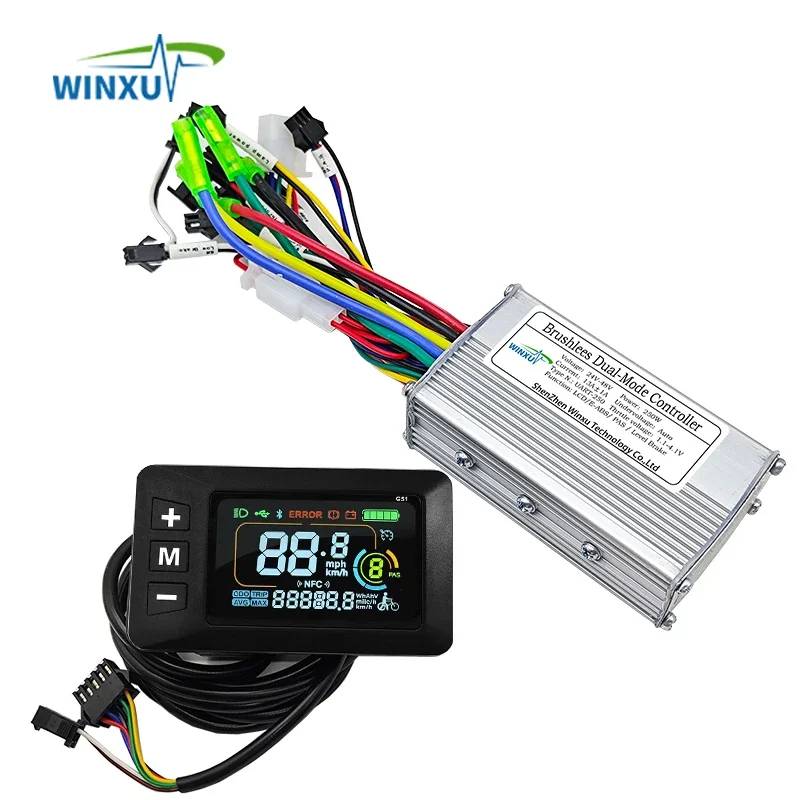

Controller senza spazzole e kit schermo LCD a colori G51
Kit di riparazione e conversione per e-bike/scooter

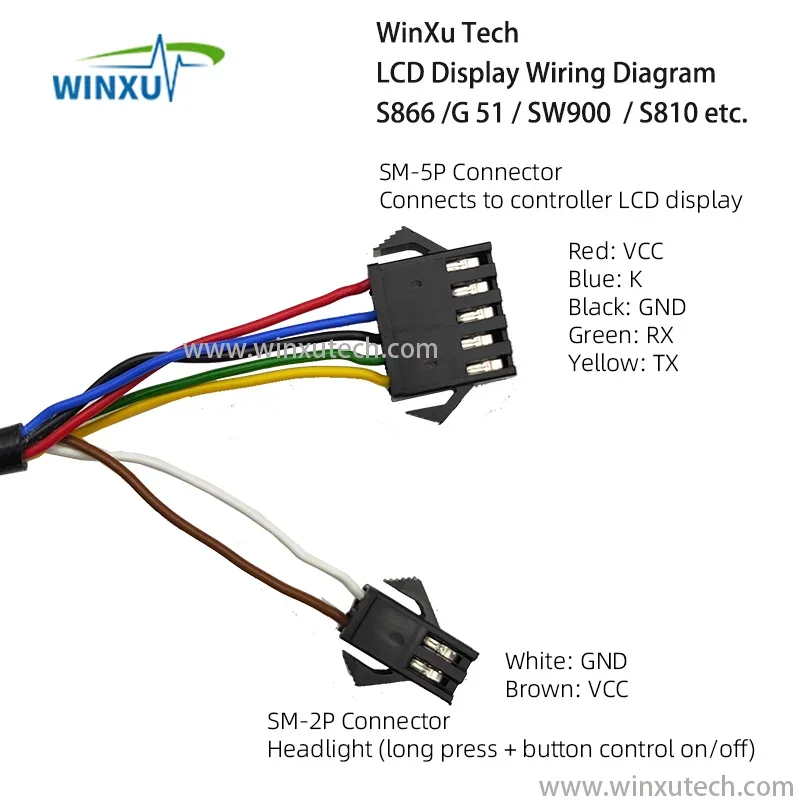

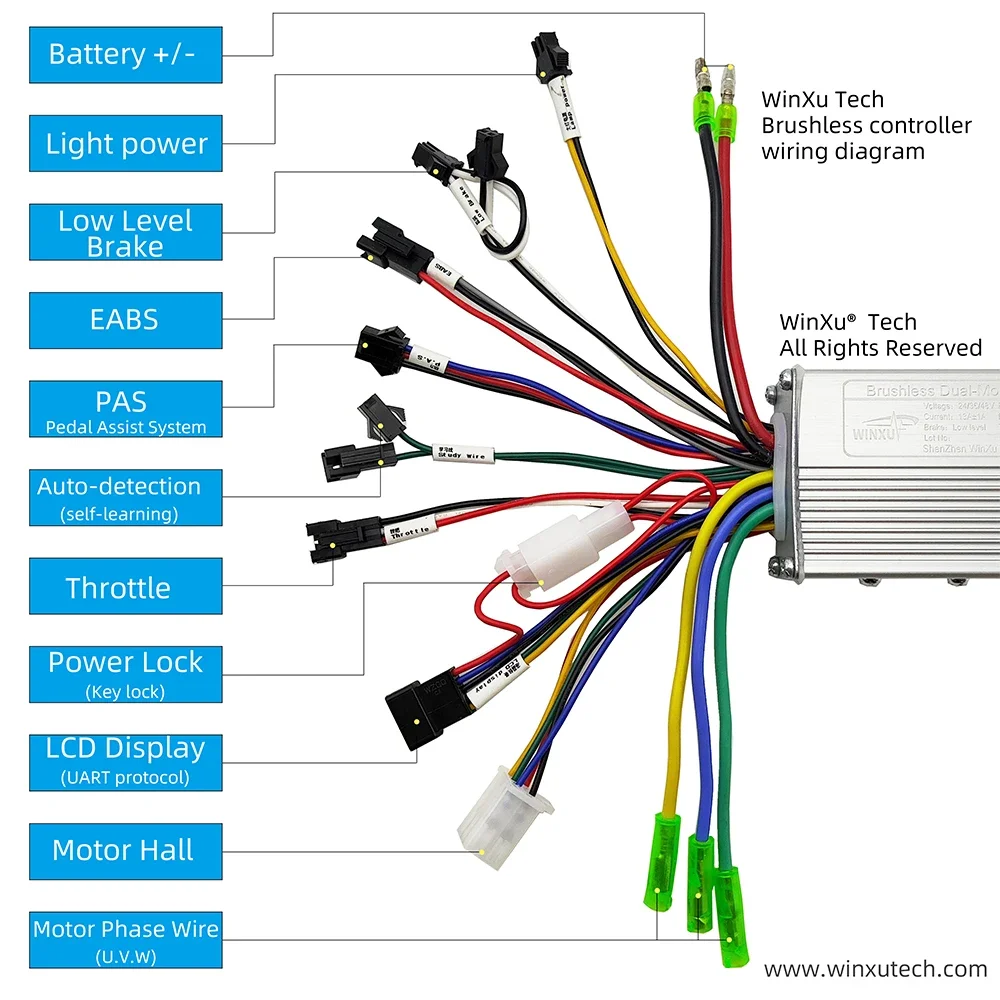

Schema elettrico del prodotto
Introduzione al controller
Questo controller è adatto per scooter elettrici, azionamento del motore brushless per bicicletta, design della funzione di autoapprendimento, tasso di compatibilità del motore brushless del 99,9%, perfettamente compatibile con la maggior parte degli scooter/bici.
Adatto per motore Hall senza spazzole, il controller ha un design di azionamento sinusoidale, stabilità dell’azionamento della forma d’onda, bassa rumorosità, potenza di corrente 18 A.
Questo controller ha un’elevata compatibilità.Più adatto per la sostituzione della manutenzione o la modifica di scooter e biciclette.
suggerimenti
Se utilizzi un motore Hallless, scegli il nostro kit S810, il kit LCD per motore Hallless mostrerà il codice errore E07.
Parametri di impostazione LCD e spiegazione del codice di errore
Codici di errore decimali
E00: Stato normale
E01.
E02: Freno
E03: guasto del sensore PAS
E04: modalità crociera 6KM/H
E05: crociera in tempo reale
E06: sottotensione della batteria
E07: guasto motore
E08: guasto dell’acceleratore
E09: guasto del controller
E10: guasto di ricezione del segnale di comunicazione
E11: guasto di trasmissione del segnale di comunicazione
E12: guasto di comunicazione BMS
E13: guasto faro
Come accedere alla modalità di configurazione
Premere a lungo i pulsanti + e – per 3-5 secondi dopo aver acceso il computer per accedere alla modalità di impostazione, i parametri lampeggeranno.
Premere brevemente il pulsante M per cambiare i parametri, premere i pulsanti + e – per selezionare i parametri.
Introduzione ai parametri
P00: Ripristinare le impostazioni di fabbrica
P01: Luminosità della retroilluminazione
P02: Unità di chilometraggio
P03: selezione della tensione
P04: tempo di sonno
P05: ingranaggio PAS
P06: diametro ruota
P07: magnete veloce
P08: Limite di velocità
P09: Avvio zero Avvio non zero
P10: impostazione della modalità di azionamento, 0: azionamento PAS, 1: azionamento dell’acceleratore, 2: azionamento PAS e dell’acceleratore
P11: impostazione della sensibilità PAS
P12: impostazione della forza di avvio PAS
P13: impostazione del tipo di disco magnetico PAS
P14: impostazione del limite di corrente
P15-16-17-18-19: Funzioni non ancora aperte, ignorare non configurare
Caratteristiche:
▶ Questo display adotta materiali di buona qualità, leggeri, resistenti alla pioggia, robusti e durevoli.
▶ Il display LCD può mostrare chiaramente lo stato e i dati, la retroilluminazione consente di vedere chiaramente lo schermo in ambienti poco illuminati, pulsanti per un funzionamento rapido, facile da usare.
▶ Il controller è di tipo brushless, funziona silenziosamente e sensibile allo stato della bici elettrica.

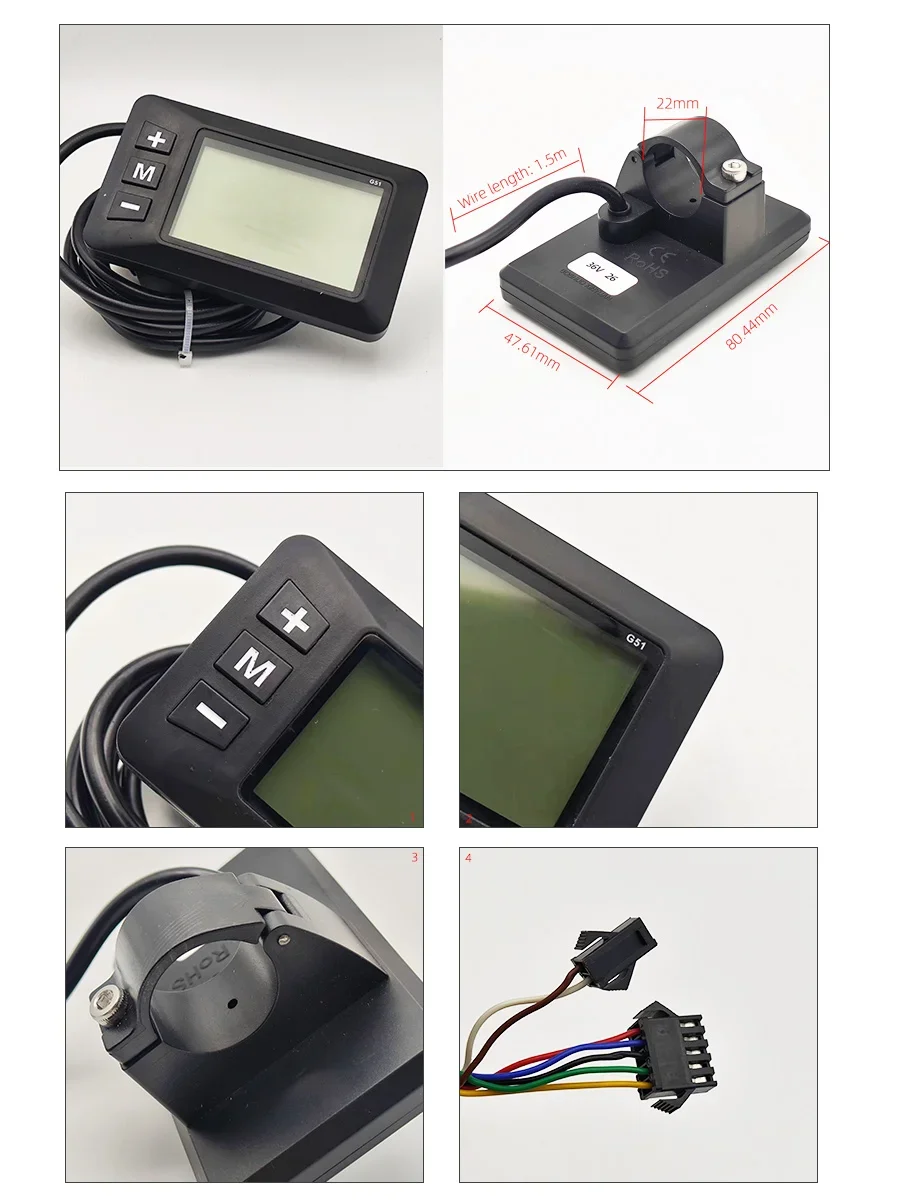

▶ Facile da installare e utilizzare, viene fornito con supporto per display LCD e adatto per manubri da 22,5 mm.
▶ È possibile impostare la password di accensione, controllare le luci, crociere e potenziare.La velocità del veicolo è divisa in marce, il numero di posizioni di marcia è 3/5/9 marce opzionale e è possibile selezionare la rotazione della maniglia per essere divisa in marce o meno.
▶ Adatto per biciclette elettriche, scooter.
Specifica:
Materiale: plastica + LCD + metallo
Colore: mostrato come immagine
Opzioni: 1#24 V-36 V; 2# 36 V-48 V
Potenza: 250 W/350 W
Protezione da bassa tensione: 1# 24 V-36 V: 19 V/30 V; 2# 36 V-48 V: 30 V-41 V

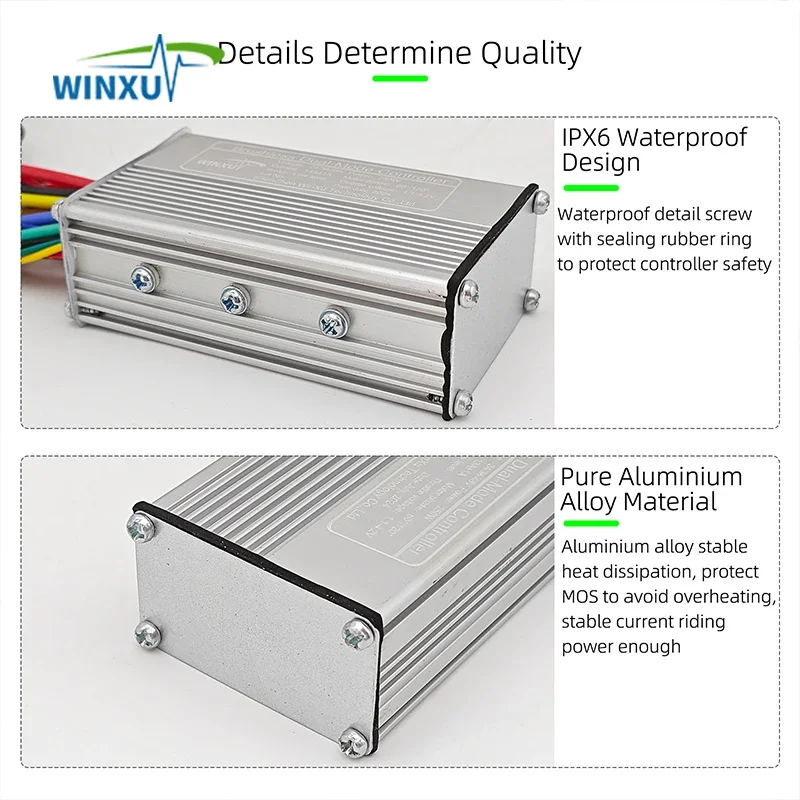

Impermeabile: resistente alla pioggia

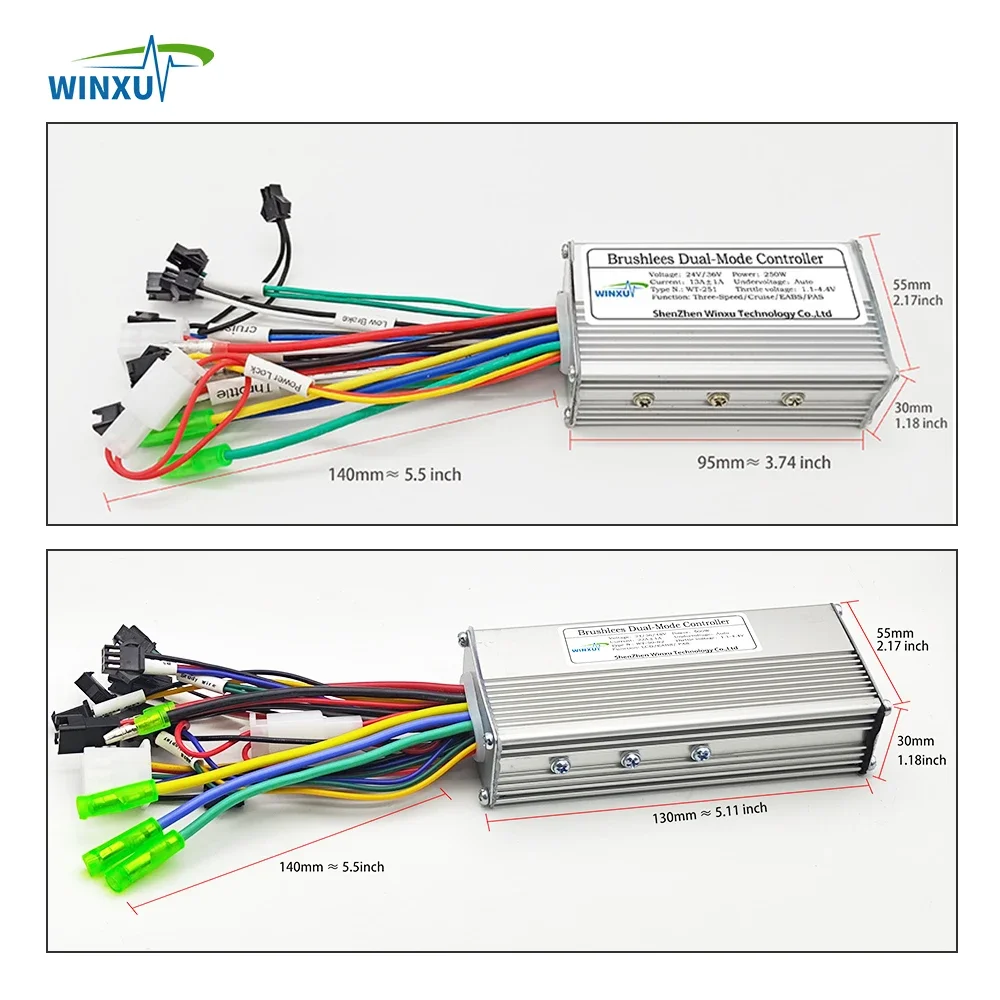

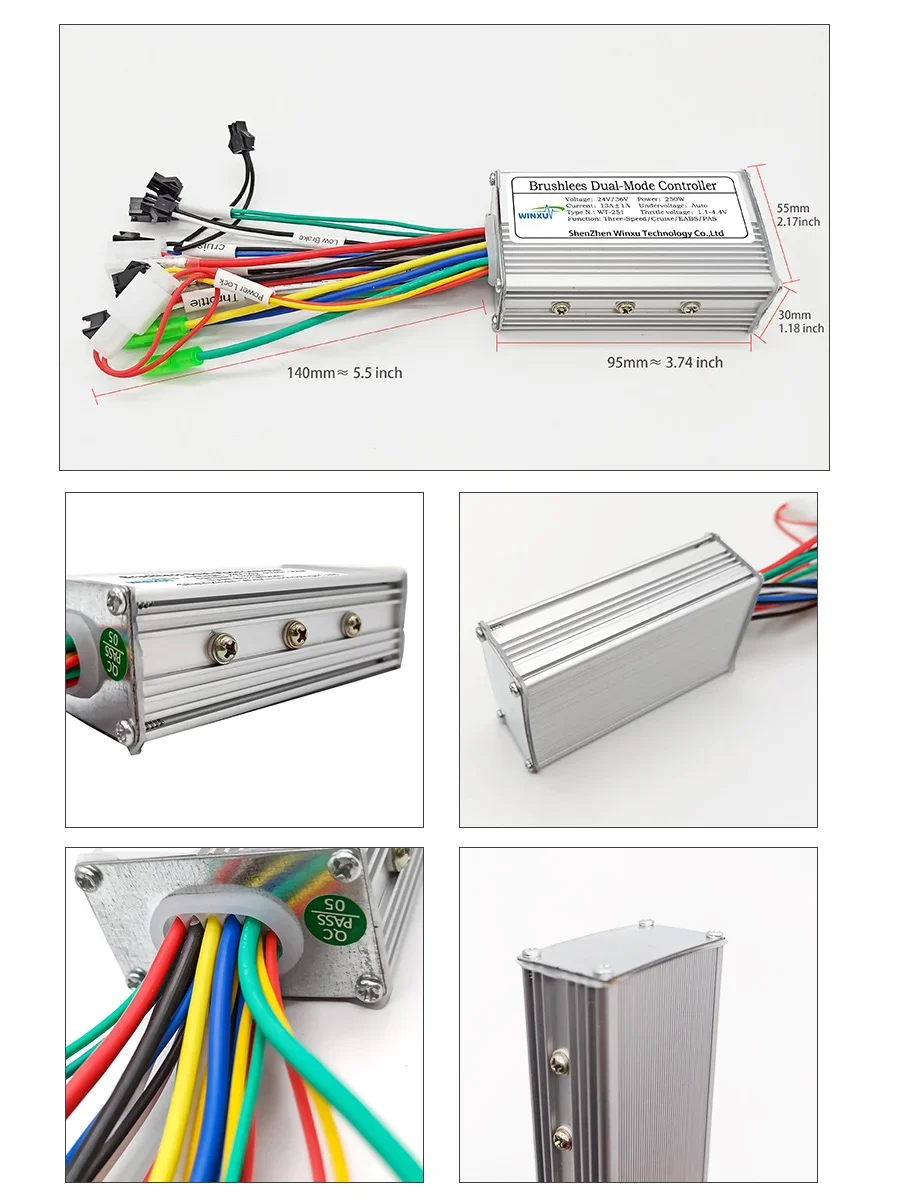

Dimensioni del controller: ca.8,8 x 5,2 x 3 cm / 3,46 x 2,04 x 1,18 pollici
Dimensioni dello schermo: ca.8 x 5 cm / 3,15 x 1,97 pollici
Peso: ca.332 g
Elenco dei pacchetti:
1 display LCD
1 controller

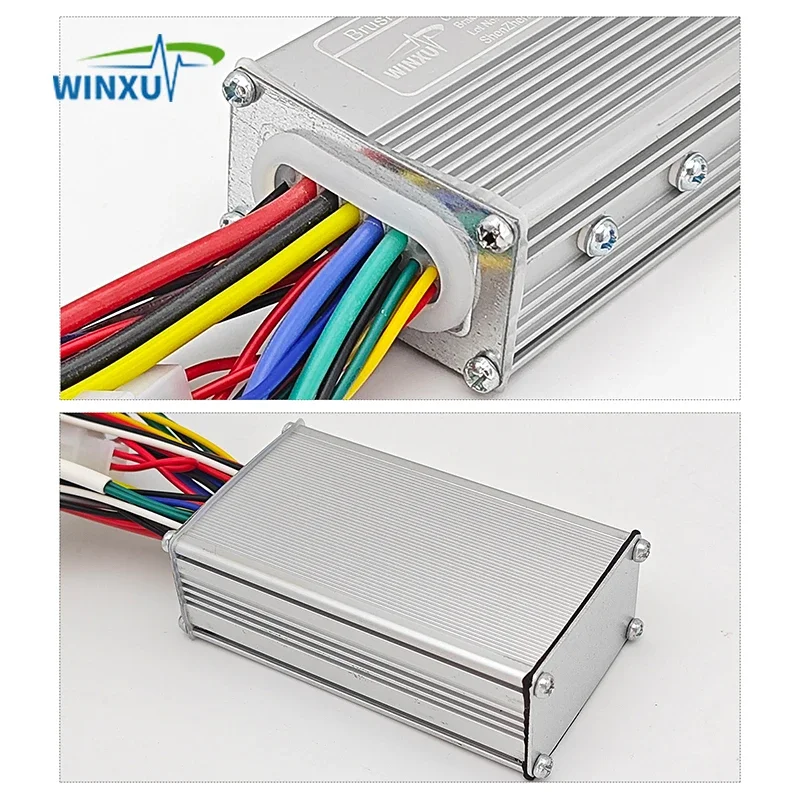

Mostra dettagliata del controller WinXu Tech
