1. Introduzione
La luminosità della luce cambia automaticamente.

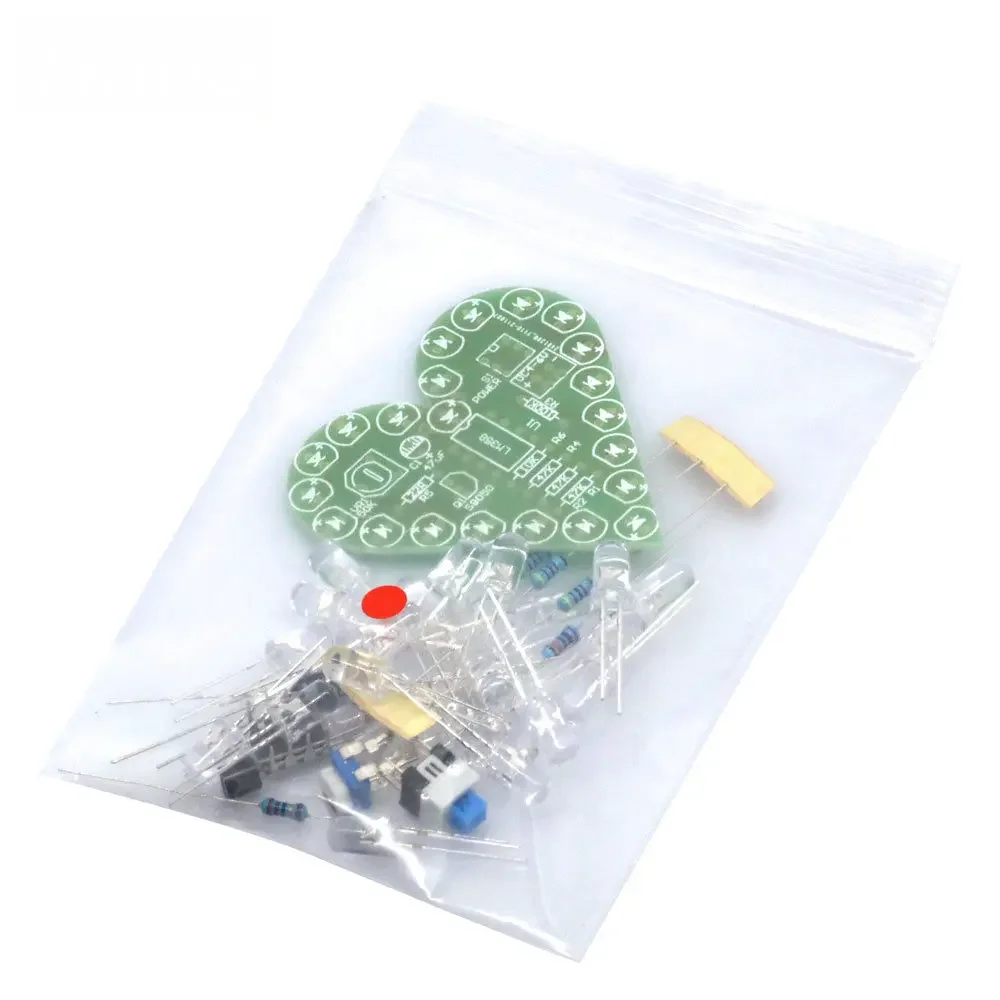

Questo è un kit di lampade per la respirazione a forma di cuore fai da te. Hai bisogno di saldare da solo.
2. Parametro
|
NO. |
Parametri |
Valore |
|
1 |
Nome |
Led a forma di cuore |
|
2 |
Tensione di esercizio |
DC 4-6V |
|
3 |
Difficoltà della saldatrice |
Facile |
|
4 |
Dimensioni del circuito stampato |
50.7*50.7mm |
|
5 |
Peso dell’imballaggio |
13g/kit |
3. Punte calde
Questa è la suite di consegna delle parti, è necessario l’installazione della saldatura. SCM ha un codice scritto, testato con successo.
4. Schematico
5. Elenco componenti
|
NO. |
Nome del componente |
Marcatore PCB |
Parametro |
QTY |
|
1 |
Resistore a Film metallico |
R5 |
22R |
1 |
|
2 |
Resistore a Film metallico |
R6 |
10K |
1 |
|
3 |
Resistore a Film metallico |
R1,R2,R4 |
47K |
3 |
|
4 |
Resistore a Film metallico |
R3 |
100K |
1 |
|
5 |
Condensatore elettrolitico |
C1 |
47UF |
1 |
|
6 |
Potenziometro |
VR1 |
50K |
1 |
|
7 |
LM358 |
U1 |
DIP-8 |
1 |
|
8 |
Interruttore di alimentazione |
S1 |
6P |
1 |
|
9 |
S8050 |
Q1 |
TO-92 |
1 |
|
10 |
LED |
LED1-LED22 |
5mm |
22 |
|
11 |
PCB |
|
|
1 |

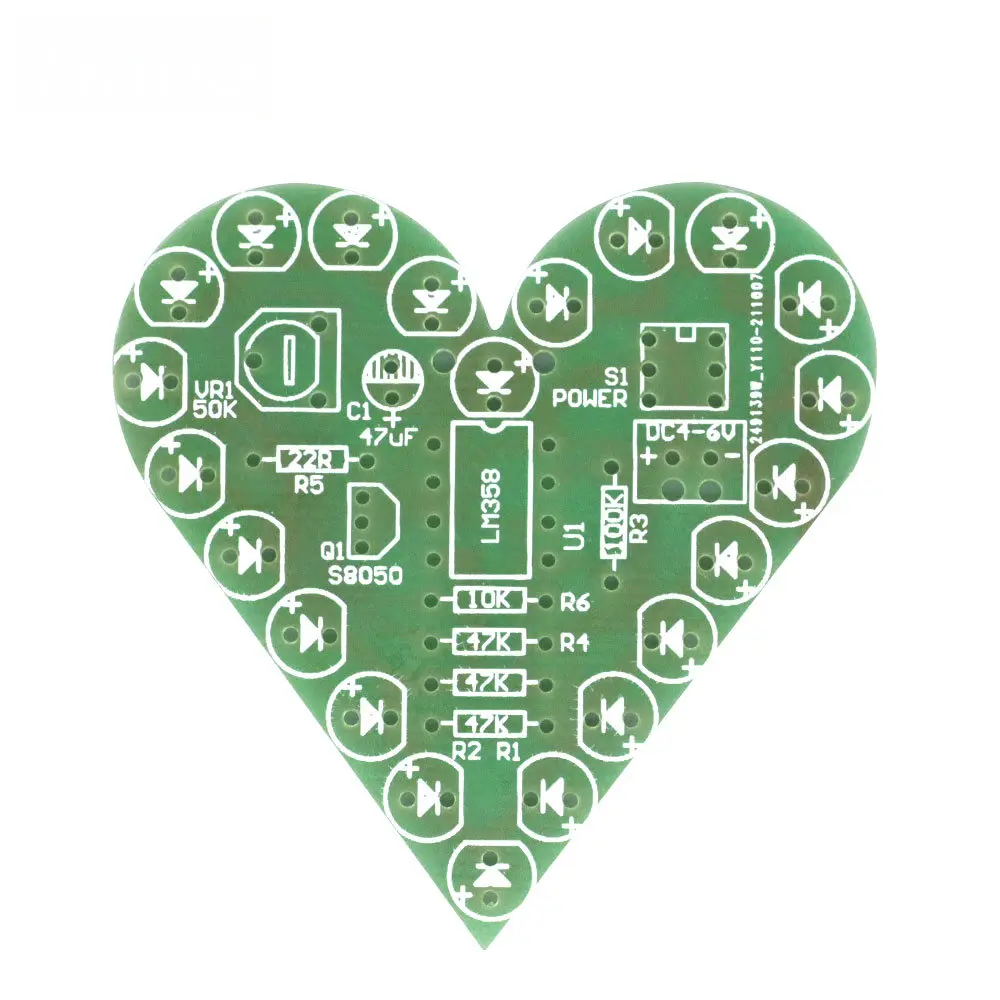

Nota: Gli utenti possono completare l’installazione tramite serigrafia PCB e elenco dei componenti.
