La scala del circuito in grado di produrre suoni diversi, mentre diverse chiavi corrispondono a diverse scale. Il gioco della organo elettronico è quello di utilizzare le dita per premere tasti diversi per produrre diverse scale. Il principio è che il circuito IC555 è collegato a un oscillatore, la cui frequenza di oscillazione è determinata dalla resistenza del circuito (R1-R10), in modo diverso suoni sarà generato a causa di diversi tasti.
Questo prodotto ha bisogno di FAI DA TE per essere saldati e assemblati da soli.
2. parametri:
1>. Tensione di alimentazione: DC3-12V
2>. Formato del PWB: lunghezza 13.5 CENTIMETRI * larghezza 2.2 CENTIMETRI
3. caratteristiche:
1>. Si tratta di semplice e pratico, e il consumo di energia è piccolo, e il circuito è guidato da un circuito integrato. Le parti sono pochi, e la linea è semplice e chiaro.
2>. In il processo di debug, la comprensione del principio di il circuito sarà approfondito.

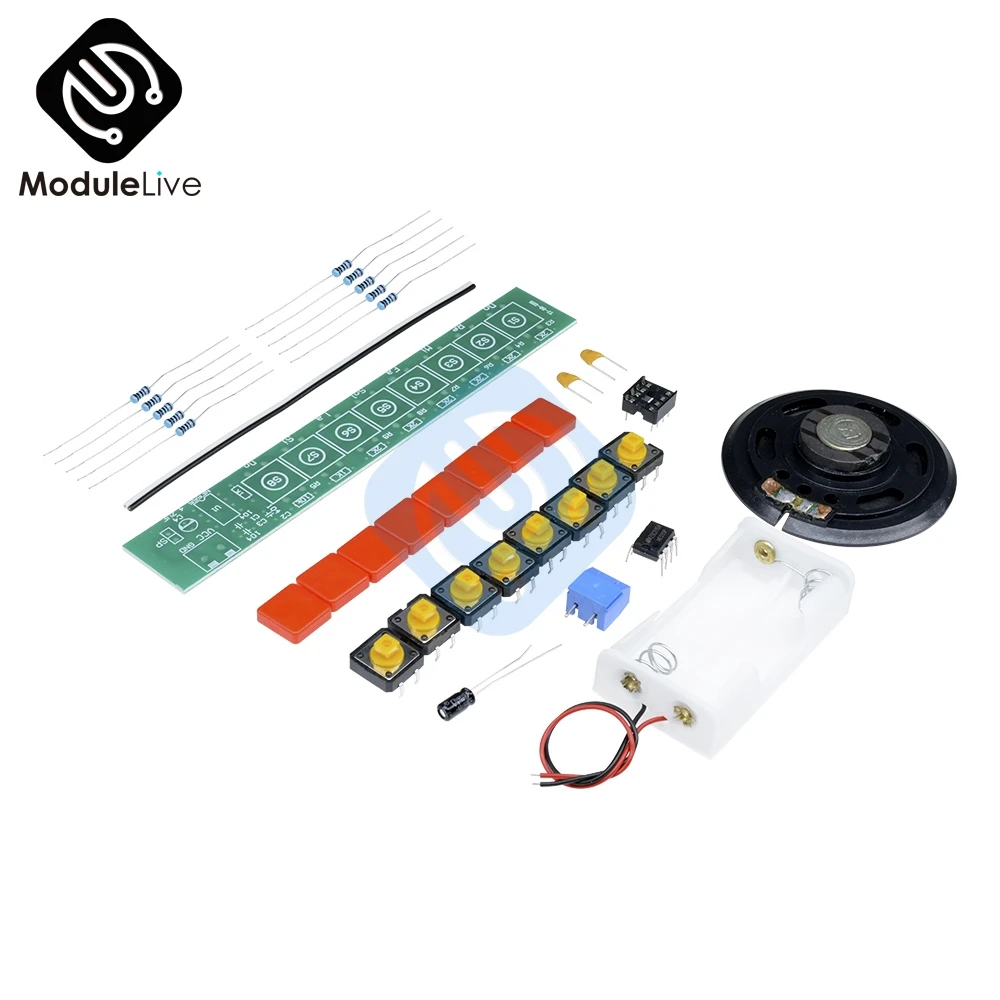

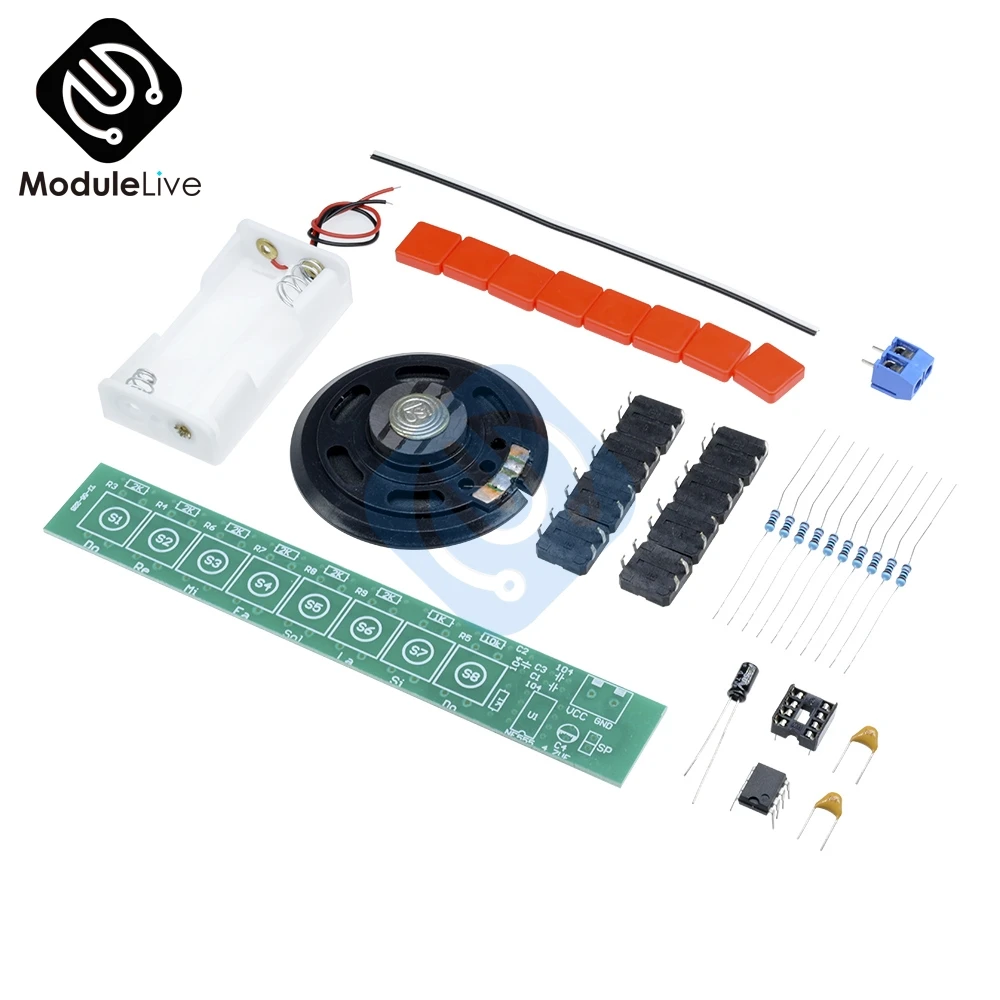

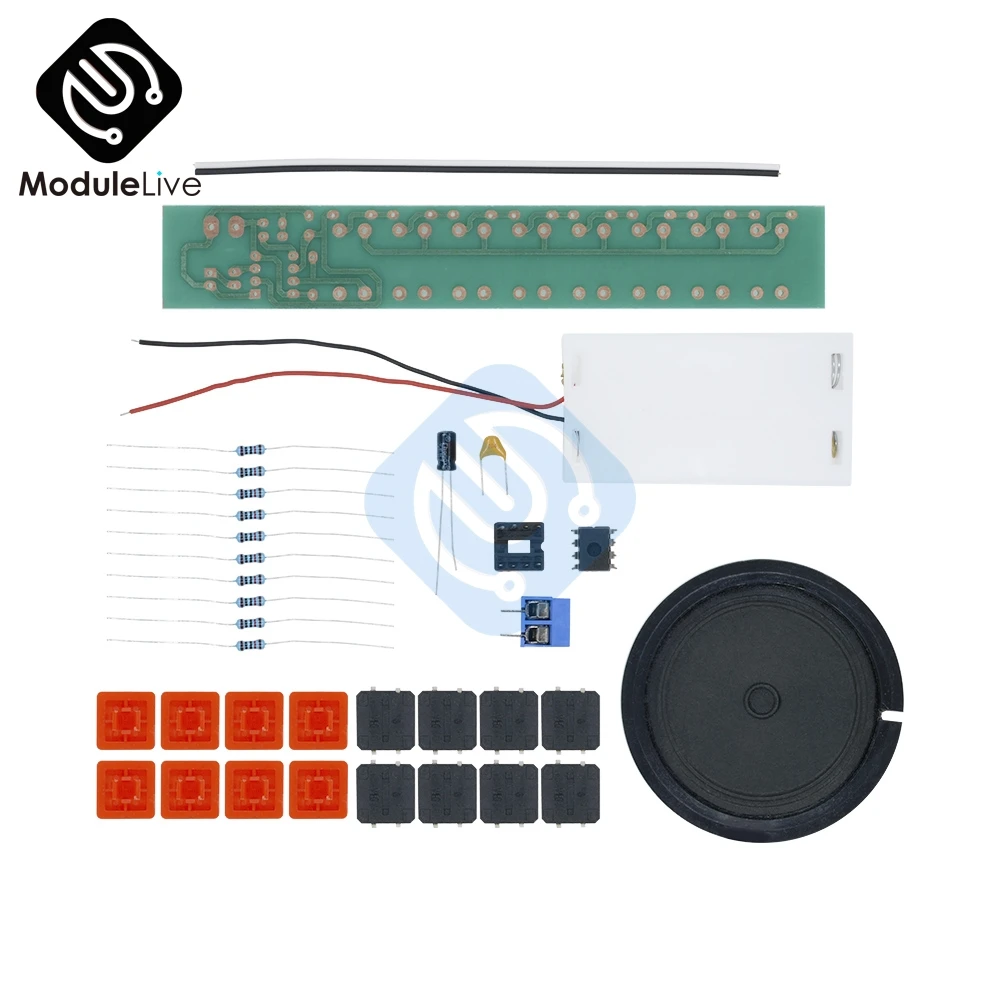

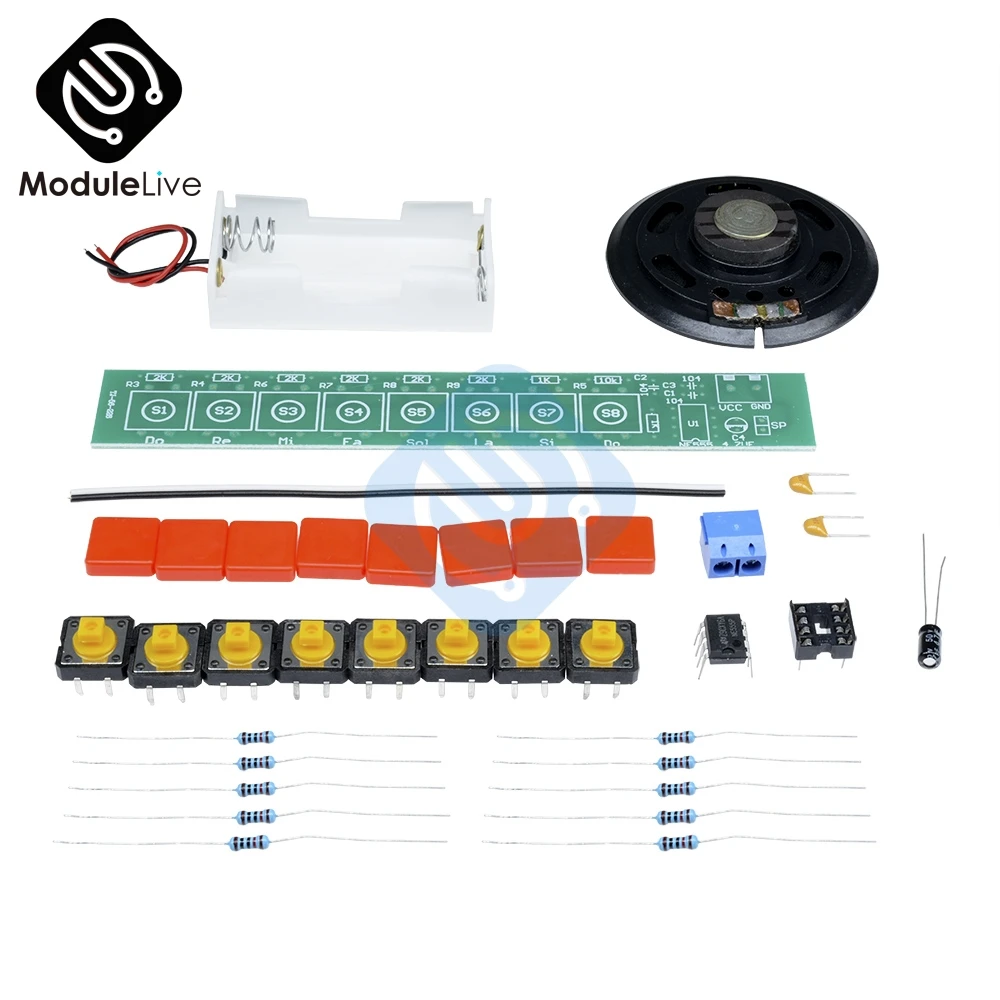

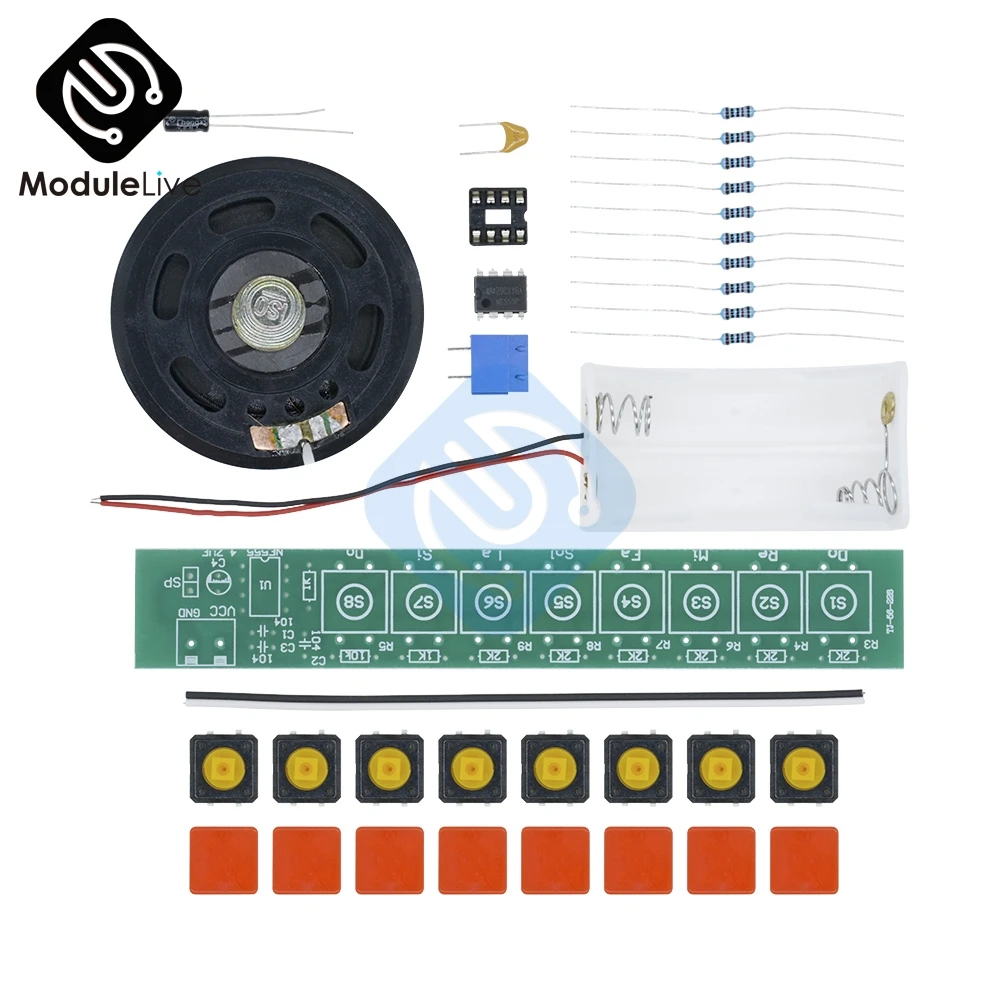

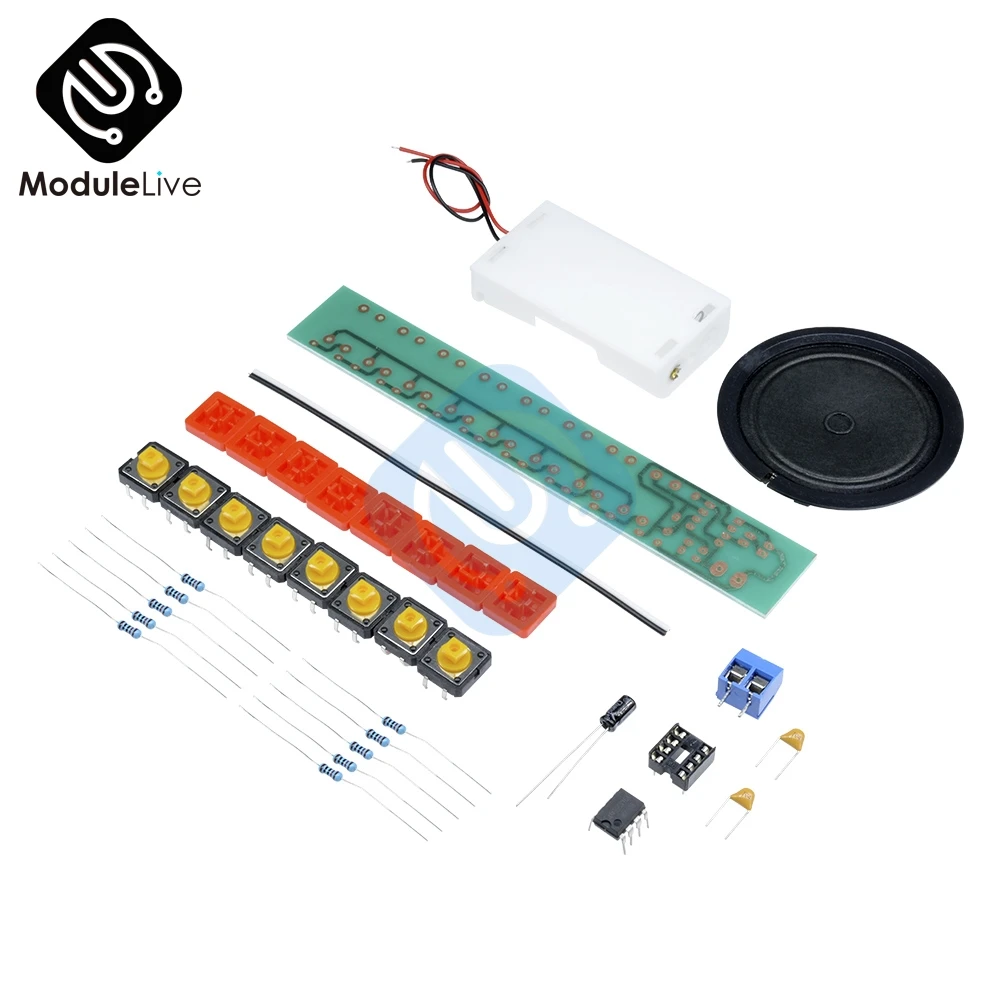

4. lista dei componenti:
|
NO. |
Componente Nome |
PCB Marcatore |
Parametro |
QTY |
|
1 |
IC Presa di corrente |
U1 |
DIP-8 |
1 |
|
2 |
NE555 |
U1 |
DIP-8 |
1 |
|
3 |
KF301-2P Connettore |
|
|
1 |
|
4 |
Condensatore elettrolitico |
C4 |
4.7 uF |
1 |
|
5 |
Condensatore |
C1-C3 |
0.1 uf 104 |
3 |
|
6 |
Resistore a Film metallico |
R1, R2 |
1 K |
2 |
|
7 |
Resistore a Film metallico |
R3, R4, R6-R9 |
2 K |
6 |
|
8 |
Resistore a Film metallico |
R5 |
10 K |
1 |
|
9 |
Cavo |
|
5 centimetri |
2 |
|
10 |
Pulsante |
S1-S8 |
12*12*7.3 millimetri |
8 |
|
11 |
Cap pulsante |
|
|
8 |
|
12 |
Contenitore di batteria |
|
AA * 2 |
1 |
|
13 |
Altoparlante |
SP |
8ohm 0.25 W 5 centimetri |
1 |
|
14 |
PCB |
|
22*135 millimetri |
1
|
