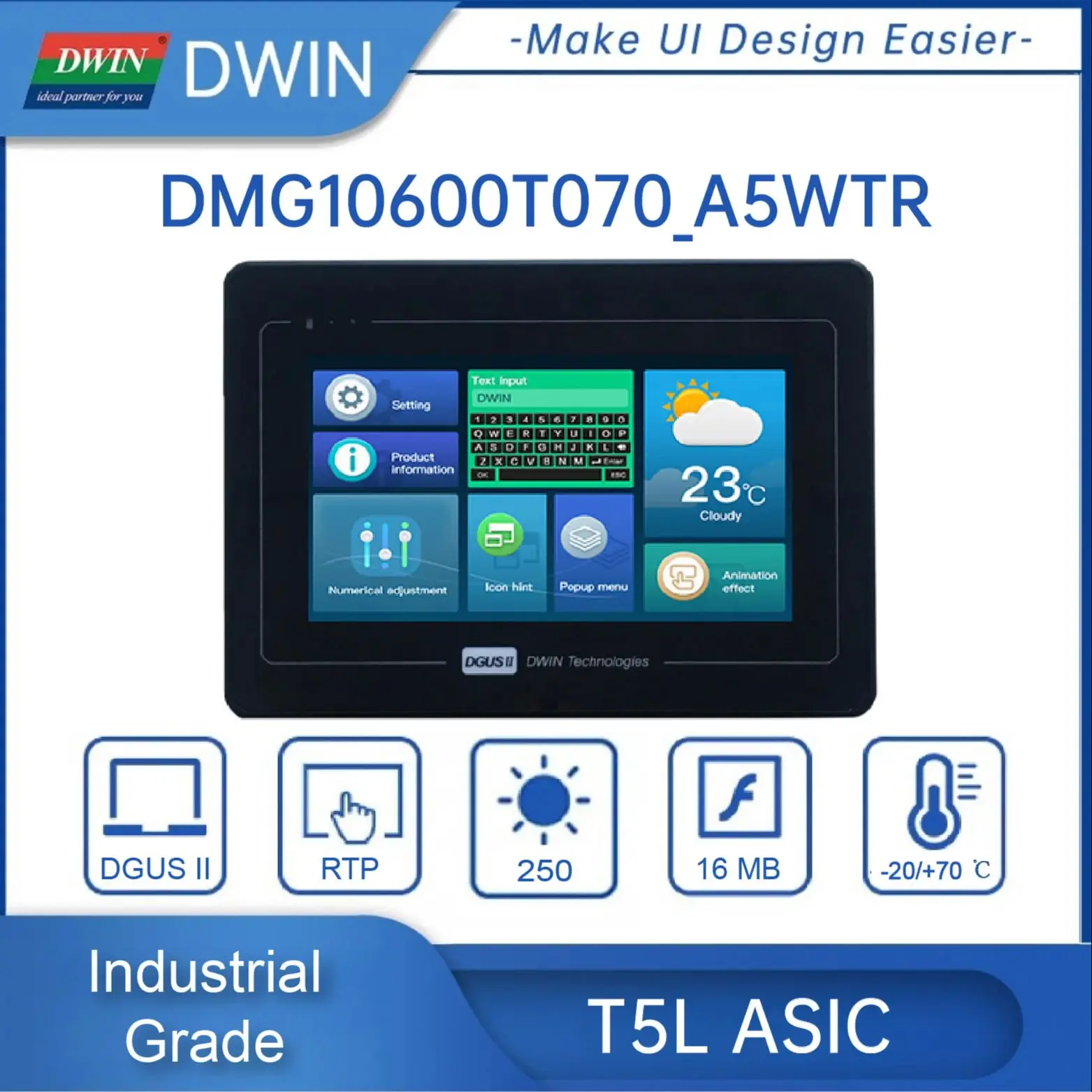

Caratteristiche
-

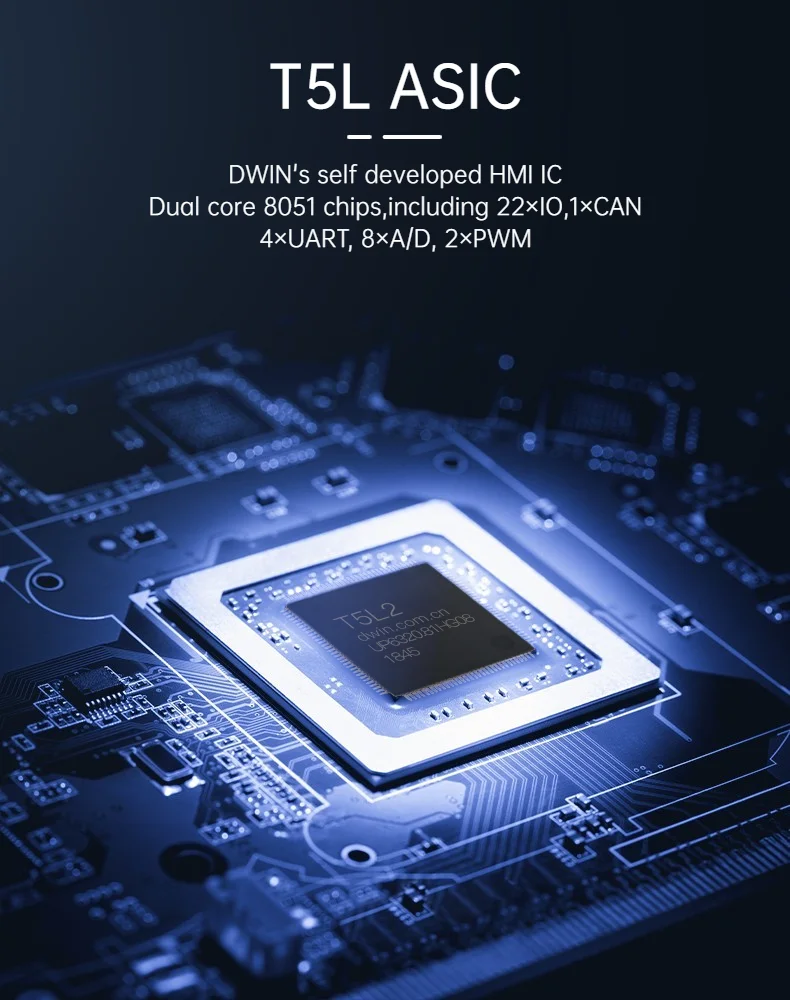

Basato su T5L2, sistema DGUS II funzionante, grado industriale.
-

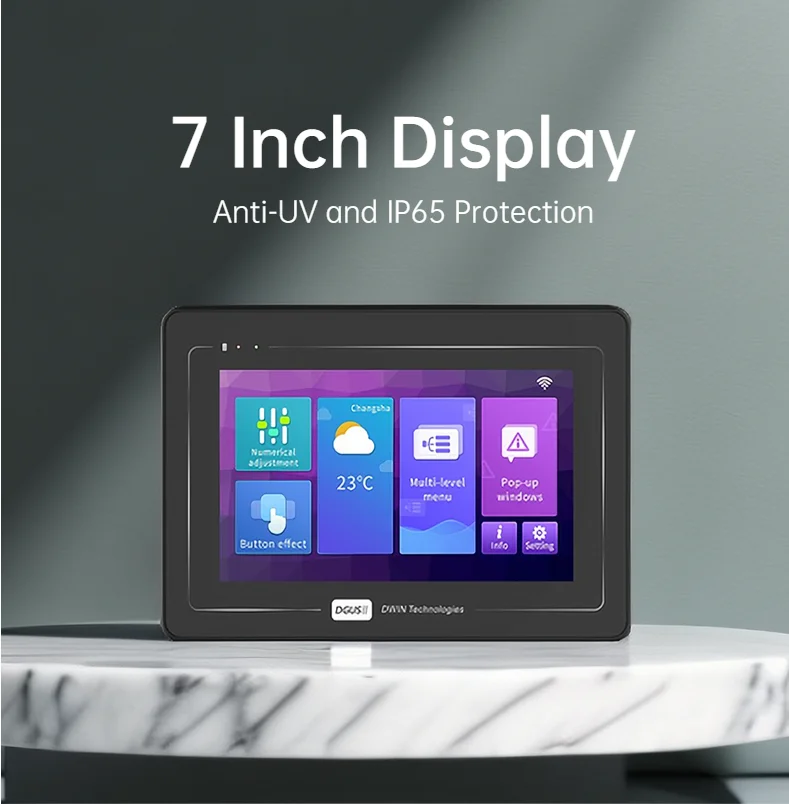

Risoluzione 7.0 pollici, 1024*600 pixel, colori 16.7M, IPS-TFT-LCD, ampio angolo di visione.
-

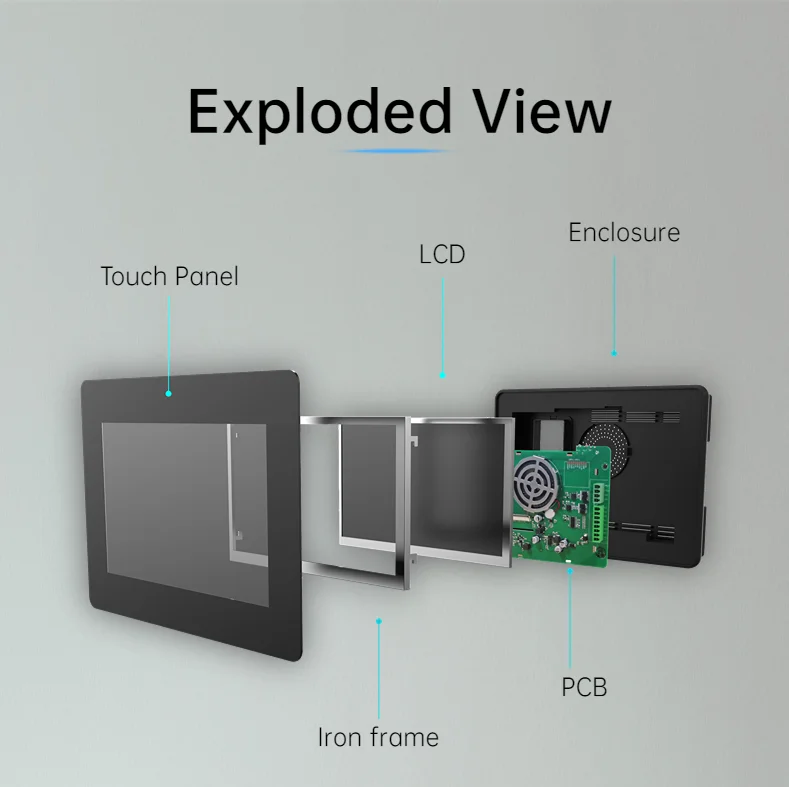

Con custodia, con rivestimento conforme.
Specifiche
|
Parametri di visualizzazione |
||||||
|
Tipo LCD |
IPS, TFT LCD |
|||||
|
Angolo di visione |
Ampio angolo di visione, 85 °/85 °/85 °/85 °(L/R/U/D) |
|||||
|
Risoluzione |
1024×600 pixel (supporto 0 °/90 °/180 °/270 °) |
|||||
|
Colore |
24-bit 8 r8g8b |
|||||
|
Area attiva (A.A.) |
WTC:154.20mm (W) x 85.88mm (H) |
|||||
|
Area di visualizzazione (V.A.) |
WTC:155.0mm (W) x 87.5mm (H) |
|||||
|
Modalità retroilluminazione |
LED |
|||||
|
Durata della retroilluminazione |
> 30000 ore (tempo della luminosità che decompone a 50% in condizioni di lavoro continuo con la massima luminosità) |
|||||
|
Luminosità |
250nit |
|||||
|
Controllo della luminosità |
Grado 0 ~ 100 (quando la luminosità viene regolata a 1% ~ 30% della massima luminosità, lo sfarfallio può avere luogo e non è consigliato l’uso in questo intervallo) |
|||||
|
Parametri dell’interfaccia seriale |
||||||
|
Modalità modalità |
UART2: RS232 |
|||||
|
RS232 |
Condizione di prova |
Min |
Typ |
Max |
Unità |
|
|
Uscita 1 |
– |
-5.0 |
-3.0 |
V |
||
|
Uscita 0 |
3.0 |
5.0 |
– |
V |
||
|
Ingresso 1 |
-15.0 |
-5.0 |
– |
V |
||
|
Ingresso 0 |
– |
5.0 |
15.0 |
V |
||
|
RS232 |
3150 ~ 3225600bps, valore tipico di 115200bps |
|||||
|
RS485 |
Condizione di prova |
Min |
Typ |
Max |
Unità |
|
|
Uscita 1 |
2.5 |
5.0 |
– |
V |
||
|
Uscita 0 |
– |
-5.0 |
-2.5 |
V |
||
|
Ingresso 1 |
0 |
2.5 |
– |
V |
||
|
Ingresso 0 |
– |
-2.5 |
-0.2 |
V |
||
|
RS485 |
3150 ~ 921600bps, valore tipico di 115200bps |
|||||
|
Formato dati |
UART2: N81 |
|||||
|

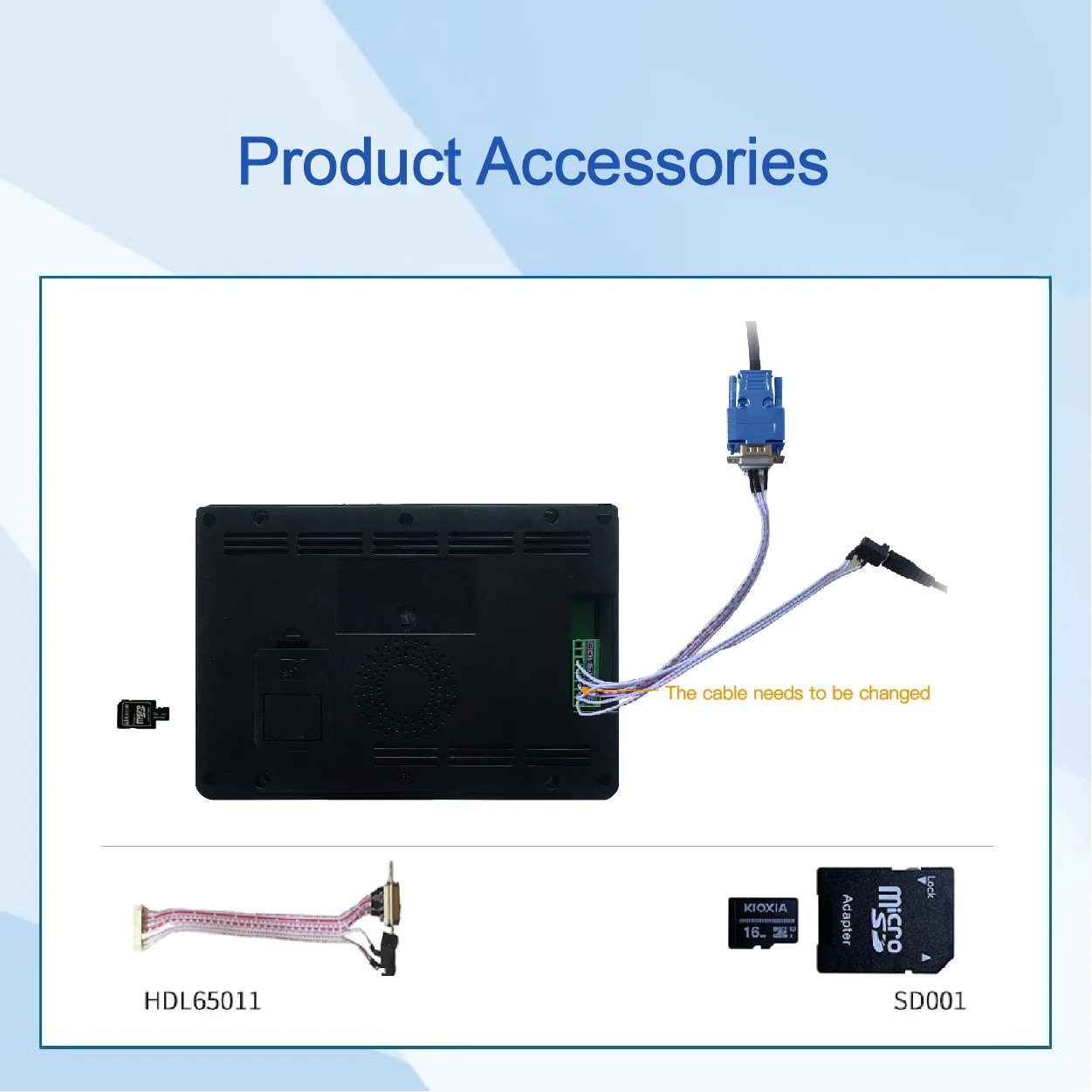

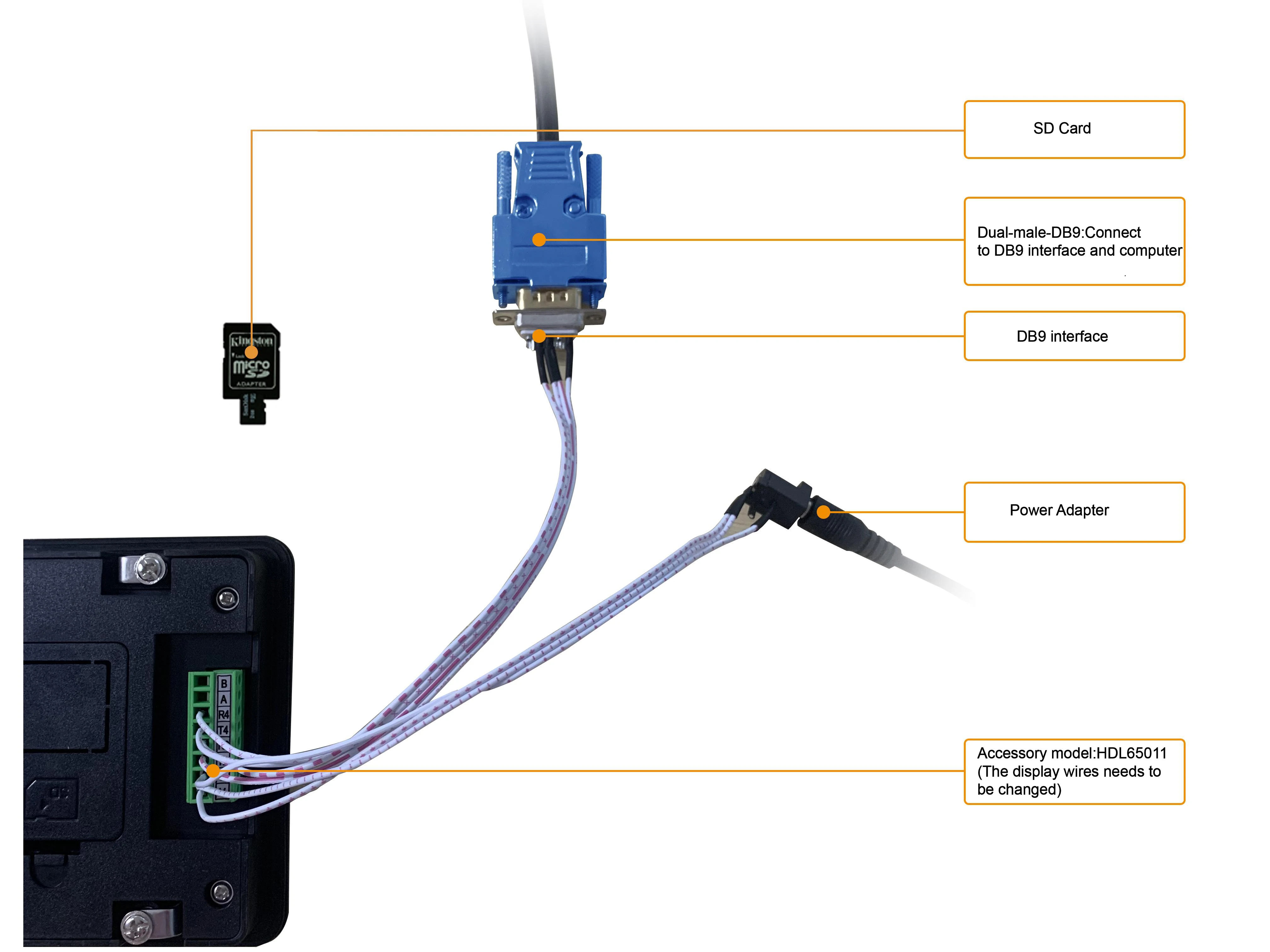

Cavo di interfaccia |
Presa di corrente ; Presa muslimex (CAN * 1) |
|||||
|
Specifiche elettriche |
||||||
|
Potenza nominale |
<5W |
|||||
|
Tensione di esercizio |
7 ~ 36V, valore tipico di 12V |
|||||
|
Corrente di esercizio |
WTC:320mA |
Vdc = 12V, retroilluminazione massima |
||||
|
WTC:150mA |
Vdc = 12V, retroilluminazione off |
|||||
|
Alimentatore consigliato: 12V 1A DC |
||||||
|
Ambiente operativo |
||||||
|
Temperatura di esercizio |
-20℃~70℃(12V @ 60% RH) |
|||||
|
Temperatura di stoccaggio |
-30℃~80℃ |
|||||
|
Rivestimento conforme |
Sì |
|||||
|
Umidità operativa |
10% ~ 90% RH, valore tipico di 60% RH |
|||||
|
Livello protettivo |
IP65 (anteriore) |
|||||
|

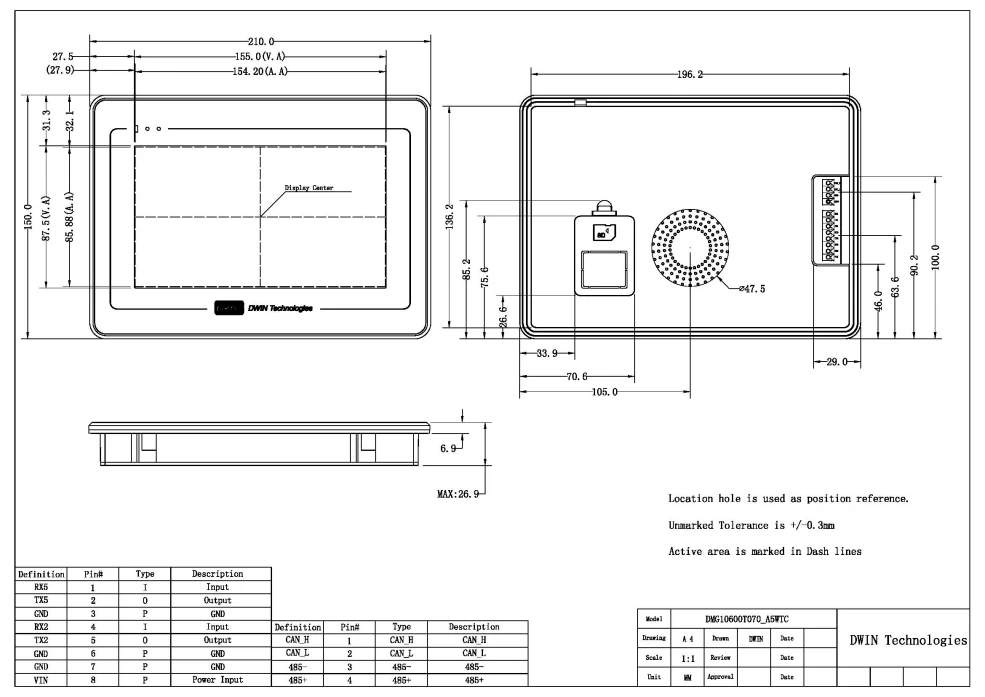

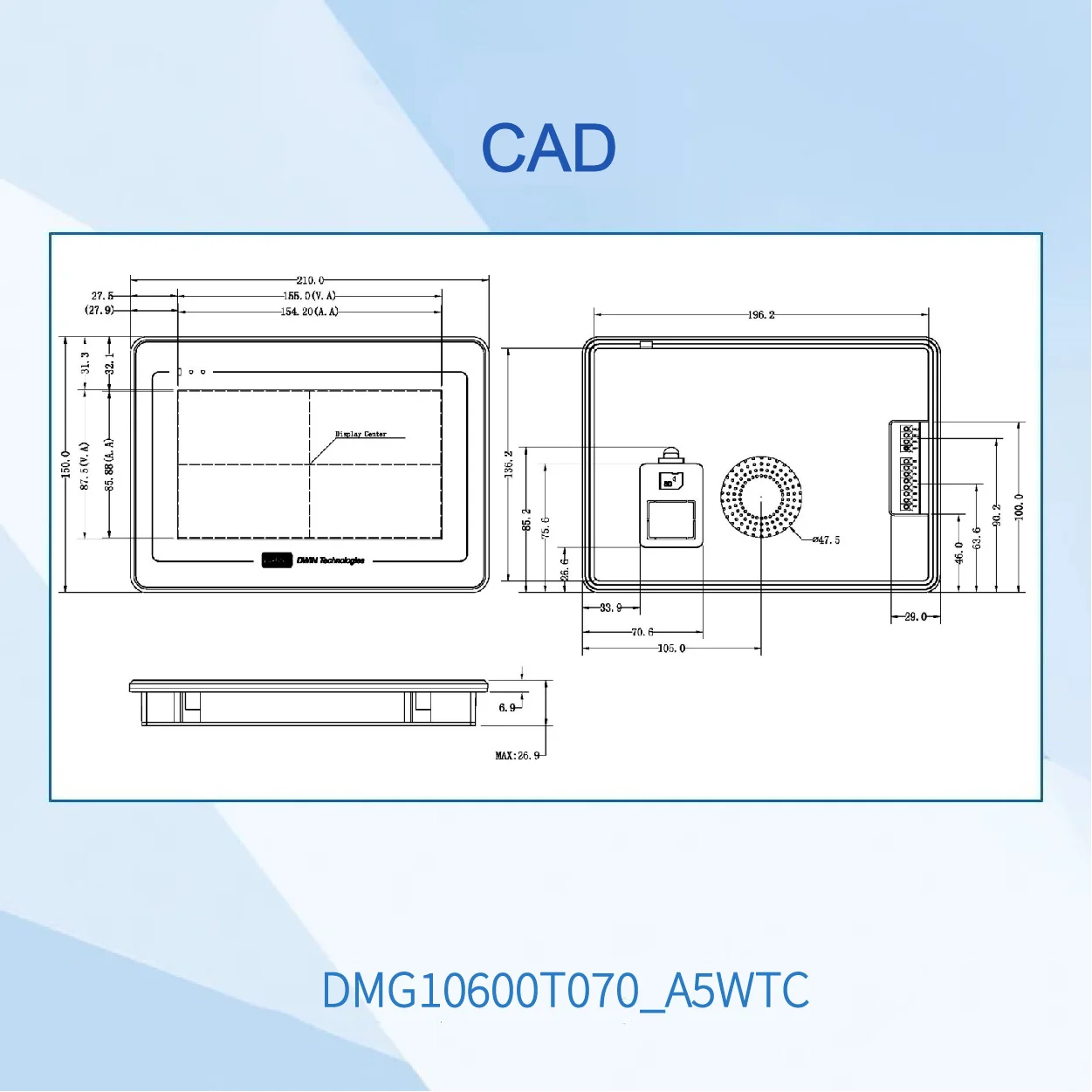

Dimensioni |
||||||
|
Fattore di forma |
210.0 (W) x 150.0(H) x 26.9(T)mm |
|||||
|
Peso netto |
WTC:550g |
|||||
FAQ:
Domanda 1:
Come posso avviare lo sviluppo con un modulo LCD DWIN? Posso assemblarlo direttamente sulla mia macchina?
Rispondi:
No, è necessario aggiornare prima il programma all’lcd e poi assemblarlo.
Passo 1, controlla la piattaforma software dello schermo, inclusa nella scheda tecnica.
Passo 2, utilizzare lo sviluppo corretto SDK (diverse piattaforme utilizzano diversi SDK) per finire lo sviluppo.
Passo 3, aggiorna il programma e il test del software
Passo 4, quando test OK, assemblalo sulla macchina.
Domanda 2:
In quali industrie viene utilizzato l’affissione a cristalli liquidi DWIN?
Rispondi:
Macchine di bellezza, terapia fisica, salute e fitness, trattamento medico, trattamento dell’aria, controllo dell’aria, trasporto (strumenti per auto e navi), automazione di strumenti e apparecchi, elettricità, trattamento delle acque, progettazione e produzione IC, elettrodomestici da cucina (spremiagrumi, forno, macchina per il ghiaccio, macchina per gelato, ventilatore da cucina), nuova energia (fotovoltaica, Elettricità eolica, pila di ricarica), elettrodomestici…
Domanda 3:
Il prodotto DWIN ha bisogno di un MOQ durante l’acquisto?
Rispondi:
Nessun MOQ per prodotto standard.
Domanda 4:
DWIN ha un supporto tecnico online?
Rispondi:
Sì, naturalmente, sotto sono i modi in cui puoi ottenere un supporto tecnico.
-Whatsapp: + 86 19192113166
-Servizio clienti e-mail: dwinhmi@dwin.com.cn
-DWIN Developer Forum://forums.dwin-global.com/
–Sito web internazionale://www.dwin-global.com/
-Strumento di sviluppo://www.dwin-global.com/tool-page/
-Guida allo sviluppo://www.dwin-global.com/development-guide/
-Tutorial video DGUS://www.dwin-global.com/t5l-dgus-v7-6-video-tutorial/
-Lascia messaggi a noi su Aliexpress.
