Circuito Inverter scheda interruttore pannello solare generatore solare regolatore di carica interruttore automatico del circuito di controllo della luce Kit fai da te elettronico

Circuito Inverter scheda interruttore pannello solare generatore solare regolatore di carica interruttore automatico del circuito di controllo della luce Kit fai da te elettronico

Caratteristiche:

Ricarica di giorno, accensione automatica delle luci di notte e spegnimento automatico delle luci all’alba, la tensione di uscita è la tensione di uscita quando la batteria non ha tensione. Il circuito controlla l’uscita rimuovendo il cambio della tensione generata dal pannello solare, senza bisogno di elementi fotosensibili; È adatto a una varietà di batterie.

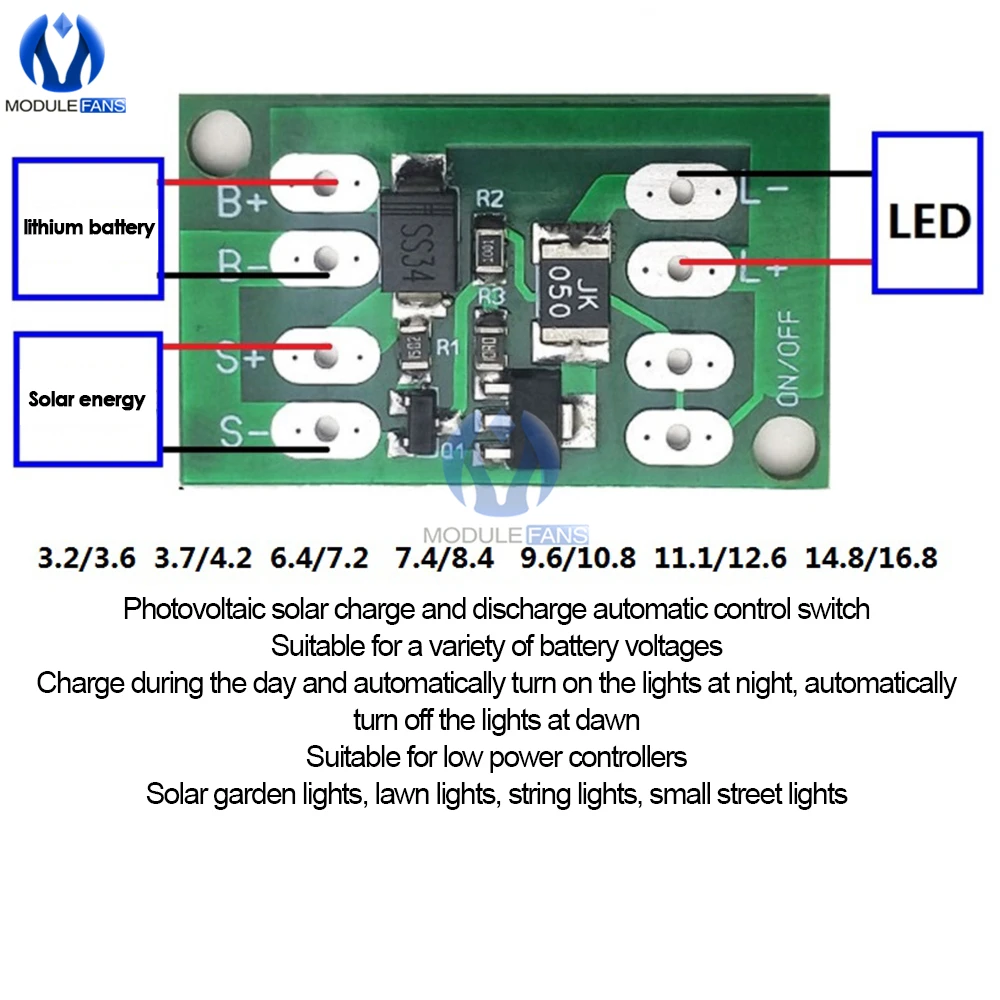

Metodo di cablaggio:

1.B + B-collegato batteria al litio

2. S + S-si collega al pannello solare

3. L + L- output

Cablaggio sequenza:

1: collegare la batteria al litio, la batteria deve avere la scheda di protezione corrispondente

2: collegati al LED, la batteria al litio ha alimentazione e il LED si illumina

3: connetti al pannello solare. In questo momento, il pannello solare è illuminato con luce e il LED è spento e il LED è acceso senza luce.

L’interruttore può essere installato se deve essere spento di notte o l’interfaccia switch SW è stata riservata per il trasporto e lo stoccaggio.

Precauzioni:

1: la corrente di uscita di lavoro stabile della scheda di controllo non può essere maggiore di 600ma, se non può favorire la protezione dell’uscita

2: la ricarica e l’anti-riflusso senza sovraccarico e protezione da sovraccarico le batterie al litio devono essere utilizzate con le schede di protezione corrispondenti (le batterie del telefono cellulare hanno una protezione da 3.7v e oltre 18650 non le hanno. Le schede di protezione da 3.7v non possono essere utilizzate in serie)

3: presta attenzione all’impermeabilizzazione e all’isolamento

4: le lampade a LED non possono utilizzare l’unità boost

5: la tensione della batteria del controller è la tensione di uscita, la tensione di limitazione della corrente illimitata, le perline della lampada a LED 2V 3V non possono essere utilizzate direttamente, deve essere guidato da una corrente costante step-down o da una serie di resistori di corrente limitanti e la corrente di uscita è la corrente di lavoro massima corrente non costante

Nota speciale:

1: la potenza di uscita è la potenza effettiva, si prega di controllare il consumo energetico effettivo del carico prima dell’uso

2: l’accesso diretto al led 3V può danneggiare il controller o il LED

3: la batteria deve essere dotata di una piastra protettiva e la tensione della batteria deve abbinare la tensione del circuito aperto del pannello solare

Cornici E Articoli Da Esposizione lista:

Circuito interruttore di controllo solare * 1
