Punti salienti:
Il layout è regolare, rigorosamente conforme al design del circuito di filtraggio per il posizionamento e il cablaggio, con materiali di qualità, in grado di svolgere varie funzioni di filtraggio, facile da utilizzare, adatto per moduli di competizione studentesca e sviluppo di progetti personali.
Elenco di spedizione del modulo UAF42
Modulo + schema PDF + supporto tecnico post-vendita + confezione in busta antistatica + schiuma antiurto
Suggerimenti:
(1) L’interfaccia del modulo del nostro negozio è chiara e le prestazioni sono stabili. Si prega di effettuare la verifica funzionale nelle condizioni sperimentali corrispondenti, seguendo lo schema fornito dal nostro negozio.
(2) I parametri di base di questo modulo sono disponibili nella pagina dei dettagli, dove è presente un PDF con le informazioni relative al modulo. I documenti tecnici non sono forniti, si prega di chiarire questa informazione all’acquirente. In caso di problemi operativi, è possibile contattare il servizio clienti.
(3) Acquirenti, prima di utilizzare il modulo, si prega di leggere attentamente la pagina dei dettagli di questo modulo per comprendere le specifiche di alimentazione e le restrizioni d’uso, al fine di evitare danni al modulo dovuti a un utilizzo improprio.
(4) I nostri moduli sono garantiti per fornire parametri, funzioni e immagini reali del modulo, e tutti i moduli verranno spediti dopo il rilevamento.
Parametri del modulo

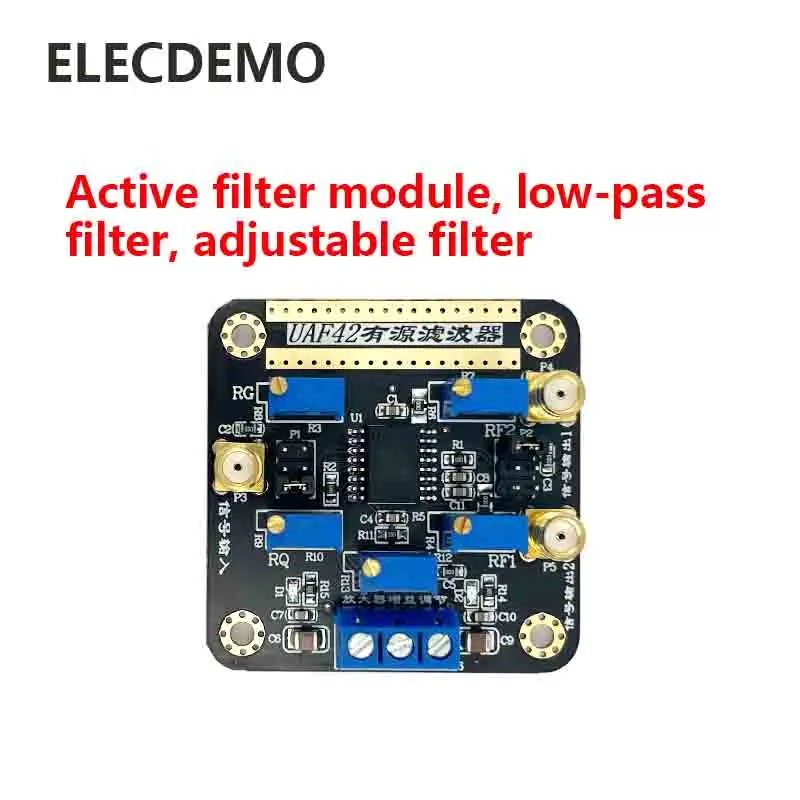

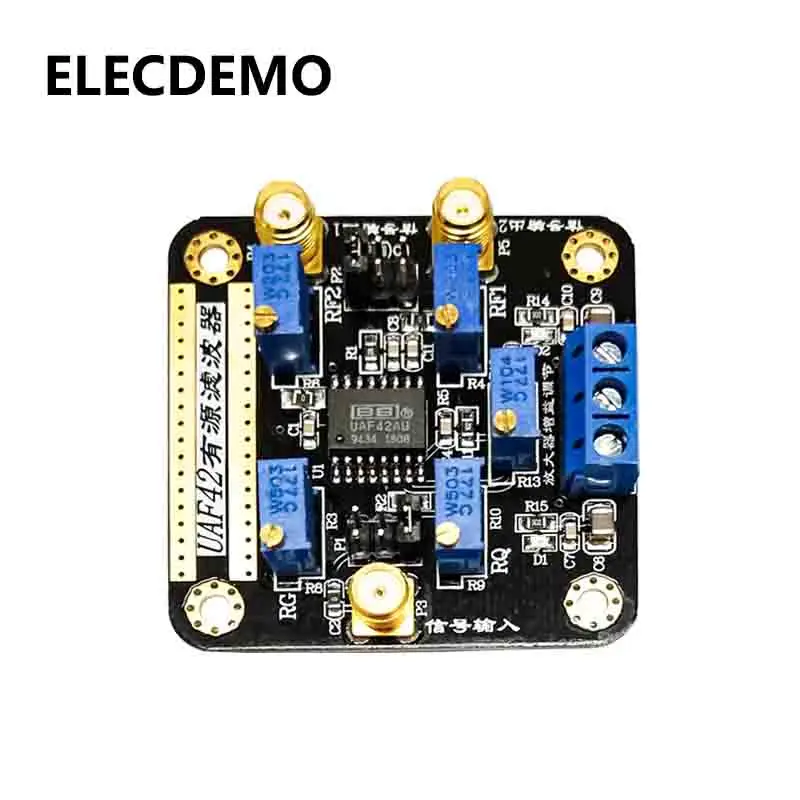

Modello modulo: UAF42
Tipo di modulo: filtro regolabile universale
Tensione di alimentazione: ±5V-±15V
Corrente del modulo: 10 mA (massimo)
Modalità di controllo del modulo: potenziometro
Tipo di filtro: passa-alto, passa-basso, passa-banda; la frequenza centrale può essere personalizzata in base alle esigenze del cliente.
Gamma di frequenza di taglio passa-basso: 100 kHz (MAX); la gamma di frequenza di taglio predefinita del potenziometro è entro 5 kHz; la frequenza di taglio massima non è supportata, gli utenti devono sostituire i potenziometri RF1 e RF2 in base alle proprie esigenze.
Gamma di frequenza di taglio Qualcomm: 30 kHz (MAX); la gamma di frequenza di taglio predefinita del potenziometro è entro 2 kHz; la frequenza di taglio massima non è supportata, gli utenti devono sostituire i potenziometri RF1 e RF2 in base alle proprie esigenze.
Gamma di frequenza centrale del passa-banda: 50Hz-40KHz; la gamma di frequenza di taglio predefinita del potenziometro è compresa tra 500Hz-5KHz; le frequenze centrali minime e massime non sono supportate, gli utenti devono sostituire i potenziometri RF1 e RF2 in base alle proprie esigenze.
Forma del segnale di ingresso: single-ended; ingresso VIN2 predefinito
Intervallo di tensione del segnale di ingresso: inferiore all’alimentazione positiva e negativa
Intervallo di frequenza in ingresso: DC-1 MHz
Intervallo di guadagno del modulo: 40 dB (MAX)
Intervallo regolabile del valore Q del fattore di qualità: 20 (MAX)
Caratteristiche del segnale di ingresso e uscita: ingresso e uscita in corrente continua (DC); uscita con componente DC, si prega di aggiungere un blocco DC all’apparecchiatura a radiofrequenza, oppure utilizzare direttamente un oscilloscopio.
Interfaccia di ingresso e uscita del modulo: SMA; Antiossidazione a spruzzo di sale 24 ore su 24
Protezione del modulo: nessuna; nessuna protezione di connessione inversa, protezione di corrente illimitata
Parametri personalizzati: sì
Caratteristiche del modulo: filtro multifunzione, filtro universale regolabile
Applicazione del modulo: sistema di alimentazione, elaborazione del segnale del sensore, trasmettitore e ricevitore, generatore di segnale
Specifiche del modulo: 50*50*15 mm; lunghezza*larghezza*altezza-dimensioni PCB
Peso del modulo: 20,6 g
Temperatura di funzionamento del modulo: 0-75 ℃; grado civile
Descrizione del modulo
UAF42 è un filtro attivo universale che può essere configurato per vari filtri passa-basso, passa-alto e passa-banda. Utilizza un’architettura analogica classica a variabili di stato con un amplificatore invertente e due integratori. L’integratore include un condensatore on-chip da 1000pF calibrato al 0,5%. Molti tipi di filtri possono essere facilmente implementati, come Butterworth, Bessel e Chebyshev. Un quarto ingresso operazionale FET inutile (identico agli altri tre) può essere utilizzato per formare stadi aggiuntivi o per filtri speciali come il filtro passa-basso e il Chebyshev inverso. Generalmente utilizzato nei sistemi di alimentazione, nell’elaborazione dei segnali dei sensori, nei trasmettitori e ricevitori, nell’elaborazione dei generatori di segnali, ecc.
Precauzioni per l’utilizzo del modulo
(1) L’alimentazione del modulo è un’alimentazione duale positiva e negativa e la tensione non può superare i 18 V.
(2) Poiché il modulo è un dispositivo ad alta precisione, per evitare interferenze inutili, si consiglia di utilizzare un alimentatore lineare.
(3) Si consiglia di utilizzare cavi SMA a BNC per i segnali di ingresso e uscita. Utilizzare un oscilloscopio per osservare l’effetto. Un contatto scadente o cavi di scarsa qualità possono causare attenuazione del segnale o rumore eccessivo.
(4) La misurazione del filtro generalmente adotta il metodo della frequenza puntuale con oscilloscopio. Se possibile, è possibile utilizzare un frequenzimetro o un analizzatore di rete vettoriale per il test. Si prega di aggiungere un blocco DC.
(5) I dettagli nel negozio riguardano principalmente la presentazione delle prestazioni di base del modulo e il grafico di test. Se hai bisogno del principio di funzionamento specifico e dell’analisi del circuito, ti invitiamo a consultare il post sul blog.
blog.csdn.net/kvdz_taobao_com/article/details/103511208
Domande frequenti
D: Non c’è alcun problema quando il modulo inizia a emettere un segnale. Dopo aver regolato il potenziometro, anche in assenza di un segnale di ingresso, si avrà comunque un segnale di uscita. Cosa sta succedendo?
A: In questo caso, dovrebbe essere sovra-regolato, il modulo è auto-ecitato; è necessario ruotare RF1 e RF2 in senso orario alcune volte contemporaneamente, mentre il potenziometro RQ può essere ruotato in senso antiorario alcune volte; la frequenza centrale e il valore Q si riducono, e il modulo non sarà più auto-ecitato.
D: L’UAF42 può regolare la banda passante da 20Hz a 20kHz?
A: No, l’UAF42 può essere regolato solo su un filtro a banda stretta, ad esempio con una frequenza centrale di 1K e una larghezza di banda di 100Hz. Se è necessario un filtro a banda larga, il nostro filtro personalizzato di quarto ordine può farlo.
D: Il segnale di ingresso del modulo è 1Vpp, il segnale di uscita diventa più grande e come regolare le irregolarità nella banda?
A: Se non hai bisogno di amplificare, puoi utilizzare l’uscita del canale 1. Il guadagno può essere regolato tramite il potenziometro RG. L’irregolarità nella banda è generalmente dovuta a un valore Q troppo alto. Regola il valore Q in senso antiorario per ridurre le fluttuazioni all’interno della banda.
