Filtro di alimentazione DC LC anti-elettromagnetico EMI

Filtro di alimentazione DC LC filtro di interferenza elettromagnetico EMI

Filtro ad alta frequenza 2A/4A/10A/20A

Descrizione:

Questo modulo è adatto per eliminare l’uso dell’alimentatore cc con interferenze elettromagnetiche e può essere utilizzato in automobili, motocicli e circuiti cc con interferenze elettromagnetiche.

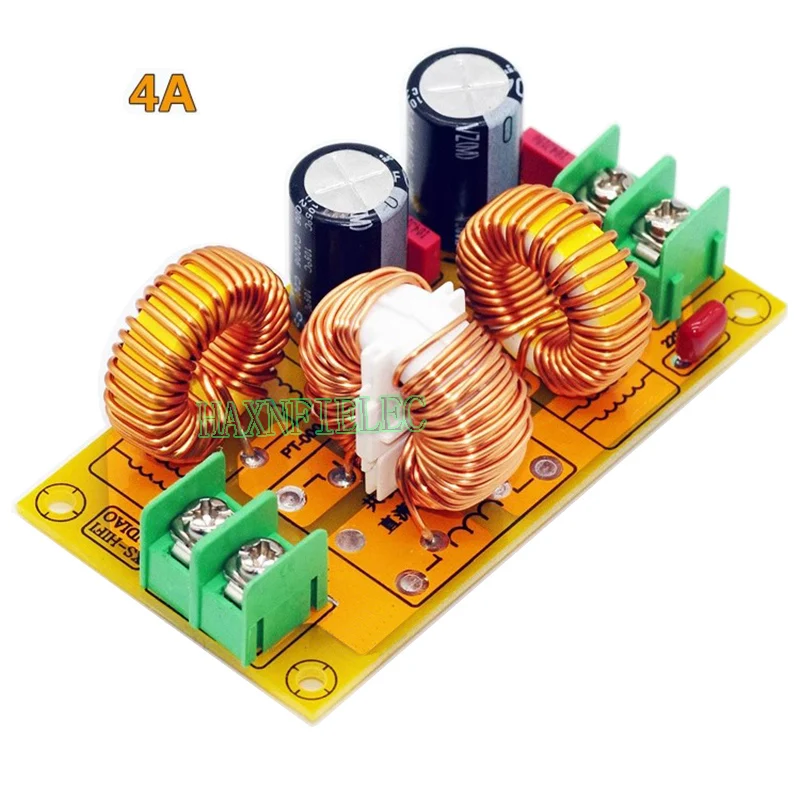

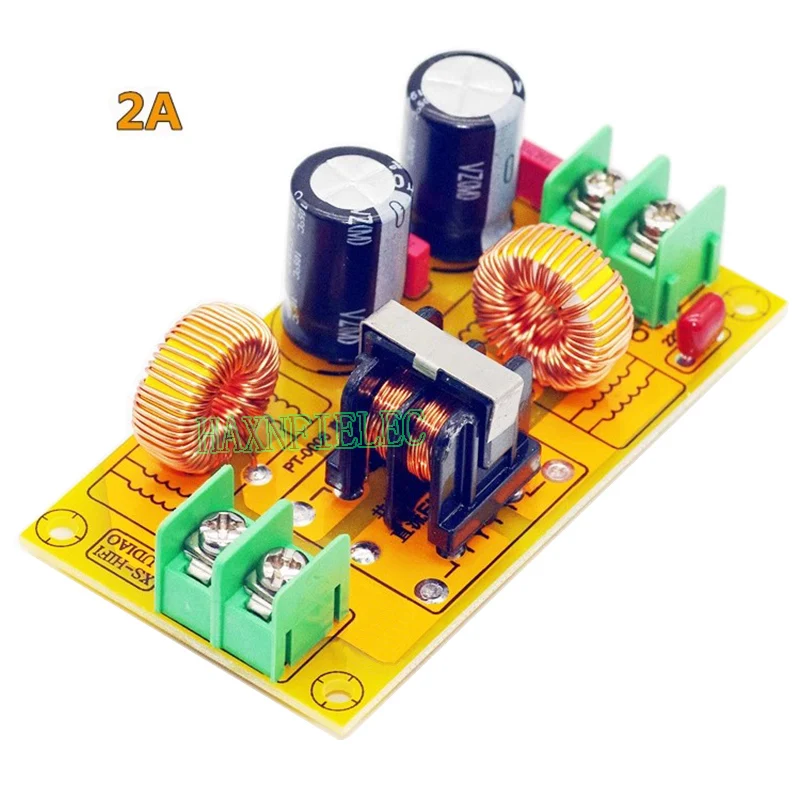

Il circuito è composto da tre parti, la prima parte è il circuito filtrante LC di primo livello, la seconda parte è il filtro EMI in modalità comune, E la terza parte è il circuito filtrante LC di secondo livello.

Il filtro GenerallyLC è chiamato filtro passivo. È un tradizionale dispositivo di compensazione armonica di potenza cc composto da induttori e condensatori. Può filtrare le armoniche nell’alimentatore volte singole o multiple per purificare l’alimentazione cc.

Il filtraggio in modalità comune può sopprimere il problema dell’interferenza rapida degli impulsi di gruppo transitori con una frequenza di ripetizione di diversi kilohertz in alcuni siti utente.

Il design più breve della linea ad alta corrente, il percorso breve, può resistere a una maggiore corrente e ha meno interferenze nel mondo esterno. Gli induttori sono disponibili in quattro specifiche: 2A, 4A, 10A e 20A.

Caratteristiche:

Ingresso:Meno di DC 50V

Uscita:DC

Corrente:2A/4A/10A/20A a scelta

Dimensioni della scheda:77mm x 42mm (L * W)

Lista di imballaggio:

Filtro di alimentazione 1 pz x DC
