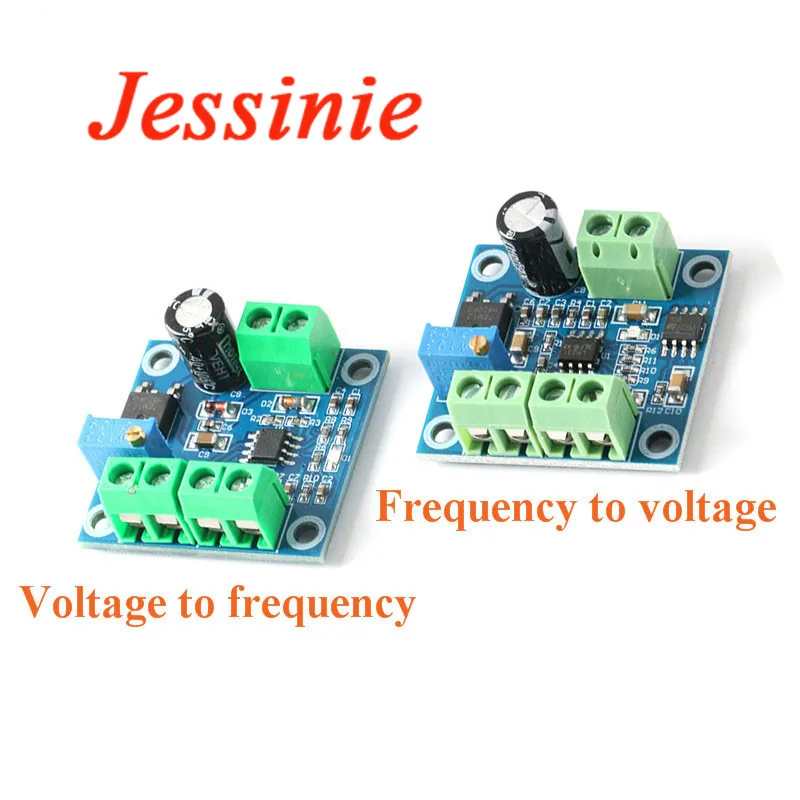

Questo modulo è un segnale di impulso di conversione di frequenza e un modulo di conversione di tensione. Il segnale di impulso da tensione a frequenza può generare diversi moduli di frequenza in base al livello di tensione di ingresso. La frequenza al segnale di tensione analogico può convertire la frequenza 0-1KHZ in uscita di tensione 0-10V e regolare la frequenza per cambiare la tensione di uscita.

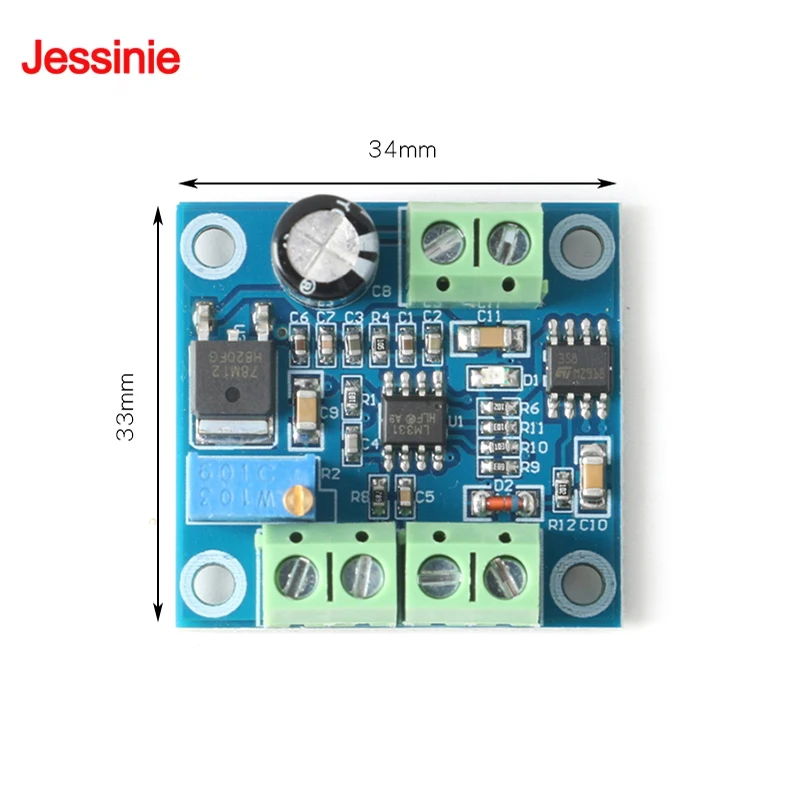

Parametro del prodotto:

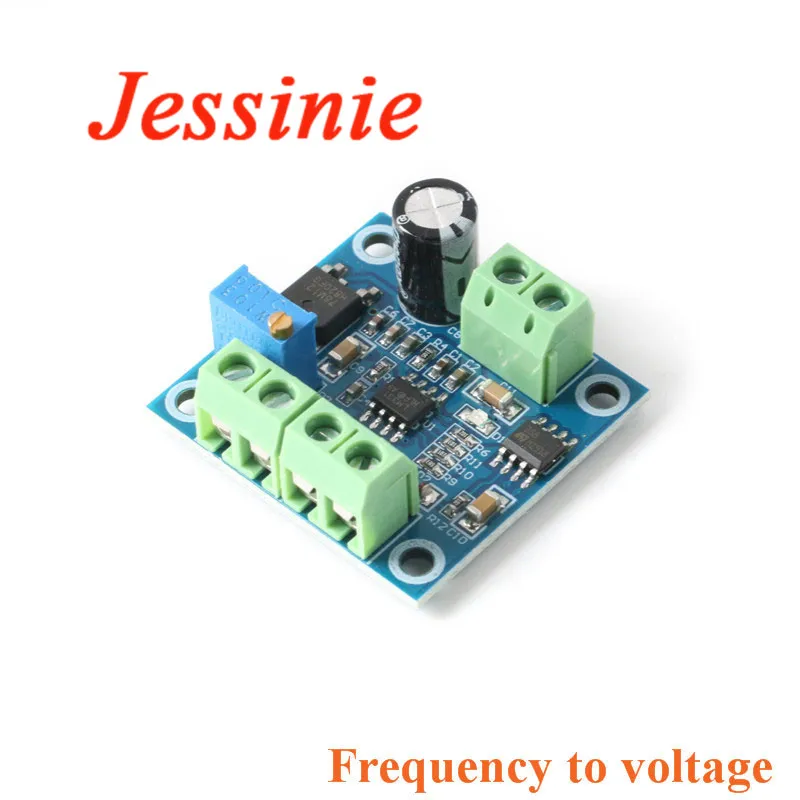

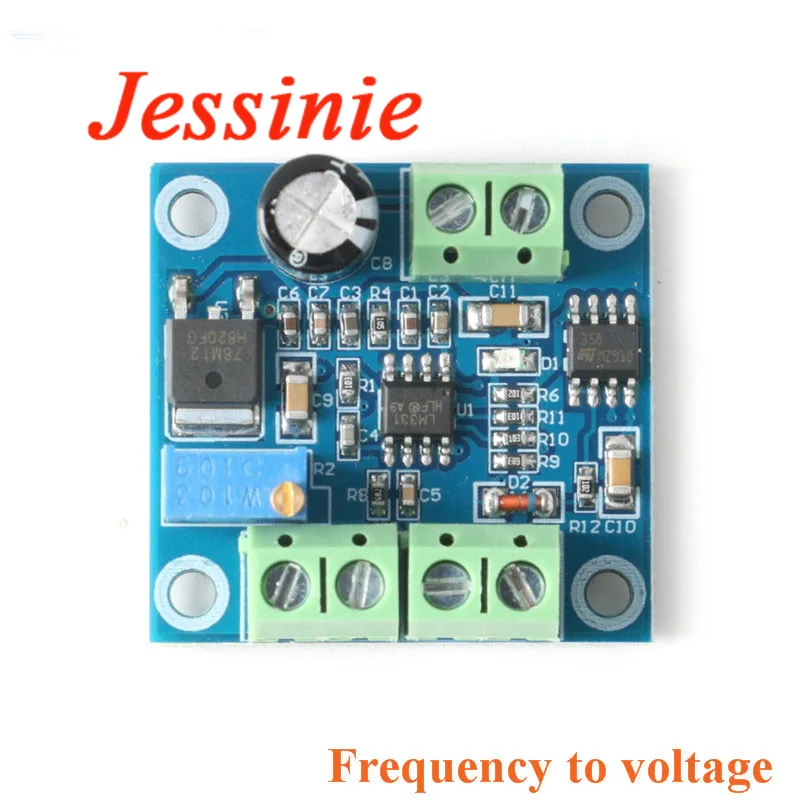

Modulo da frequenza a tensione:
Tensione di lavoro: 13.5V-30V
Intervallo di frequenza di ingresso: 0-1KHz
Intervallo di tensione di uscita: 0-10V
Tensione di uscita: regolabile (calibrare la relazione tra frequenza e tensione tramite un potenziometro)
Protezioni:
Inserire frequenze e uscite diverse tensioni corrispondenti.
Il livello di impulso di ingresso è 5V, 12V, 24V e può essere inserito direttamente senza resistenza in serie. Ma la frequenza del segnale di ingresso dovrebbe essere mantenuta per più di 0.5 secondi
La tensione di uscita può essere messa a punto. La relazione tra frequenza e tensione può essere calibrata da un potenziometro.
Il terminale di ingresso del segnale utilizza l’isolamento dell’accoppiamento ottico per garantire un’abilità anti-interferenza.
Se è necessario abbinare il PLC, supporta il tipo NPN. Ci deve essere un filo di terra.
Se deve essere dotato di un encoder, l’encoder deve essere ruotato ad una velocità costante per più di 0.5 secondi.
Modulo di conversione F/V, il tempo di risposta è di circa 0.3-0.5 secondi. Se la frequenza viene regolata contemporaneamente, è necessario un tempo di risposta.

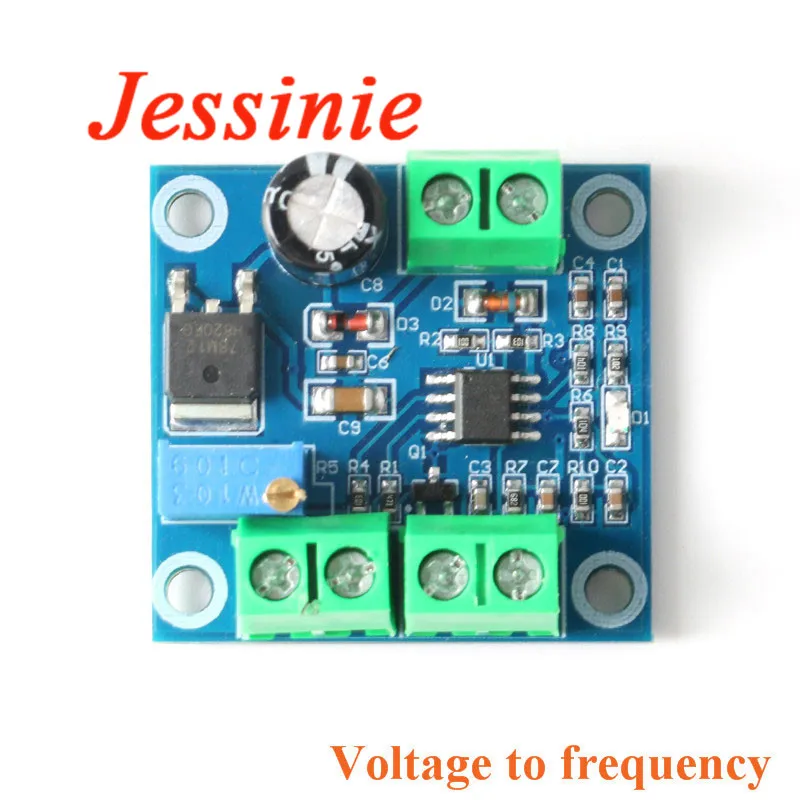

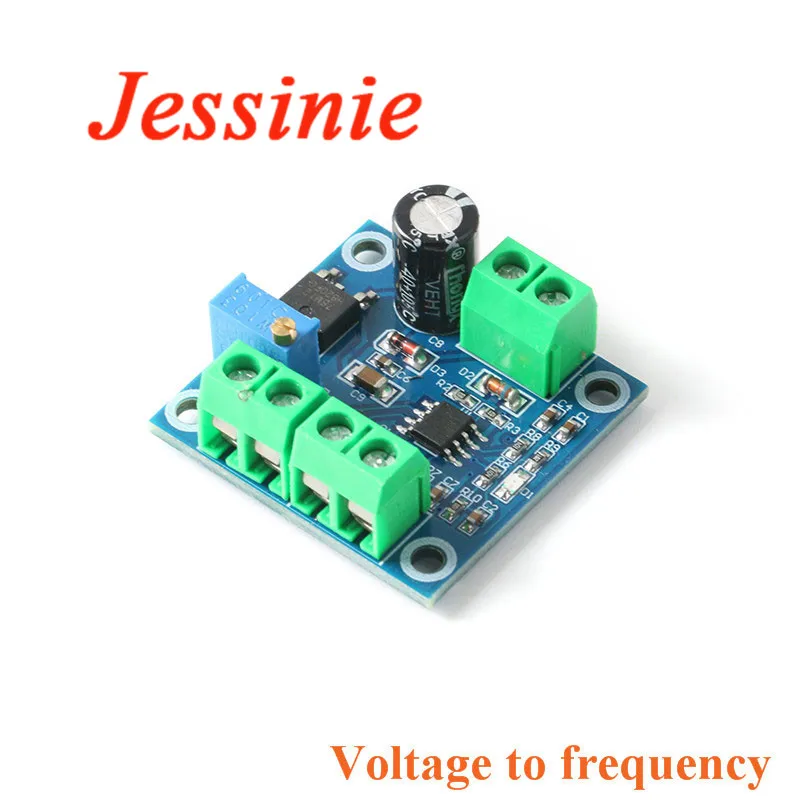

Modulo da tensione a frequenza:
Tensione di lavoro: 13.5V-30V
Intervallo di tensione controllabile in ingresso: 0-10V
Gamma di frequenza di uscita: 0-10KHZ
Protezioni:
Tensione di ingresso, segnale di frequenza di uscita
Il segnale di uscita può essere regolato in modo fine e il potenziometro può essere regolato per calibrare la corrispondenza tra tensione e frequenza. L’uscita di questo modulo può essere fornita al driver come segnale a impulsi. Quando viene utilizzato con il driver, viene utilizzato il cablaggio dell’anodo comune. Il cablaggio corrispondente è OC-OUT, che è collegato al PUL- o PUL del conducente. 12-30, collegato al terminale PUL + o pubblico dell’unità + 5V, (è necessario un resistore 330R per l’alimentazione 12V, È necessario un resistore 2.7K per l’alimentazione 13-24V per la limitazione della corrente)

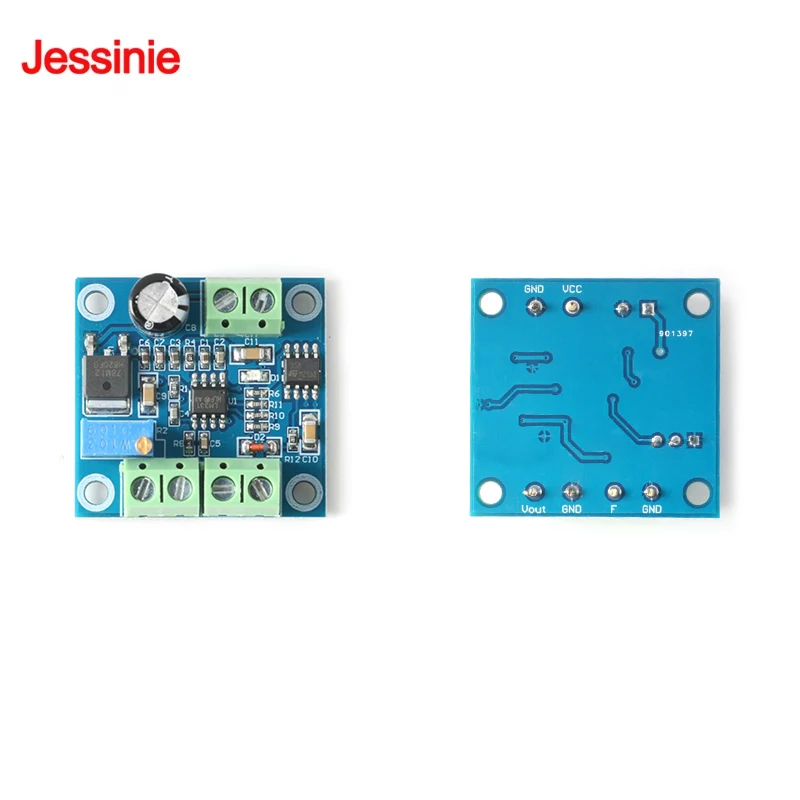

Descrizione del perno:
Modulo da frequenza a tensione:
Vdc: alimentatore funzionante.
GND: power ground.
F: segnale di impulso di frequenza di ingresso.
GND: ingresso a terra.
Vout: tensione corrispondente dell’uscita.
GND: uscita a terra.
I moduli condividono un terreno comune.
