Caratteristica:
Questo modulo può convertire una tensione di ingresso analogica da 0-5 V o 0-10 V in un segnale PWM da 0-100%.La gamma di frequenza del segnale PWM è 2KHZ-20KHZ, il massimo è 20KHZ, il minimo predefinito è 2KHZ.La funzione predefinita sta convertiendo 0-10 V in segnale PWM 0-100% 2 KHZ; la frequenza di uscita può essere impostata regolando il potenziometro secondo necessità.Il segnale PWM e la tensione possono avere un rapporto diretto (uscita di fase positiva) o un rapporto inverso (uscita di fase negativa).Esistono due tipi di segnale PWM, uscita PNP-PWM e uscita NPN-PWM, l’uscita PNP-PWM è solo di livello 5 V, l’uscita NPN-PWM è di livello 5 V e 24 V.L’uscita del segnale NPN-PWM supporta la connessione a cododo comune e la connessione ad anodo comune, due livelli 5 V e 24 V.Quando si emette un livello di 24 V, è necessario un’alimentazione a 24 V.Per l’uscita PNP-PWM, il livello può essere solo 5V.È possibile utilizzare solo la connessione a catodo comune e connettersi a MCU, ecc.La frequenza del segnale PWM di uscita è regolabile entro 2KHZ-20KHZ; ci sono 11 posizioni totali, rispettivamente corrispondenti a 2KHZ, 4KHZ, 6KHZ, 8KHZ massimo 20KHZ, la frequenza predefinita è 2KHZ.Utilizzato per il circuito dell’interfaccia di controllo della velocità del motore PWM, la conversione dell’interfaccia AD di strumentazione e altre applicazioni che necessitano di convertire la tensione in segnale PWM.
Specifica:
Tipo: modulo segnale da tensione a PWM
Modello: V-PWM
Tensione in ingresso: 7-30 V (consigliato 15-30 V CC)
Corrente in ingresso: >200 mA

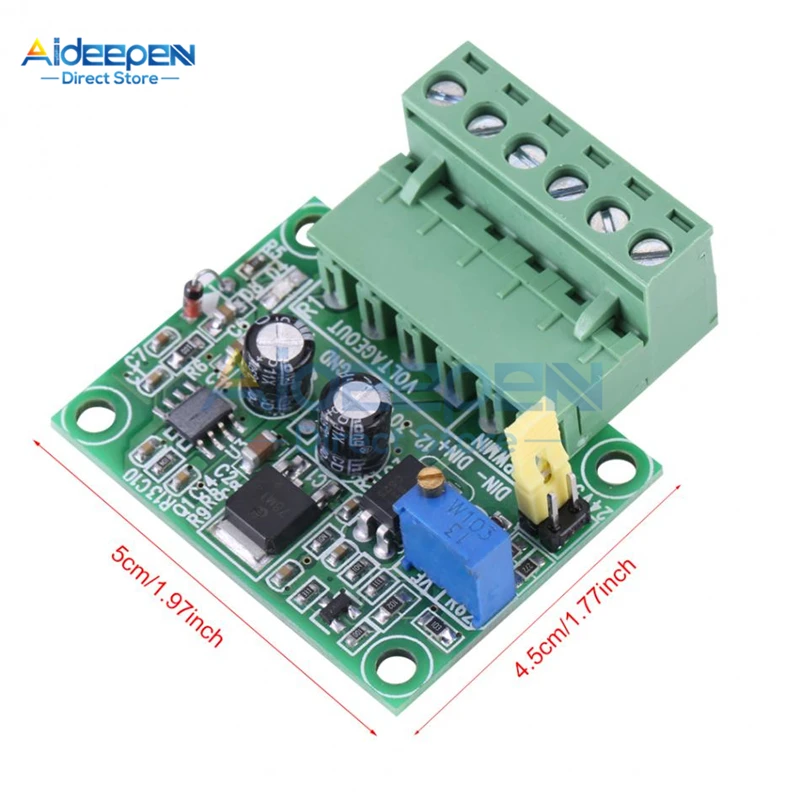

Dimensioni: 45 * 47 * 18 mm/1,8 * 1,9 * 0,7 pollici
Peso: 20 g (circa)
Il pacchetto include:
1 modulo convertitore generatore di segnale PWM
