Caratteristiche del prodotto

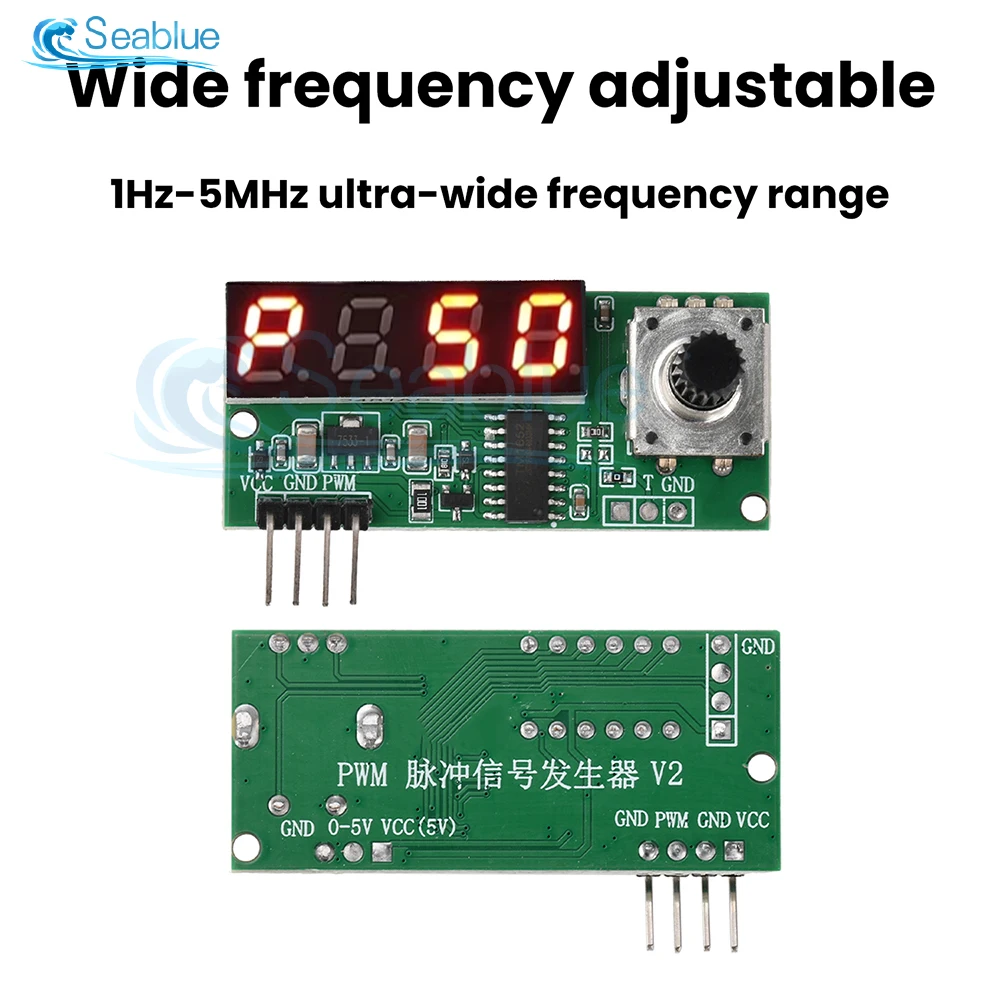

1. Ampia frequenza regolabile: gamma di frequenza ultra ampia da 1Hz a 5MHz

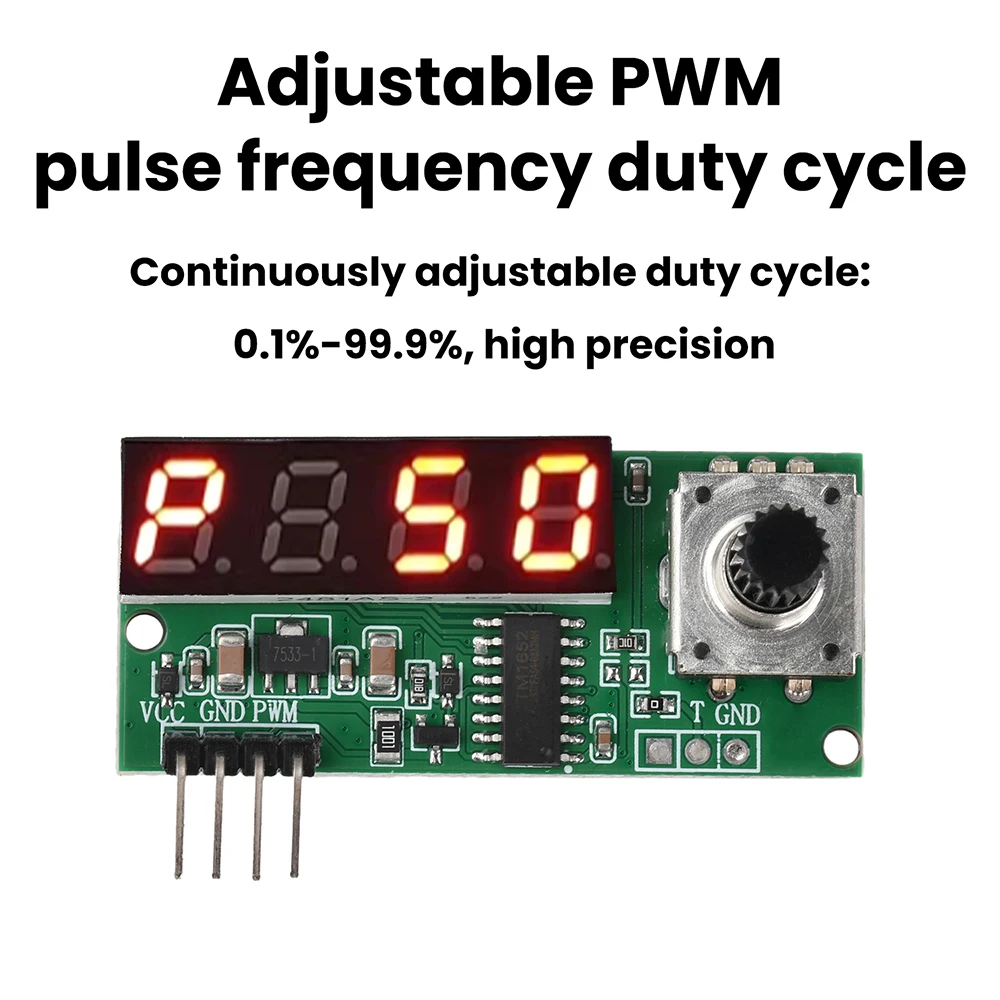

2. Ciclo di lavoro regolabile continuo: 0,1% – 99,9%, alta precisione
3. Spegnimento con salvataggio automatico: i parametri non vengono mai persi e possono essere utilizzati immediatamente all’accensione.

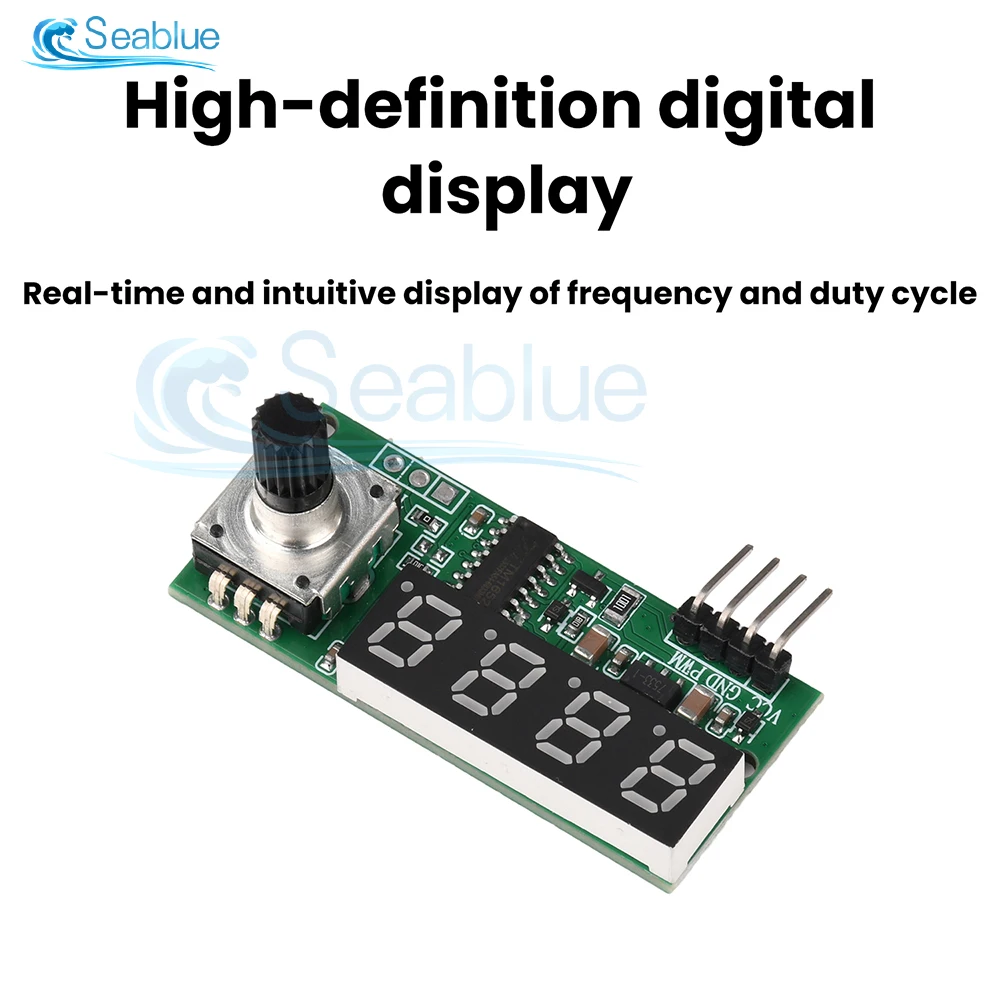

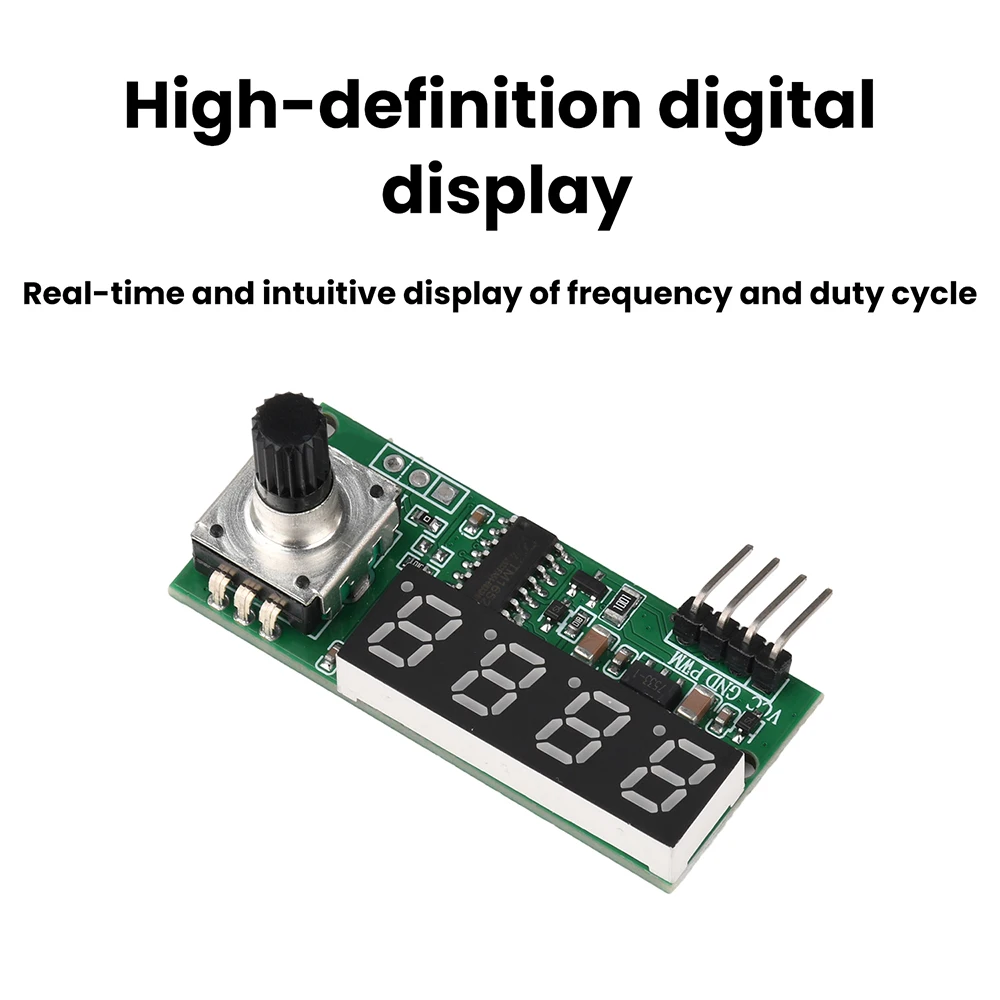

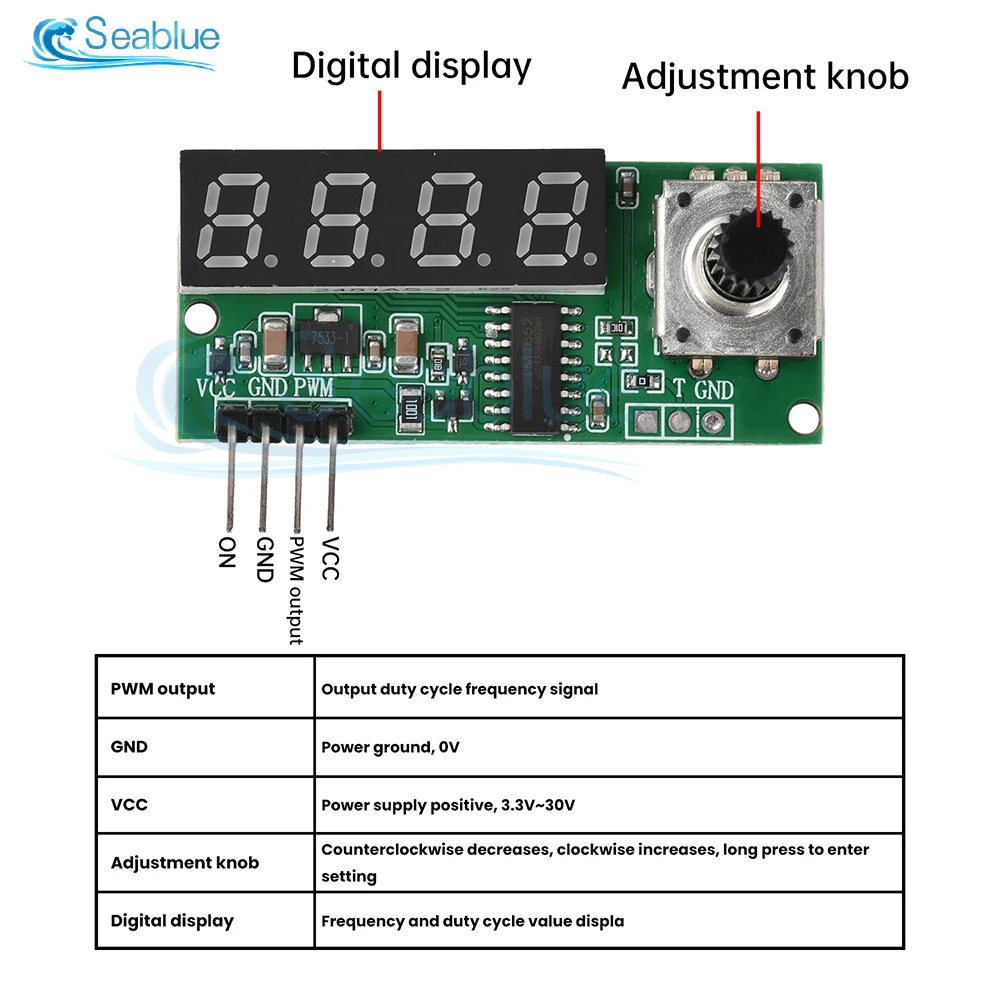

4. Display digitale ad alta definizione: visualizzazione in tempo reale e intuitiva di frequenza e ciclo di lavoro
5. Design compatto e portatile: dimensioni palmari, adatto per lo sviluppo embedded
Parametri del prodotto
Tensione di funzionamento: 3,3V~30V

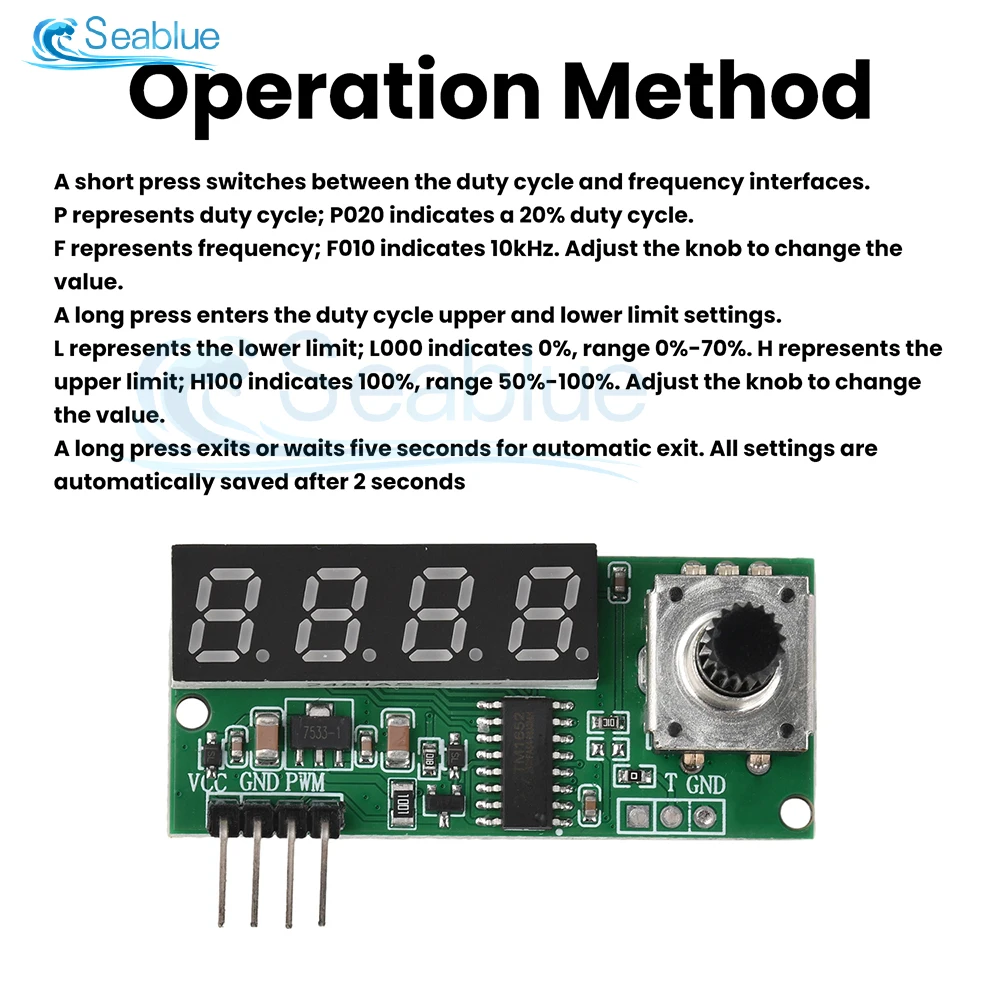

Metodo di regolazione: regolazione dell’encoder
Corrente di lavoro: 20mA
Frequenza: 10Hz~150KHz
Ciclo di lavoro: 0%~100% (incremento 1%)
Limiti superiori e inferiori PWM: limite inferiore 0%~70%/limite superiore 50%~100%

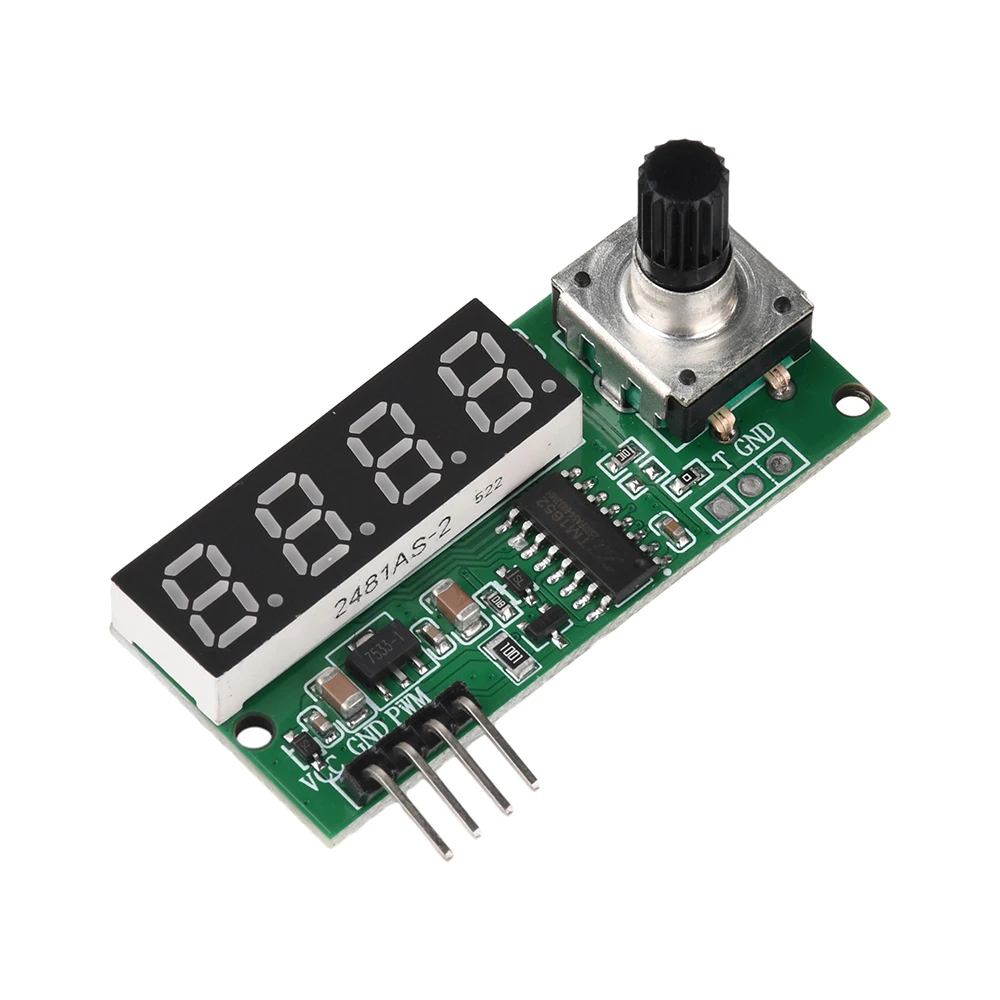

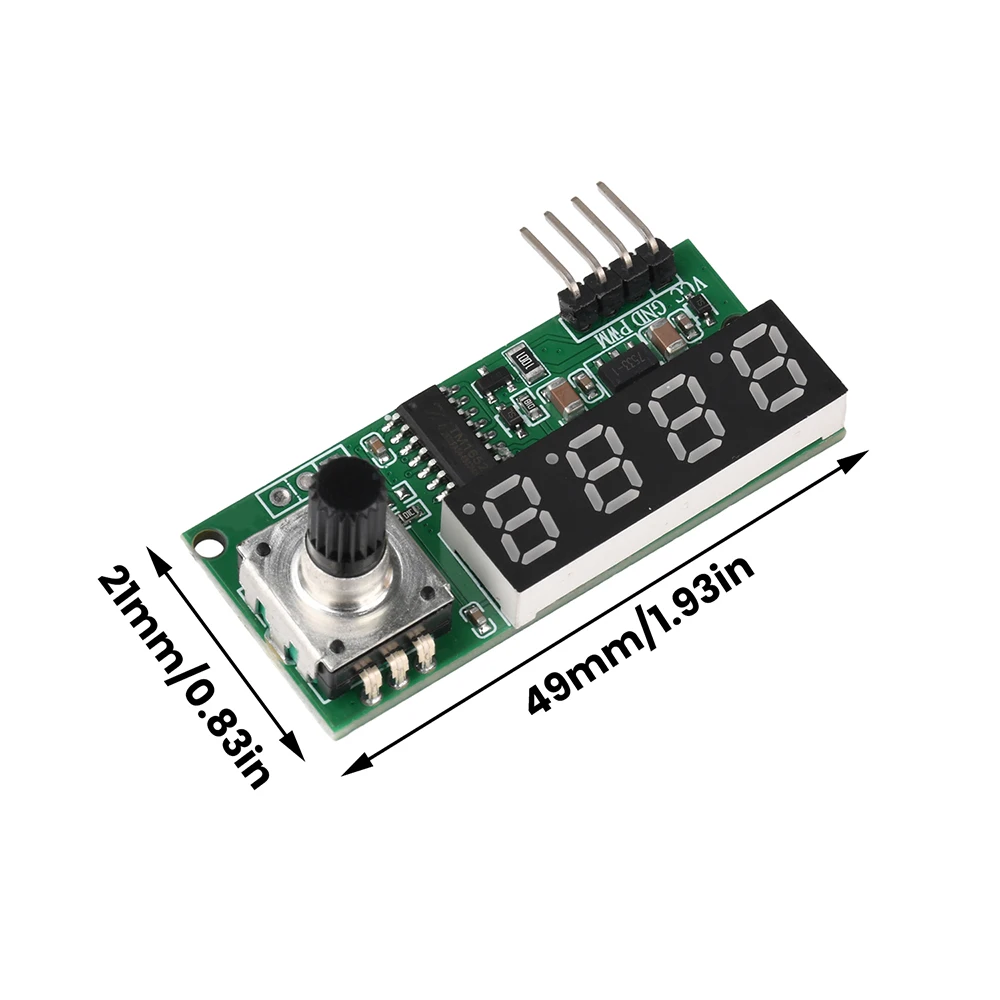

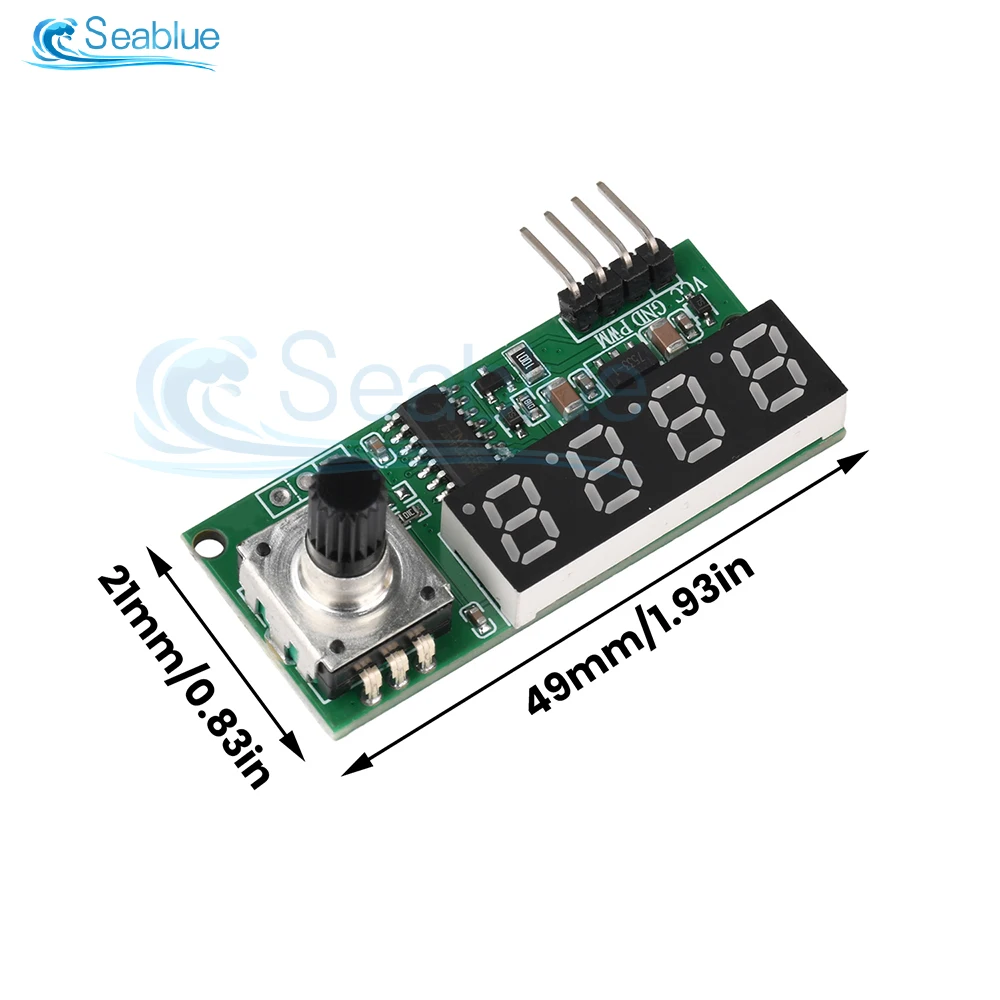

Introduzione del prodotto
Questo modulo è un generatore di segnali PWM a basso costo e ad alte prestazioni, con un’ampia gamma di frequenze, ciclo di lavoro regolabile e funzione di memorizzazione allo spegnimento. Dopo aver impostato la frequenza e il ciclo di lavoro, queste impostazioni vengono salvate immediatamente e non è necessario reimpostarle al successivo riavvio. È molto pratico, di piccole dimensioni e dotato di un display digitale ad alta definizione. È particolarmente adatto per applicazioni che richiedono la generazione di segnali PWM e la regolazione della velocità dei motori.

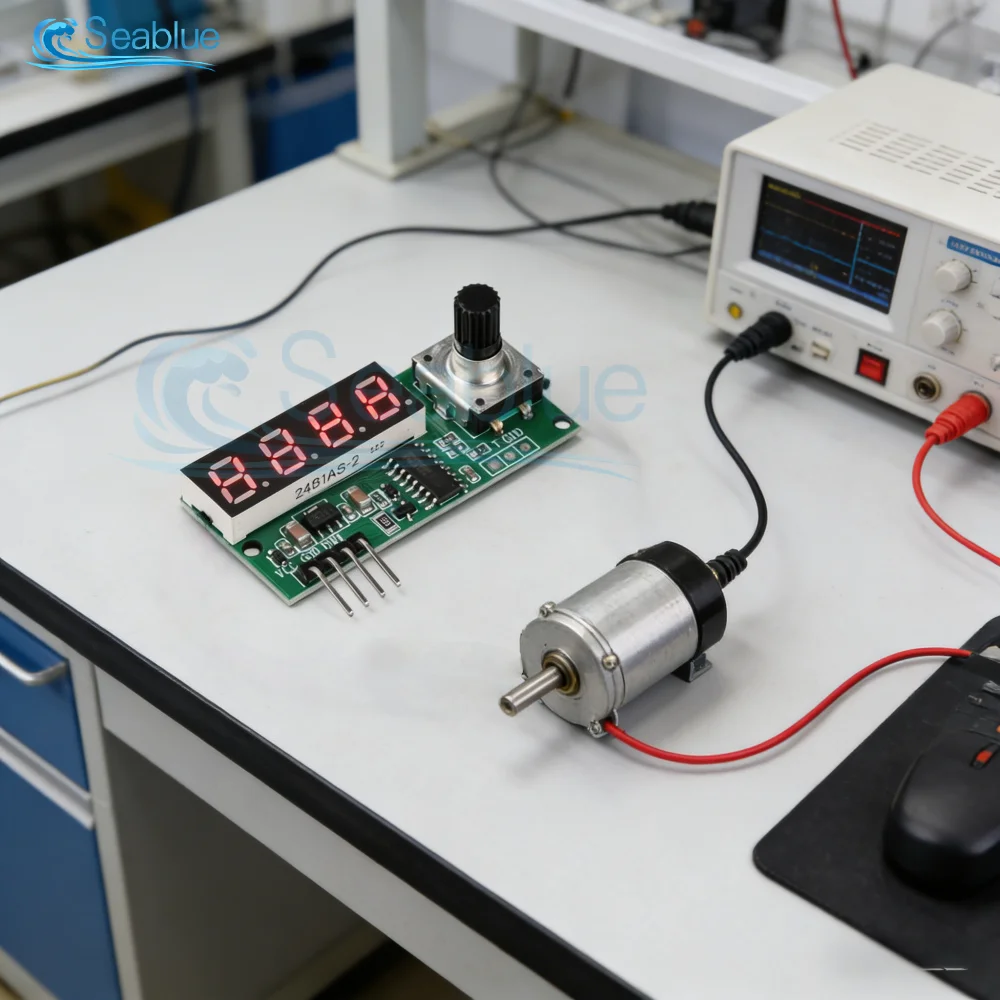

Campi di applicazione: regolazione della velocità del motore, sviluppo di microcontrollori, generatore di impulsi.
Contenuto della confezione
Modulo * 1
Product Features
1. Wide frequency adjustable: 1Hz-5MHz ultra wide frequency range
2. Continuous adjustable duty cycle: 0.1% -99.9%, high accuracy
3. Power off automatic saving: parameters are never lost and can be used immediately upon power on
4. High definition digital display: real-time and intuitive display of frequency and duty cycle
5. Compact and portable design: palm sized, suitable for embedded development
Product Parameters

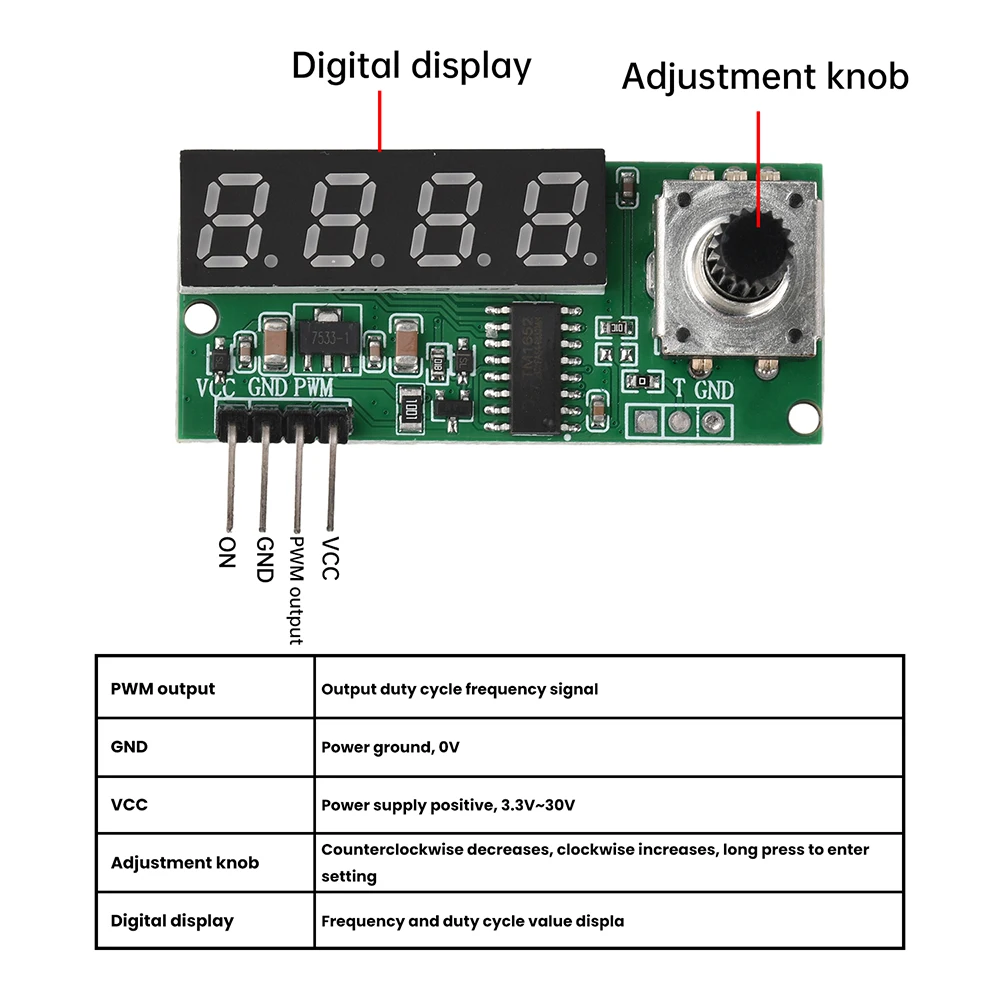

Working voltage: 3.3V~30V
Adjustment method: Encoder adjustment
Working current: 20mA
Frequency: 10Hz~150KHZ
Duty cycle: 0%~100% (step 1%)
PWM upper and lower limits: lower limit 0%~70%/upper limit 50%~100%
Product Introduction
This module is a low-cost and high-performance PWM pulse signal generator with a wide frequency range, adjustable duty cycle, and power-off storage function. After setting the frequency and duty cycle, it is immediately saved and does not need to be set again the next time it is powered on. It is very convenient, small in size, and has high-definition digital display. Very suitable for some applications that require generating PWM signals and motor speed regulation.
Application areas: motor speed regulation, microcontroller development, pulse generator.
Packing List
Module * 1
