Caratteristiche:

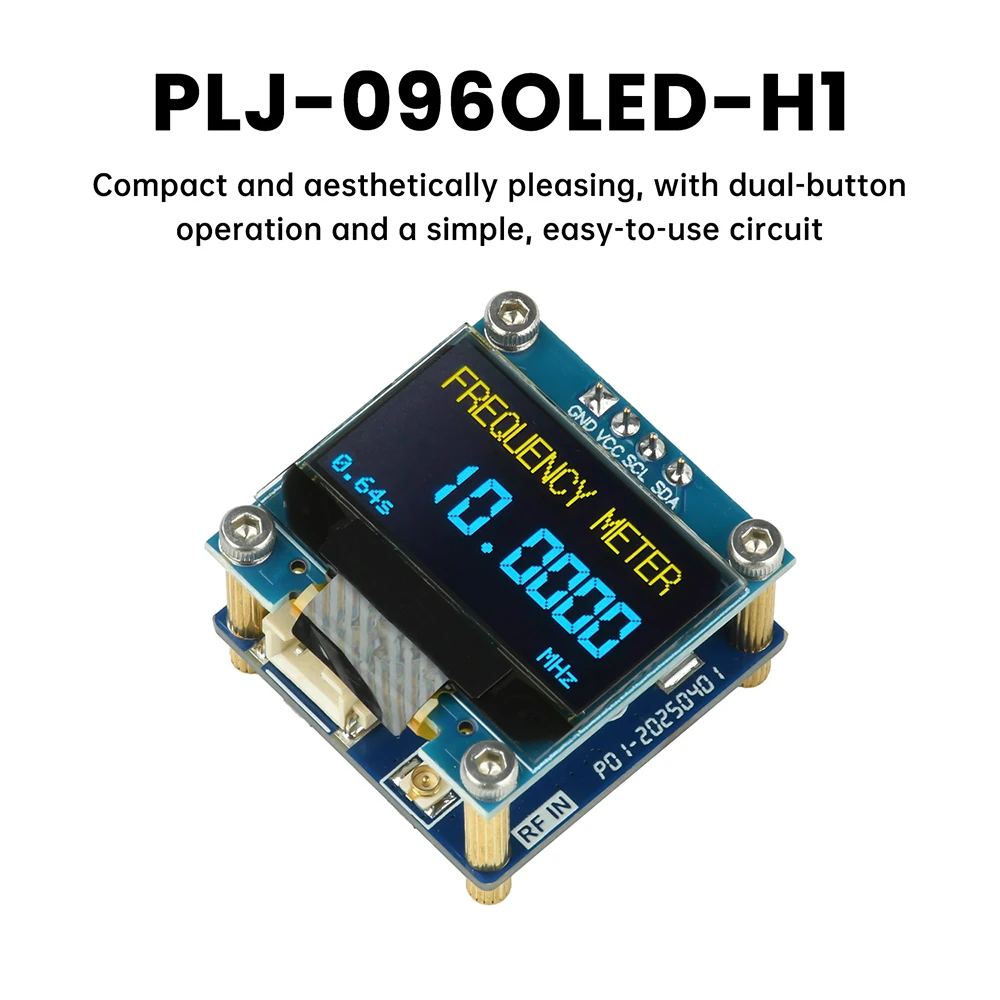

1. Design compatto ed esteticamente gradevole con funzionamento a doppio pulsante e circuiti semplificati per un utilizzo facile.
2. L’algoritmo unico di controllo del gate e il design senza interruzioni migliorano la precisione della misurazione
3. Doppie preselezioni indipendenti di frequenza intermedia con modalità di addizione/sottrazione simultanee senza interferenze
4. La funzione di salvataggio delle impostazioni automatiche consente l’uso immediato all’avvio senza necessità di riconfigurazione.
5. Ampiamente applicabile per requisiti di misurazione in radio, walkie-talkie, circuiti di oscillazione

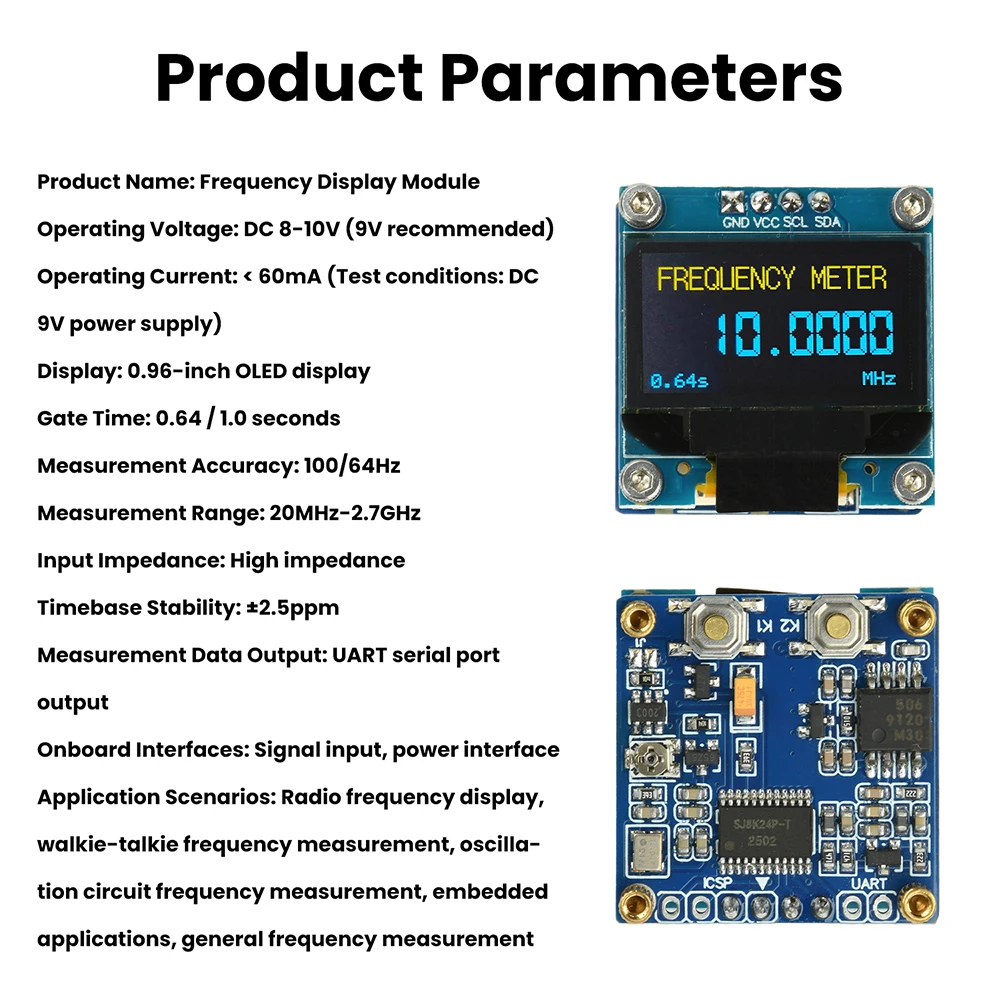

Parametri:
Nome prodotto: modulo display di frequenza
Tensione di esercizio: DC 8-10V (9V consigliato)
Corrente operativa: < 60 mA (condizione di test: alimentazione CC 9 V)

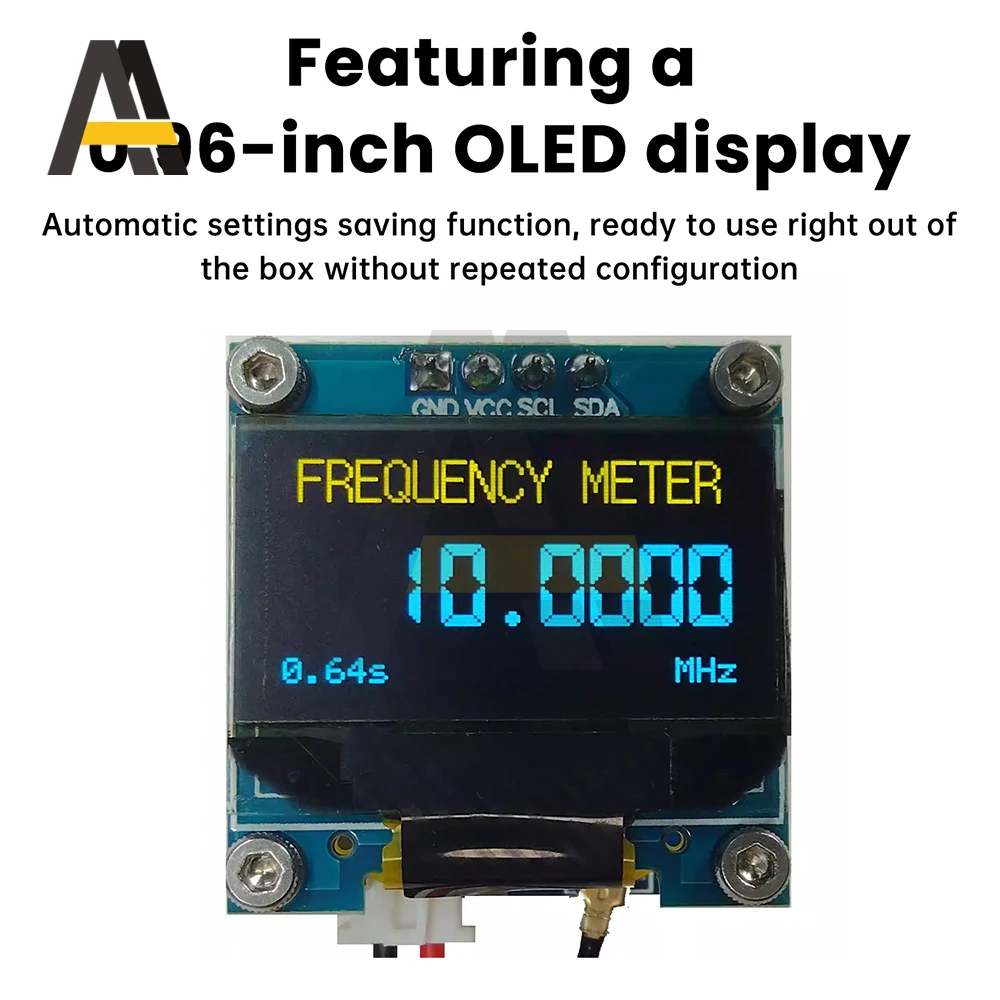

Display: OLED da 0,96 pollici
Tempo di apertura: 0,64 / 1,0 secondi
Precisione di Misurazione: 100/64Hz
Intervallo di Misurazione: 20MHz-2,7GHz
Impedenza di ingresso: alta impedenza
Stabilità temporale: ±2,5 ppm

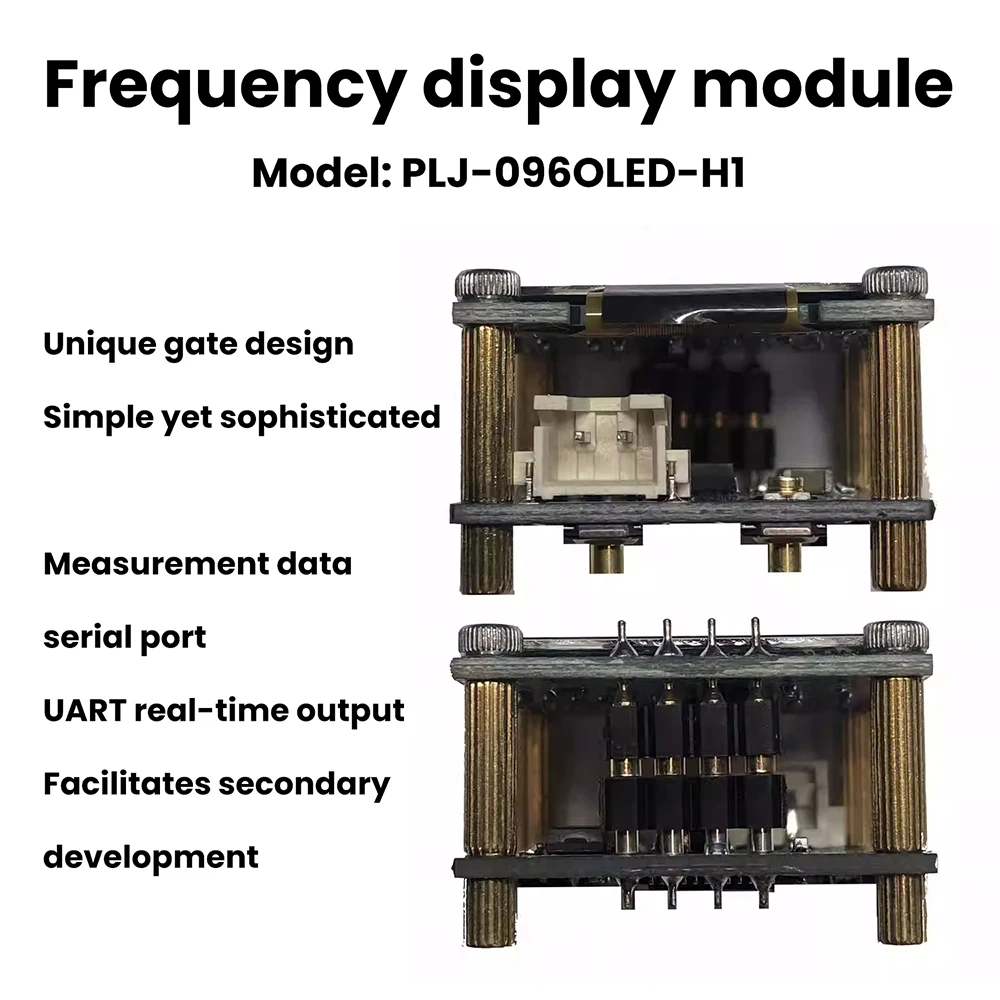

Uscita dati di misurazione: uscita porta seriale UART
Interfacce a bordo: ingresso segnale, interfaccia di alimentazione
Scenari applicativi: visualizzazione della radiofrequenza, misurazione della frequenza del walkie-talkie, misurazione della frequenza del circuito di oscillazione, applicazioni embedded, misurazione della frequenza generale
Descrizione:

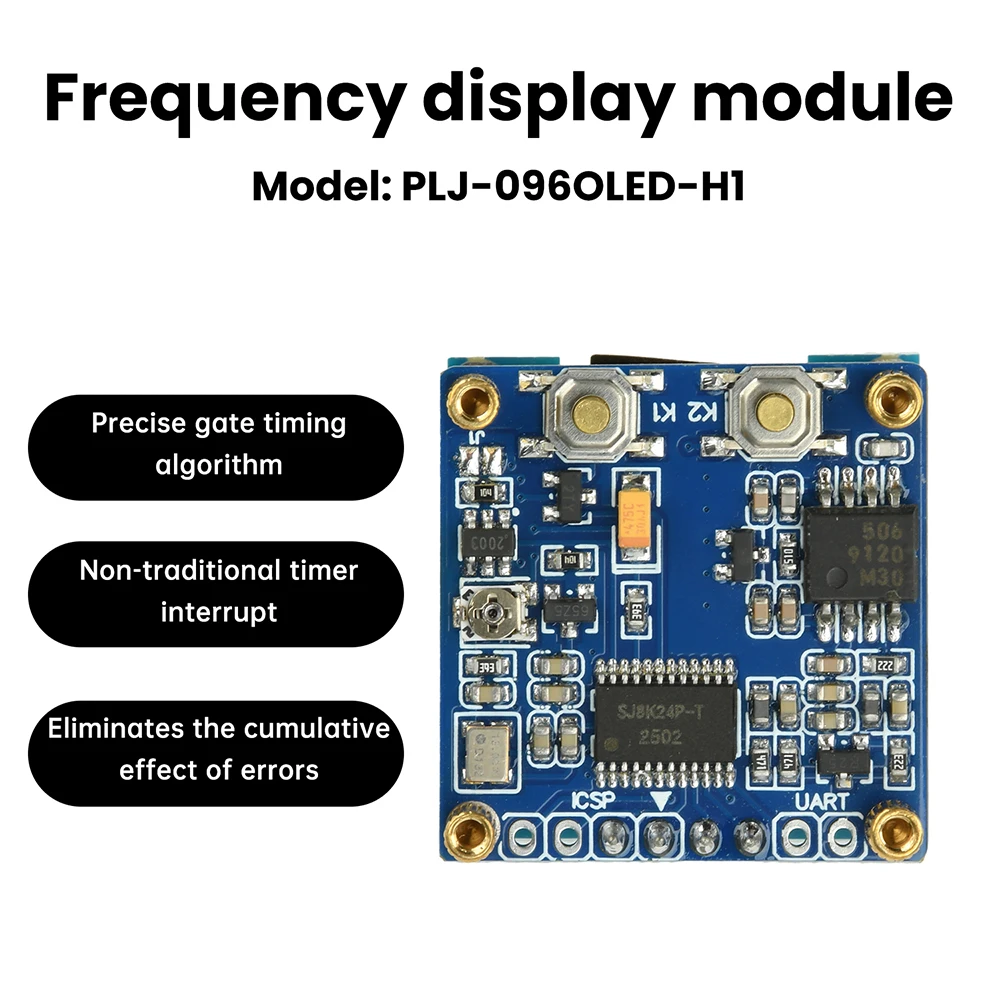

Il PLJ-096OLED-H1 è un modulo display OLED economico progettato per la misurazione continua della frequenza del segnale. Principalmente utilizzato per visualizzare i valori di frequenza in ricetrasmettitori e apparecchiature simili, è anche adatto per misurazioni di frequenza generiche. Adotta un metodo unico di controllo del gate e un algoritmo di temporizzazione del gate preciso (interruzione non temporizzata) per ottenere un’elevata accuratezza di misurazione.

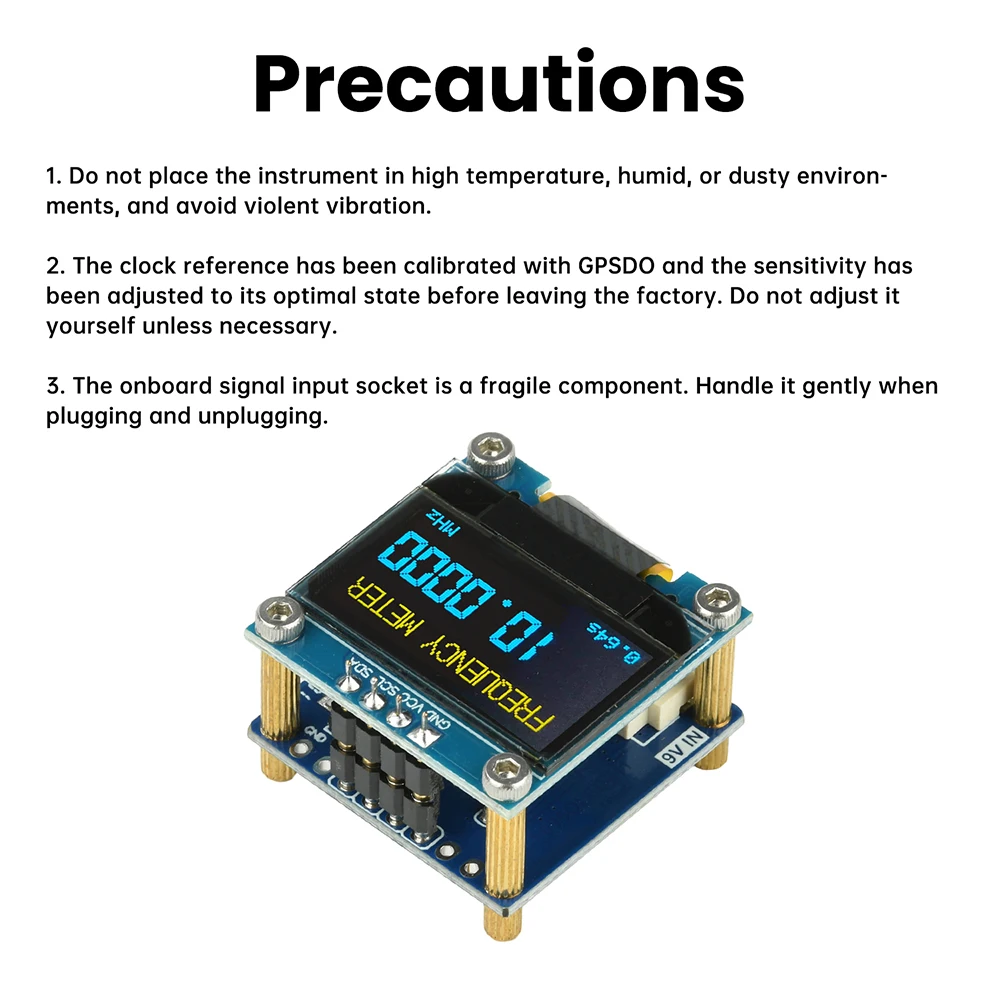

Precauzioni:
1. Evitare di esporre lo strumento a temperature elevate, umidità o ambienti polverosi, e prevenire forti vibrazioni.
2. Il riferimento dell’orologio è stato calibrato utilizzando GPSDO e la sensibilità è stata ottimizzata durante la calibrazione in fabbrica. Non modificare queste impostazioni se non strettamente necessario.
3. Il connettore di ingresso del segnale integrato è un componente fragile. Maneggiarlo con delicatezza durante l’inserimento o la rimozione dei connettori.
Contenuto della confezione:
Modulo x1
Cavo di segnale x1
Cavo di alimentazione x1
