Caratteristiche:

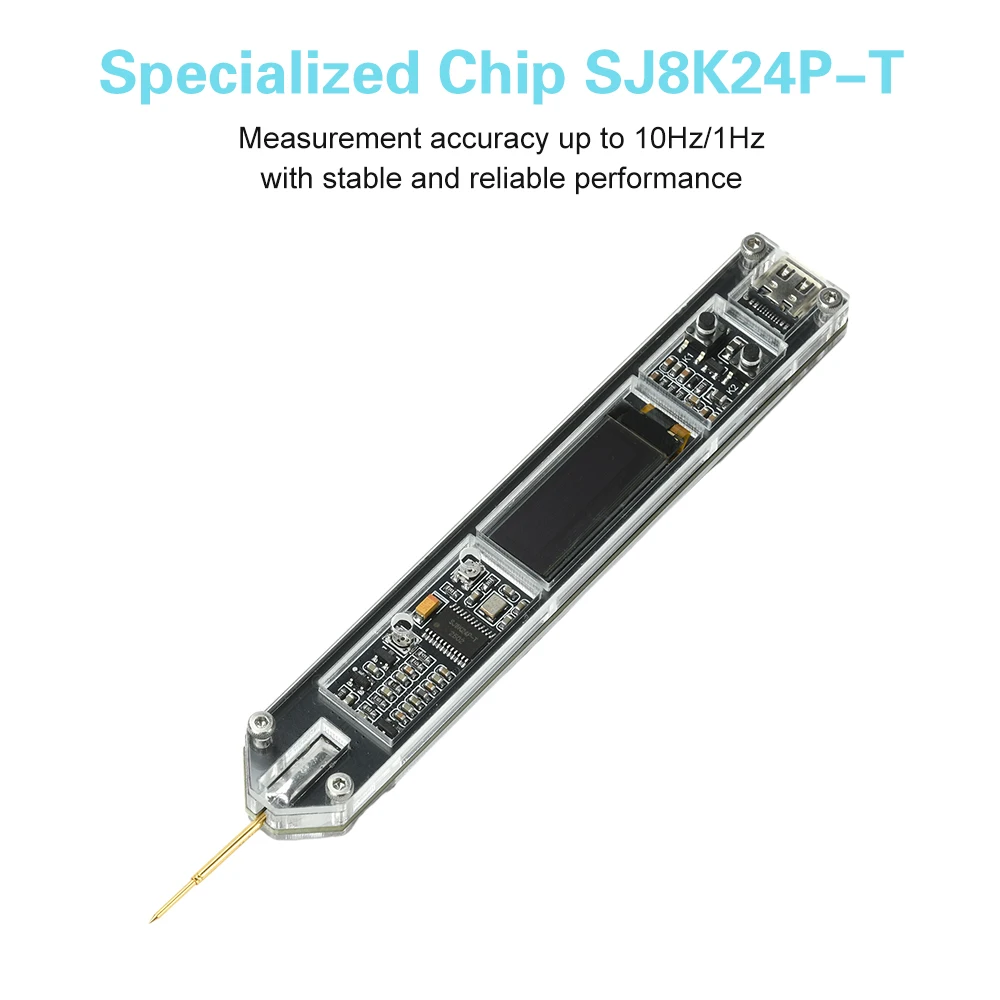

1.Il chip dedicato SJ8K24P-T offre una precisione di misurazione fino a 10Hz/1Hz con prestazioni stabili e affidabili.

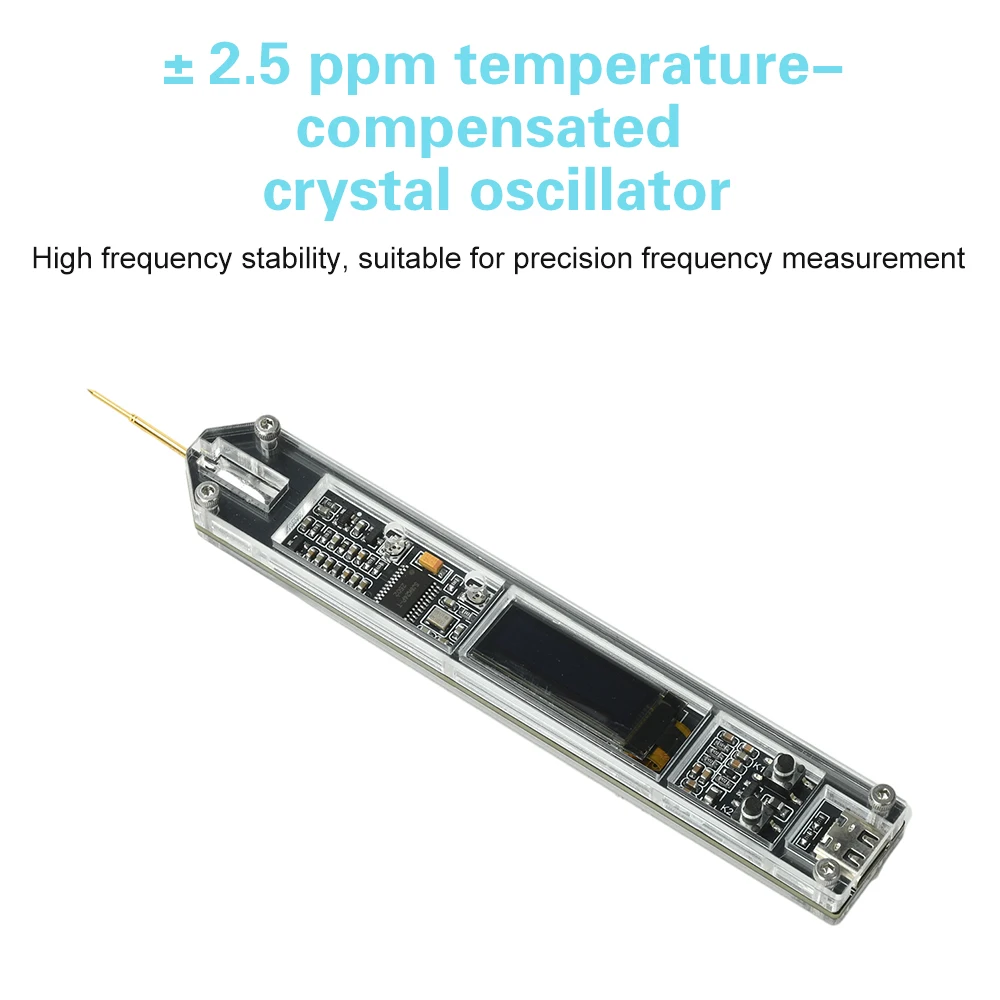

2.Dotato di oscillatore a cristallo con compensazione della temperatura (TCXO) di ±2,5 ppm per una stabilità ad alta frequenza, ideale per misurazioni di frequenza di precisione.

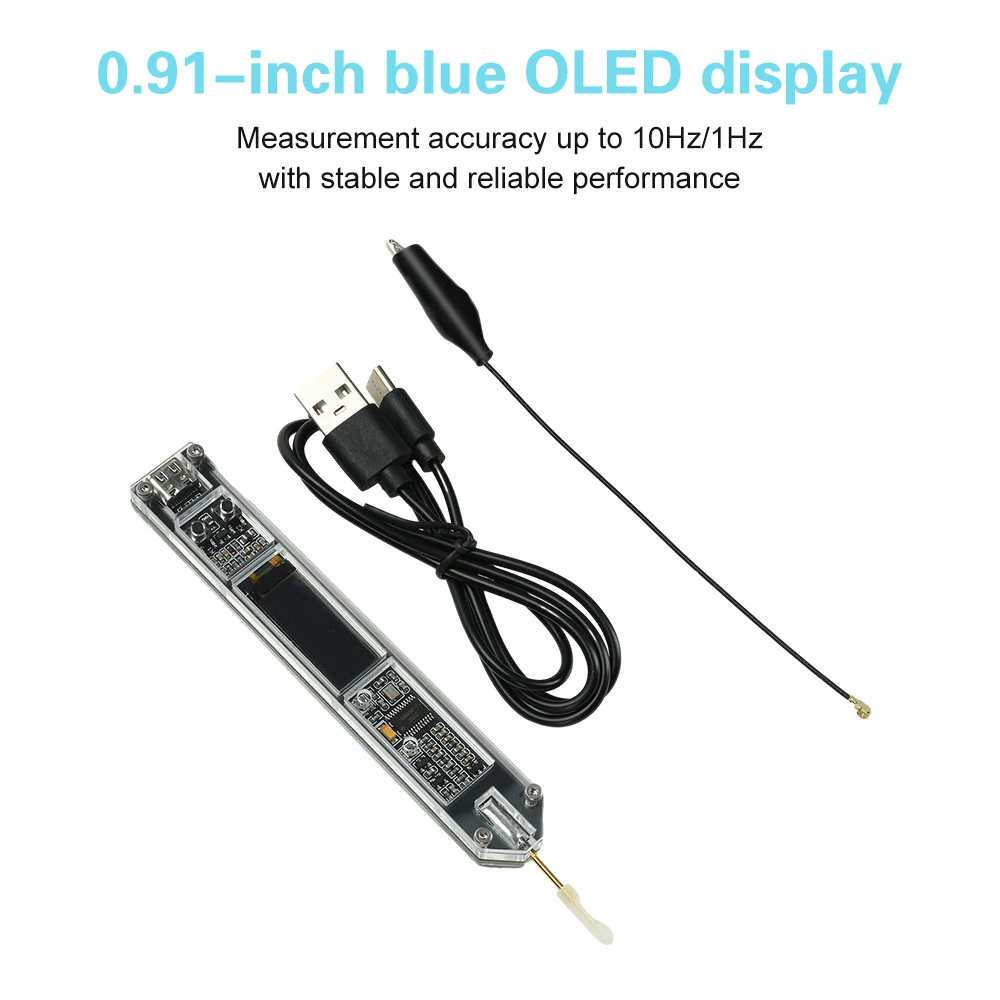

3.Il display OLED blu da 0,91 pollici offre una chiara visibilità per le letture della frequenza in tempo reale

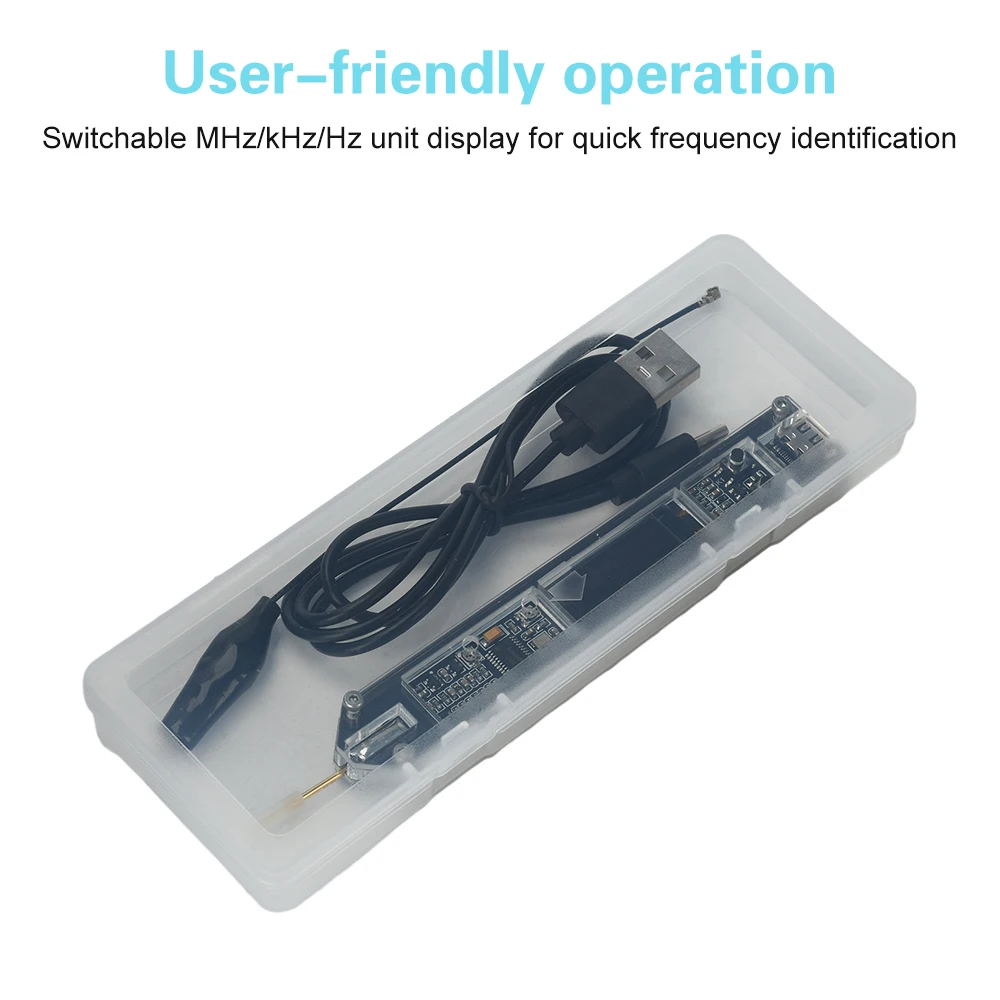

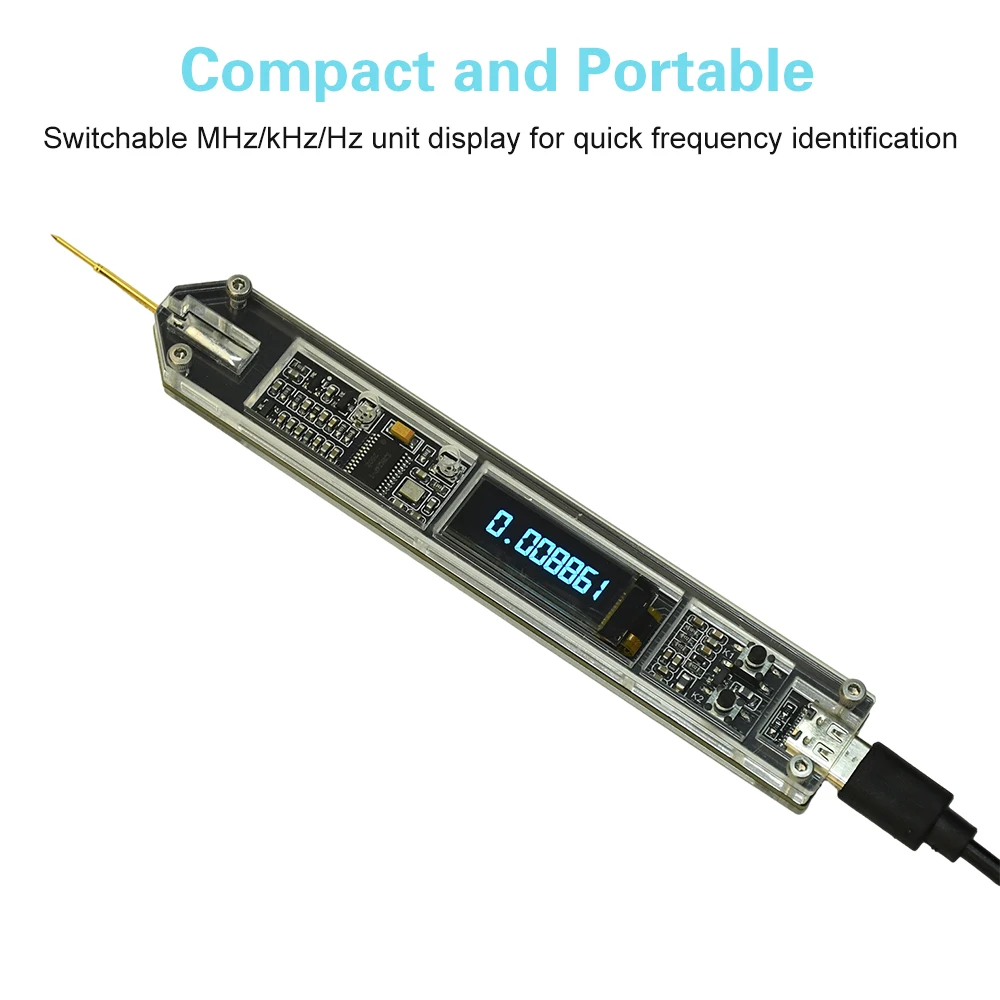

4.Display commutabile in unità MHz/KHz/Hz per un’identificazione rapida della frequenza e un utilizzo intuitivo.

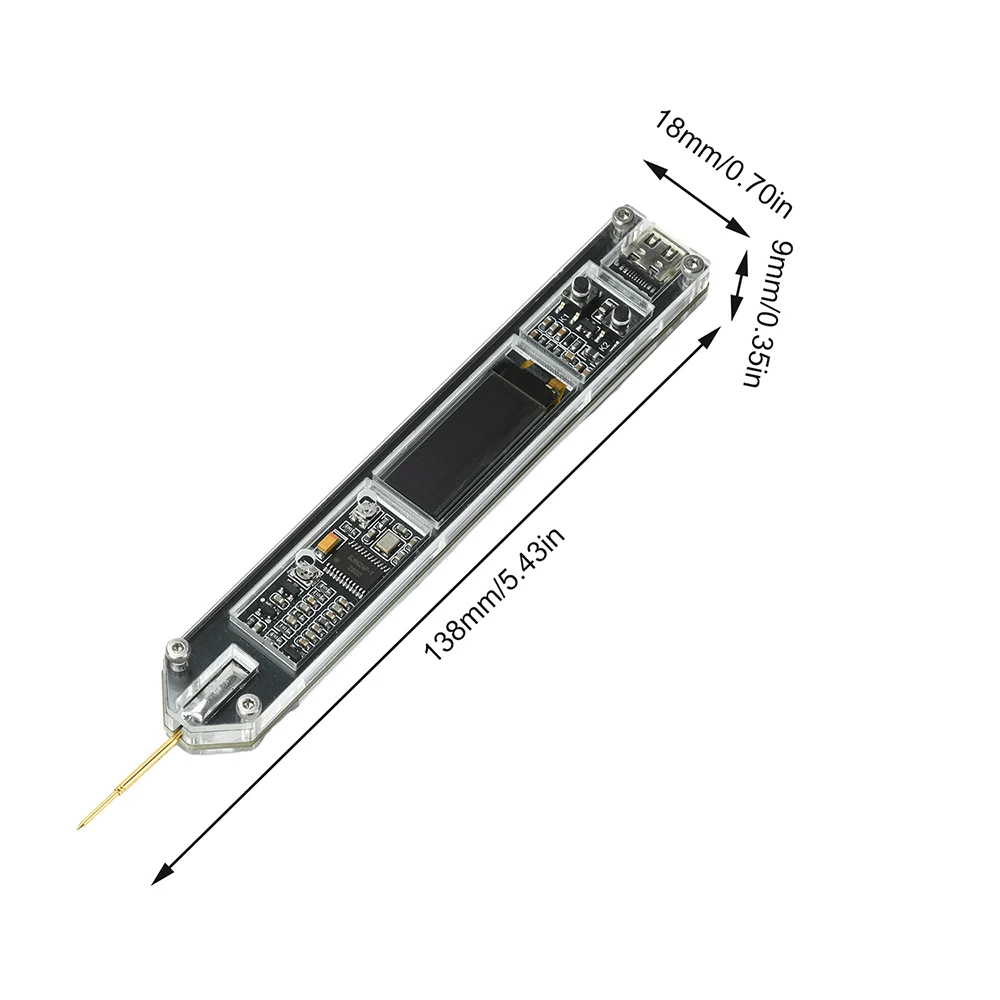

5.Il compatto alloggiamento in acrilico garantisce portabilità e alta sensibilità del segnale, ideale per test ad alta frequenza in loco.
Parametro:
Nome del prodotto: penna per test di frequenza
Alimentazione: DC 4,5-5,5V (5V consigliato)
Corrente di funzionamento: ca.30 mA (a 5 V CC)
Stabilità di Frequenza: ±2,5 ppm
Tempo di Apertura: 0,1/1,0 Secondi
Precisione di Misurazione: 10/1Hz
Intervallo di misurazione: 200Hz~100MHz

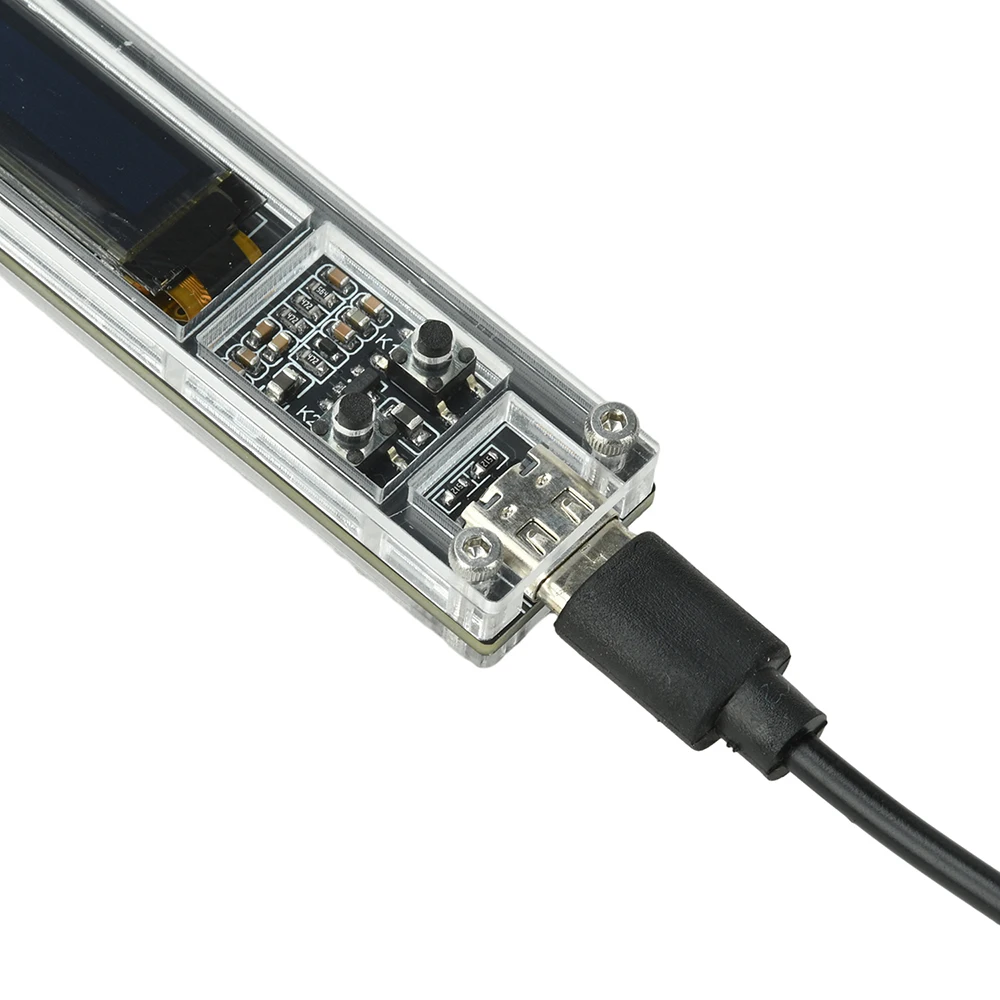

Interfaccia: connettore di tipo C
Display: schermo OLED da 0,91 pollici
Memoria automatica: le impostazioni vengono salvate automaticamente allo spegnimento e richiamate all’avvio.
Funzione del prodotto: contatore di frequenza RF stile penna ad alta precisione con visualizzazione della frequenza in tempo reale

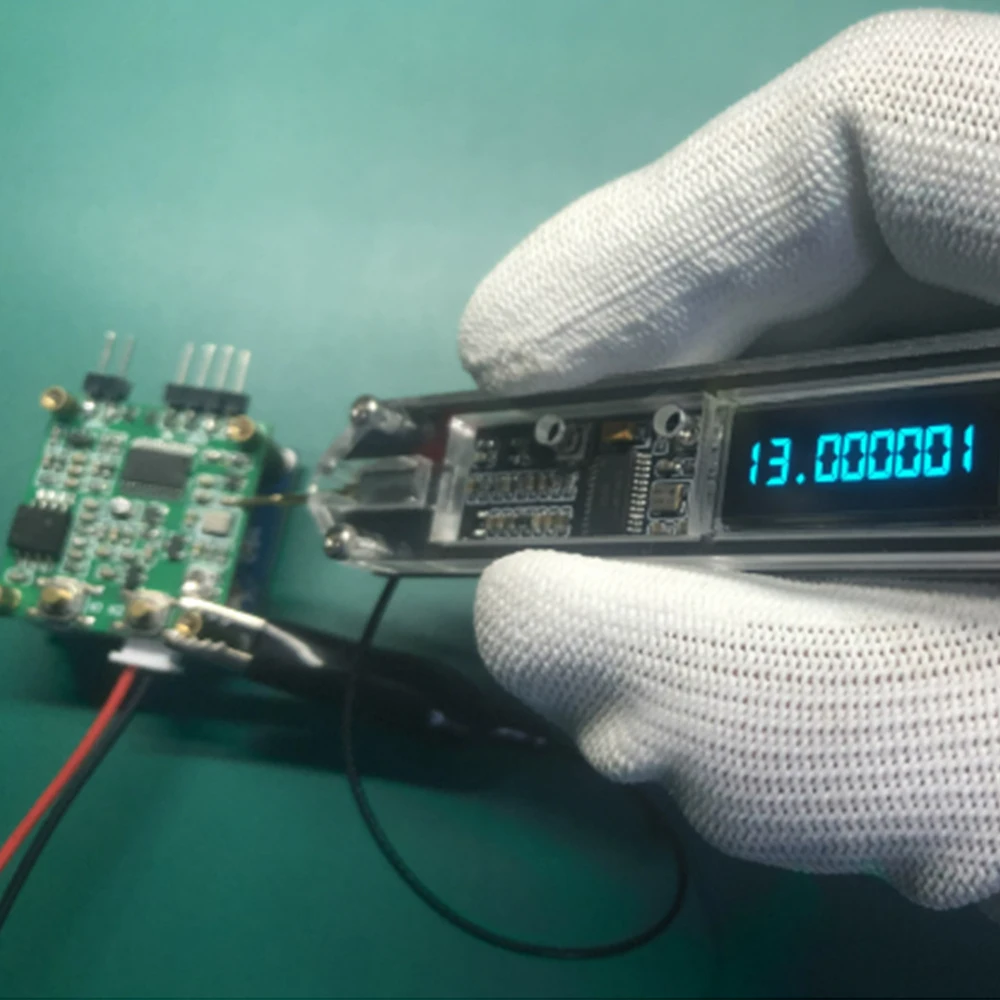

Scenari di applicazione: verifica della calibrazione dell’oscillatore MCU, test del dispositivo di comunicazione wireless, calibrazione del generatore di frequenza, ecc.
Descrizione:

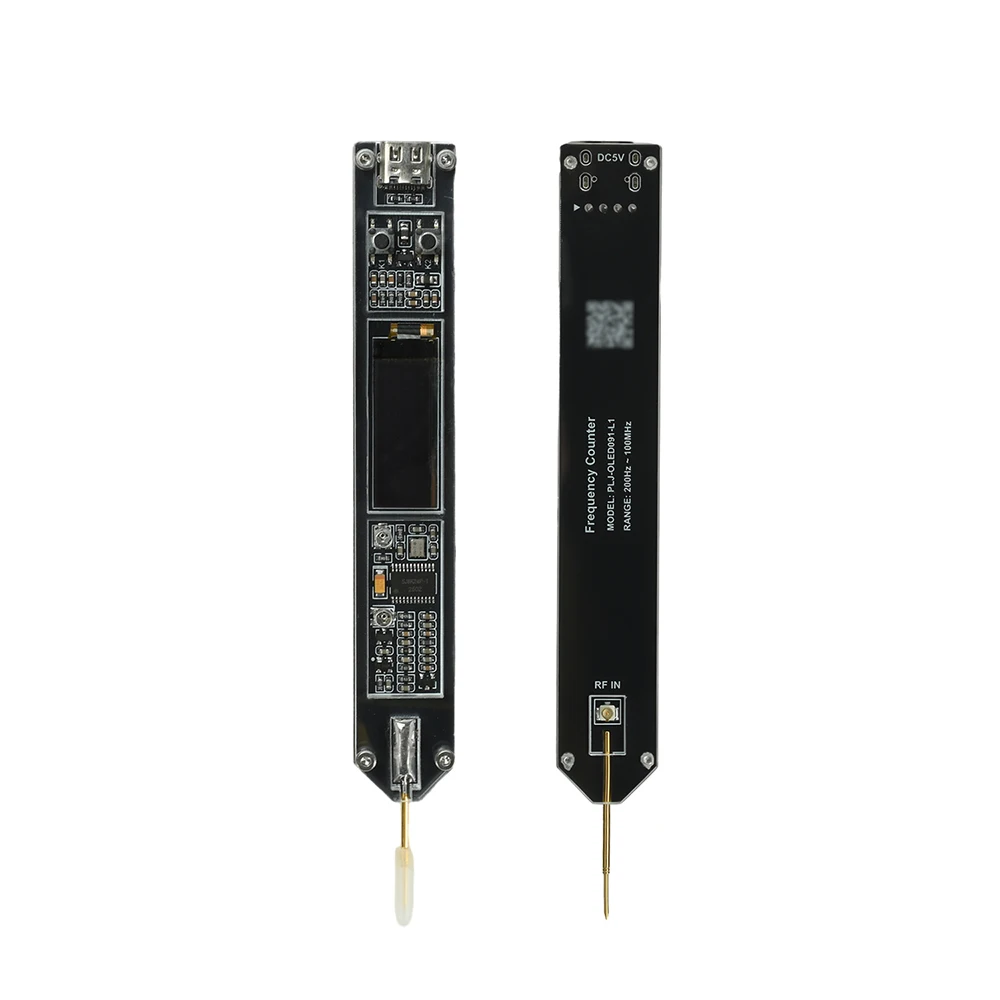

Il PLJ-091OLED-L1 è un contatore di frequenza a penna con display OLED economico caratterizzato da un design compatto e portatile.Questo prodotto è progettato per misurare segnali che richiedono un’elevata precisione di frequenza, come la valutazione della precisione degli oscillatori a cristallo dei sistemi a microcontrollore o la verifica dell’affidabilità dei tempi di uscita delle porte di comunicazione.
Specifiche dei Digits del Display:

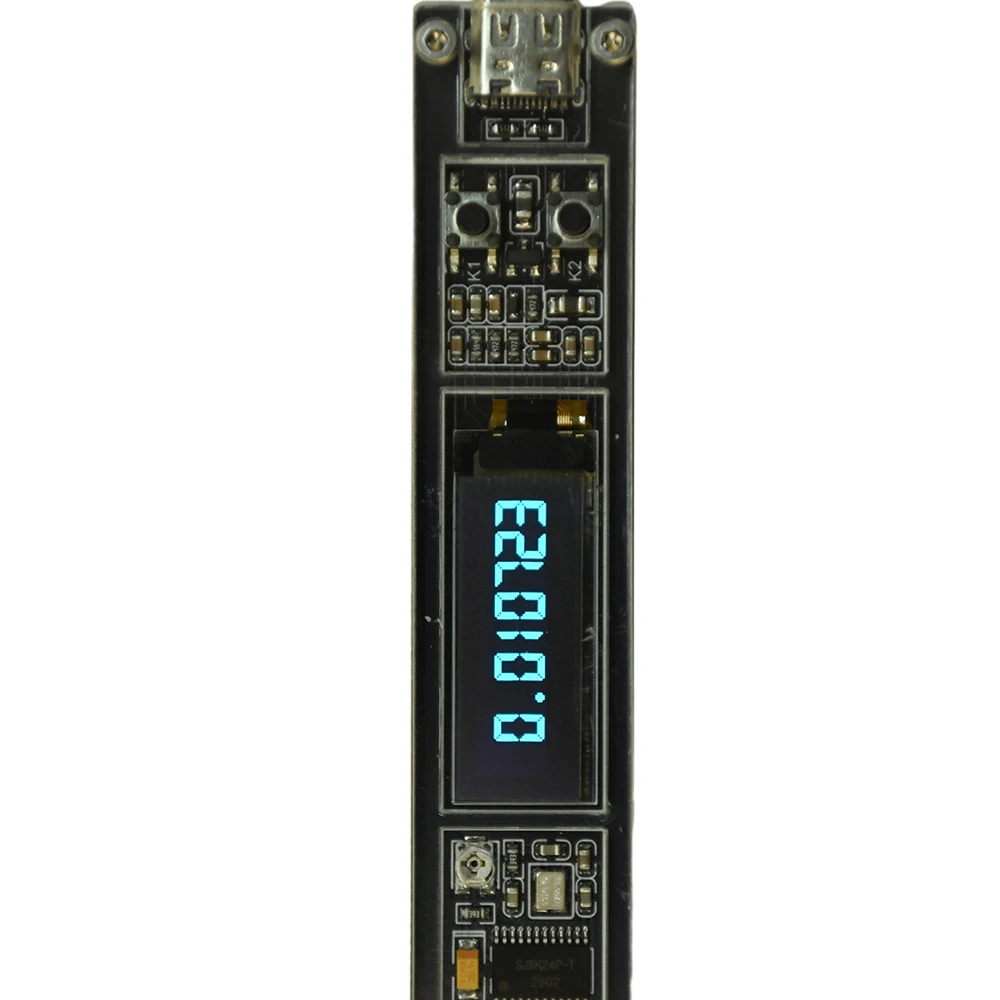

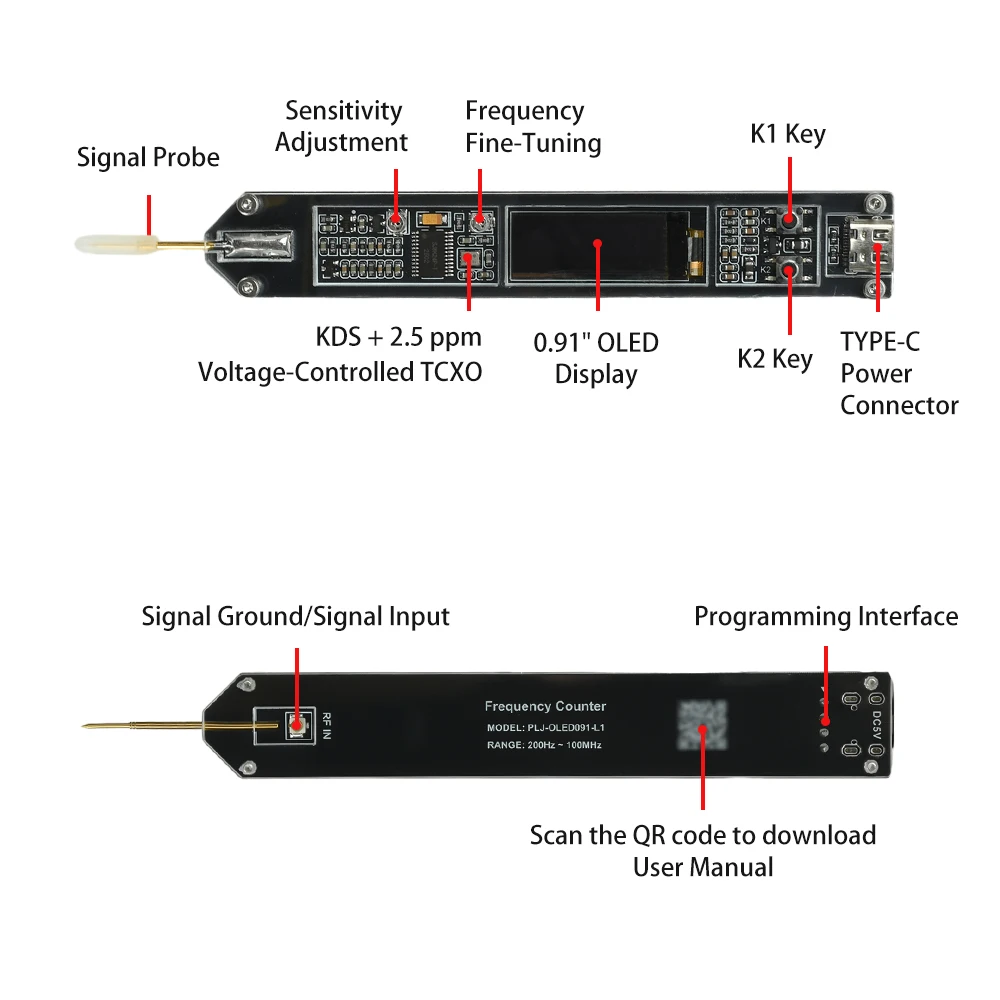

Il display OLED da 0,91 pollici supporta fino a 8 cifre.Per segnali superiori a 100 MHz in modalità di visualizzazione MHz o KHz, la cifra più significativa (1) non viene visualizzata.Per visualizzare il valore completo, premere il tasto K2 per passare l’unità a Hz.
Note:
1.Per i collegamenti di massa del segnale, utilizzare esclusivamente lo strato di schermatura del cavo schermato; non utilizzare il conduttore interno.
2.Non utilizzare caricabatterie con funzionalità di ricarica rapida, poiché potrebbero emettere tensioni superiori a 5 V.
Domande frequenti:
1.Perché il valore della frequenza visualizzato oscilla?
Risposta: Per prima cosa, assicurati della qualità del segnale in ingresso (intensità, stabilità, ecc.).soddisfa i requisiti minimi del tester di frequenza.Inoltre, verificare la qualità dell’alimentazione: le ondulazioni non dovrebbero essere eccessive.In alternativa, regola la sensibilità calibrando con precisione il resistore.
2.Perché la lettura oscilla in modo irregolare quando non è collegato alcun segnale di misurazione?
Risposta: Questo prodotto è caratterizzato da un’elevata sensibilità e rileva facilmente le interferenze ambientali.Innanzitutto, verificare se l’alimentatore che fornisce elettricità al tester di frequenza presenta un’ondulazione eccessiva.In secondo luogo, controlla la presenza di fonti di forte radiazione di segnale vicino al tester di frequenza, come computer, luci fluorescenti o alimentatori switching.In assenza di fonti di forte interferenza del segnale, il display dovrebbe leggere zero.

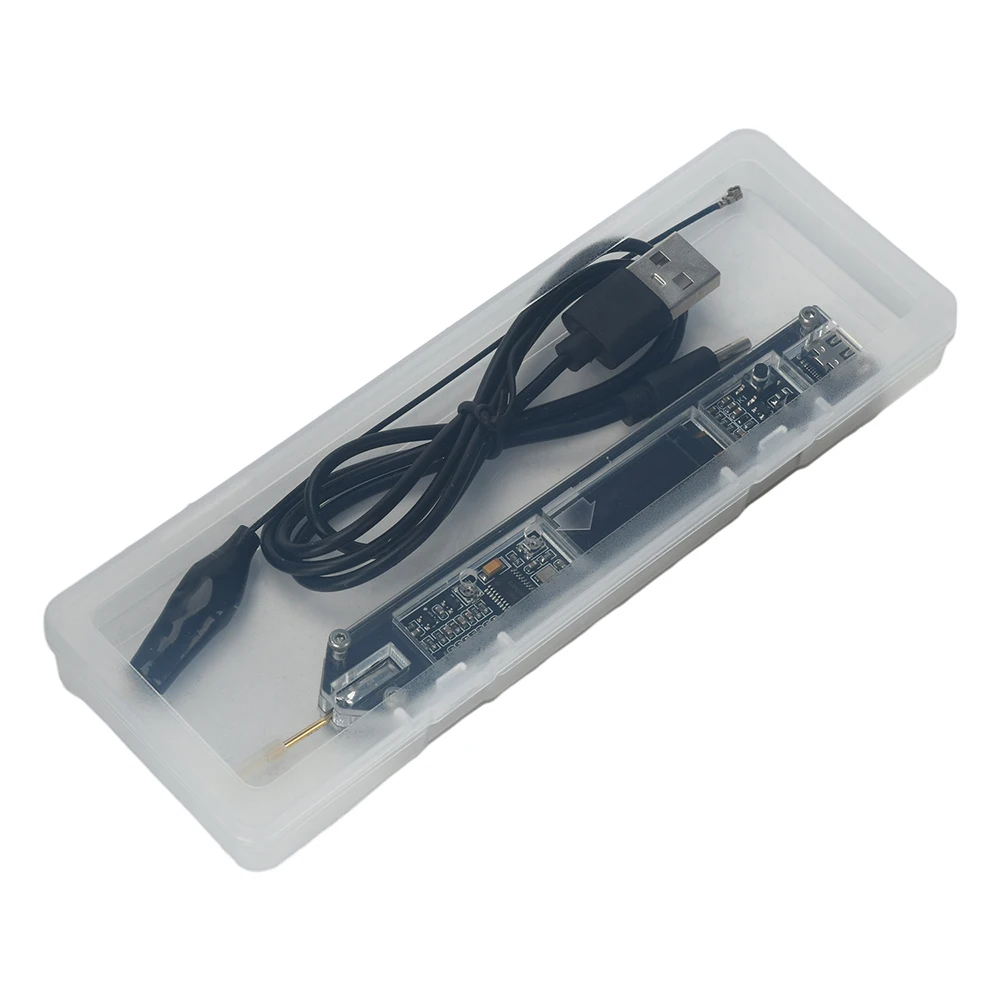

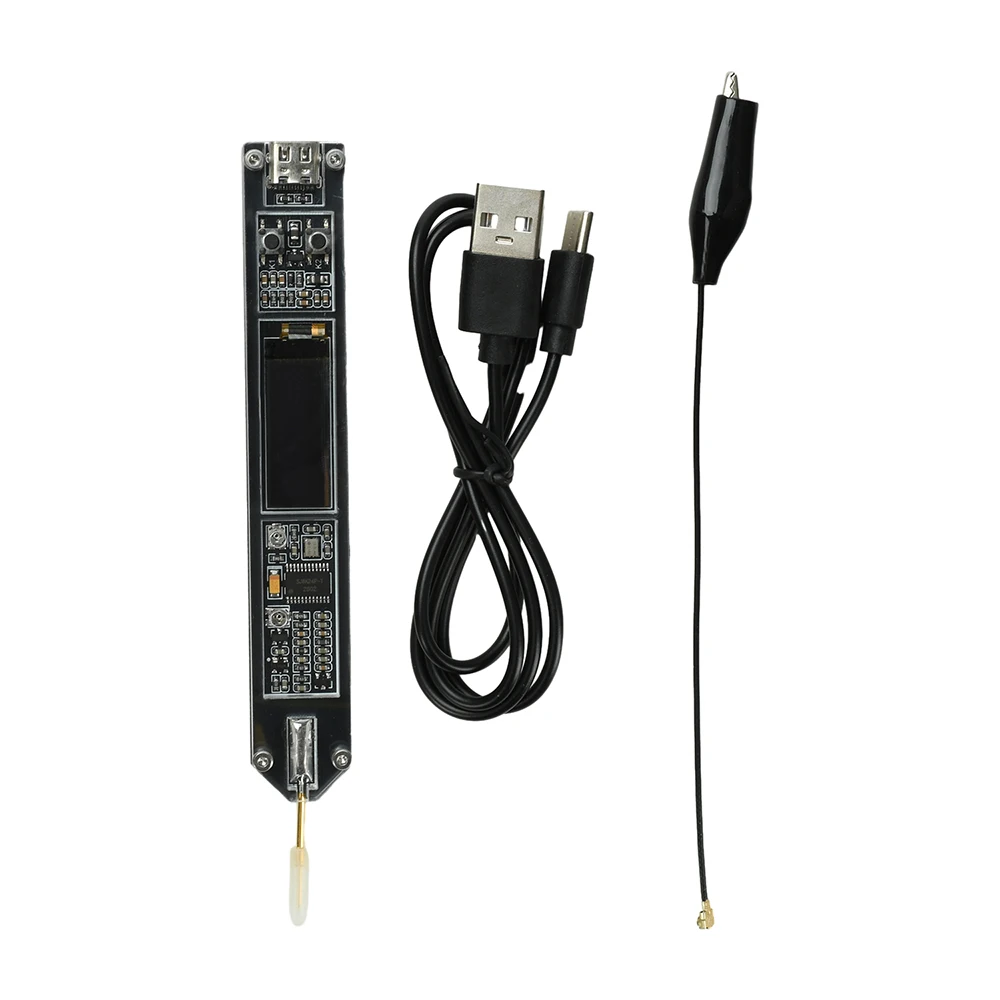

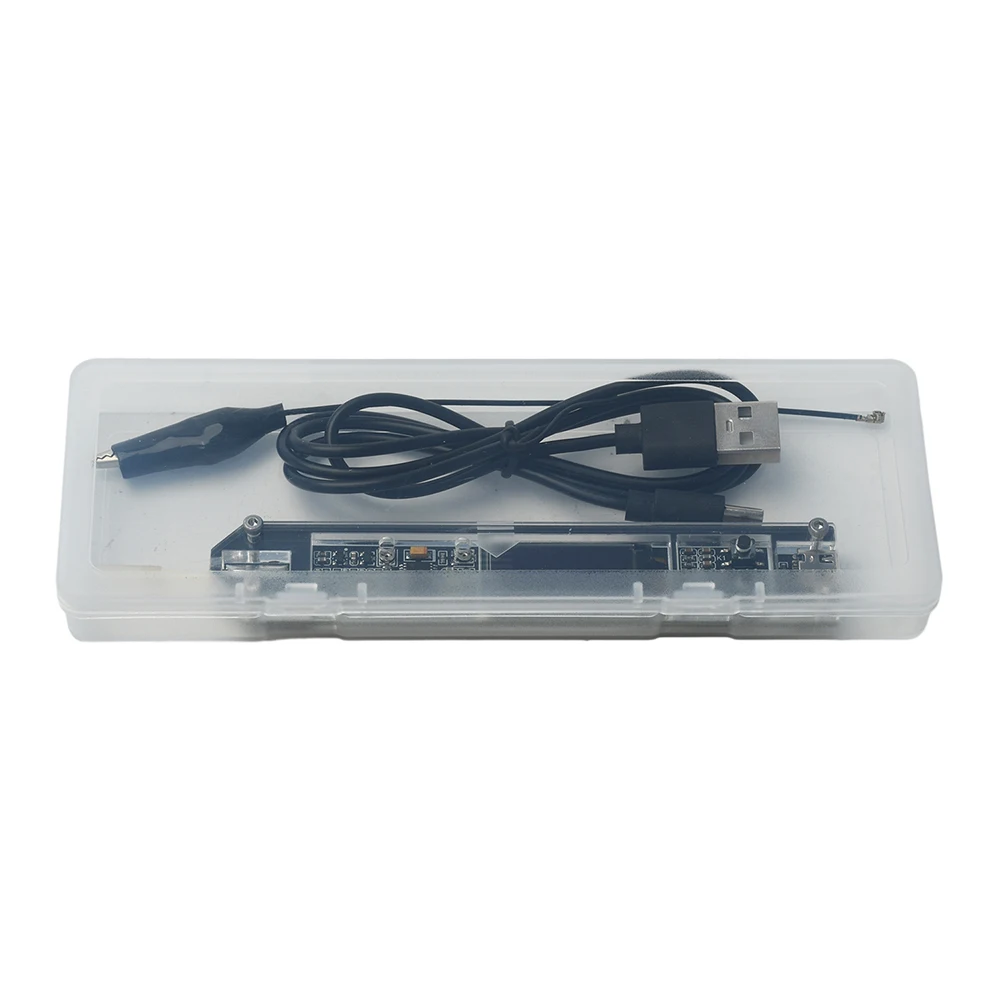

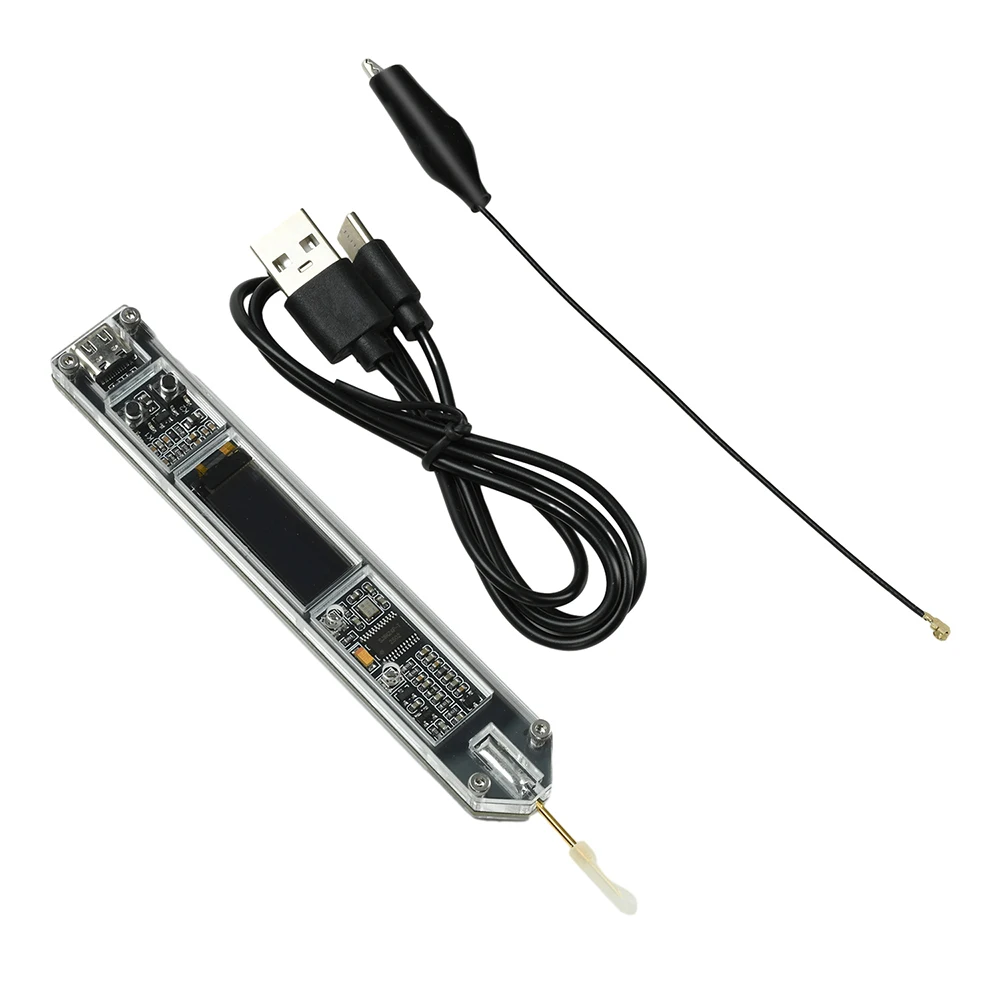

Il pacchetto include:
Contatore di frequenza x1
Cavo di collegamento alimentazione x1
Cavo di collegamento a massa del segnale x1
