Caratteristiche:
1.Design compatto ed esteticamente gradevole con funzionamento a doppio pulsante e circuiti semplificati per facilità d’uso

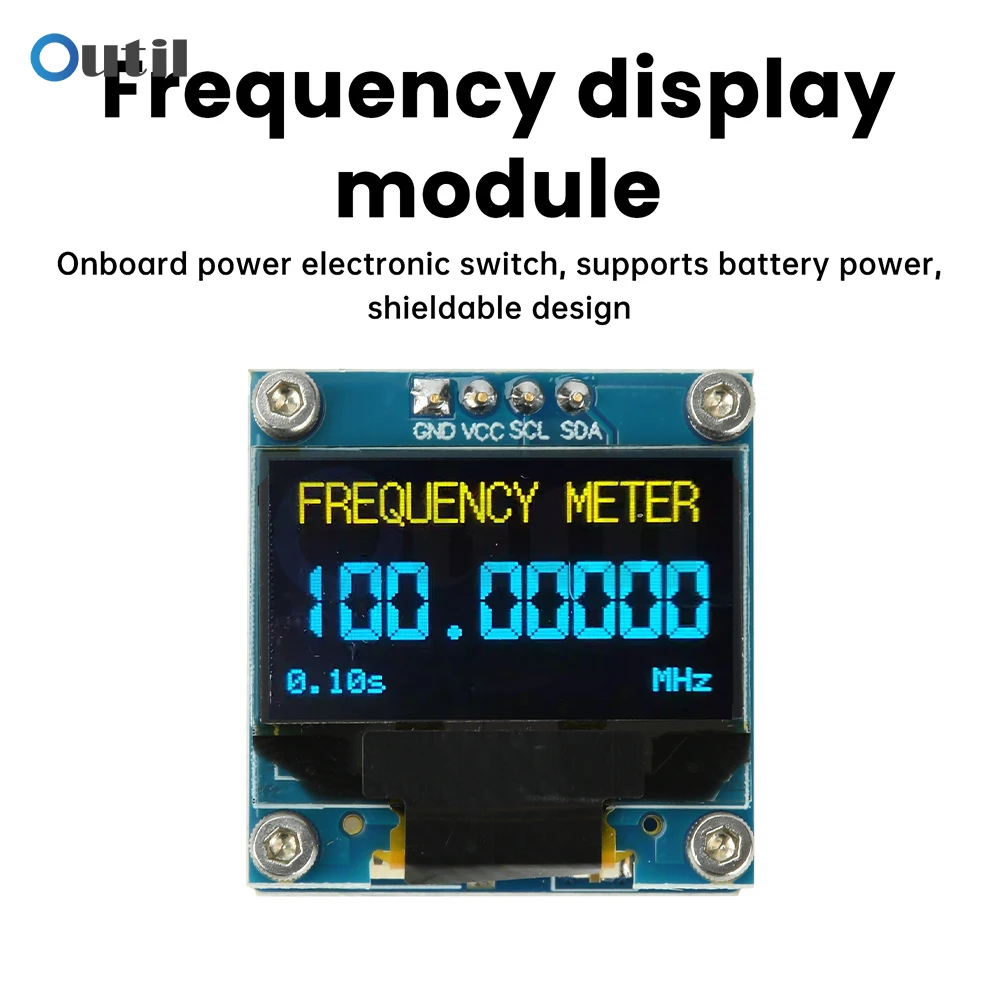

2.L’interruttore elettronico dell’alimentazione di bordo supporta il funzionamento a batteria con capacità di schermatura
3.La base di temporizzazione VC-TCXO con compensazione della temperatura garantisce un’elevata stabilità con una precisione di frequenza di ±2,5 ppm.
4.Controllo unico del gate e algoritmo che eliminano gli interrupt temporali per una maggiore precisione di misurazione.

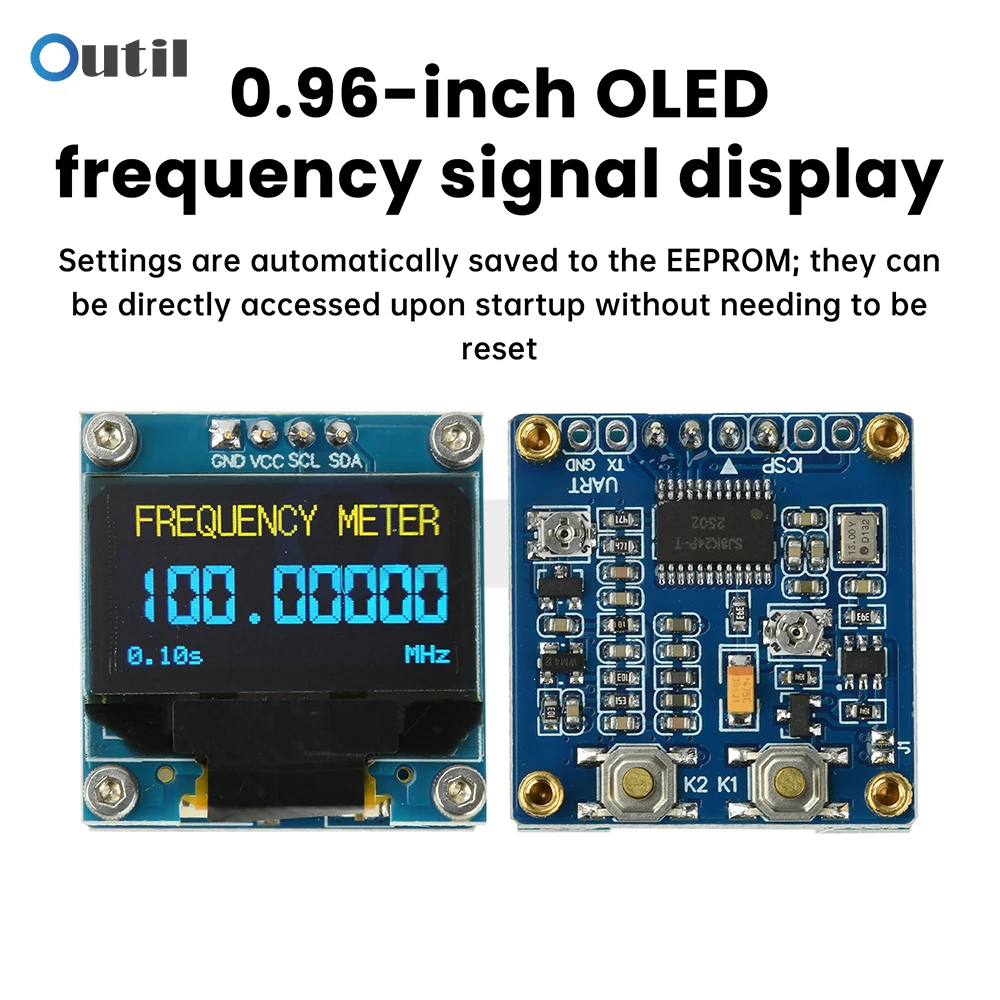

5.Impostazioni salvate automaticamente in EEPROM; non è necessario reimpostare all’accensione
Parametri:
Nome prodotto: modulo display di frequenza
Tensione di esercizio: DC 4,5-9V (5V consigliato)
Corrente operativa: < 30 mA (condizione di test: alimentazione CC 5 V)
Display: OLED da 0,96 pollici
Tempo di apertura: 0,1 / 1,0 secondi
Precisione di Misurazione: 10/1Hz
Intervallo di misurazione: 1KHz-100MHz
Impedenza di ingresso: alta impedenza
Stabilità temporale: ±2,5 ppm
Uscita dati di misurazione: uscita seriale UART
Interfacce integrate: ingresso segnale, interfaccia di alimentazione
Scenari di Applicazione: Visualizzazione di radiofrequenze, misurazione di radiofrequenze, misurazione della frequenza di circuiti oscillanti, screening della frequenza di oscillatori a cristallo, applicazioni embedded, misurazione generale della frequenza.

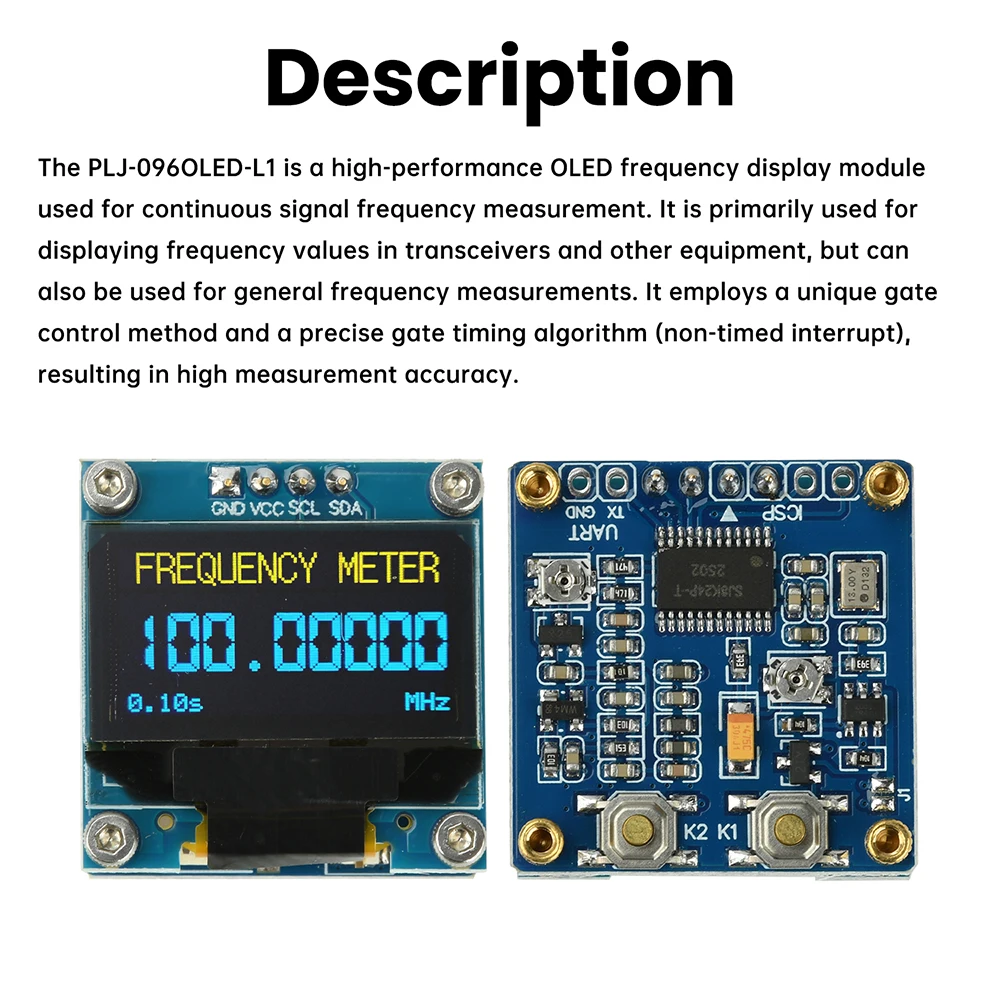

Descrizione:
Il PLJ-096OLED-L1 è un modulo display di frequenza OLED conveniente progettato per la misurazione continua della frequenza del segnale.Utilizzato principalmente per visualizzare i valori di frequenza nei ricetrasmettitori e apparecchiature simili, è adatto anche per la misurazione della frequenza generale.Dotato di un metodo di controllo del gate unico e di un algoritmo di temporizzazione del gate preciso (interruzione non temporizzata), garantisce un’elevata accuratezza di misurazione.

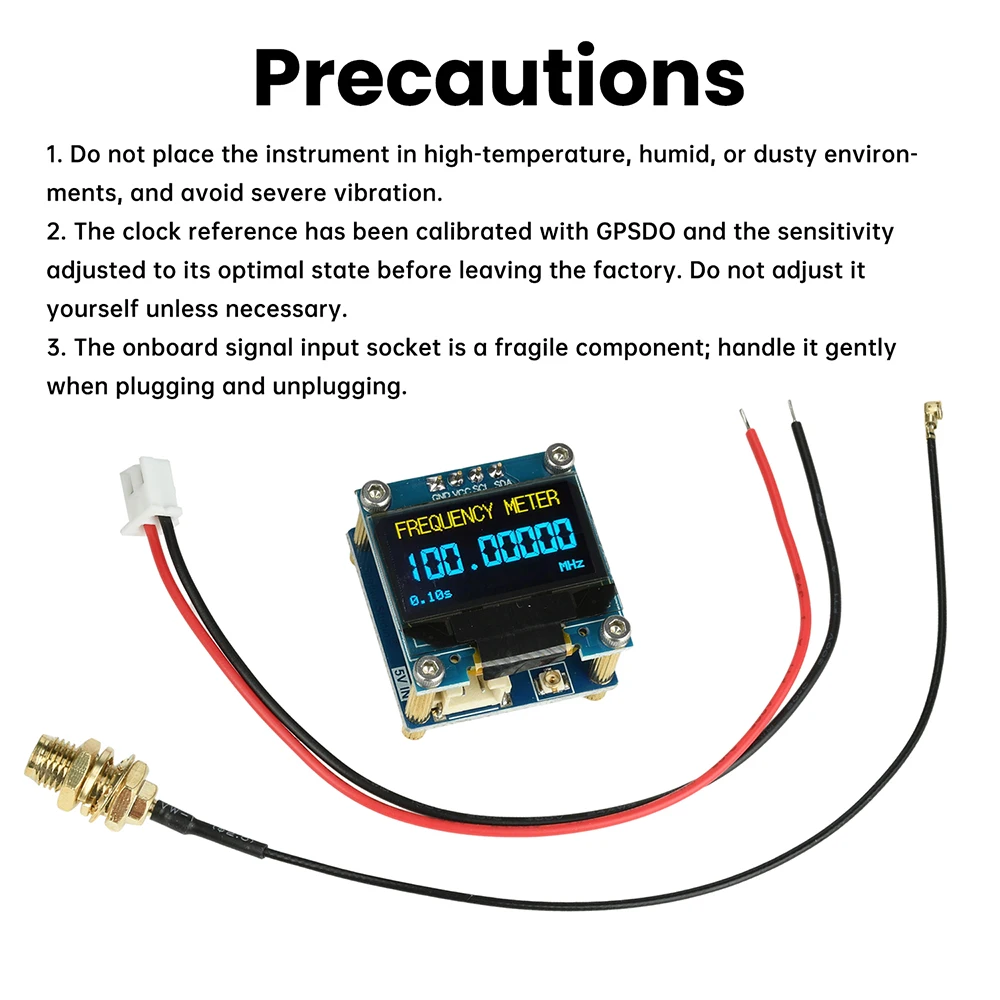

Precauzioni:
1.Evitare di esporre lo strumento a temperature elevate, umidità o ambienti polverosi e prevenire forti vibrazioni.
2.Il riferimento dell’orologio è stato calibrato utilizzando GPSDO e la sensibilità è stata ottimizzata durante la calibrazione di fabbrica.Non modificare queste impostazioni se non è necessario.
3.Il connettore di ingresso del segnale integrato è un componente fragile.Maneggiare con cura durante l’inserimento o la rimozione dei connettori.
Contenuto della confezione:
Modulo x1
Cavo di segnale x1
Cavo di alimentazione x1
