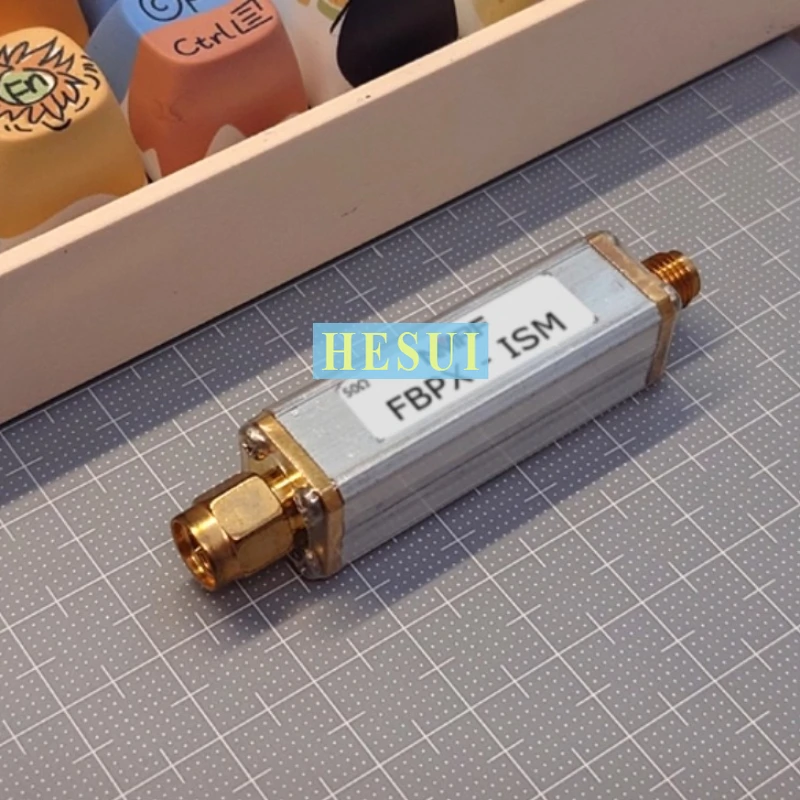

3W 300MHz-470MHz 385MHz Filtro RF BPF Modulo filtro 315MHz 433MHz UHF telecomando senza fili Modulo filtro passa banda ISM

Caratteristiche:

Compatto e leggero, eccellente selettività, elevata inibizione fuori banda

Applicazioni:

Applicazione della banda ISM

315, telecomando UHF 433 MHz

Laboratorio e altre applicazioni altamente selettive

Impedenza: 50 Ohm

Frequenza centrale: 385 MHz

Perdita di inserimento della frequenza centrale: 1,5 ~ 2,0 dB a 385 MHz

Larghezza di banda da 3 dB: da 285 a 490 MHz

Larghezza di banda 30 dB: da 220 a 650 MHz

Banda di arresto superiore a 50 dB: CC ~ 150 MHz e 780 ~ 1800 MHz

Potenza di carico massima: 3 W (35 dBm)

Interfaccia: SMA-M, SMA-F

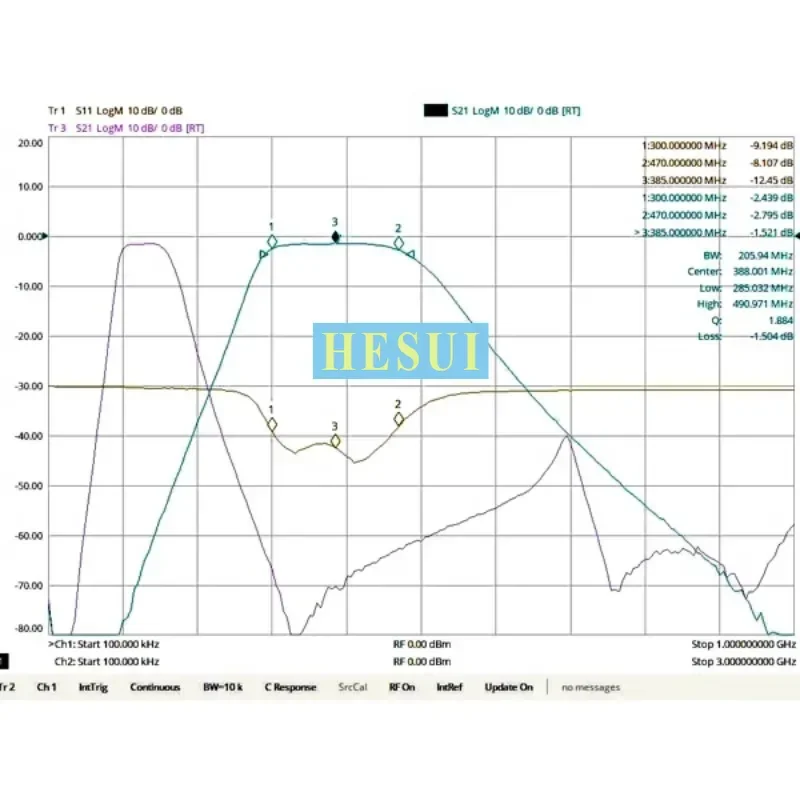

Inserisci il grafico di perdita (la linea blu-verde è S21, la linea giallo-marrone è S11, intervallo di frequenza di scansione: 100kHz-1000MHz.La linea viola è S21 e la gamma di frequenze di scansione è 0,1-3000 MHz.La scala verticale è: 10 dB/div, contrassegnata come larghezza di banda 3 dB):

Diagramma del modello del circuito (Nota: entrambe le porte sono in cortocircuito CC di terra, è necessario prestare attenzione all’applicazione):

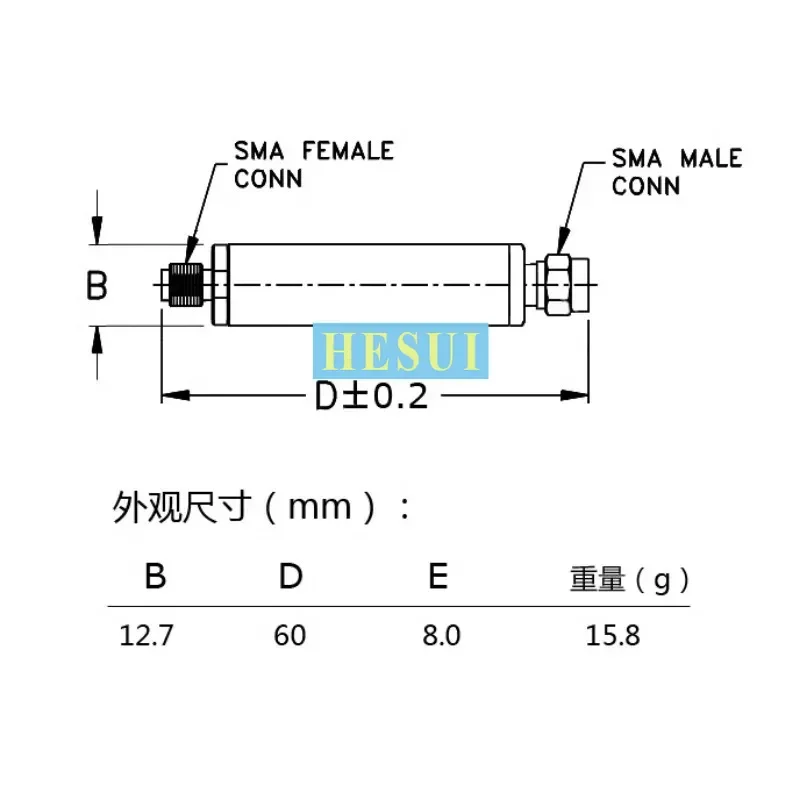

Dimensioni dell’aspetto:
