descrivere:

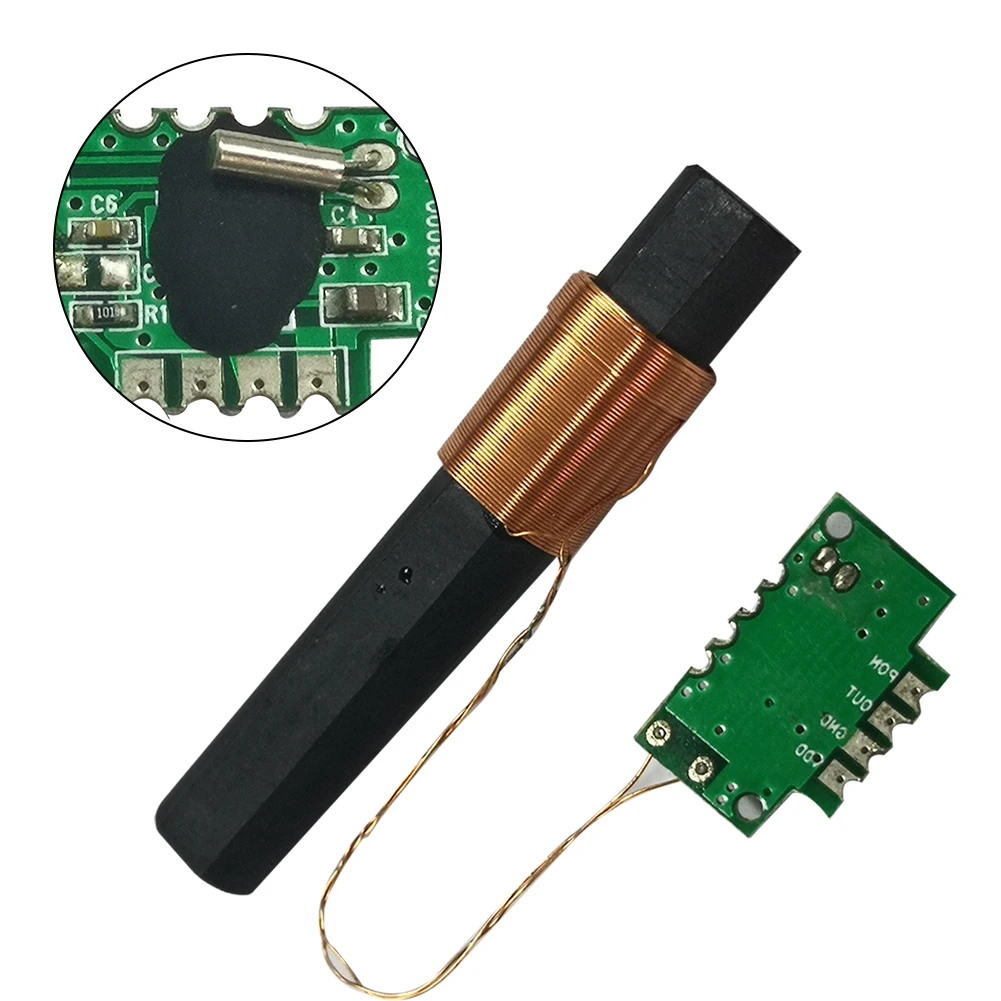

Modulo ricevitore DCF con antenna DCF sintonizzata sul trasmettitore del segnale orario DCF77 (Frankfurt 77,5 kHz).Il segnale di induzione dell’antenna viene inviato all’IC per l’amplificazione, la demodulazione e quindi identificato dall’MCU, in modo che la data e l’ora del centro di temporizzazione siano completamente coerenti.
Di seguito troverai una configurazione e uno schema elettrico importanti.
Specifiche tecniche
Codice prodotto: DCF-1060N-800
Categoria RCCM: modulo a frequenza singola DCF/77.5KHz
Dimensioni PCBA: 21,5×13,5×1,0 mm/FR4
Dimensioni dell’antenna: AR10x60mm/Alto Q
Frequenza nominale: 77,5 KHz±300 Hz
Sensibilità: 26±2dB
IC di ricezione: SP6007
• Tensione operativa: 1,1…3,3 V
• Consumo di corrente: 85 μA max
• Frequenza di ricezione: 77,5 KHz
• Dimensioni scheda (senza antenna) LxWxH: 22×13,5×1 mm
• Qualità dell’antenna: LxØ: 60x10mm
• Fornitura: 1 pezzo
⇒ Modulo ricevitore DCF con antenna
• connettersi:
⇒ Terra = Pin G
⇒ Tensione operativa = Pin V
⇒ dati = pin T
⇒ Accensione/spegnimento = Pin P1
• Nota importante:
⇒ PIN P1 è un interruttore on/off e deve essere impostato su logica bassa.
Nota:I moduli a frequenza singola non possono essere commutati tra frequenze diverse di DCF/WVB/HBG/BPC, i moduli a doppia frequenza JJY possono essere commutati tra 40K/60K due frequenze, per creare un determinato modulo a frequenza singola, è possibile ricevere solo segnali in questa banda di frequenza.
Il pacchetto include:
1 * Modulo ricevitore
