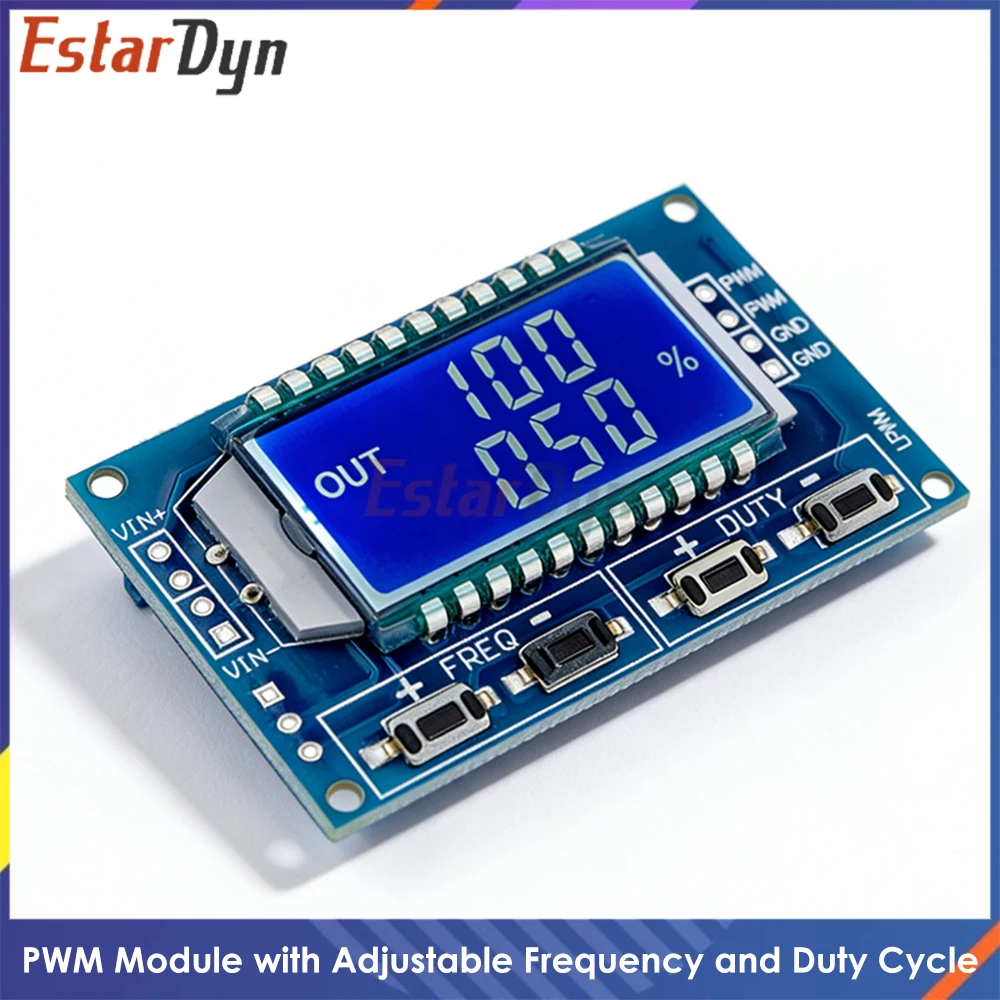

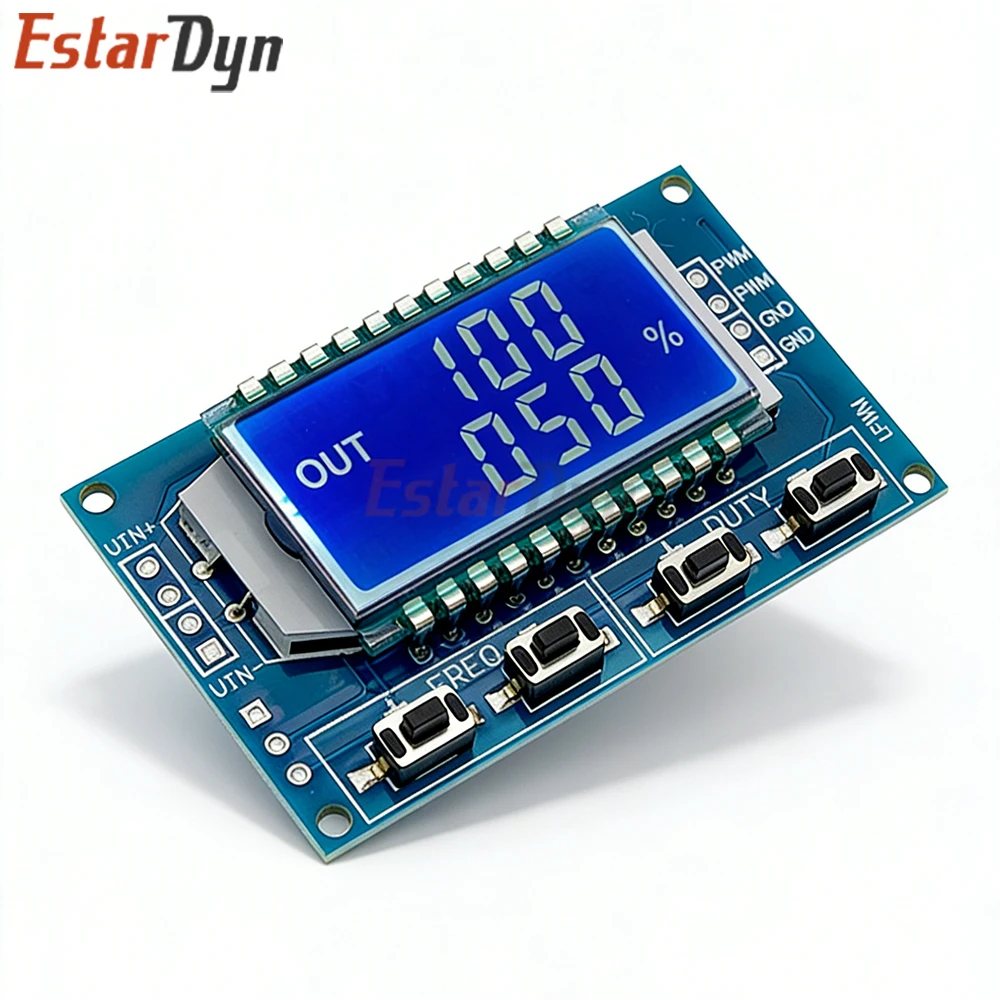

Punti salienti del modulo:
1. Frequenza del display LCD e ciclo di lavoro, molto chiari, l’uscita PWM può essere impostata sulla frequenza e sul ciclo di lavoro;
Ampia gamma di frequenze, alta precisione;
Comunicazione seriale, livello TTL
Innanzitutto, la descrizione del modulo
Uscita PWM, è possibile impostare la frequenza, il ciclo di lavoro;
La frequenza è divisa in quattro gamme, commutazione automatica:
XXX (nessun punto decimale): l’unità più piccola è 1Hz, l’intervallo di valori è 1Hz ~ 999Hz;
X.XX (punto decimale al cento) l’unità più piccola è 0,01 Khz, l’intervallo è 1,00 Khz ~ 9,99 Khz;
XX.X (punto decimale in dieci): l’unità più piccola è 0,1 Khz; intervallo di valori di 10,0 KHz ~ 99,9 KHz
X.X.X (punto decimale in dieci e centinaia): l’unità più piccola è 1Khz; intervallo di valori 1KHz ~ 150KHz

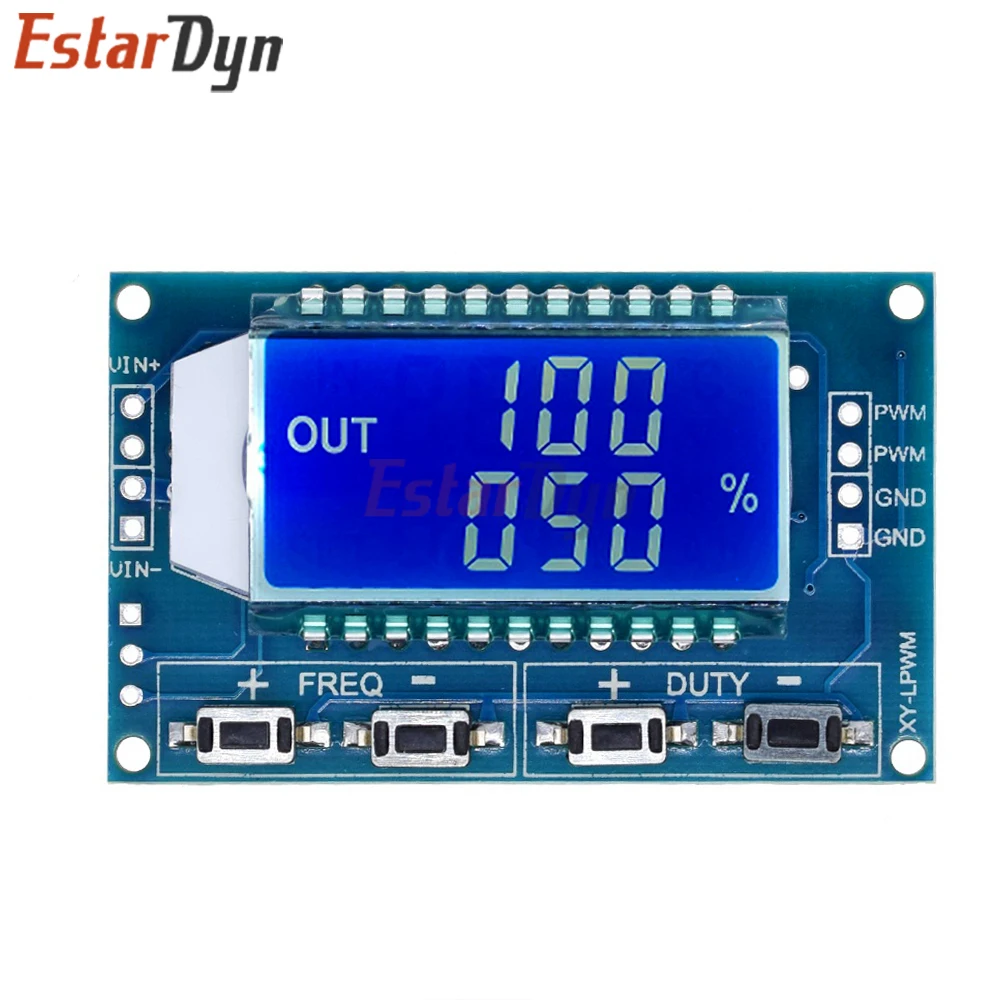

visualizzazione della frequenza: 100 indica l’impulso di uscita PWM 100Hz;
1.01 indica l’impulso dell’uscita PWM 1.01K;
54,1 indica che l’uscita PWM ha un impulso di 54,1 kHz;
1.2.4 indica che l’uscita PWM è un impulso di 124 kHz;
Intervallo del ciclo di lavoro: 0 ~ 100%;
Tutti i parametri impostati, lo spegnimento viene salvato automaticamente.
In secondo luogo, le impostazioni dei parametri

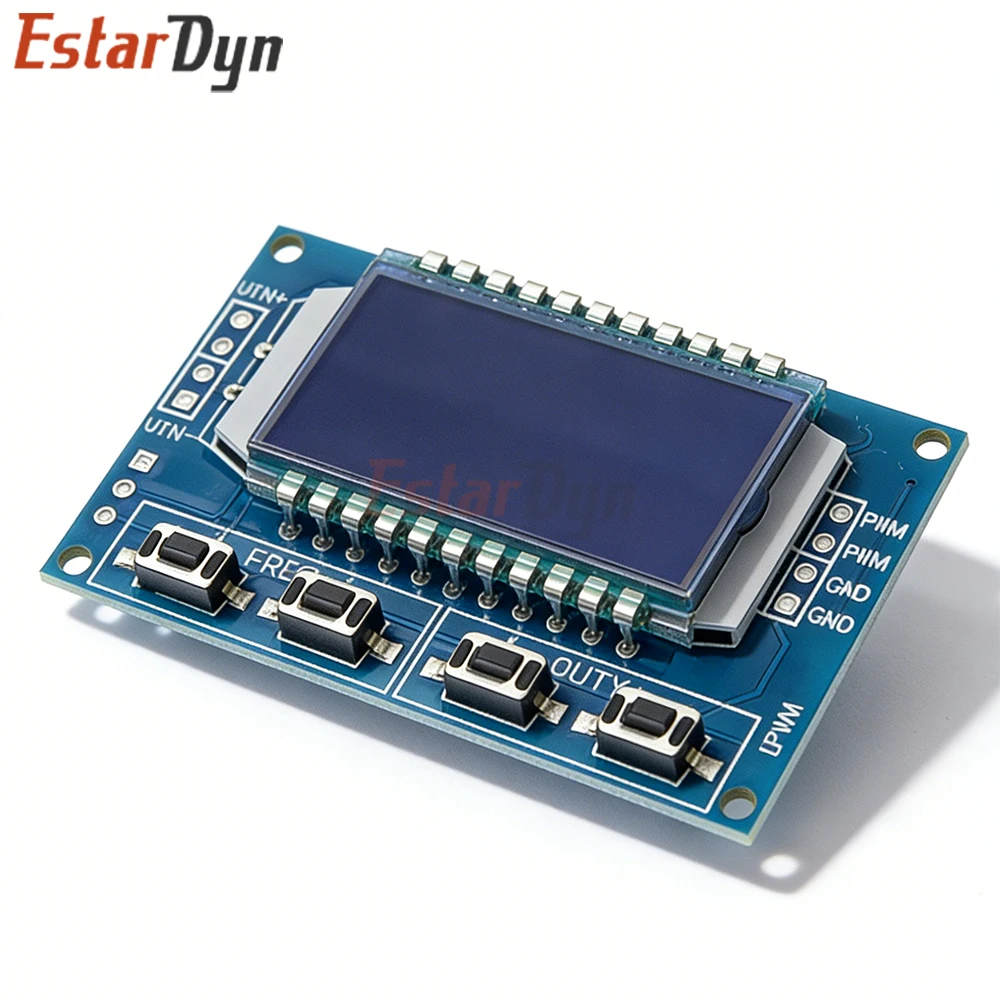

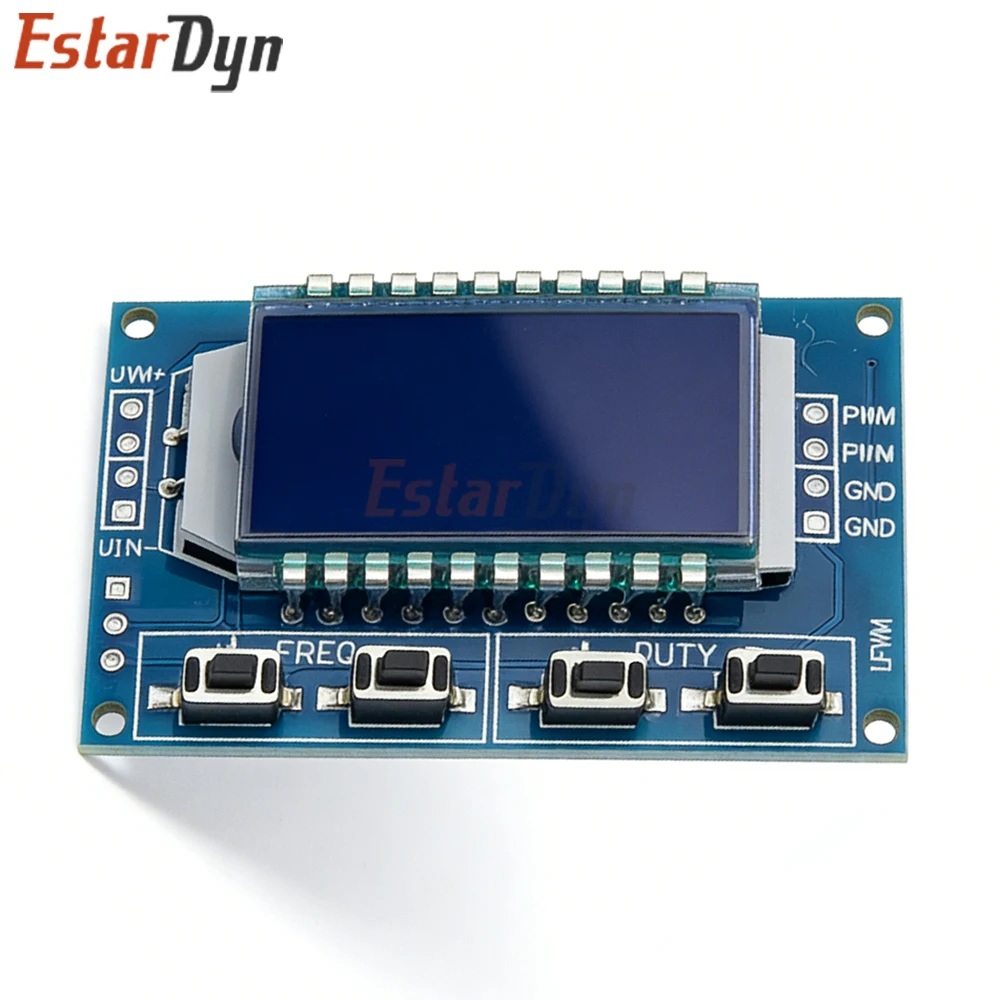

Il modulo ha quattro tasti indipendenti, utilizzati per impostare la frequenza e il ciclo di lavoro, supportare il tocco (aumentare o diminuire un’unità) e premere a lungo (aumento o diminuzione veloce), impostare i parametri salvare automaticamente, spegnere Non perso.
In terzo luogo, i parametri del modulo:
Tensione di funzionamento: 3,3 ~ 30 V;
Gamma di frequenza: 1Hz ~ 150KHz;
Precisione della frequenza: la precisione in ciascun intervallo è di circa il 2%;
Capacità di carico del segnale: la corrente di uscita può essere di circa 5 ~ 30 mA;
Ampiezza di uscita: ampiezza PWM uguale alla tensione di alimentazione;
Temperatura ambiente: -20 ~ +70°.
In quarto luogo, l’ambito di applicazione:
Utilizzato come generatore di segnali ad onda quadra, genera segnali ad onda quadra per lo sviluppo e l’uso sperimentale;
Utilizzato per generare un segnale ad onda quadra che controlla il driver del motore;
generare impulsi regolabili per l’uso dell’MCU;
generare impulsi regolabili, controllare il circuito pertinente (velocità di regolazione PWM e altre applicazioni).

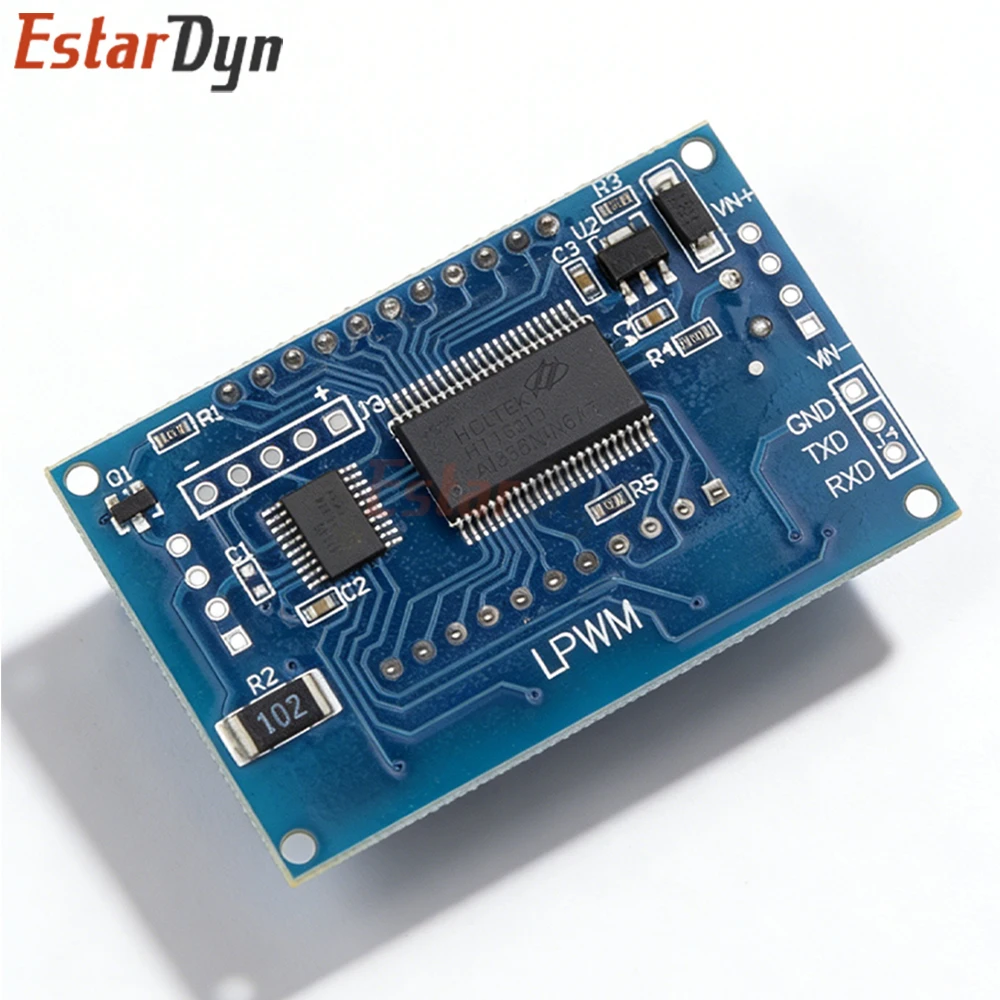

5, controllo seriale (comunicazione di livello TTL a chip singolo)
Standard di comunicazione:
9600 bps Bit dati: 8
Bit di stop: 1
Check digitare: nessuno
Controllo del flusso: nessuno
1, impostare la frequenza del PWM
“F101”: impostare la frequenza su 101 HZ (da001 a 999)
“F1.05”: imposta la frequenza di 1,05 KHZ (1,00 ~ 9,99)
“F10.5”: impostare la frequenza su 10,5 KHZ (10,0 ~ 99,9)
“F1.0.5”: imposta la frequenza di 105 KHZ (1,0 ~ 1,0)
2, impostare il ciclo di lavoro PWM
“DXXX”: impostare il ciclo di lavoro PWM su XXX; (001 ~ 100)
Ad esempio D050, impostare il ciclo di lavoro PWM è del 50%
3, leggere i parametri impostati
Invia una stringa “lettura” per leggere i parametri impostati.
Imposta il reso con successo: GIÙ;
La configurazione non è riuscita a restituire: FALL.
