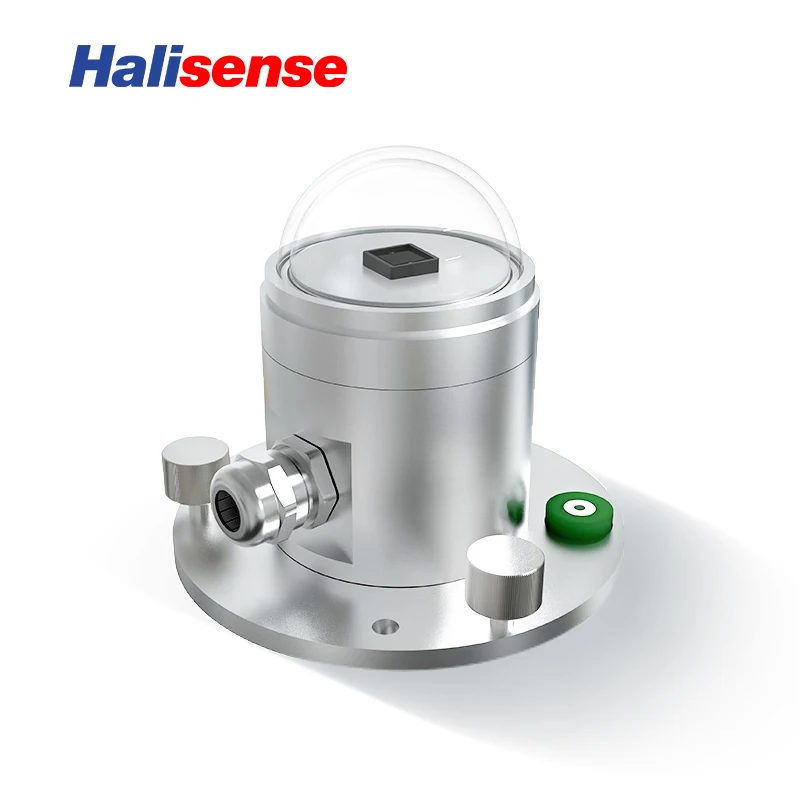

Sensore di Irradianza Solare Trasmettitore Meteorologico

Sensore trasmettitore di irraggiamento solare 0-5V/0-10V/4-20MA/RS485, rilevatore meteorologico di radiazione solare per esterni

Uscita analogica

• Gamma di alimentazione: 10V~30V DC (la tensione di uscita 0-10V richiede 24VDC)

• Uscita: 4-20mA, 0-5V, 0-10V

• Consumo massimo di energia

• Potenza attuale: 0,08W

• Tensione in uscita: 0,08W

• Umidità di funzionamento: 0%~100%RH

• Temperatura di esercizio: -40 °C ~ 60 °C

• Gamma spettrale: 0,3~3μm

• Gamma di misurazione: 0~1800W/m2

• Risoluzione: 1W/m2

• Tempo di risposta <=10S

• Non lineare <+-2%

• Stabilità annuale <+-2%

• Risposta cosinese <+-10%

• Lunghezza della linea 60 cm

Cablatura

	Colore del cavo	Descrizione
Potenza	Marrone	Alimentazione (10~30V DC)
	Nero	Potenza-
Comunicazione	Blu	Signal+
	Verde	Segnale-

Formula di calcolo

Metodo di calcolo dell’uscita del segnale di tipo corrente

Ad esempio, l’intervallo è 0~1800W/m2, uscita 4~20mA.Quando il segnale di uscita è di 12mA, viene calcolato il valore attuale della radiazione solare.

L’intervallo di radiazione solare è compreso tra 1800 W/m2 ed è espresso da un segnale di corrente di 16 mA, 1800 W/m2/16 mA = 112,5 W/m2./mA, cioè, 1mA di corrente rappresenta una variazione della radiazione solare di 112,5W/m2, valore misurato 12mA-4mA=8mA, 8mA*112,5W/

M2/mA = 900W/m2, il valore attuale della radiazione solare è 900W/m2.

Calcolo della conversione del segnale di uscita del tipo di tensione

Ad esempio, il range è 0~1800W/m2, uscita 0-10V.Quando il segnale di uscita è 5V, viene calcolato il valore attuale della radiazione solare.sole

L’intervallo di radiazione è di 1800W/m2, espresso tramite un segnale di tensione di 10V, 1800W/m2/10V=180W/m2/V, cioè elettricità.

La pressione 1V rappresenta una variazione della radiazione solare di 180W/m2, valore misurato 5V-0V=5V, 5V*180W/m2/V=900W/m2, corrente solare.

Il valore di radiazione è 900 W/m2.

Uscita RS485

• Gamma di alimentazione: 10V~30V DC

• Uscita: RS 485 (protocollo standard Modbus-RTU)

• Consumo energetico: 0,08W

• Umidità di funzionamento: 0%~100%RH

• Temperatura di esercizio: -40 °C ~ 60 °C

• Gamma spettrale: 0,3~3μm

• Gamma di misurazione: 0~1800W/m2

• Risoluzione: 1W/m2

• Tempo di risposta: ≤ 10 secondi

• Non lineare: <±2%

• Stabilità annuale: ≤ ± 2%

• Risposta cosinusoidale: ≤ ± 10%

• Lunghezza della linea: 60 cm

Cablatura

	Colore del cavo	Descrizione
Potenza	Marrone	Alimentazione (10~30V DC)
	Nero	Potenza-
Comunicazione	Giallo	485+
	Blu	485-

Metodo di installazione

1.Una volta completata l’installazione, rimuovere la copertura protettiva.

2.Assicurati che la staffa sia installata e che il sensore di radiazione sia parallelo al suolo.

3.Fissa il sensore alla staffa di montaggio utilizzando una vite attraverso il foro di montaggio sul sensore.

4.Si prega di notare che la copertura antipolvere non deve essere danneggiata durante il processo di installazione, per non compromettere la precisione della misurazione.

Dimensioni del prodotto

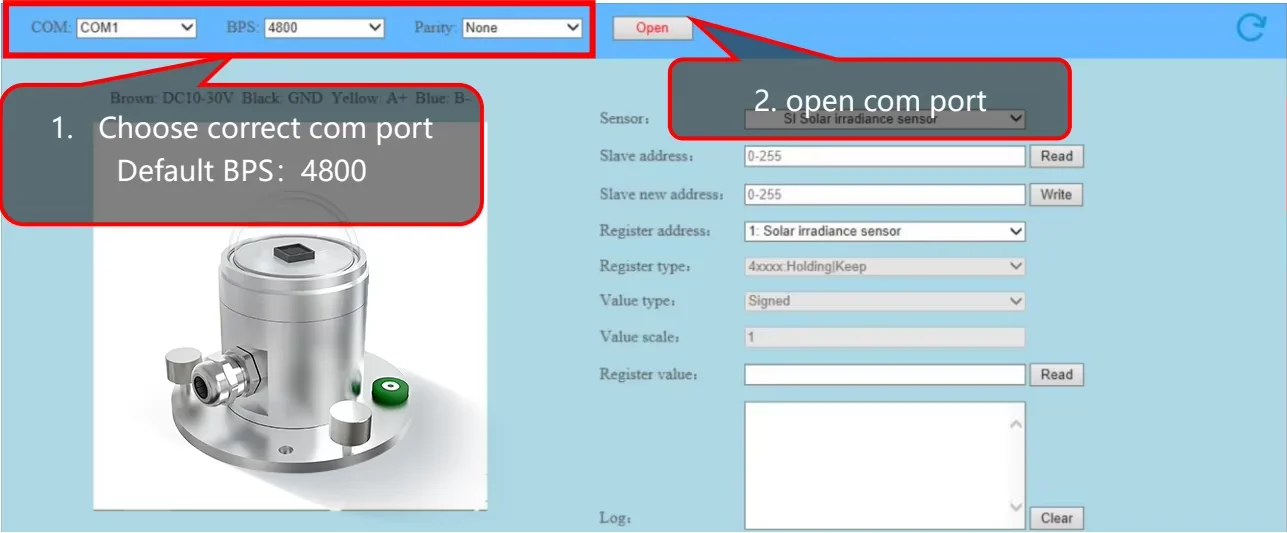

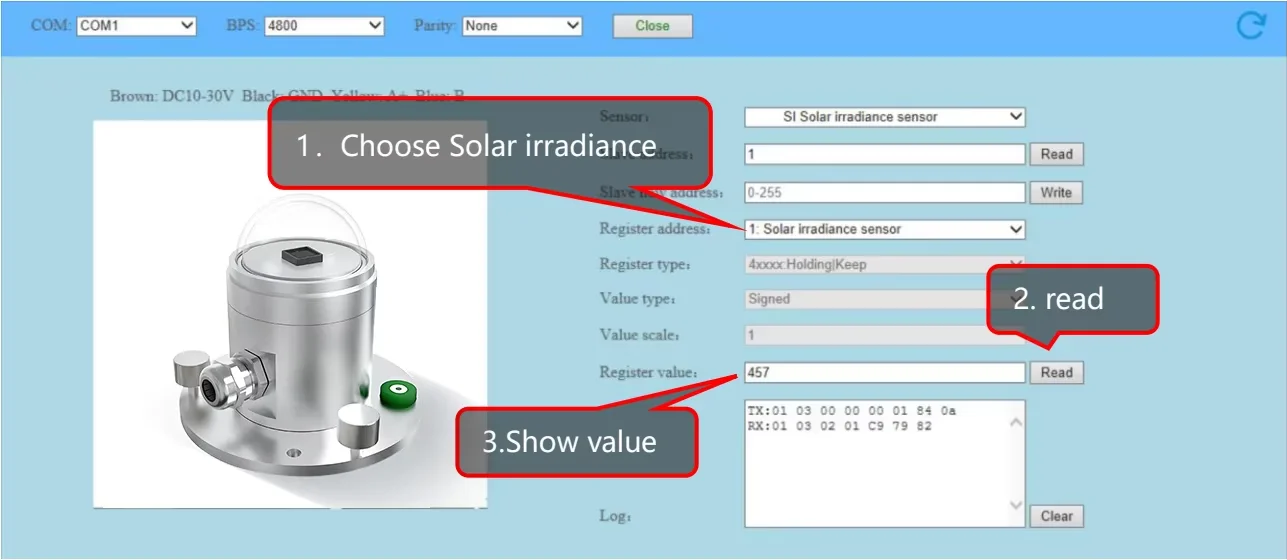

fornire lo strumento di configurazione
