1.Parametri del prodotto

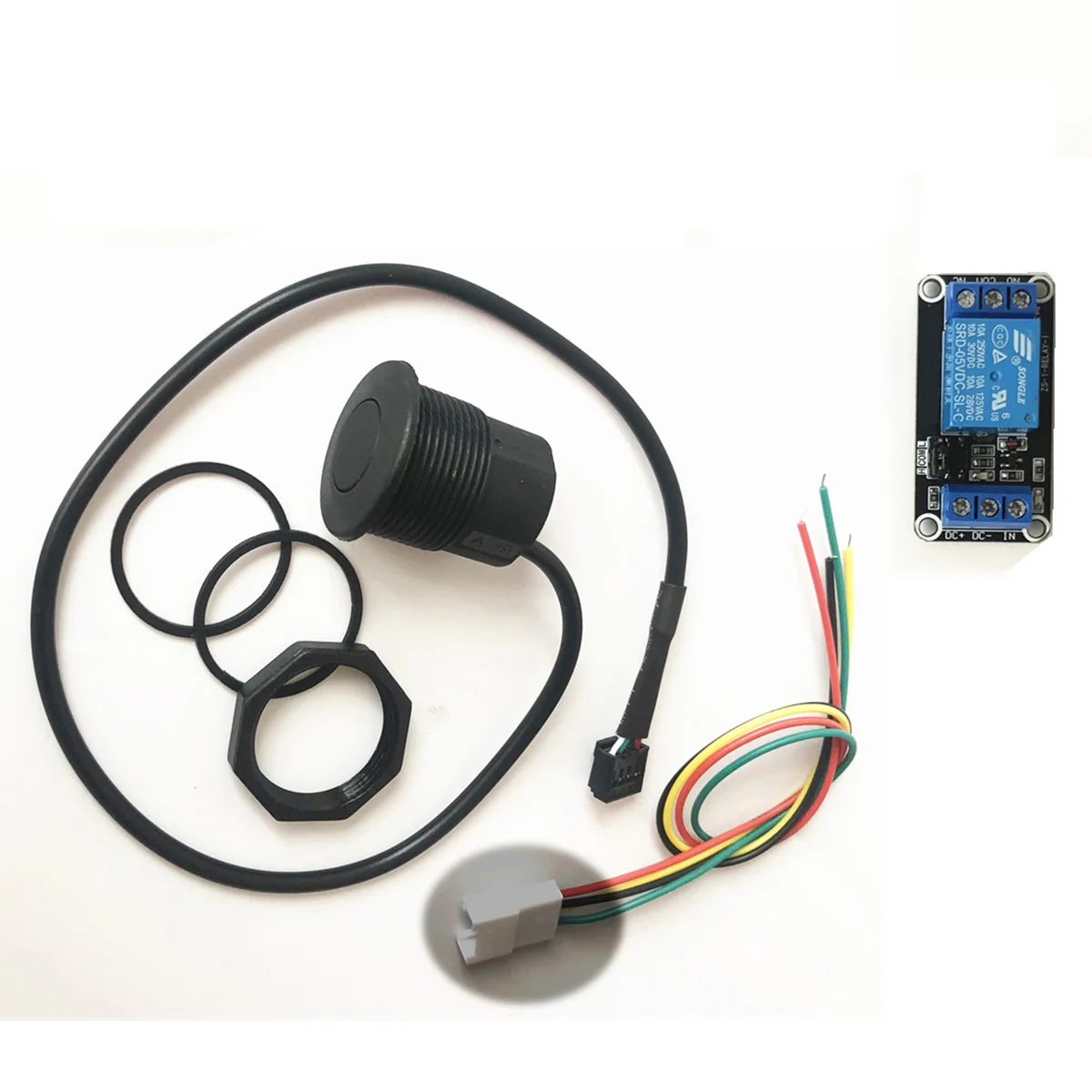

1.1 Sensore a ultrasuoni con modulo relè opzionale
– Modello n.: GL-A19-SW
– Nome prodotto: modulo interruttore sensore ad ultrasuoni
– Valore soglia: 0,5/1,5/2 m/personalizzato tra 28~450 cm.
– Zona cieca: 0 ~ 28 cm
– Tipo di connettore di uscita: HY2.0-4P
-Temperatura di lavoro: -15℃~60℃
– Umidità di lavoro: max.80% di umidità relativa
– Tensione di funzionamento: 3,3 ~ 5 V CC
– Corrente di lavoro: <=8 mA
– Corrente in standby: <10uA
– Livello di protezione dell’alloggiamento del sensore: IP67
– Progettazione di protezione elettrostatica.Conforme alla direttiva EMC EN61000-6-1.
Norma IEC61000-4-2
1.2 Modulo relè
– Ingresso: livello alto o livello basso
– Tensione nominale della bobina: 5 V CC
– Tensione nominale dell’interruttore: 125/250 V CA, 28 V/30 V CC
– Corrente nominale dell’interruttore: 10 A
– Livello di protezione: non impermeabile.
2.Schema elettrico tra il sensore e il modulo relè.
– Il relè ha 3 terminali di ingresso:
DC+ e DC- sono terminali di alimentazione collegati a 5 V DC.IN è l’ingresso del segnale che può essere collegato a TX o RX.
– Il modulo relè è dotato di un ponticello che può essere utilizzato per collegare i terminali “H” e “COM, oppure “L” e “COM”.
“H” significa che la bobina verrà attivata dall’ingresso di tensione di alto livello.
“L” significa che la bobina verrà attivata dall’ingresso di tensione di basso livello.
– L’interruttore del relè ha 3 terminali: NC (normalmente chiuso), COM e NO (normalmente aperto).
3.Caratteristiche attraenti del sensore a ultrasuoni
– Misurazione precisa
– Basso consumo energetico
– Protezione IP67
Il corpo principale del sensore è sigillato ermeticamente con colla.Protegge in modo sicuro il circuito e prolunga la vita del sensore.
Nota: il modulo relè non è impermeabile.
– I prodotti sono fabbricati nella nostra fabbrica certificata ISO9001.Ogni prodotto supera una serie di test rigorosi e porta un codice di tracciabilità univoco.
4.Dimensioni e installazione del prodotto
Unità: mm
Per impostazione predefinita, la lunghezza del cavo del sensore è di 320 mm.
Contattaci per favore se desideri personalizzare un cavo più lungo.
5.Uscita sensore ad ultrasuoni
Definizione dell’uscita del sensore:
5.1 Funzione del terminale RX
– Se il terminale RX è sospeso (intelligenza) o dispone di ingresso VOH (livello alto), il modulo emette il valore elaborato (dati di distanza), che è più stabile e il tempo di risposta è di 500 mS.
– Se il terminale RX dispone di ingresso VOL (collegato a GND), il modulo emette valore in tempo reale e il tempo di risposta è 100 mS.
Nota: il terminale RX rileva lo stato dell’ingresso solo entro 1 secondo brevemente dopo l’accensione del sensore.

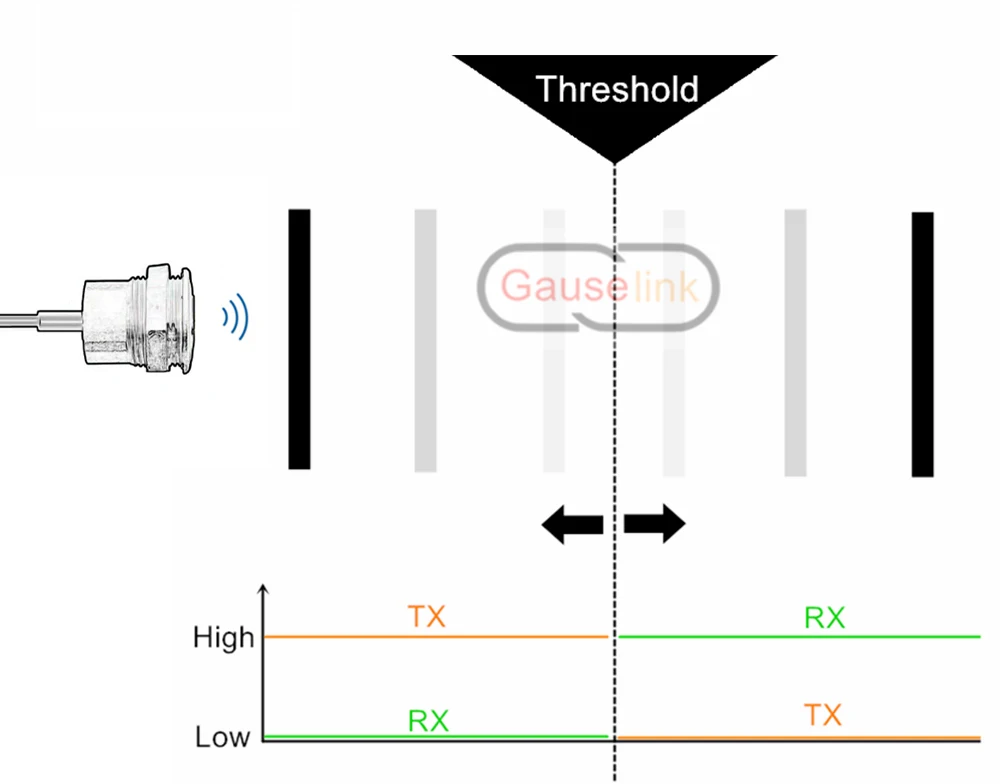

5.2 Funzione del terminale TX
– Quando un oggetto piatto appare più vicino alla soglia, il terminale TX emette un livello alto (VOH).
Nota: la tensione di alto livello è solo un segnale e non ha capacità di pilotaggio.(Non può essere utilizzato per azionare il relè.)
– Quando non c’è oggetto o oggetto è più lontano della soglia, il terminale TX emette un livello basso (VOL).
– Per aumentare la stabilità dell’uscita, lo stato dell’uscita del terminale TX verrà mantenuto per circa 500 ms quando l’oggetto entra o esce dalla soglia.
Nota:
I terminali TX e RX del modulo sensore emettono solo segnali di livello alto e basso e non hanno capacità di azionamento.Il segnale di livello alto/basso viene immesso nel modulo relè.
Se sono necessarie rilevazioni su più direzioni, 2 o più sensori possono funzionare in parallelo e insieme fornire ingresso a 1 modulo relè, come dimostrato di seguito.
6.Metodo per modificare il valore di soglia del sensore
Velocità di trasmissione: 9600 bps.
Nota importante: la sequenza di (3.1) e (3.2) non può essere invertita.La soglia può essere modificata solo in una finestra di breve durata che è di 400 ms dopo l’accensione.
Nei SKU offriamo una soglia di 0,5/1,5/2 m.Se desideri un’altra soglia, effettua un ordine con SKU “Altro – Personalizza” e lascia una nota con l’ordine o contatta l’assistente vendite per specificare la soglia, che può essere personalizzata tra 28~450 cm.
In ogni caso è possibile impostare o reimpostare la soglia, seguendo le istruzioni nella sezione 6 della descrizione del prodotto.

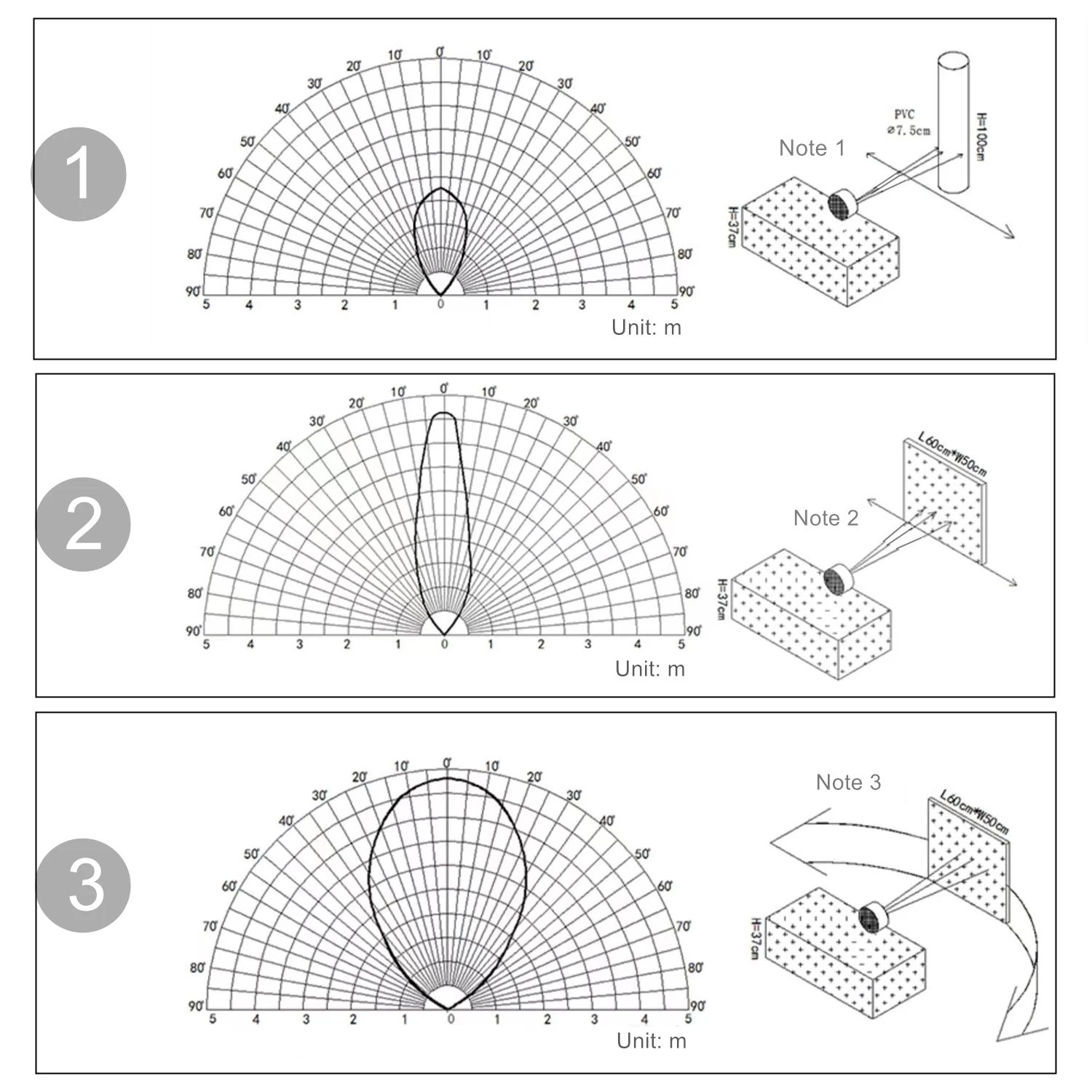

7.Intervallo di rilevamento di riferimento in laboratorio
Fare riferimento allo schizzo qui sotto.
I dati sono stati raccolti da oggetti specifici che si spostano in 3 modi davanti alla sonda del sensore:
①
L’oggetto è un tubo in PVC (altezza 1000*diametro,75 mm) che si muove in parallelo con l’asse X
②
L’oggetto è un cartoncino piatto (dimensioni 600*500 mm) che si muove in parallelo con l’asse X.Il sensore è in grado di rilevare fino a 450 cm (4,5 m).
③
L’oggetto è lo stesso pannello di carta piatto (600*500 mm) con 2, ma si muove in linea tangente con l’onda dal sensore.
Gentile attenzione:
I dati qui mostrati sopra provengono da un laboratorio interno e non da informazioni contrattuali. Tuttavia, aiuta meglio i clienti a comprendere il prodotto. Si prega di mantenere un margine sufficiente nella vostra applicazione reale.
