Sensore di tensione e croce zero per monitoraggio energia

Modulo di misurazione specializzato progettato per funzionare con il   SDK di RBgrid.io  e   App RBgrid.Combina un sensore di tensione di precisione basato sul trasformatore ZMPT107-1 e un rilevatore Zero-Cross ad alta velocità, garantendo una sincronizzazione accurata della misurazione con la frequenza di rete.

Specifiche Chiave

Sezione di Misurazione:

• Trasformatore di corrente: ZMPT107-1 (2mA/2mA)

• Intervallo di misurazione: 0-250 V CA

• Precisione: ±0,5%

• Segnale di uscita: 0-3,3V (centrato a 1,65V)

Rilevatore di Attraversamento Zero

• Circuito: Ponte di diodi + optoisolatore PC817

• Tempo di risposta: <100 µs

• Segnale di uscita: Digitale 3.3V (attivo basso)

• Frequenza di attivazione: 100/120 Hz (a 50/60 Hz di rete)

Parametri generali:

• Tensione di alimentazione: 3,3 V CC

• Consumo attuale: <20 mA

• Isolamento: 4000V RMS

• Temperatura di esercizio: -20°C…+70°c

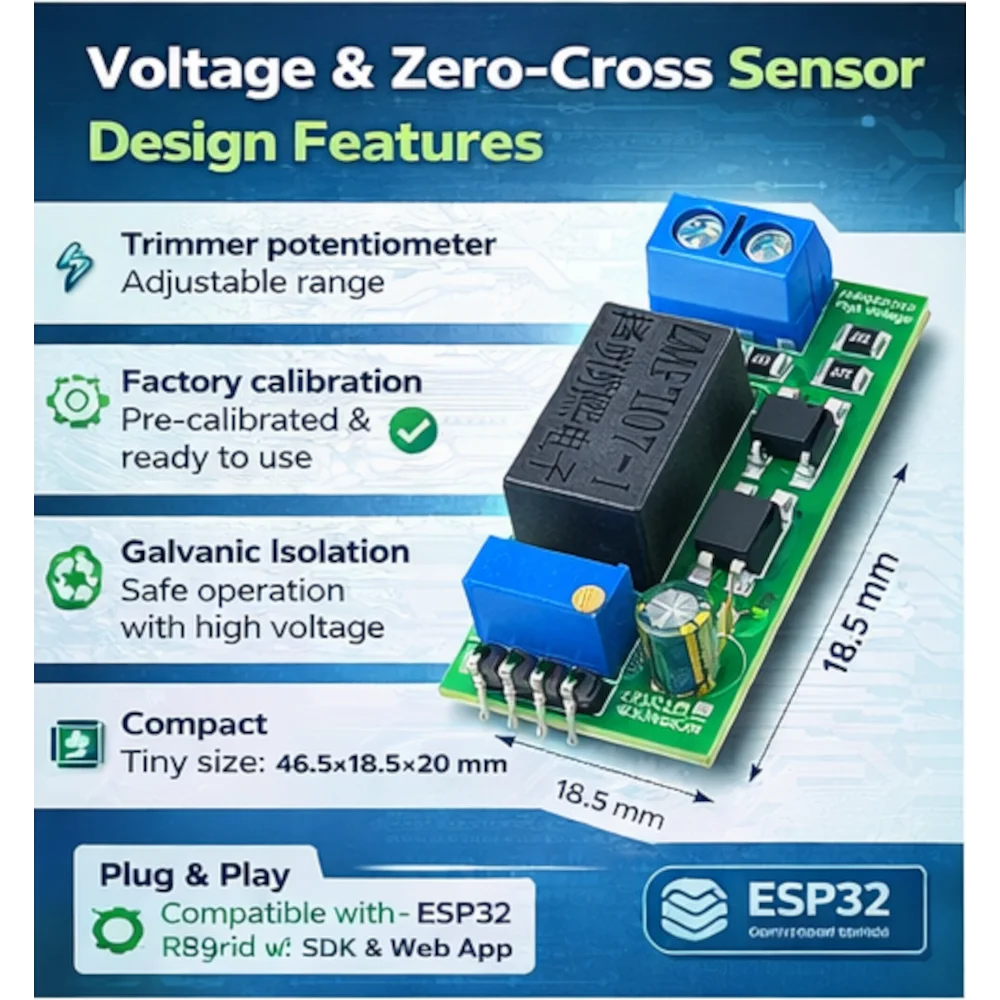

Caratteristiche del design

• Potenziometro trimmer  per una regolazione precisa del range di misurazione

• Calibrazione di fabbrica  – modulo pronto all’uso fuori dalla scatola

• Isolamento galvanico  per un funzionamento sicuro con alta tensione

• Fattore di forma compatto46,5×18,5×20 millimetri

• Basso consumo energetico  – corrente di rete <0,5 mA

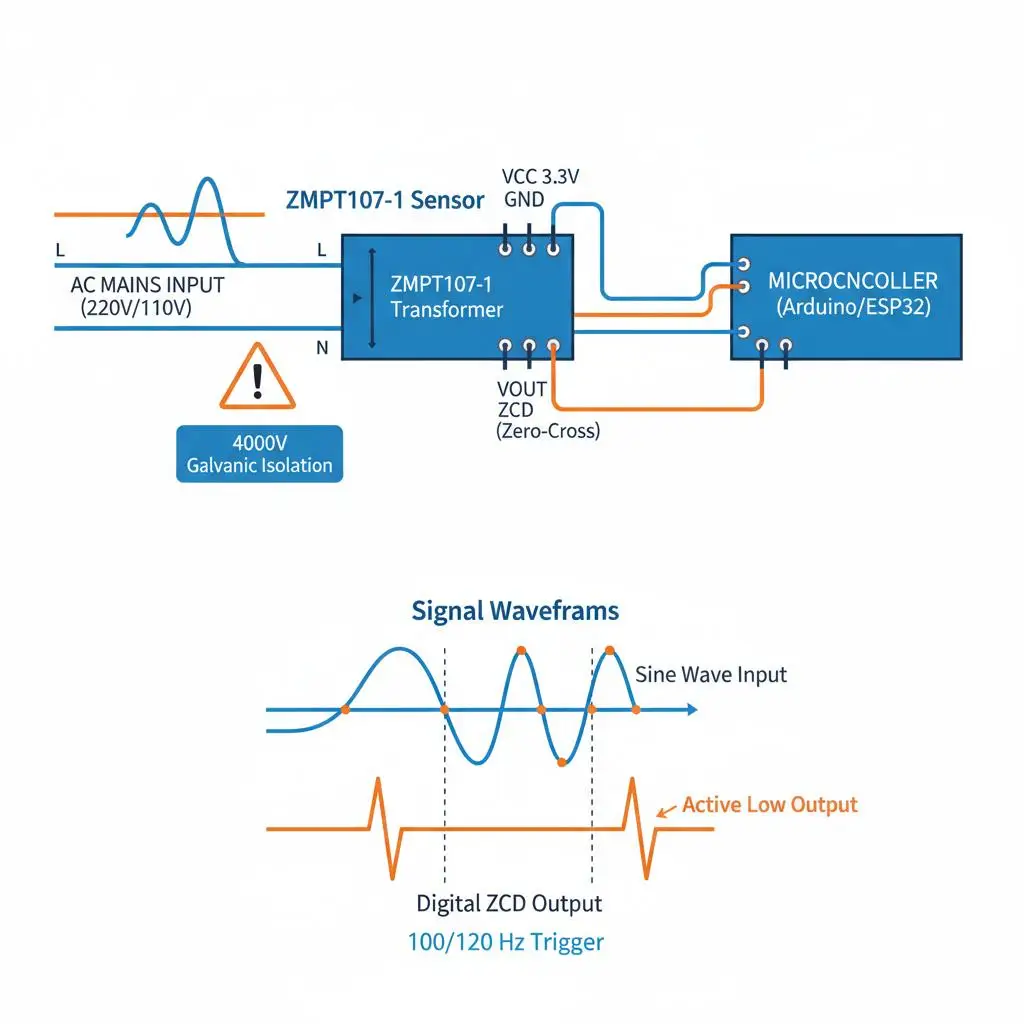

Connessione

Sezione di Alimentazione (AC):

• Blocco terminale per connessione alla rete elettrica AC (L-N)

• Calibro del cavo consigliato: AWG-26 o superiore

• Protezione da sovratensione integrata

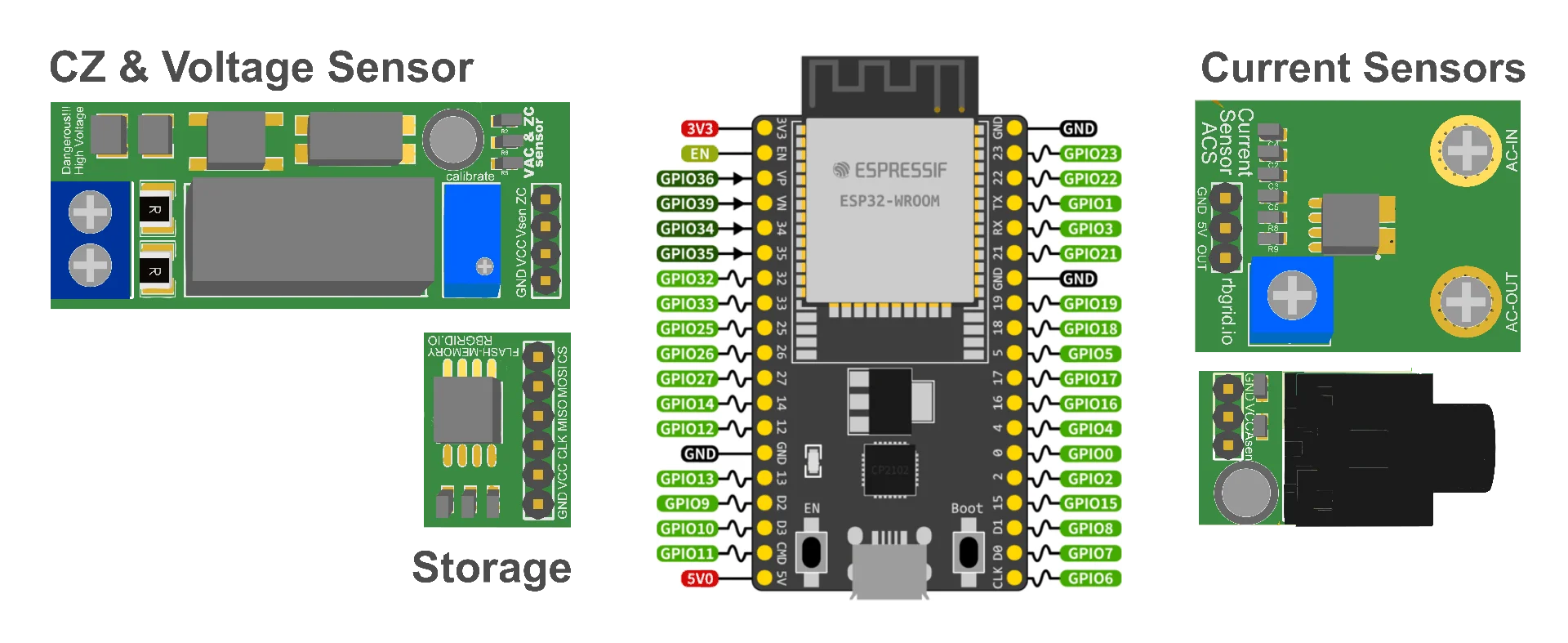

Interfaccia Microcontrollore:

• GND – Terreno comune

• VCC – Alimentazione modulo (3,3 V)

• VOUT – Uscita analogica del sensore di tensione

• ZC – Uscita digitale del rilevatore di zero-crossing

Integrazione Software

Configurazione tramite l’app web RBgrid.io:

1. Apri il   Sensori  pagina nell’interfaccia web

2. La sezione di ZC e Tensione come impostazione predefinita.

Configurazione tramite RBgrid.io SDK:

La documentazione SDK per l’hardware.

Vantaggi Tecnici

• Alta precisione  grazie al trasformatore di precisione ZMPT107-1

• Misurazioni stabili  attraverso la sincronizzazione con la frequenza di rete tramite ZC

• Sicurezza  – isolamento galvanico completo dall’alta tensione

• Collega e usa  – pre-calibrato in fabbrica

• Compatibilità  – ottimizzato per ESP32 e   App Web RBgrid e SDK RBgrid

Contenuto della confezione

• Sensore di Tensione AC + Modulo Rilevatore ZC

• Cavi di collegamento (4 pz)

• Documentazione tecnica
