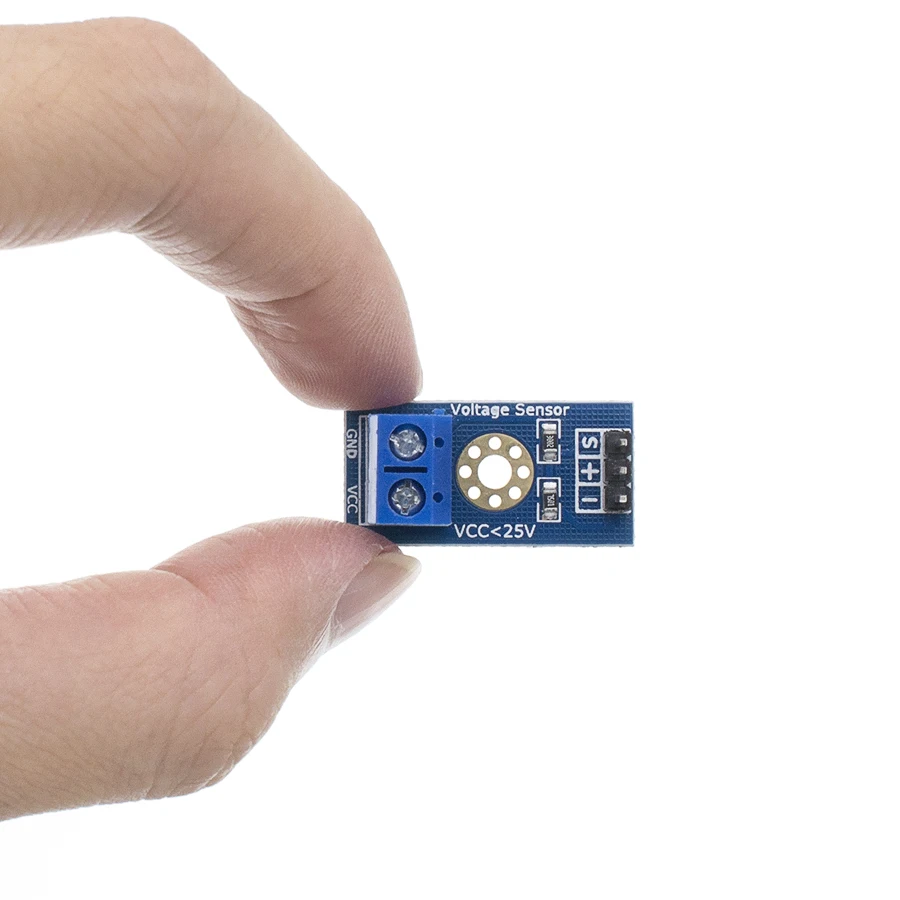

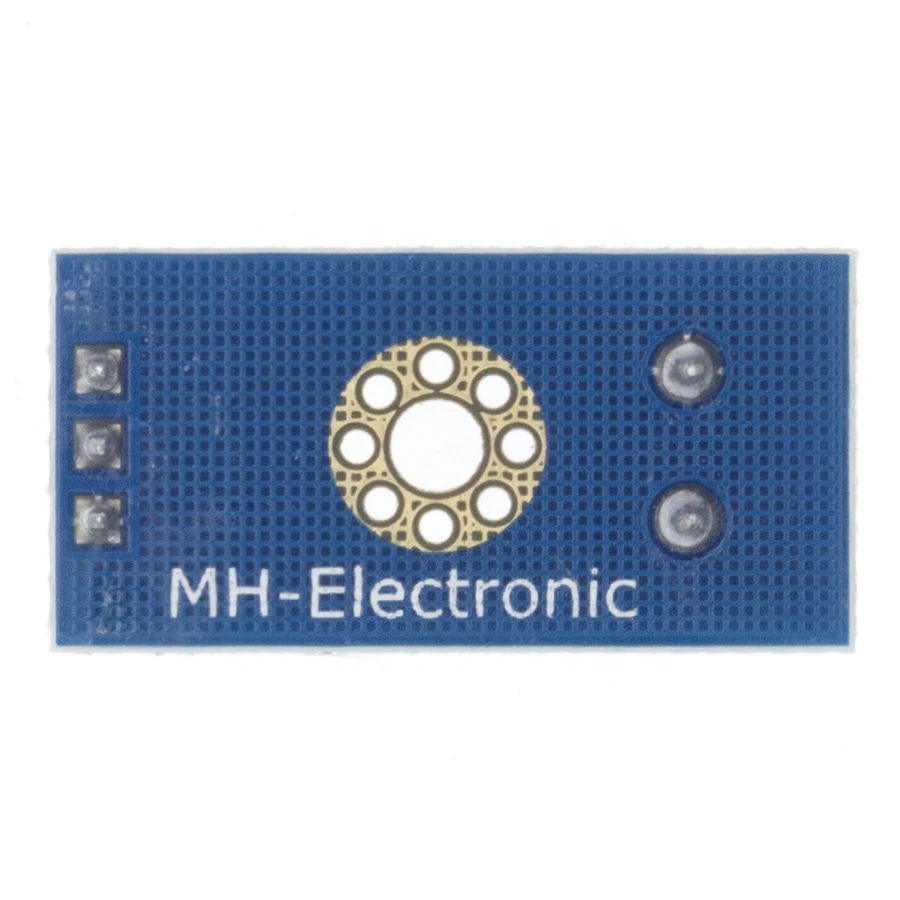

Modulo sensore di tensione DC 0-25V per Arduino

Descrizione:

• Quantità: 1 pz

• Dimensioni: 25mm×13mm/0,98″×0,51″ (circa)

• Questo modulo si basa sul principio del design del divisore di tensione resistivo, può ridurre la tensione di ingresso del connettore terminale rosso fino a 5 volte.Per le tensioni di ingresso analogiche di Arduino fino a 5 V, la tensione di ingresso del modulo di rilevamento della tensione non deve superare 5 V x 5 = 25 V (se si utilizza 3).Sistemi 3V, tensione di ingresso non superiore a 3.3Vx5=16.5 V).Per i chip Arduino AVR, l’AD è a 10 bit, quindi questo modulo simula una risoluzione di 0,00489V (5V/1023), quindi la tensione minima del modulo di rilevamento della tensione di ingresso è 0,00489Vx5=0,02445V.

• Intervallo di tensione in ingresso: DC 0-25 V

• Intervallo di rilevamento della tensione: DC0,02445 V-25 V

• Risoluzione analogica della tensione: 0,00489 V

• Interfaccia di uscita: “+ ” collegato a 5/3,3V, “-” collegato a GND, “s” collegato ai pin AD di Arduino

• Interfaccia di ingresso CC: terminale rosso positivo con VCC, negativo con GND

• Tramite il connettore 3P, collega questo modulo alla scheda di espansione per Arduino. Questo non solo semplifica il rilevamento della tensione della batteria, ma ti permette anche di utilizzare il display LCD IICLCD1602 per visualizzare la tensione.

• Codice di riferimento:
  #includi

  valore intero 11
  int valore2;

  configurazione vuota
  {
  pinMode(LED1, USCITA);
  Seriala inizia (9600);
  Serial.println(“Emartee.Com”)
  Serial.println(“Tensione: “)
  Serial.print(“C”);
  }
  ciclo vuoto
  {
  temperatura flottante
  val11=analogRead(1);
  temp=val11/4,092;
  val11=(int)tempo;
  val2=((val11%100)/10);
  Serial.println(valore2);
  ritardo(1000);
  }
