Caratteristiche:
1. Diversi modelli, tra cui 3S, 4S, 6S e 17S, sono disponibili per il litio ternario, litio ferro fosfato e litio titanato,
2. Equalizzazione ibrida, riducendo la complessità alla semplicità senza la necessità di rilevare la differenza di tensione tra le batterie, trasferendo direttamente energia tra condensatori adiacenti e quindi connessione parallela equivalente ad alta frequenza.Il controllo principale del microcontrollore è combinato con transistor MOS a bassa resistenza, fornendo eccellenti prestazioni a bassa potenza ed efficiente effetto di equalizzazione ad alta precisione.L’uso a lungo termine della precisione di equalizzazione può raggiungere 0,005 V-0, con un consumo energetico del circuito inferiore.
3. Il consumo energetico operativo è di circa 1,5-2,5 mA e la tensione della cella della batteria può essere disattivata automaticamente quando è inferiore a 2,5 V o disattivata manualmente tramite un interruttore.

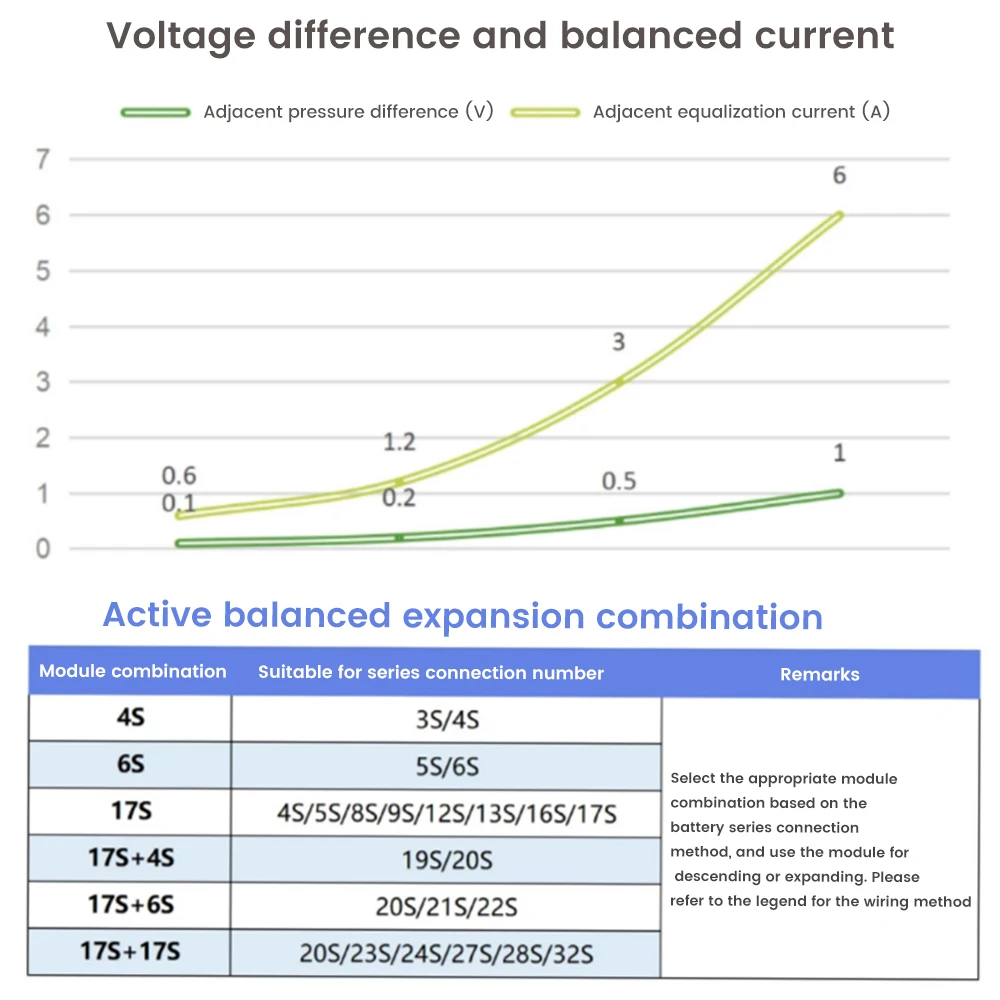

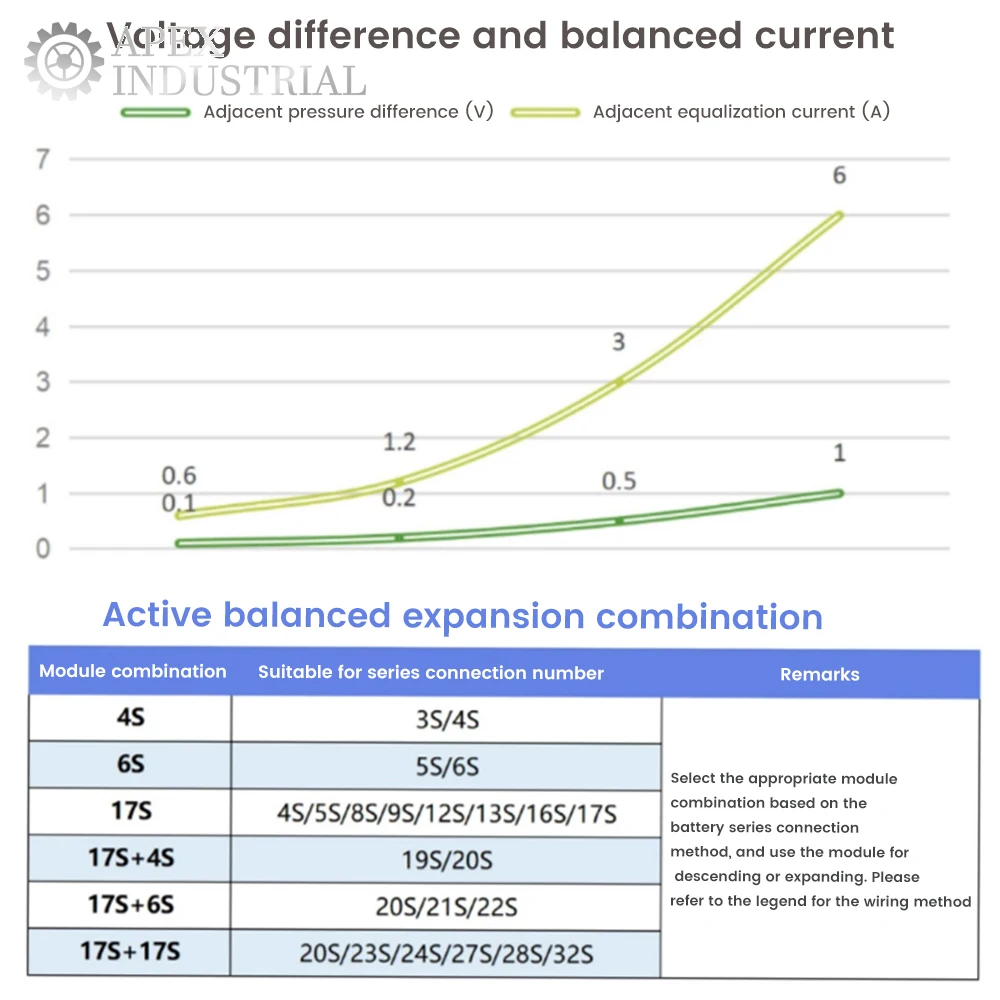

4.La corrente di equilibrio massima è di circa 6 A e maggiore è la differenza di tensione, maggiore è la corrente.Quando la differenza di tensione è 1 V, è di circa 6 A;0.5 V circa 3 A;0.2V è di circa 1.2A (i parametri sopra indicati sono una batteria al litio di potenza 4S, combinata con 10 cm 0.metro quadrato da 75 mm, misurato e il punto di misurazione della raccolta della tensione è la spina integrata).

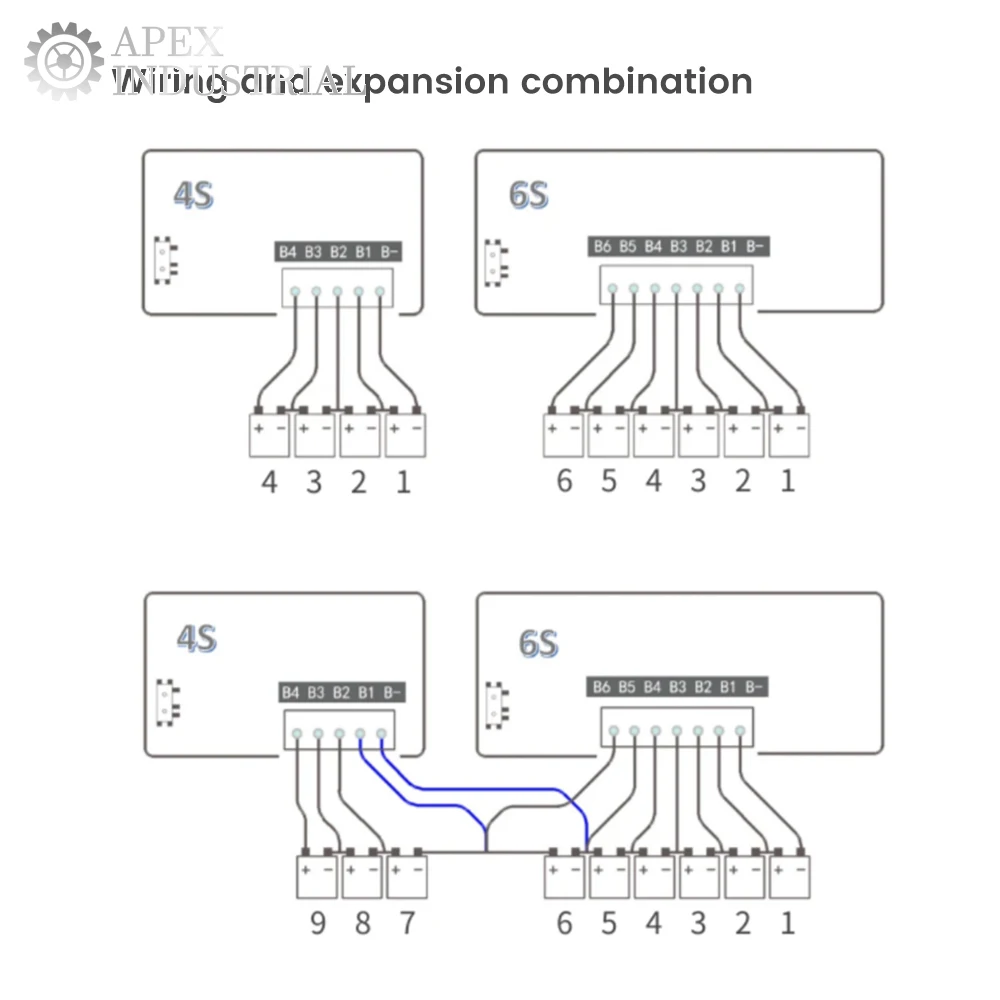

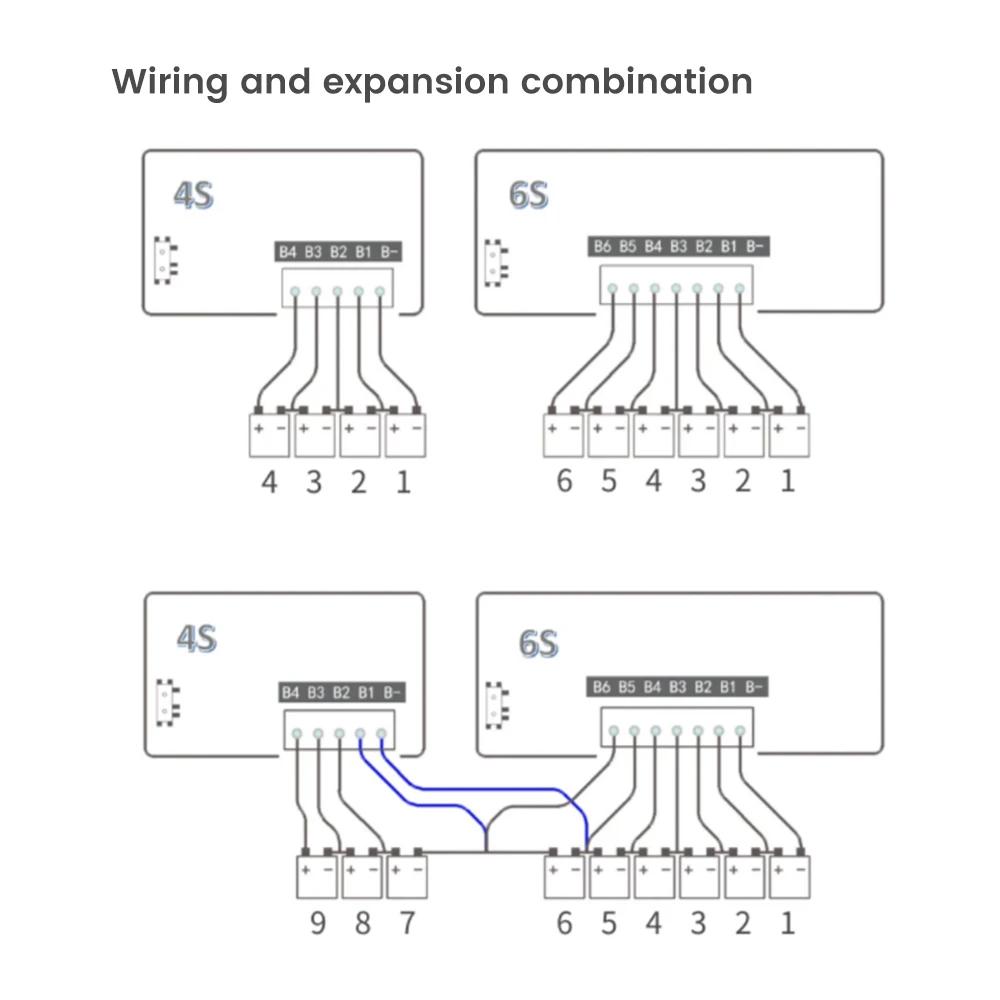

5.La combinazione può essere ampliata e è possibile selezionare combinazioni di moduli adatte in base al metodo di connessione in serie della batteria.I moduli possono essere ridotti o espansi per l’uso e possono essere ridotti o collegati in cascata con più schede per l’espansione.Fare riferimento al diagramma per metodi di connessione specifici.
Parametri:

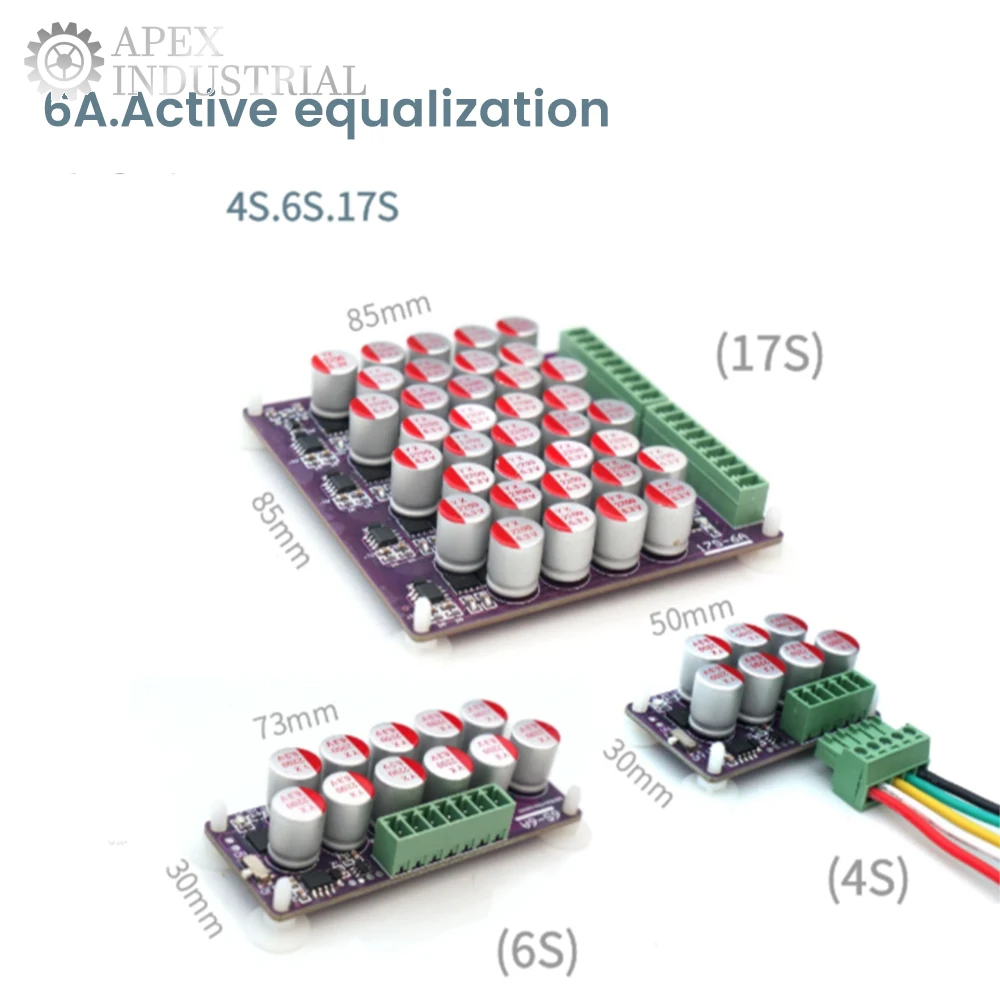

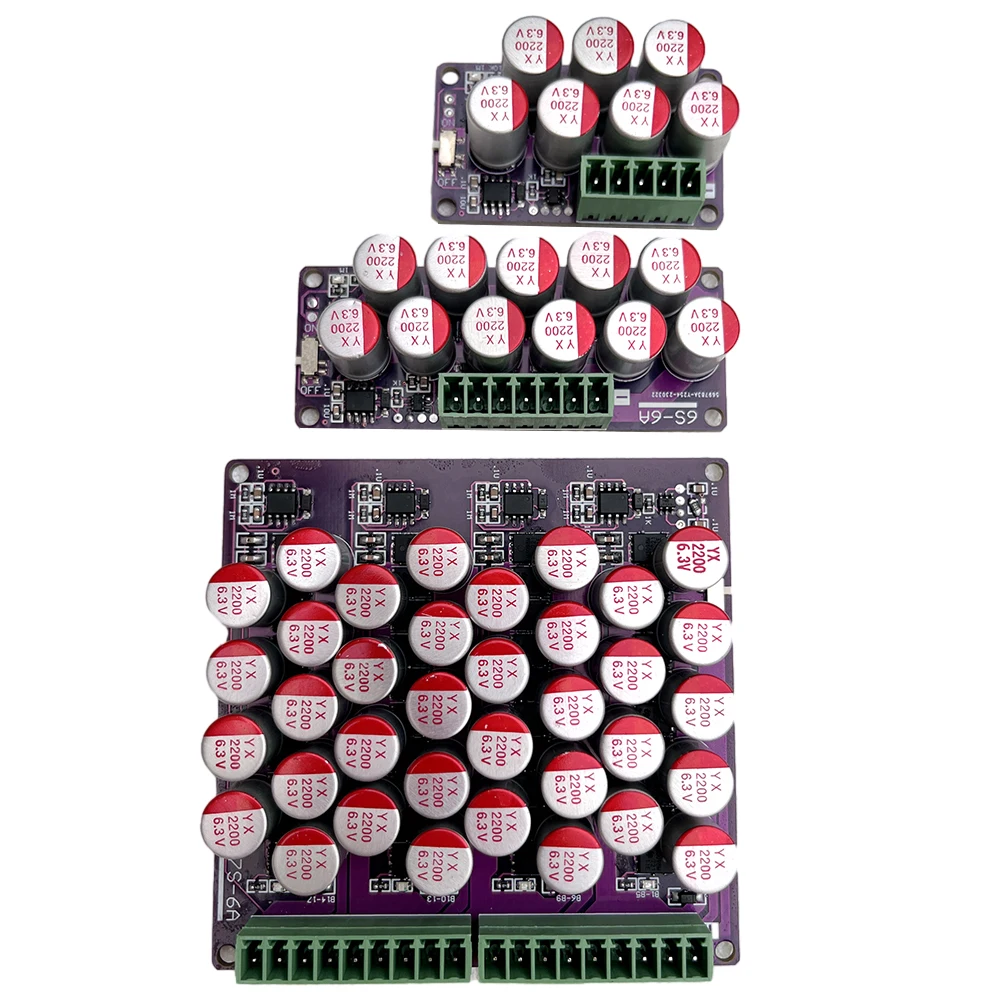

Specifiche del modello; 3S/4S/6S/17S
Metodo di bilanciamento: bilanciamento attivo del trasferimento di energia
Corrente bilanciata: massimo 6A (maggiore è la differenza di tensione, maggiore è la corrente e viceversa)
Precisione di equalizzazione: 0,01 V
Consumo energetico operativo: 1,5 mA-2,5 mA
Protezione da bassa tensione: <2,5 V Spegnimento automatico Consumo energetico: OmA
Batterie applicabili: litio ternario, litio ferro fosfato, litio titanato Voltaggio applicabile: monomero 2,5 V-4,4 V
Dimensioni del prodotto: illustrato
Spina del cavo: 15EDG-3.81
Fili di supporto: lunghezza del cablaggio 3S/4S/6S 30 cm, lunghezza del cablaggio 17S 40 cm, colore casuale

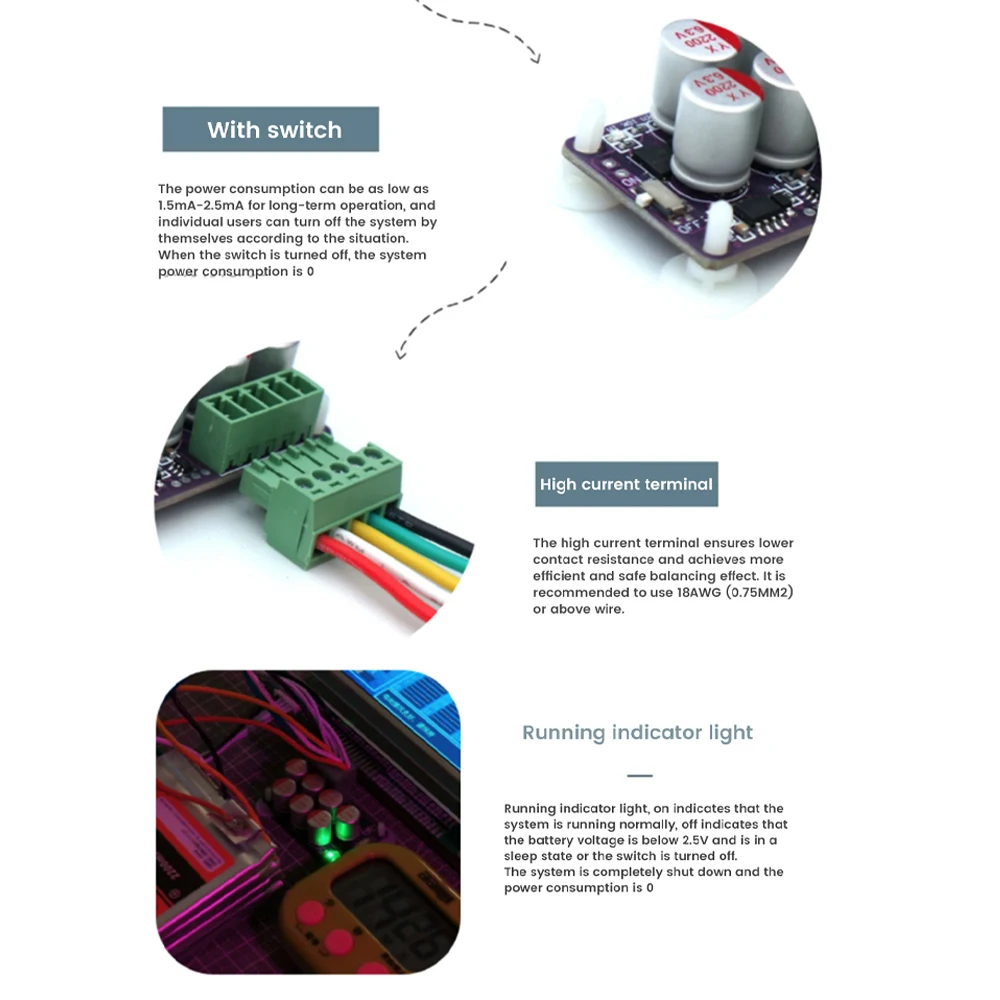

Indicatore luminoso di funzionamento:
La spia di funzionamento, accesa indica che il sistema è in funzione normalmente, spento indica che la tensione della batteria è inferiore a 2,5 V ed è in modalità di sospensione o che l’interruttore è spento.Il sistema è completamente spento e il consumo energetico è 0
Bilanciamento attivo ibrido:
Le celle adiacenti trasferiscono energia attraverso condensatori, quindi ottengono effetti di bilanciamento efficienti ed ad alta precisione attraverso una connessione parallela equivalente ad alta frequenza.Il design a basso consumo semplifica la complessità e il circuito non ha bisogno di rilevare la differenza di tensione tra le batterie.Funziona a lungo termine per proteggere il bilanciamento della tensione delle batterie.Il consumo energetico operativo è di soli 1,5 mA-2,5 mA e la tensione della singola batteria è inferiore a 2,5 V per entrare nello stato di sospensione.Il consumo energetico del sonno è basso quanto uA
Livello per proteggere la batteria da scariche eccessive.
Il pacchetto include:
Circuito principale 1X
Spina di collegamento 1X (1007 18AWG 0,75 mm)
Diversi fili
Questioni che richiedono attenzione:
Prestare attenzione alla polarità, agli errori di sequenza dei cavi o ai cortocircuiti, che possono causare danni irreversibili ai componenti. Si prega di operare con attenzione e proteggere il circuito del filo e l’isolamento del filo.
