Caratteristiche:
1. Trasmissione ad alta frequenza: opera nella banda di frequenza ISM 5645-5945MHz, supporta la trasmissione sincrona di audio e video FM, garantendo un segnale stabile e chiaro.
2. Design a volume ultra ridotto: Il package a montaggio superficiale misura solo 19x22x3 mm, occupando poco spazio ed essendo adatto all’integrazione con vari dispositivi compatti.
3. Basso consumo energetico e alta efficienza: Con un’alimentazione a 5V di soli 110mA, la potenza di trasmissione può raggiungere da 10dBm a 20dBm, dimostrando prestazioni superiori.
4. Opzione multi-canale: Supporta la trasmissione a 8 canali, compatibile con la modalità di controllo SPI, e soddisfa in modo flessibile le esigenze di diversi scenari applicativi.
5. Ampie aree di applicazione: Adatto a vari scenari come aeromodelli FPV, baby monitor, sicurezza wireless e apparecchiature mediche.
Panoramica del prodotto:

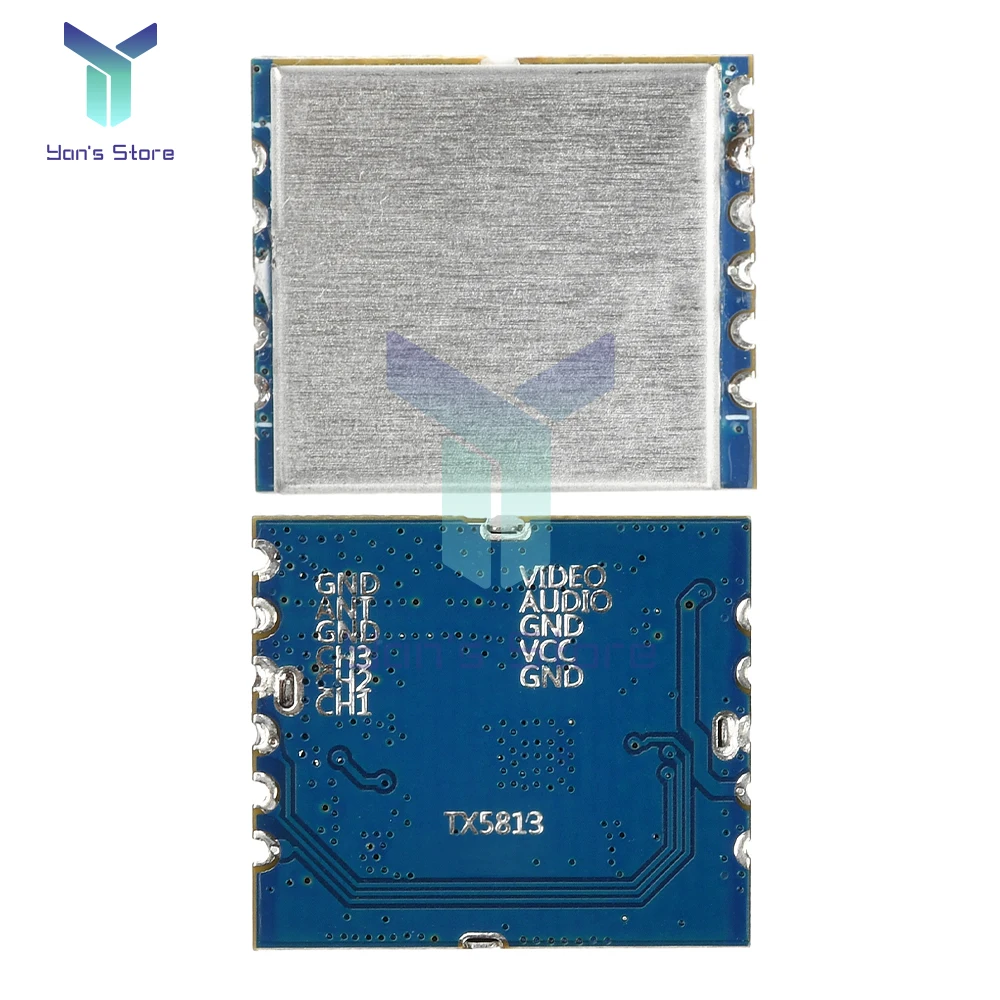

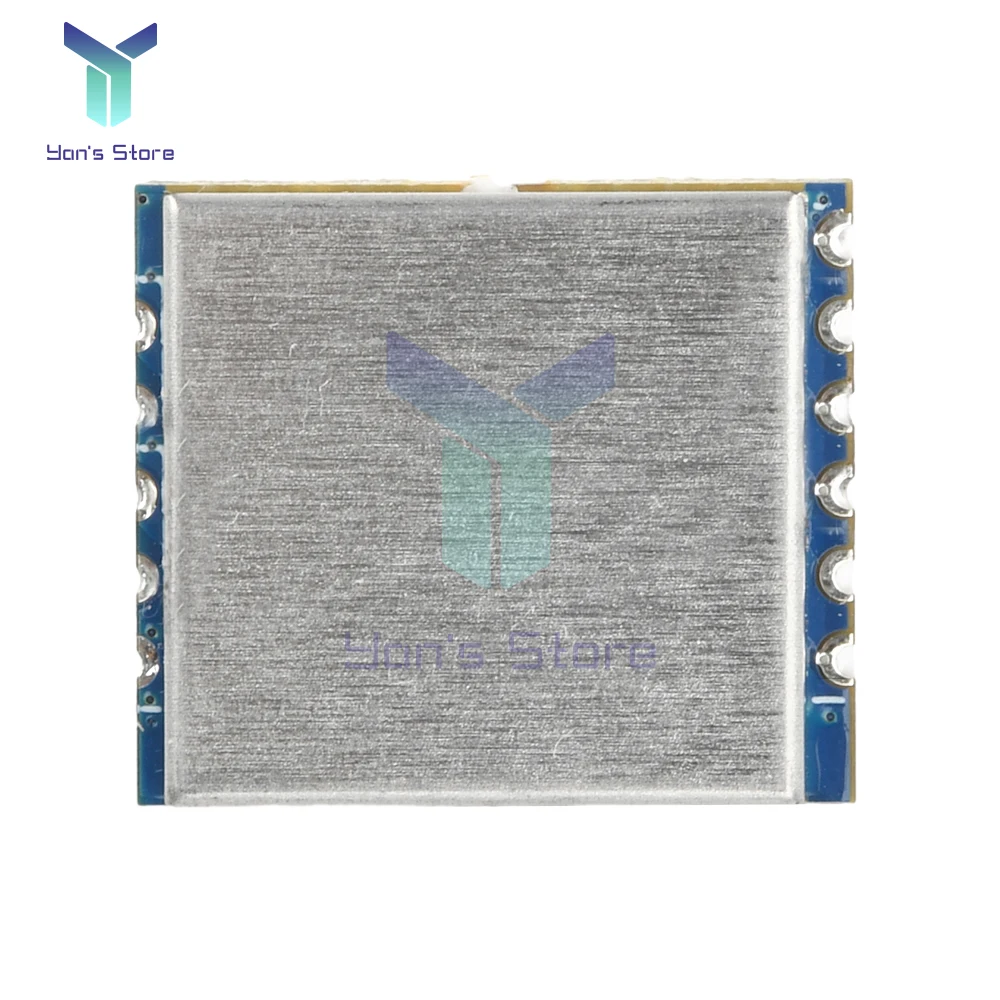

Questo TX5813 è un modulo di trasmissione audio e video FM che opera nella banda di frequenza ISM 5645-5945MHz (oppure utilizza la modalità SPI per controllare la banda di frequenza tramite un microcontrollore esterno). Il modulo adotta un design a chip singolo, che integra VCO PLL, modulazione video FM a banda larga e modulazione audio FM, rendendo il modulo di dimensioni ridotte, a basso consumo energetico e ad alta sensibilità. Il modulo utilizza un formato di packaging a montaggio superficiale, occupando pochissimo spazio all’interno del dispositivo. L’applicazione di questo modulo richiede solo un semplice collegamento di alimentazione, cavo audio, cavo video e antenna per trasmettere segnali audio e video.

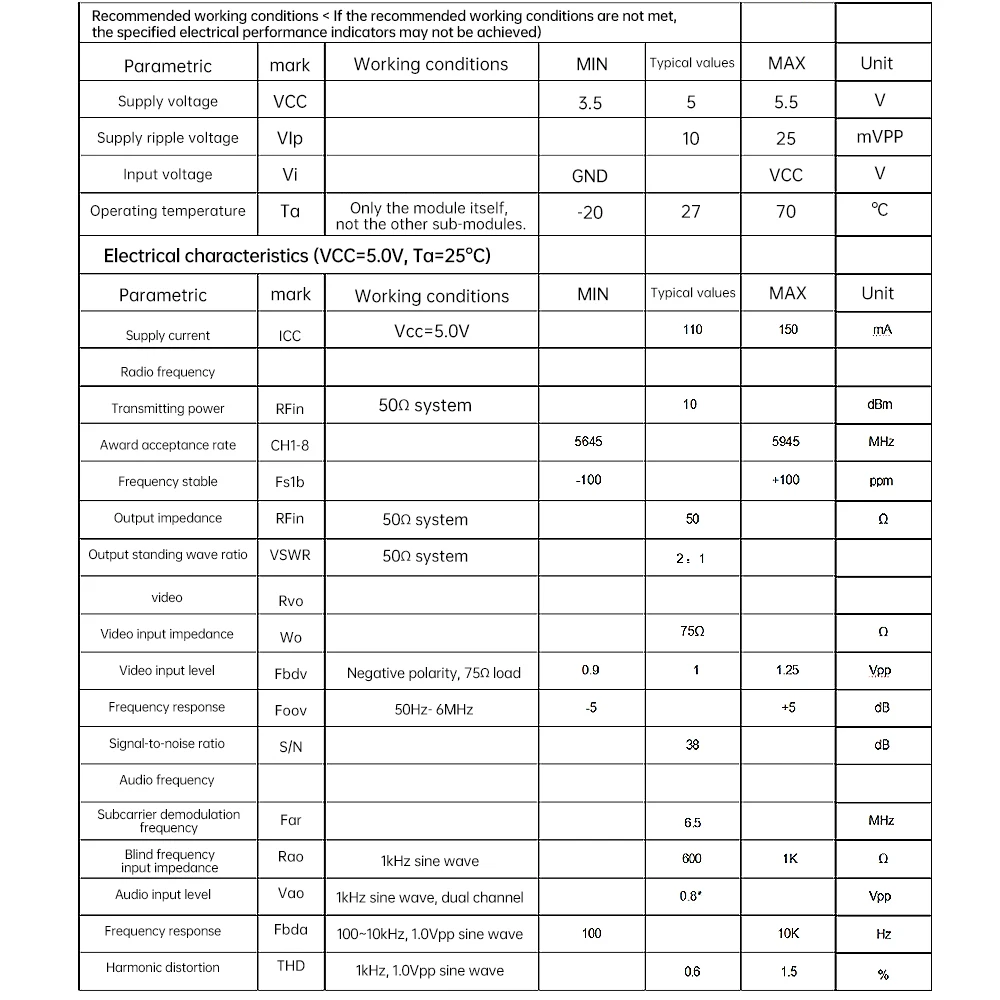

Parametri:
Trasmissione audio e video sincrona FM a banda larga 5.8G
Basso consumo energetico: 5 V/110 mA
Potenza di trasmissione: da 10 dBm a 20 dBm
Bassa dispersione di interferenze: conforme ai requisiti CE e FCC
Inserisci direttamente segnali audio e video analogici
Trasmissione del canale 8

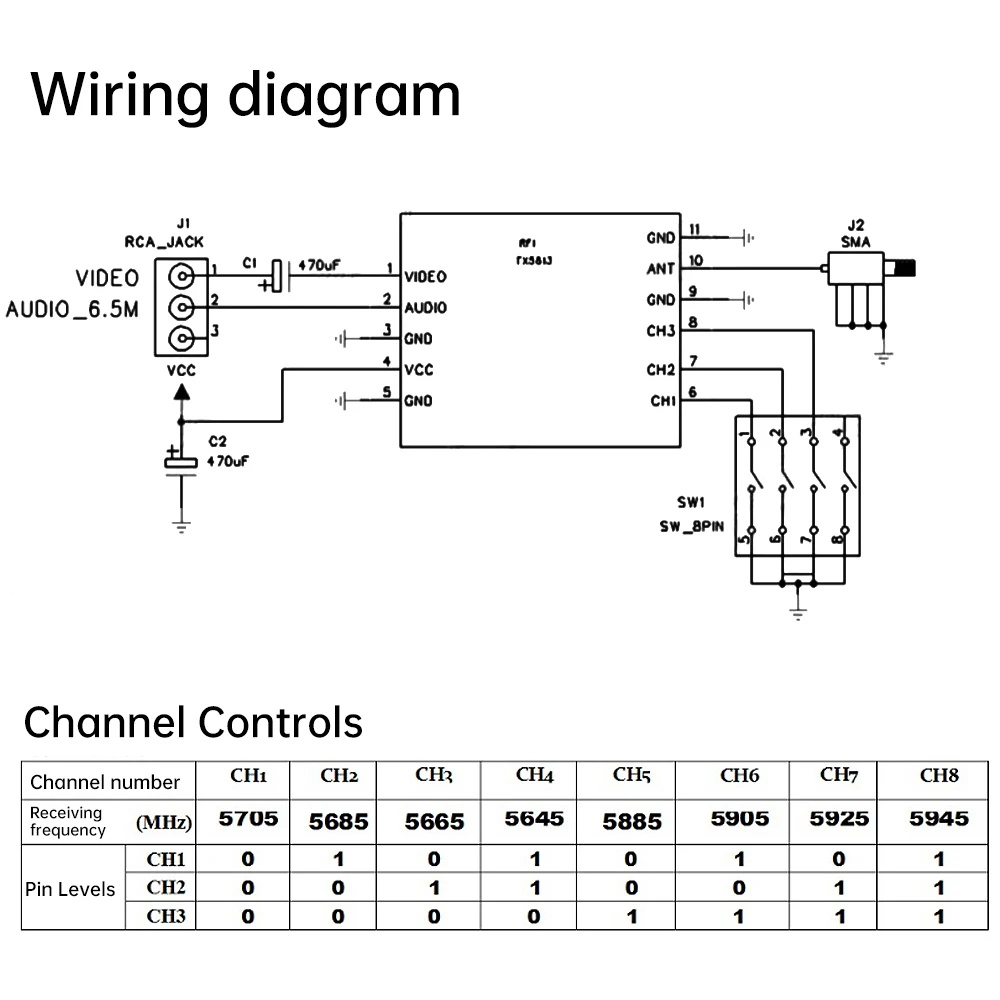

Modalità di controllo SPI, controllo tramite interruttore (opzionale)
Un ulteriore amplificatore RF può modulare una potenza di 20mW-10W

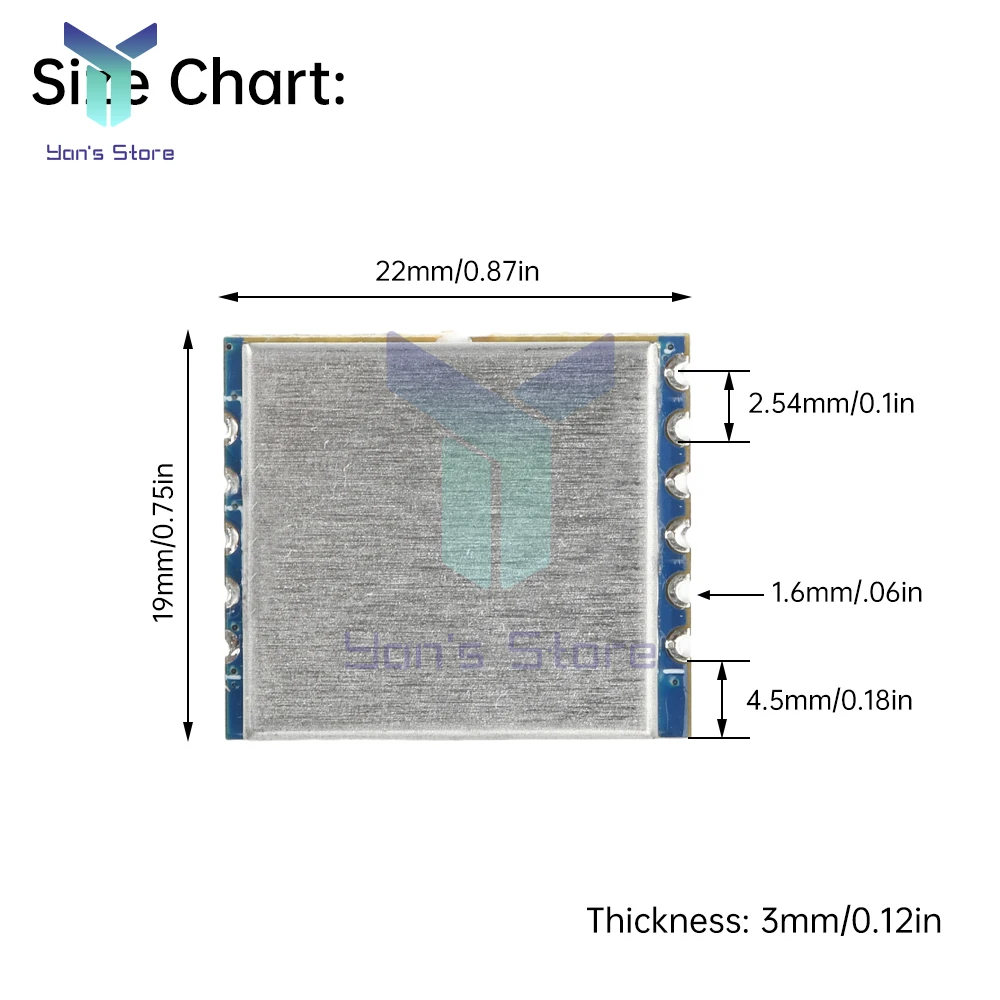

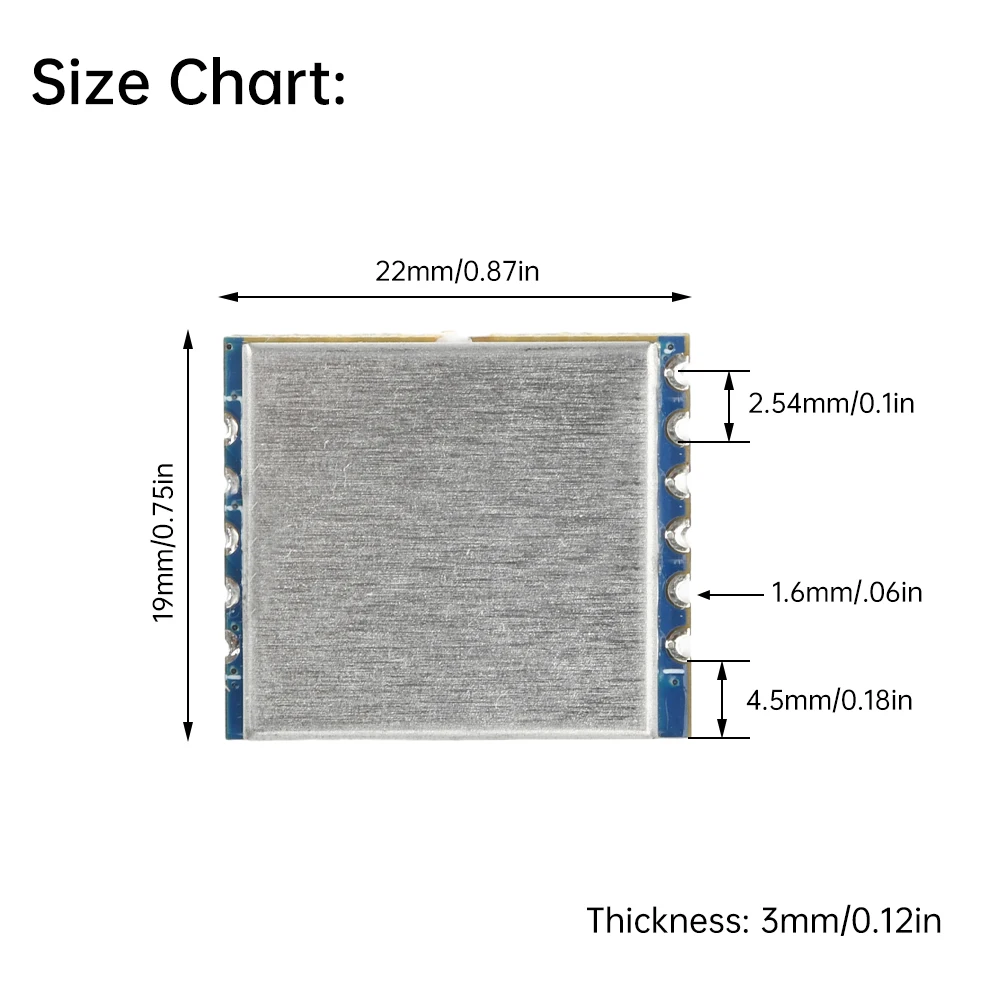

Confezione patch di piccolo volume: 19 * 22 * 3 mm
Applicazione:
Trasmissione wireless audio e video per modelli di aeromobili FPV;
Baby monitor;
Monitoraggio delle immagini dei cantieri;
Sistema di sicurezza con telecamera wireless;
Apparecchiature mediche per imaging wireless
Telecamera di retromarcia wireless con trasmissione visiva
Giocattoli video senza fili
Campanello senza fili
Contenuto della confezione:
1 modulo X
Differenza:

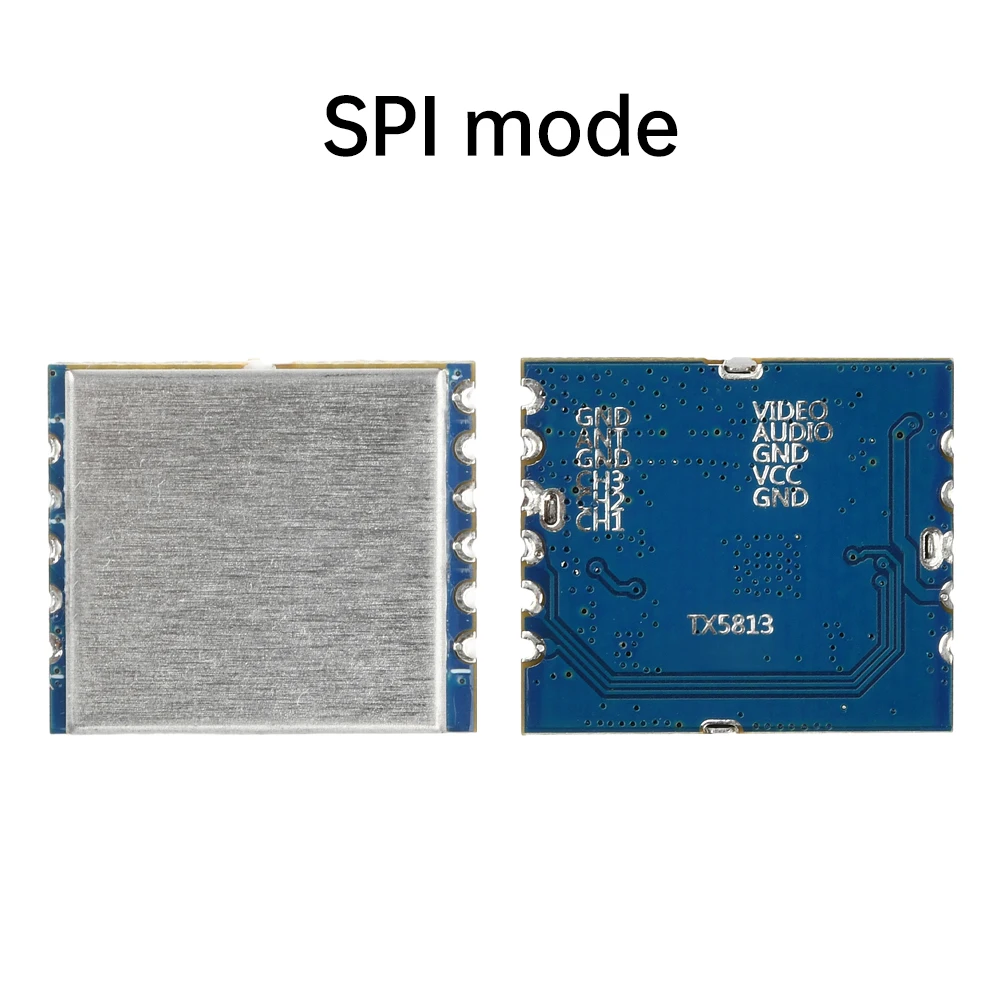

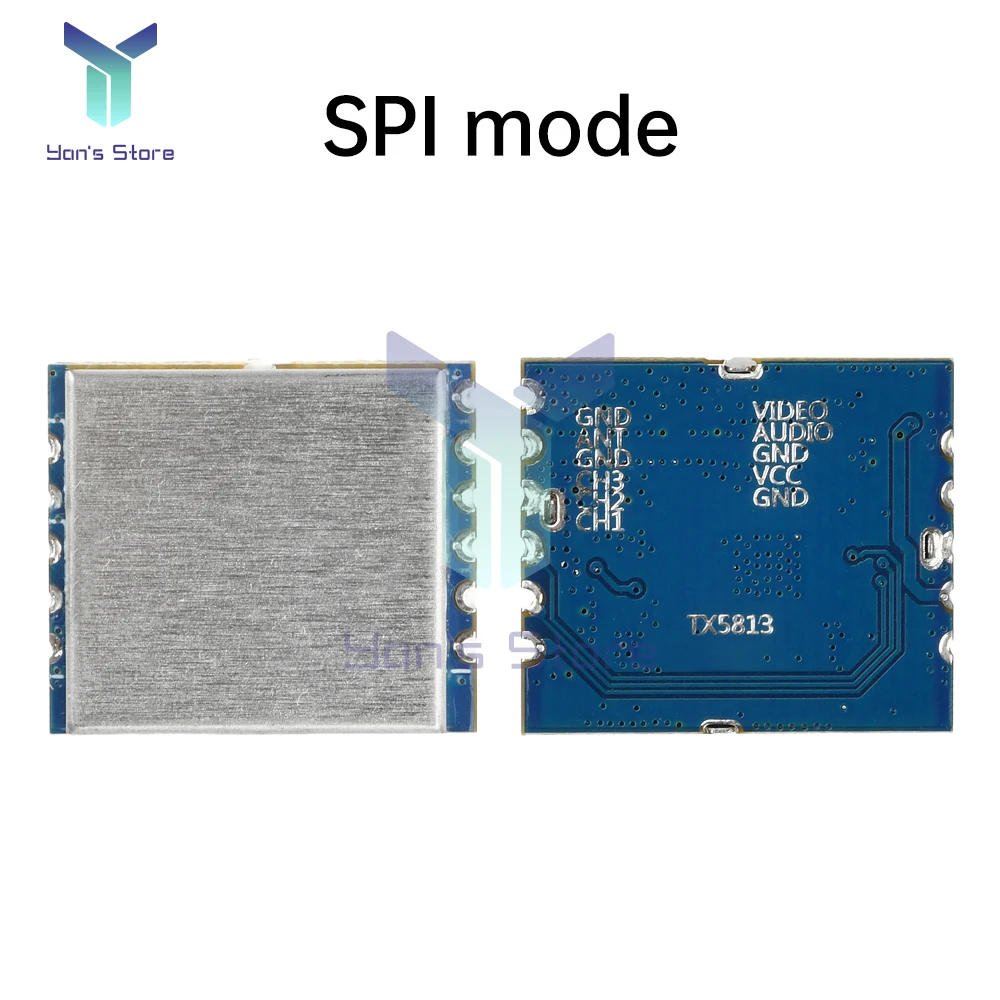

Modalità di controllo SPI: SPI è un canale personalizzato che può essere utilizzato per lo sviluppo secondario e supporta più punti di frequenza.

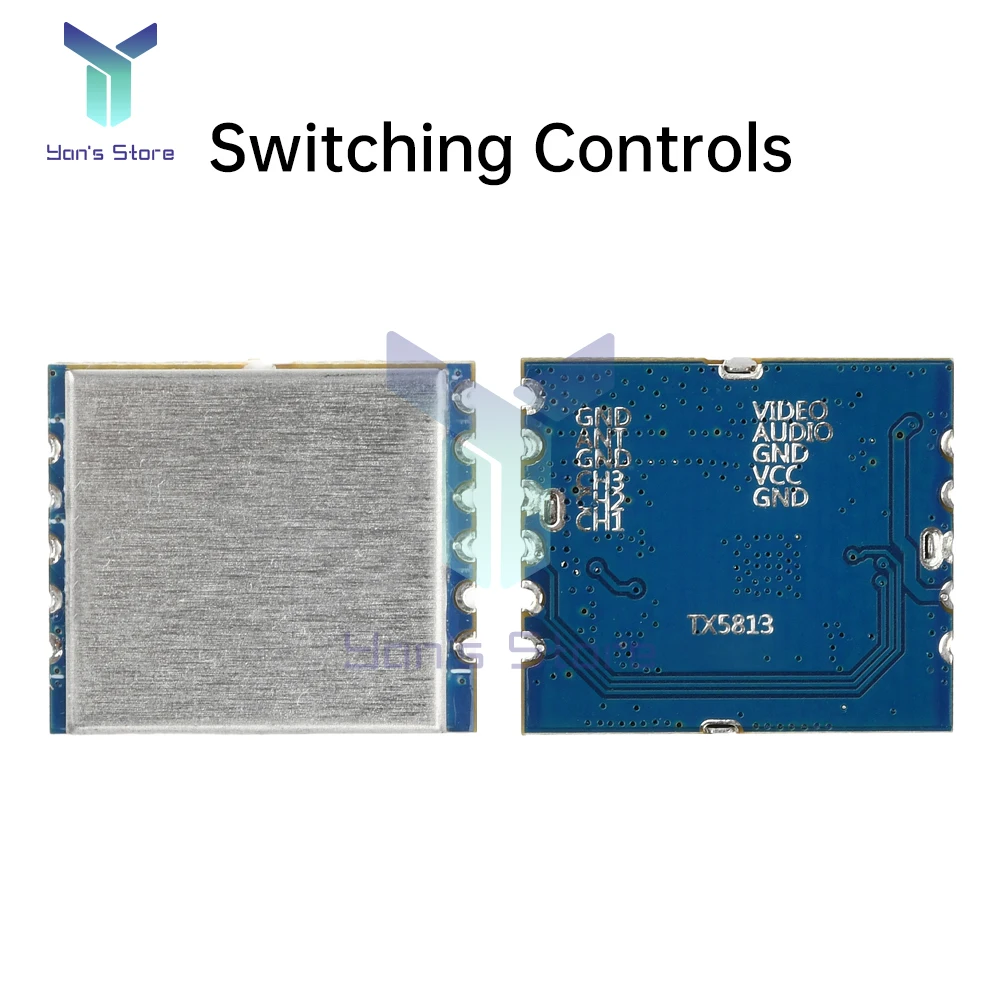

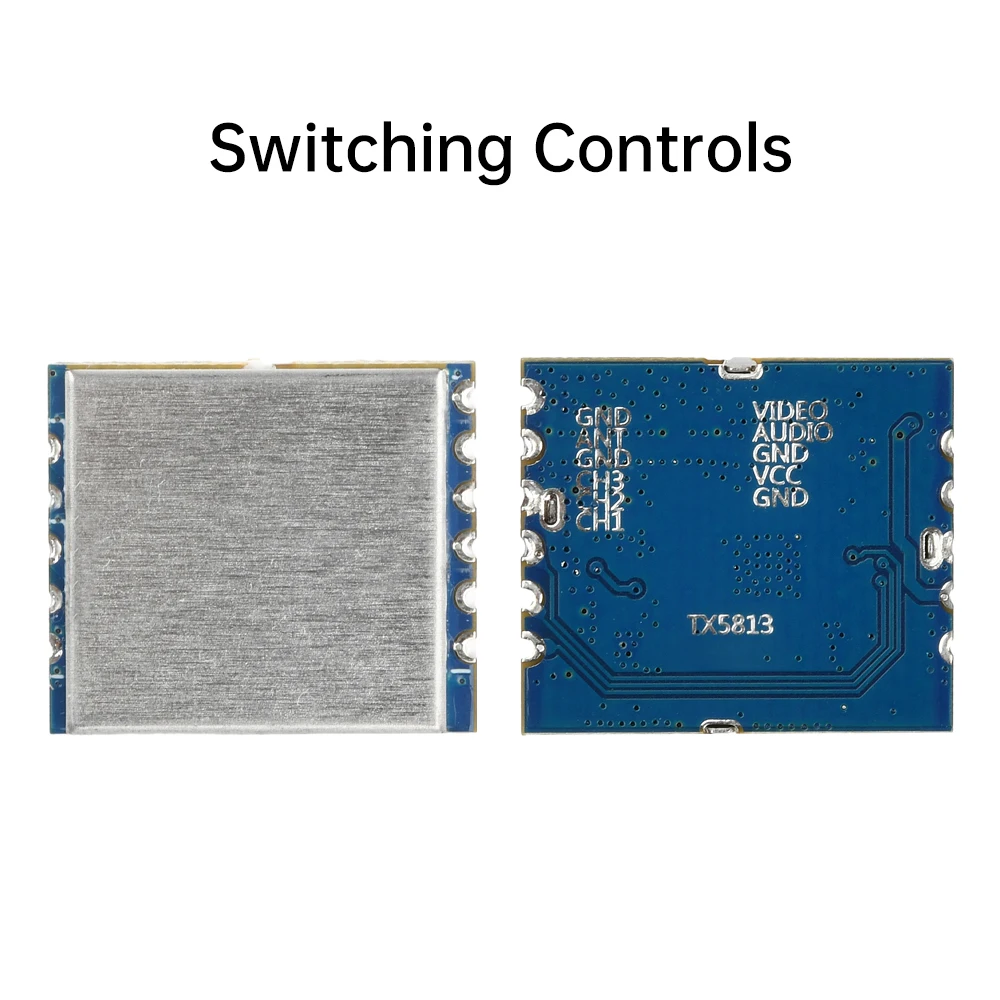

Modalità di commutazione: Il modulo di commutazione è a canale fisso, con un dip switch che controlla il canale e un punto di frequenza fisso.
