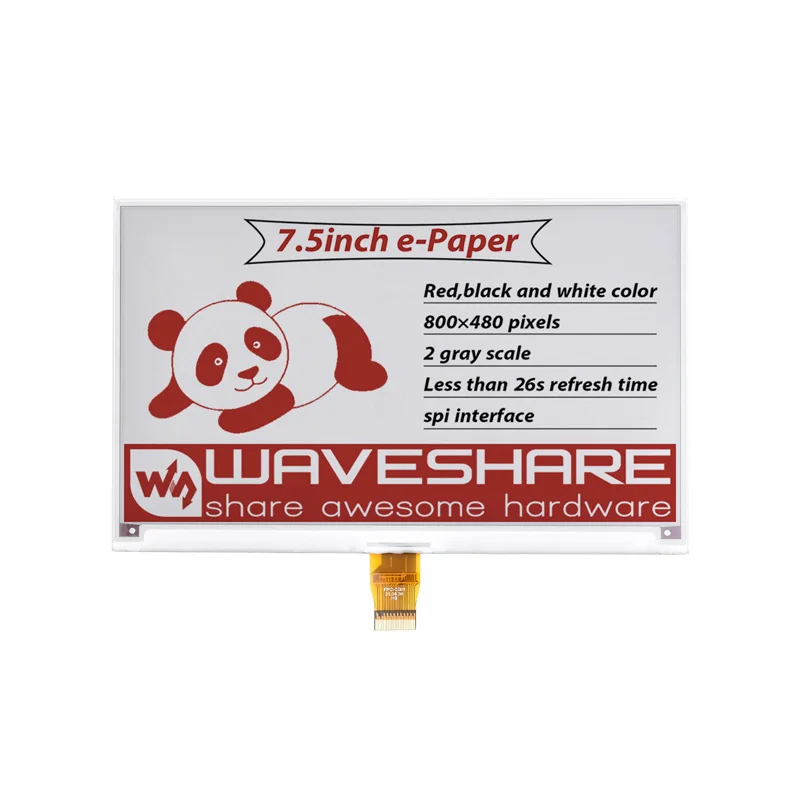

Basso Consumo Energetico, Ampio Angolo di Visione, Display Simile alla Carta Senza Elettricità
Ideale per cartellini dei prezzi, etichette per scaffali, strumenti industriali…
-
Nessuna retroilluminazione, continua a mostrare l’ultimo contenuto per lungo tempo anche quando è spento.
-
Consumo energetico ultra basso, praticamente è necessaria energia solo per il rinnovamento.
-

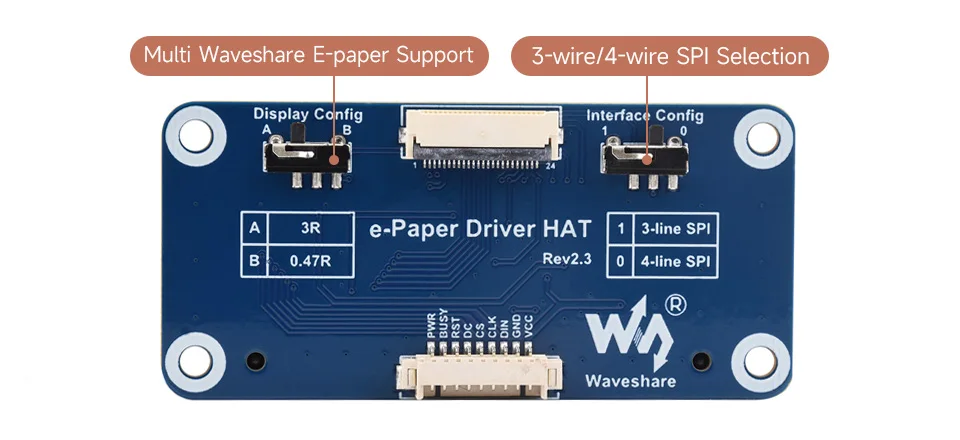

Header di estensione GPIO standard Raspberry Pi a 40 pin, compatibile con le schede della serie Raspberry Pi, Jetson Nano e RDK X3.
-
Interfaccia SPI, per il collegamento con schede controller come Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32, ecc.
-
Traduttore di tensione integrato, compatibile con MCU da 3,3 V / 5 V
-
Fornito con risorse di sviluppo e manuale (esempi per Raspberry Pi/Jetson Nano/RDK X3/Arduino/STM32)
-

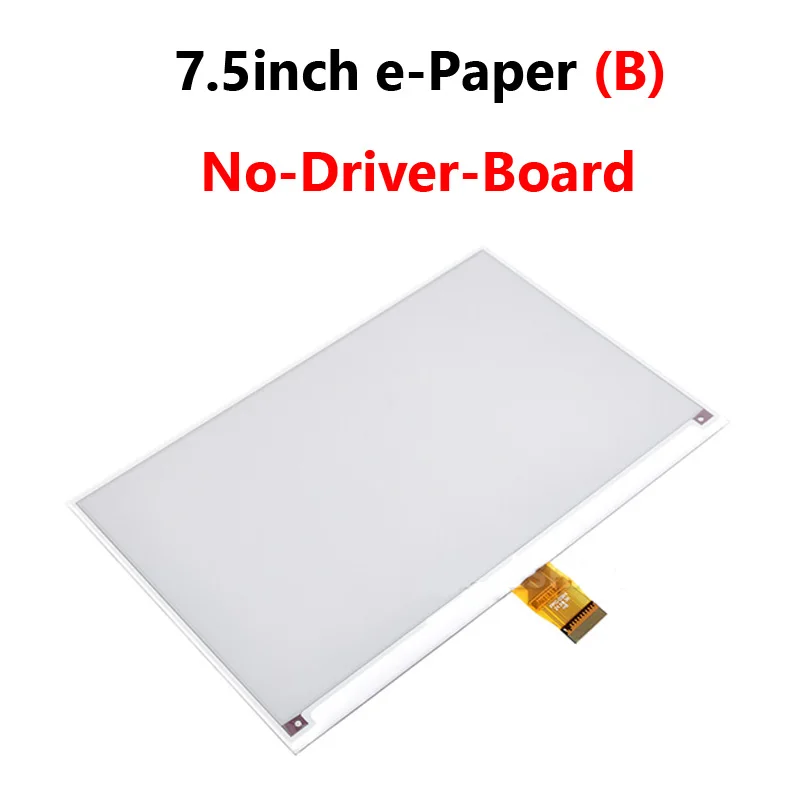

No-Driver-Board è un display grezzo, ideale per test e confronti semplici. Per un’esperienza più completa, considera la versione con scheda driver: e-Paper HAT (B) da 7,5 pollici.
|

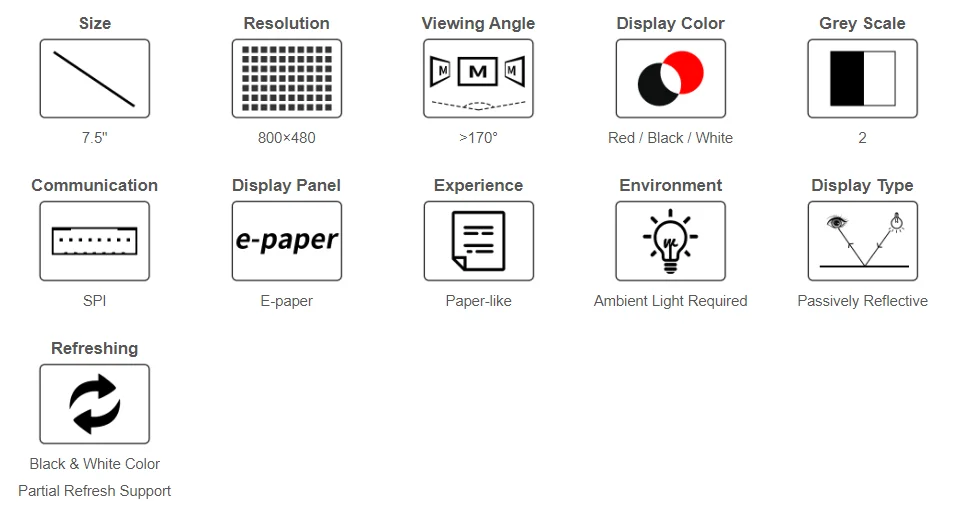

TENSIONE DI ESERCIZIO |
3,3 V/5 V |
Colore del display |
rosso, nero, bianco |
|
INTERFACCIA |
SPI a 3 fili, SPI a 4 fili |
Scala di grigi |
2 |
|
DIMENSIONI ESTERNE |
170,2 mm × 111,2 mm |
TEMPO DI RIGENERAZIONE COMPLETO |
26 anni |
|
Dimensione dello schermo |
163,2 mm × 97,92 mm |
TEMPO DI RICARICA RAPIDO |
16 anni |
|
RINFRESCA POTENZA |
48 mW (tipico) |
Bianco e nero |
1,5 secondi |
|
Punto di incrocio |
0,205 mm × 0,204 mm |
Corrente di standby |
<0,01uA (quasi nullo) |
|
Risoluzione |
800 × 480 pixel |
Angolo di visione |
>170° |
Il display a e-ink utilizza la tecnologia elettroforetica a microcapsule per la visualizzazione. Il principio è il seguente: le particelle cariche sospese in un fluido trasparente si spostano verso i lati della microcapsula quando viene applicato un campo elettrico, rendendo la microcapsula visibile riflettendo la luce ambientale, proprio come la carta stampata tradizionale.
Il display E-paper visualizza chiaramente immagini/testi sotto la luce di una lampada o di luce naturale, non richiede retroilluminazione e offre un angolo di visione fino a quasi 180 gradi.° Angolo di visione.Di solito viene utilizzato come e-reader grazie al suo effetto simile alla carta.

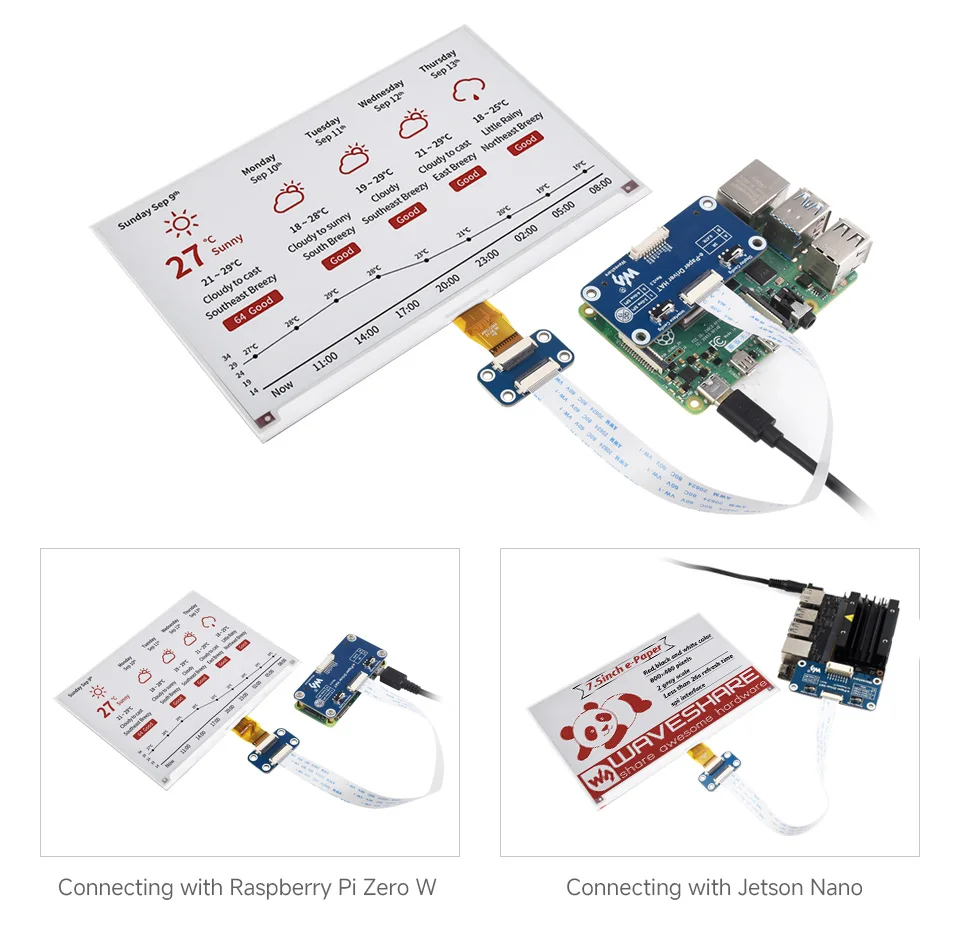

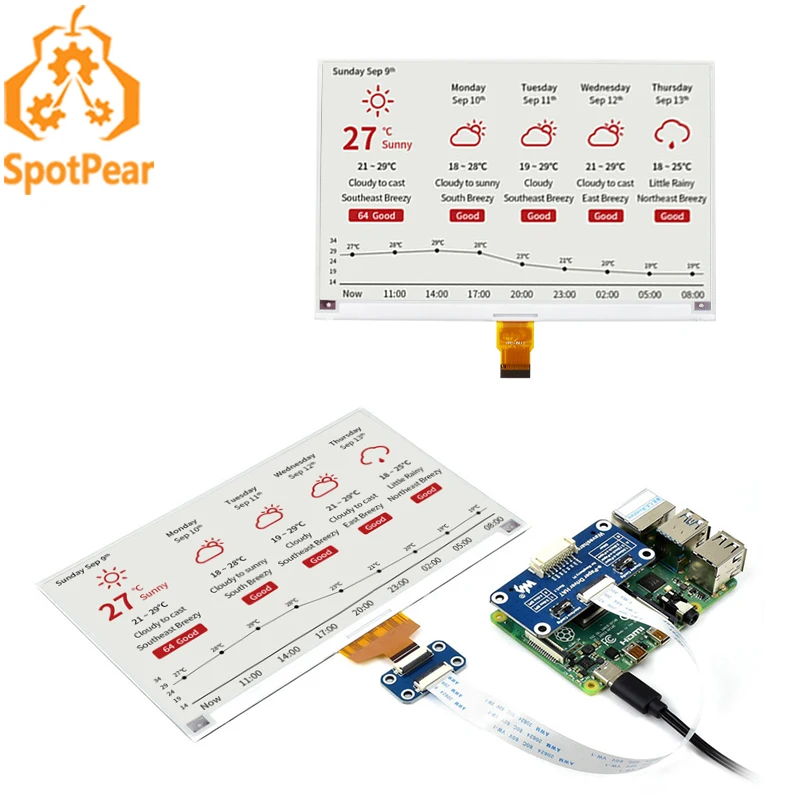

Compatibile con le schede della serie Raspberry Pi, Jetson Nano e RDK X3
Da utilizzare con altre schede controller come Raspberry Pi/Jetson Nano/STM32/Arduino
|
CCV |
3,3 V/5 V |
|
Terra |
Terreno |
|
da IN |
Pin SPI MOSI |
|
CLCK |
Pin SPI SCK |
|
CS |
Selezione chip SPI, attivo basso |
|
corrente continua |
Selezione Dati/Comando (alto per dati, basso per comando) |
|
RST |
Reset esterno, attivo basso |
|
Occupato |
Stato occupato |
|
potenza |
Controllo di accensione/spegnimento |
Adatto per etichette dei prezzi, etichette per beni/attrezzature, etichette per scaffali, targhette per nomi da conferenza…
-
Carta elettronica da 7,5 pollici (B) x1
-

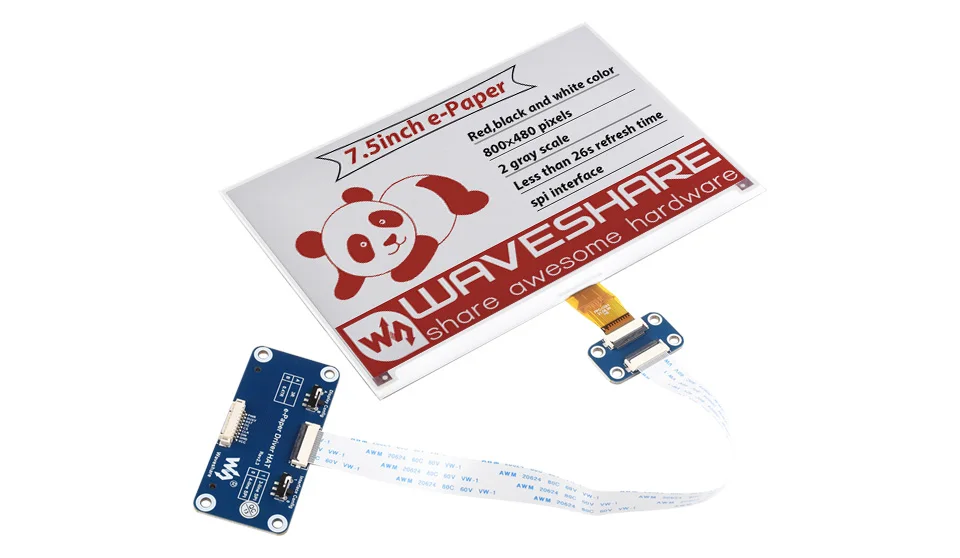

HAT e-Paper da 7,5 pollici (B) x1
-
Confezione di viti RPi (2 pezzi) x1
-
Cavo GH1.25 9PIN ~20 cm x1
