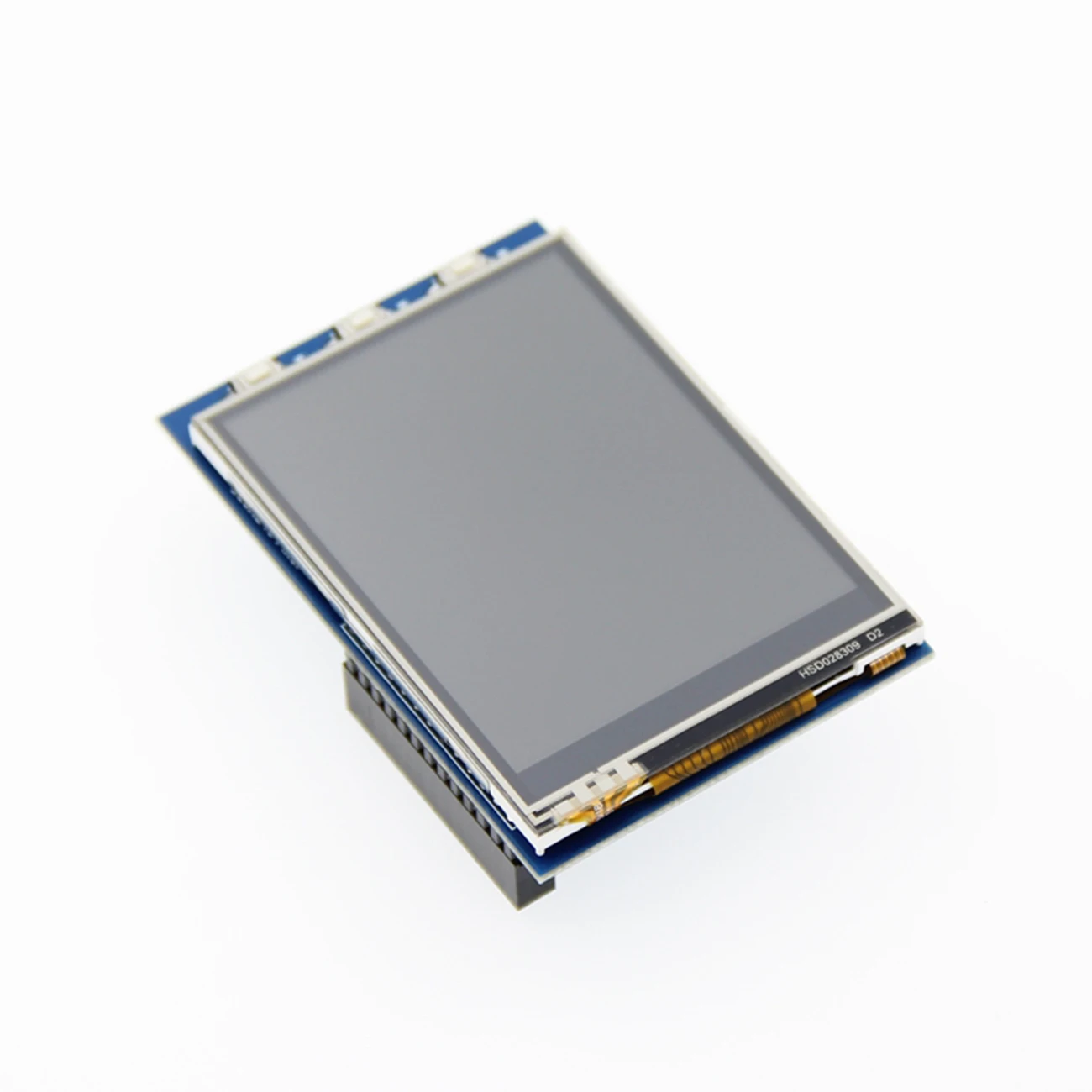

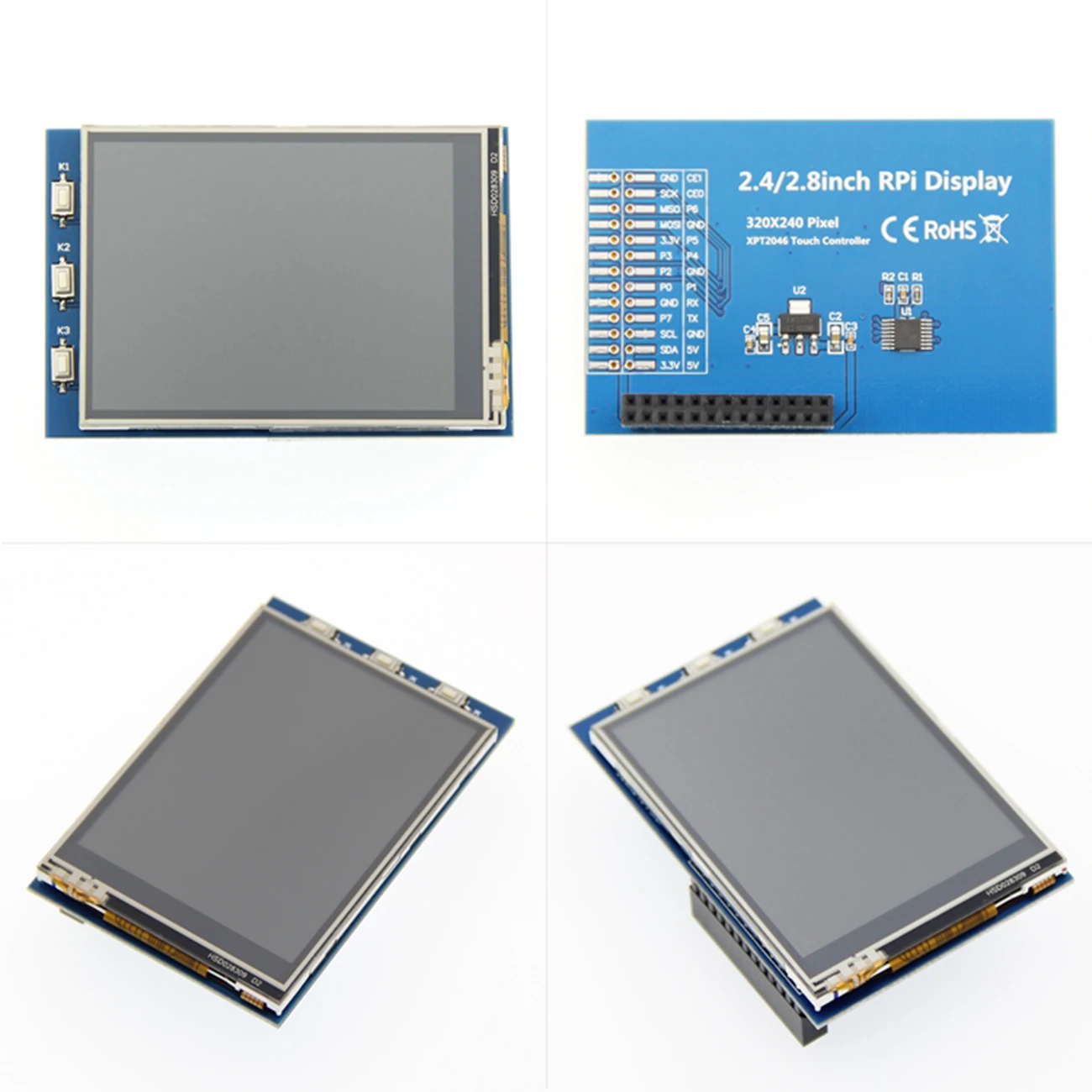

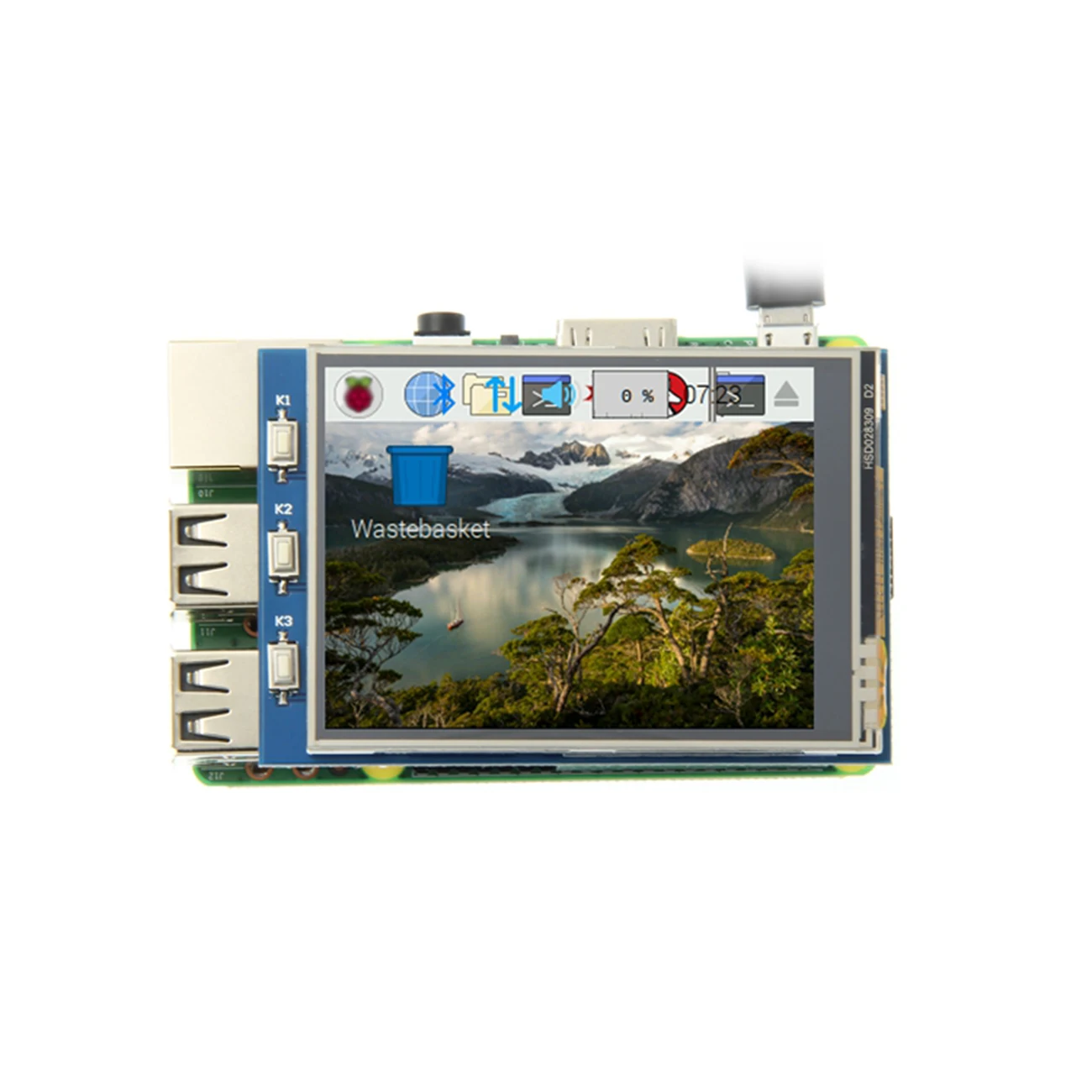

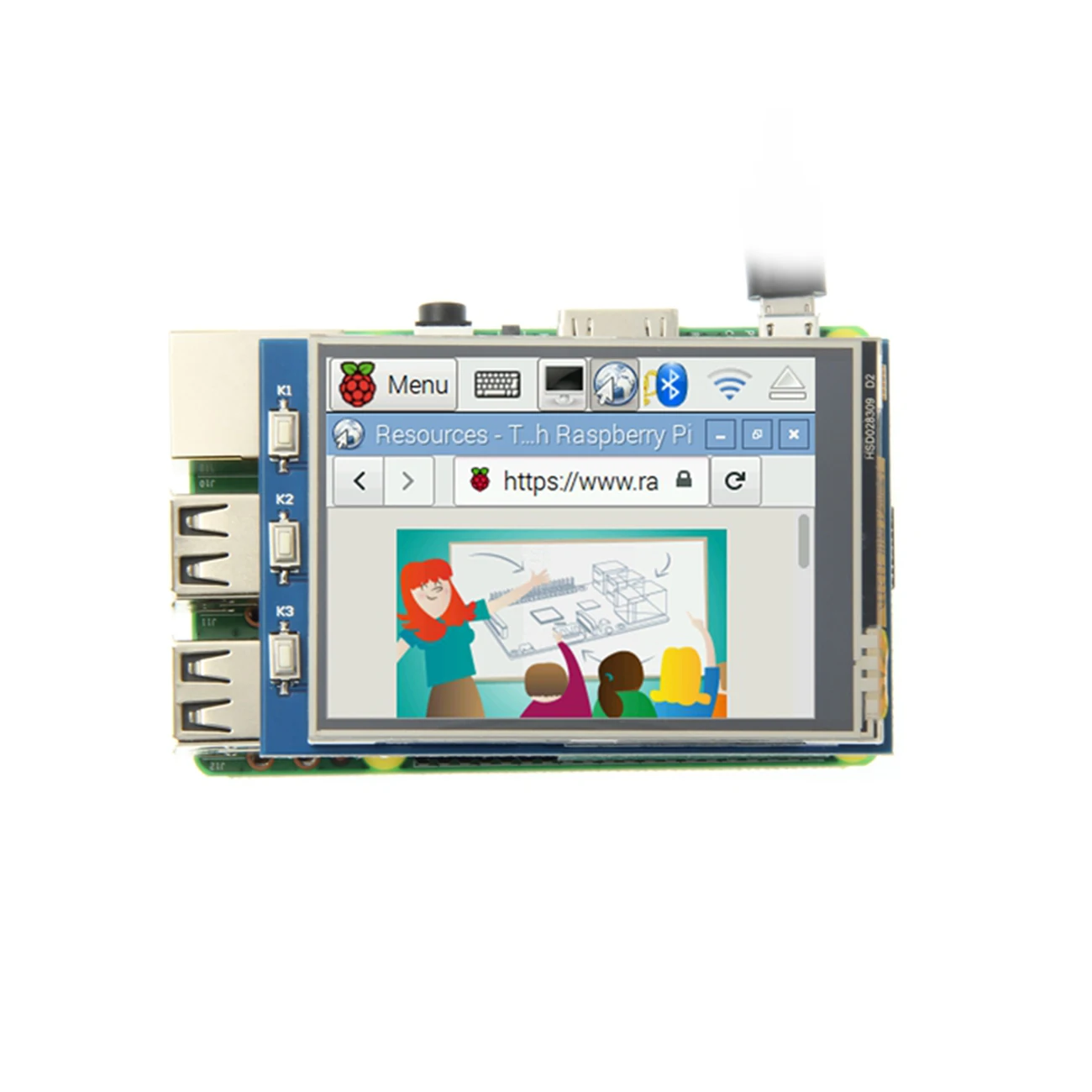

Supporta una gamma completa di lamponi come PI3B+/PI3/PI2/ZERO
Dimensioni: 2,8 pollici
Tipo: TFT
Interfaccia: SPI
Risoluzione: 320*240 (Pixel)
IC driver: ILI9341
Tipo di pannello touch: tocco resistivo
Dimensioni effettive del display: 43,2×57,6 (mm)

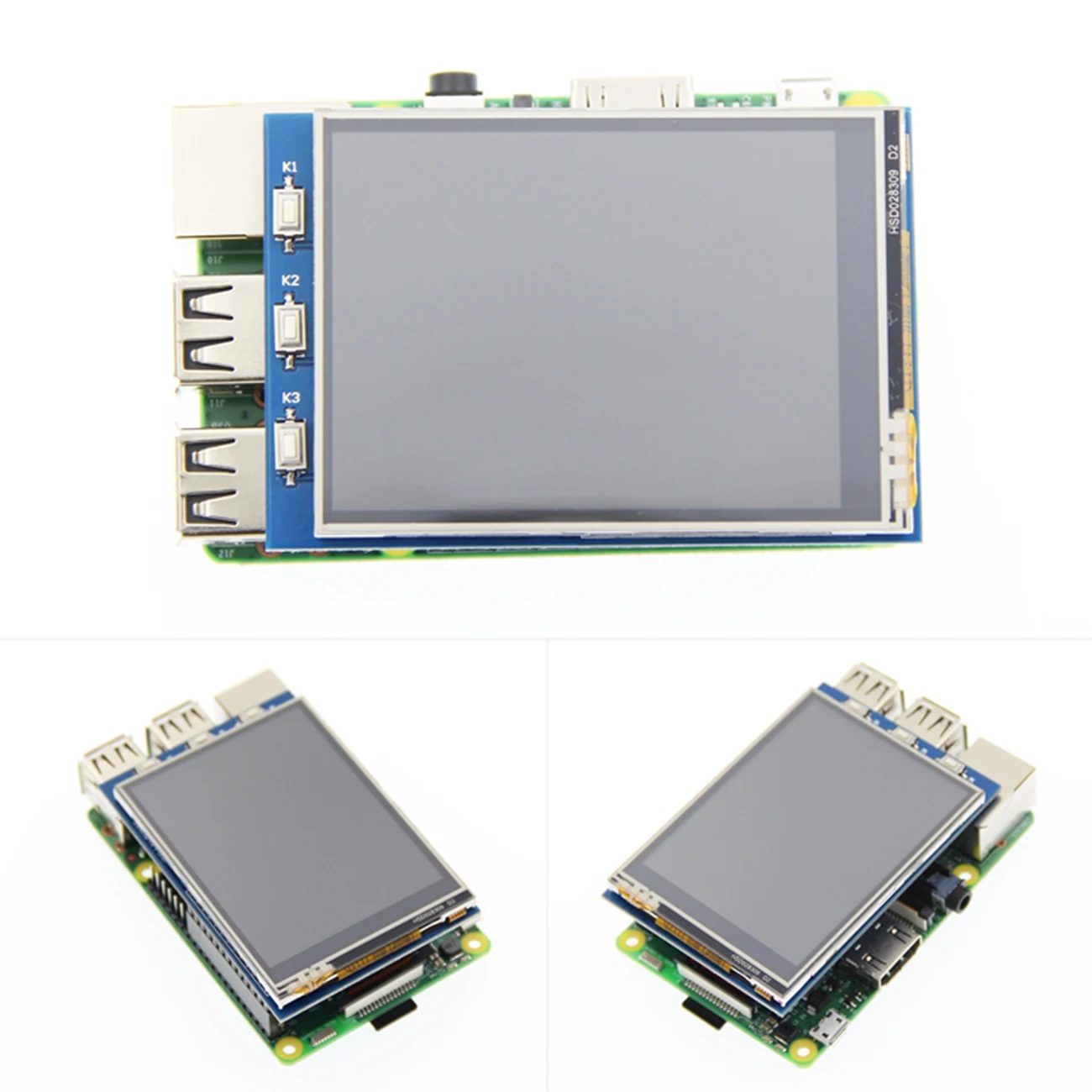

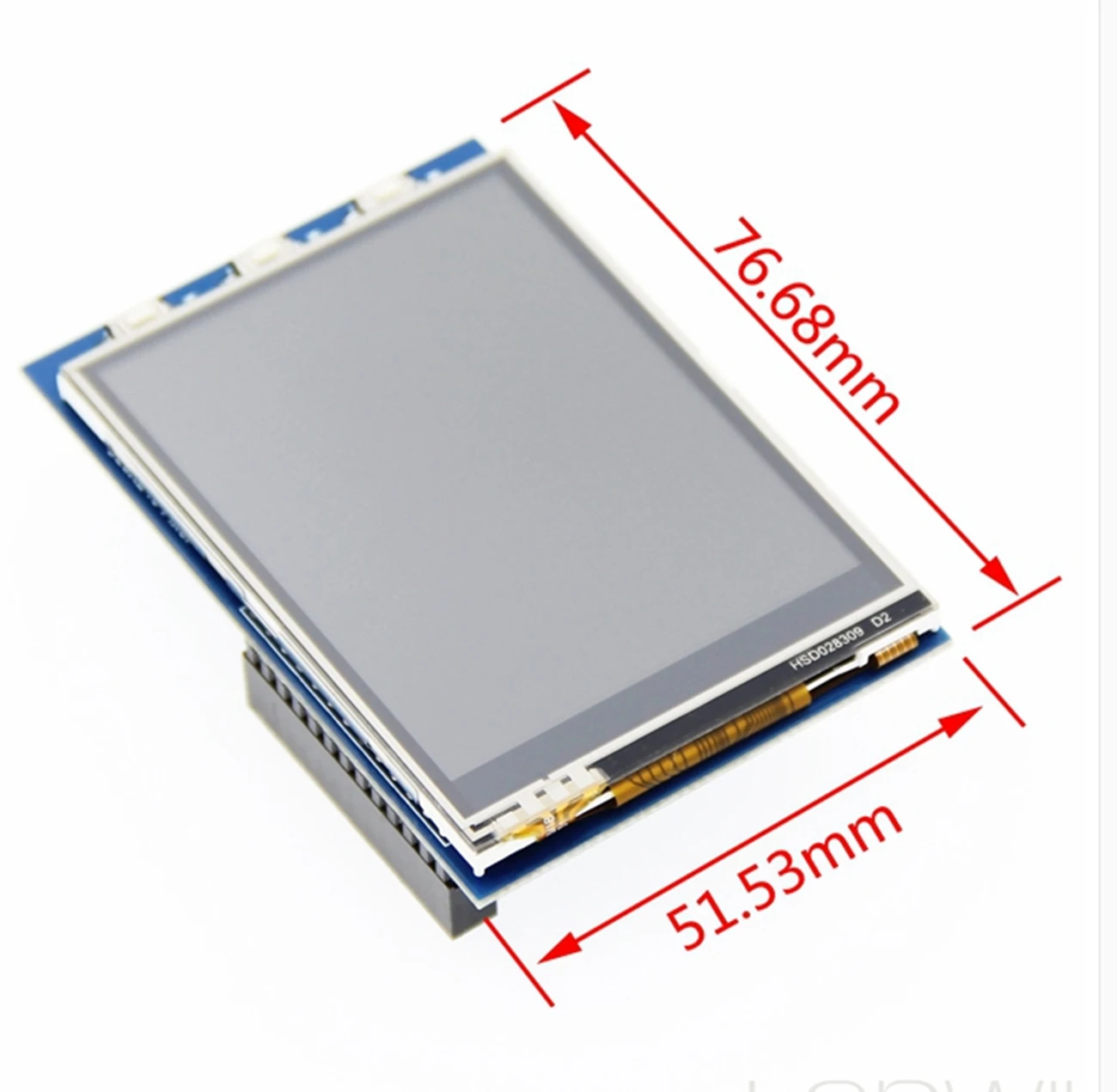

Dimensioni del backplane PCB: 51,52×76,68 (mm)
Peso del prodotto: 25 (g)
Descrizione dell’identificazione del numero del pin
1, alimentatore 17 3,3 V (ingresso alimentazione 3,3 V)
2, 4 alimentatori da 5 V (ingresso alimentazione 5 V)
3, 5, 7, 8, 10, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND Terra di potenza
11 Interruzione del pannello touch TP_IRQ, rilevata in basso quando viene premuto il pannello touch
18 Selezione registro istruzioni/dati LCD_RS
19 Display LCD_SI / TP_SI LCD / Ingresso dati SPI del pannello touch
21 uscite dati SPI touch panel TP_SO
Reset 22 RST
23 Display LCD_SCK / TP_SCK LCD / Segnale clock SPI del pannello a sfioramento
24 segnali di selezione chip LCD_CS LCD, LCD di selezione di basso livello
26 Segnale di selezione del chip del pannello touch TP_CS, pannello touch di selezione di basso livello
