Da leggere assolutamente prima dell’acquisto:
Questo kit è destinato a installatori con competenze di base nella saldatura.
Ogni kit viene testato prima della spedizione per garantire che sia funzionante.
Pertanto, sul circuito stampato potrebbero rimanere residui di saldatura.I clienti che sono preoccupati per questo dovrebbero astenersi da ordinare.
Questo kit utilizza la tecnologia di inserimento a forza zero per collegare cavi piatti flessibili (FFC).Se non hai familiarità con questa tecnologia, visita il seguente sito Web per istruzioni visive.
I connettori FFC hanno una struttura fragile e possono essere facilmente danneggiati se maneggiati con noncuranza durante il funzionamento.
//thepihut.com/blogs/raspberry-pi-tutorials/how-to-replace-the-raspberry-pi-camera-cable

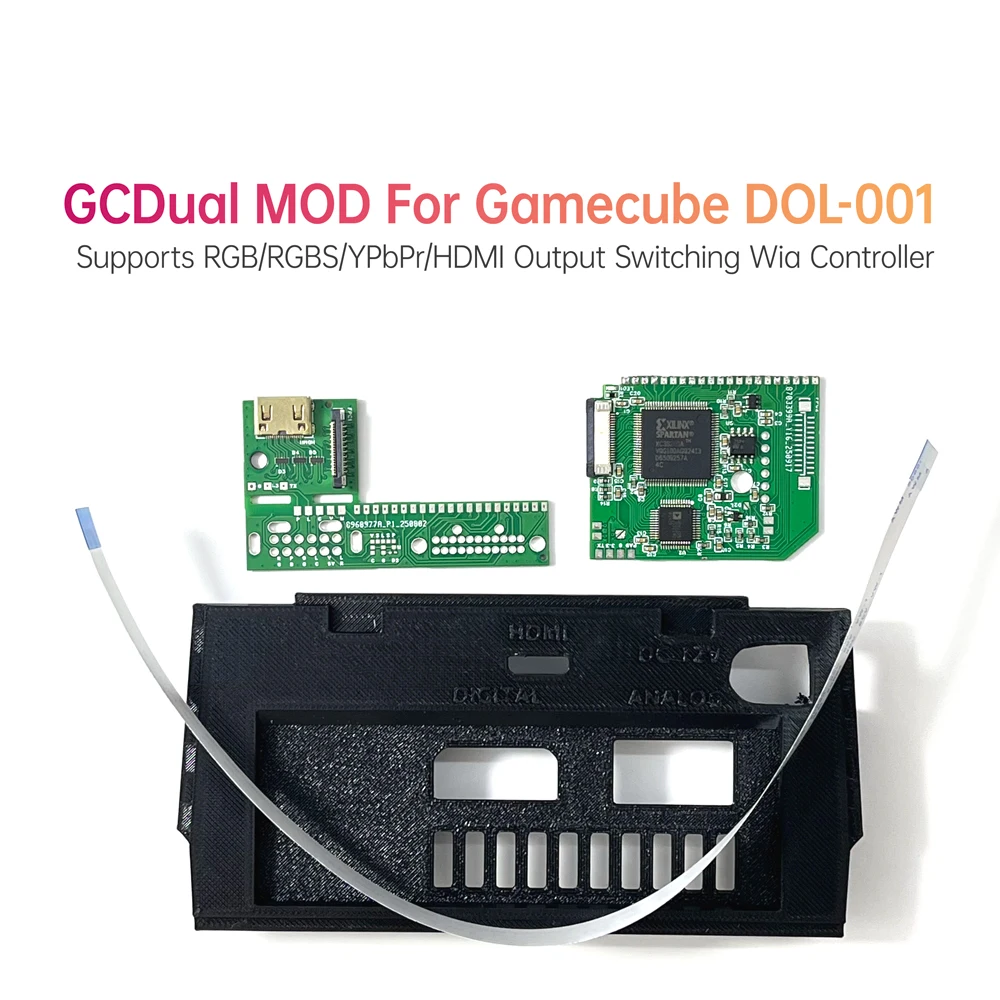

Il pacchetto include:

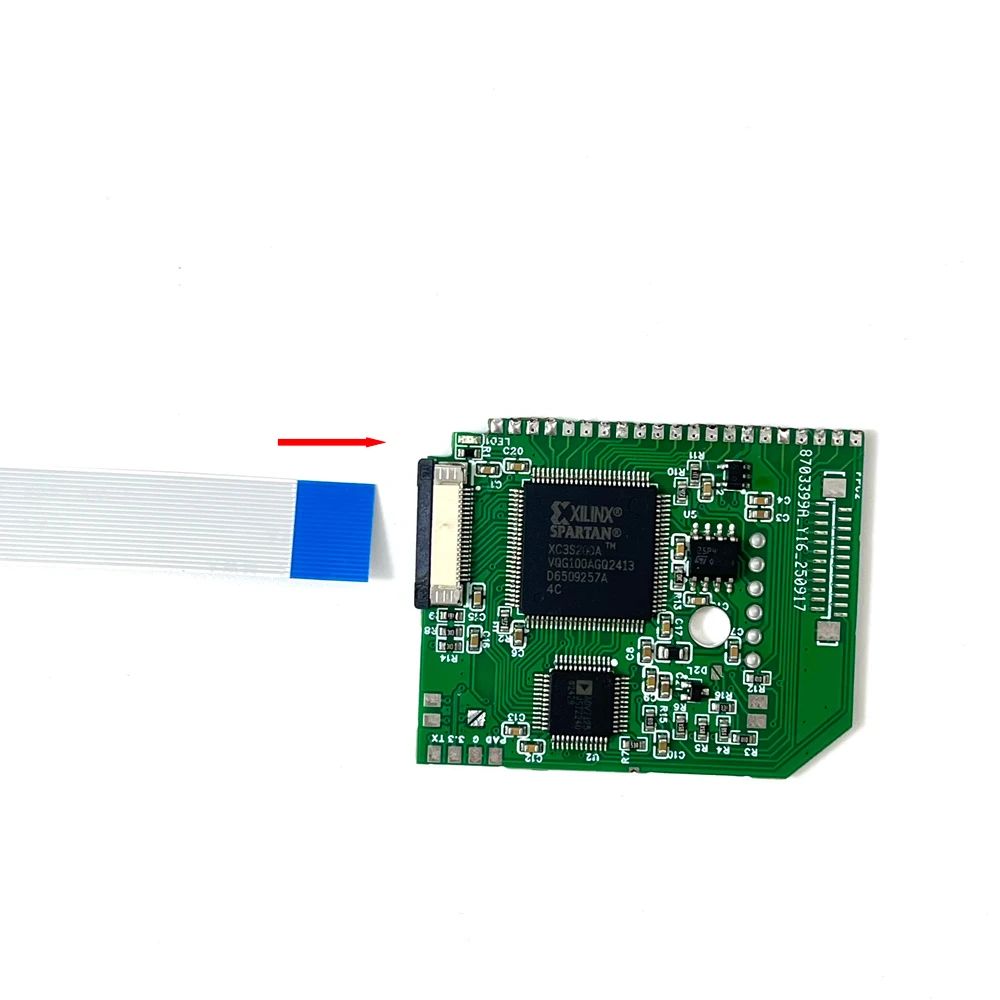

1 * PCB QSB
1 * PCB principale

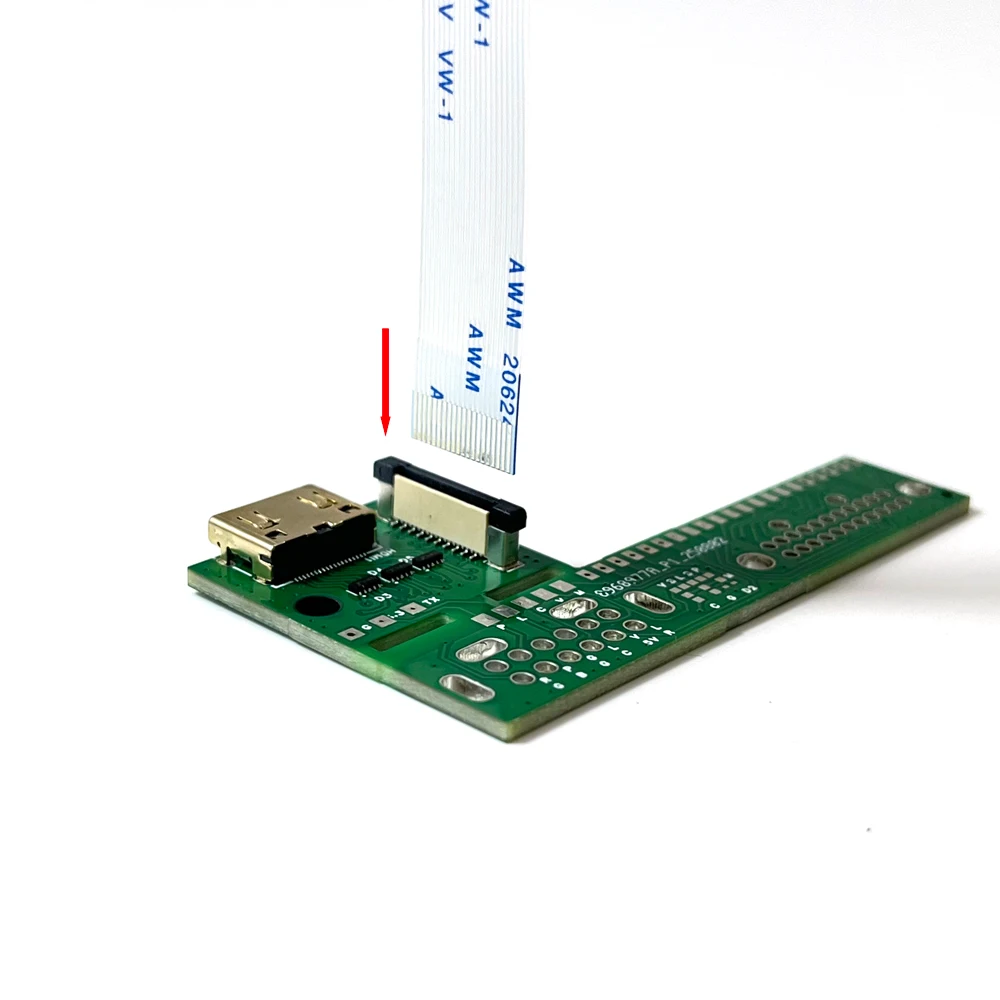

1 * circuito stampato HDMI
1 * Cavo FFC
1 cover posteriore stampata in 3D
Devi portare i tuoi oggetti:
#3-56 Dado
Vite M2
Dado M2
Filo da 30 AWG
Saldatore a Temperatura Controllata
Flusso
Punta di Saldatura Extra Fine
Stoppino per dissaldare
Alcol Isopropilico al 99%
Tronchesi laterali
Punta da trapano
Trapano
Penna a punta fine
Piccola Lima Quadrata
Piccolo File Piatto
Utensile da taglio per metalli, ad esempio Dremel
Istruzioni per l’installazione

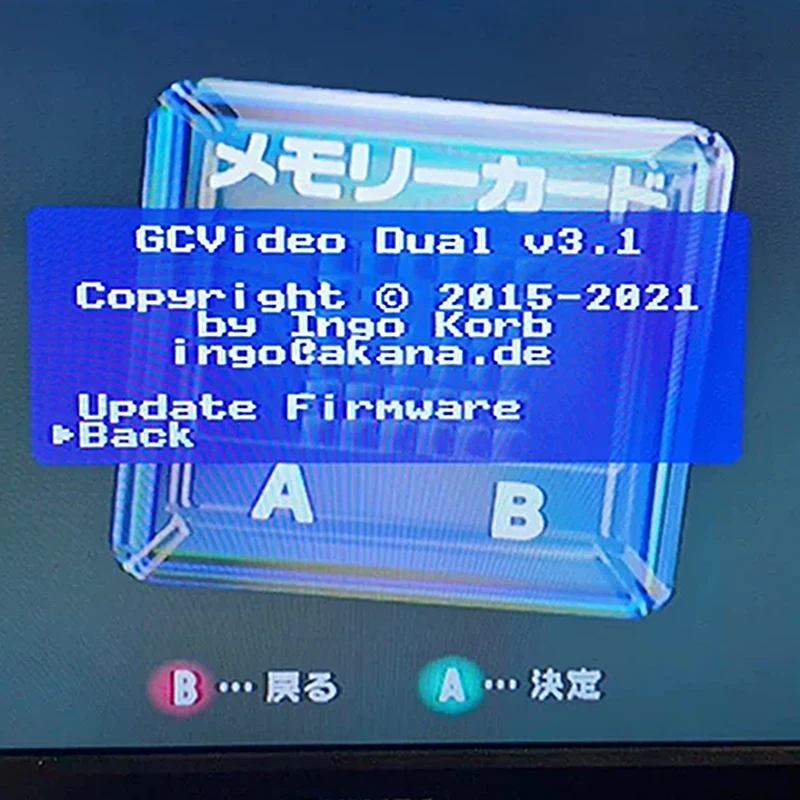

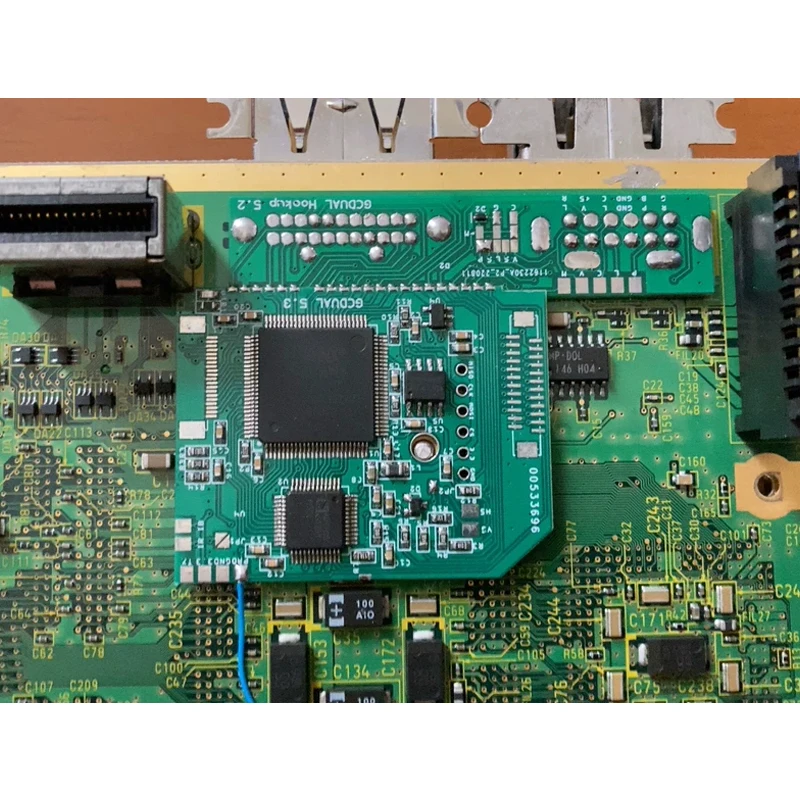

Questo articolo è della versione successiva 5.3, con la scheda principale aggiornata al firmware 3.1.
Se il cavo ha un resistore di attenuazione all’interno, assicurati che JP2 sia chiuso/cortocircuitato.Se il cavo NON dispone di un resistore di attenuazione, assicurarsi che JP2 sia aperto.Questi cavi con resistori di attenuazione sono ancora consigliati su 5.3 e versioni successive.
Passaggio 1: non saltare questo passaggio.Assicurati di sapere come funzionano i jumper.

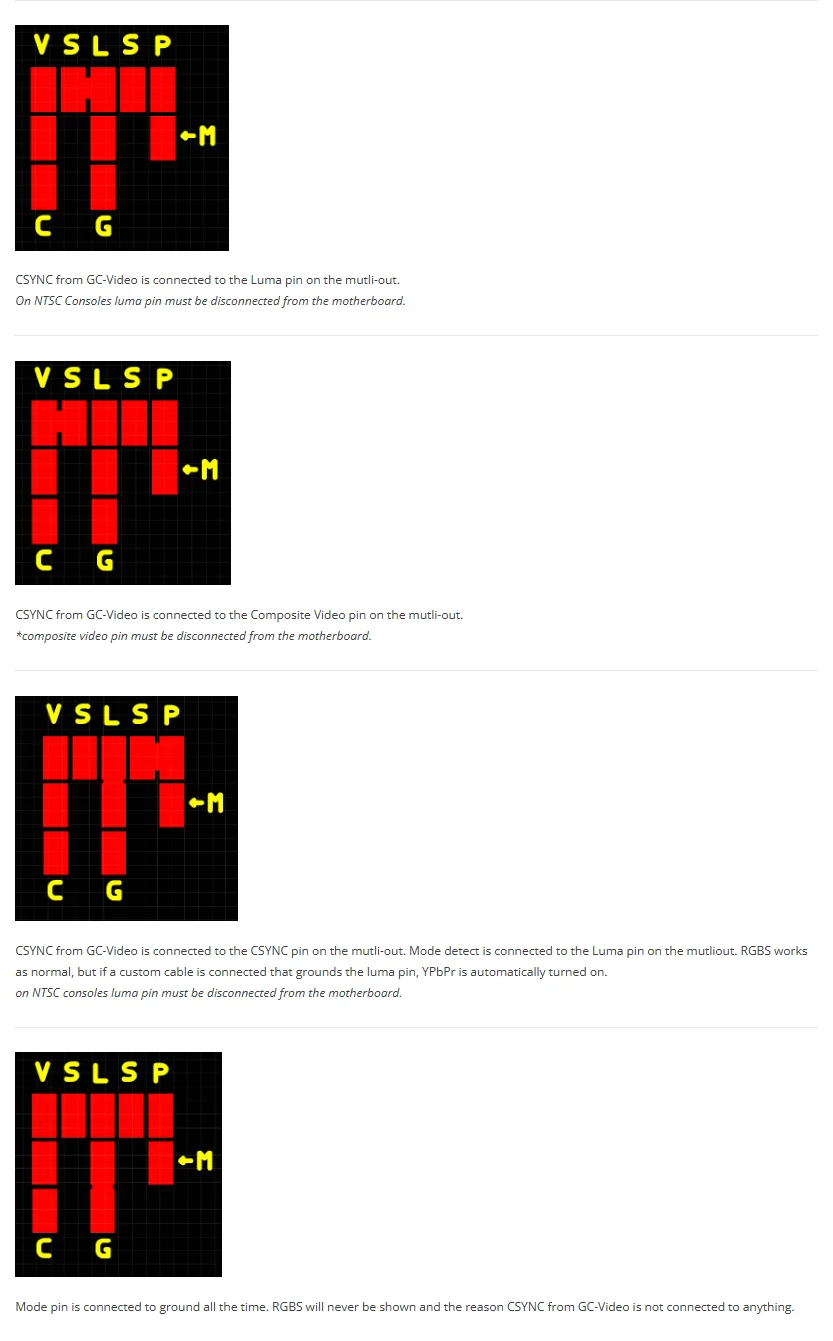

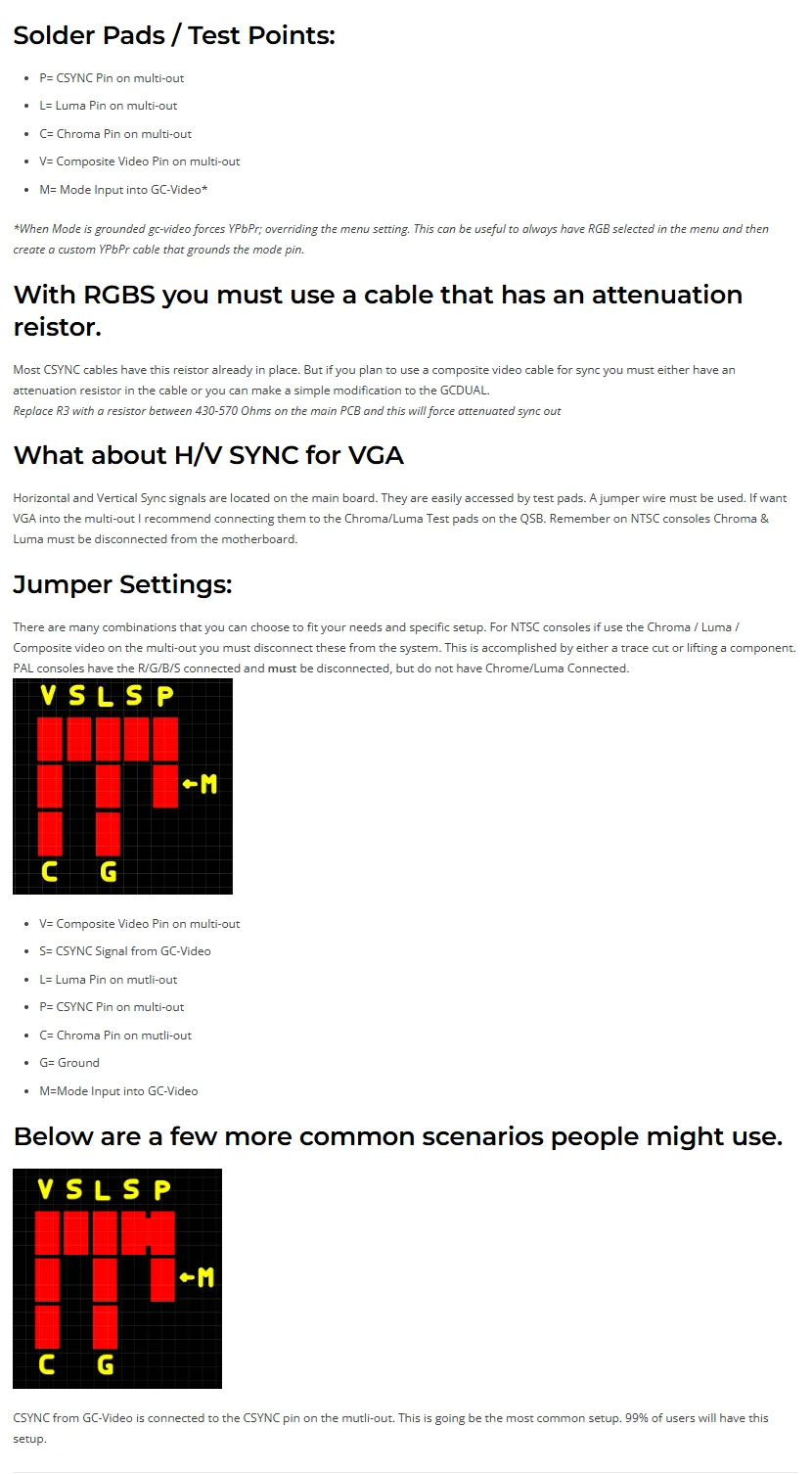

Determina come collegare il GCDual alla porta analogica.I ponticelli sul circuito stampato QSB consentono di instradare i segnali in diverse posizioni.

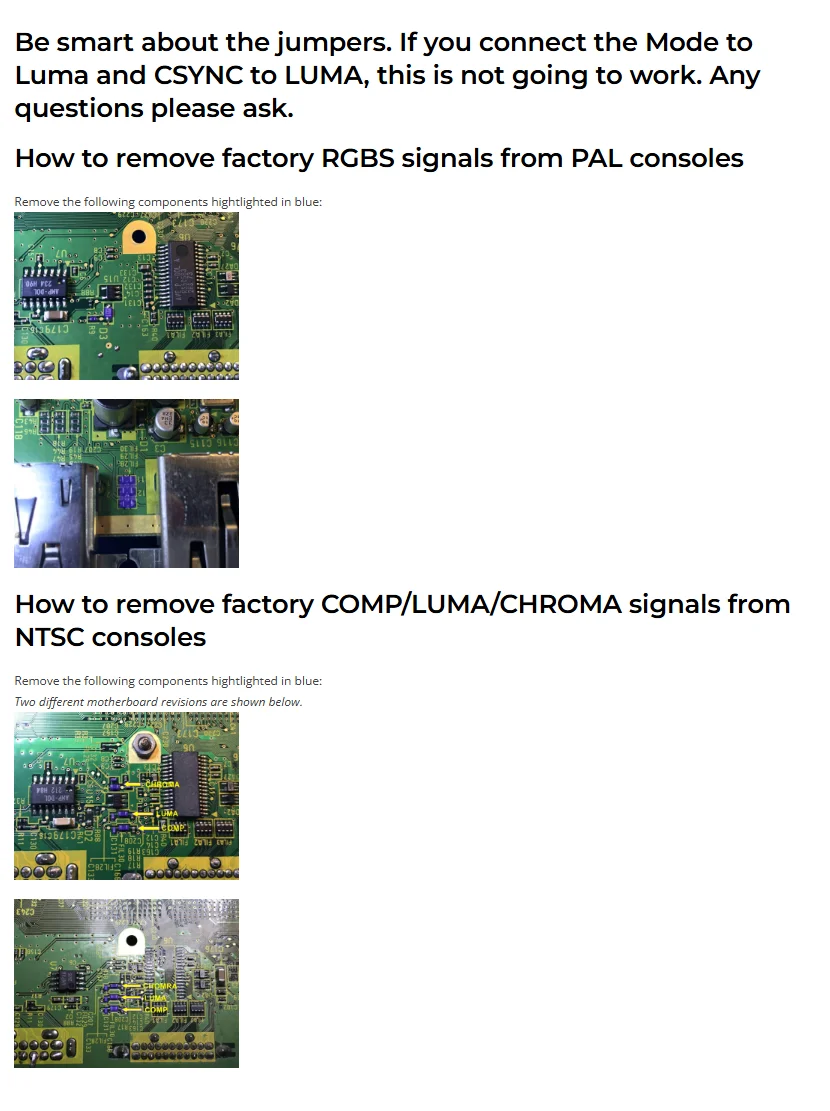

È possibile accedere alla documentazione all’URL seguente per esaminare le impostazioni del ponticello.
//www.game-tech.us/gcdual-jumpers-guide/
Questo documento descrive anche i passaggi necessari per i host PAL e NTSC che utilizzano i pin CHROMA e LUMA.
Passaggio 2:
Smontare il GameCube per liberare la scheda madre.
Lascia il dissipatore di calore in posizione, a meno che tu non abbia intenzione di sostituire i pad termici.
Dissaldare le aree evidenziate con la treccia dissaldante.

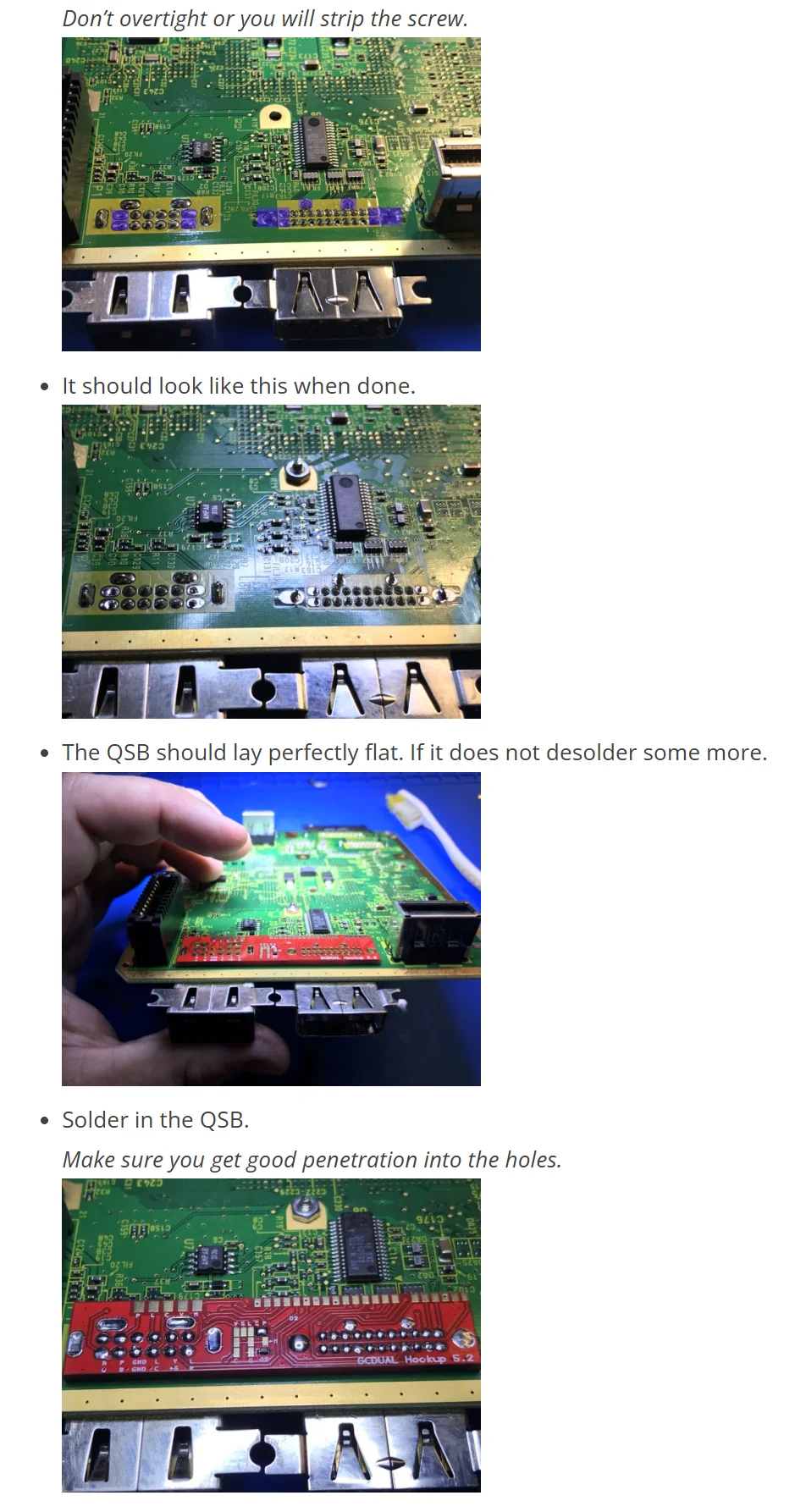

Installa la vite originale del dissipatore di calore con quella fornita.#3-56 Dado nel foro più vicino alla porta digitale.

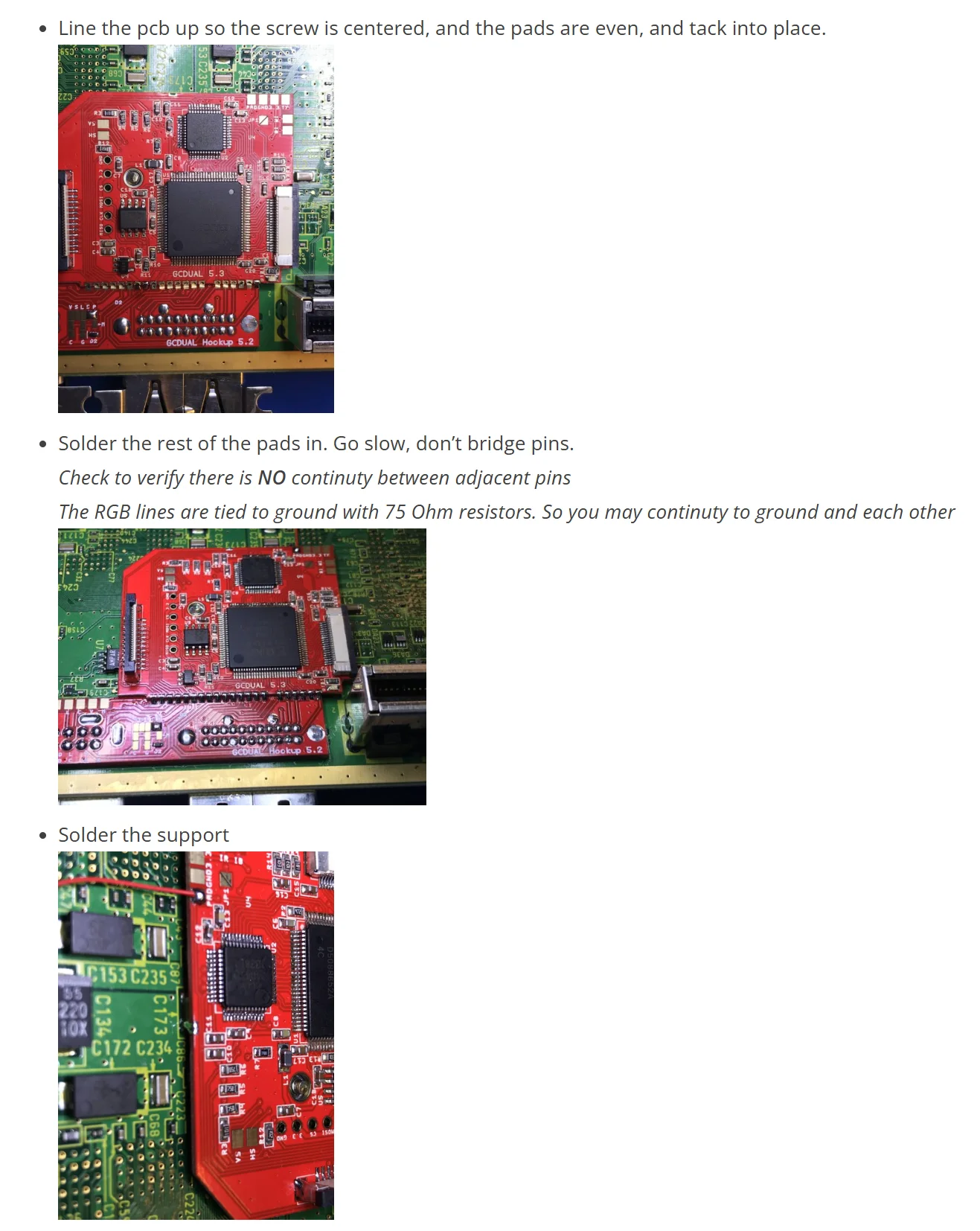

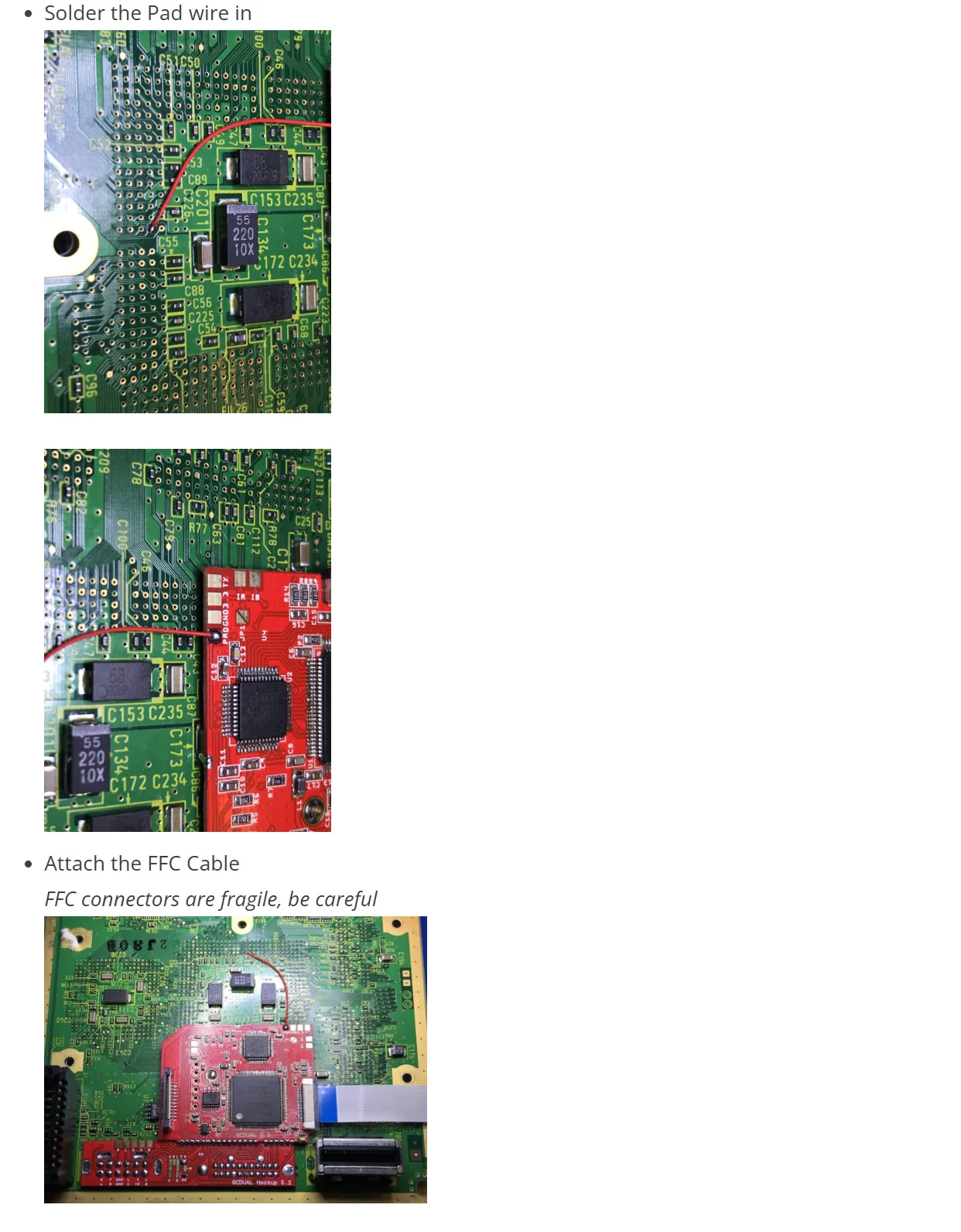

Passaggio 3:

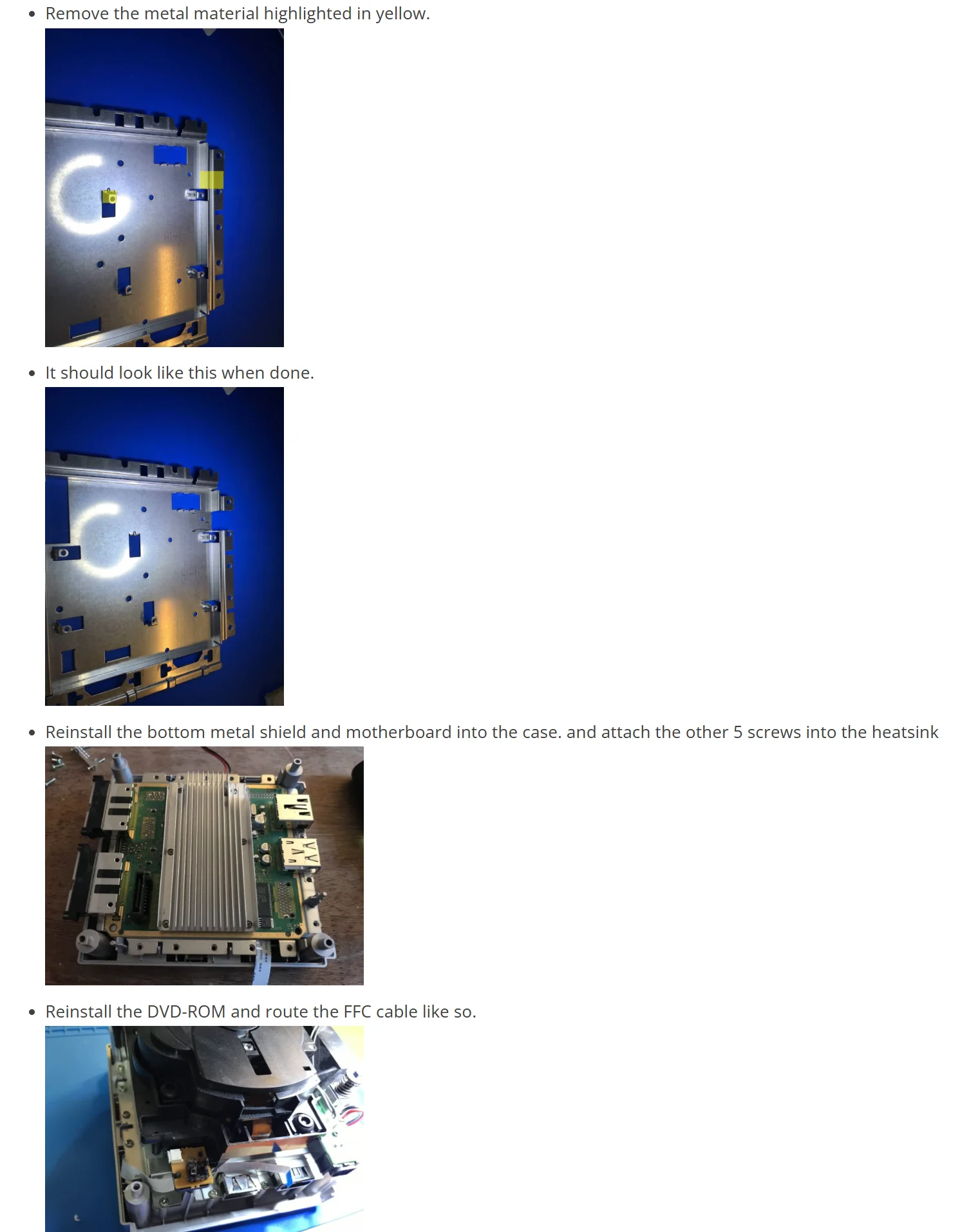

Fase 4:

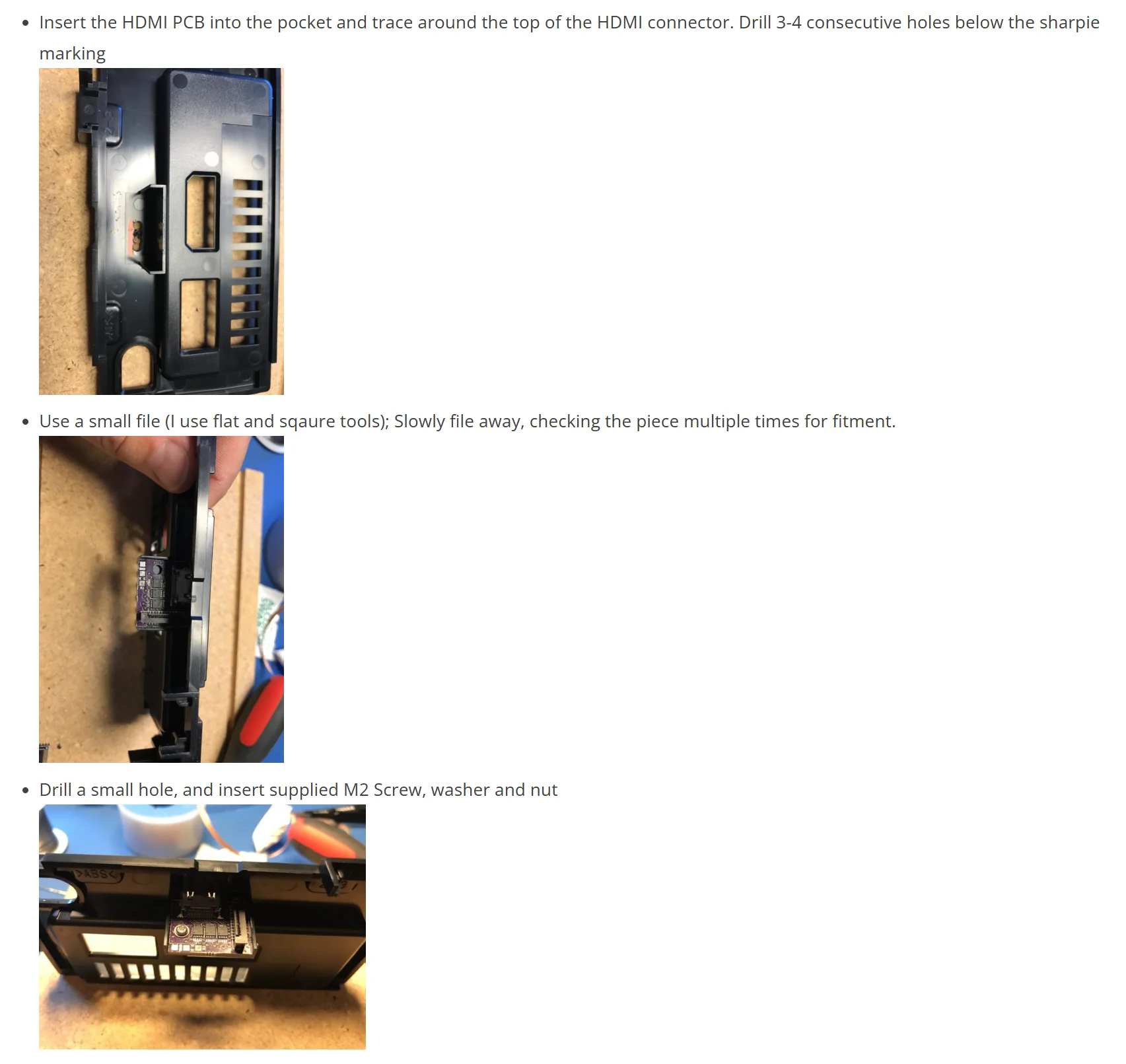

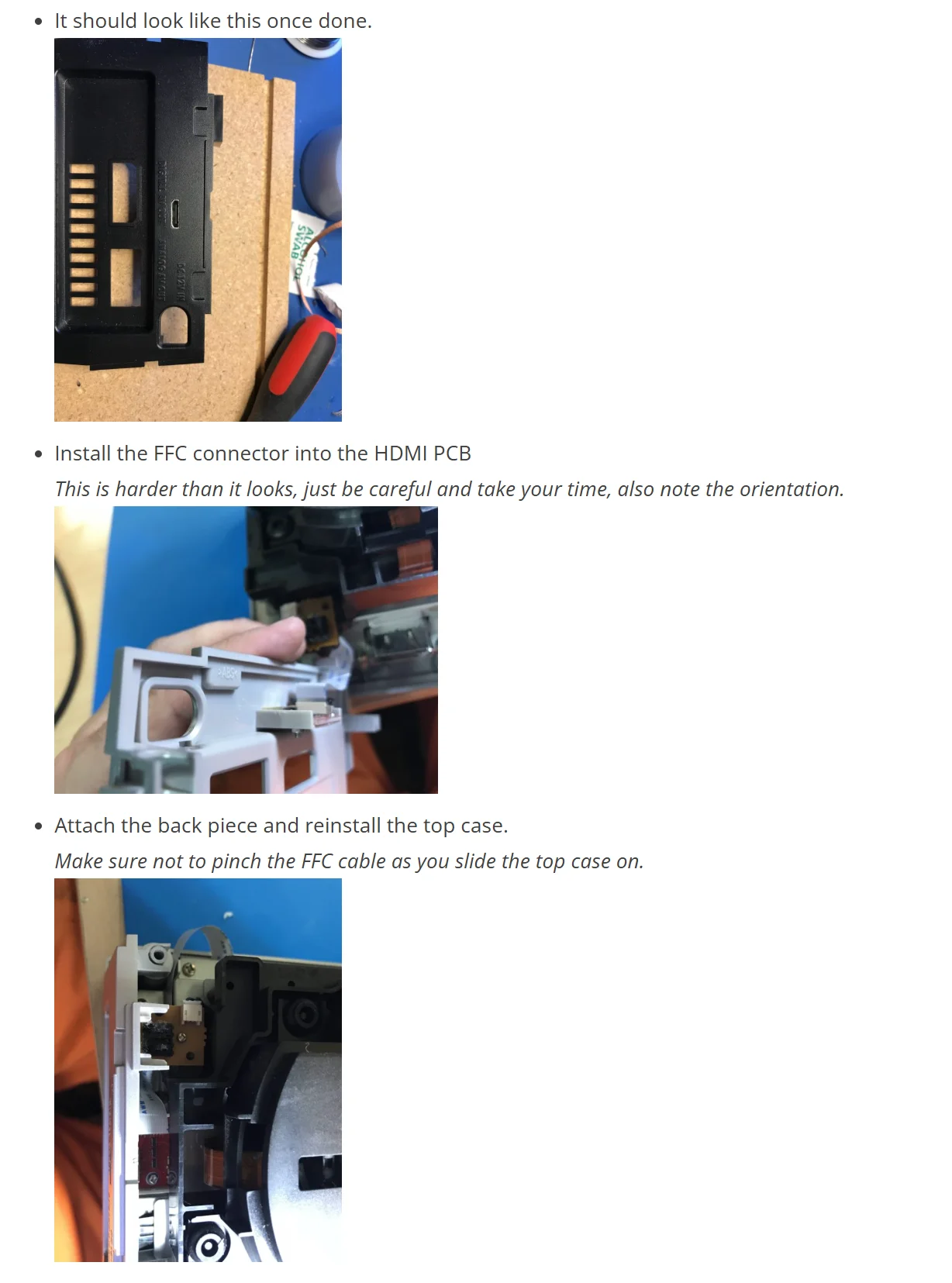

Passaggio 5:
Risoluzione dei Problemi
La maggior parte dei problemi sono legati all’installazione del QSB sulla scheda principale.Ecco alcuni passaggi di base per la risoluzione dei problemi.

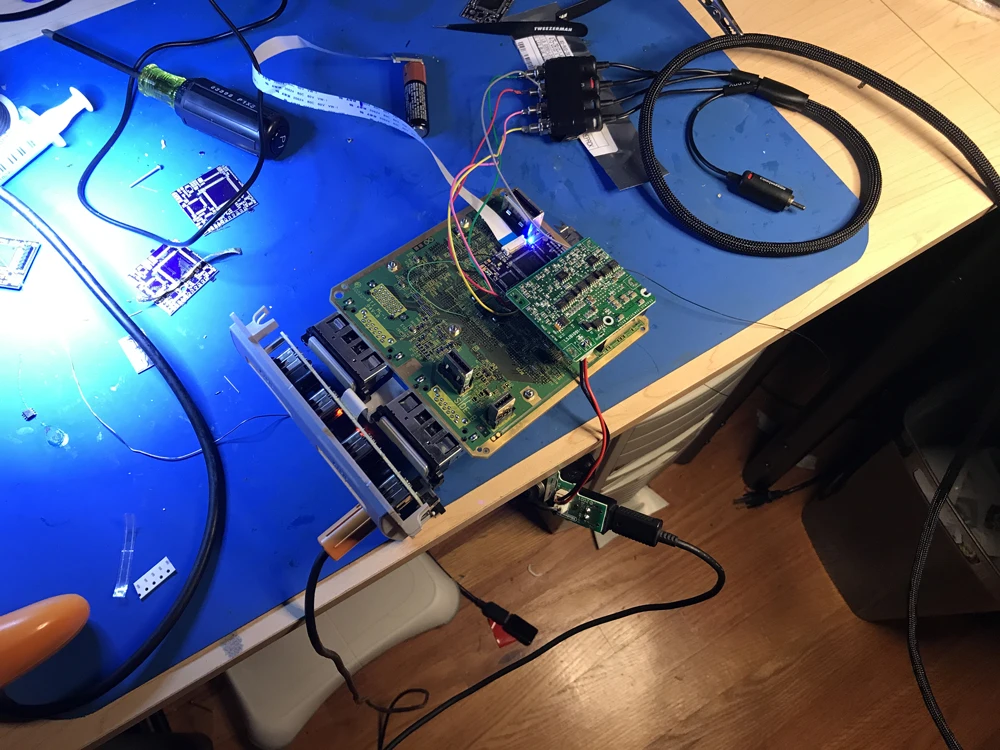

Per prima cosa, configura il GameCube in modo che possa funzionare senza la custodia.
Puoi farlo rimuovendo la scheda madre e appoggiandola sul dissipatore di calore.Quindi puoi rimuovere la scheda di alimentazione dalla custodia e collegarla direttamente alla scheda madre.Sarà simile a questo.Ora puoi alimentare l’unità ed effettuare test senza dover smontare e rimontare continuamente la macchina.
Quando il video viene visualizzato, riceverai un messaggio di errore all’avvio, non preoccuparti, questo perché non è presente un’unità DVD.Inoltre, non lasciare che l’unità funzioni a lungo in questo modo.Fai attenzione mentre maneggi un’alimentazione elettrica sotto tensione.Non sono responsabile se bruci il tuo Gamecube.
Con problemi video, avvia il sistema e verifica se il LED è spento, fisso o lampeggiante.
Il LED è spento – L’FPGA non si avvia, controlla la tensione (+3.3) su qsb (+5 è utilizzato solo per il rilevamento del segnale HDMI dalla TV).
Il LED è fisso – Il segnale di clock è collegato a massa o non connesso (Verifica CLK)
Il LED lampeggia – L’FPGA ha rilevato il clock (Controlla tutti i VD)# e punti CSEL

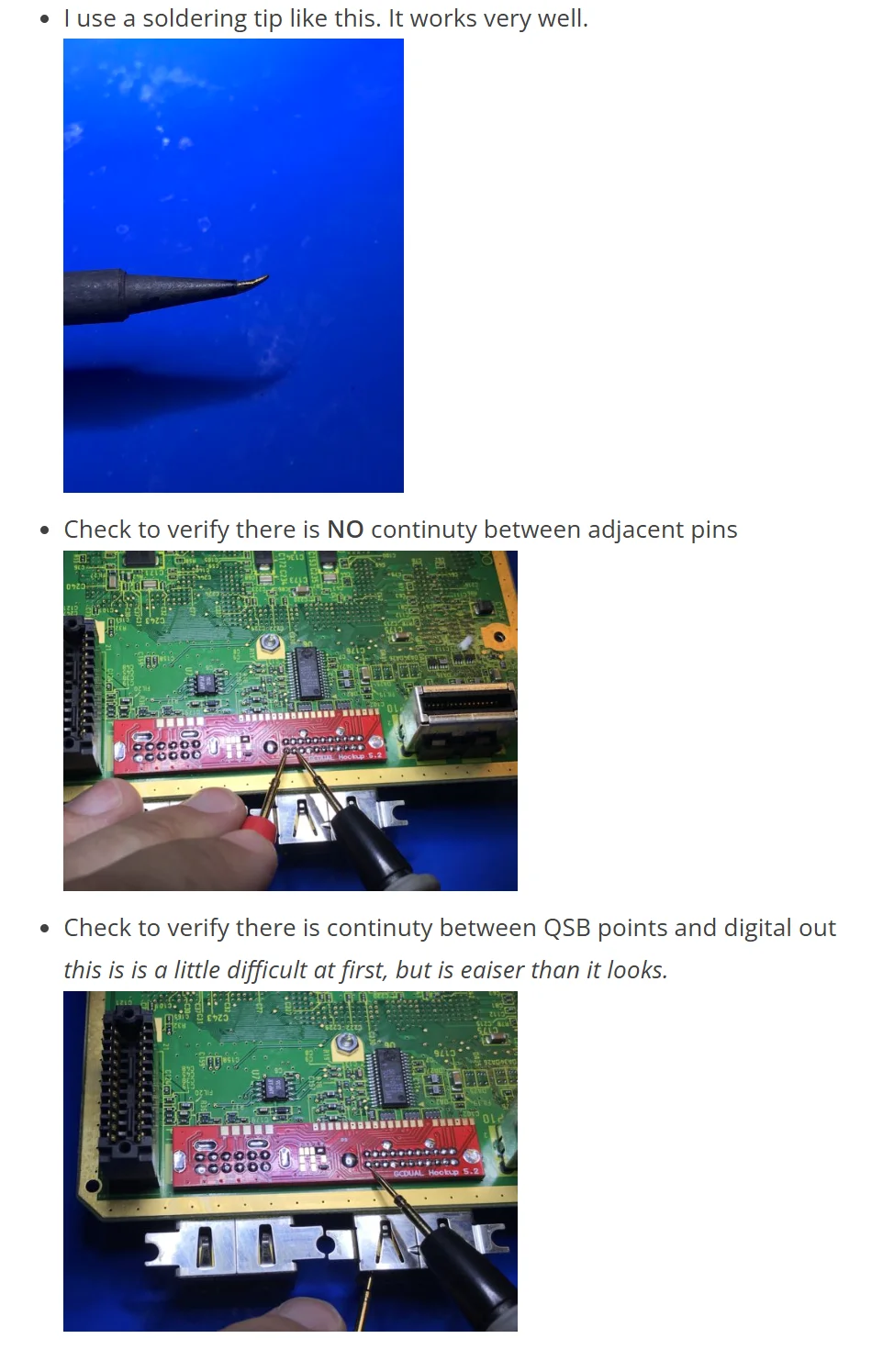

Con il tuo problema specifico in mente, controlla il QSB e i punti corrispondenti.Dovrai: verificare la presenza di cortocircuiti tra i punti, riallineare i collegamenti per assicurarti che ci sia un buon contatto.
Se riscontri problemi con l’audio, come l’assenza di suono o un audio distorto.Verificare che i punti LRCK, ADAT, BCLK siano collegati correttamente.
Per domande sulle funzioni di GC-Video, fare riferimento al github:
//github.com/ikorb/gcvideo/tree/main/HDL/gcvideo_dvi
