Caratteristiche del prodotto:

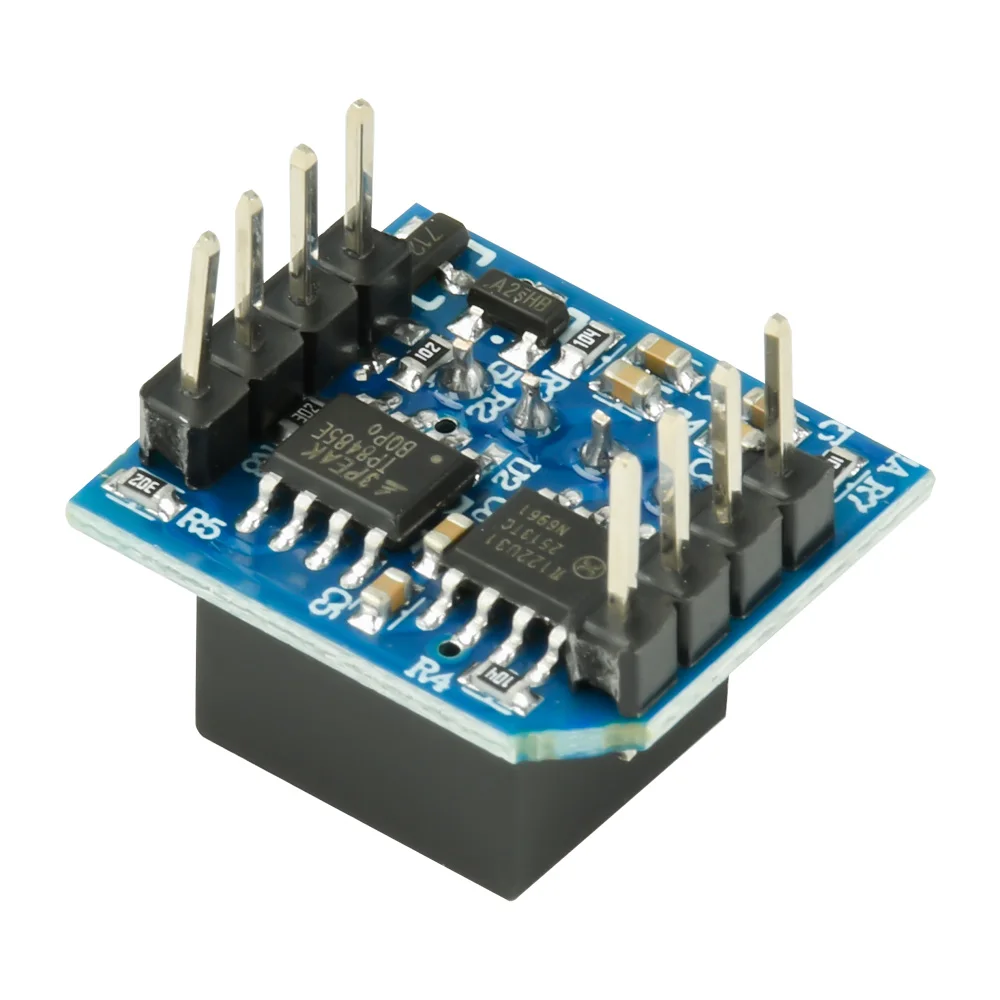

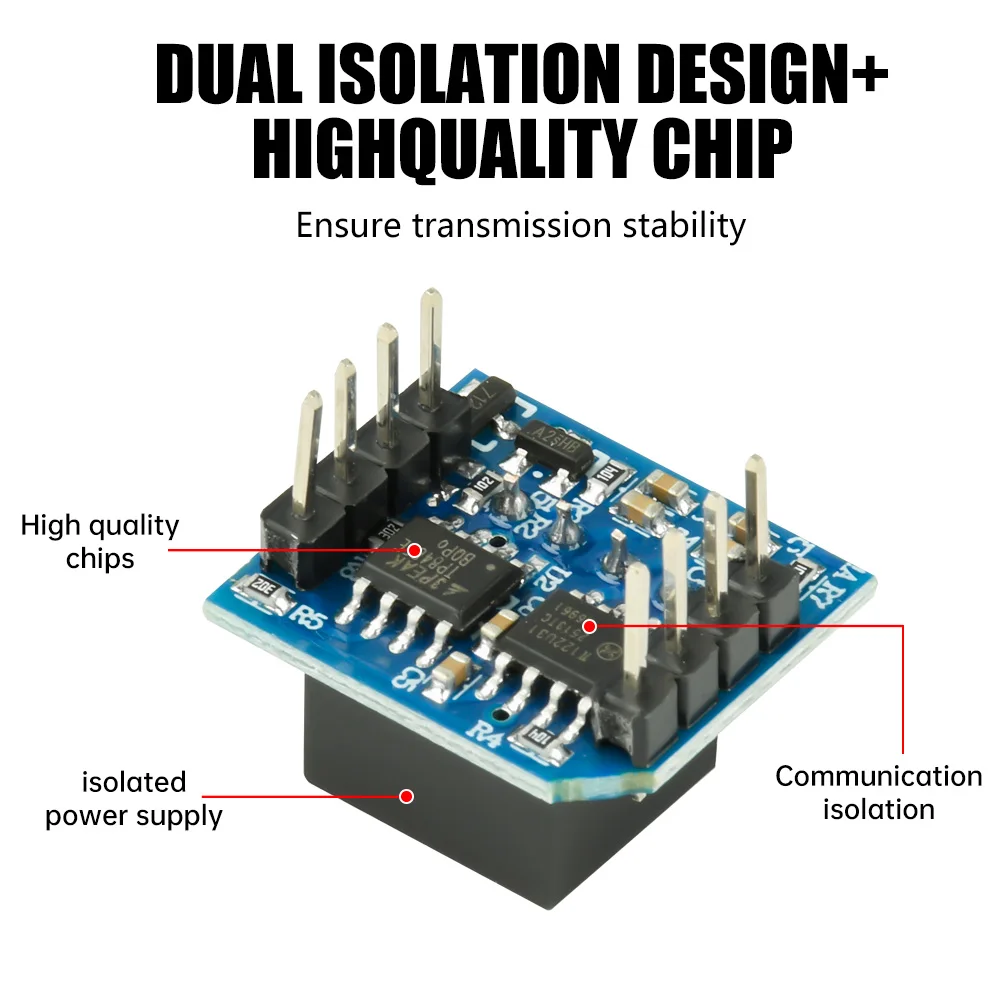

1. Isolamento duale integrato per segnale di potenza, resistenza ad alta tensione di 1500VDC, sicuro e affidabile
2. Commutazione automatica di trasmissione e ricezione, senza controllo tramite pin CON, semplifica la progettazione del circuito.
3. Adottando il chip TP8485E, basso consumo energetico di soli 8mA, a risparmio energetico ed efficiente.
4. Trasmissione differenziale half-duplex, comunicazione a lunga distanza fino a 1200 metri, forte resistenza alle interferenze
5. Ampia applicabilità, adatto per microcontrollori, modifica di radio, espansione della porta seriale di apparecchiature, ecc. Comunicazione da porta seriale a RS485.
Introduzione al modulo
La funzione principale è convertire i livelli logici in livelli differenziali del protocollo RS485, ottenendo l’isolamento del segnale; si tratta di un modulo transceiver per il protocollo RS485 che utilizza la tecnologia di integrazione IC per realizzare l’isolamento di potenza, l’isolamento del segnale, la comunicazione RS485 e la protezione del bus in un unico dispositivo. Il prodotto è dotato di un alimentatore a tensione costante con isolamento, in grado di garantire un isolamento elettrico di 1500VDC. Inoltre, il prodotto dispone di una commutazione automatica tra le funzioni di trasmissione e ricezione, eliminando la necessità dei pin CON per il controllo della trasmissione e della ricezione, riducendo così la complessità del design. Il prodotto può essere facilmente integrato nei dispositivi degli utenti, consentendo loro di connettersi facilmente alle reti del protocollo RS485.
Caratteristiche dei parametri

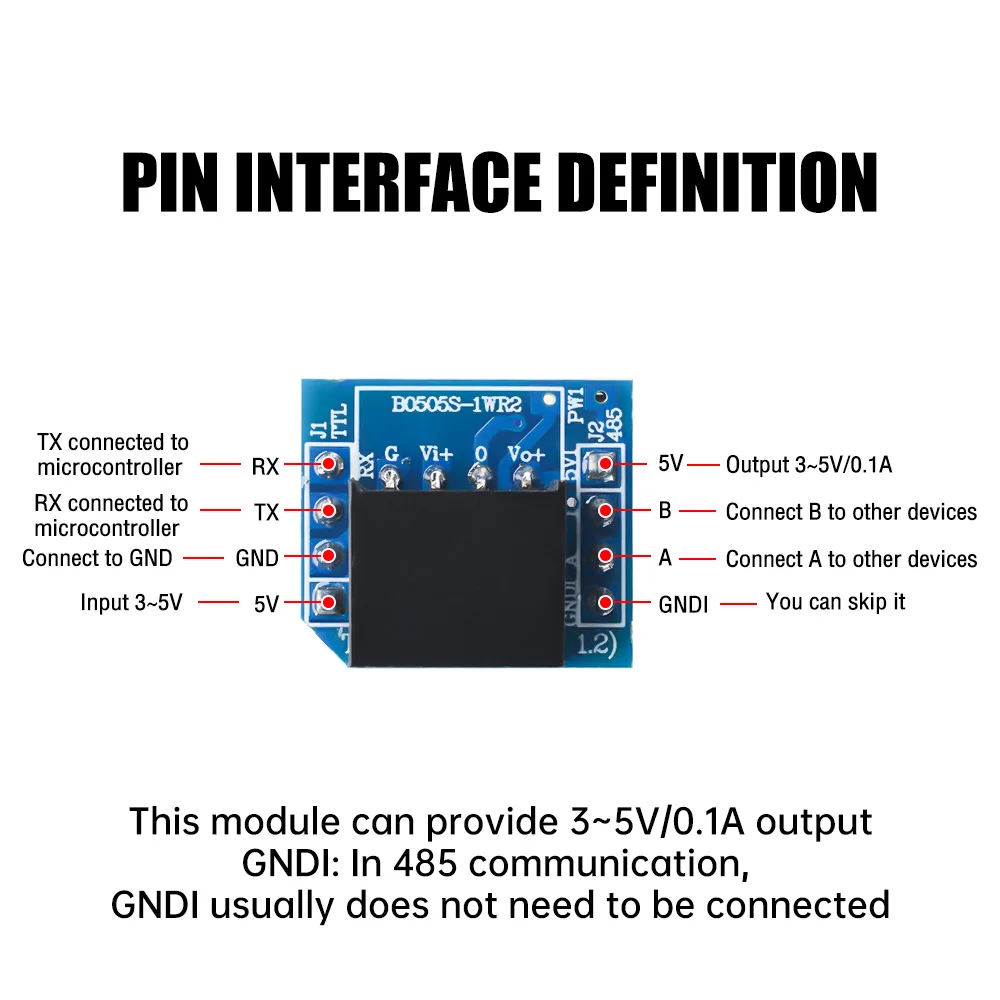

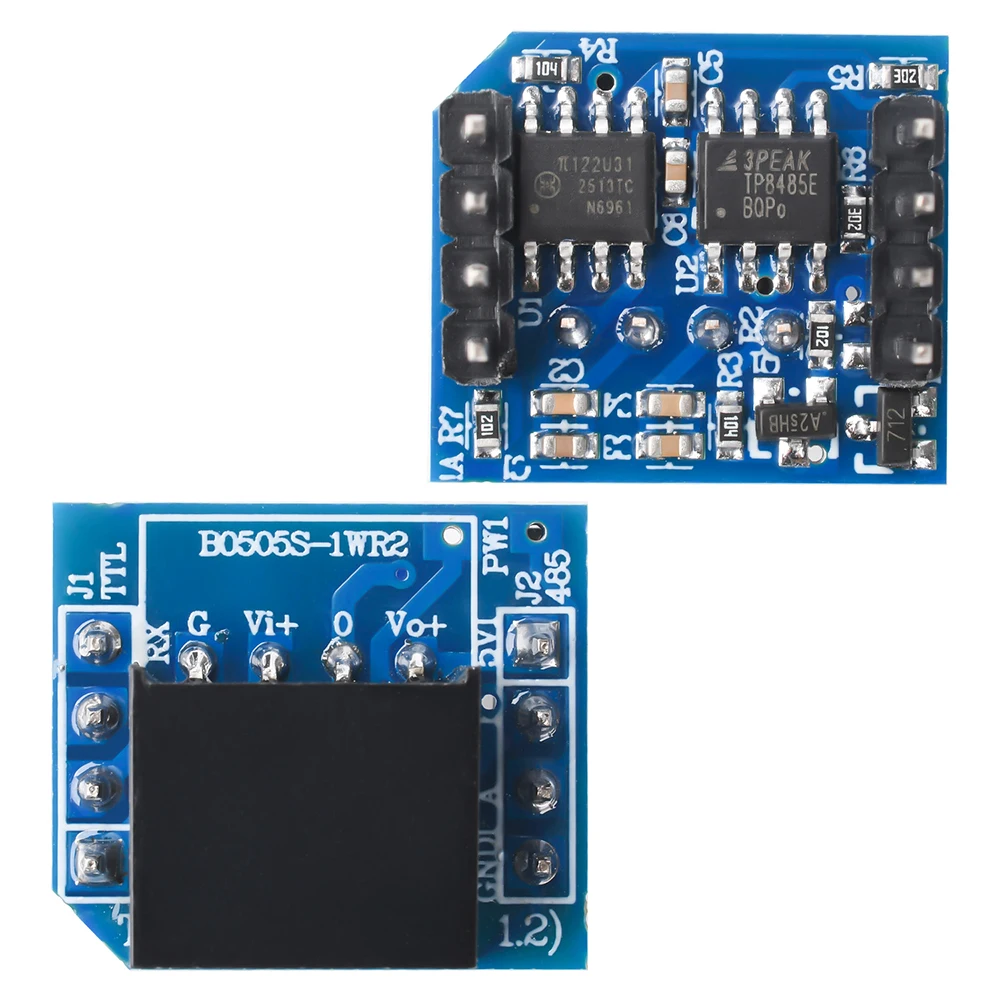

Modello chip: TP8485E 3PEAK
Spaziatura dei pin: 2,54 mm
Consumo energetico: 8mA
Metodo di comunicazione: comunicazione half duplex
Metodo di trasmissione del segnale: trasmissione del segnale differenziale
Intervallo di tensione di lavoro: 3,0V~5,5V
Intervallo di temperatura di lavoro: -40 ℃~85 ℃
Velocità di trasmissione dati: 150 kbps (π 122)
Distanza di trasmissione: fino a circa 1200 metri (a seconda della qualità della linea di trasmissione e della velocità di trasmissione).

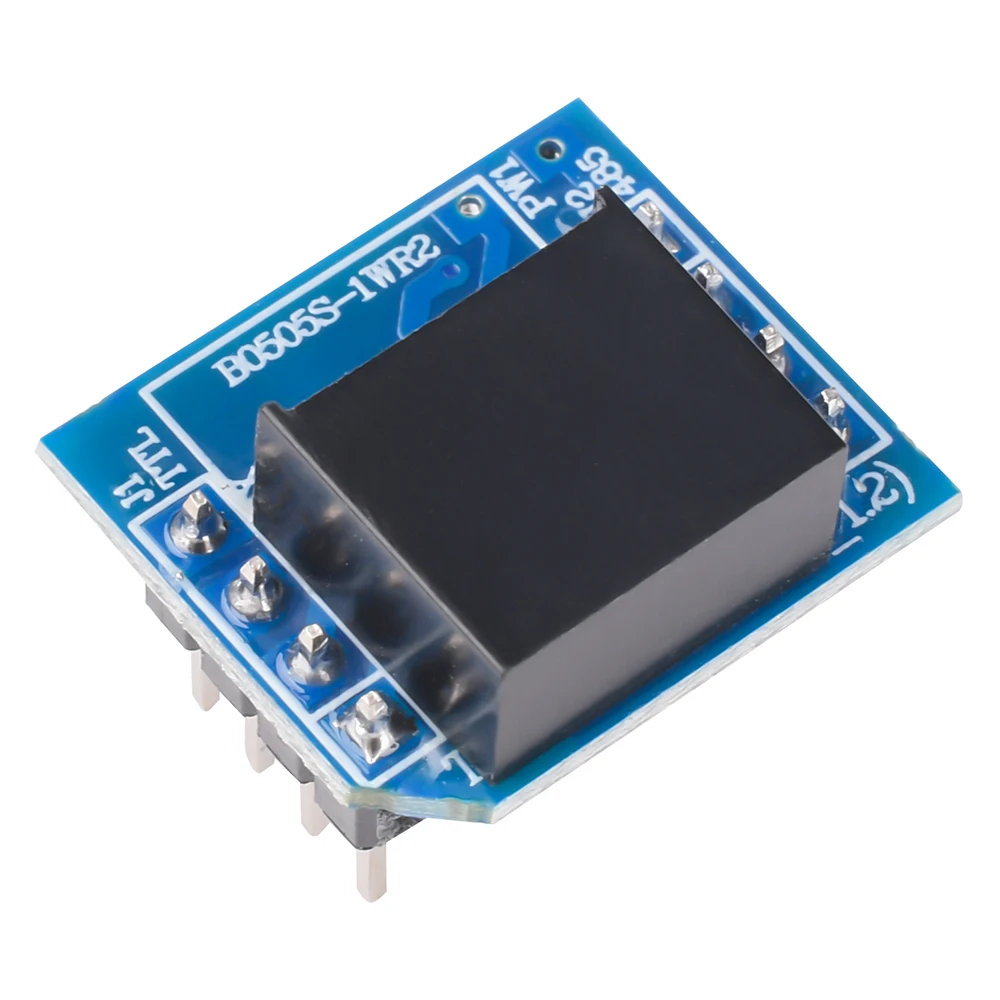

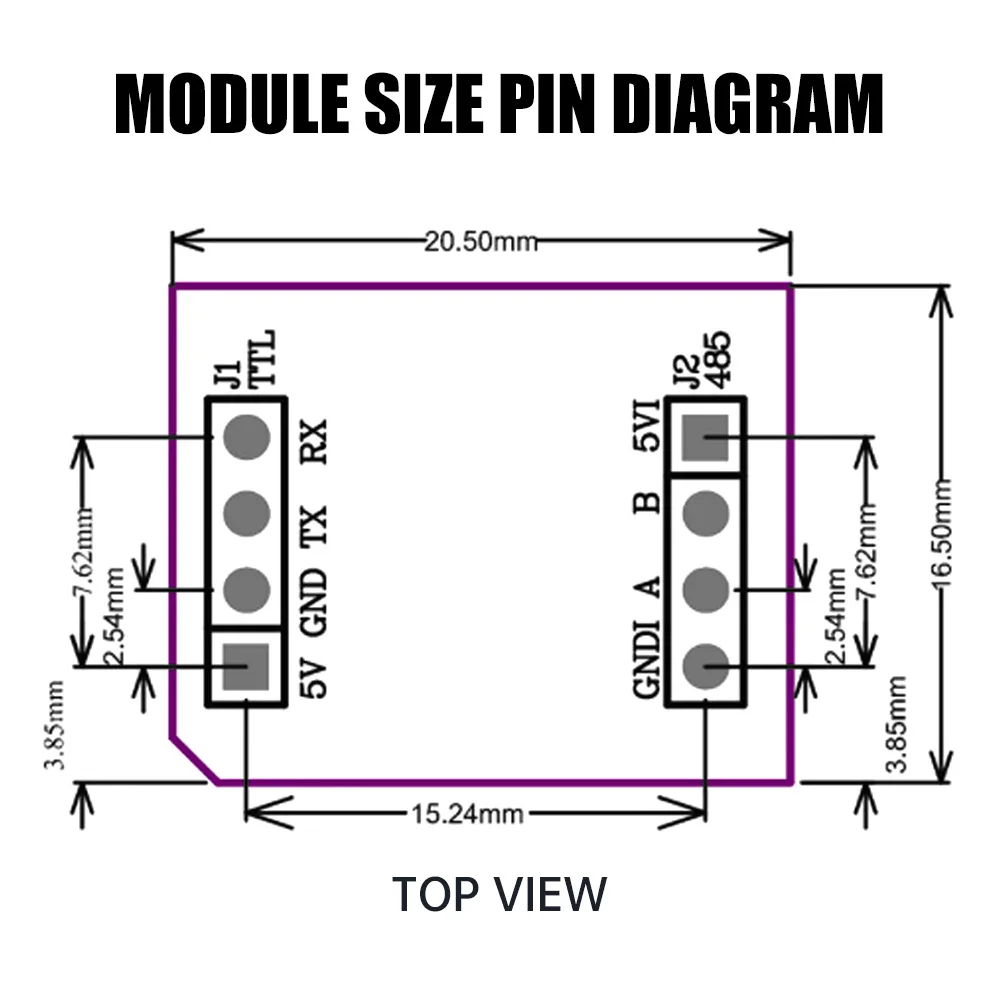

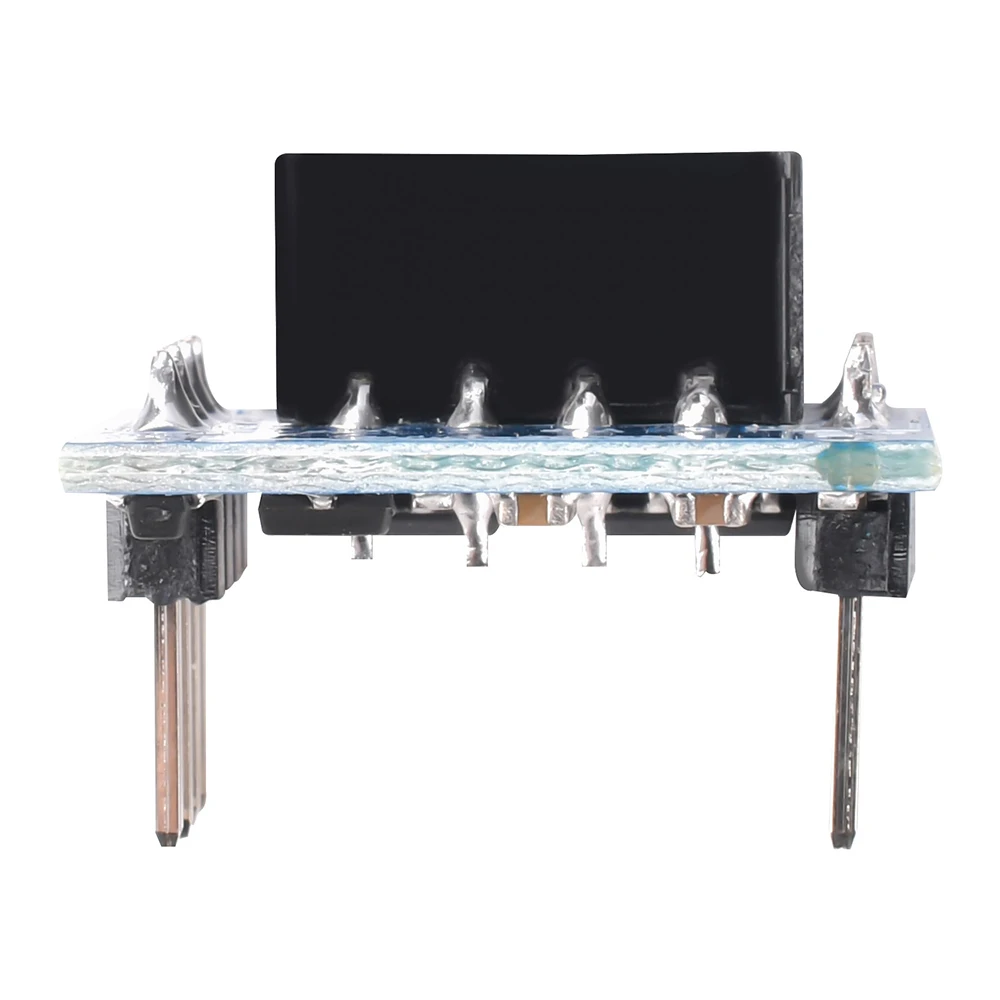

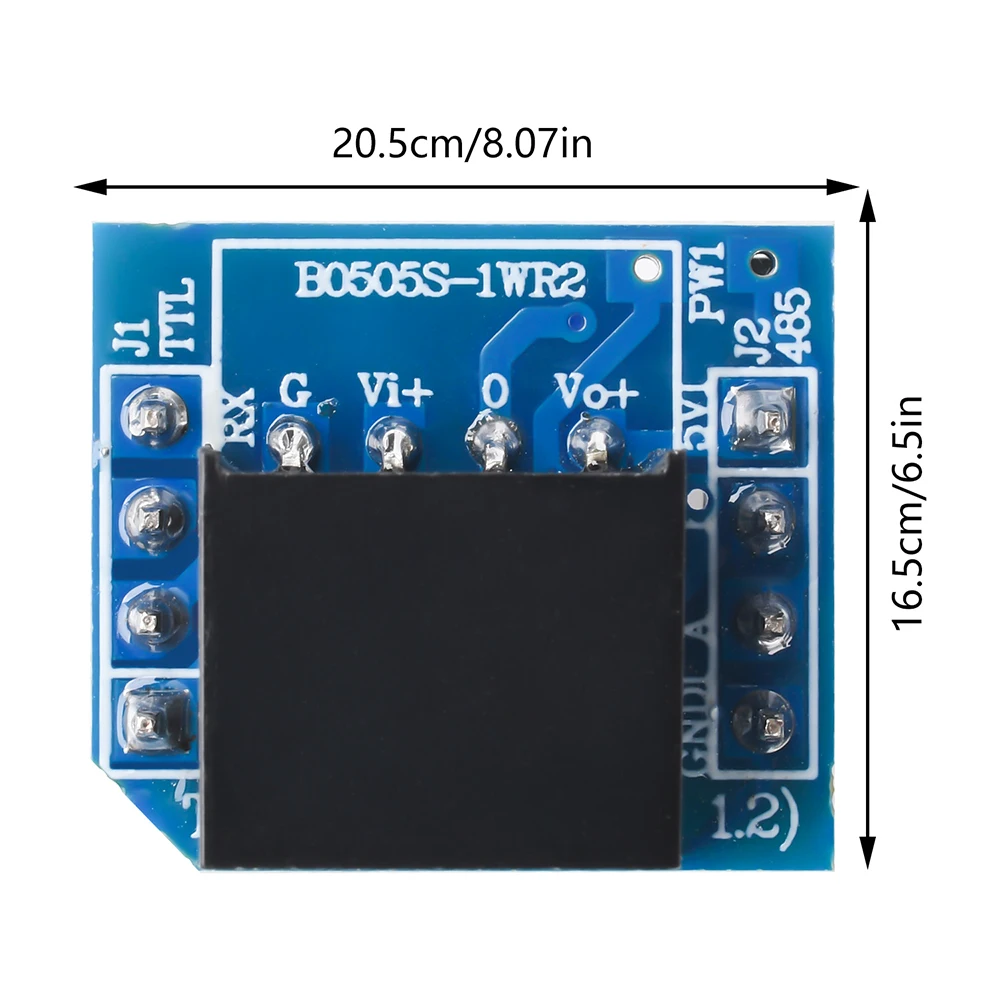

Dimensioni del prodotto: 20,5 mm * 16,5 mm
Principali utilizzi:
1. MCU come microcontrollori e ARM comunicano tramite la porta seriale del computer verso RS485
2. Modifica radio, flashing di telefoni cellulari, flashing di XBOX360, GPS, ispezione auto, flashing di DVD, riparazione di hard disk, decoder
aggiornamento
3. Espansione della porta seriale del dispositivo
Nota: nelle applicazioni pratiche, la velocità di trasmissione dei dati è influenzata dalla qualità della linea di trasmissione, dalla distanza di trasmissione e dalla velocità di trasmissione più alta supportata dalla porta seriale di controllo principale
Vari fattori hanno un impatto combinato.
Elenco prodotti:
1 modulo X
Product Features:
1. Integrated power signal dual isolation, 1500VDC high voltage withstand, safe and reliable
2. Automatic transmission and reception switching, without CON pin control, simplifies circuit design
3. Adopting TP8485E chip, low power consumption of only 8mA, energy-saving and efficient
4. Half duplex differential transmission, 1200 meter long-distance communication, strong anti-interference
5. Wide applicability, suitable for microcontroller, radio modification, equipment serial port expansion, etc. Serial port to RS485 communication
Module Introduction
The main function is to convert logical levels into differential levels of RS485 protocol, achieving signal isolation; It is an RS485 protocol transceiver module that uses IC integration technology to achieve power isolation, signal isolation, RS485 communication, and bus protection in one. The product comes with a constant voltage isolation power supply, which can achieve 1500VDC electrical isolation. In addition, the product has automatic switching of transmission and reception functions, eliminating the need for CON pins for transmission and reception control, which reduces the complexity of the design to a certain extent. The product can be easily embedded into user devices, enabling them to easily connect to RS485 protocol networks

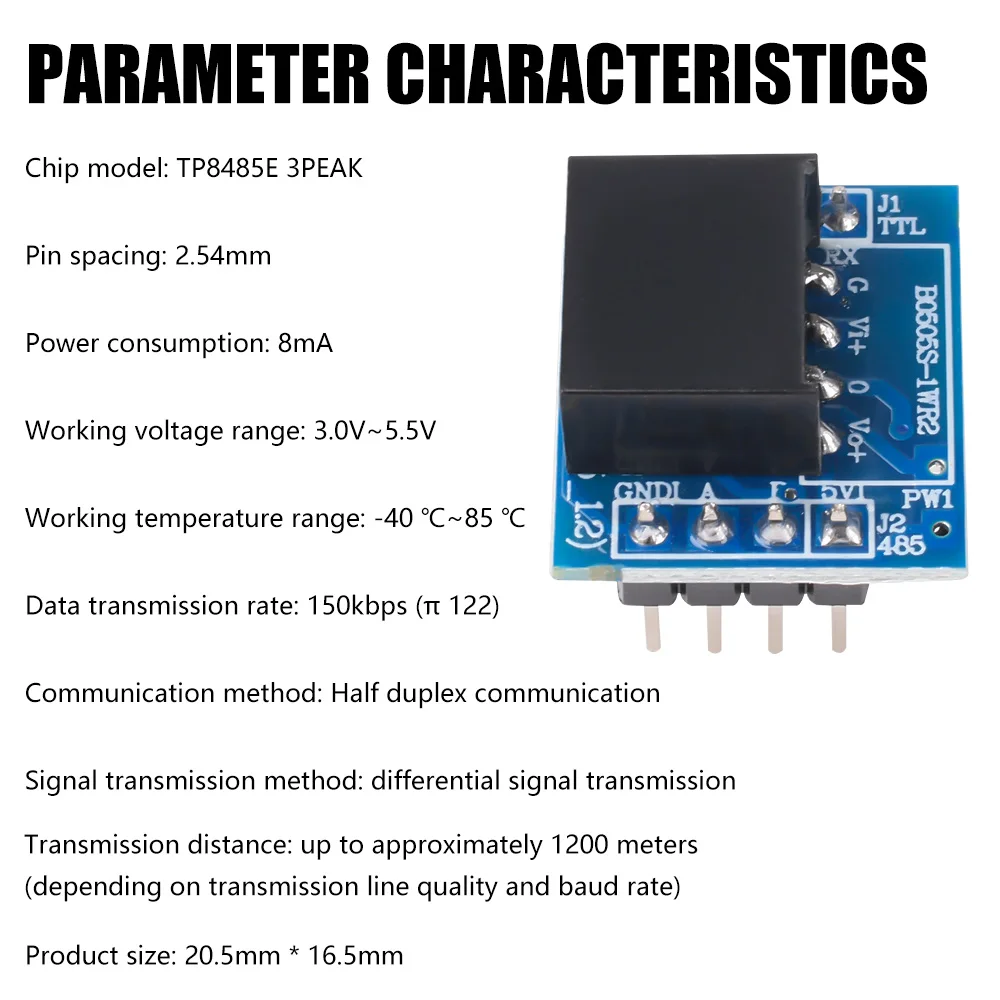

Parameter characteristics
Chip model: TP8485E 3PEAK
Pin spacing: 2.54mm
Power consumption: 8mA
Communication method: Half duplex communication
Signal transmission method: differential signal transmission
Working voltage range: 3.0V~5.5V
Working temperature range: -40 ℃~85 ℃
Data transmission rate: 150kbps (π 122)
Transmission distance: up to approximately 1200 meters (depending on transmission line quality and baud rate)
Product size: 20.5mm * 16.5mm
Main uses:
1. MCUs such as microcontrollers and ARM communicate through the computer’s serial port to RS485
2. Radio modification, mobile phone flashing, XBOX360 flashing GPS、 Car inspection, DVD flashing, hard drive repair, set-top box
upgrade
3. Serial port expansion of the device
Note: In practical applications, the data transmission rate is affected by the quality of the transmission line, transmission distance, and the highest baud rate supported by the main control serial port
Various factors have a combined impact.
Product List:
1X module
