Parametro

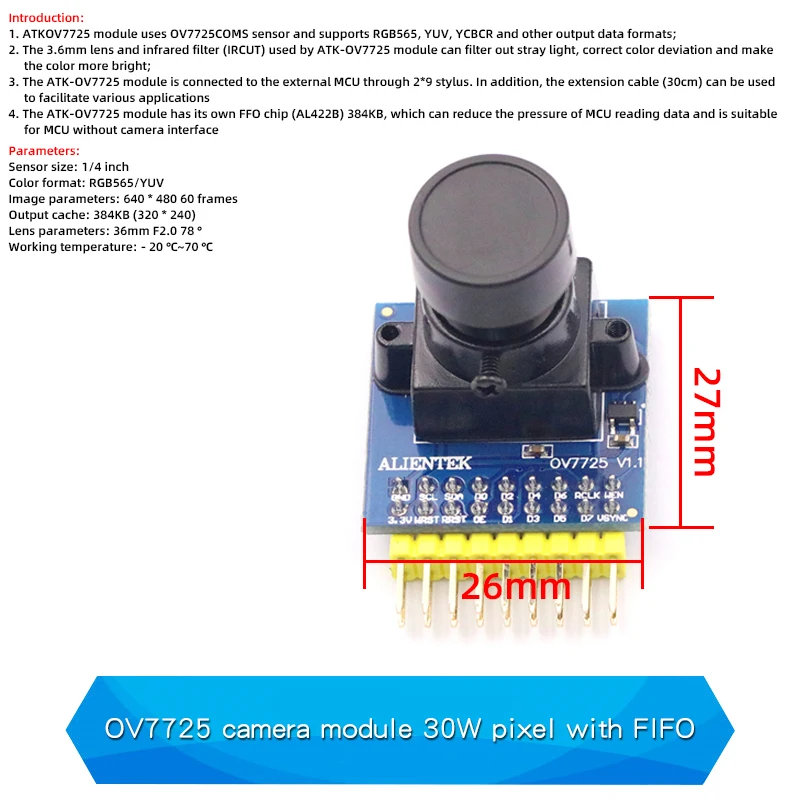

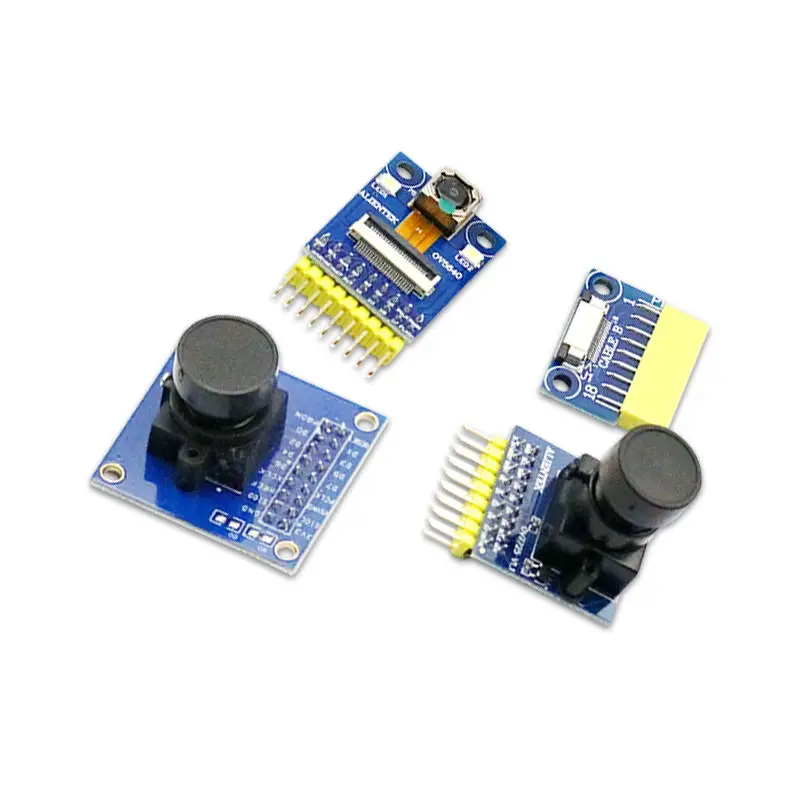

Nome del prodotto: modulo fotocamera OV7725
Modello di prodotto: ATK-OV7725
Dimensioni del sensore: 1/4 pollici
Formato colore: RGB565/YUV
Parametri immagine: 640*480 60 frame”
Tampone di uscita: 384KB (320*240)
Parametri dell’obiettivo: 3.6mm F2.0 78 °
Corrente di lavoro: 60mA (Max)
Temperatura di esercizio: – 20 ℃ – 70 ℃
Dimensioni del modulo: 26mm * 27mm
Nota: il 7725 può produrre una risoluzione 640*480. Questo modulo può essere utilizzato solo normalmente a 320*240.

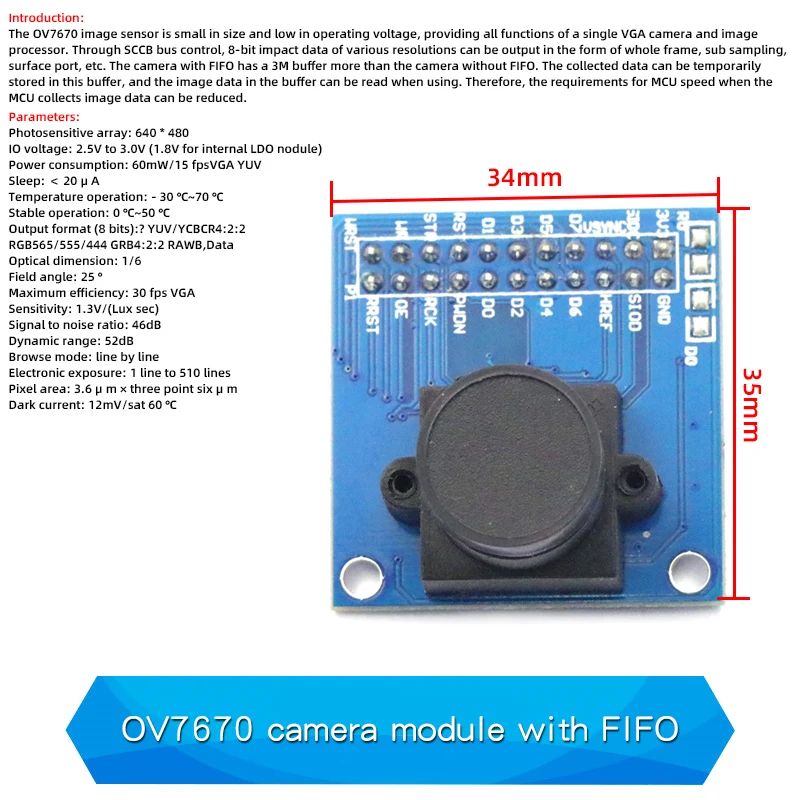

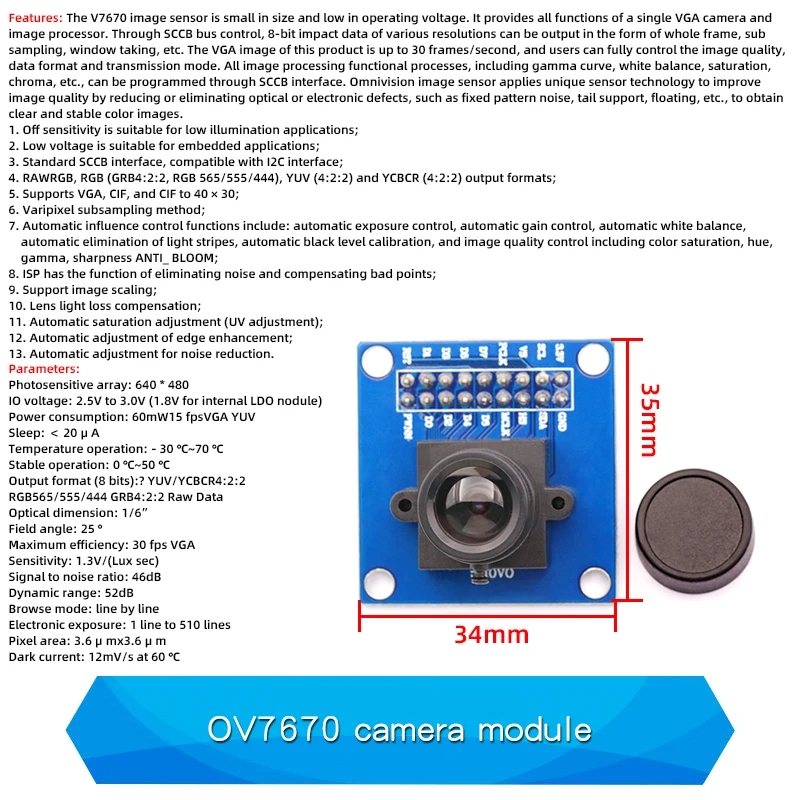

Modulo fotocamera Ov7670
Il sensore di immagine OV7670 è di piccole dimensioni e bassa tensione di esercizio, fornisce tutte le funzioni di una singola fotocamera VGA e processore di immagini. Attraverso il controllo del bus SCCB, i dati di impatto a 8 bit di varie risoluzioni possono essere forniti sotto forma di telaio intero, campionamento secondario, presa di finestre, ecc.
L’immagine VGA del prodotto può essere fino a 30 cornici al secondo. L’utente può controllare la qualità dell’immagine, il formato dei dati e la modalità di trasmissione. Tutti i processi funzionali di elaborazione delle immagini, inclusi la curva gamma, il bilanciamento del bianco, la saturazione, il chroma, ecc., possono essere programmati tramite l’interfaccia SCCB.
La tecnologia del sensore applicata dal sensore di immagine Omnivision può migliorare la qualità dell’immagine riducendo o eliminando i difetti ottici o elettronici come il rumore del modello fisso, il supporto della coda, il galleggiamento, ecc. e ottenere immagini a colori chiare e stabili
Parametri del prodotto
Parametri:
Array fotosensibile: 640*480
Tensione IO: da 2.5V a 3.0V (1.8V per nodo LDO interno)
Consumo energetico: 60 mw15 fpsVGA YUV
Sonno:<20 piedi A
Funzionamento della temperatura: – 30 ℃ ~ 70 ℃
Funzionamento stabile: 0 ℃ ~ 50 ℃
Formato di uscita (8 bit):? YUV/YCBCR4:2:2
RGB565/555/444 GRB4:2:2 dati grezzi
Dimensione ottica: 1/6″
Angolo di campo: 25 °
Massima efficienza: VGA a 30 fps
Sensibilità: 1.3V/(Lux sec)
Rapporto segnale-rumore: 46dB
Gamma dinamica: 52dB
Modalità di navigazione: sfoglia la linea per linea
Esposizione elettronica: 1 linea a 510 linee
Area Pixel: 3.6 g/m
Corrente scura: 12mV/s a 60 ℃
Caratteristiche funzionali
* Alta sensibilità per applicazioni a bassa illuminazione
Bassa tensione per applicazioni integrate
Interfaccia SCCS Standard, compatibile con l’interfaccia 2C
-RawRGB, RGB (RGB4:2:2, RGB565/555/444) ,
Formati di uscita YUV (4:2:2) e YCbCr (4:2:2)
Supporta VGA, CIF e tutte le dimensioni da CIF a 40*30
-Metodo di subcampionamento VarioPixel
Le funzioni di controllo automatico degli urti includono:
-Controllo automatico dell’esposizione
-Controllo automatico del guadagno
-Bilanciamento automatico del bianco
-Elimina automaticamente le strisce luminose
-Calibrazione automatica del livello nero
-Il controllo della qualità dell’immagine include saturazione della tonalità, tonalità, gamma, nitidezza e ANTI-BLOOM
L’isp ha la funzione di eliminazione del rumore e compensazione dei punti danneggiati
Supporto Flash: LED e xenon
Supporta lo zoom dell’immagine
-Compensazione della perdita di luce dello specchio
Rilevamento automatico 50/60Hz
Regolazione automatica della saturazione (regolazione UV)
-Regolazione automatica per il miglioramento dei bordi
Regolazione automatica per la riduzione del rumore

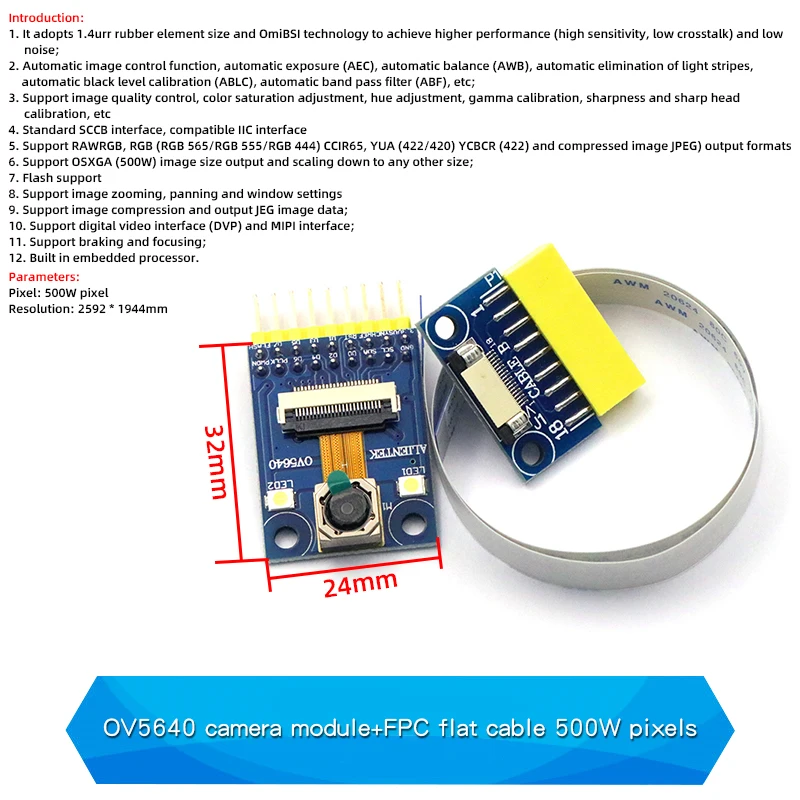

Modulo fotocamera OV5640 + cavo piatto FPC
Applicare la dimensione del pixel da 1.4 piedi m * 1.4 piedi M e utilizzare la tecnologia OmniBSI per prestazioni più elevate (alta sensibilità, stelo basso e basso rumore)
Funzioni di controllo automatico dell’immagine: esposizione automatica (AEC), bilanciamento automatico del bianco (AWB), eliminazione automatica delle strisce luminose, calibrazione automatica del livello nero ABLC, filtro passa-banda automatico (ABF), ecc
Supporta il controllo della qualità dell’immagine: regolazione della saturazione del colore, regolazione della tonalità, calibrazione gamma, nitidezza e calibrazione dell’obiettivo
Interfaccia SCCB Standard, compatibile con l’interfaccia IIC
* RAWRGB, RGB (RGB 565/RGB 555/RGB 444), CCIR656, YUV (422/420), YCbcr (422) e formati di uscita immagine compressa (JPEG)
Supporta l’uscita delle dimensioni dell’immagine QSXGA (500W) e il ridimensionamento di qualsiasi altra dimensione
Supporto Flash
Supporta lo zoom dell’immagine, la panoramica e le impostazioni della finestra
Supporta la compressione dell’immagine, che può produrre dati di immagine JPEG
Supporta l’interfaccia video digitale (DVP) e l’interfaccia MIPI
Supporto autofocus
Microprocessore incorporato
Parametro
Pixel: 500W pixel
Risoluzione: 2592*1944
