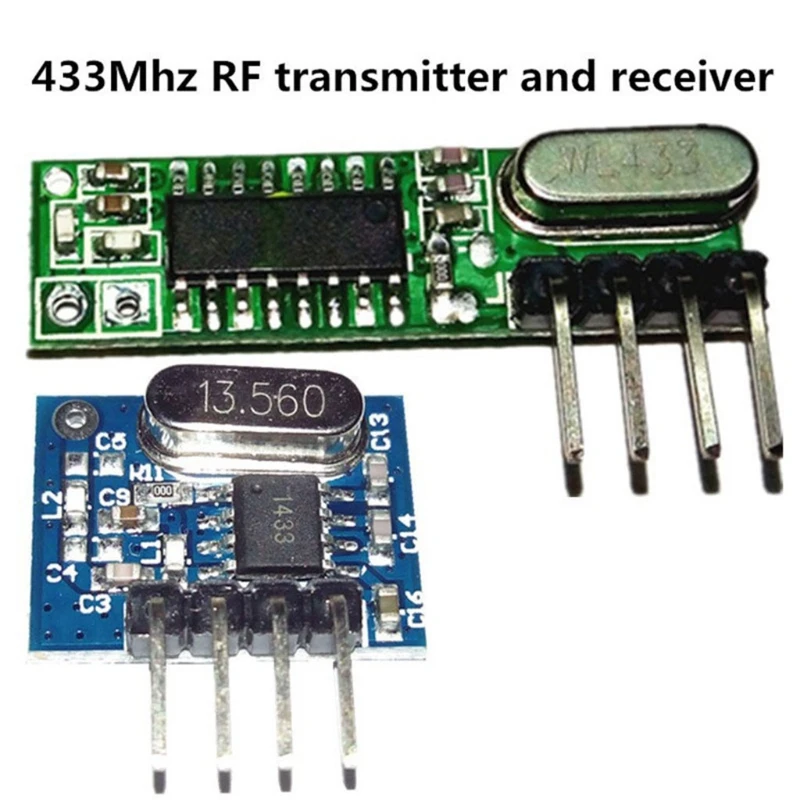

Descrizione:

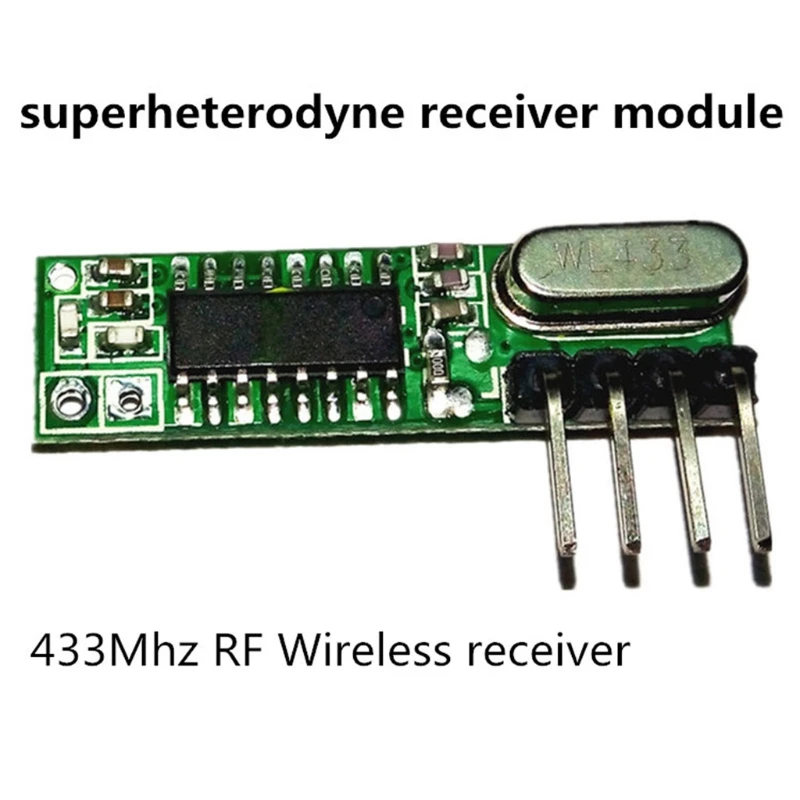

1. Modulo ricevitore:
Caratteristiche:
Il modulo ricevitore wireless supereterodina WL101-341 riceve demodulatori UHF ASK che supportano la modulazione di richiesta e OOK.
Il modulo ricevitore ha un’elevata sensibilità (-110dBm),
Prestazioni a bassa potenza, insieme ad alta gamma dinamica (maggiore di 60db).
Il modulo utilizza chip altamente integrato, amplificatore a basso rumore frontale integrato, miscelatori, filtri, circuito sintetizzatore di frequenza, ecc.
Basso consumo energetico
Buona selezione e soppressione delle radiazioni spurious.
Buona soppressione delle radiazioni dell’oscillatore locale, modulo ricevitore multiplo con (ie, più del singolo reddito) e non interfererà tra di loro, utilizzato insieme senza incidere della distanza di ricezione.
Velocità di trasmissione Multiple, il modulo generale per 2KHz, fino a 10KHz.
Ambiente di applicazione:
Interruttore telecomando, modulo ricevitore, moto, prodotti antifurto per automobili, prodotti per la sicurezza domestica, porte elettriche, porte avvolgibili, finestre, presa per telecomando, telecomando LED, telecomando audio remoto porte elettriche, telecomando per porta del garage, porte retrattili telecomandate, cancello a volume remoto, porte pan, Apriporta con telecomando, sistema di controllo del dispositivo di chiusura della porta, tende telecomandate, host di allarme, allarme, telecomando per moto auto elettriche, telecomando mp3
Specifiche:
Modello: WL101-341
Materiale: plastica + metallo
Colore: mostrato come immagini

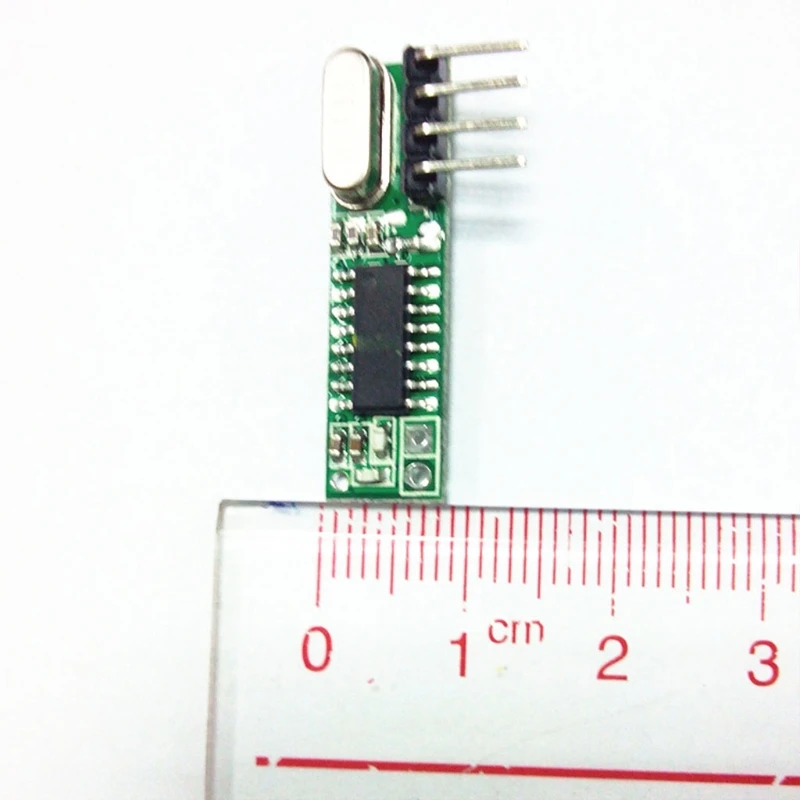

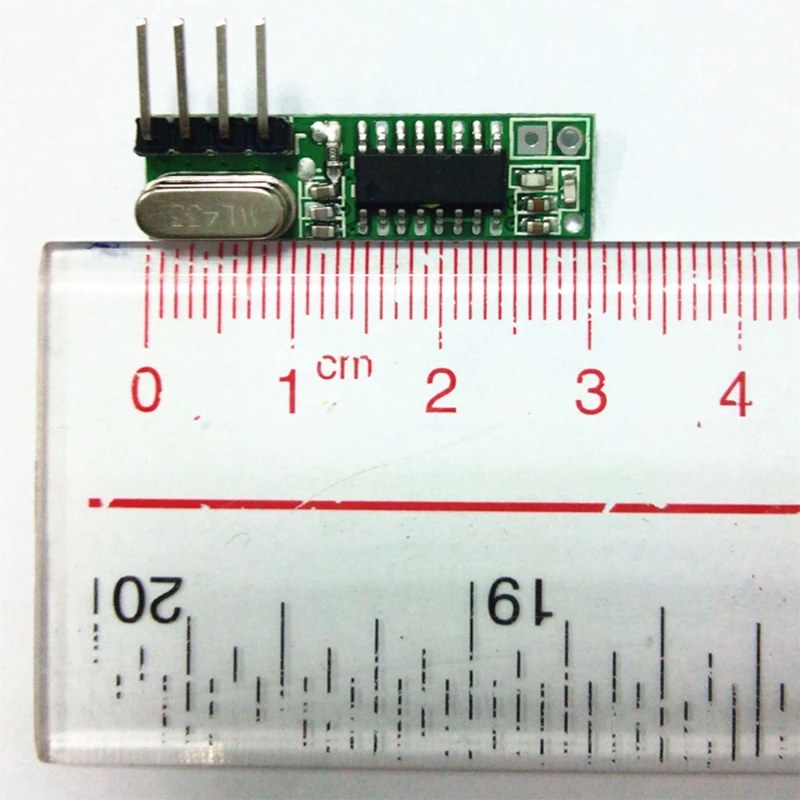

Dimensioni: 30.25×8.5x1mm
Frequenza operativa: 433.92 MHz
Larghezza di banda: circa ± 150KHz;
Intervallo di tensione di ingresso di rete: 3.0V-5V;
Corrente di lavoro: tipo: 5.0mA (requisito: VDD = 5V) ; Tipo: 6.0mA (requisito: VDD = 3V)
Corrente quiescente: 1uA
Intervallo di temperatura: -40 ℃ ~ 85 ℃
Antenna esterna: cavo unipolare da 32cm, avvolto in una spirale

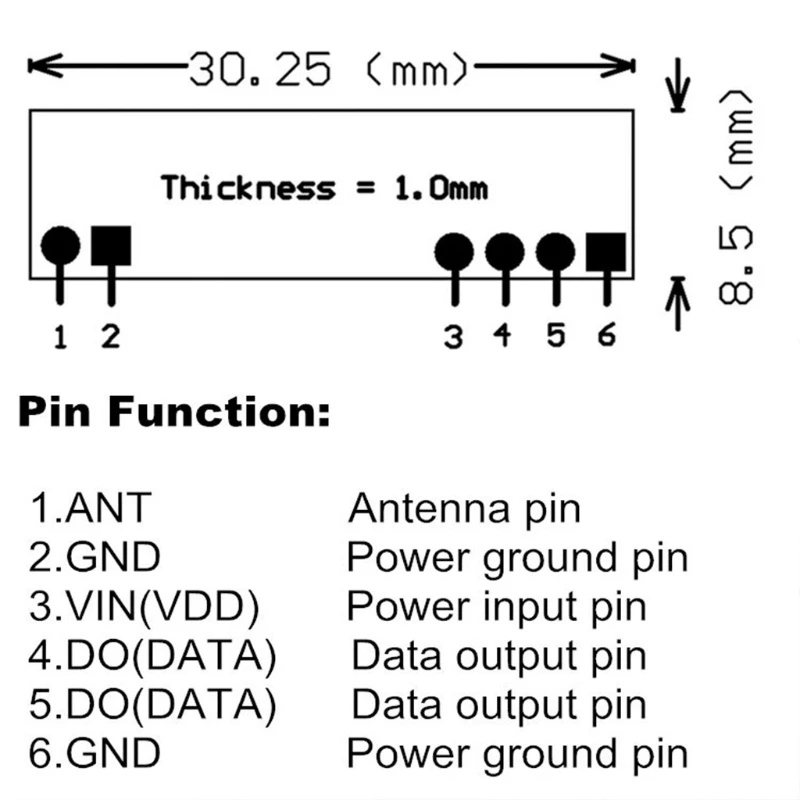

Definizione del PIN del modulo ricevitore:
Funzione pin:
1.ant: pin Antenna
2.gnd: perno di messa a terra di potenza
3. VIN(VDD): pin di ingresso alimentazione
4. DO (dati): pin di uscita dati
5. DO (dati): pin di uscita dati
6. GND: perno di messa a terra di potenza
2. Modulo trasmettitore:
Caratteristiche:
Il modulo trasmettitore WL102-341 è trasmettitori modulati UHF ASK, supporto ASK e OOK modulation.
Il modulo trasmettitore integra un circuito PLL analogico e chiedere il circuito di modulazione, con un alto livello di integrazione, ecc., può essere applicato con comunicazioni wireless a corto raggio.
Frequenza operativa 433MHz, la potenza di trasmissione è maggiore di 11dBm.
Applicazioni
1. Interruttore di alimentazione wireless, presa, interruttore di controllo remoto, modulo ricevitore,
2. Controllo accessi, auto elettriche, motocicli, prodotti antifurto per automobili, apriporta a distanza, sistema di controllo chiusure
3. Sicurezza, sistemi di sorveglianza, prodotti per la sicurezza domestica, porte elettriche, host di allarme, allarme
4. Controlli delle stanze, porte dell’otturatore, finestre, presa del telecomando, telecomando LED, telecomando audio remoto porte elettriche, telecomando della porta del garage, porte retrattili telecomandate, cancelli scorrevoli a distanza, porta scorrevole
5. Prodotti per la casa intelligente, tende telecomandate, MP3 remoto, audio
Specifiche:
Modello: WL102-341
Materiale: plastica + metallo

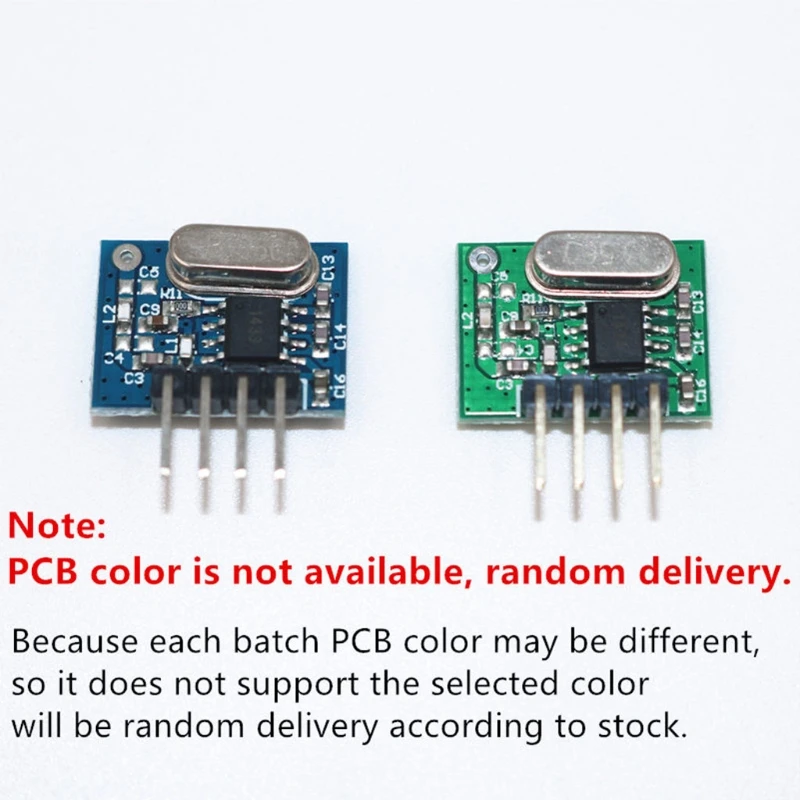

Colore: mostrato come immagini

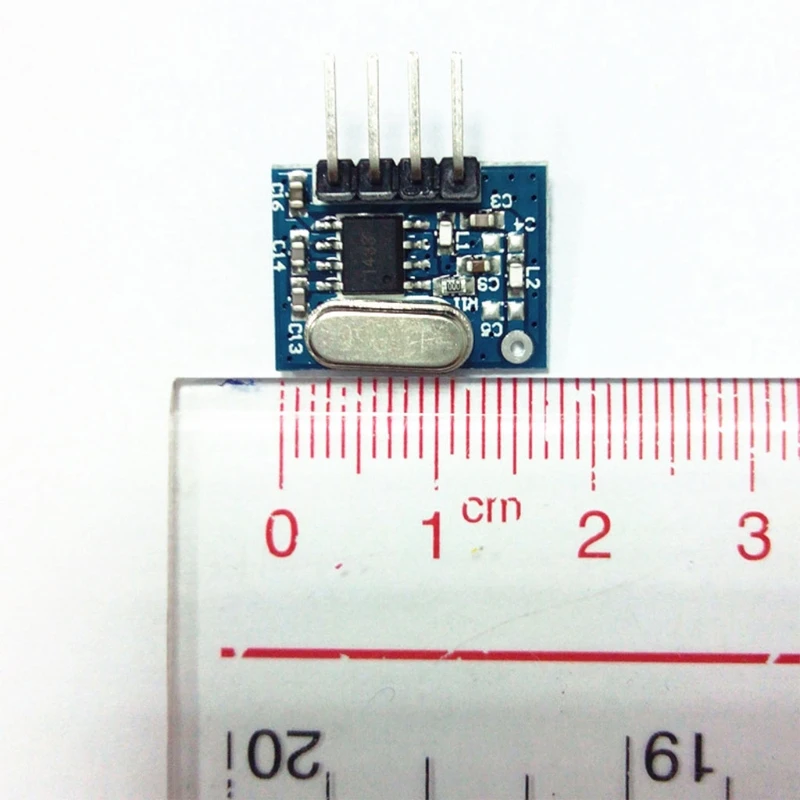

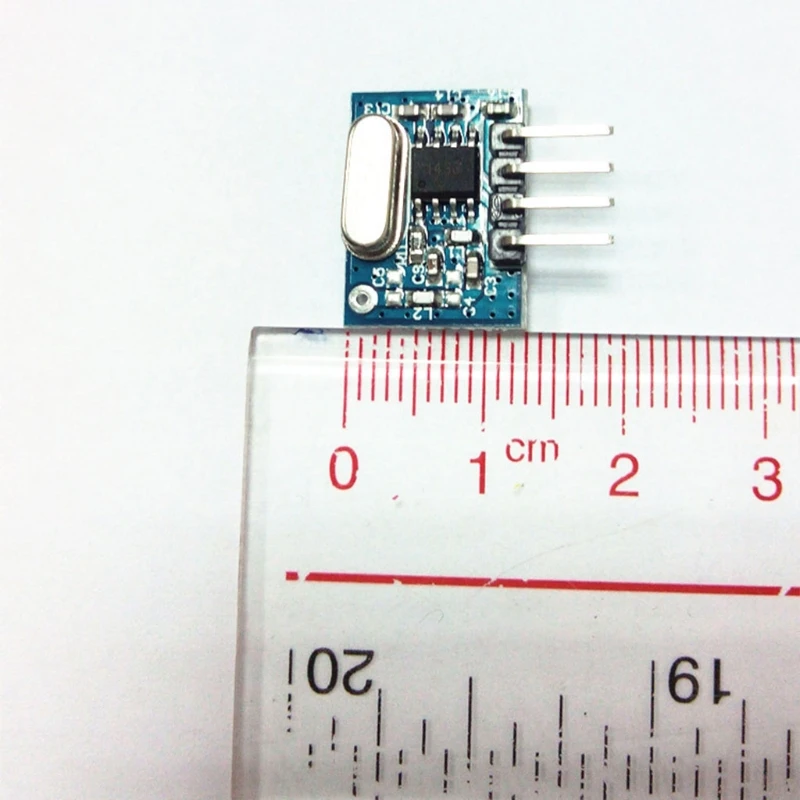

Dimensioni: 16x12x1mm
Frequenza operativa: 433.92 MHz
Intervallo di tensione di ingresso di rete: 2.0V-3.6V
La corrente della modalità di spegnimento è inferiore a 1uA
Velocità di trasferimento: fino a 20KHz
Distanza di lancio: 20-100 metri
Antenna esterna: linea ordinaria multipolare o unipolare da 25cm
Intervallo di temperatura: -45 ℃ ~ 85 ℃

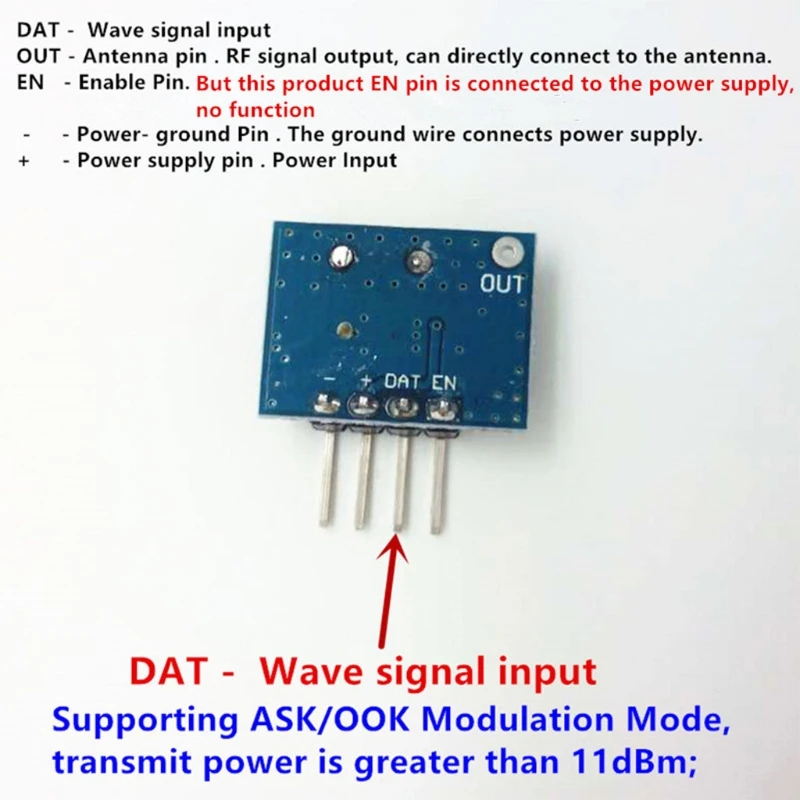

Definizione del PIN del modulo trasmettitore:
Ingresso segnale DAT – Wave.
Pin Antenna esterna. Uscita segnale RF, può connettersi direttamente all’antenna.
Pin di attivazione. Ma questo prodotto EN pin è collegato all’alimentatore, nessuna funzione.
– – Power- ground Pin. Il cavo di terra collega l’alimentazione.
+-Pin di alimentazione. Ingresso alimentazione.
Quantità: 1 Set (la demo di altri accessori nella foto non è inclusa)
Nota:
1. Transizione: 1cm = 10mm = 0.39 pollici
2. Si prega di accettare un errore di 0-1cm a causa della misurazione manuale. Fai in modo di non perdere la mente prima di fare la tua offerta.
3. A causa della differenza tra diversi monitor, l’immagine potrebbe non riflettere il colore effettivo dell’articolo. Grazie!
Il pacchetto include:
Modulo ricevitore 1 X (WL101-341) (senza confezione al dettaglio)
Modulo trasmettitore 1 X (WL102-341)
Antenna 2 X (antenna corta per trasmettitore; antenna lunga per ricevitore.)
