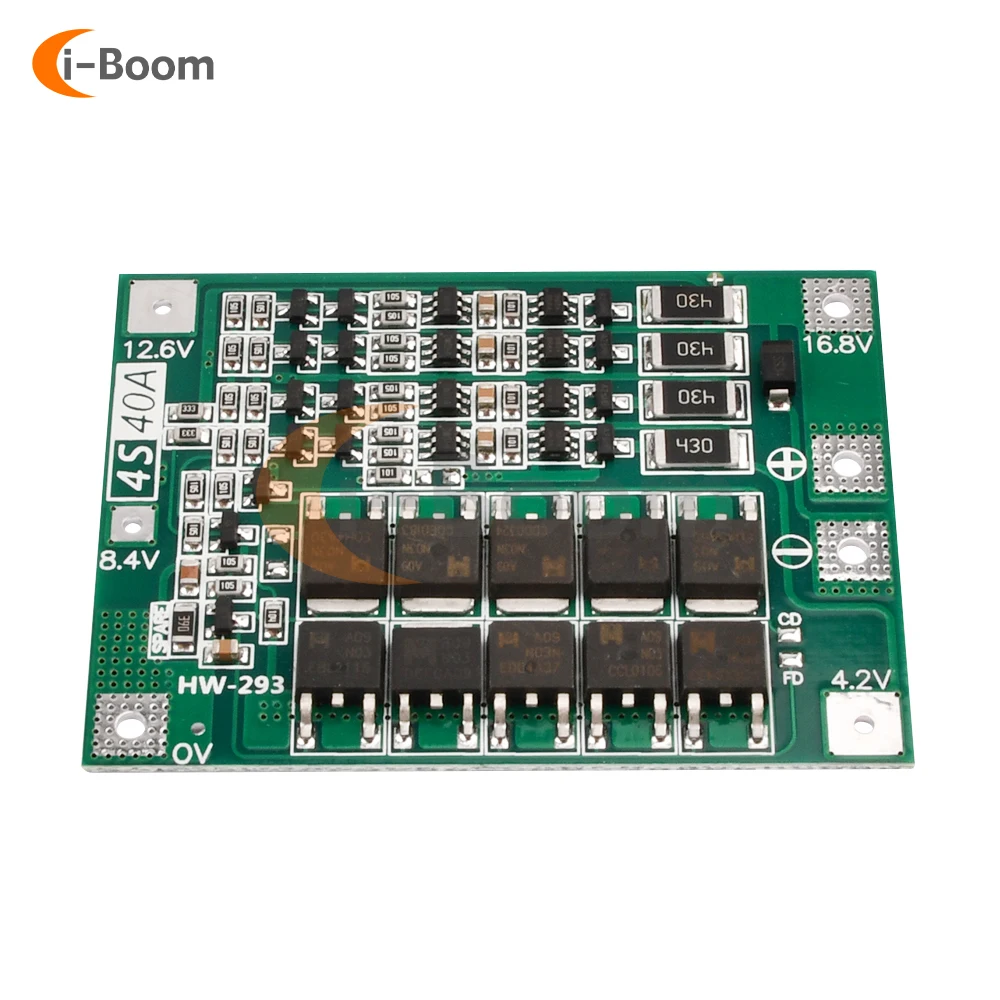

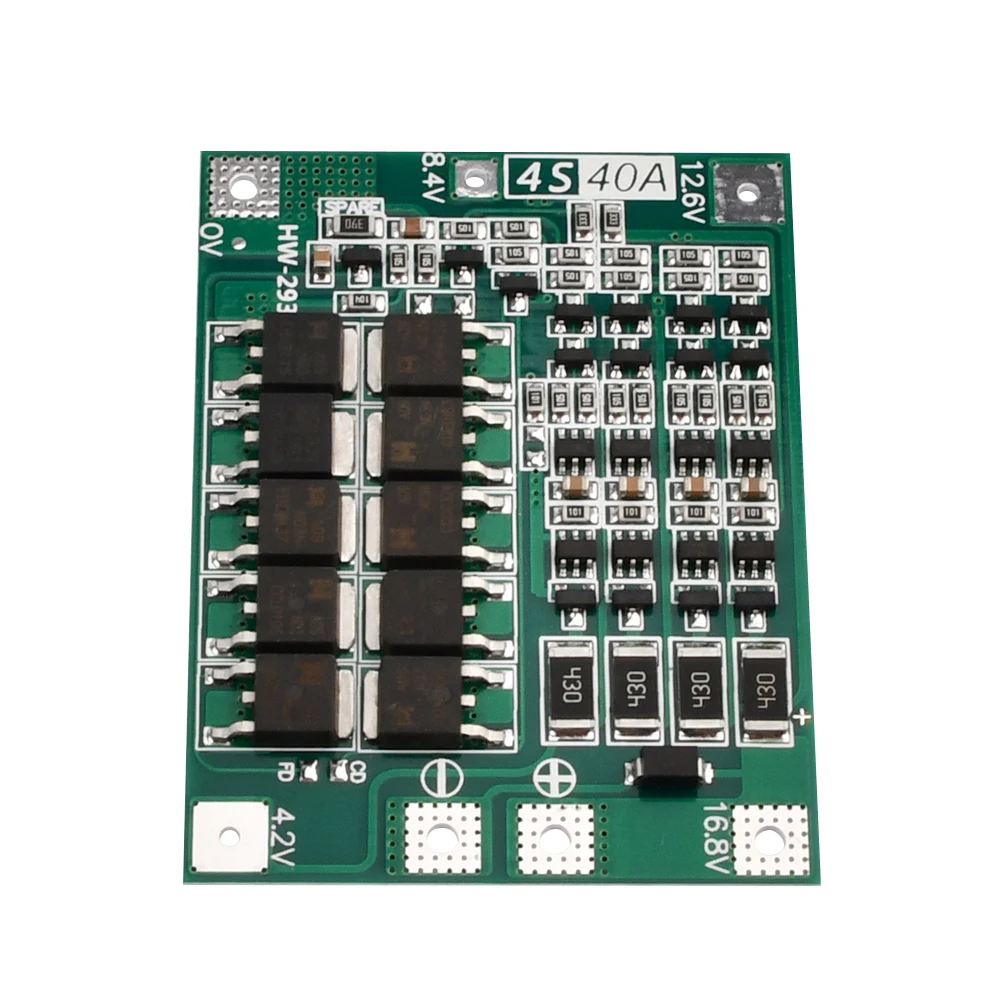

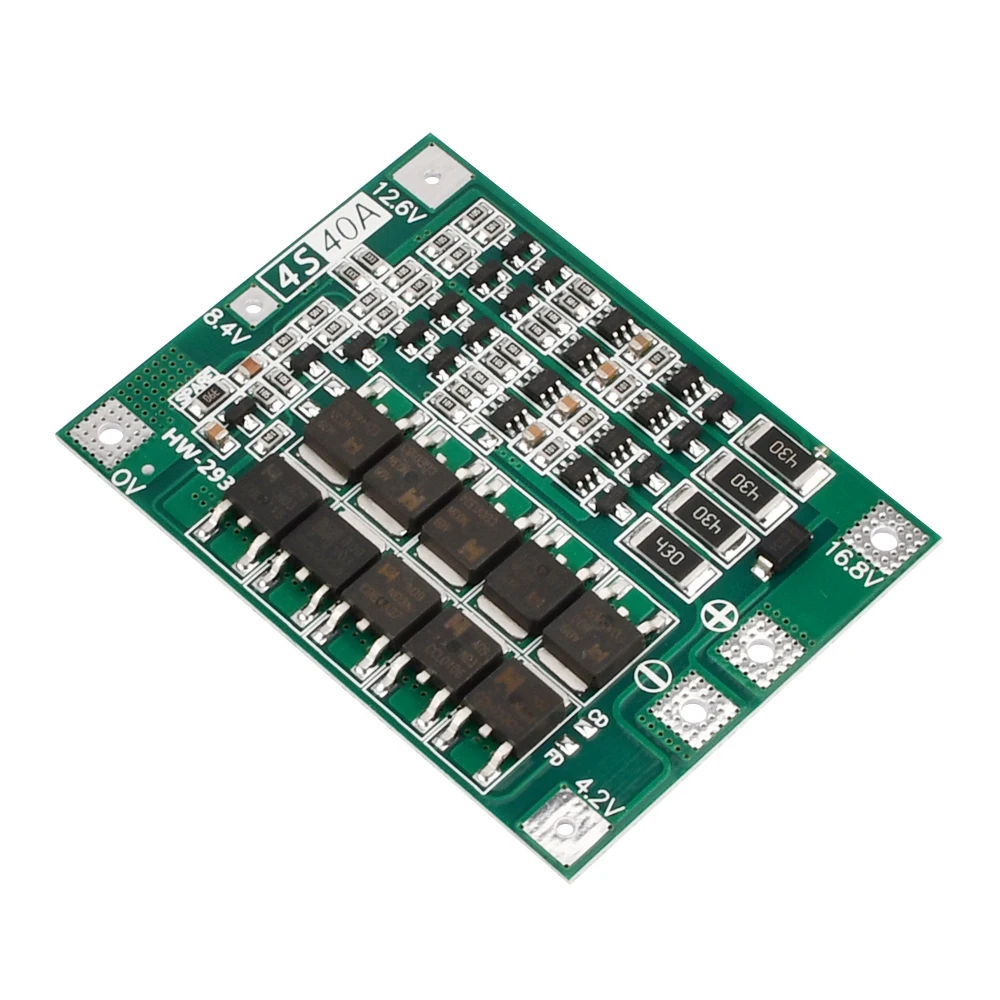

16.8V 4S 30A 18650 batteria agli ioni di litio BMS PCB circuiti integrati scheda di protezione scheda di bilanciamento delle celle della batteria

Caratteristiche:


Scheda di protezione della batteria al litio 1.4 string 16.8V 40A con funzione di equalizzazione


2. Adatto per batterie al litio con una tensione nominale di 3.7V e un 4.2V completamente caricato (incluse 1865026650 batterie al litio polimeriche), in grado di trasportare trapani elettrici inferiori a 170W


3. Cablaggio semplice e uso conveniente


4. Può migliorare e prolungare la durata della batteria


5. Questo prodotto è applicabile a trapani elettrici, spray, luci a LED, retromarcia a bassa potenza, batterie di ricarica e scarica del trasformatore e altri prodotti

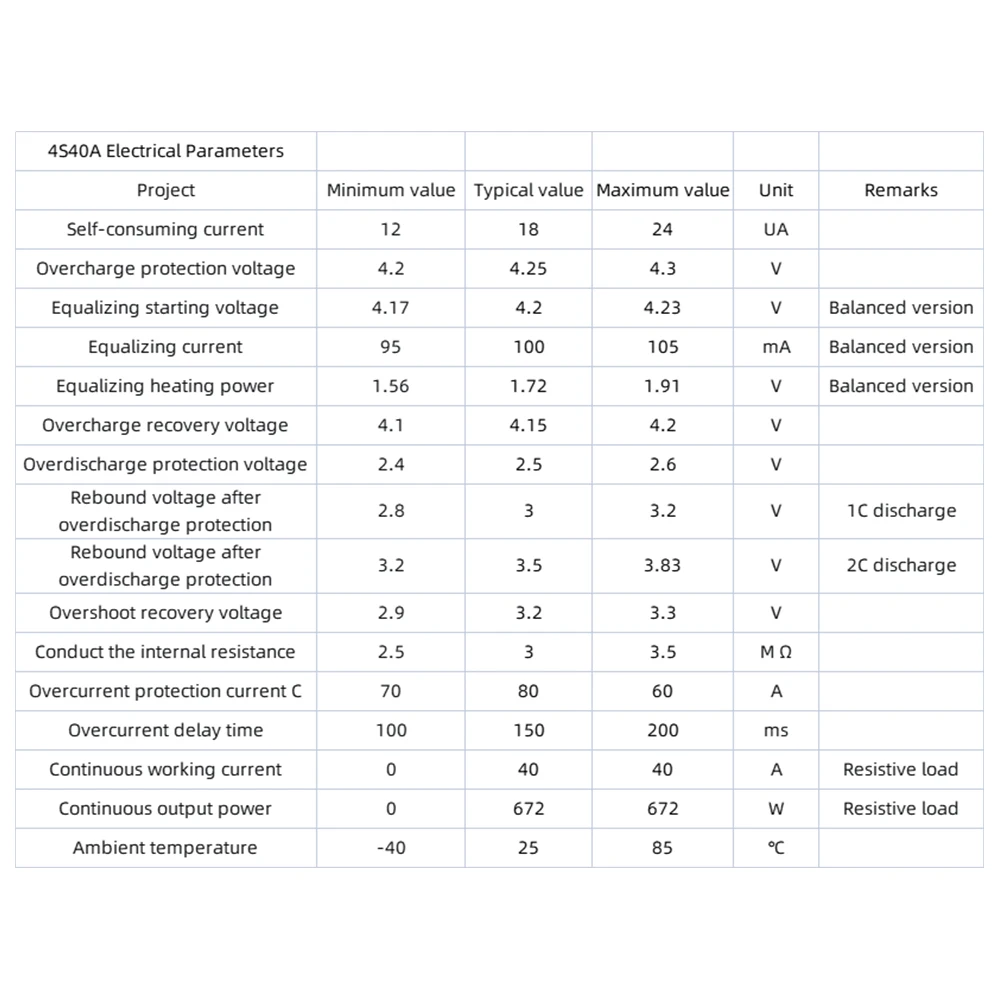

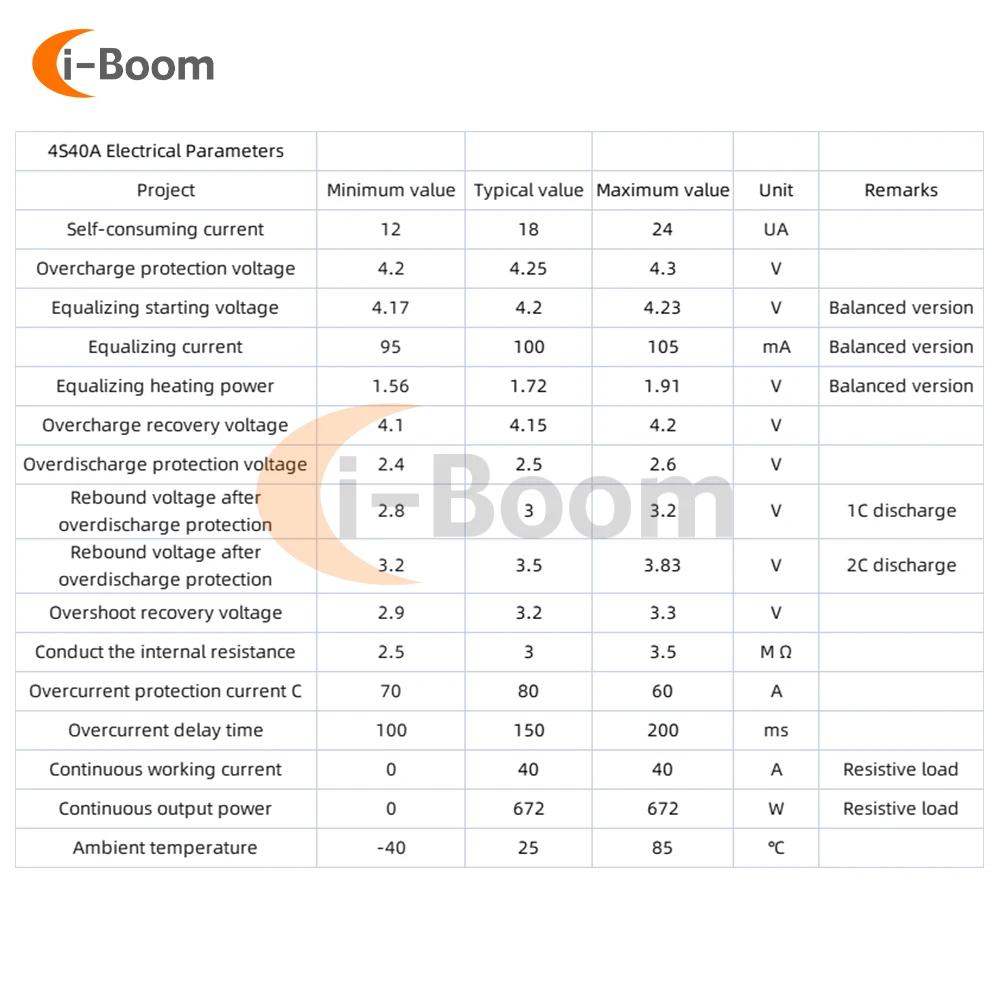

Parametri:
Nome del prodotto: scheda di protezione della batteria al litio a 4 corde 16.8V 40A
Funzione: con equalizzazione
Tensione di ricarica: DC 16.8-17.8V
Corrente di scarica continua: massimo 40A (se l’ambiente di raffreddamento non è buono, riduci la corrente di carico per l’uso)
Corrente di ricarica continua: massimo 20A

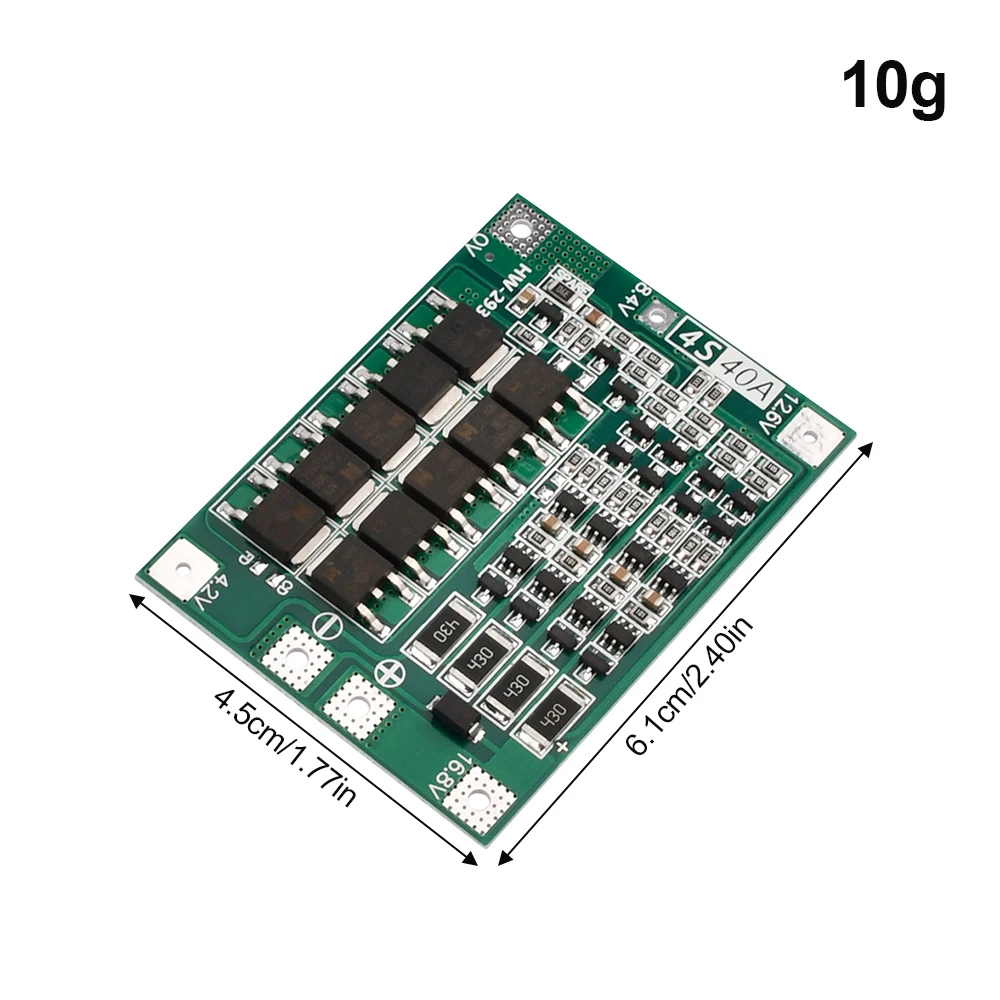

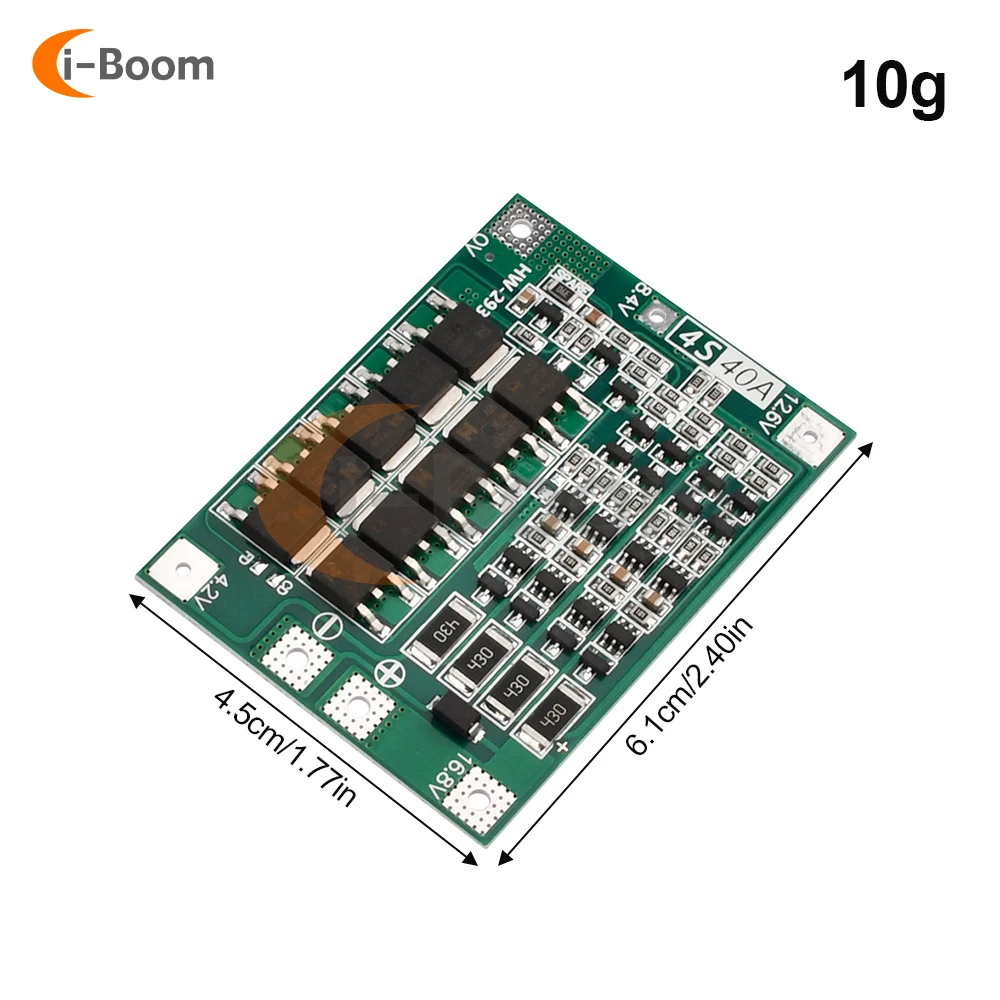

Dimensioni del prodotto: 45*60*4mm
Opzioni applicabili: adatto per batterie al litio con una tensione nominale di 3.7V e un 4.2V completamente caricato (incluse 1865026650 e batterie al litio polimeriche), in grado di trasportare trapani elettrici inferiori a 170W
Ad esempio, se la batteria è in serie 4 e la batteria collegata deve soddisfare una corrente di scarica di 40A, può essere ottenuto collegando la batteria in parallelo o acquistando una batteria con una corrente di scarica elevata. Ad esempio, se la batteria è di 2000mAH e lo scarico multiplo è di 10c, sono necessari solo 4 stringhe e 2 parallele e la corrente massima può raggiungere 40a. Lo scarico stabile richiede 4 stringhe e 4 parallele e l’attenzione dovrebbe essere pagata per la dissipazione del calore. La potenza della batteria scarica si riduce rapidamente.
4 serie di batterie, completamente caricate, con una tensione di 16.8V e una tensione di ricarica di DC17V ~ 18V. La corrente di ricarica dipende dalla batteria collegata e il massimo non supera i 20a.

Problemi che richiedono attenzione:
1: quattro batterie di alimentazione 10C-20 o otto batterie di alimentazione 5C-10C (modelli di batterie di alimentazione consigliati: VTC4, VTC4A, VTCSA, VTC6), cavi di collegamento 0V e 12.6V, E i fili di rame di più di 3 millimetri quadrati (i chip di nichel non possono essere utilizzati) sono necessari per avviare con successo il trapano elettrico.

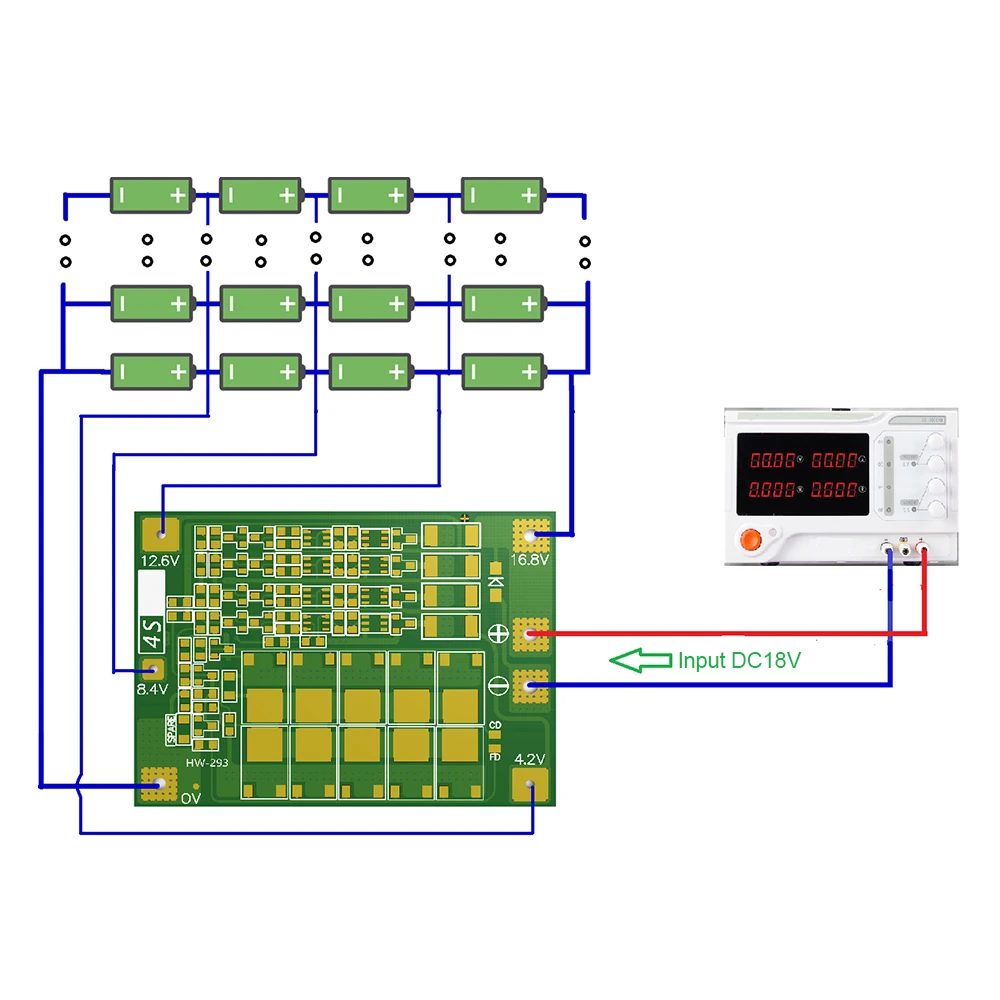

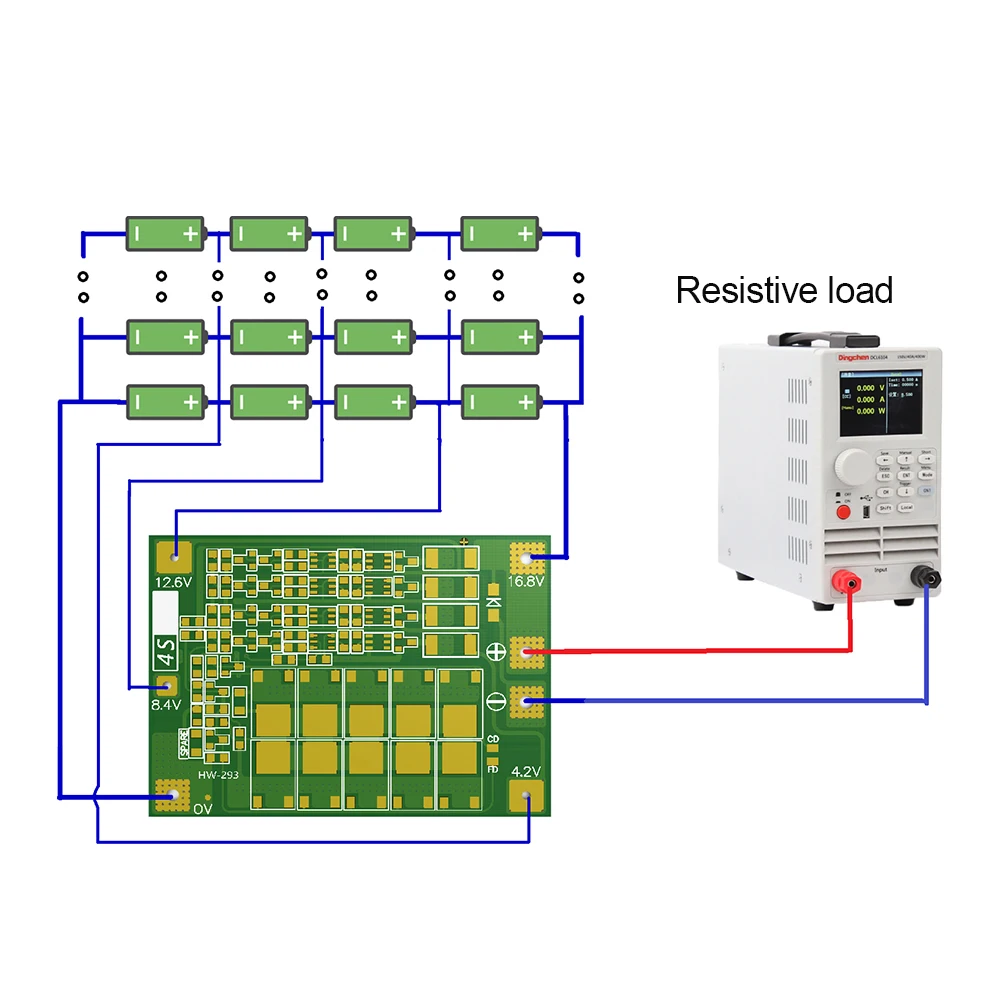

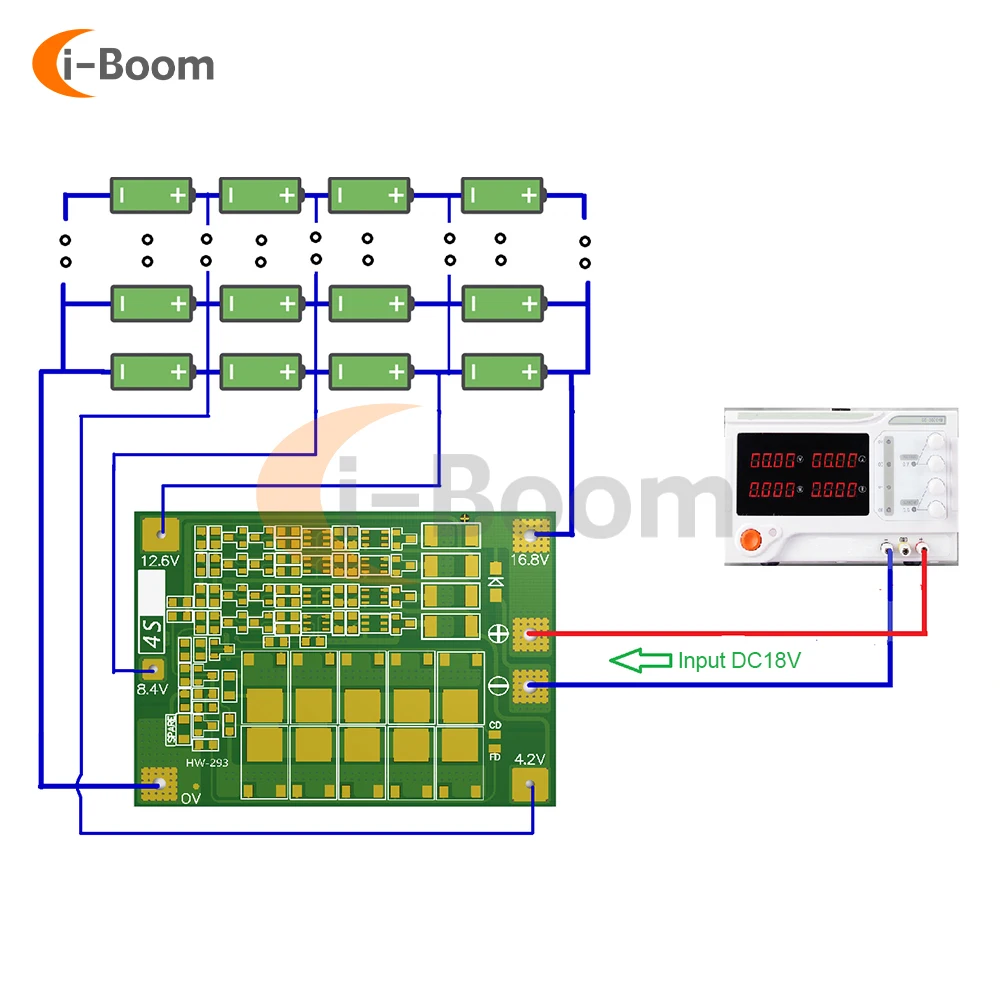

2: segui rigorosamente lo schema per collegare 0V, 4.2V, 8.4V, 12.6V e 16.8V. Durante la saldatura dei fili, non toccare alcun componente sulla scheda e non cortocircuito.

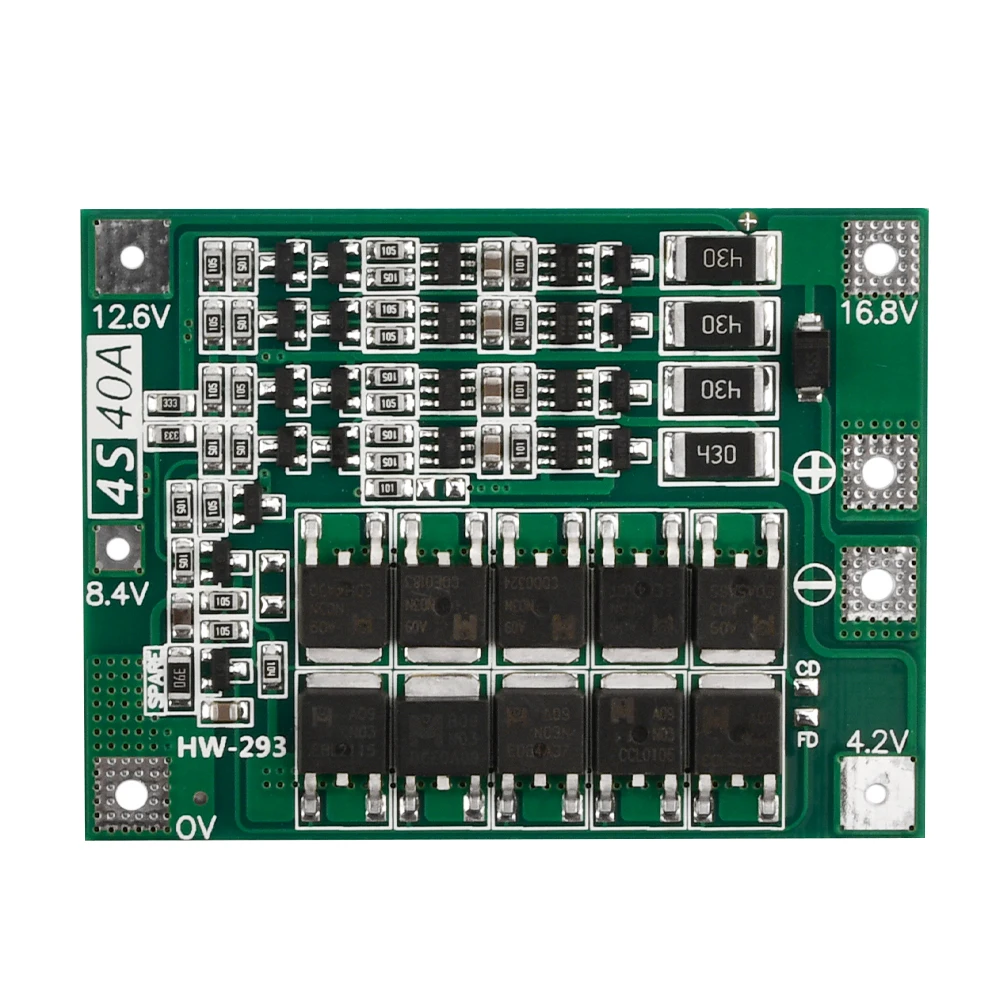

3: durante la saldatura di una batteria per la prima volta o la ricarica, fino a quando una singola batteria supera 4.2V, il resistore “430” genera calore e scarica (scarica a circa 4.19V per fermare il riscaldamento). Se il resistore “430” genera calore grave (troppo caldo per toccare), controlla se è collegato in modo non corretto.

Pacchetto incluso:
Scheda di protezione della batteria al litio 18650*1
