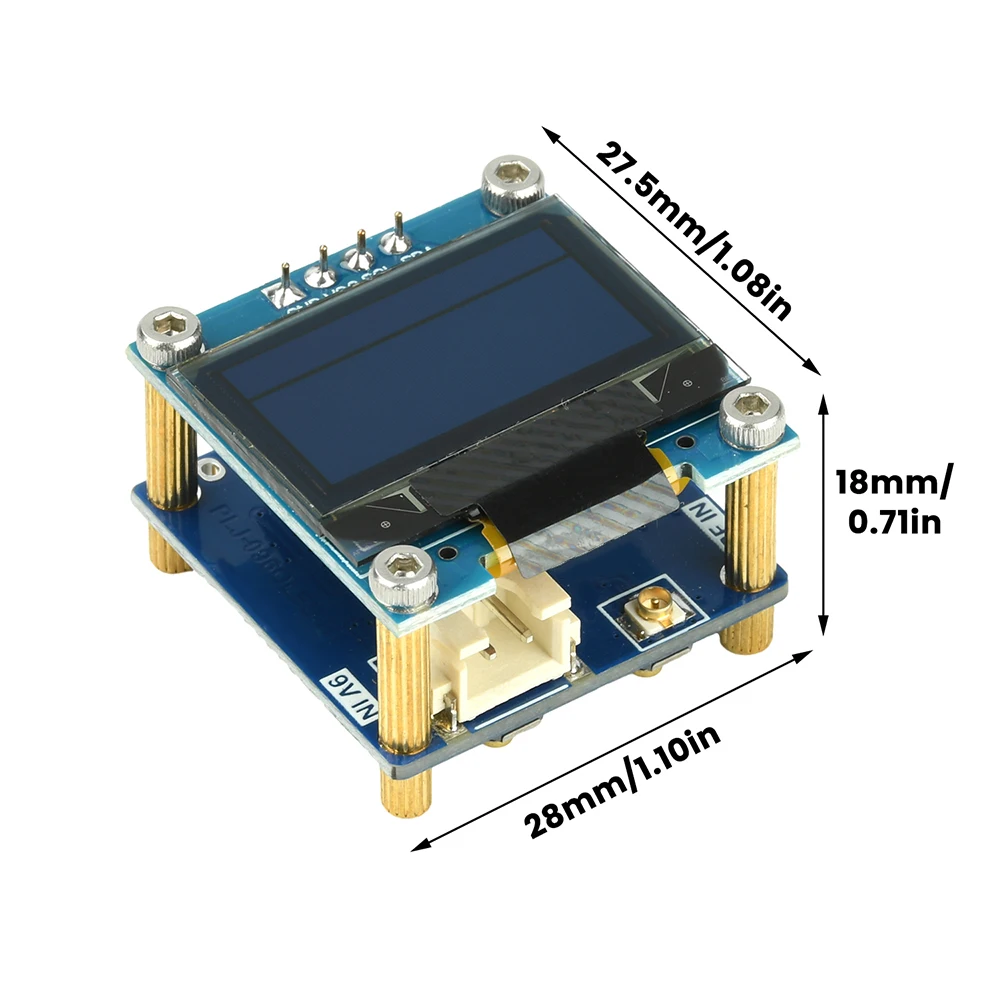

20 MHz-2,7 GHz 1 KHz-100 MHz Modulo di visualizzazione della frequenza Contatore di frequenza Display OLED da 0,96 pollici Misuratore di frequenza del segnale digitale RF
Caratteristiche:

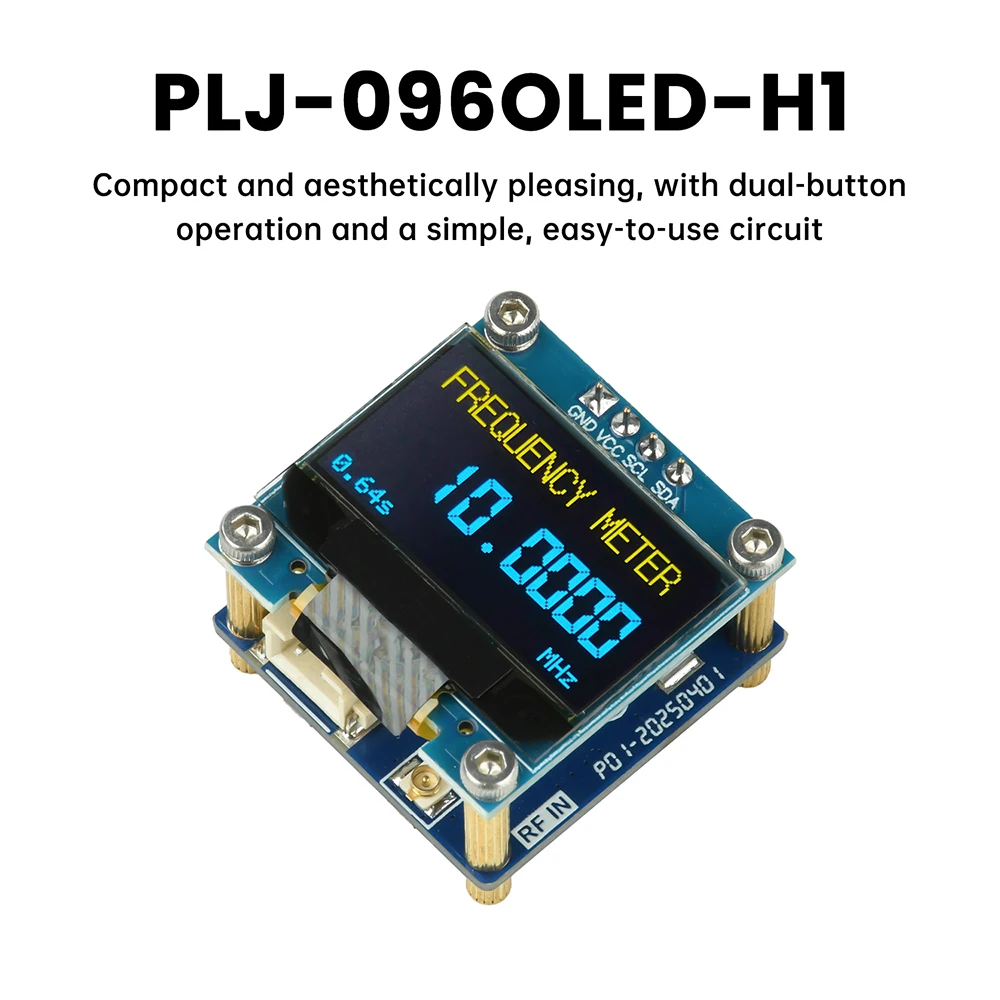

1.Design compatto ed esteticamente gradevole con funzionamento a doppio pulsante e circuiti semplificati per facilità d’uso
2.L’esclusivo algoritmo di controllo del cancello e il design ininterrotto migliorano la precisione della misurazione
3.Doppie preimpostazioni indipendenti di frequenza intermedia con modalità simultanee di addizione/sottrazione senza interferenze

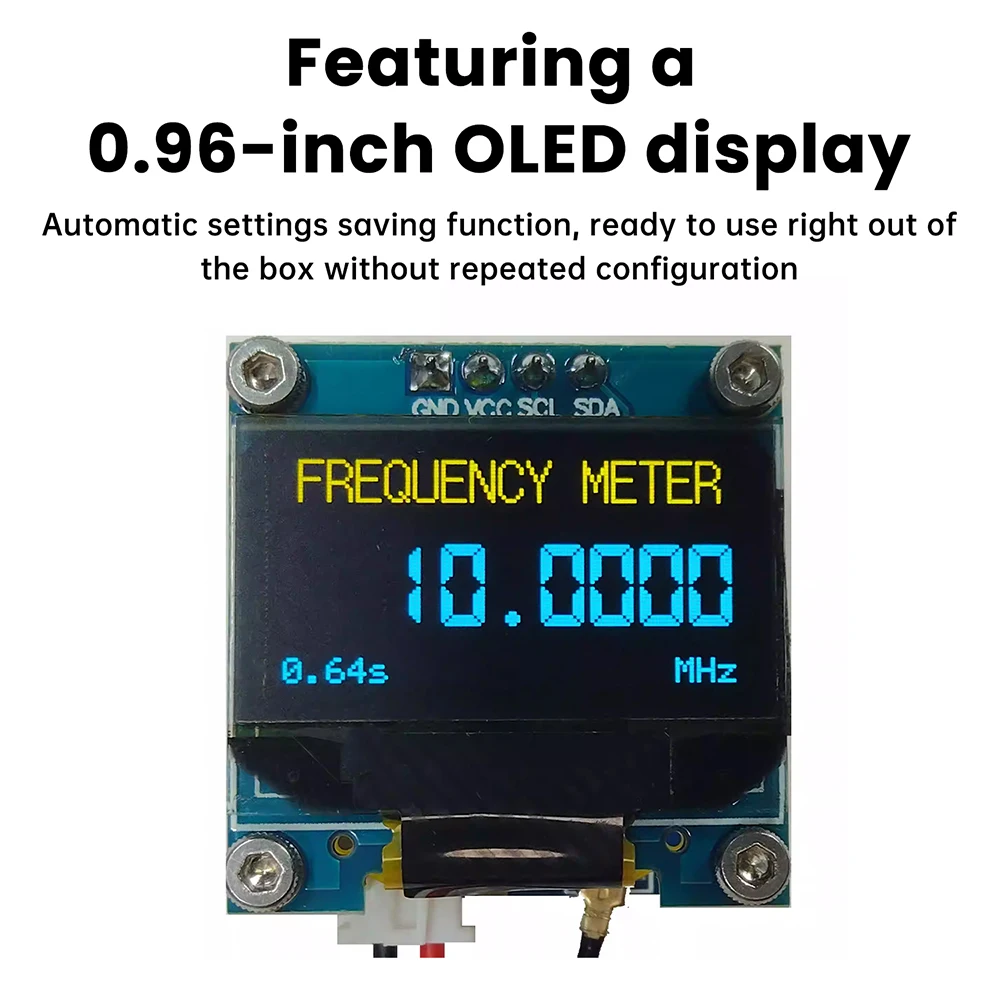

4.La funzione di salvataggio delle impostazioni automatiche consente l’uso immediato all’avvio senza riconfigurazione
5.Ampiamente applicabile per misurare i requisiti in radio, walkie-talkie, circuiti di oscillazione

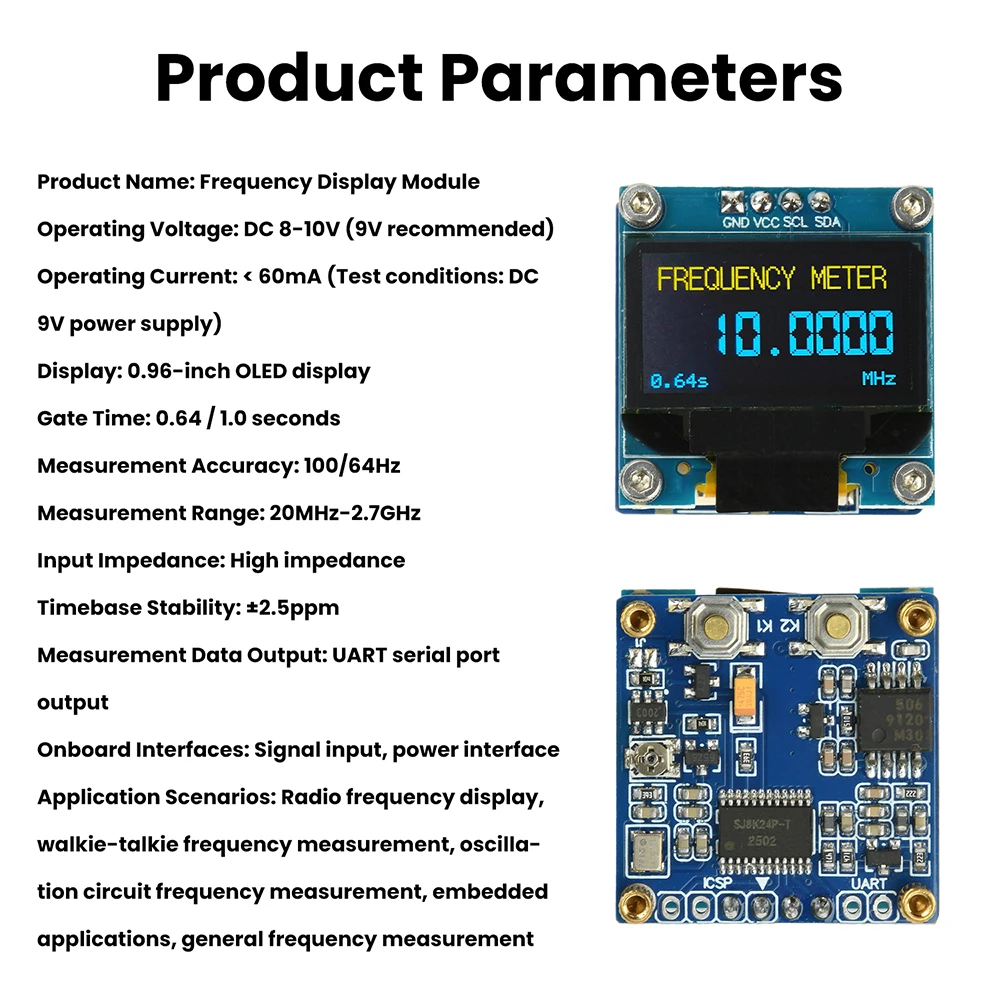

Parametro:
Nome prodotto: modulo di visualizzazione della frequenza
Tensione operativa: DC 8-10 V (consigliato 9 V)
Corrente operativa: < 60 mA (condizione di test: alimentazione DC 9 V)

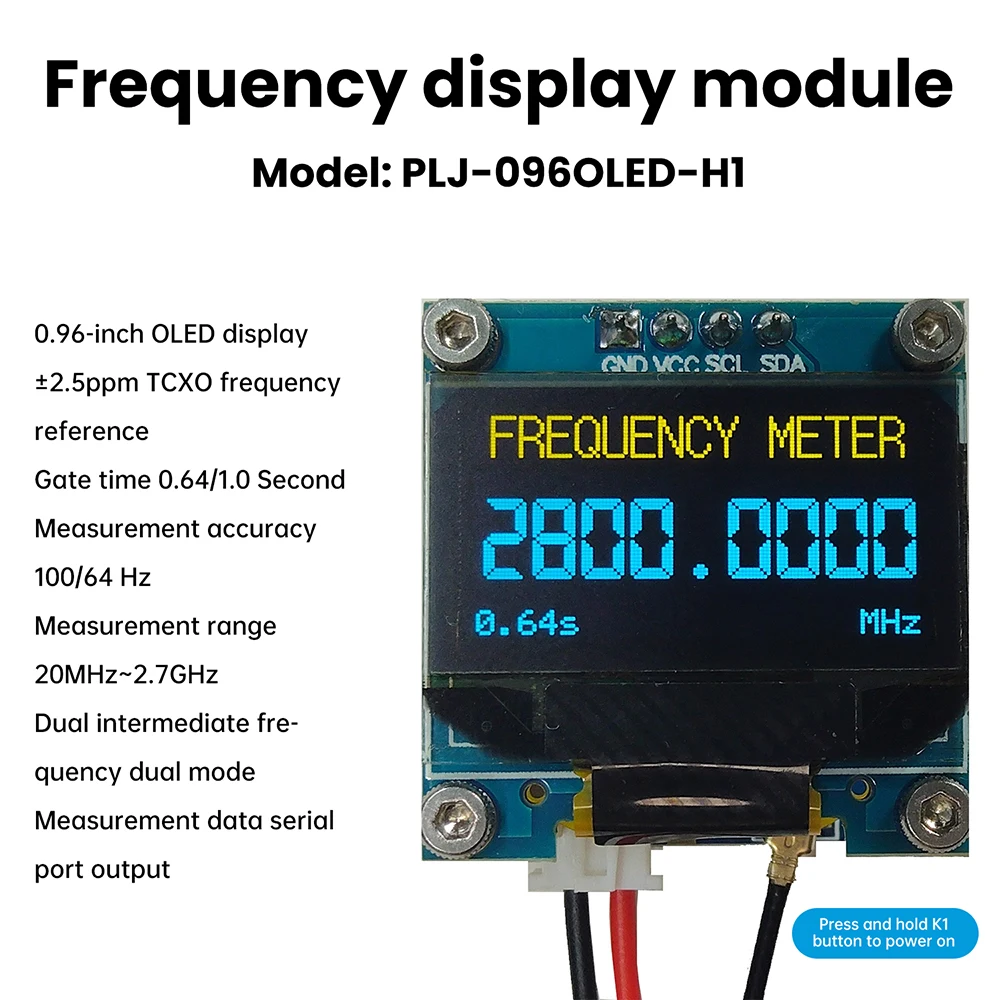

Display: OLED da 0,96 pollici
Tempo del cancello: 0,64/1,0 secondi
Precisione della misurazione: 100/64 Hz
Intervallo di misurazione: 20 MHz-2,7 GHz
Impedenza di ingresso: impedenza elevata
Stabilità della temporizzazione: ±2,5 ppm

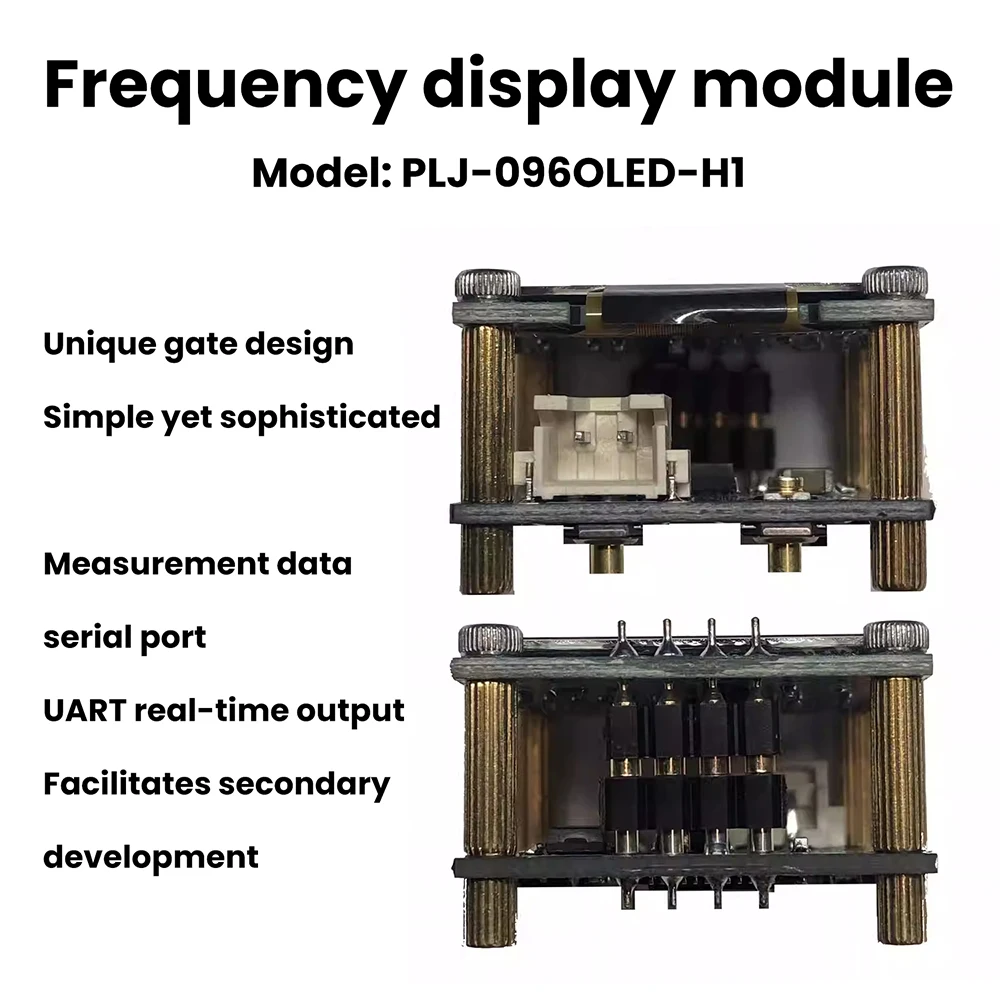

Uscita dati di misurazione: uscita porta seriale UART

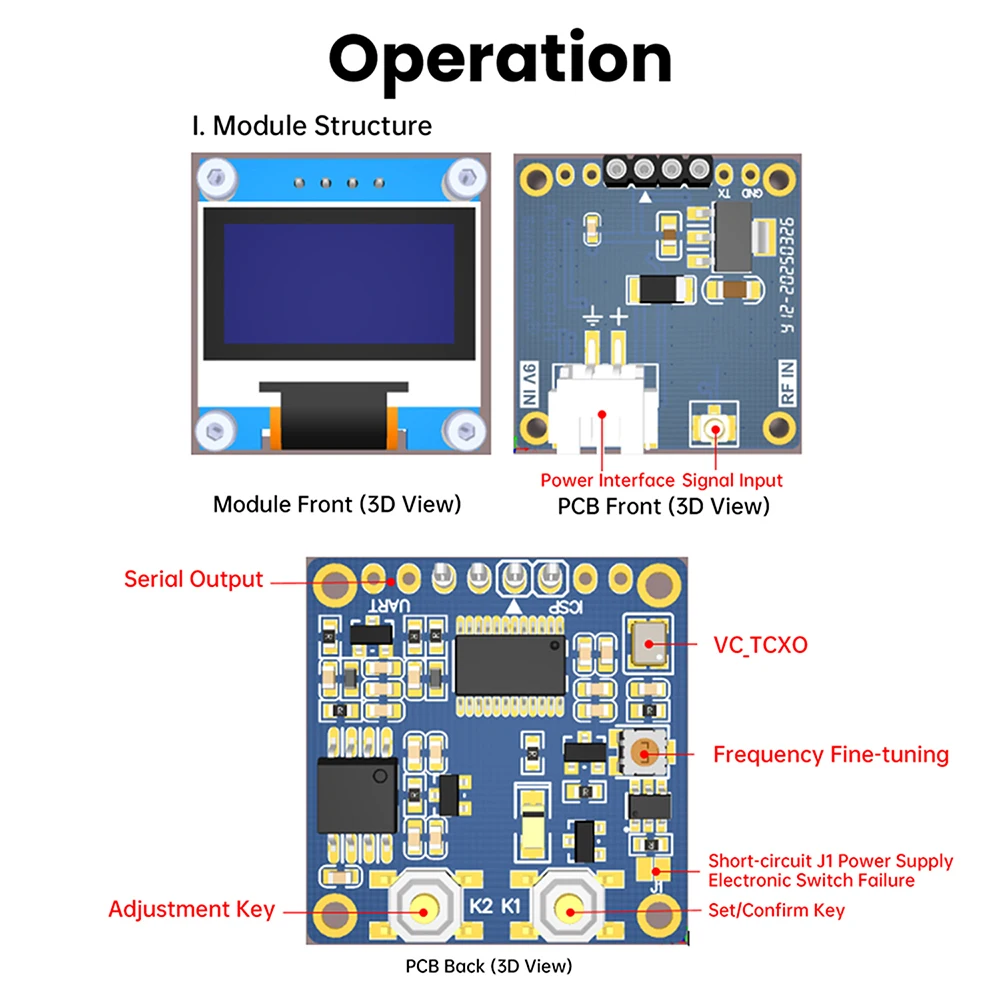

Interfacce di bordo: ingresso segnale, interfaccia di alimentazione

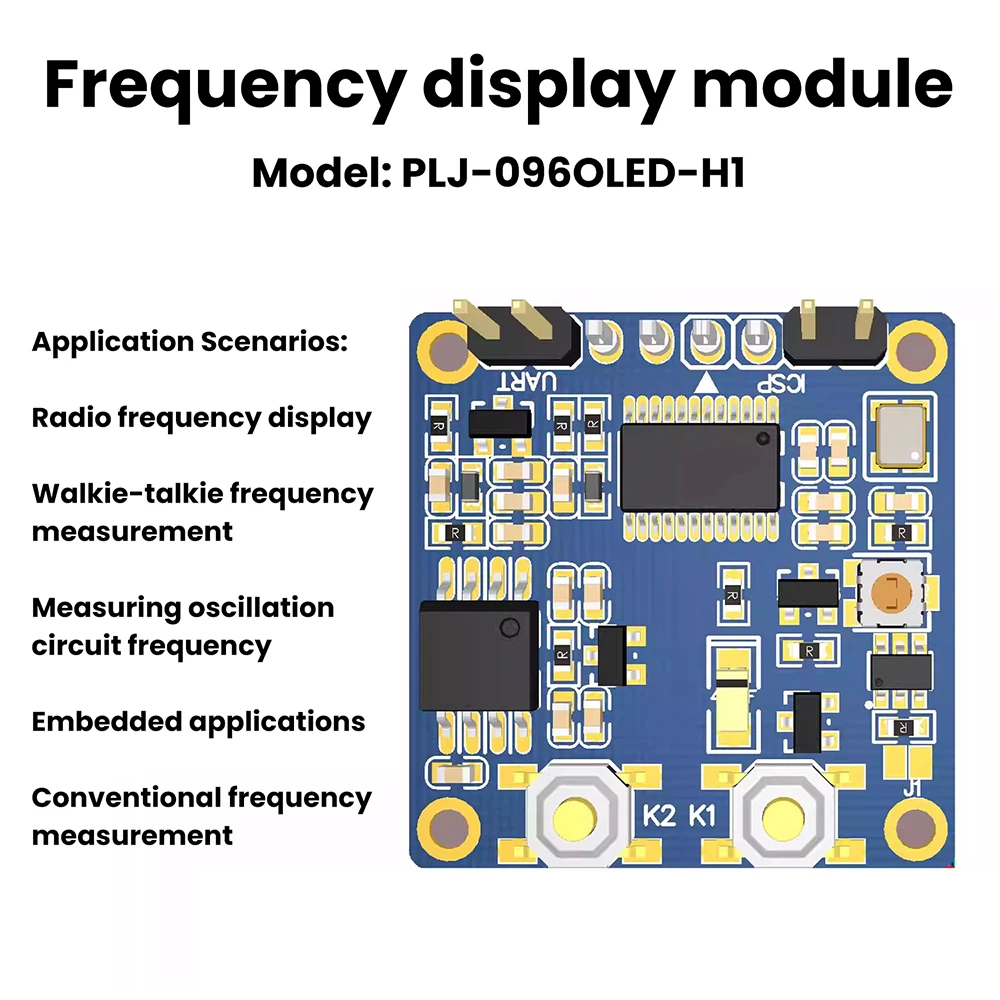

Scenari applicativi: display a radiofrequenza, misurazione della frequenza walkie-talkie, misurazione della frequenza del circuito di oscillazione, applicazioni integrate, misurazione della frequenza generale
Descrizione:
Il PLJ-096OLED-H1 è un modulo di visualizzazione della frequenza OLED conveniente progettato per la misurazione continua della frequenza del segnale.Utilizzato principalmente per visualizzare i valori di frequenza in ricetrasmettitori e apparecchiature simili, è adatto anche per la misurazione della frequenza generale.Utilizza un metodo unico di controllo del cancello e un algoritmo preciso di temporizzazione del cancello (interruzione non temporizzata) per ottenere un’elevata precisione di misurazione.
Precauzioni:
1.Evitare di esporre lo strumento a temperature elevate, umidità o ambienti polverosi e prevenire forti vibrazioni.
2.Il riferimento dell’orologio è stato calibrato utilizzando GPSDO e la sensibilità è ottimizzata durante la calibrazione di fabbrica.Non regolare queste impostazioni se non necessario.
3.Il connettore di ingresso del segnale integrato è un componente fragile.Maneggiarlo delicatamente quando si inseriscono o si rimuovono i tappi.

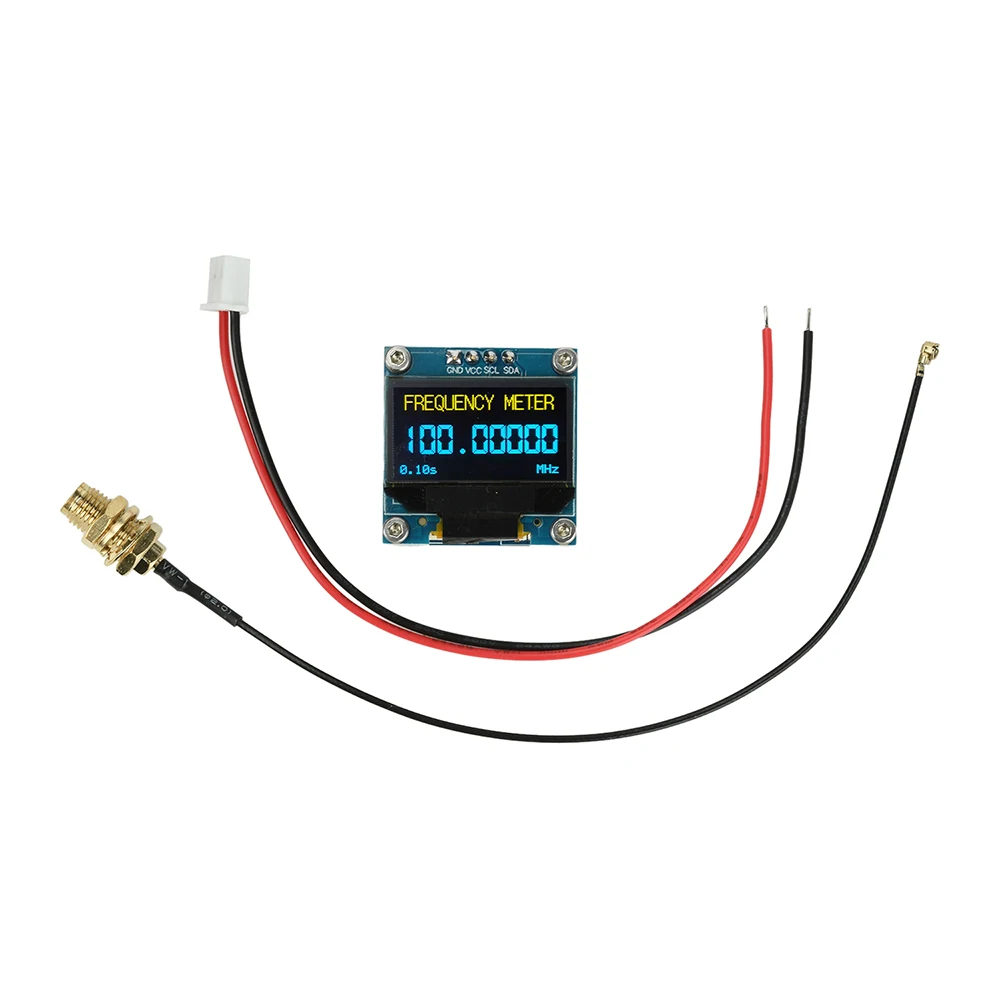

Il pacchetto include:
Modulo x1
Cavo di segnale x1
Cavo di alimentazione x1

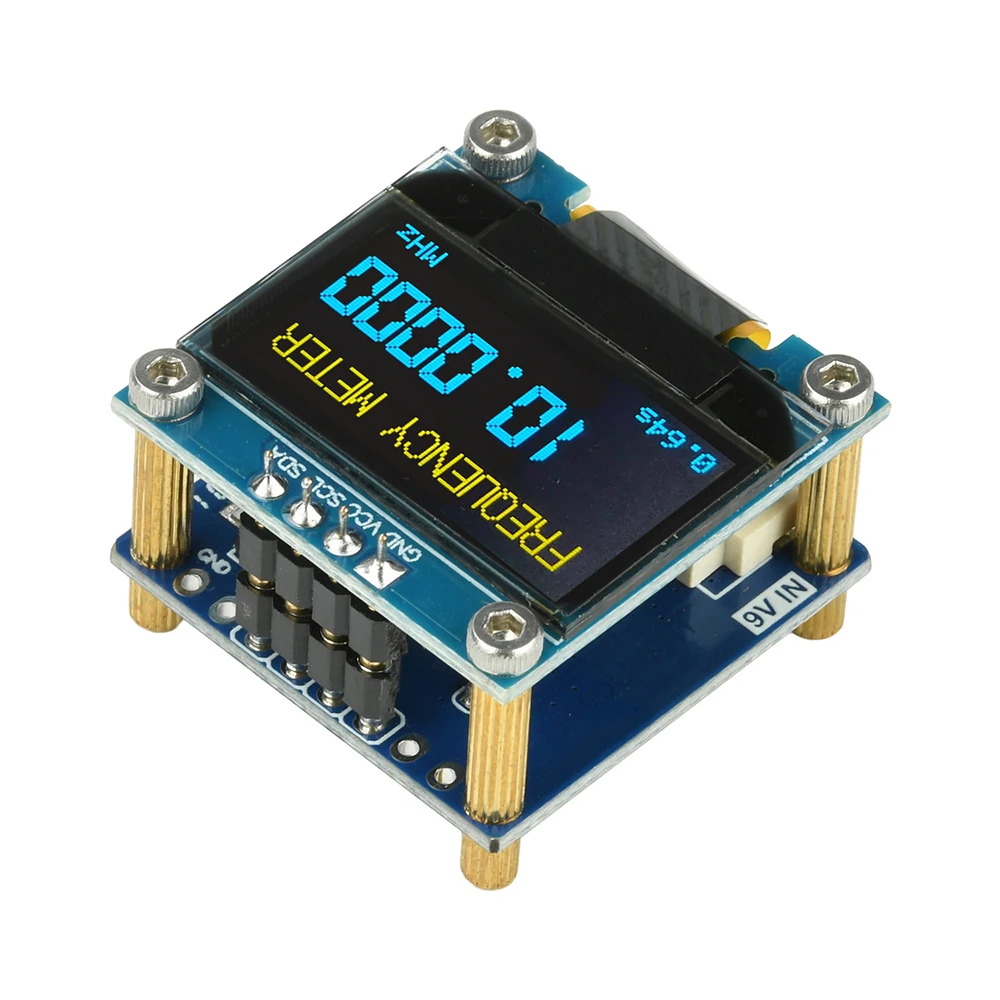

20MHz-2.7GHz 1KHz-100MHz Frequency Display Module Frequency Counter 0.96-inch OLED Display RF Digital Signal Frequency Meter
Features:
1. Compact and aesthetically pleasing design with dual-button operation and simplified circuitry for ease of use

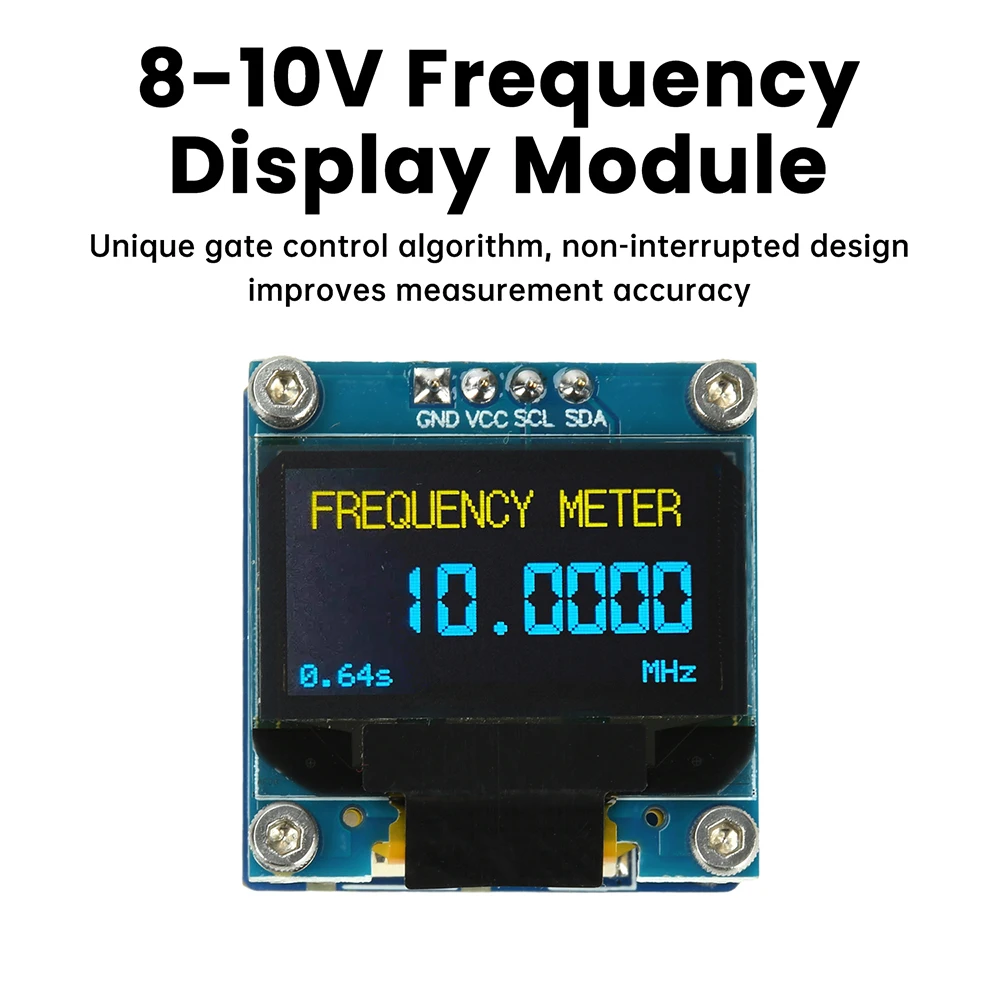

2. Unique gate control algorithm and non-interrupt design enhance measurement accuracy

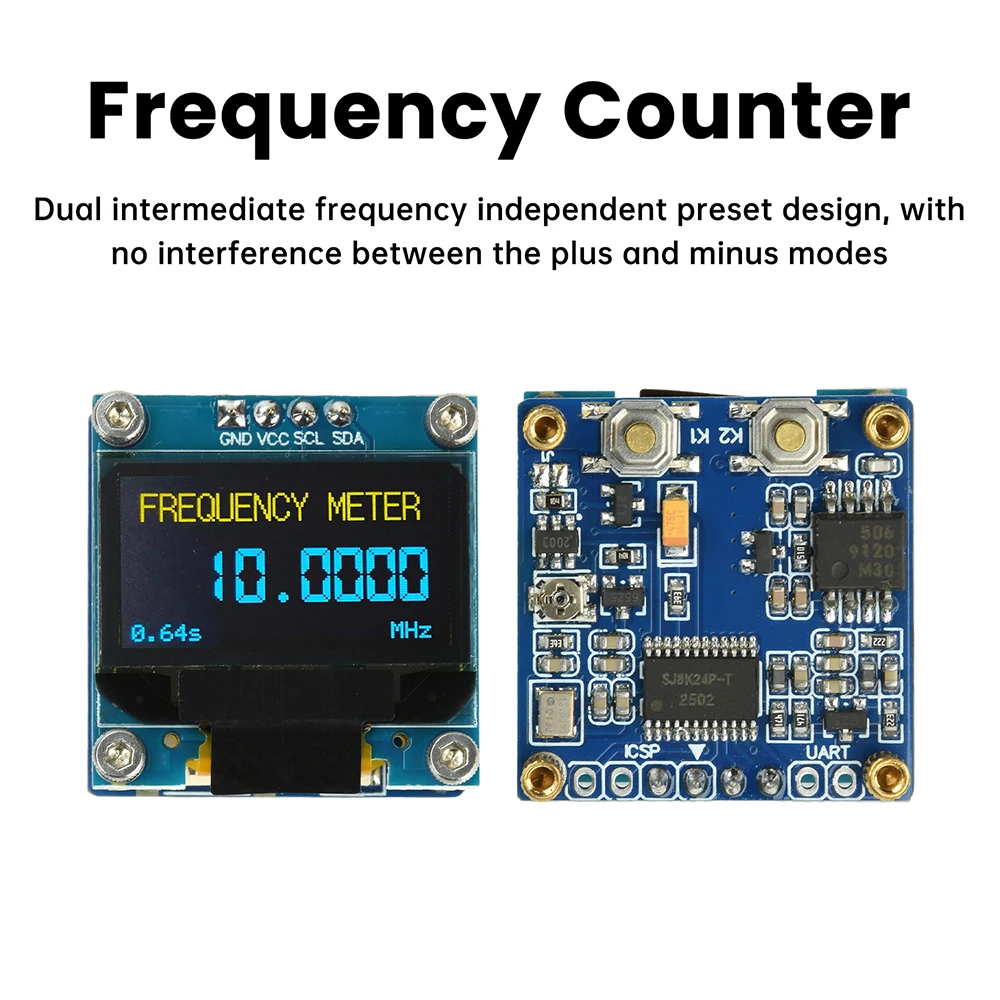

3. Dual independent intermediate frequency presets with simultaneous addition/subtraction modes without interference
4. Automatic settings save function enables immediate use upon startup without reconfiguration
5. Widely applicable for measuring requirements in radios, walkie-talkies, oscillation circuits
Parameter:
Product Name: Frequency Display Module
Operating Voltage: DC 8-10V (9V recommended)
Operating Current: < 60mA (Test Condition: DC 9V supply)

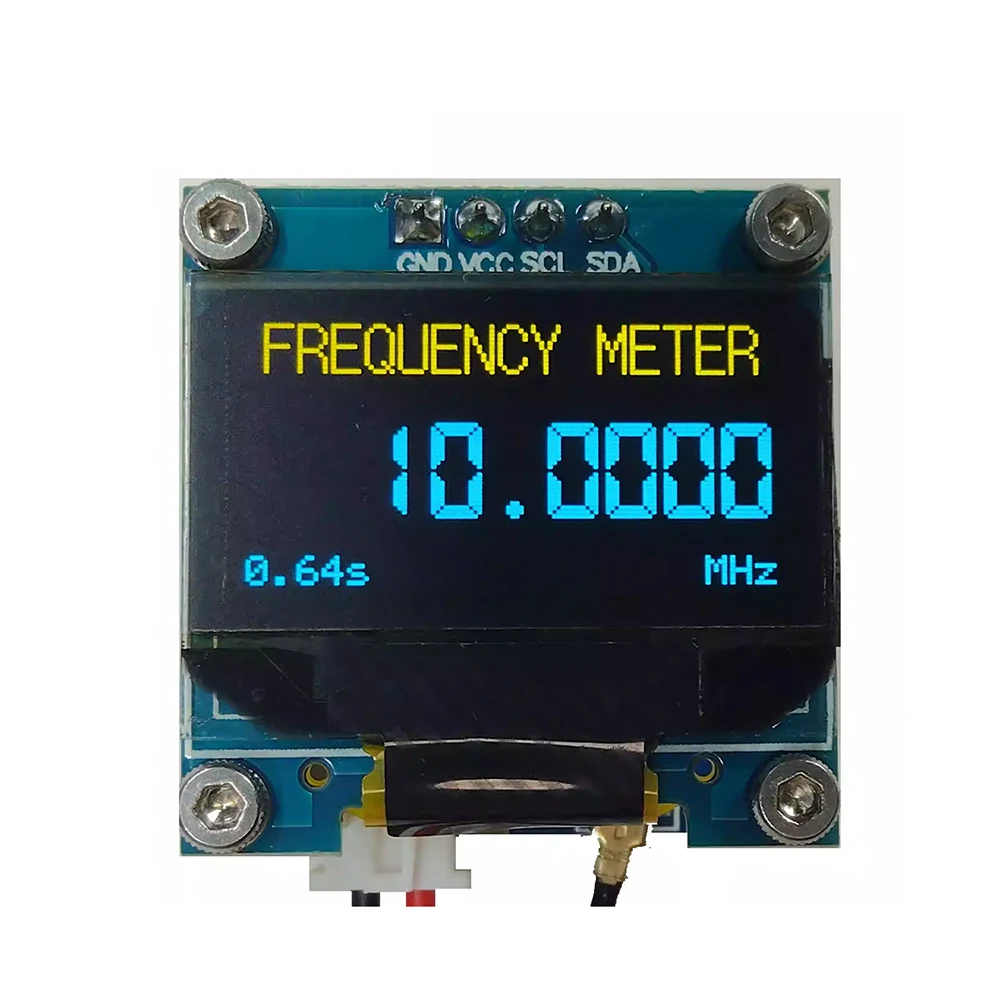

Display: 0.96-inch OLED
Gate Time: 0.64 / 1.0 seconds
Measurement Accuracy: 100/64Hz
Measurement Range: 20MHz-2.7GHz
Input Impedance: High Impedance
Timing Stability: ±2.5ppm
Measurement Data Output: UART Serial Port Output
On-Board Interfaces: Signal Input, Power Interface
Application Scenarios: Radio frequency display, walkie-talkie frequency measurement, oscillation circuit frequency measurement, embedded applications, general frequency measurement
Description:

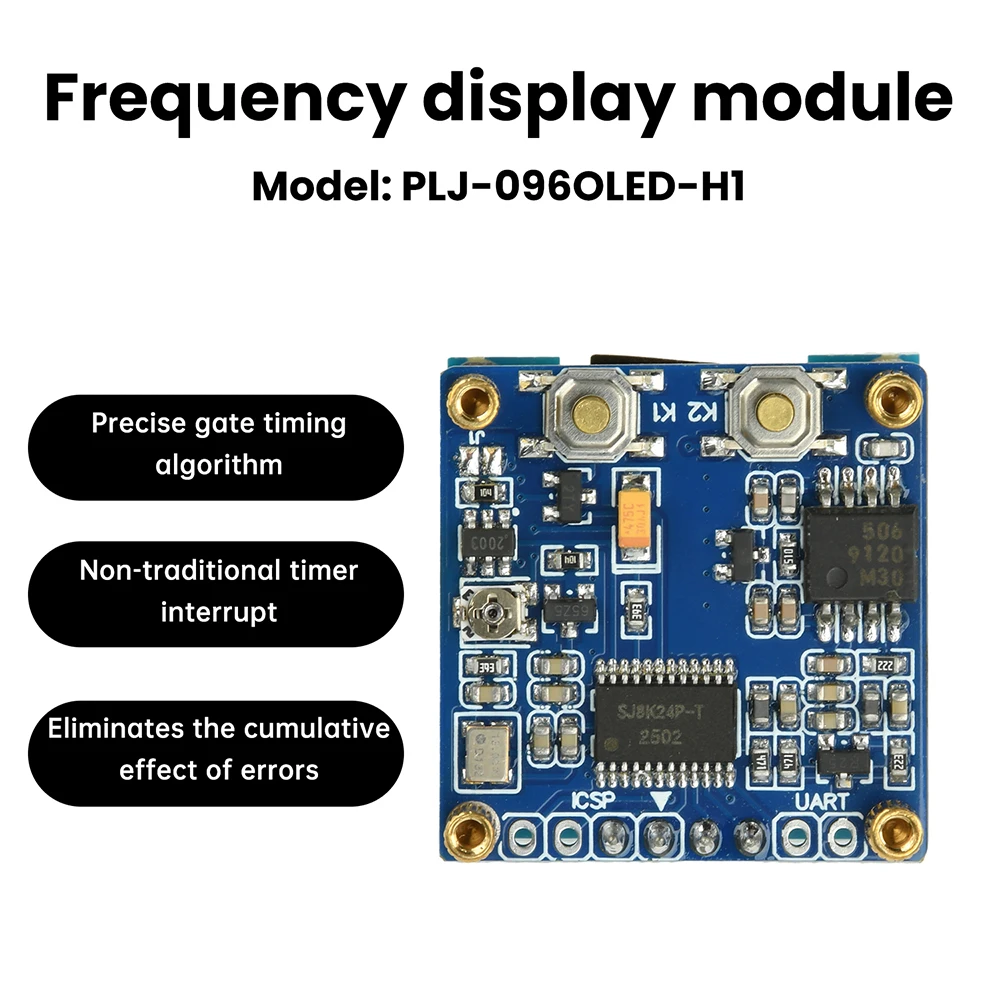

The PLJ-096OLED-H1 is a cost-effective OLED frequency display module designed for continuous signal frequency measurement. Primarily used for displaying frequency values in transceivers and similar equipment, it is also suitable for general frequency measurement. It employs a unique gate control method and precise gate timing algorithm (non-timed interrupt) to achieve high measurement accuracy.
Precautions:
1. Avoid exposing the instrument to high temperatures, humidity, or dusty environments, and prevent severe vibration.
2. The clock reference was calibrated using GPSDO and sensitivity optimized during factory calibration. Do not adjust these settings unless necessary.
3. The onboard signal input connector is a fragile component. Handle it gently when inserting or removing plugs.

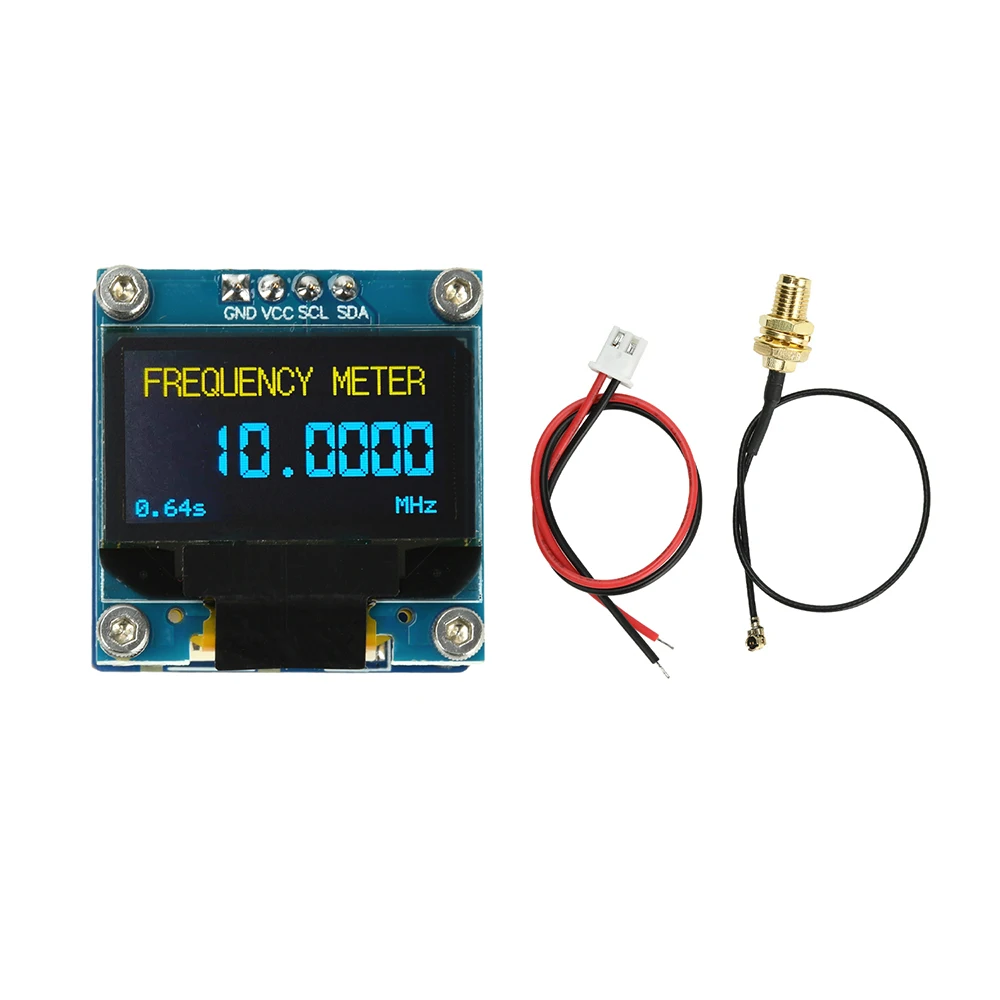

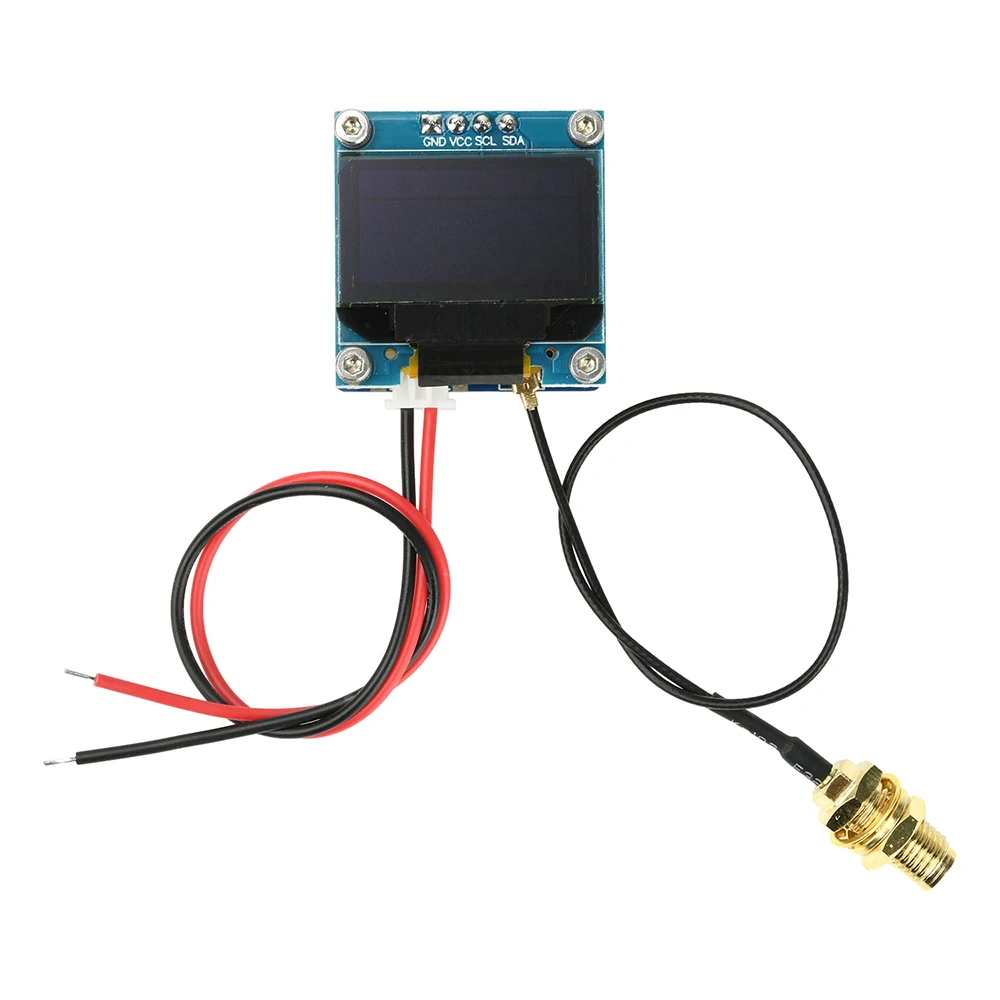

Package include:
Module x1
Signal cable x1
Power cable x1
