Spiegazione:

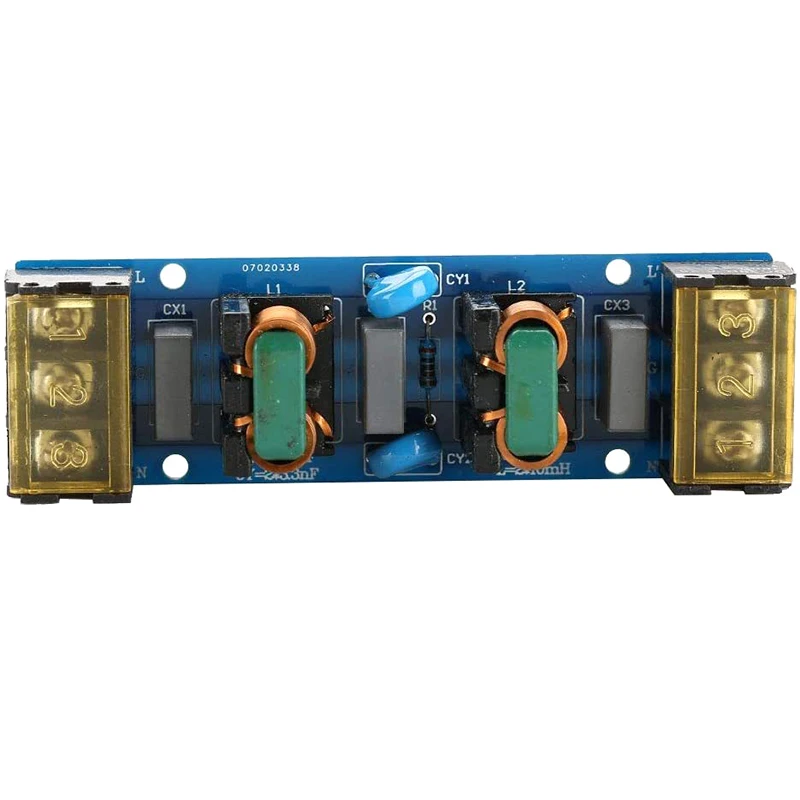

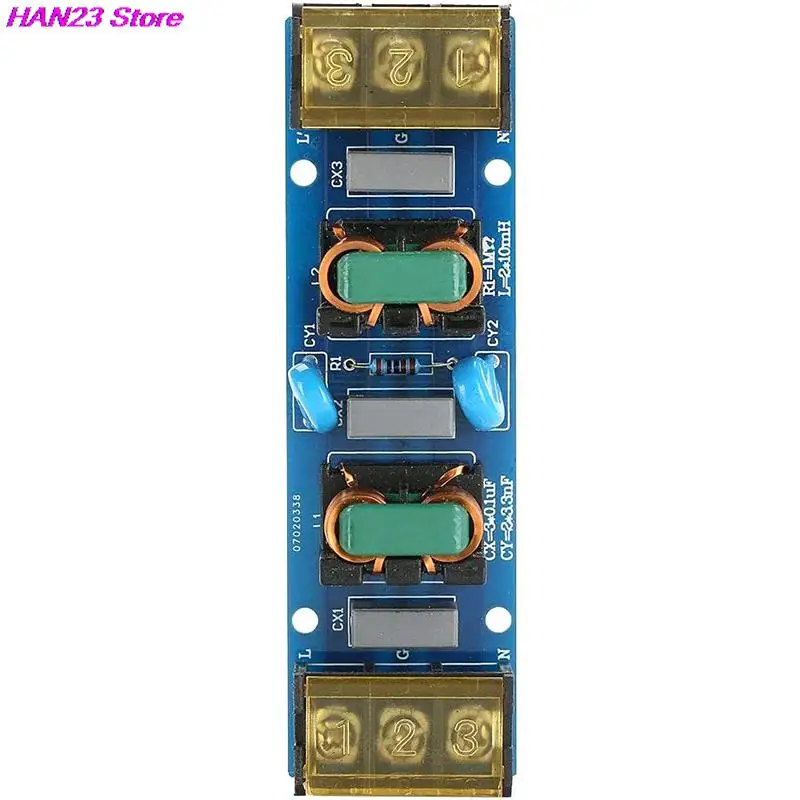

Il filtro EMI di potenza è un filtro passa-basso reattivo installato all’ingresso di potenza delle apparecchiature elettroniche, che non solo può sopprimere le interferenze del rumore trasmesse attraverso la linea elettrica della rete elettrica, ma anche sopprimere la stringa del segnale di interferenza ad alta frequenza generata dalla stessa apparecchiatura elettronica.nella rete elettrica, inserendo altre apparecchiature elettroniche.Pertanto, l’EMI è diventato un dispositivo che deve essere installato in apparecchiature elettroniche.
Il rumore dell’alimentatore è un tipo di interferenza elettromagnetica e lo spettro di frequenza del rumore condotto è compreso tra circa 10 kHz e 30 MHz e il massimo può raggiungere 150 MHz.A seconda delle diverse direzioni di propagazione, il rumore di potenza può essere diviso in due categorie: una è l’interferenza esterna introdotta dalla linea di alimentazione e l’altra è il rumore generato dalle apparecchiature elettroniche e condotto attraverso la linea elettrica.Ciò mostra che il rumore è un segnale di interferenza bidirezionale e il dispositivo elettronico è sia un oggetto di interferenza acustica che una fonte di rumore.Dal punto di vista delle caratteristiche di formazione, l’interferenza del rumore è divisa in due tipi: interferenza in modalità serie e interferenza in modalità comune.L’interferenza in modalità serie è il rumore tra due linee elettriche (linea a linea in breve).L’interferenza in modo comune è il rumore delle due linee elettriche verso terra (denominato linea a terra).Pertanto, il filtro anti-interferenza elettromagnetica deve soddisfare i requisiti di compatibilità elettromagnetica (EMC) e deve anche essere un filtro a radiofrequenza bidirezionale.L’interferenza acustica viene emessa dall’esterno, in modo da non compromettere il normale funzionamento di altri dispositivi elettronici nello stesso ambiente elettromagnetico.Inoltre, il filtro di interferenze elettromagnetiche può sopprimere sia le interferenze in modalità serie che quelle in modalità comune.
Caratteristiche:
1.Si tratta di un filtro passa-basso reattivo con evidente effetto filtrante.
2.Questo prodotto è ampiamente utilizzato in strumenti di misurazione di precisione, automazione degli edifici, apparecchiature meccaniche di precisione, ascensori, apparecchiature di sollevamento, sistemi di automazione, apparecchiature per uffici calcolatrici, apparecchiature inverter per servosistema, apparecchiature di conversione di frequenza, apparecchiature di illuminazione, informazione e comunicazione, alimentatori di commutazione UPS, elettronica automobilistica e altre apparecchiature.
Avviso:
I filtri EMI devono essere installati all’ingresso di alimentazione per ridurre le interferenze irradiate.
Il punto E del filtro EMI e del telaio devono essere in buon contatto e collegati al filo di terra.
La selezione del filtro EMI dovrebbe considerare la tensione di lavoro, la corrente di lavoro e il valore della tensione di resistenza.
È meglio utilizzare una linea a doppia colla per la linea di collegamento del filtro EMI, che può eliminare alcuni segnali di interferenza ad alta frequenza.
Le linee di ingresso e uscita del filtro EMI non devono essere parallele e è necessario aprire una certa distanza per garantire il funzionamento del filtro.
Lista di spedizione:
Modulo X1
