Caratteristiche:

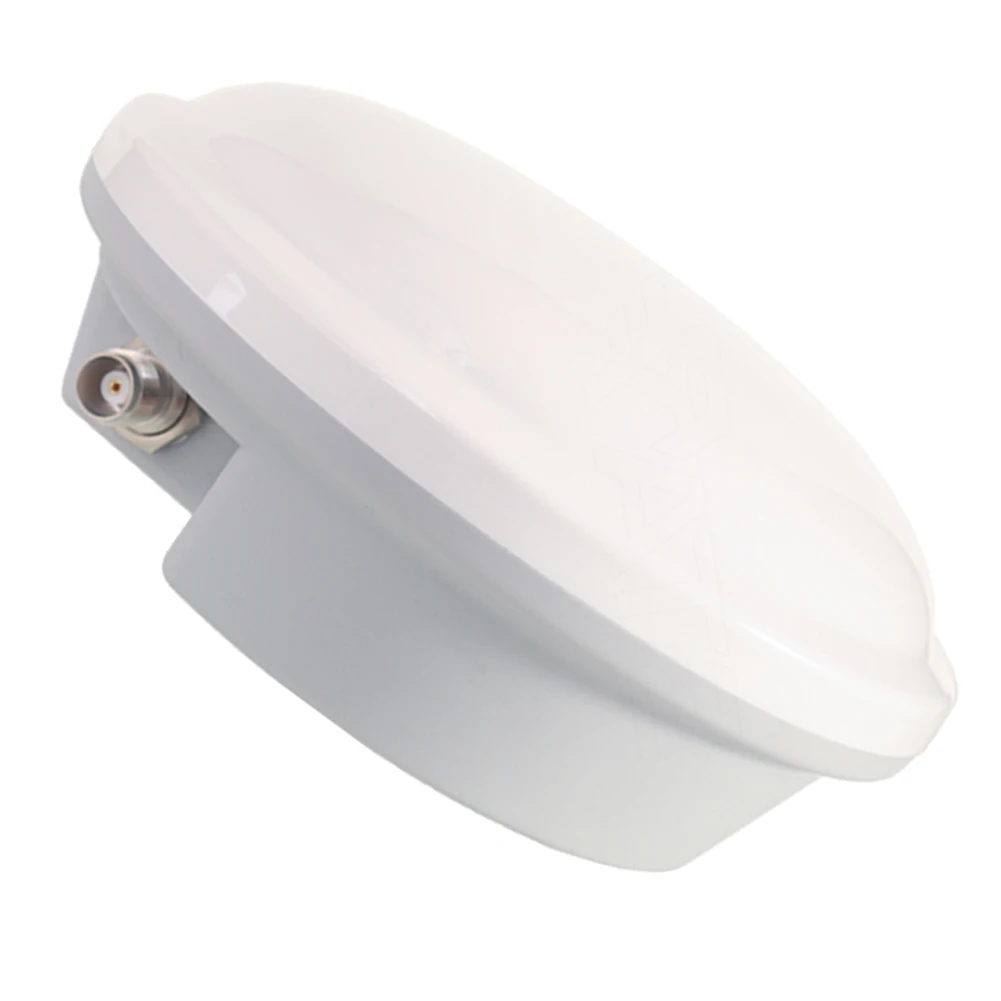

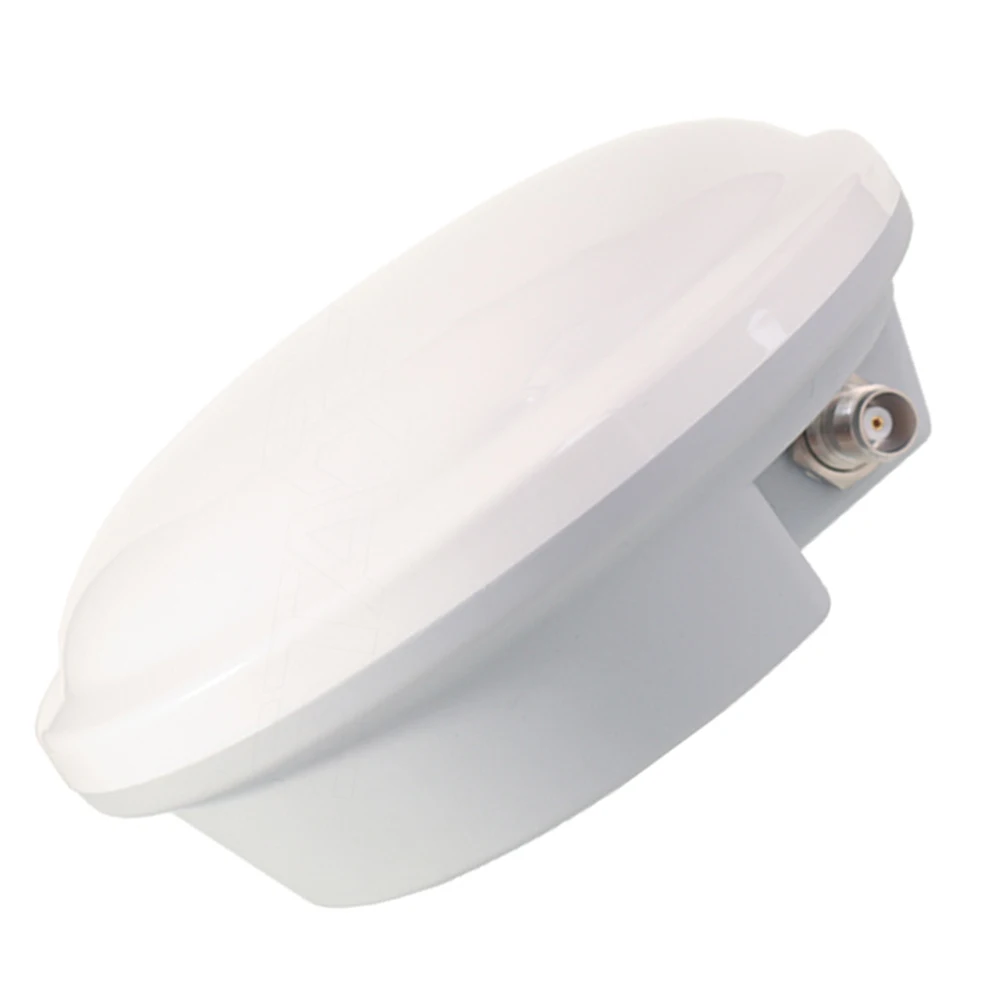

Questa è un’antenna GNSS multi-stella e multi-frequenza per misurazioni, compatibile con Beidou II, GPS e banda GLONASS L1/L2.
Ricezione del segnale di navigazione satellitare.Può essere ampiamente utilizzato in ambiti ad altaprecisionenavigazione e posizionamento in occasioni come quelle geodetiche
Rilevamento e mappatura, rilevamento marino, perprecisioneagricoltura, monitoraggio delle deformazioni, ecc.La parte inferiore del prodotto è

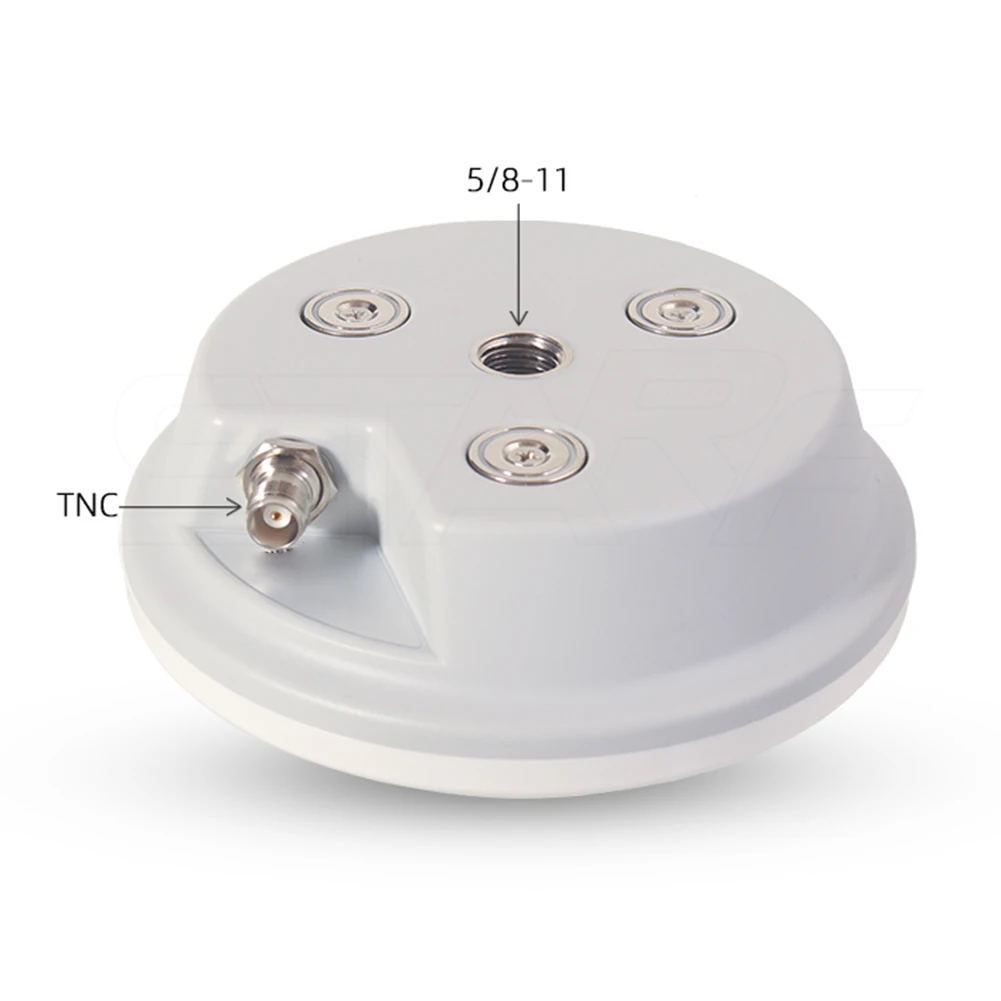

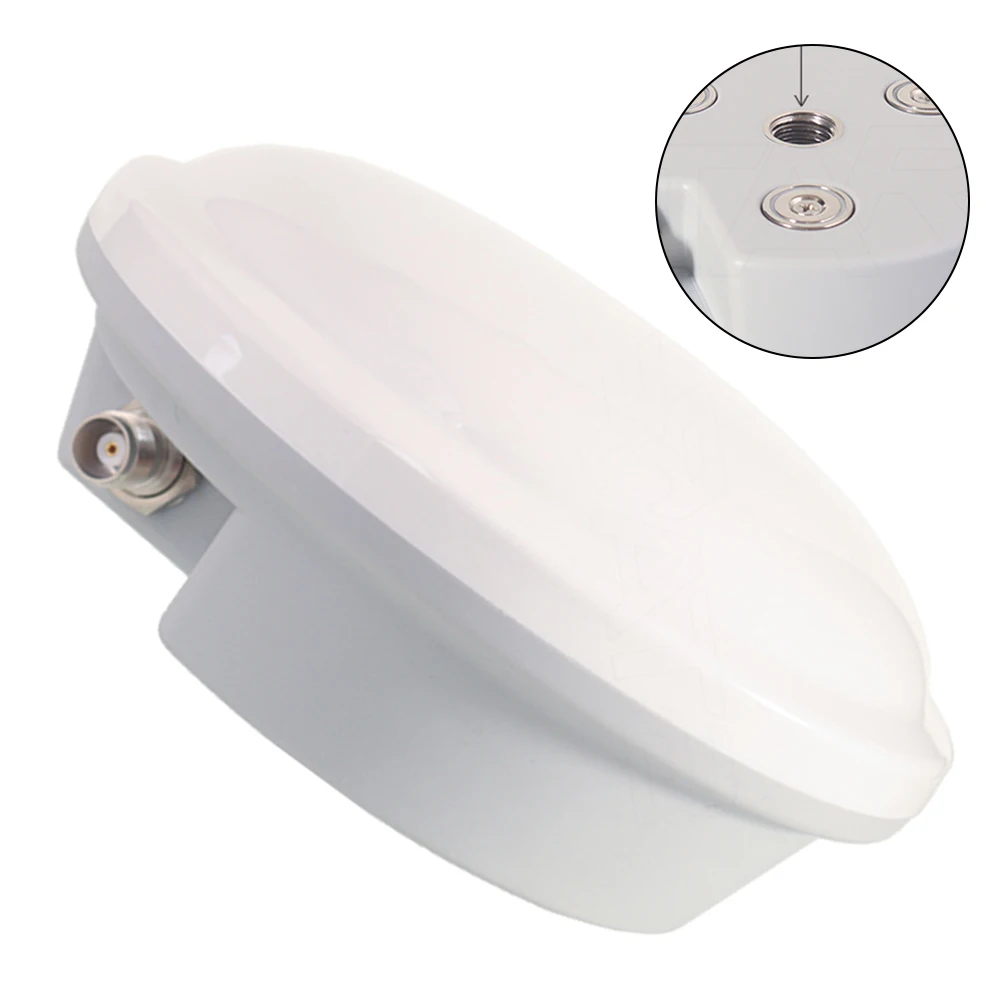

Dotato di 3 magneti e un dado grande standard 5/8-11 per una facile installazione.
Caratteristiche tecniche
Il design a punti di alimentazione multipli garantisce la polarizzazione circolare destrorsa e le prestazioni del centro di fase, riducendo al contempo il…impattodi
errori di misurazione
2: L’unità antenna ha un alto guadagno e un buon effetto di ricezione per i segnali satellitari a bassa elevazione, che il numero di satelliti disponibili in
Il sistema è sufficiente.
3: Il ricevitore a basso rumore adotta una tecnologia di pre-filtraggio per sopprimere efficacemente i segnali di interferenza fuori banda e migliorare la
affidabilità del sistema;
4: Il guscio è protetto con grado di protezione IP67, garantendo il funzionamento a lungo termine dell’antenna sul campo.
Struttura dell’antenna: quattro punti di alimentazione, struttura a sovrapposizione a doppio strato
Segnali satellitari supportati: GPS: L1/L2/L5; BDS: B1/B2/B3; GLONASS: G1/G2/G3;
per Galileo: El/E5a/E5b/E6; Banda L
Guadagno massimo ≥5,0dBi@Fc
Polarizzazione: polarizzazione circolare destrorsa (RHCP)
Rapporto assiale dell’antenna @ : ≤1,5dB
Angolo di copertura orizzontale: 360°
Impedenza caratteristica: 50 ohm
Errore del centro di fase: ≤2,0 mm
Ripetibilità del centro di fase: ≤1,0 mm
Banda di frequenza operativa: 1164MHz~1300MHz; 1525MHz~1621MHz
Ricevitore a basso rumore, guadagno LNAGain*40±2.0dB (Tip.)@25°C)
Differenza di ritardo di gruppo: ≤5ns
Figura di rumore: ≤2,0 dB@25°C, tipo.(Pre-filtrato)
Rapporto d’onda stazionaria in uscita: ≤1,8:1 tip.2,0:1 massimo
Tensione di esercizio: 3,0~16V CC
Corrente operativa: 45mA

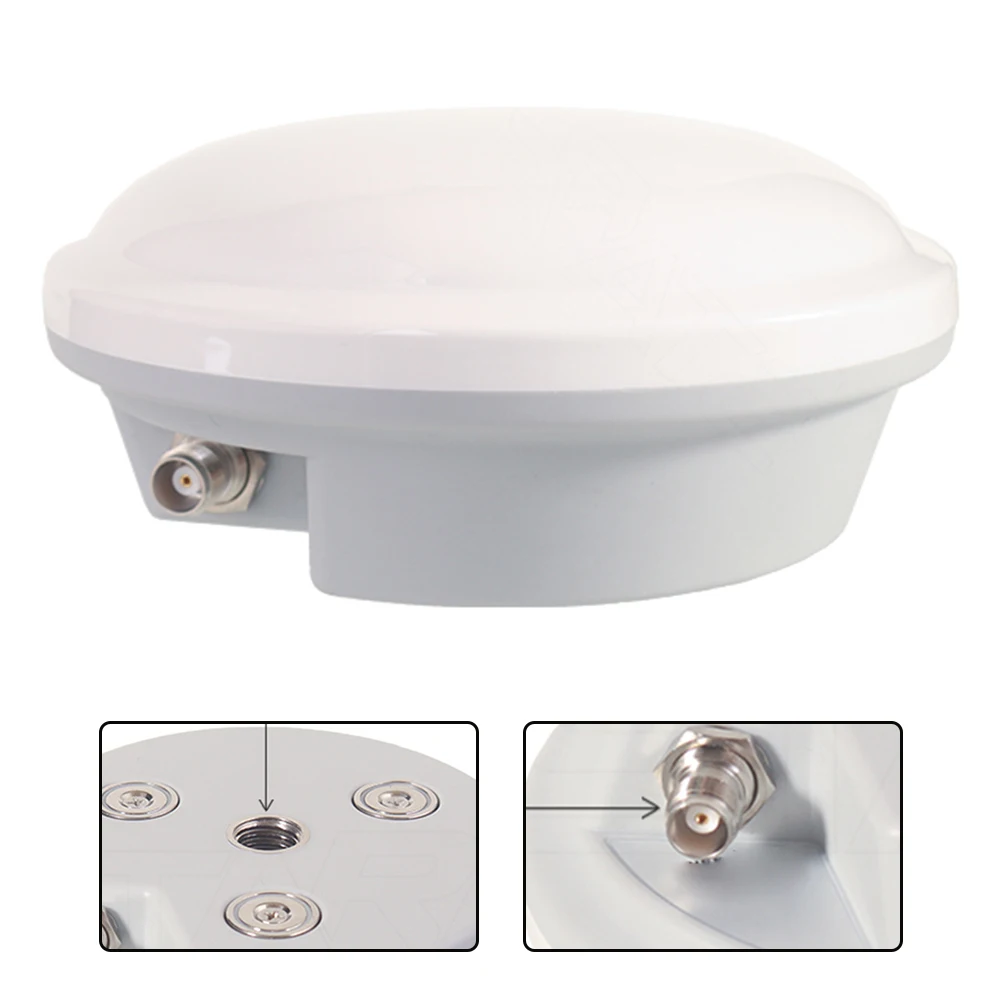

Interfaccia di uscita RF: TNC (femmina)
Montaggiomodo5/8-11 e ventosa magnetica
Temperatura di esercizio: -40°℃~+85℃
Temperatura di conservazione: – 45°℃~+85℃
Umidità: 95% senza condensa
Prestazioni impermeabili: IP67
Specifiche:
Nome parte: AG-30 per antenna GNSS
Materiale: Asa
Colore: Bianco

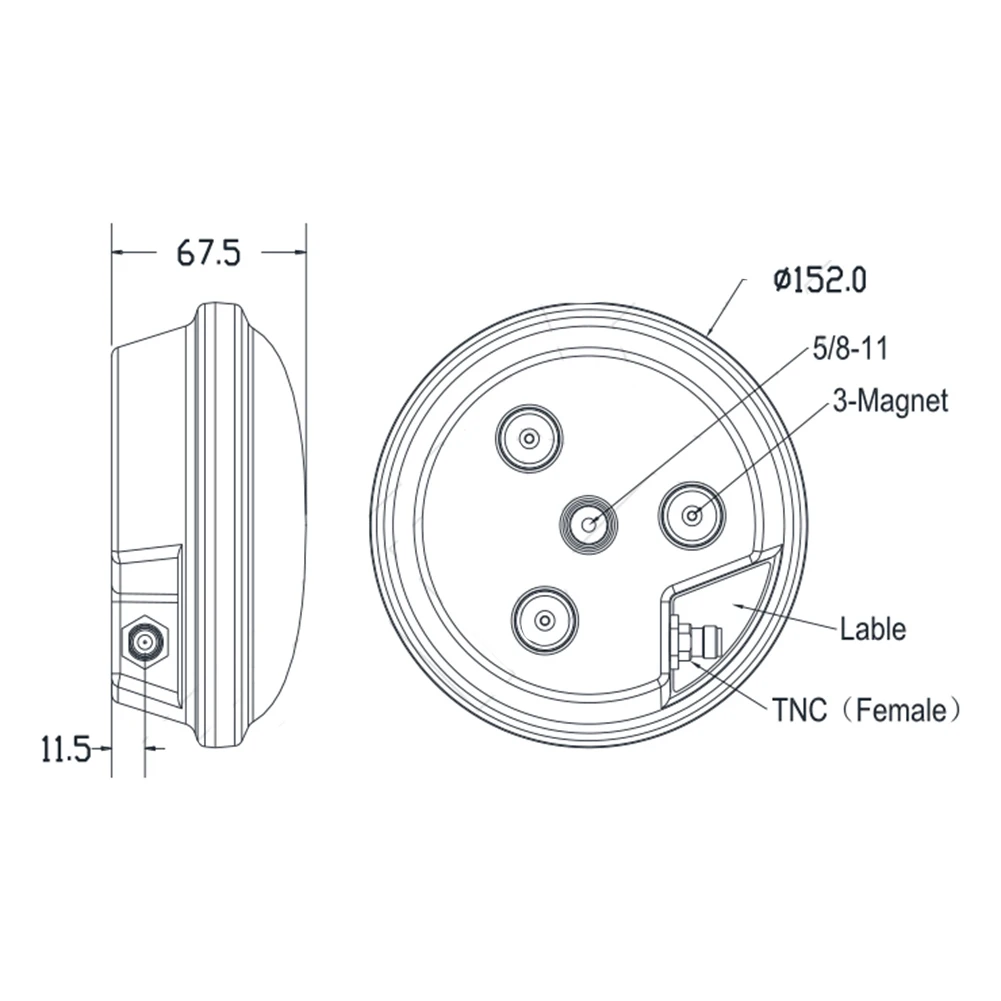

Dimensioni: Dimensione dell’antenna: Φ152mm*6mm
Contenuto della confezione:
1*Tipo di antenna di misurazione
Nota:
Monitor leggeri e diversi potrebbero far sì che il colore degli elementi nell’immagine sia leggermente diverso dall’oggetto reale. L’errore di misurazione consentito è di +/- 1-3 cm.
