Caratteristiche:
1. Supporta la ricarica super rapida da 22,5W per una ricarica efficiente e veloce che fa risparmiare tempo.
2. Ricarica rapida bidirezionale di tipo C compatibile con le esigenze di ricarica di più dispositivi
3. Protezione di sicurezza integrata a più livelli per una protezione completa e tranquillità

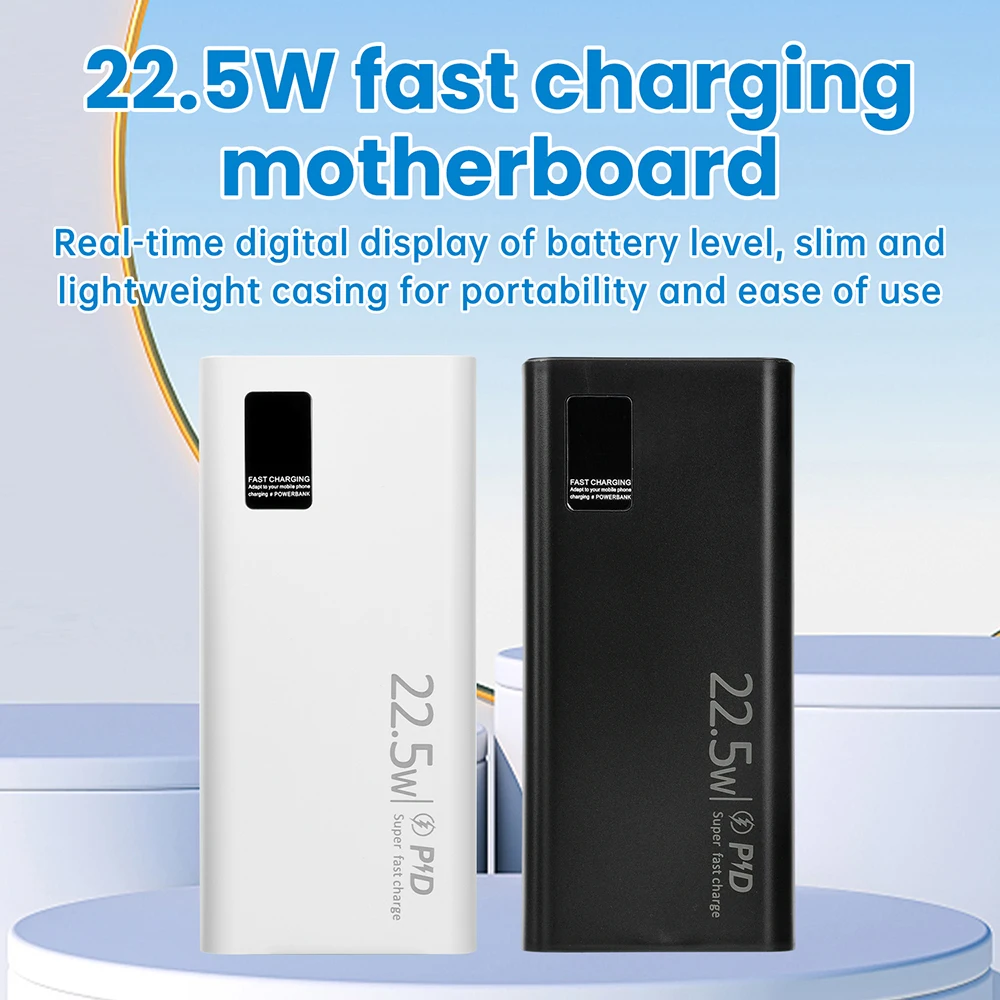

4. Display digitale della batteria in tempo reale con un case sottile e portatile per un utilizzo semplice e pratico
5. Progettazione del kit fai-da-te con saldatura semplice e assemblaggio pratico
Parametri:

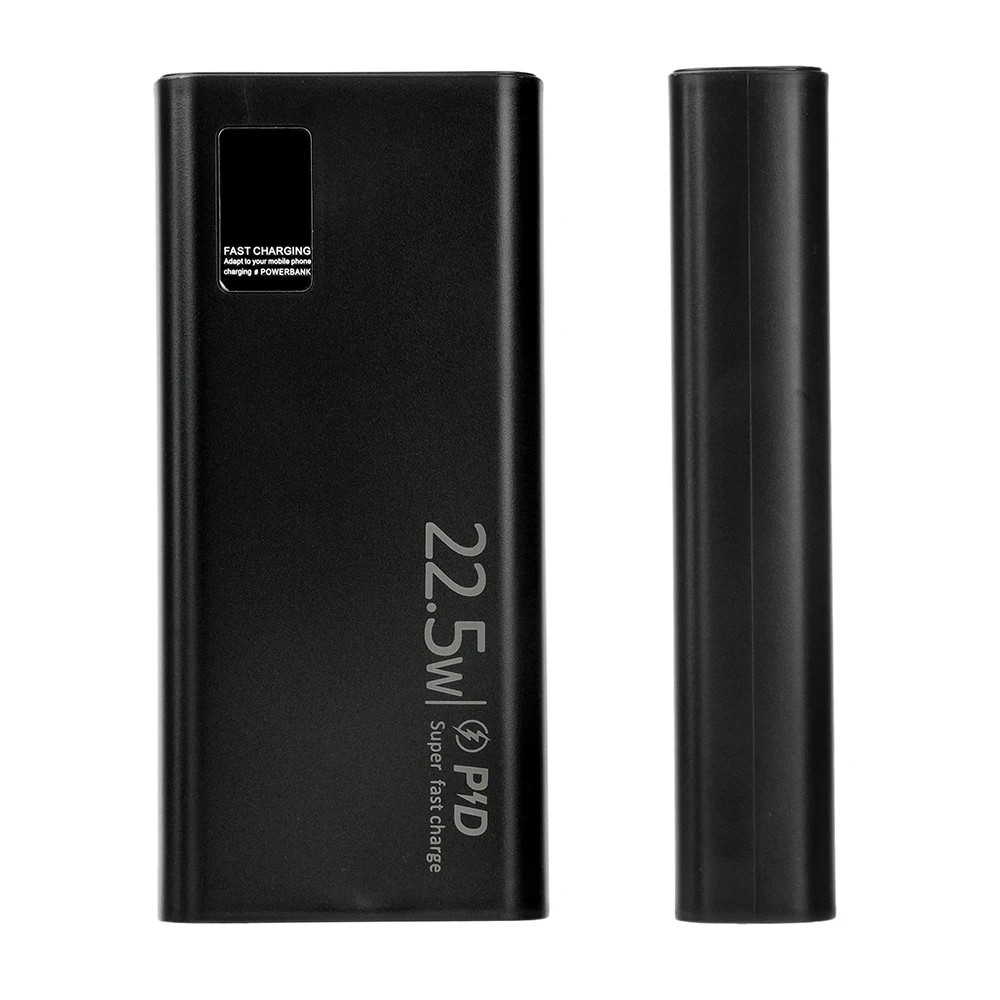

Nome prodotto: Kit Power Bank a ricarica rapida con display digitale
Parametri di ingresso:
Ingresso Micro USB: 5V 2A / 9V 2A / 12V 1.5A
Ingresso Tipo C: 5V 3A / 9V 2A / 12V 1,5A
Parametri di uscita:
Uscita Micro USB: 4,5V 5A / 5V 3A / 9V 2A / 12V 1,5A
Uscita Tipo C: 5V 3A / 9V 2,2A / 12V 1,6A

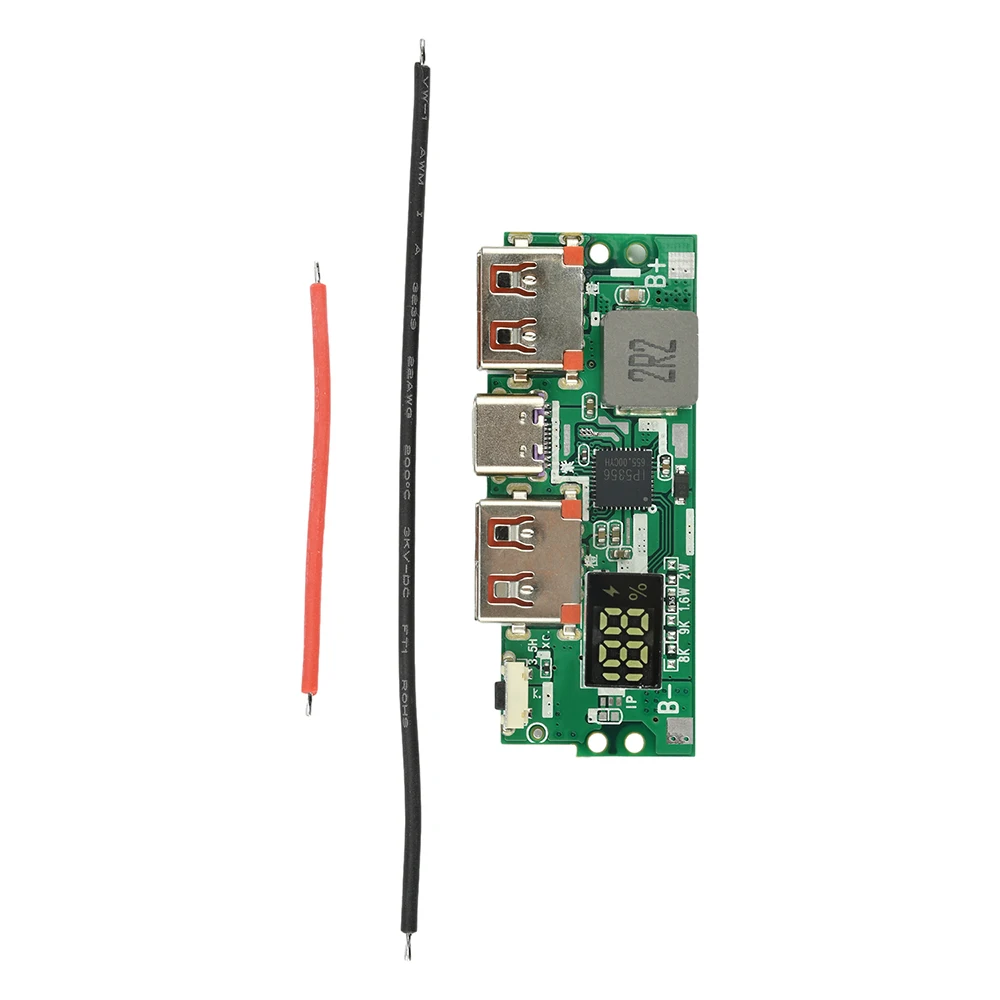

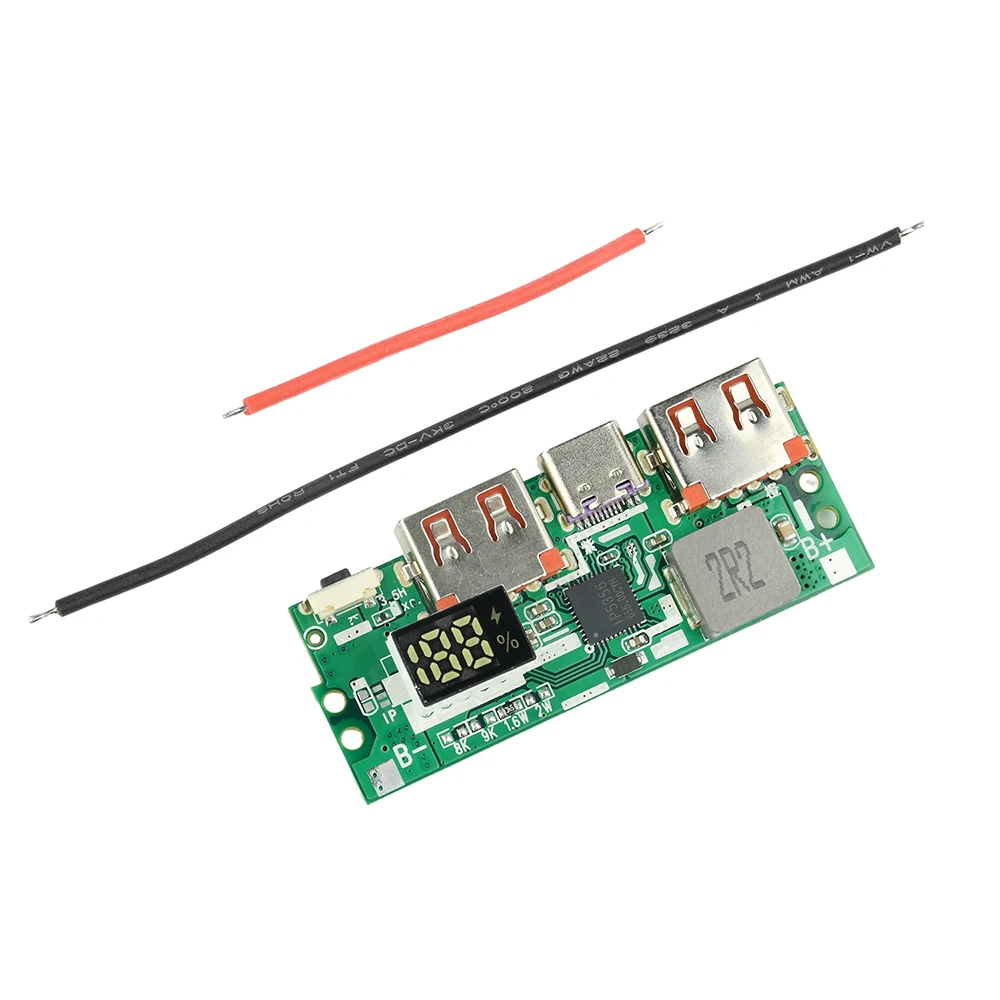

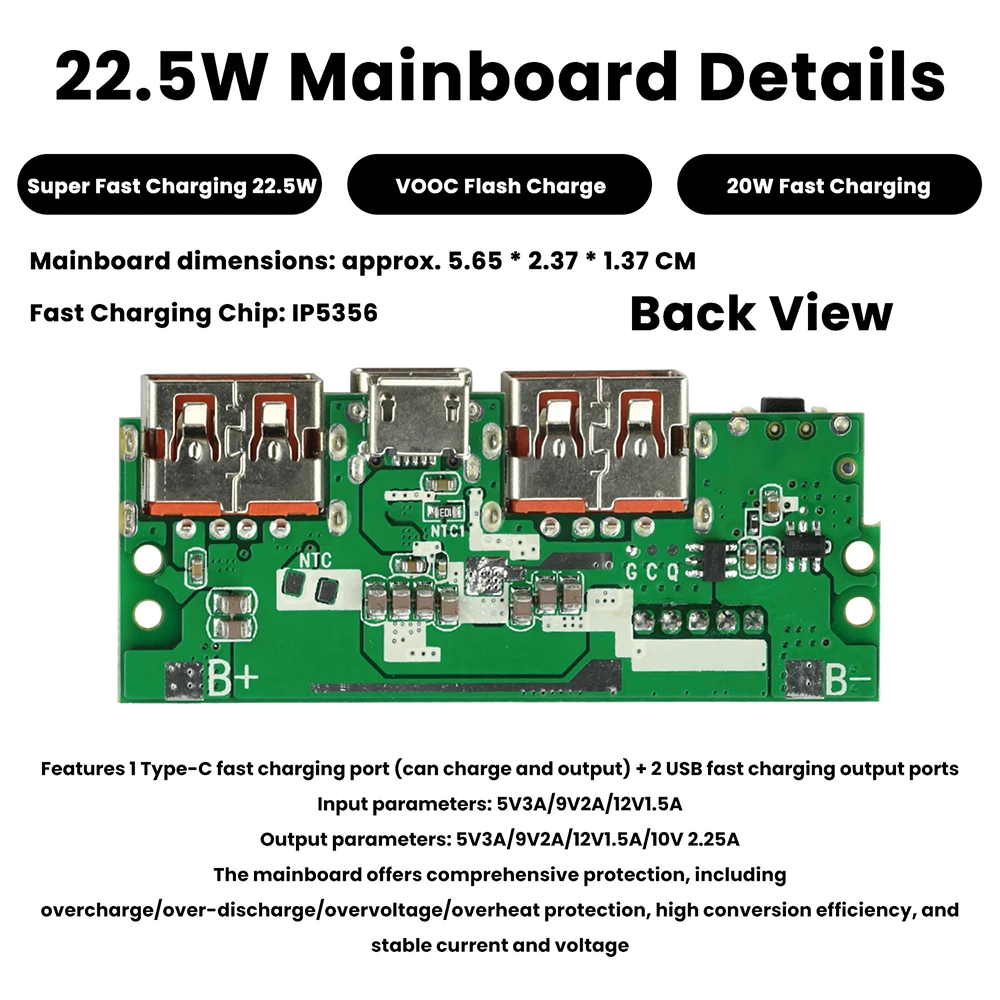

Interfacce della scheda madre: 1 porta di ricarica rapida di tipo C (supporta sia la ricarica che l’uscita) + 2 porte di uscita di ricarica rapida USB

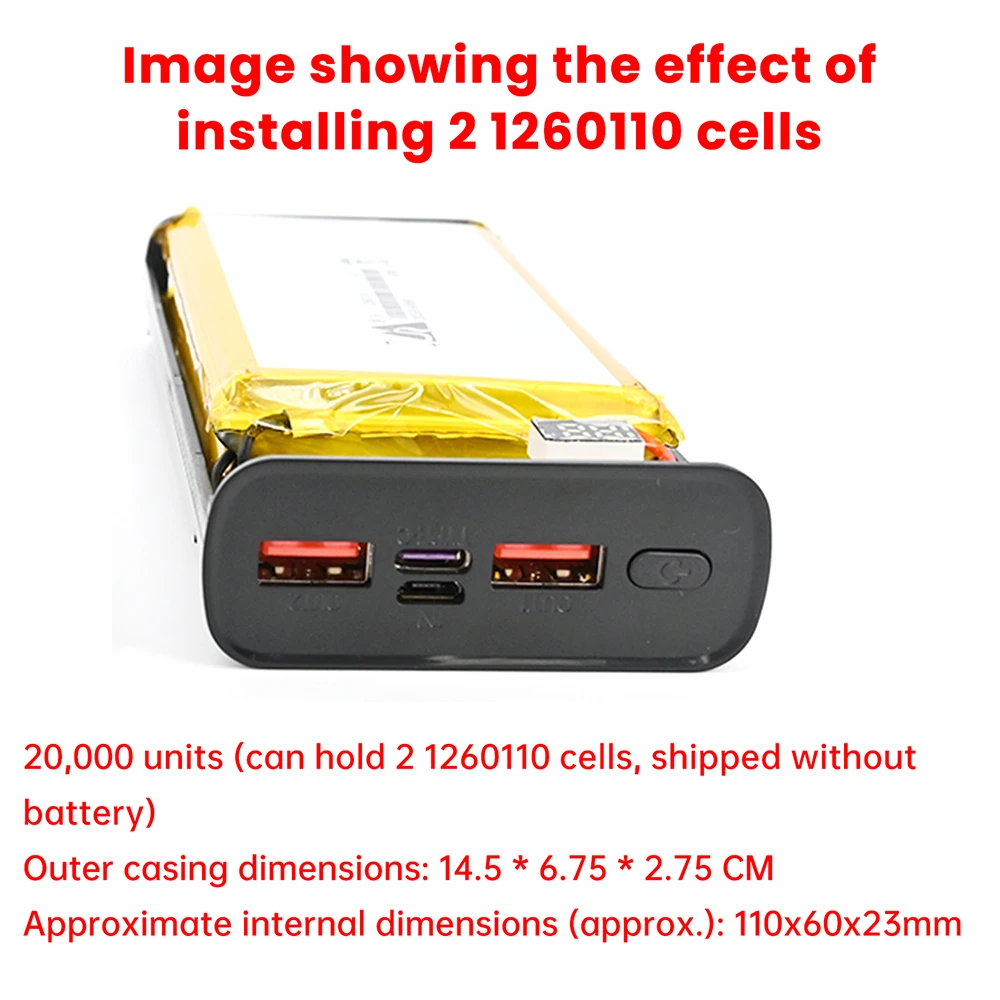

Compatibilità della batteria: Supporta 2 celle batteria 1260110 (saldatura richiesta; batterie non incluse)

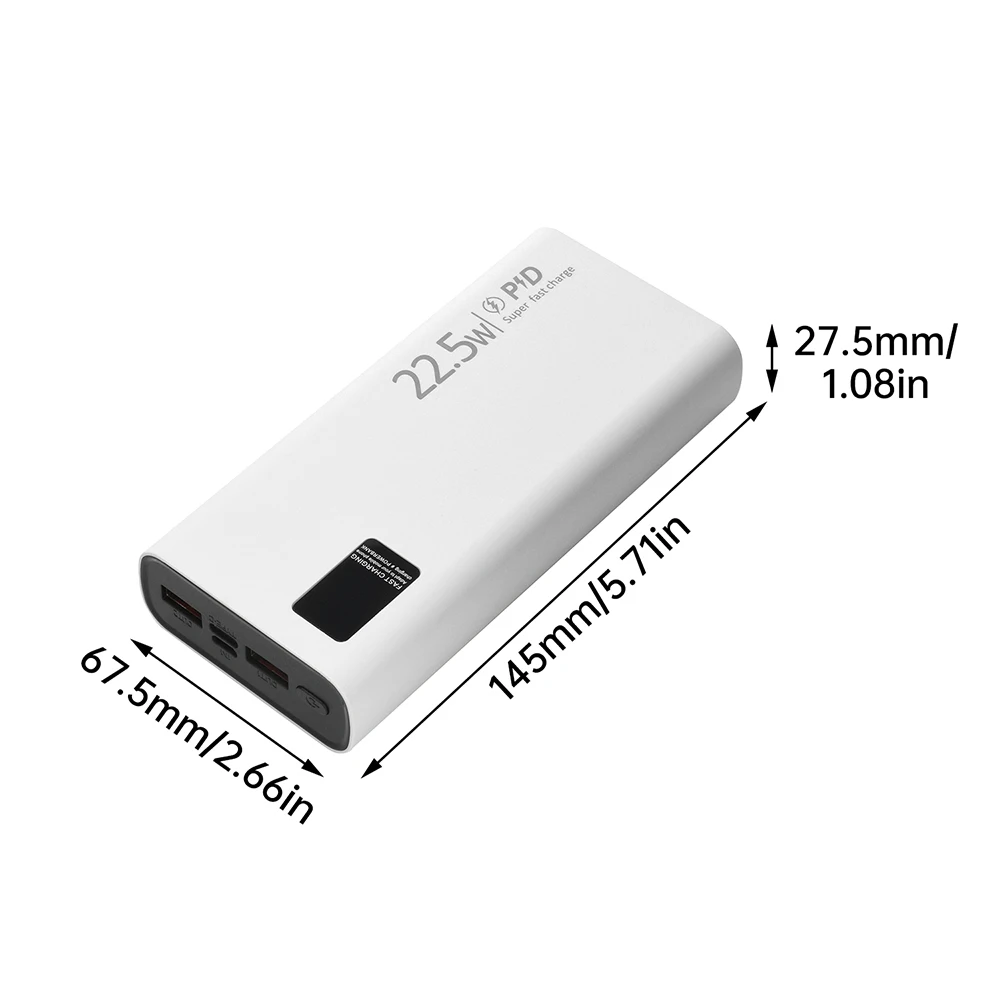

Dimensioni interne di installazione: ca. 110x60x23 mm
Caratteristiche della Scheda Madre: Protezione completa che include salvaguardie contro sovraccarico/scarica eccessiva/sovratensione/surriscaldamento. Alta efficienza di conversione con uscita di corrente e tensione stabile.
Nota: 22,5W è il protocollo di ricarica super veloce, VOOC Flash Charge. La ricarica rapida bidirezionale utilizza il protocollo PD 20W. L’uscita simultanea da più porte non supporta la ricarica rapida.
Istruzioni di montaggio:
1. Al ricevimento della scheda madre, collegare innanzitutto il cavo di ricarica per il test di ingresso. Osservare lo stato del display e confermare che lo schermo si illumini prima di procedere con la saldatura.
2. Per il normale funzionamento, i fili della batteria devono essere saldati direttamente. Collegare tramite fili intrecciati, clip a coccodrillo o connettori a molla potrebbe causare un’alimentazione insufficiente, influenzando la carica/scarica. Assicurarsi di una protezione adeguata dell’isolamento dei terminali della batteria per evitare contatti accidentali con la scheda madre durante l’assemblaggio, che potrebbero causare danni.
3. Collegare il terminale positivo della batteria al pin B+ della scheda madre e il terminale negativo al pin B-. Non invertire la polarità, poiché ciò brucerebbe la scheda madre e i circuiti integrati, lasciando tracce visibili. Ciò avviene solo con inversione di polarità o contatto accidentale.
4. Utilizzare solo batterie al litio da 3,7V. Le batterie al litio ferro fosfato non sono compatibili. Collegare le batterie in parallelo, non in serie. Il collegamento in serie crea una tensione eccessiva che danneggia la scheda madre. Le schede danneggiate non sono coperte dalla garanzia.
5. La scheda madre include una protezione integrata. Le batterie saldate non richiedono una scheda di protezione aggiuntiva. Le schede di protezione delle batterie limitano la corrente; superare questo limite interromperà l’uscita.
6. Dopo aver installato la scheda madre e le batterie, fissare le batterie con nastro adesivo. Per i modelli di batterie con differenze di spessore rispetto al rivestimento, valutare se sono necessari distanziatori per evitare una sensazione di cedimento quando si preme il rivestimento dopo l’assemblaggio. Problemi come il tintinnio delle batterie o la deformazione del rivestimento dovuti a un controllo insufficiente delle differenze di spessore o al mancato fissaggio delle batterie con nastro costituiscono un assemblaggio improprio. Non ci assumiamo alcuna responsabilità per danni al rivestimento o guasti alle batterie derivanti dallo smontaggio.
7. L’involucro a incastro non è progettato per smontaggi ripetuti. Testare sempre tutte le funzioni—uscita/ingresso della scheda madre, ricarica rapida, pulsanti, display, ecc.—prima di chiudere l’involucro. Idealmente, eseguire diversi cicli di carica/scarica per confermare la funzionalità prima della sigillatura. Problemi derivanti dall’assemblaggio e dalla chiusura dell’involucro senza test preliminari costituiscono assemblaggio improprio. Non ci assumiamo alcuna responsabilità per danni all’involucro o guasti della batteria derivanti da smontaggi necessari a causa di tali problemi.
Istruzioni:
1. Per quanto riguarda l’attivazione della ricarica rapida per il tuo telefono: i protocolli di ricarica rapida sono classificati come pubblici o proprietari. Questa scheda madre integra un chip intelligente per la ricarica rapida compatibile con i principali protocolli pubblici di ricarica rapida, supportando la ricarica veloce per diversi marchi di smartphone. Prima di effettuare l’ordine, verifica la compatibilità del tuo telefono con i protocolli pubblici per garantire la funzionalità di ricarica rapida.
2. Per quanto riguarda la generazione di calore durante la ricarica: Quando il power bank è in funzione, la corrente scorre attraverso la scheda madre e i chip, causando perdite di conversione energetica. Queste perdite si dissipano sotto forma di calore. Durante la ricarica rapida, un consumo energetico più elevato genera un calore più evidente, un fenomeno fisico normale.
3. Il livello della batteria potrebbe apparire impreciso subito dopo il collegamento della batteria. Il misuratore della batteria è dotato di una funzione di riconoscimento della capacità autoapprendente. Visualizzerà i dati con precisione dopo alcuni cicli di carica/scarica.

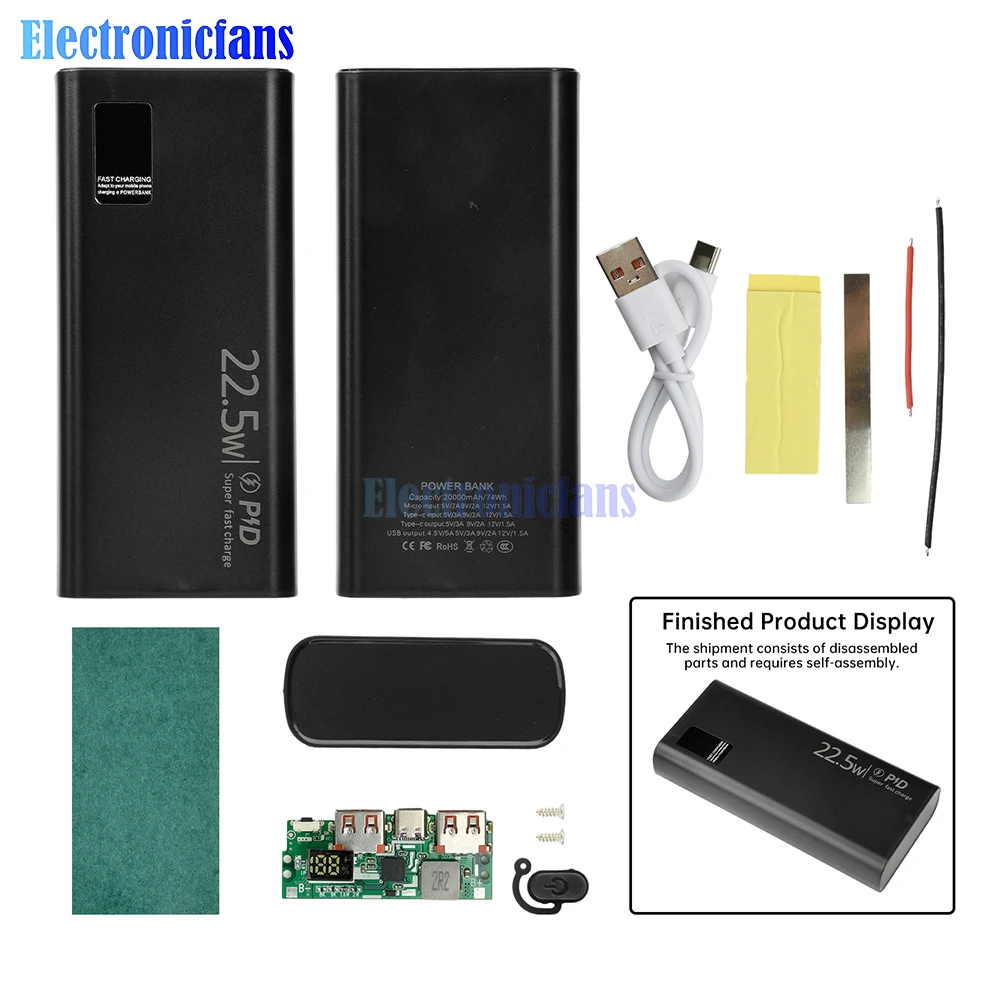

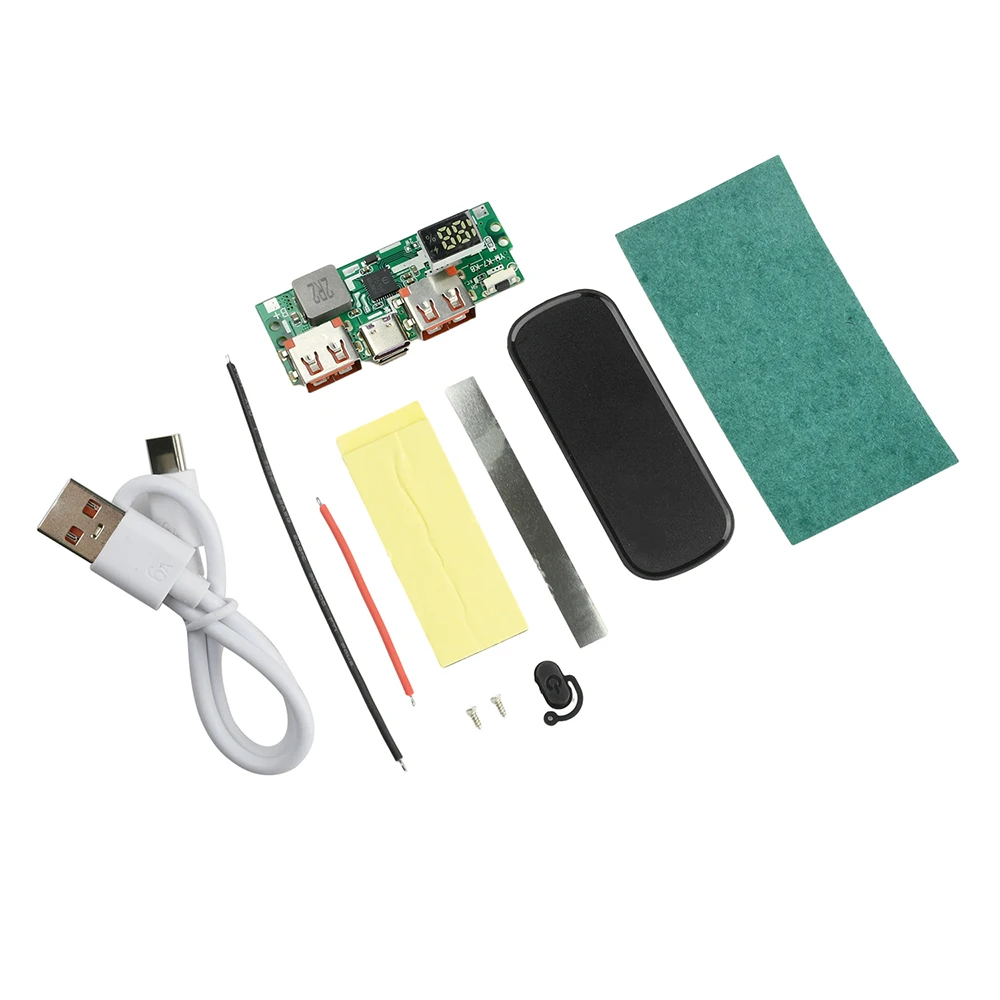

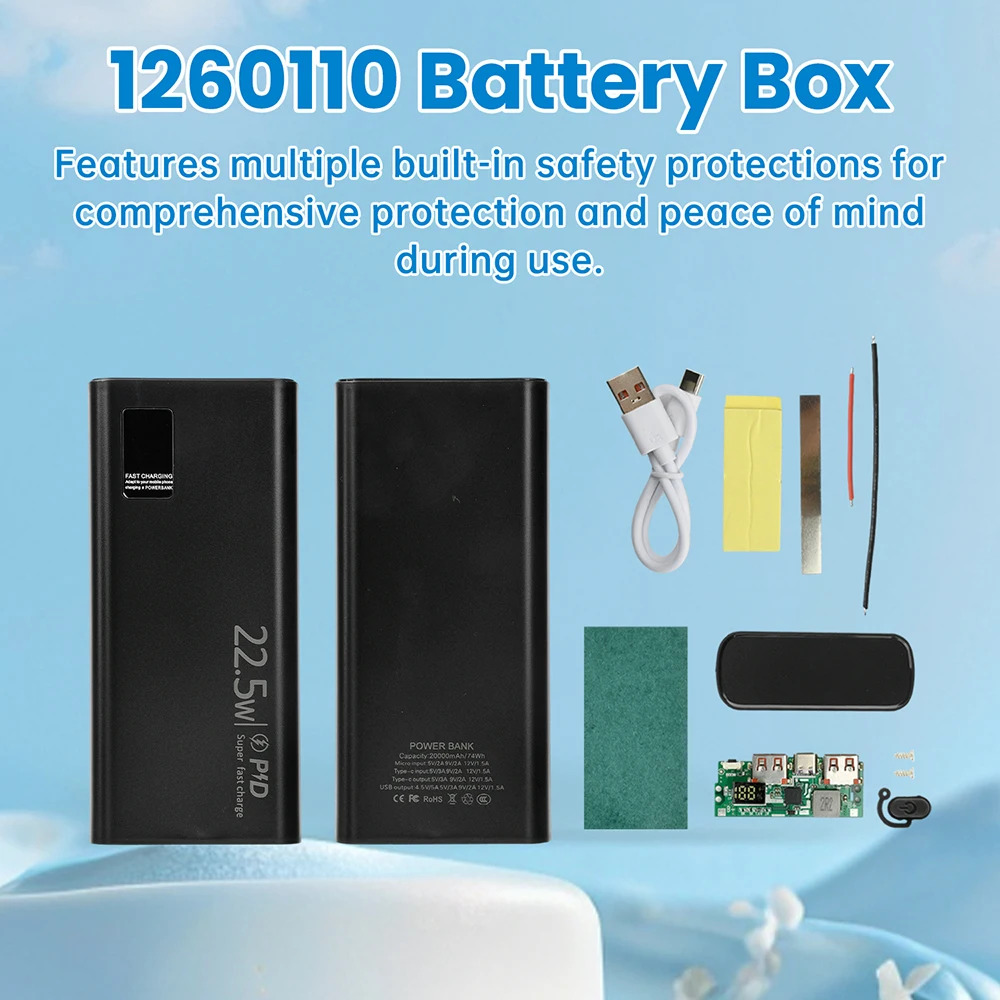

Contenuto della confezione:
Pacchetto 1: Modulo x1 + cavi x2
Pacchetto2: Kit x1
