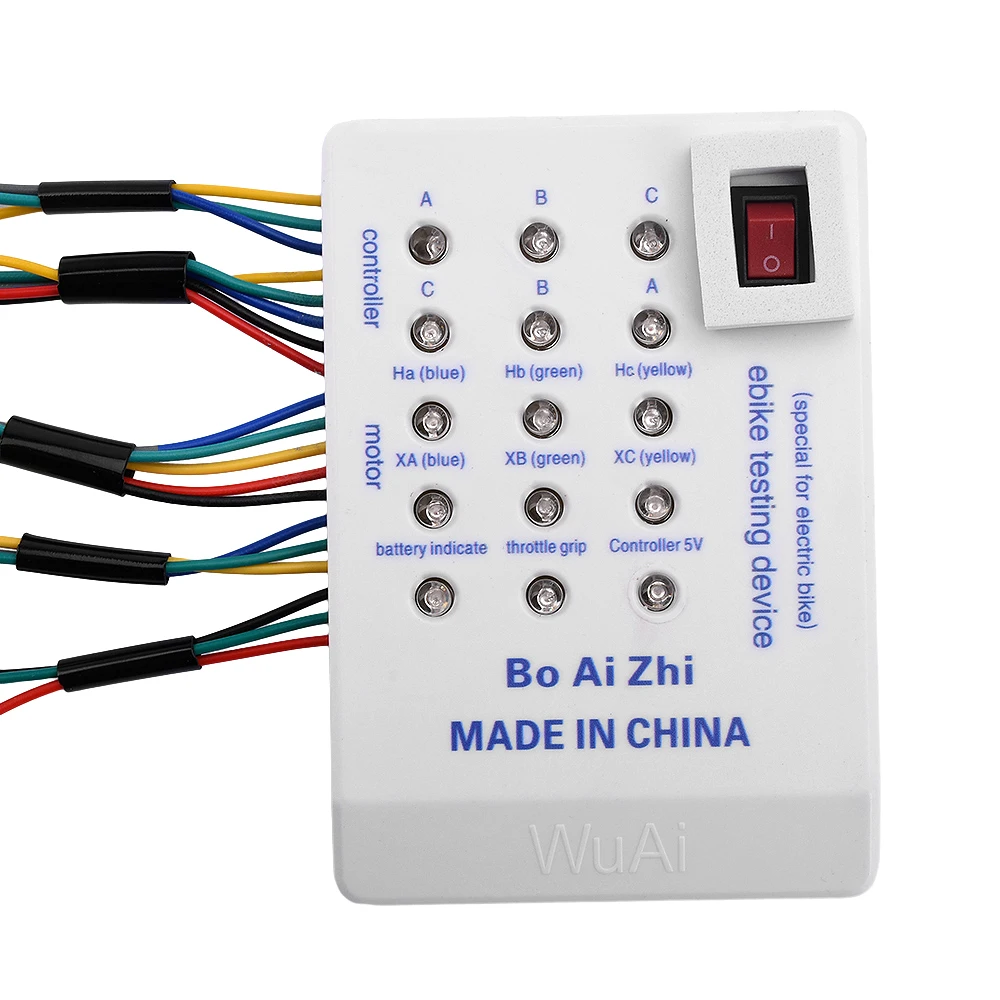

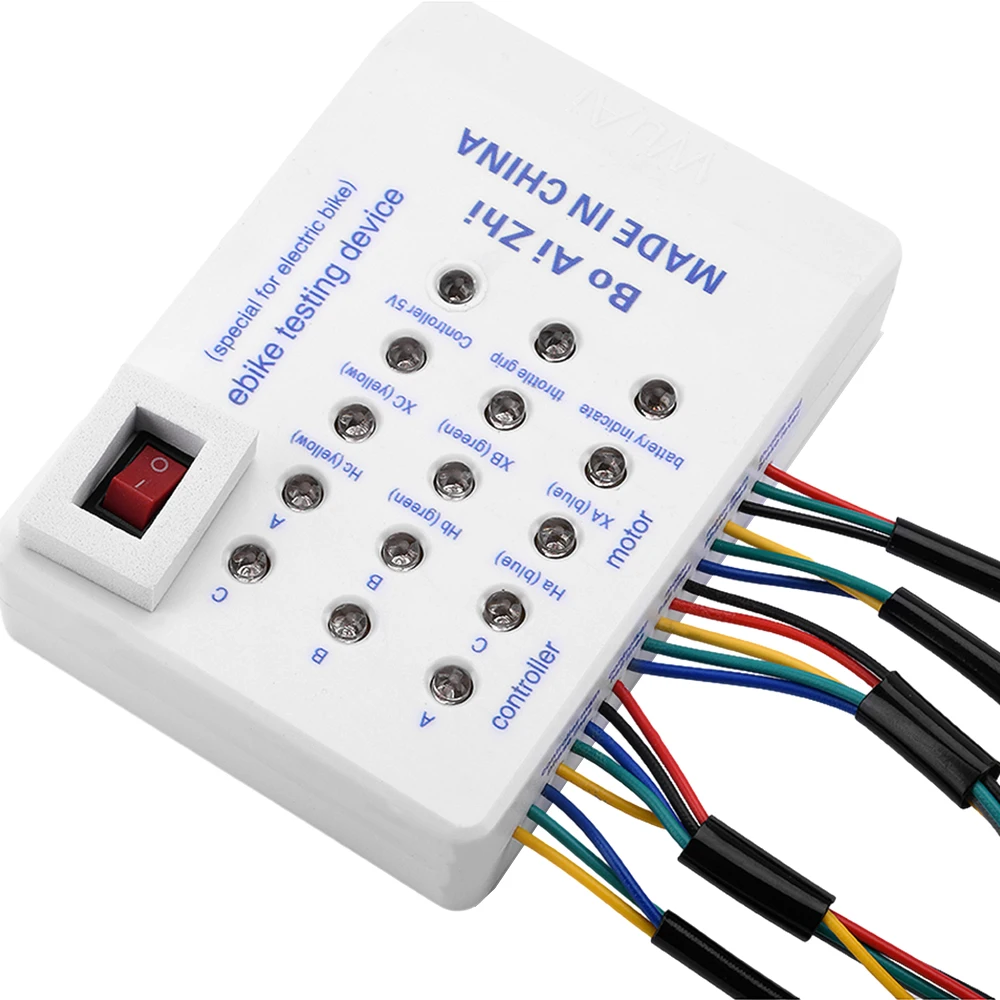

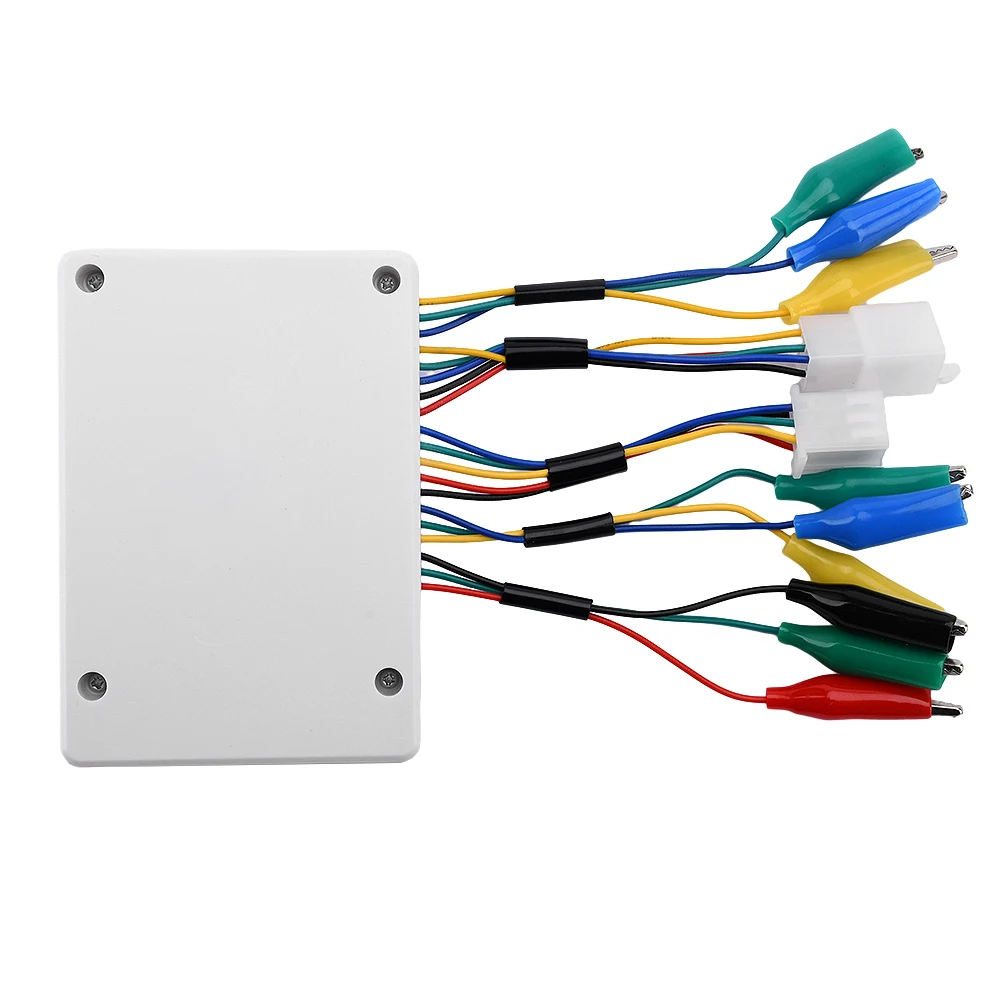

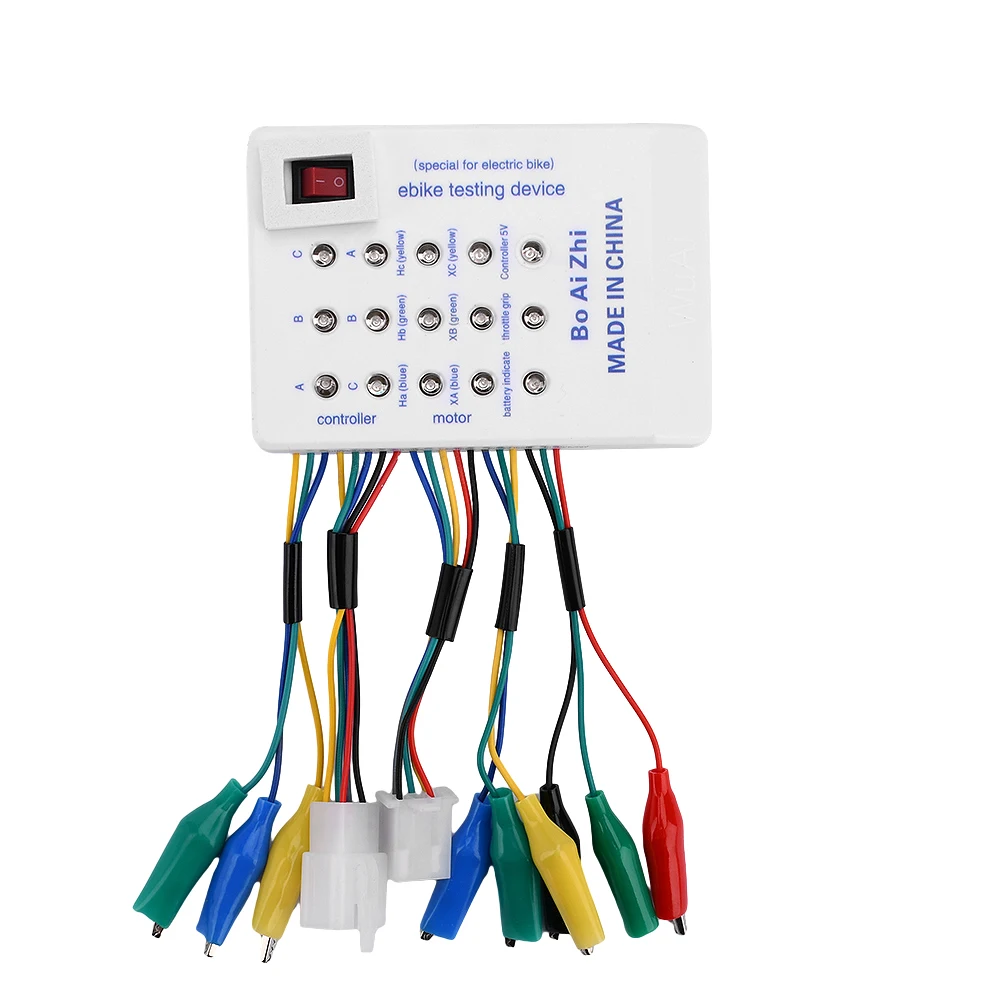

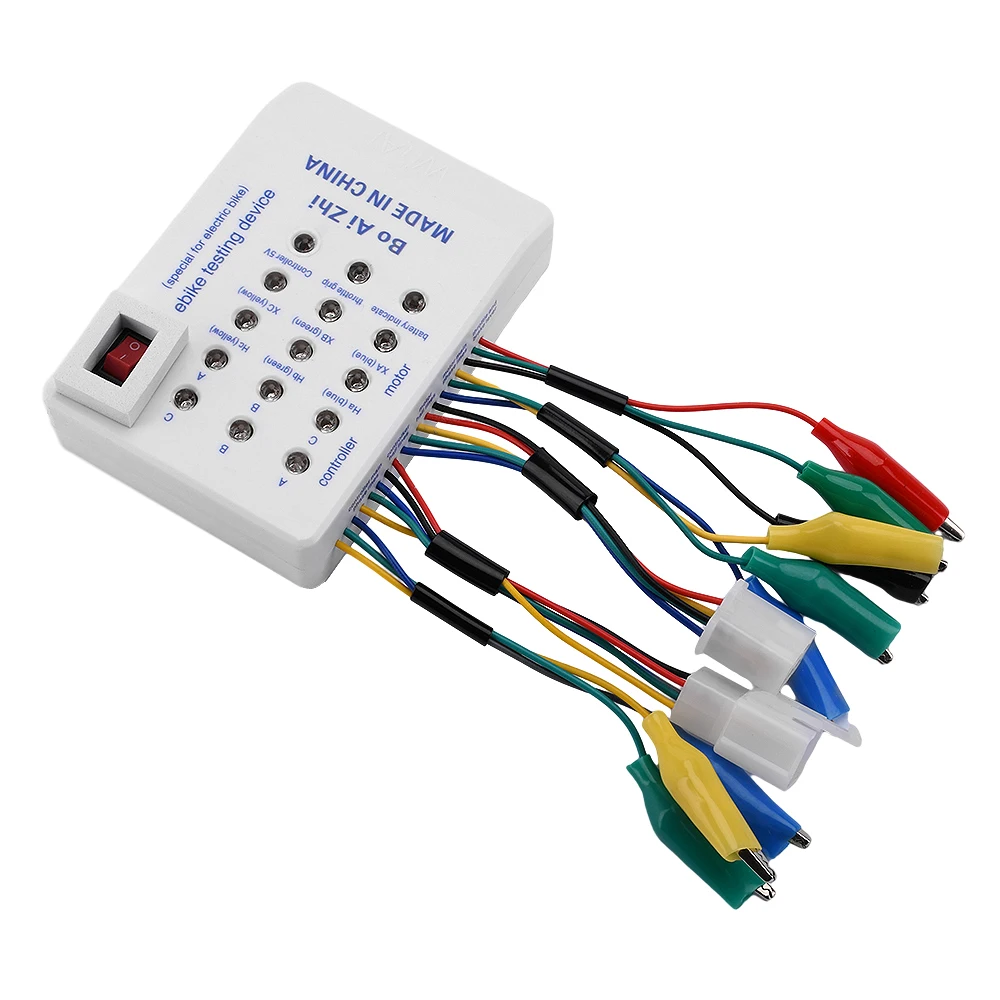

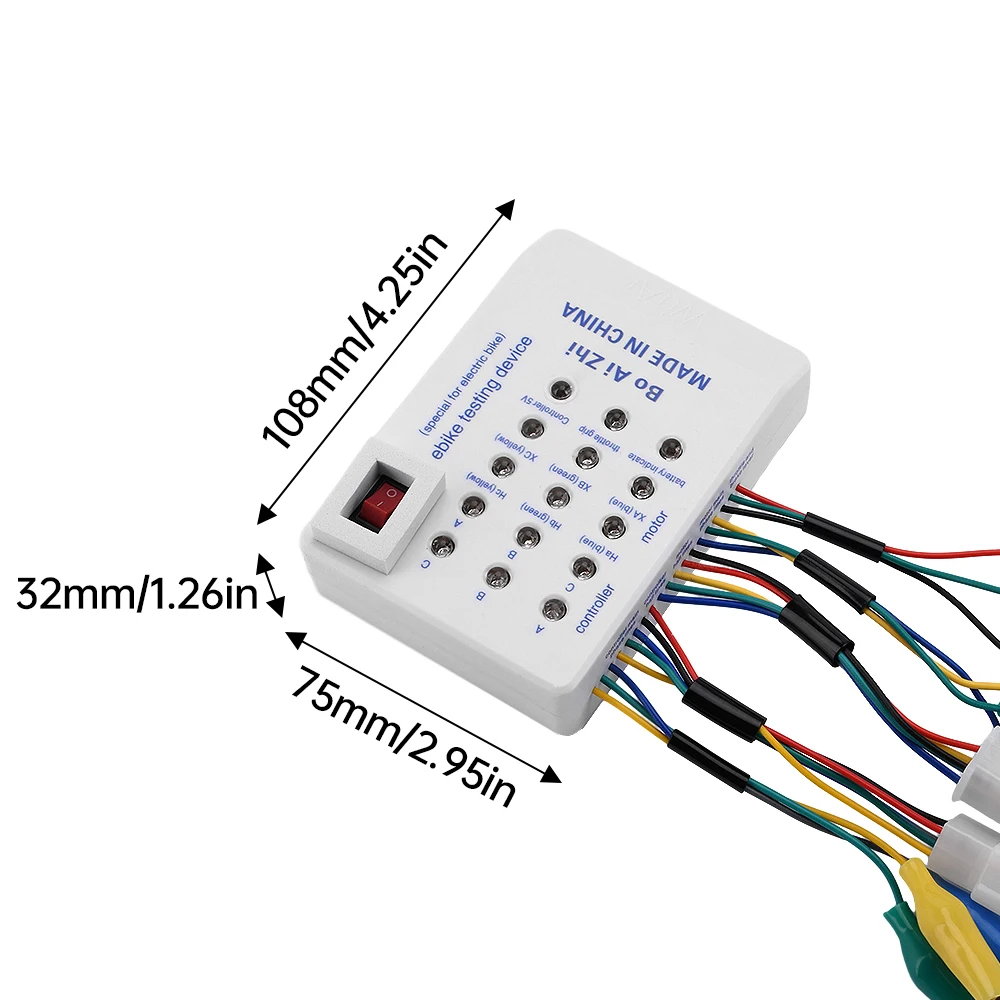

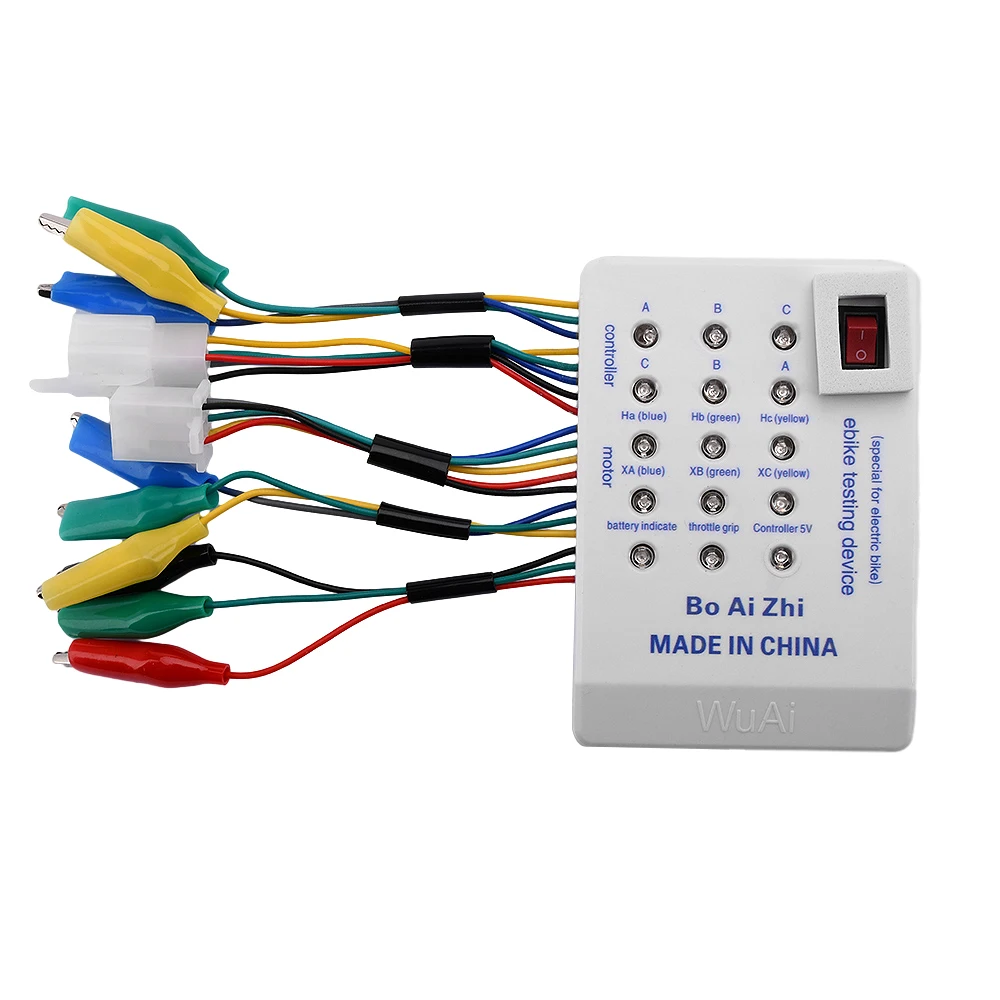

24 36 48 60 72V accessori risparmiati auto elettrica durevole Tester E-bike equitazione dispositivo motore Brushless Controller Scooter portatile

Caratteristiche:

1. Rileva rapidamente la qualità dei motori brushless e il rilevamento degli avvolgimenti del motore della sequenza di fase della sala motore,

2. Rileva rapidamente l’angolo di fase del motore e del controller a 60 gradi o 120 gradi

3. Rileva rapidamente la qualità del controller;

4. Cablaggio rapido del motore e del controller brushless;

5. Rileva rapidamente la qualità della leva del freno

Parametri e analisi del prodotto:

Nota: solo quando si utilizza il rilevamento della Hall e il rilevamento della maniglia, è necessario accendere l’alimentazione. Si prega di sostituire la batteria quando la luminosità della luce del segnale è sufficiente

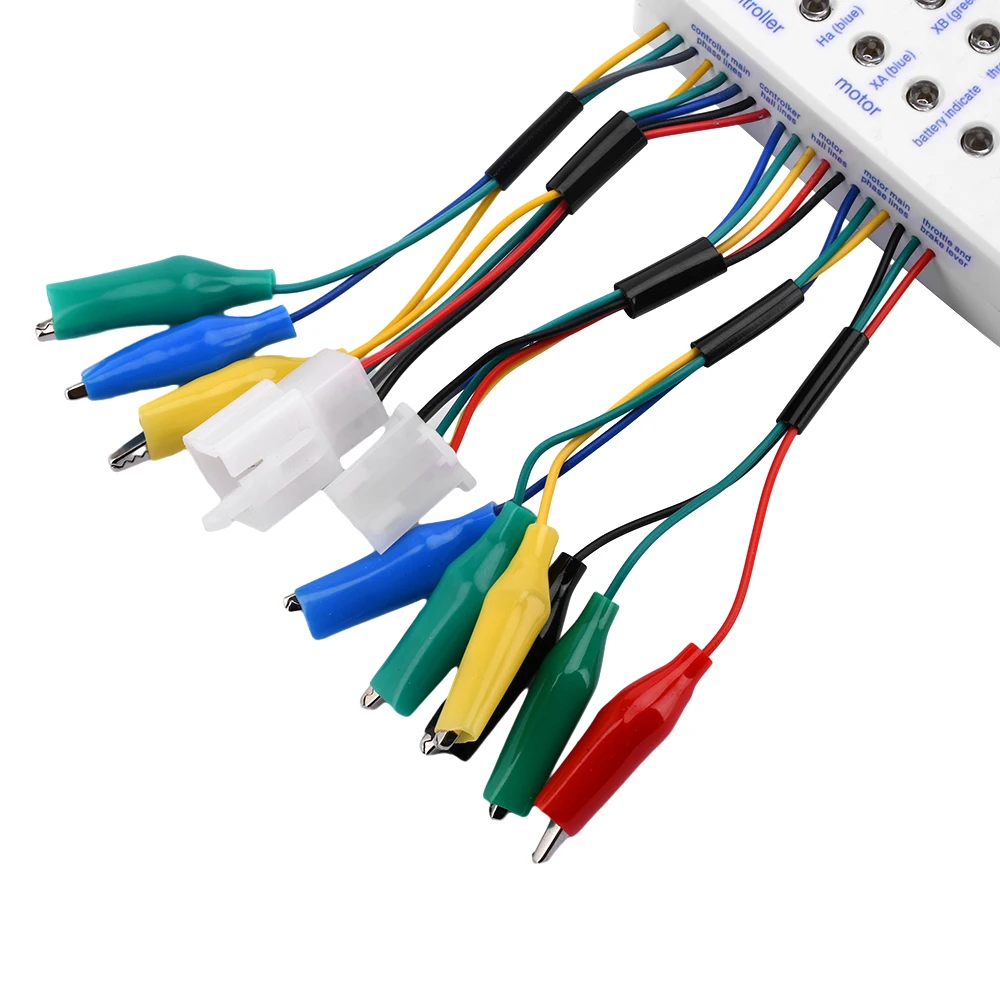

1. Rilevamento bobina motore: collegare i tre morsetti sull’estremità della bobina del motore del rilevatore ai tre fili spessi del motore e ruotare il motore. Le tre luci di segnalazione lampeggiano in modo alternativo, indicando il normale funzionamento. Se uno di loro non si illumina, l’avvolgimento è difettoso.

2. Rilevamento Hall motore: collegare l’estremità del cavo Hall del motore sul rilevatore al cavo Hall del motore, ruotare lentamente il motore e le tre luci di segnalazione dovrebbe accendere e spegnere

Quando la luce di segnalazione a 60 ° è illuminata, indica che il motore è a 60 °, se non è a 120 °

4. Rilevamento della sequenza di fase del motore: (1) sequenza di fase Hall (a) motore a 60 ° (b) motore a 120 °, (2) sequenza di fase di avvolgimento

Attraverso questo passaggio, l’avvolgimento del controller e del motore può essere allineato con la linea di colori del sensore Hall.

5. Rilevamento maniglia: collegare i tre morsetti sull’estremità di rilevamento della maniglia del rilevatore alla maniglia e ruotare la maniglia. La luce di segnalazione della maniglia dovrebbe cambiare accensione e spegnimento, se non è un errore.

6. Rilevamento Controller: questo strumento è adatto per rilevare vari Controller brushless

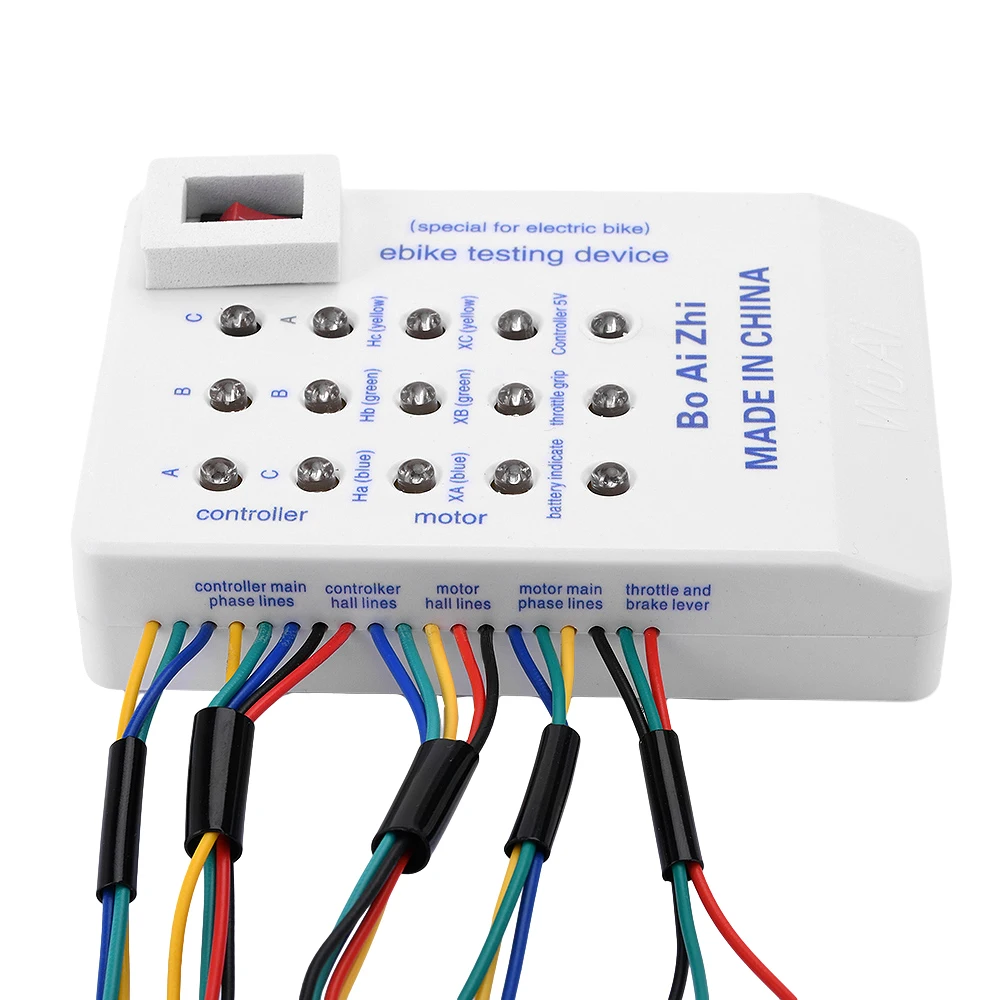

Collegare il terminale di ingresso Hall del controller al terminale di linea Hall del controller del rilevatore

Collegare il terminale di uscita principale del controller al terminale principale del controller del rilevatore e collegare l’alimentazione del controller. Se l’indicatore luminoso 5V sul rilevatore non è acceso, indica che c’ è un errore nell’uscita 5V del controller; le sei luci di segnalazione del controller di rilevamento sul rilevatore di maniglie rotanti devono essere illuminate in sequenza (due luci di segnalazione sono un gruppo). Se non sono illuminati o due gruppi lampeggiano contemporaneamente, il controller ha un errore

Lista di imballaggio:

1×24 36 48 60 72V accessori risparmiati auto elettrica durevole Tester E-bike equitazione dispositivo motore Brushless Controller Scooter portatile
