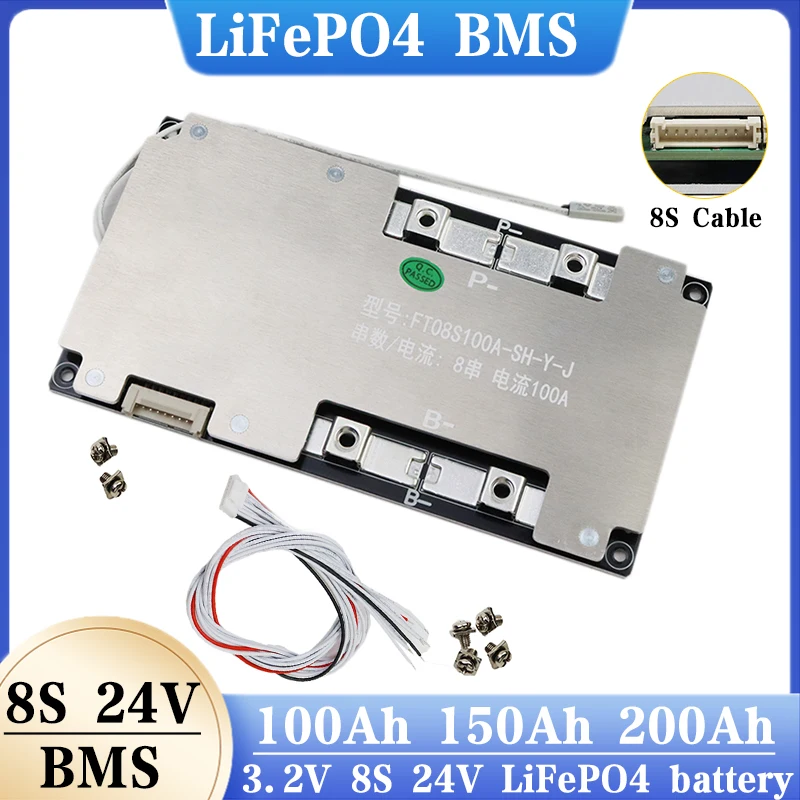

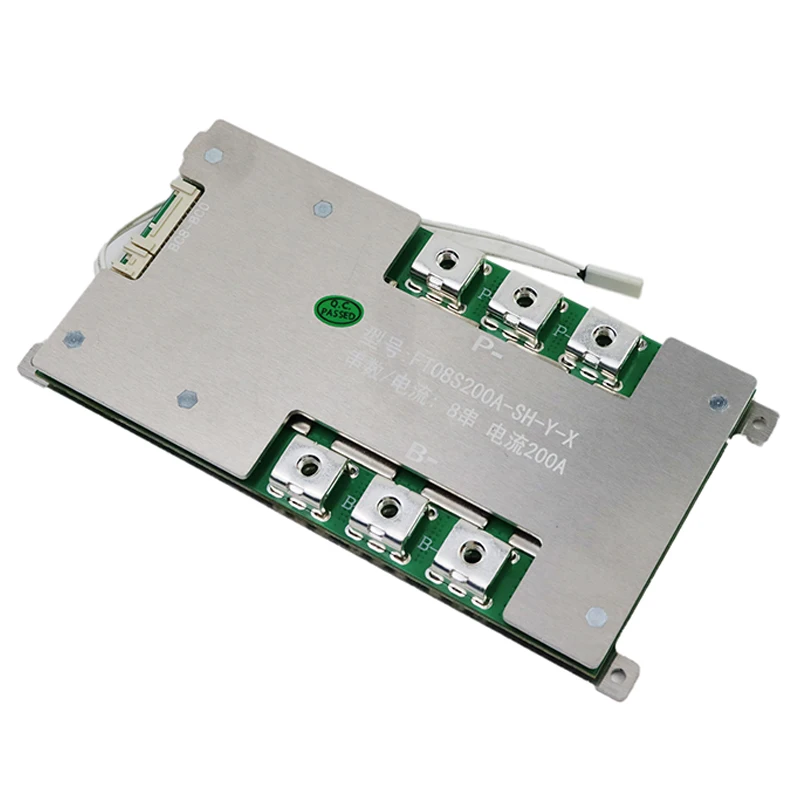

3.2V 100A 150A 200A LiFePo4 Batterie Smart Active BMS Balance 3.2V 4S 8S 105Ah 280Ah 320Ah 340Ah 360ah LiFePo4 batteria intelligente BMS

BMS/PCM 24V, 8S 24V 100A 150A 200A BMS, funzioni di protezione multiple, per batteria LifePo4 24V.

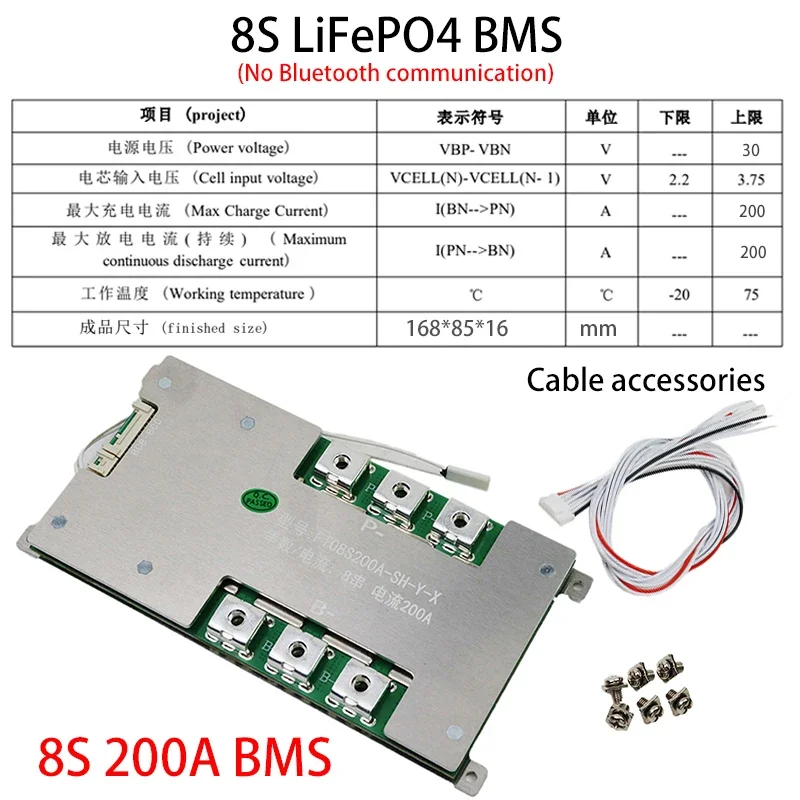

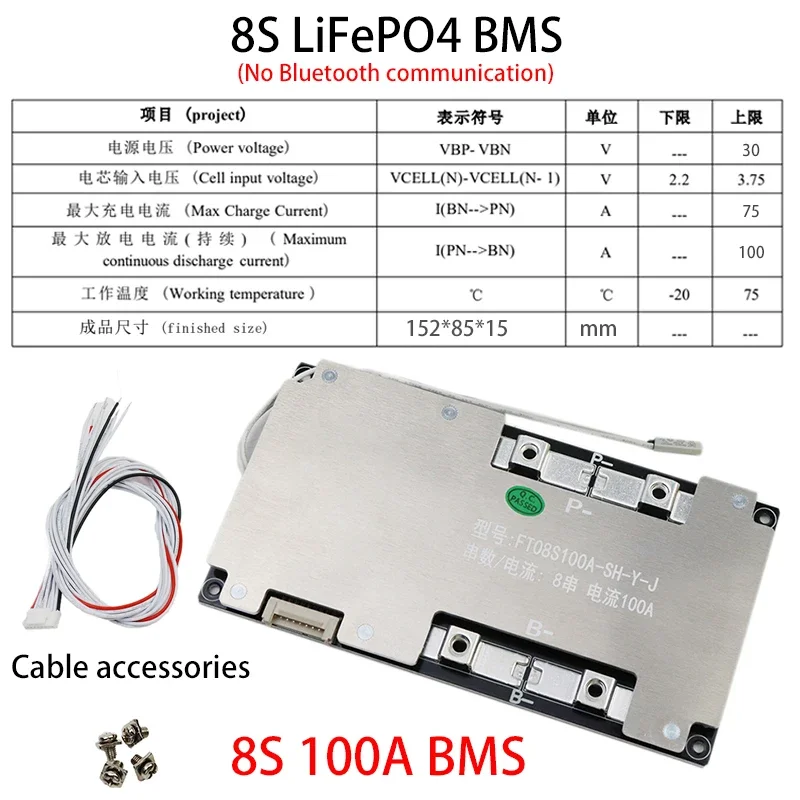

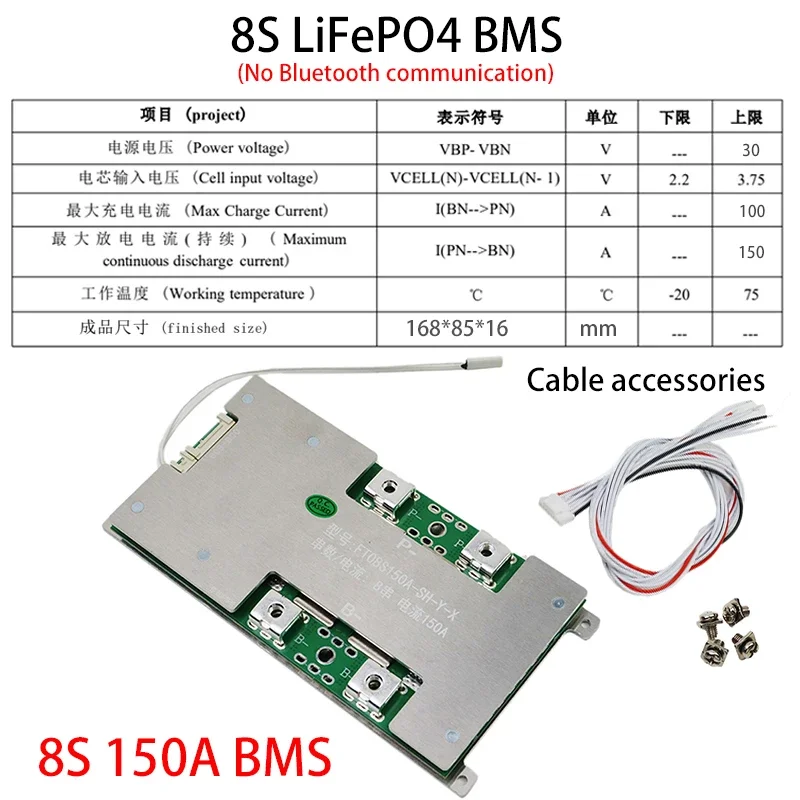

modello:

8S/24V  100A 150A 200A

Tipo: circuito di protezione della batteria LIFEPO4

Tensione nominale: 3,2V

Capacità nominale: batteria 10AH-600AH

Inserisci la tensione di carica:

8S: 29.2 (± 0.5) V

Corrente massima di carica in ingresso:

100A: ≤100A

150A: ≤150A

200A: ≤200A

Corrente massima di uscita:

100A: 100A

150A: 150A

200A: 200A

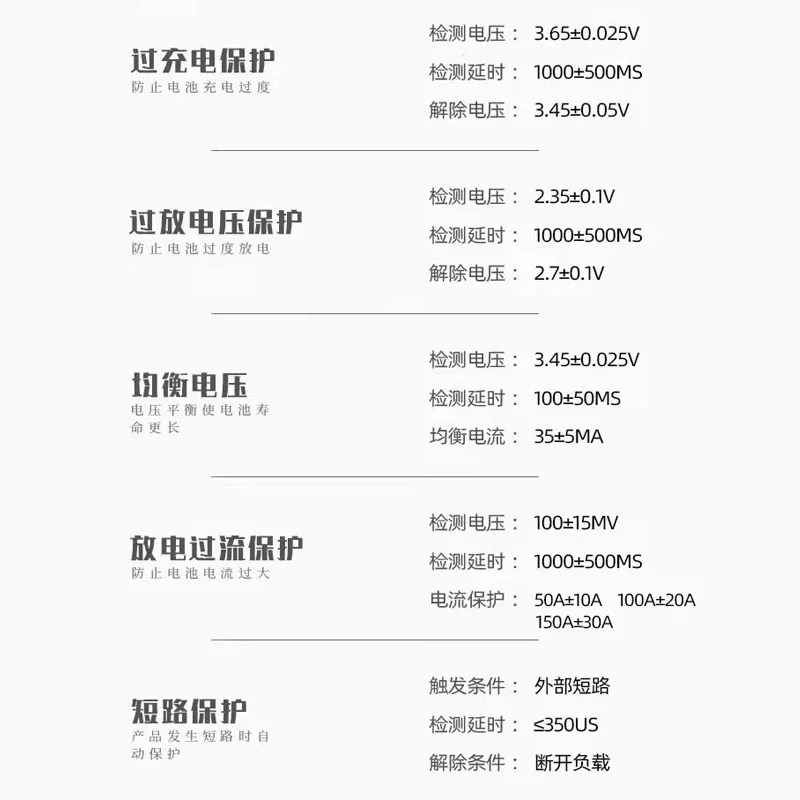

Protezione da sovracorrente di carica/scarica: ± 3%

Ritardo di protezione da sovracorrente di carica/scarica: 10S

Rilascio della protezione da cortocircuito: scollegare il carico

Tensione bilanciata: 3,4 (± 0,02) V

Tensione di protezione da sovraccarico singolo: 3,65 (± 0,05) V

Protezione da sovraccarico singolo Tensione di soglia: 3,45 (± 0,05) V

Ritardo di sovraccarico singolo/ritardo di sollevamento: 3S

Tensione di protezione a sovrapposizione singola: 2,5 (± 0,05) V

Protezione singola da sovratensione Tensione di soglia: 2,8 (± 0,05) V

Ritardo di protezione sovrapposizione singola/ritardo di sollevamento: 3S

Tensione di protezione da sovraccarico complessiva:

8S: 29.2V

Protezione generale contro il sovraccarico Tensione di errore:

8S: 27.6V

Ritardo complessivo di protezione da sovraccarico/ritardo di sollevamento: 3S

Tensione di protezione complessiva:

8S: 20V

Protezione generale Tensione di lavoro:

8S/22.4V

Temperatura di lavoro: -20 ~ 75 :cc

Numero del candidato: 4S/8S

Applicazione: Batteria LifePO4 8S 24V, ideale per l’assemblaggio di pacchi batteria, biciclette elettriche, pedali elettrici, motocicli, imbarcazioni elettriche, energia solare, ecc.

caratteristiche:

1. È adatto per batterie Lifepo4 8S 24V.

2. Dispone di una funzione anti-tensione, rilevamento della corrente, inclusa la protezione da sovracorrente, sovratensione, tensione e cortocircuito.

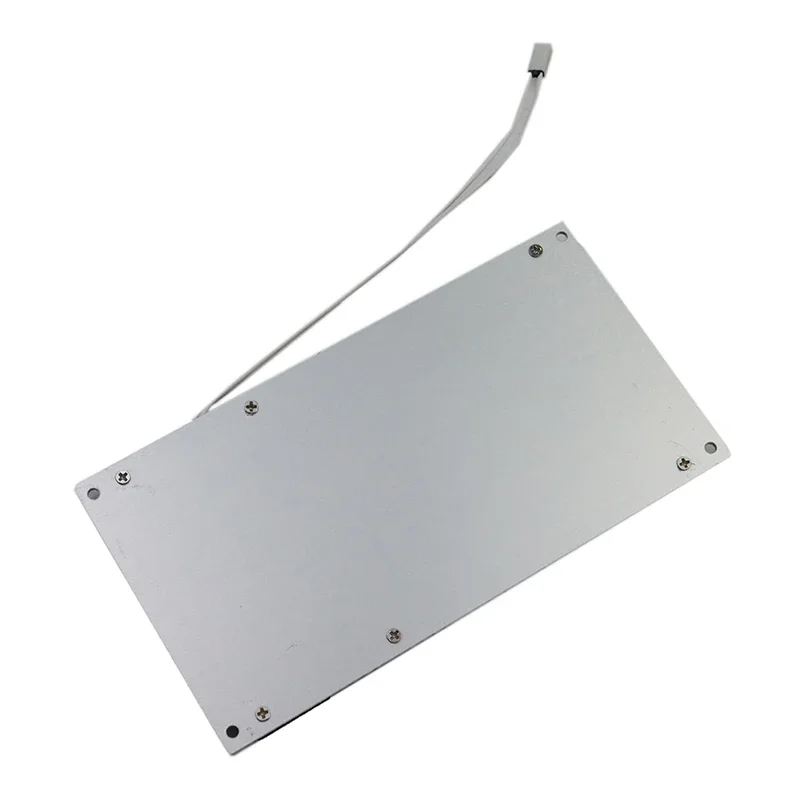

3. La protezione periferica utilizza un radiatore in sezione di alluminio, che offre funzioni di anti-vibrazione, anti-abrasione, resistenza agli urti e un aumento della dissipazione del calore e della robustezza.

4. Il principale circuito integrato di controllo utilizza una protezione speciale per la batteria con un alto grado di integrazione. La sua funzione è affidabile e stabile, con un basso rischio di danni auto-prodotti e ESD.

5. Con funzione di protezione della linea danneggiata.

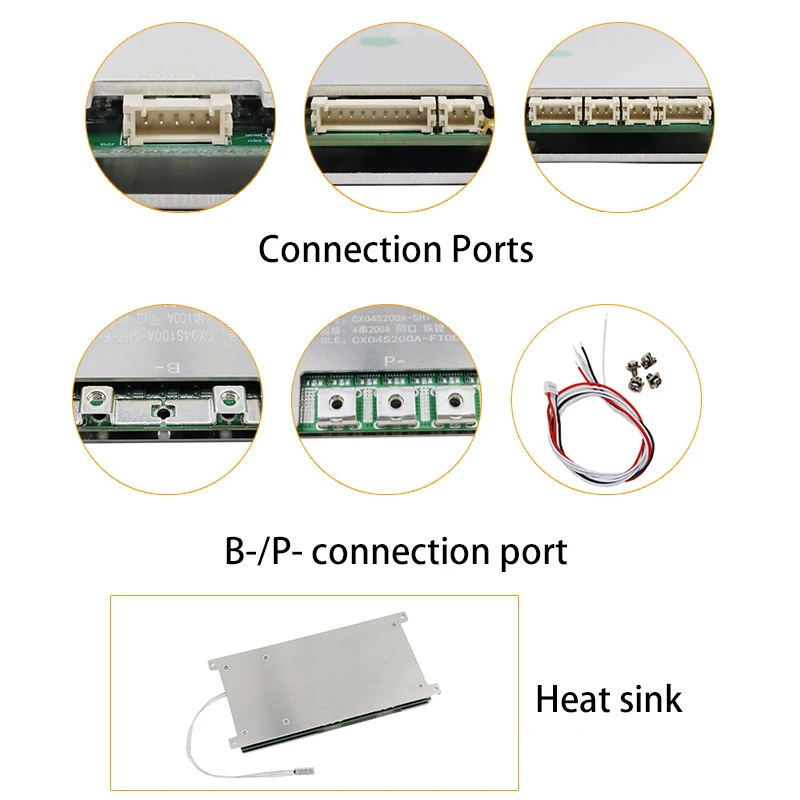

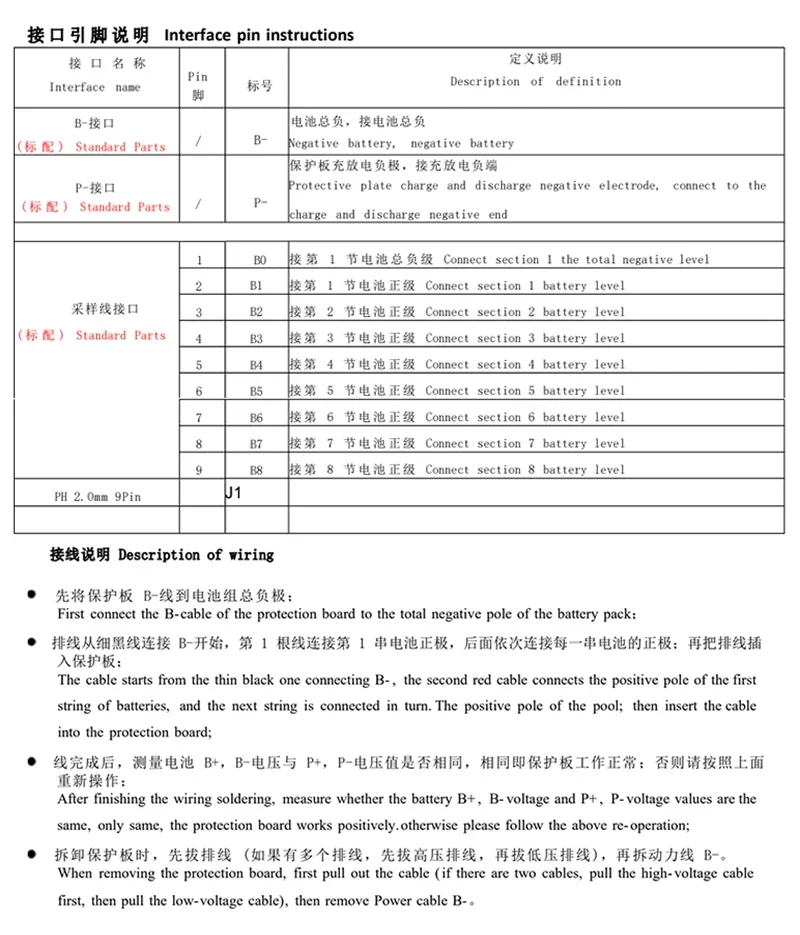

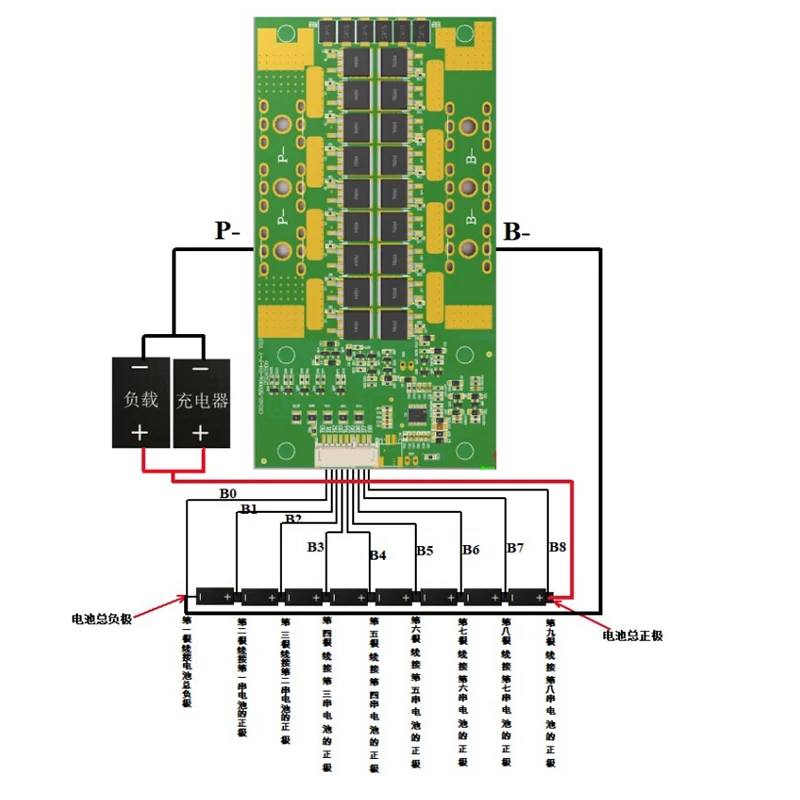

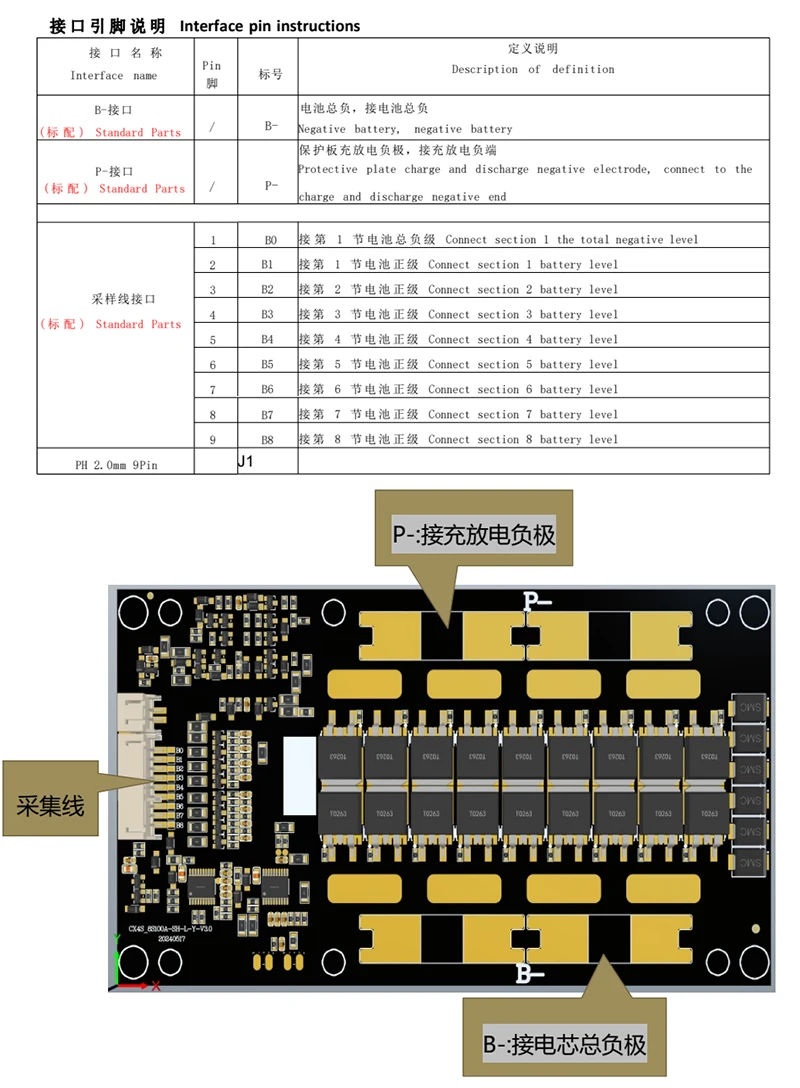

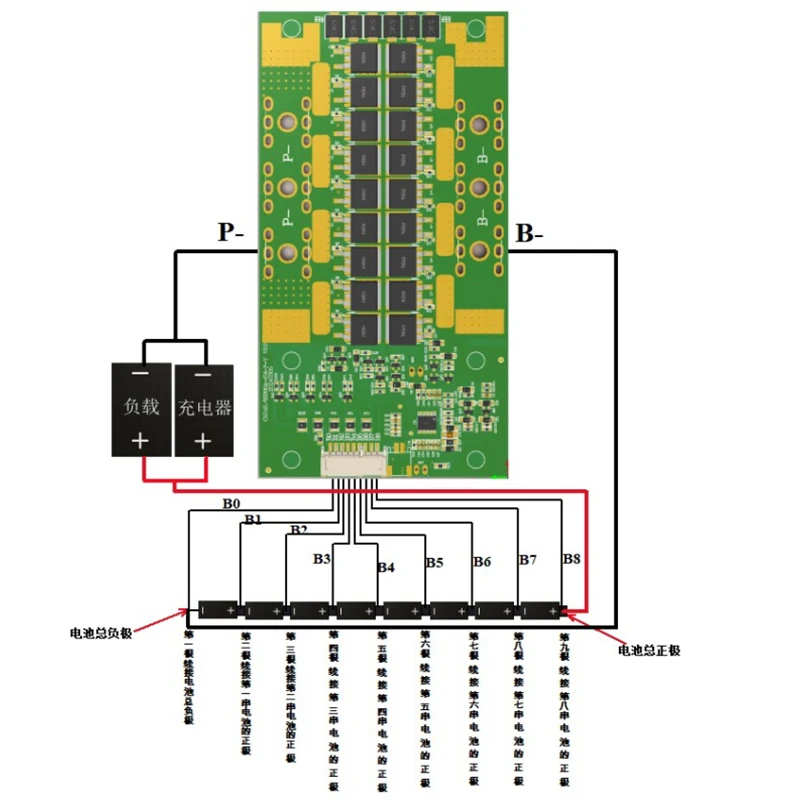

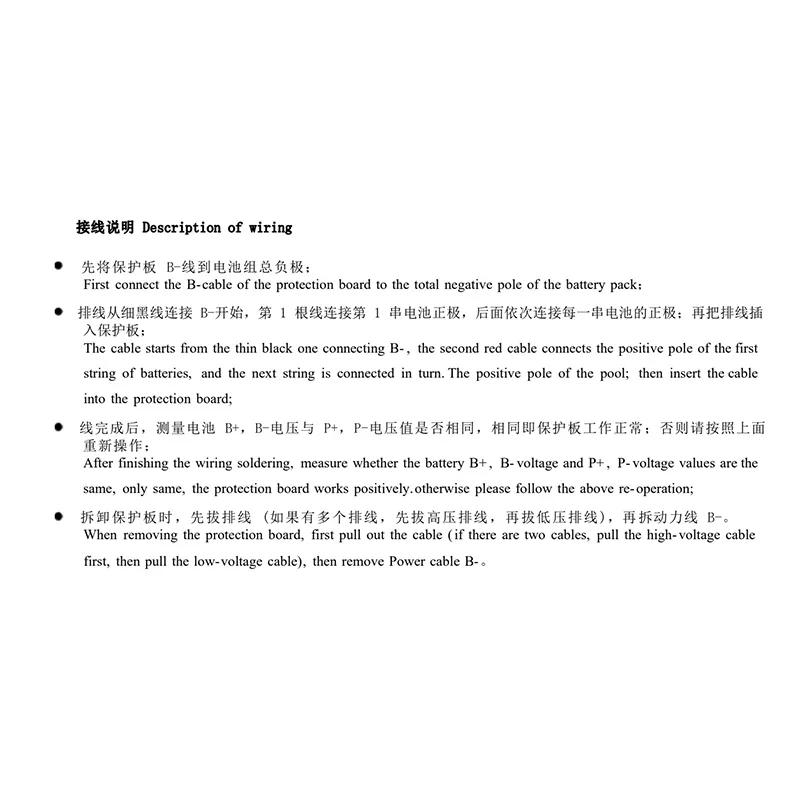

Descrizione del cablaggio:

Carica e scarica dalla stessa porta

Commento:

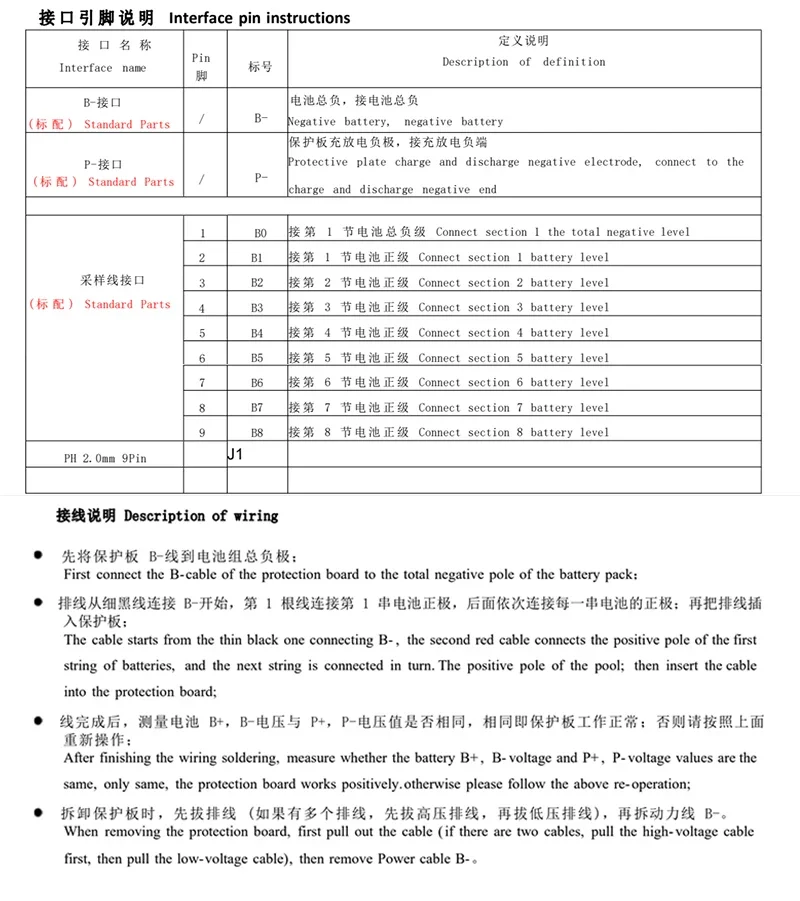

Collegare prima la linea B, poi collegare la linea di monitoraggio della tensione. L’ultimo passo è collegare le linee di carica e di scarica. Per la rimozione l’ordine è l’opposto. Prestare attenzione alla sequenza di collegamento, altrimenti si danneggerà il componente.
