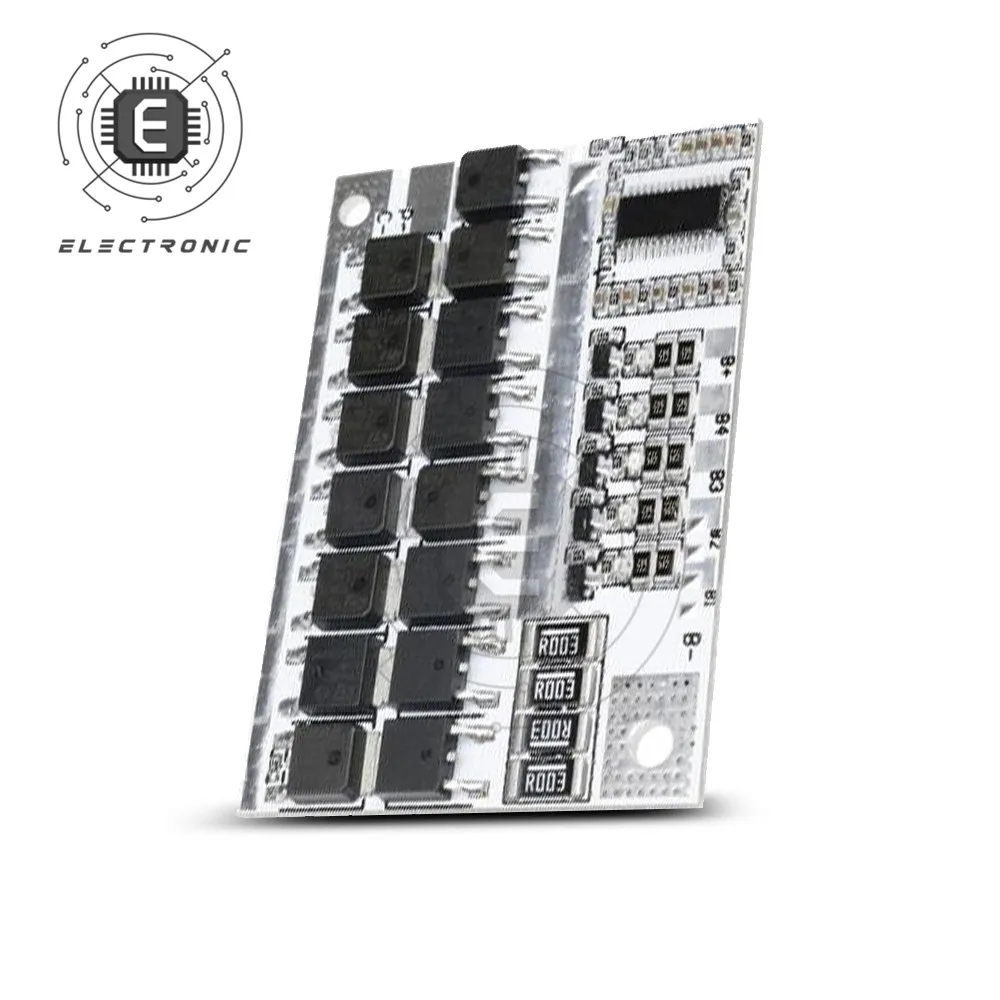

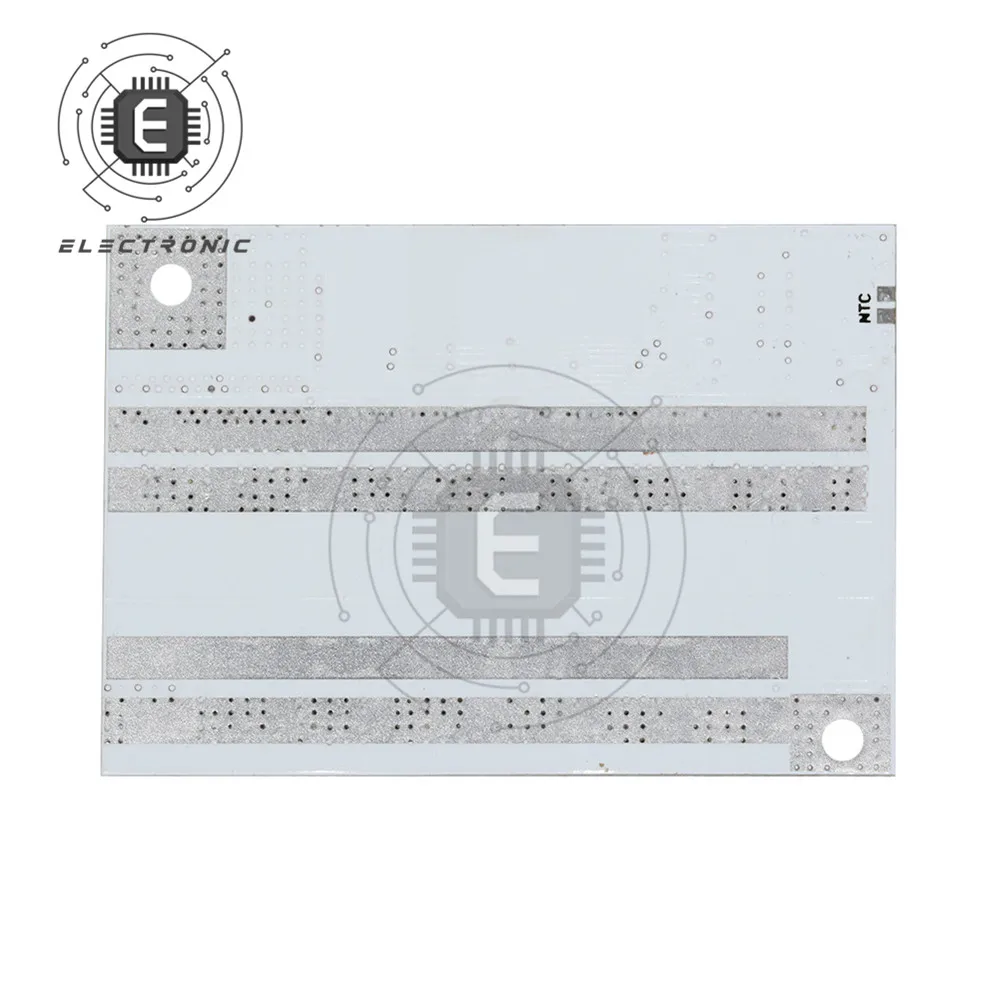

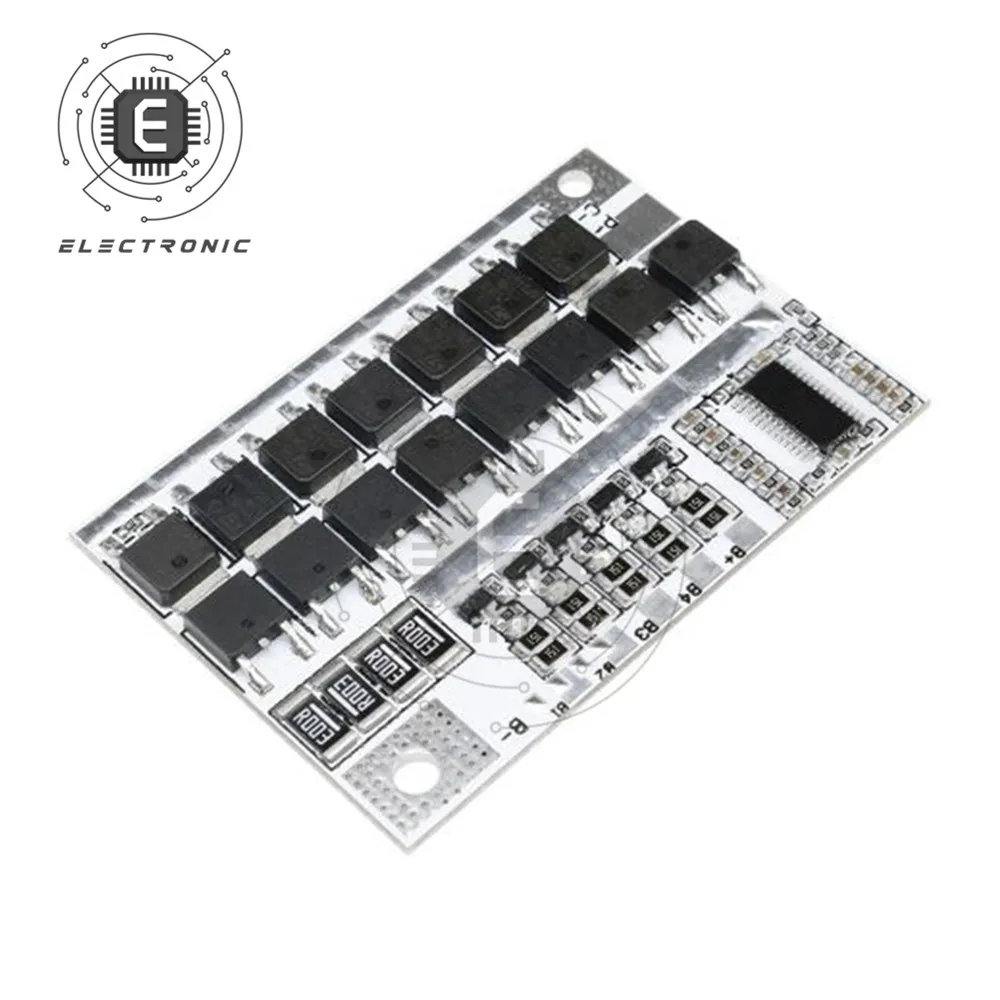

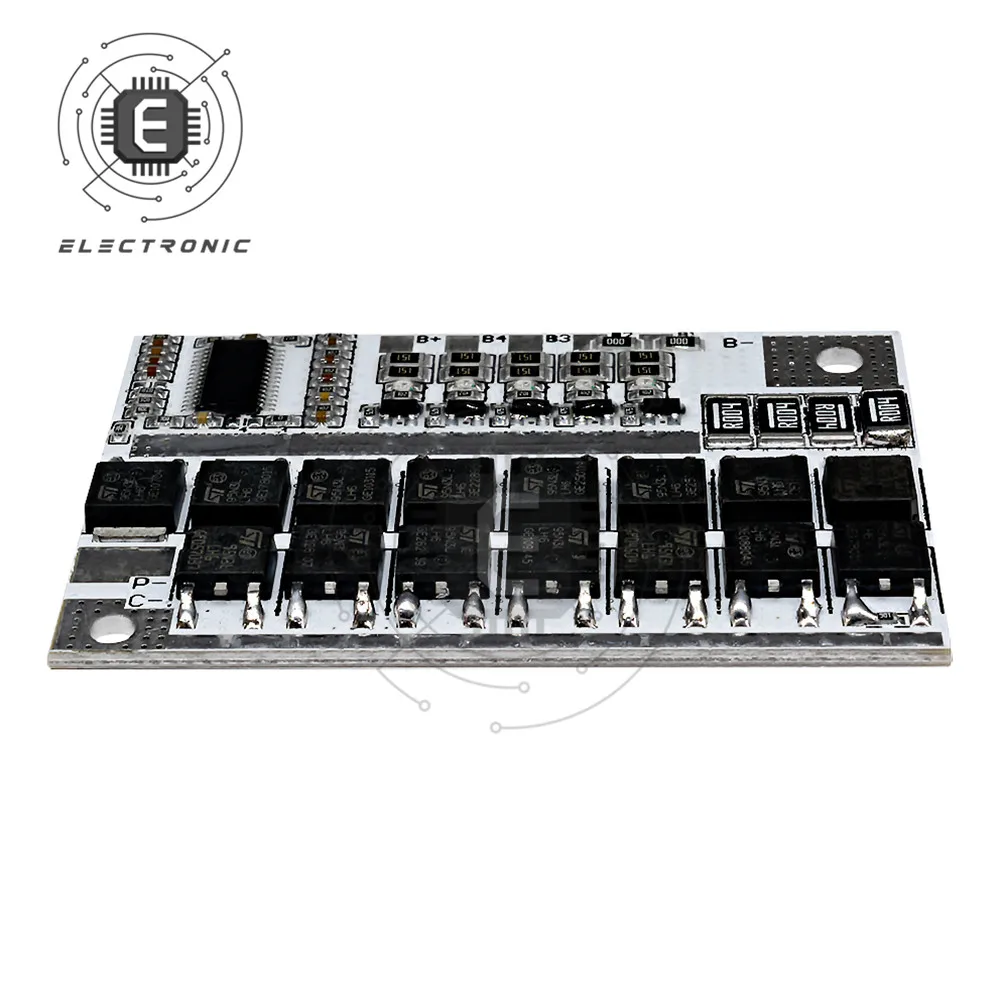

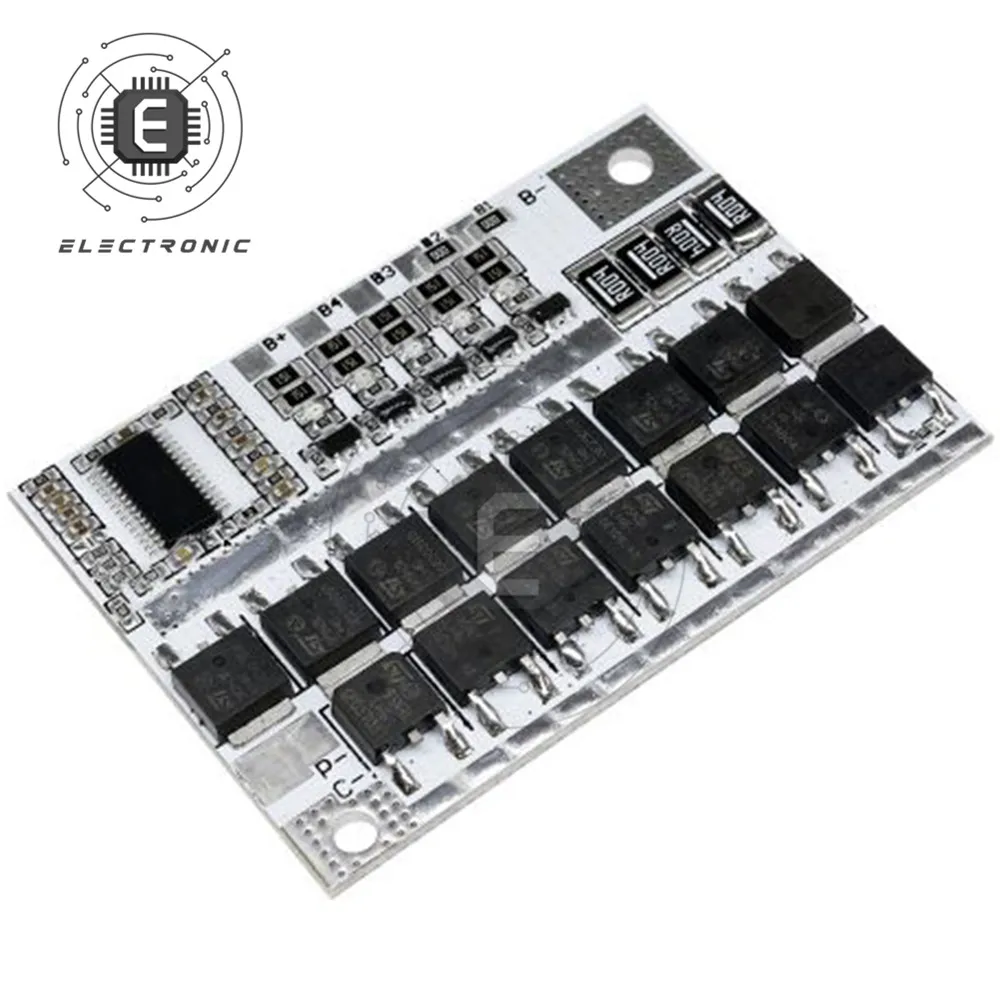

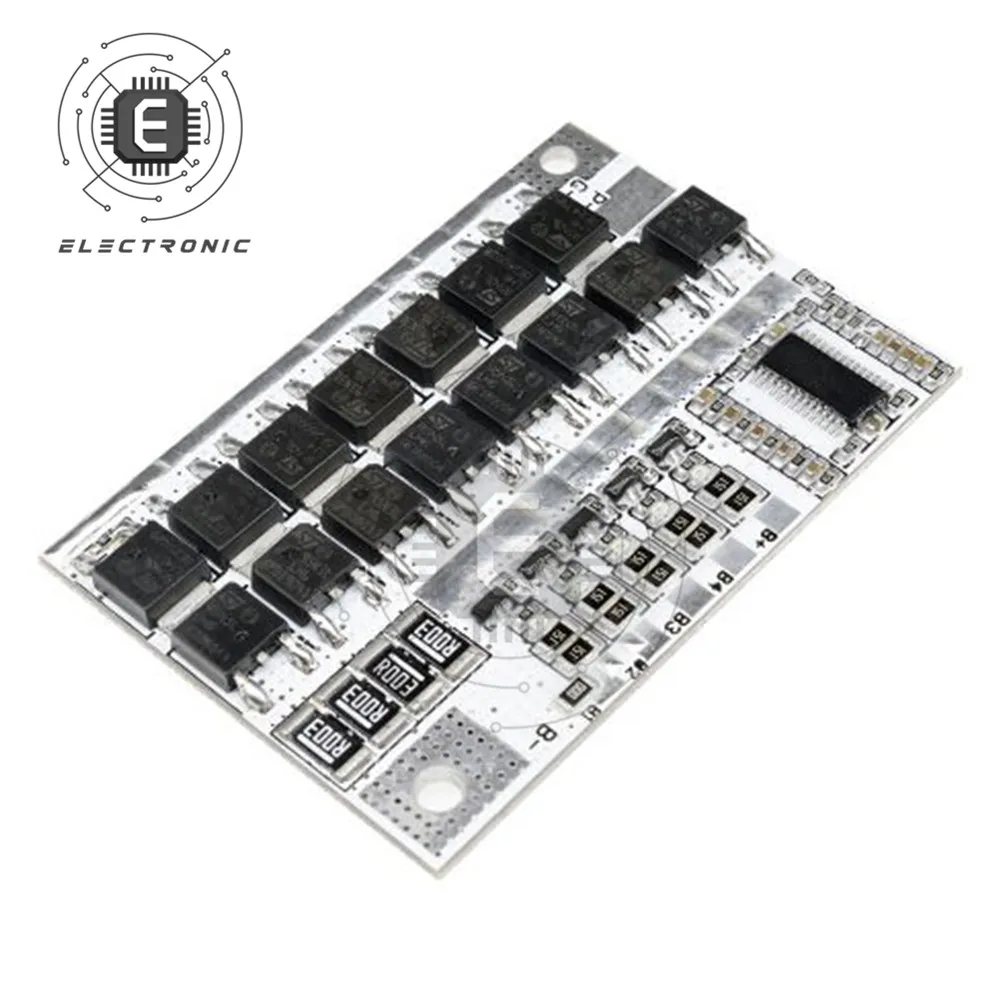

3S/4S/5S BMS 3.2V 100A Circuito di protezione della batteria al litio ternaria agli ioni di litio Protezione della batteria di ricarica con bilanciamento ai polimeri di litio
Caratteristiche:
1.Utilizzando materiali di alta qualità, durevoli
2.Scheda di protezione della batteria al litio appositamente progettata per fosfato di litio, batteria al litio ternaria, ossido di litio cobalto, pacco batteria al litio manganato
3.Adotta un circuito di protezione maturo, un circuito integrato dedicato e supporta la protezione da disconnessione
4.MOS a resistenza interna ultra-bassa ad alta corrente di alta qualità (la resistenza interna di un singolo MOS è bassa fino a 3 milliohm)
5.Ha varie funzioni di protezione per una carica e una scarica perfette e stabili.La cella della batteria è bilanciata dall’hardware, la corrente di bilanciamento è appropriata e il calore di bilanciamento è ragionevole, il che non influisce sulle prestazioni del pacco batteria.
6.Ampia gamma di applicazioni: litio ferro fosfato, batteria al litio ternaria, ossido di litio cobalto, pacco batteria al litio manganato
Parametro:
Modalità pin:
P-: polo negativo del carico C-: polo negativo del caricabatterie B-: polo negativo della batteria
Guida pratica
Corrente di uscita: porta separata 80A; stessa porta 60A
Nota: le batterie al litio devono essere caricate con un caricabatterie speciale per batterie al litio.Non utilizzare caricabatterie al piombo.La ricarica al piombo può causare il guasto dell’alta tensione del tubo MOS della scheda di protezione, causando il sovraccarico e la scheda di protezione non protetta.

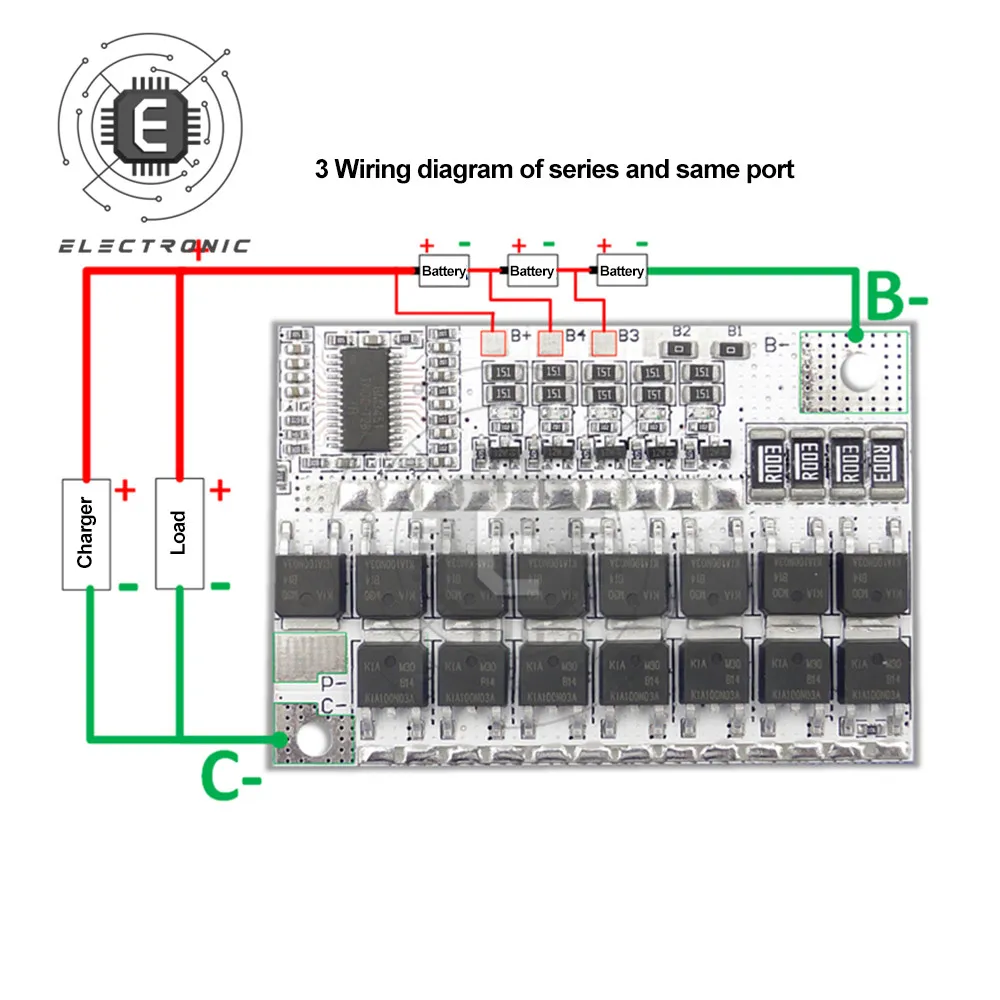

(1) Metodo di cablaggio secondario serie 3 (fare riferimento allo schema elettrico secondario serie 3)
1Collegare i 3 pacchi batteria in serie in base al metodo di collegamento della batteria nello schema elettrico della porta divisa della serie 3.
2Collegare il polo negativo del caricabatterie a C- della scheda di protezione e il polo negativo del carico a P-.
3Collegare il polo positivo del caricabatterie e il carico al polo positivo della batteria della serie 3.
4 Fare riferimento allo schema elettrico della porta divisa della serie 3 e collegare i poli positivo dei pacchi batteria 3 a B+, B4 e B3 in sequenza con 3 fili.
5Collegare i poli negativi delle 3 stringhe di batterie a B-.B1, B2 e B- sono in cortocircuito.
6 Dopo aver collegato tutti i cavi secondo lo schema elettrico delle porte secondarie della serie 3, verificare se sono corretti, quindi iniziare a utilizzarli dopo aver confermato che sono corretti.
7 Durante l’uso, quando la spia sulla scheda di protezione è accesa, significa che la batteria corrispondente è in uno stato di funzionamento bilanciato (ovvero in questo momento la batteria è sbilanciata).
Problema comune:
1.La mia batteria può utilizzare questa scheda di protezione?
R: Ci sono due problemi da considerare se puoi utilizzare questa scheda di protezione: quante stringhe è la batteria, devi acquistare una scheda di protezione corrispondente al numero di stringhe.In secondo luogo, di che materiale è realizzata la batteria?Disponiamo di pannelli di protezione con due parametri: litio ferro fosfato e polimero.Se la batteria è dotata di litio ferro fosfato monocellula nominale 3,2 V, è necessario scegliere litio ferro fosfato 3,2 V nella classificazione.Se si tratta di una batteria ai polimeri (ternaria, acido cobalto, litio manganato) Se la batteria nominale da 3,6 V (o 3,7 V) di una singola cella, selezionare la classificazione dei polimeri 3,7 V.
2.Come posso dire di di di che materiale è fatta la mia batteria?
Risposta: Puoi guardare la tensione nominale della batteria.Le batterie al litio ferro fosfato sono generalmente contrassegnate con 3,2 V e le altre batterie sono generalmente contrassegnate con 3,6 V o 3,7 V.Puoi anche chiedere direttamente al venditore la batteria di quale materiale è la batteria.Molti acquirenti dicono che la mia batteria è un pacchetto morbido 18650 o 26650, ecc.Questa è la forma, non il materiale!Non possiamo determinare i parametri di protezione della batteria in base a questo.
3.Quanti tavole di sicurezza dovrei scegliere?
Risposta: Quanti amp di scheda di protezione scelta dipendono dalla potenza di carico.Per la nostra scheda di protezione, se si utilizza l’uscita della porta divisa, la corrente di uscita è di circa 70 A e la potenza è di circa 800 W.Se si utilizza la stessa porta di uscita, la corrente di uscita è 50 A e la potenza è di circa 600 W.
4.La mia batteria è 20AH, posso utilizzare questa scheda di protezione?
Risposta: La capacità della batteria non è direttamente correlata alla corrente della scheda.La grande capacità non significa che la batteria sia grande.Dipende principalmente dalla corrente continua.Vale a dire, maggiore è il carico, maggiore è la corrente continua scelta per la scheda di protezione.Più grande è, non è direttamente correlato alla capacità della batteria.
5.Come dovrebbe essere impostata la tensione del caricabatterie?
Risposta: Le batterie al litio devono essere caricate con speciali caricabatterie per batterie al litio.Non utilizzare caricabatterie al piombo.La ricarica al piombo può causare il guasto dell’alta tensione del tubo MOS della scheda di protezione, causando il sovraccarico e la scheda di protezione non protetta.Impostazione della tensione del caricabatterie: utilizza il numero della stringa della batteria * 4.2 V, questa è la tensione di carica della batteria al litio non ferro, la tensione di carica della batteria al litio ferro è il numero di stringhe della batteria * 3.60 V, questa è la tensione di carica della batteria al litio ferro, corrente di carica standard 0.2 volte la capacità.
Il significato dell’equilibrio: il pacco batteria utilizza molte celle in parallelo e poi collegate in serie e le celle non possono essere esattamente le stesse, quindi quando si abbinano, solo quelle con prestazioni simili possono essere raggruppate insieme, ma durante la ricarica A causa del prestazioni incoerenti di ciascuna cella, la tensione non sarà coerente una volta completata la ricarica.Il bilanciamento consiste nello scaricare la cella ad alta tensione con un resistore durante la ricarica e attendere che la cella a bassa tensione carichi la tensione alta per ottenere la stessa tensione di ciascuna cella.Imposta le prestazioni della batteria.
Elenco dei pacchetti:
Scheda di protezione della batteria*1
