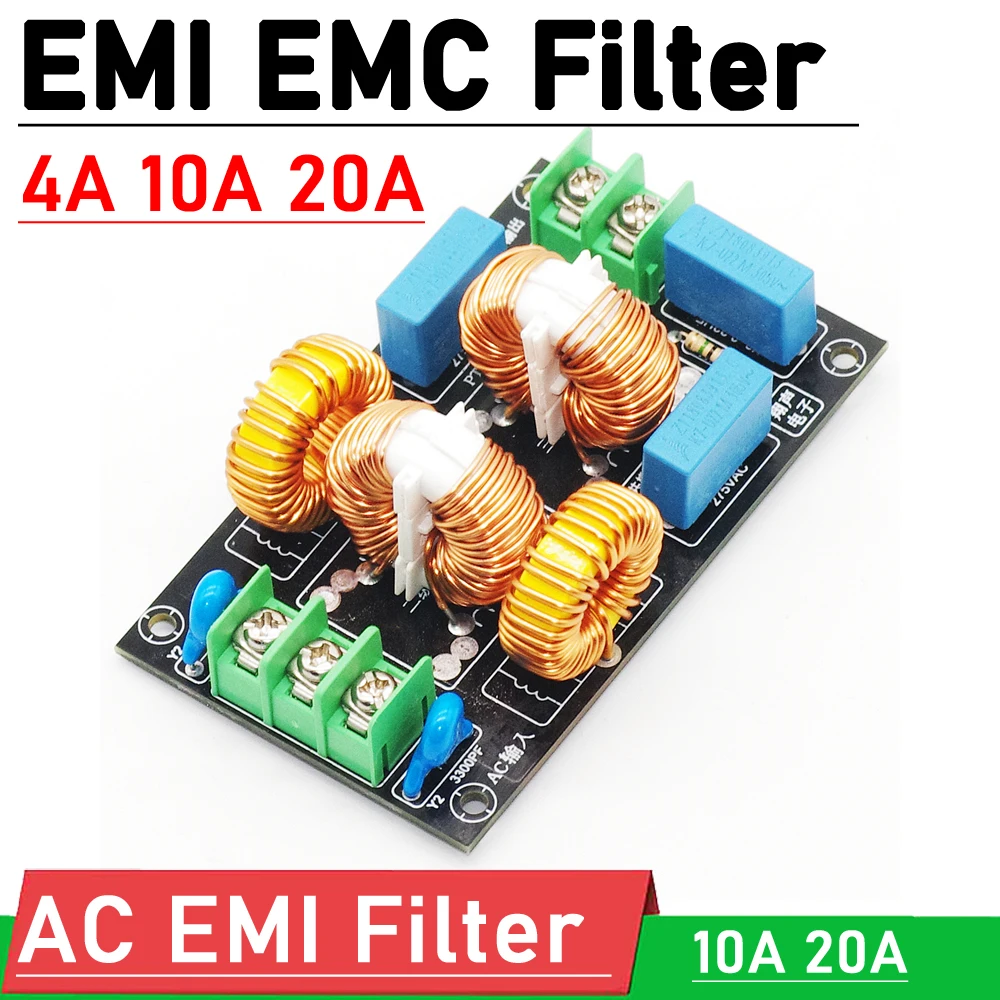

Modulo scheda filtro di alimentazione EMI EMC a tre stadi 4A 10A 20A Filtro EMI AC Purificazione di rete rumore audio HiFi
amplificatore audio a tre stadi Filtro di potenza EM1
Tensione in ingresso: monofase CA 110–250 V
Tensione di uscita: monofase CA 110–250 V
Corrente nominale di carico: 4 A–20 A
Porta di ingresso: ingresso presa 7,62 a tre fili
Porta di uscita: uscita presa 7,62 a 2 fili
Caratteristiche del design.
1).Filtraggio in modalità differenziale a un stadio, due induttori tattili differenziali, filtraggio in modalità differenziale dell’alimentatore CA per sopprimere le interferenze di media e alta frequenza
3) Filtraggio in modalità comune a un livello, attraverso condensatori X2 e induttori in modalità comune, combinati in filtraggio in modalità comune.
4) Filtraggio in modalità comune a tre stadi, grazie all’uso del filtraggio a due stadi (noto anche come due sezioni), quindi l’effetto del filtraggio del rumore è migliore.Per alcuni utenti esistono frequenze ripetitive di diversi kilohertz
Il problema dell’interferenza rapida degli impulsi di gruppo transitori può svolgere un ruolo di soppressione.

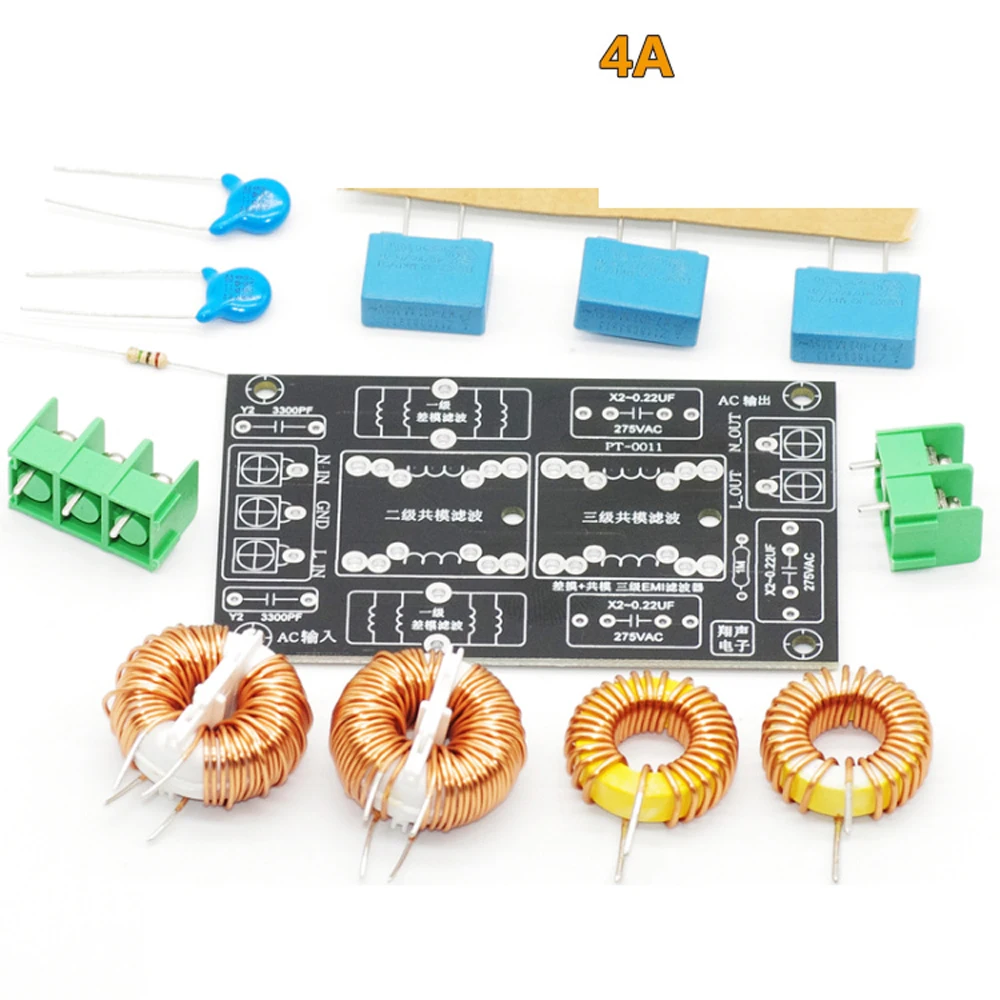

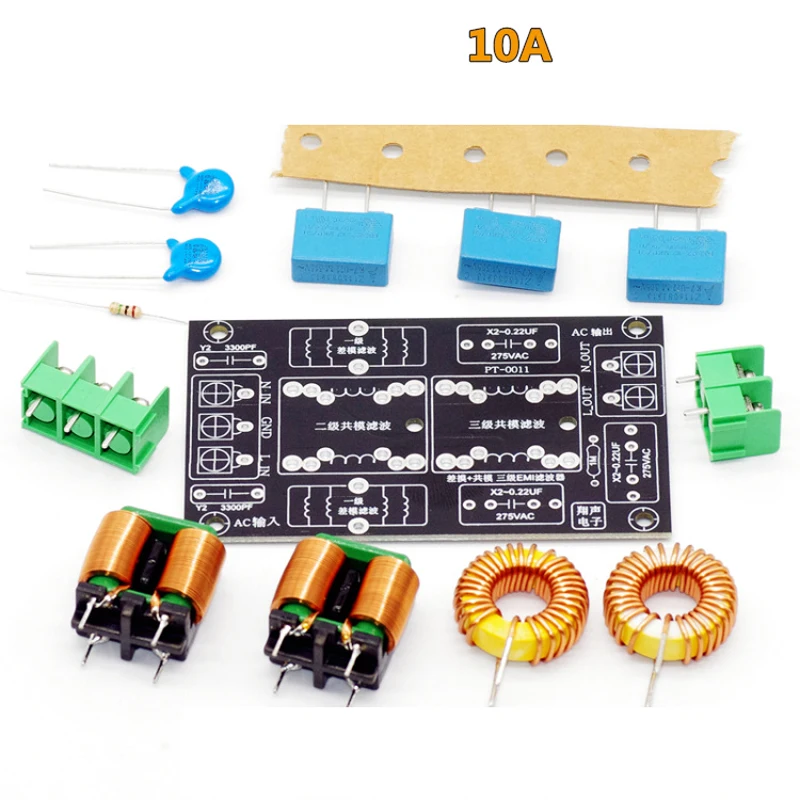

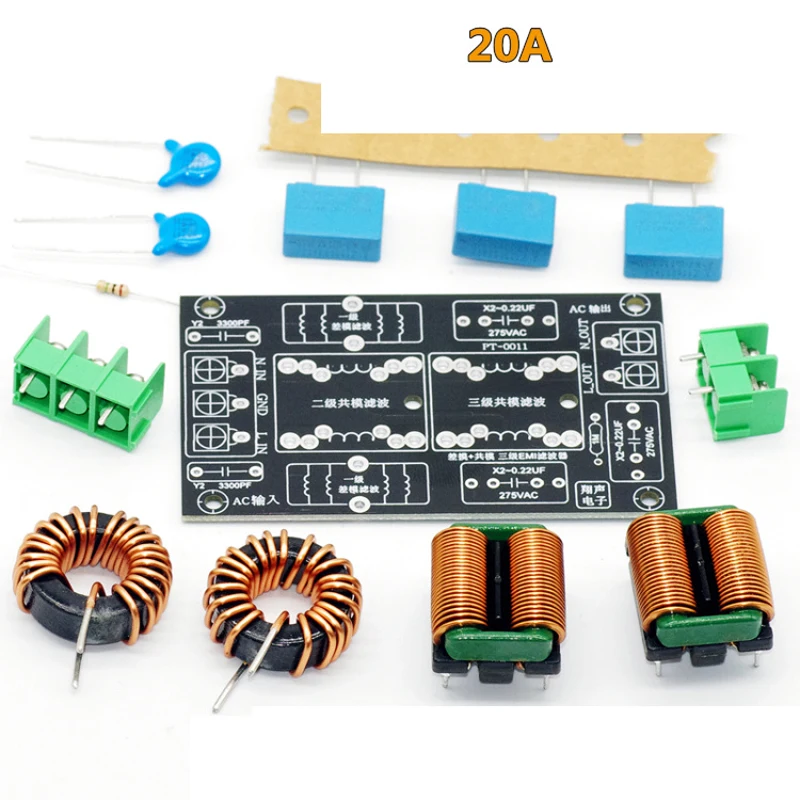

Parti principali selezionate.
2 condensatori: Germania Simon 0,22UF3PCS
Condensatore Y2: 275V3300PF2PCS
Induttore in modalità differenziale: 47UH2PCS
Induttore di modo comune: 2 pezzi
Resistenza: 1 pezzo
Presa: 7,622PIN3PIN1PCS ciascuno

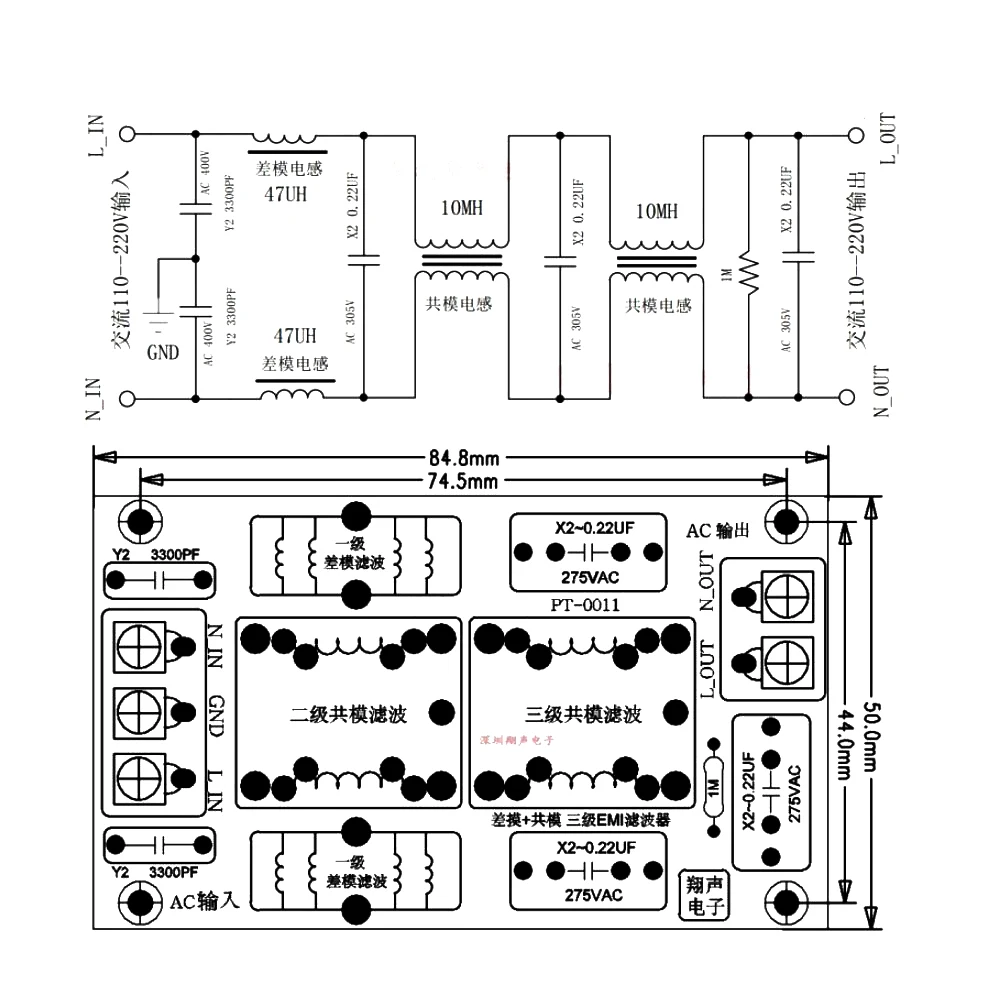

Circuito filtro EM1 EMI composito a tre stadi (modalità differenziale a 1 stadio + modalità comune a 2 stadi), grazie all’uso del filtraggio a tre stadi (noto anche come tre sezioni), quindi il filtraggio del rumore è più efficace.
Per alcuni siti utente è presente una frequenza di ripetizione di diversi kilohertz di interferenze di impulsi di gruppo transitori veloci, che può svolgere un ruolo di soppressione.
Questo modulo con uso del decodificatore o dell’amplificatore, può filtrare il componente di alimentazione CC, eliminare e sopprimere il ronzio del trasformatore, il rumore ad alta frequenza nell’alimentatore, purificare l’alimentazione, può migliorare significativamente la qualità del suono dell’amplificatore, migliorare la risoluzione e rendere lo sfondo silenzioso. L’ingresso GND deve essere collegato a terra della linea elettrica, ma può anche essere nuovamente collegato al guscio dello chassis, a seconda delle circostanze.
