5-21GHz RF Frequenza Mixer su e giù Convertitore di Frequenza C/X/KU Banda Mixer RF Accessorio Trasmettitore Ricevitore Radio Amplificatore

Mixer RF 5Ghz-21GHz, convertitore su, convertitore giù, banda C, banda X, mixer banda KU

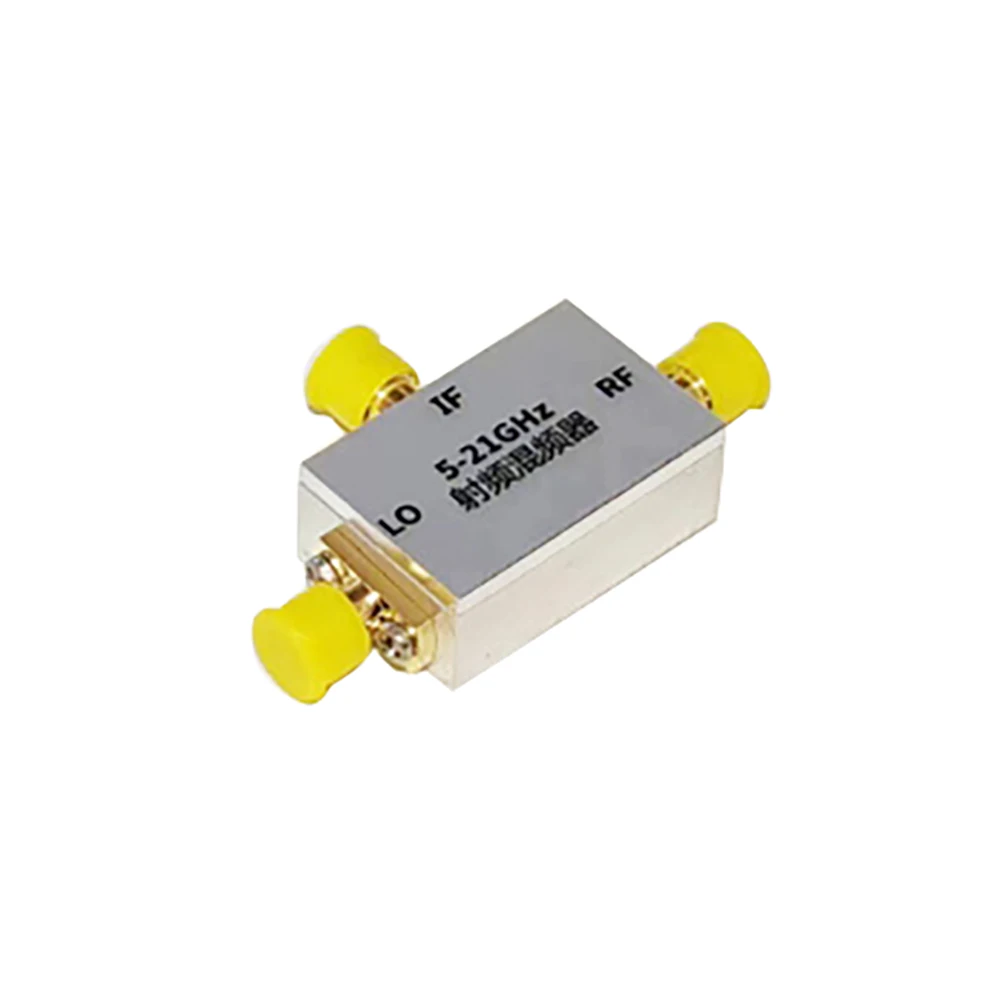

Il modulo mixer realizza la funzione di conversione su e giù nell’intervallo di frequenza di 5-21 GHz. La frequenza più alta può raggiungere 21 GHz. Questo modulo adotta un guscio con struttura CNC con buone prestazioni di schermatura elettromagnetica.Il modulo utilizza un circuito stampato ad alta frequenza a bassa perdita di inserzione, con LO/RF che funziona nella gamma di banda larga di 5-21 GHz e copertura IF di DC-5000 MHz.Viene applicato a frequenze tipiche come 5,8G, 8G, 12G, 18G, ecc., per ottenere la funzione di conversione su e giù.Ampiamente usato nei corrispondenti sistemi ricetrasmettitori di banda di frequenza,

1、 Usi e caratteristiche tipici:

Aumento della conversione del trasmettitore RF;

Conversione verso il basso del ricevitore RF:

Perdita di conversione a bassa frequenza;

Scocca con struttura CNC;

Connettore standard SMA;

2、 Parametri tecnici:

1.Modello del modulo: MDB-24+

2.Frequenza operativa RF/LO: 5-21GHz;

3.IF frequenza di lavoro: DC-5000 MHz;

4.Perdita di conversione di frequenza: 8-12 dB;

5.Isolamento: LO-RF: 29 dB (valore tipico);

6.Azionamento LO dell’oscillatore locale:+15dBm;

7.Interfaccia di ingresso/uscita: SMA-K;

8.Dimensioni: 29 * 19 * 11 mm (esclusi connettori);

3、 Istruzioni per l’uso:

Ingresso RF: porta RF;

Ingresso oscillatore locale: porta LO;

Uscita frequenza intermedia: porta IF;

Ingresso massimo della porta RF/IF:+21 dBm;
