64/256LED Display Rosso LED SMD Dot Matrix Kit schermo pubblicitario 0-9 Display digitale Divertimento Kit elettronico fai da te Pratica di saldatura

Caratteristiche:
1.Il design del circuito è innovativo e altamente divertente, adatto per esercizi di saldatura entry-level e allenamenti pratici.

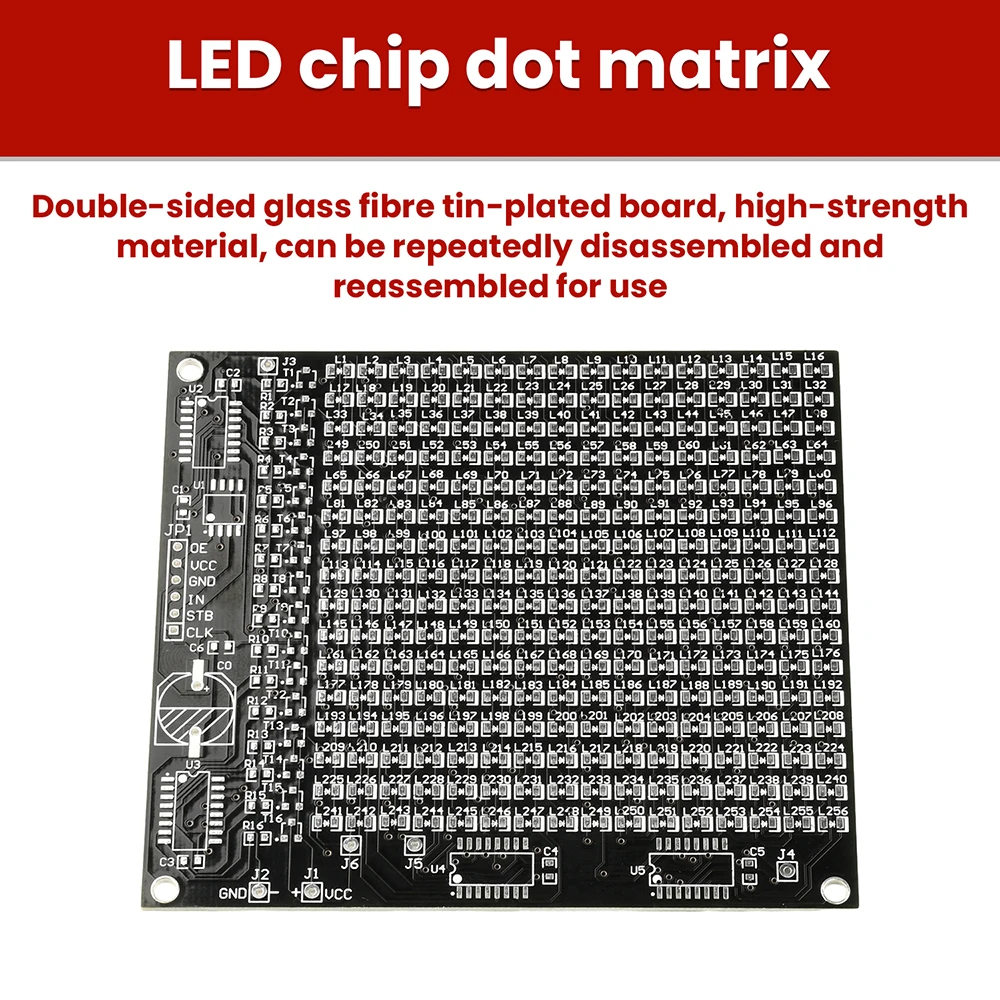

2.La lastra di stagno spray in fibra di vetro a doppia faccia, realizzata in materiale ad alta resistenza, può essere smontata e riutilizzata ripetutamente.
3.Il microcontrollore con programmi preprogrammati è comodo per l’insegnamento e la competizione.

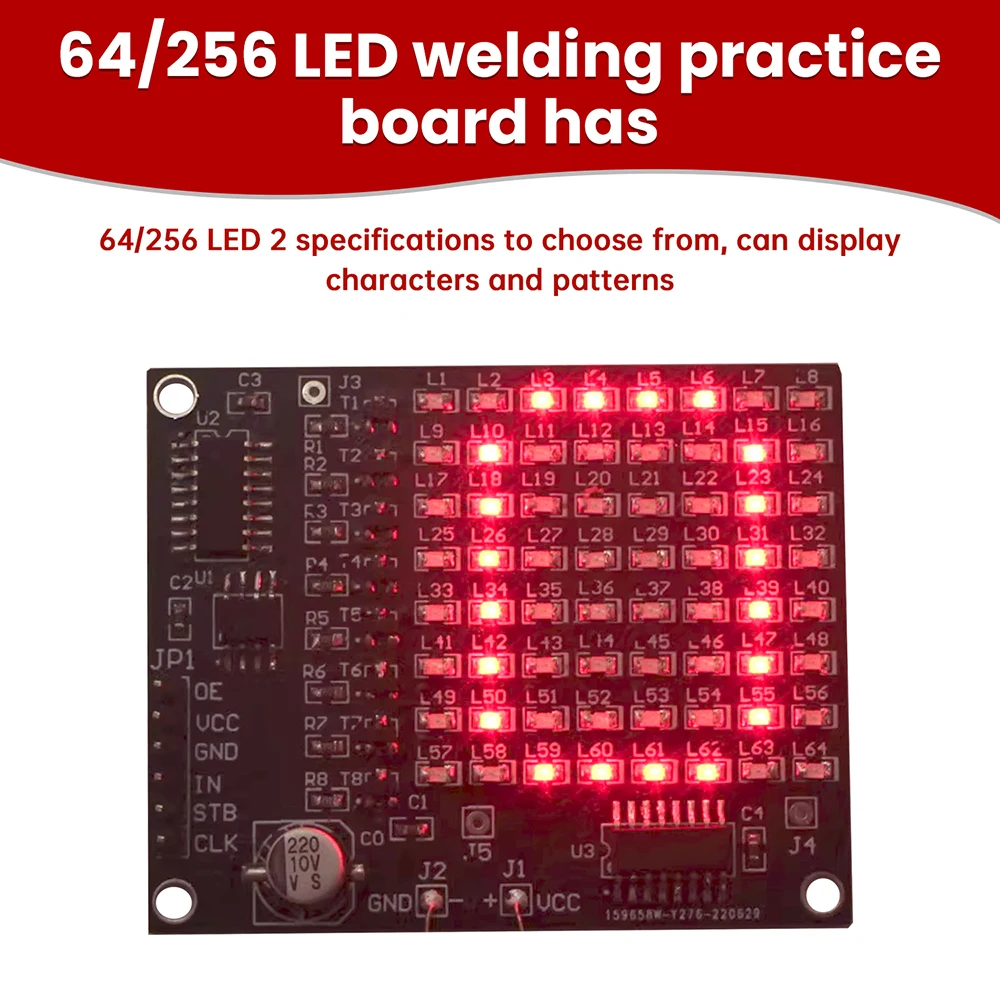

4.È possibile scegliere tra 64/256 specifiche LED2, che possono visualizzare caratteri e motivi.

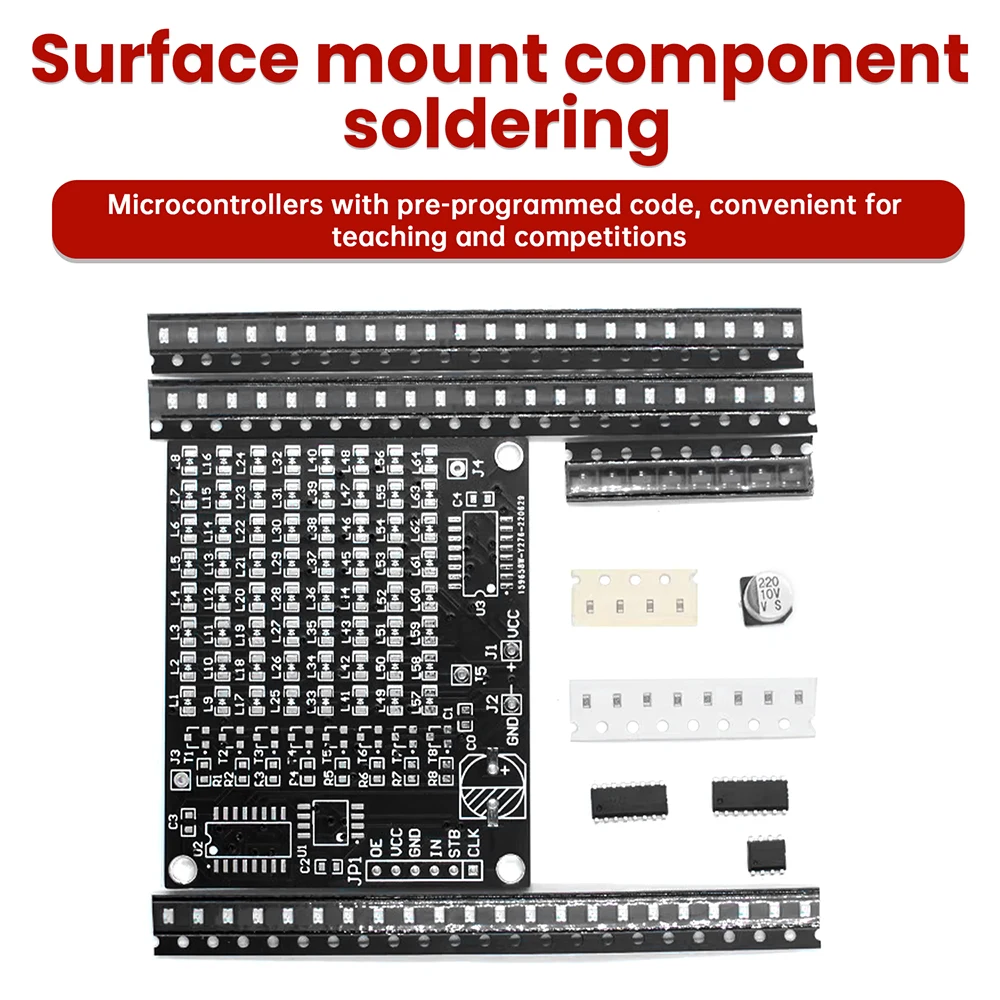

5.Con una gamma completa di tipi di componenti e tecnologia di montaggio superficiale, migliora le capacità pratiche ed elettroniche.

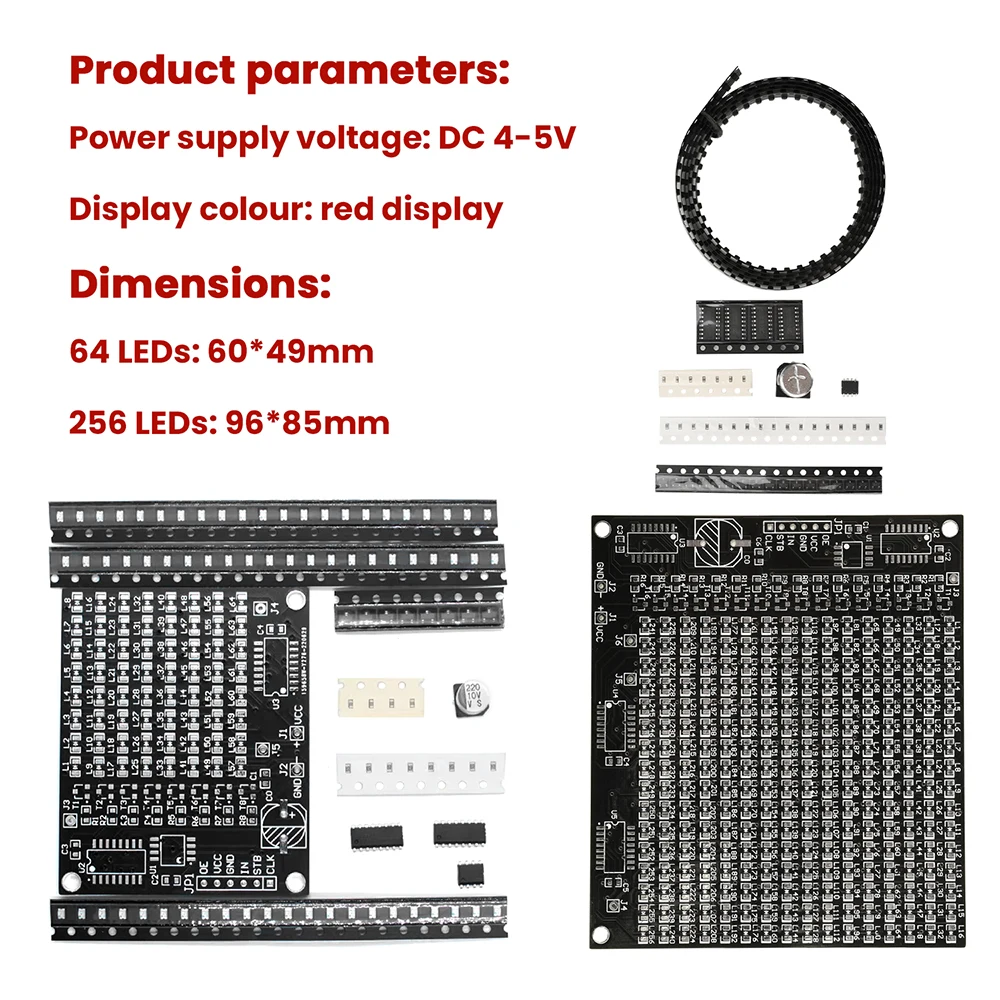

Parametro:
Tensione di alimentazione: CC 4-5 V
Colore del display: rosso
Dimensioni PCB:
64 LED: 60 * 49 mm
256 LED: 96 * 85 mm

Introduzione al circuito:

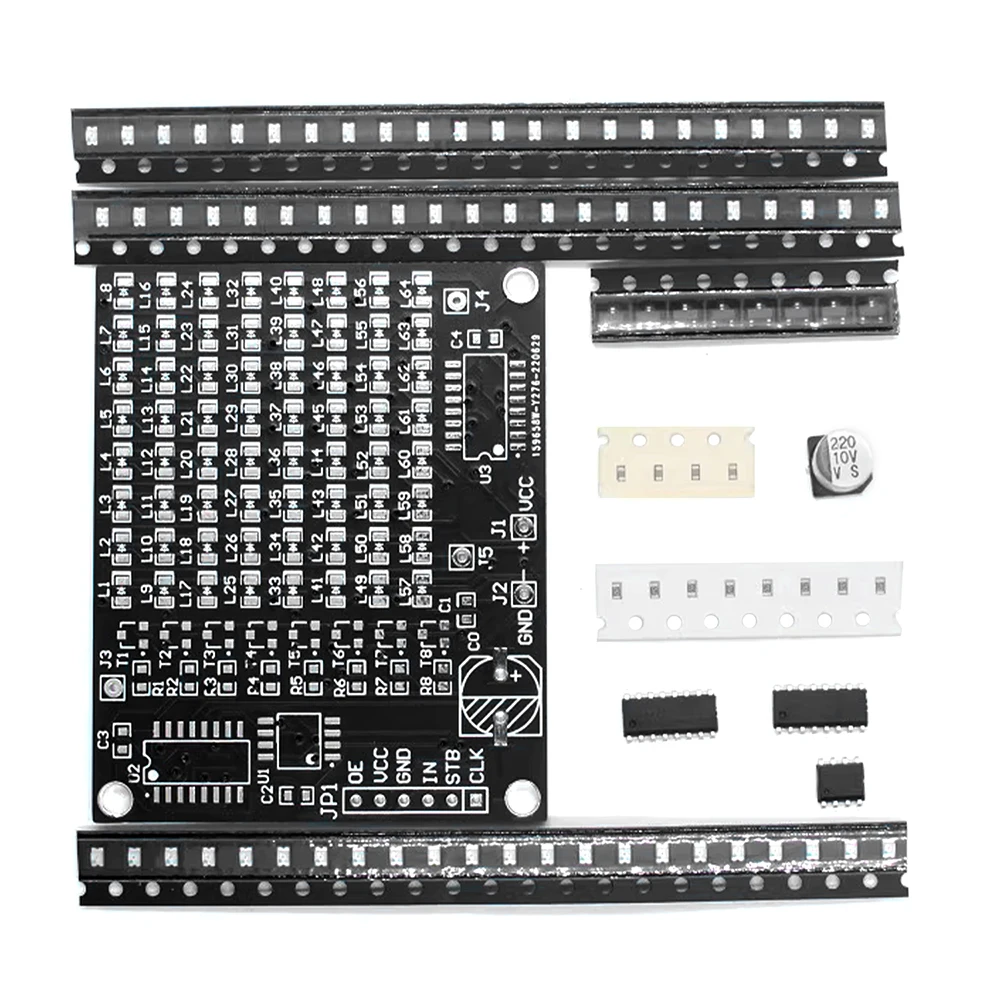

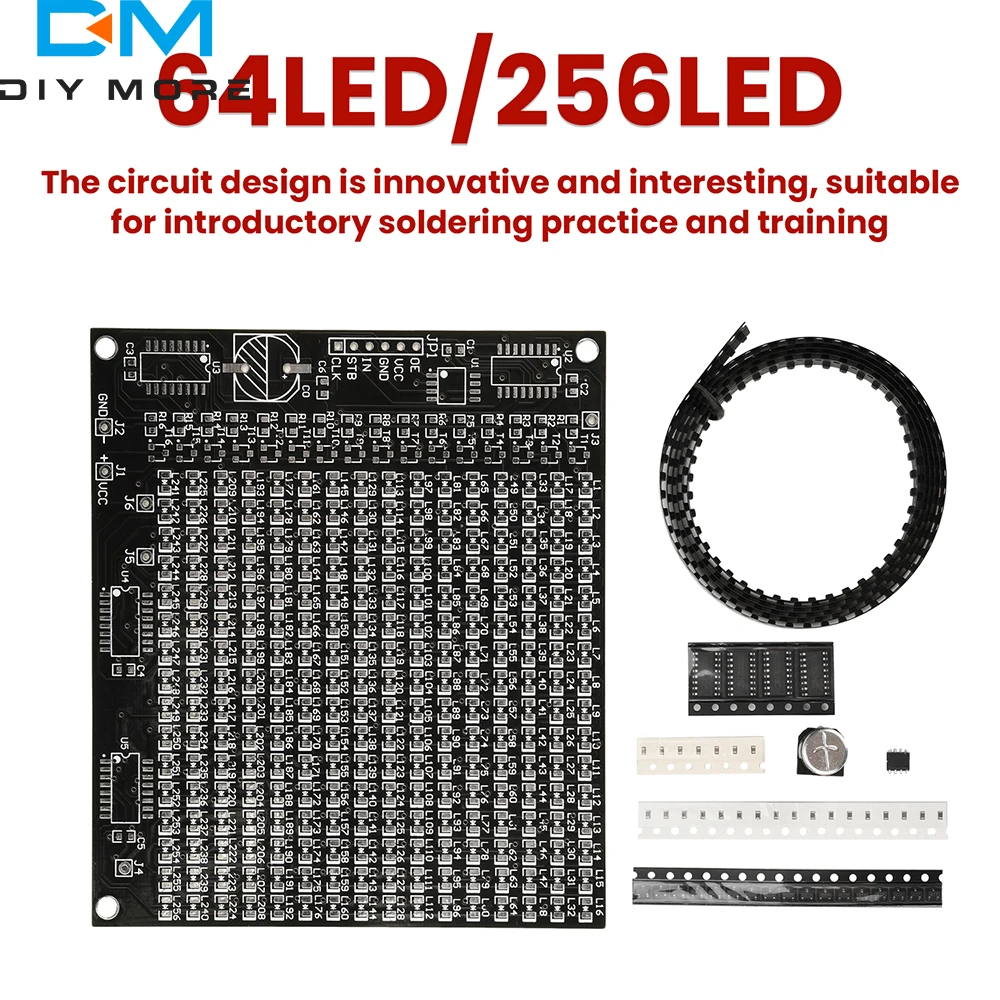

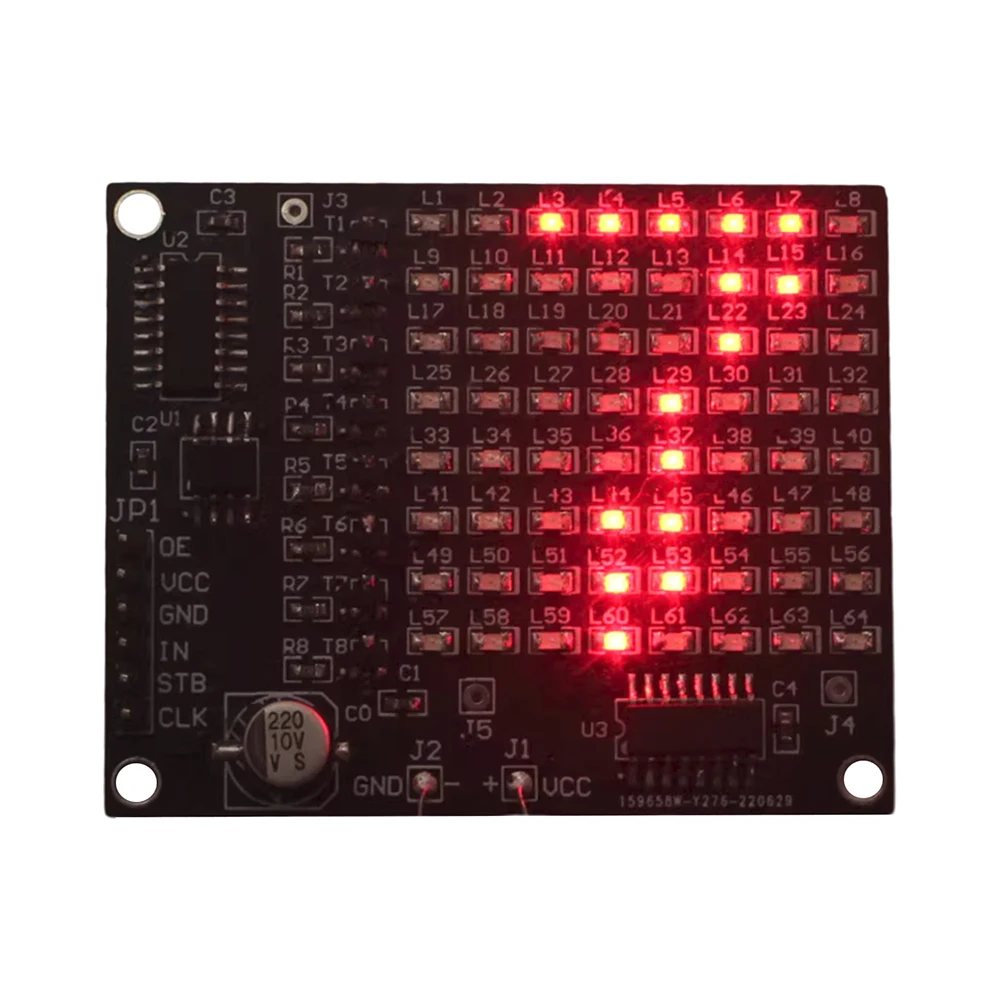

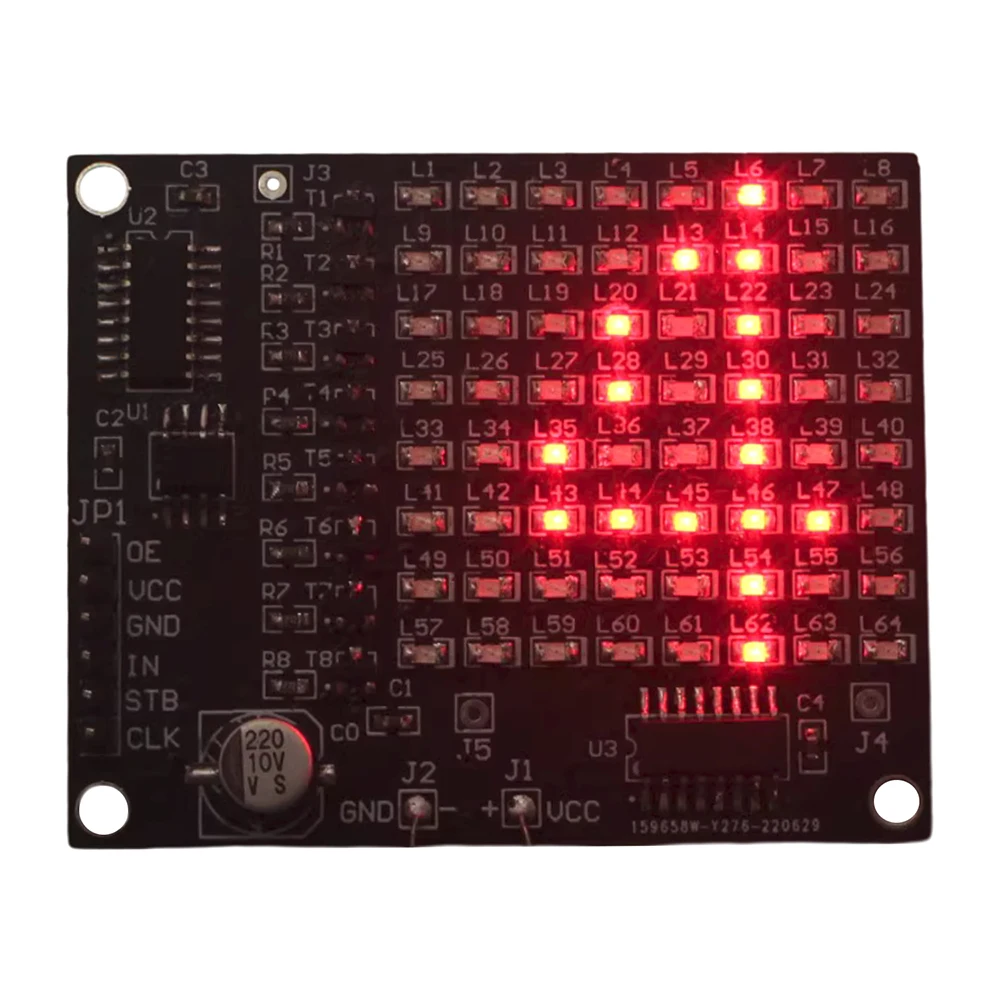

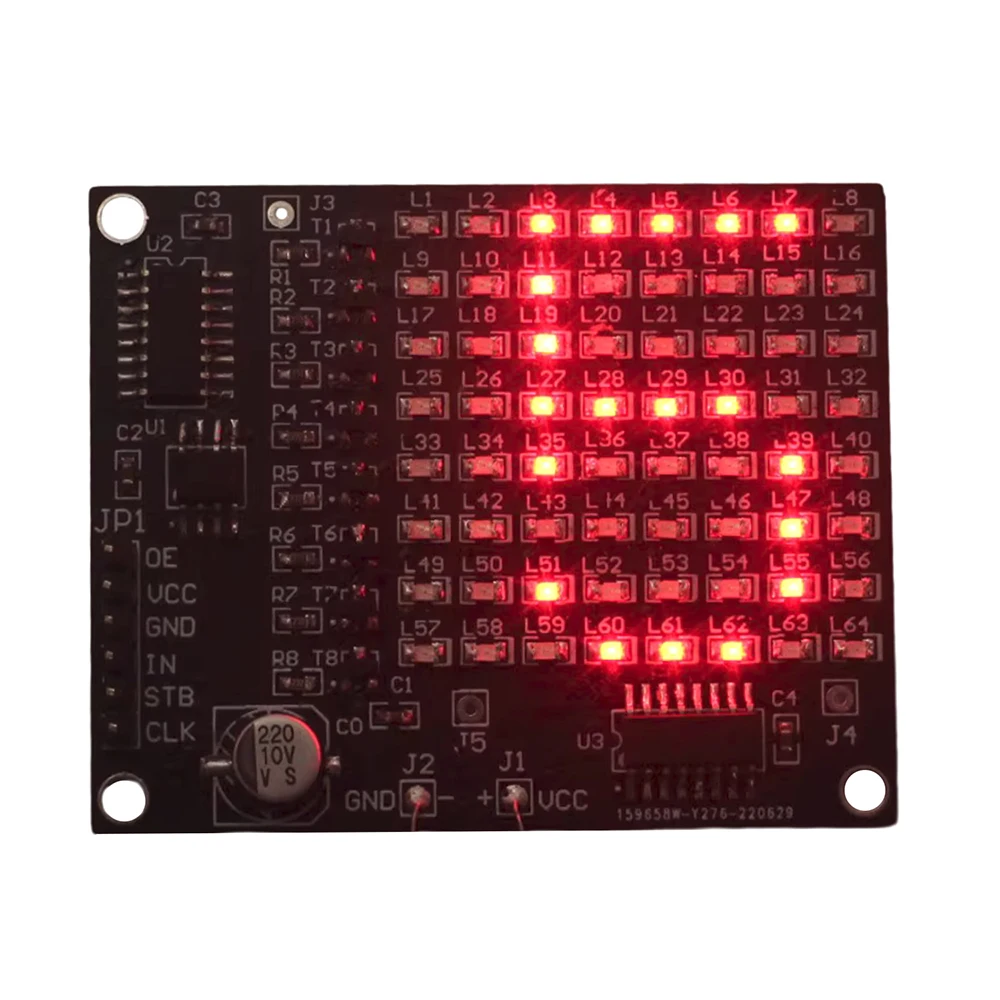

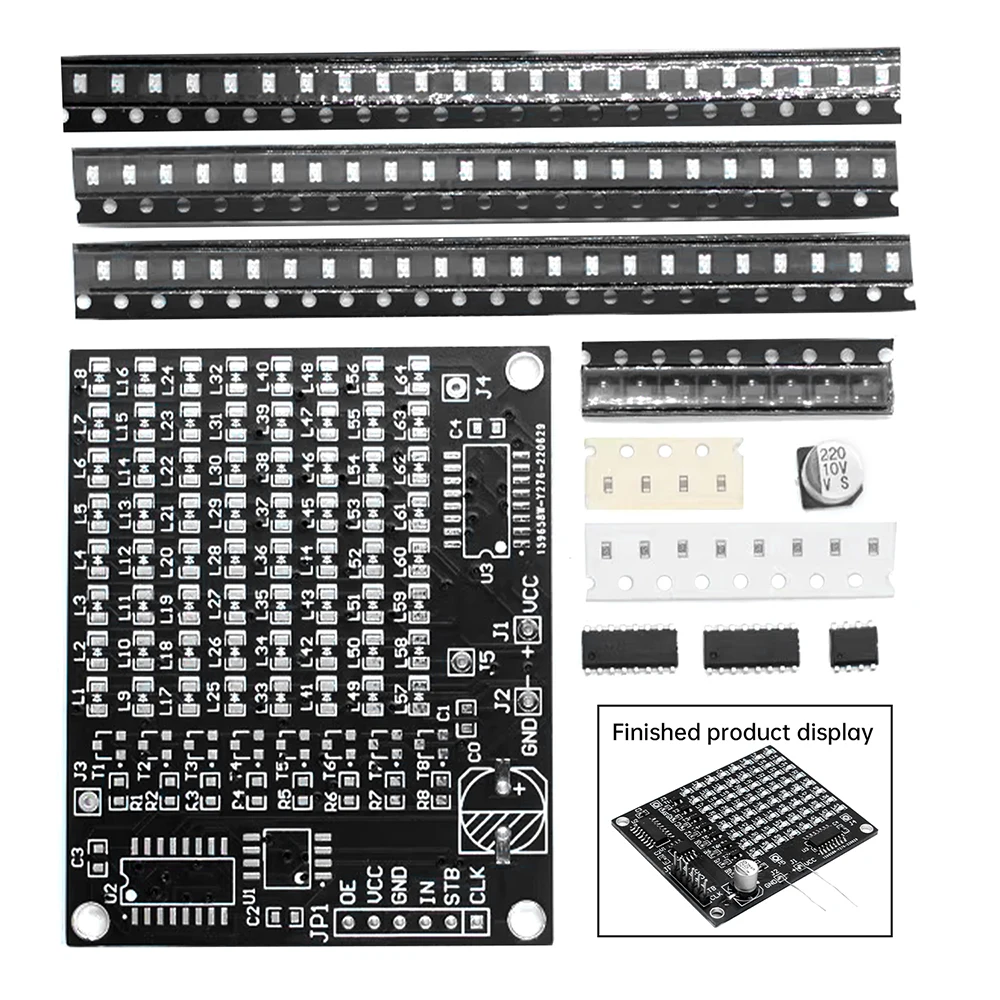

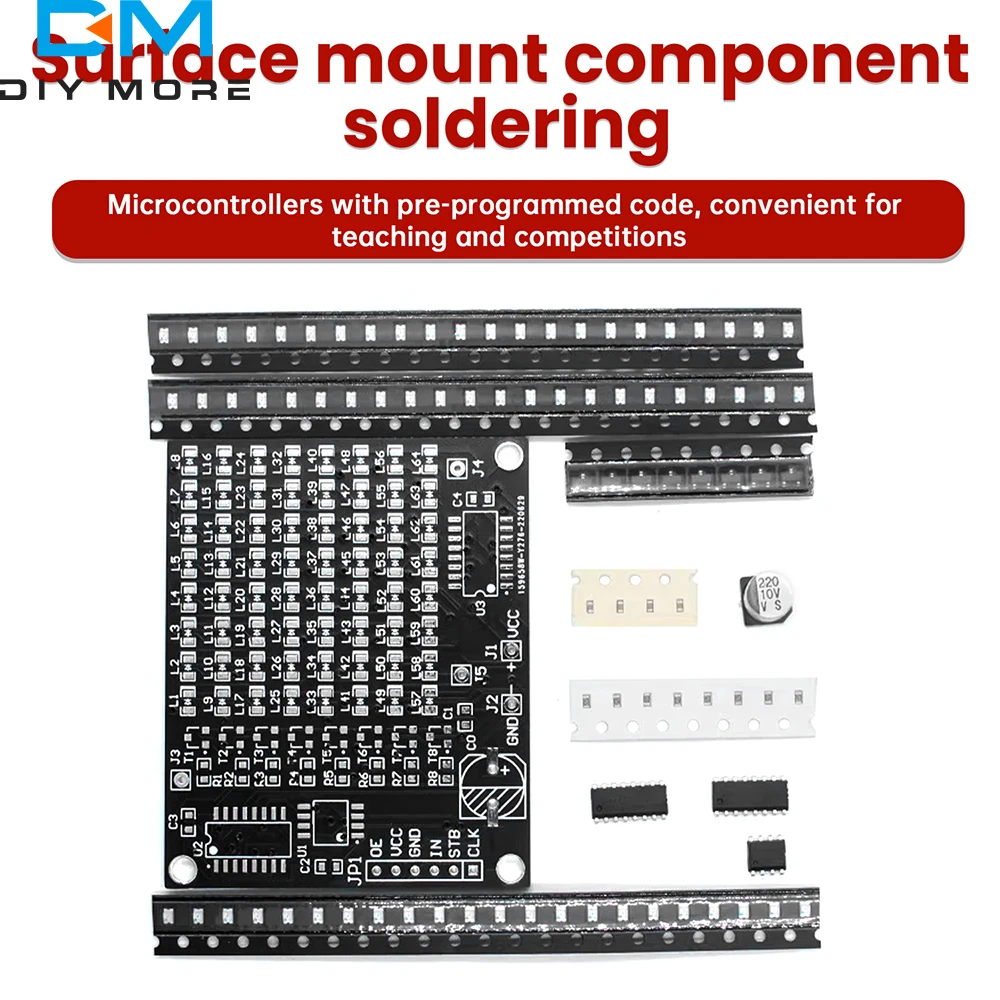

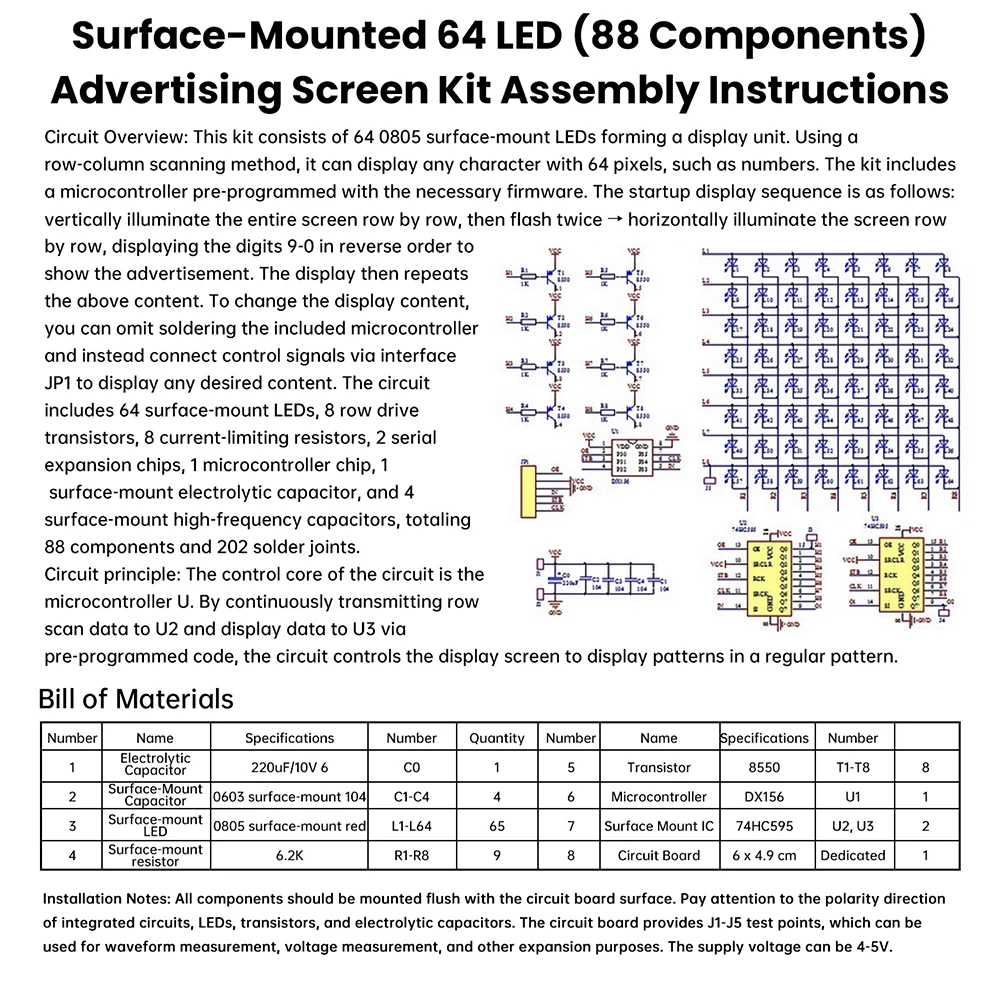

Stile: kit pratico per la saldatura di schermi pubblicitari a LED 1:64 (88 componenti).

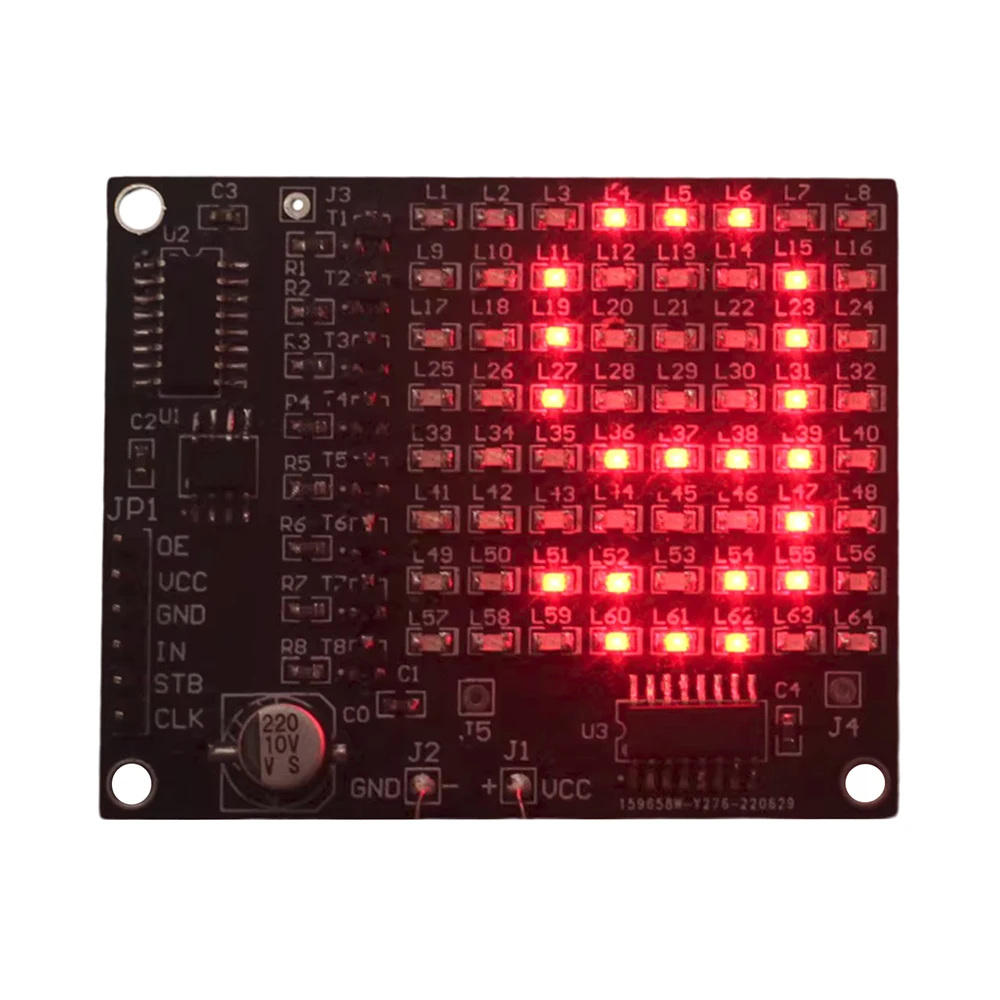

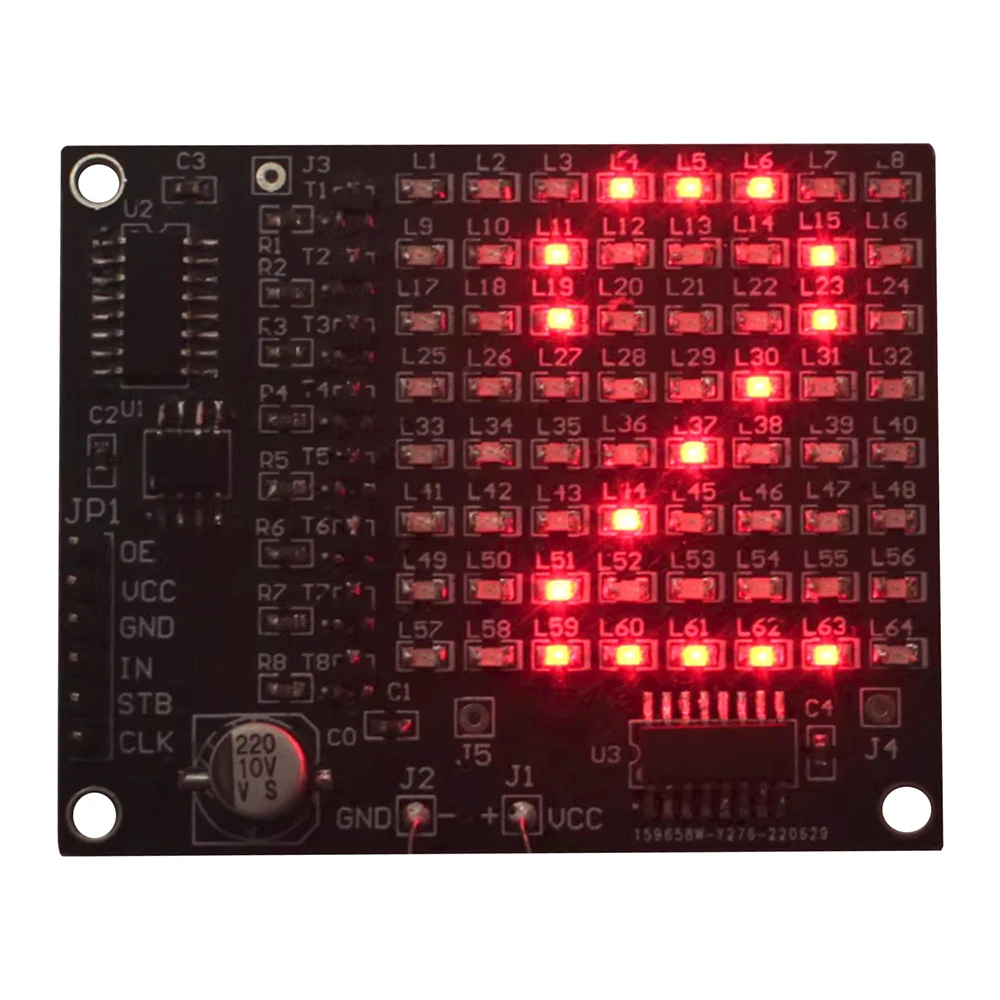

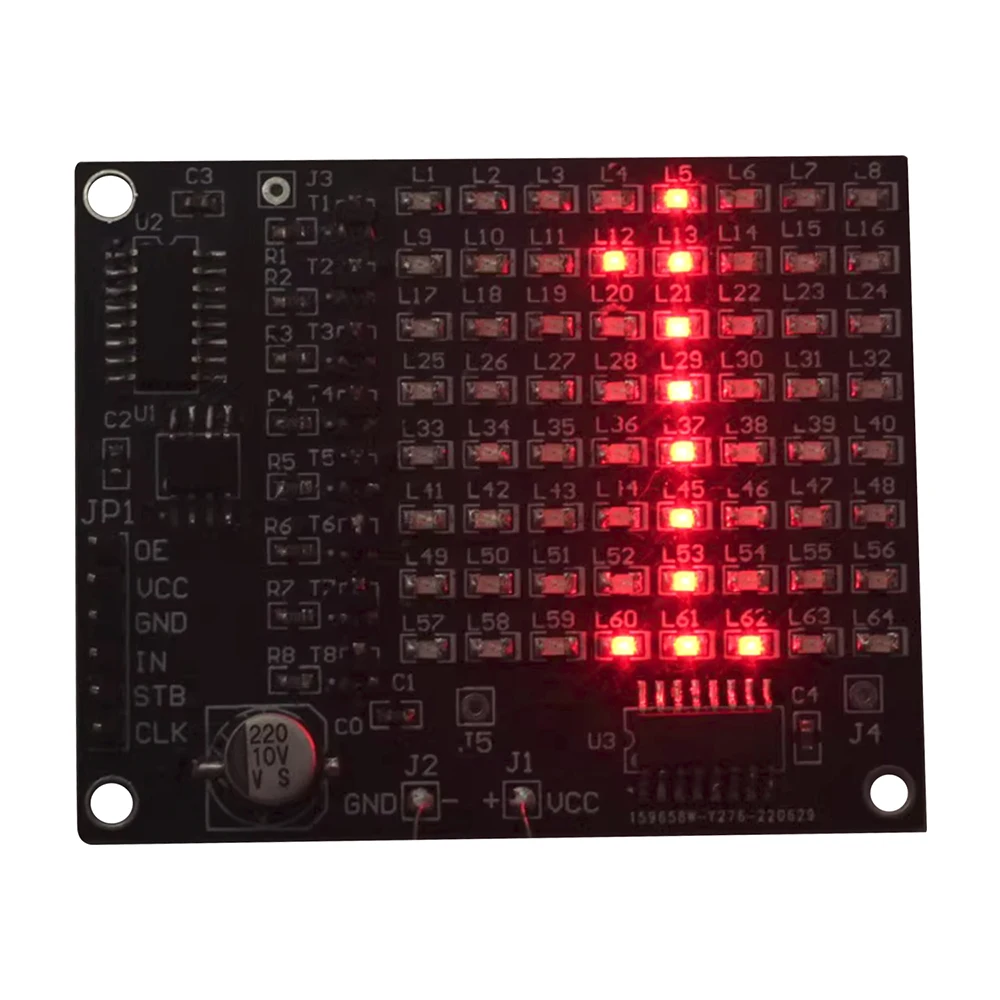

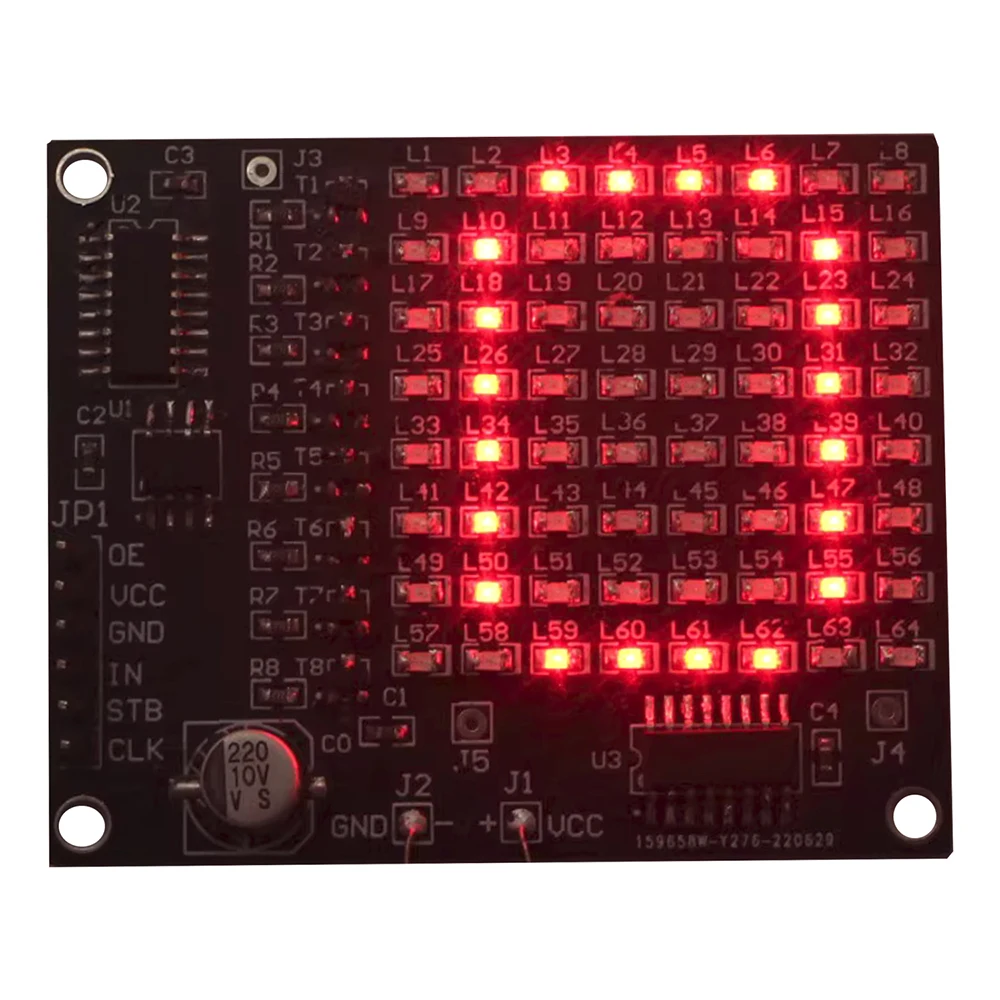

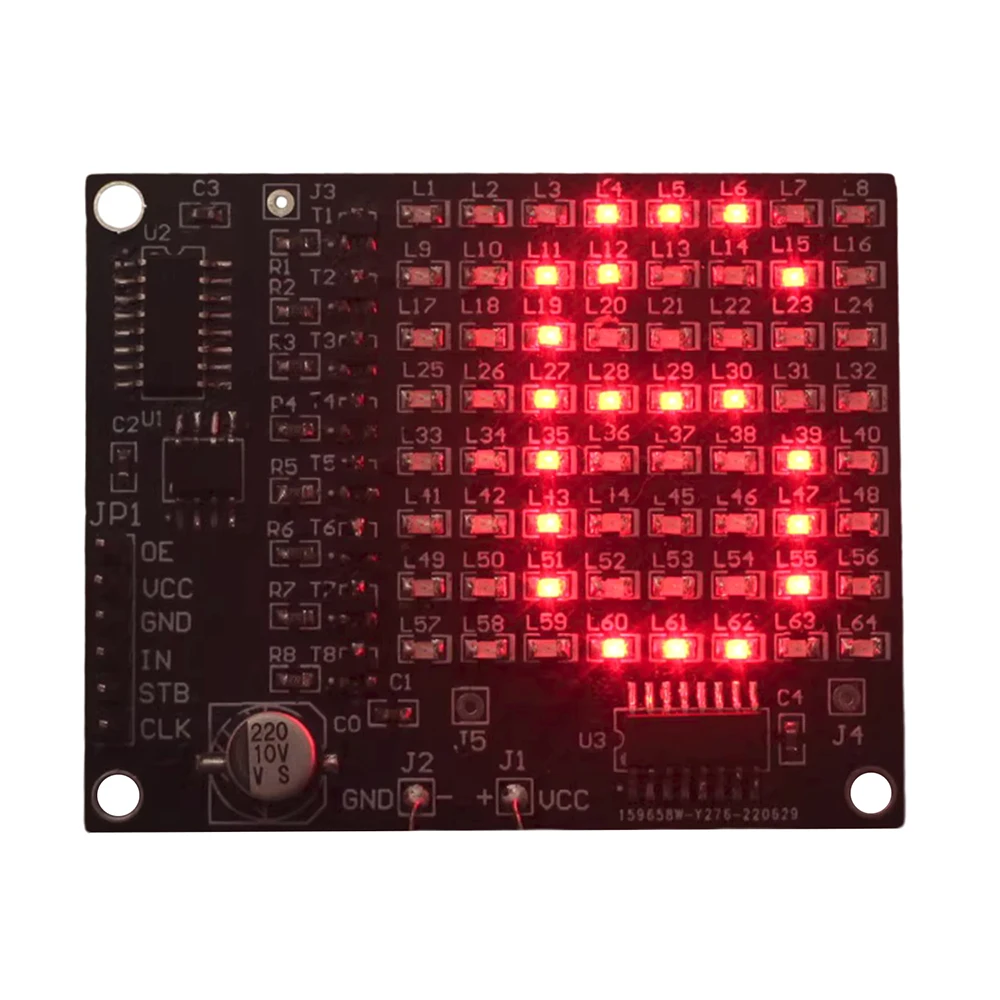

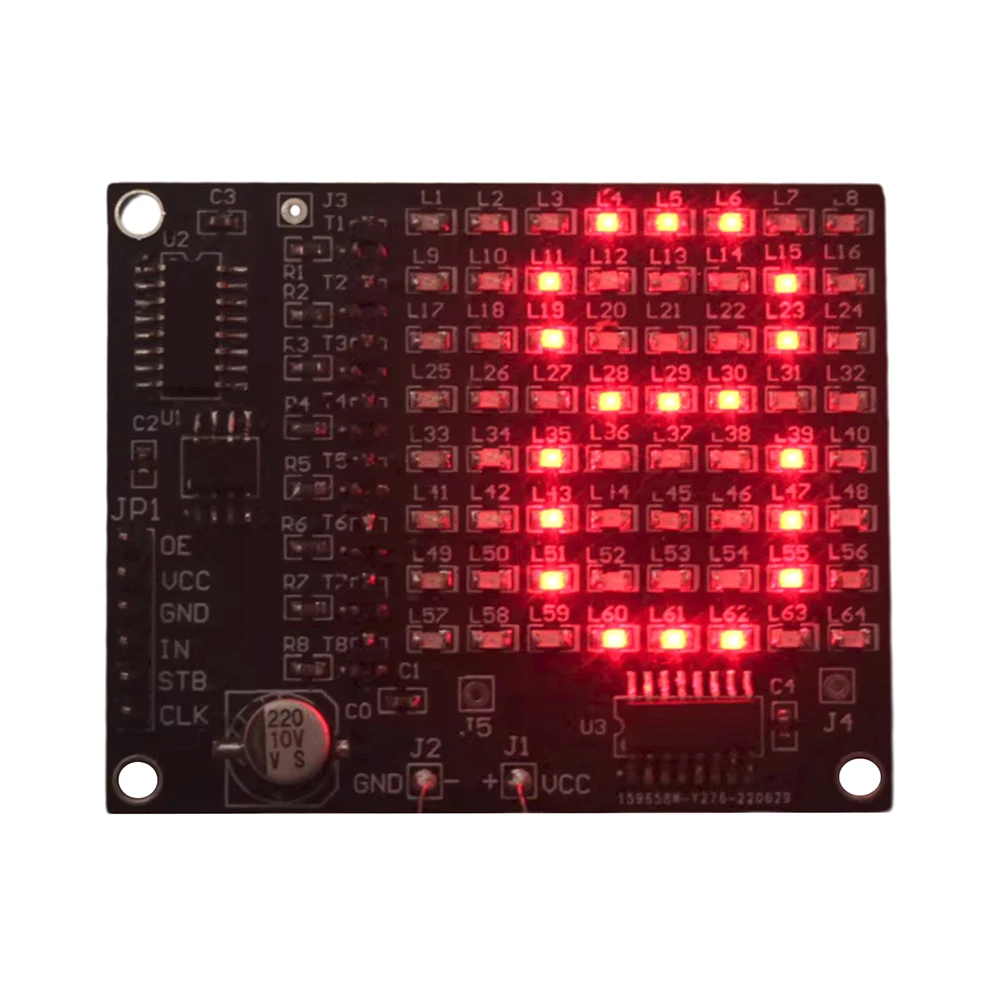

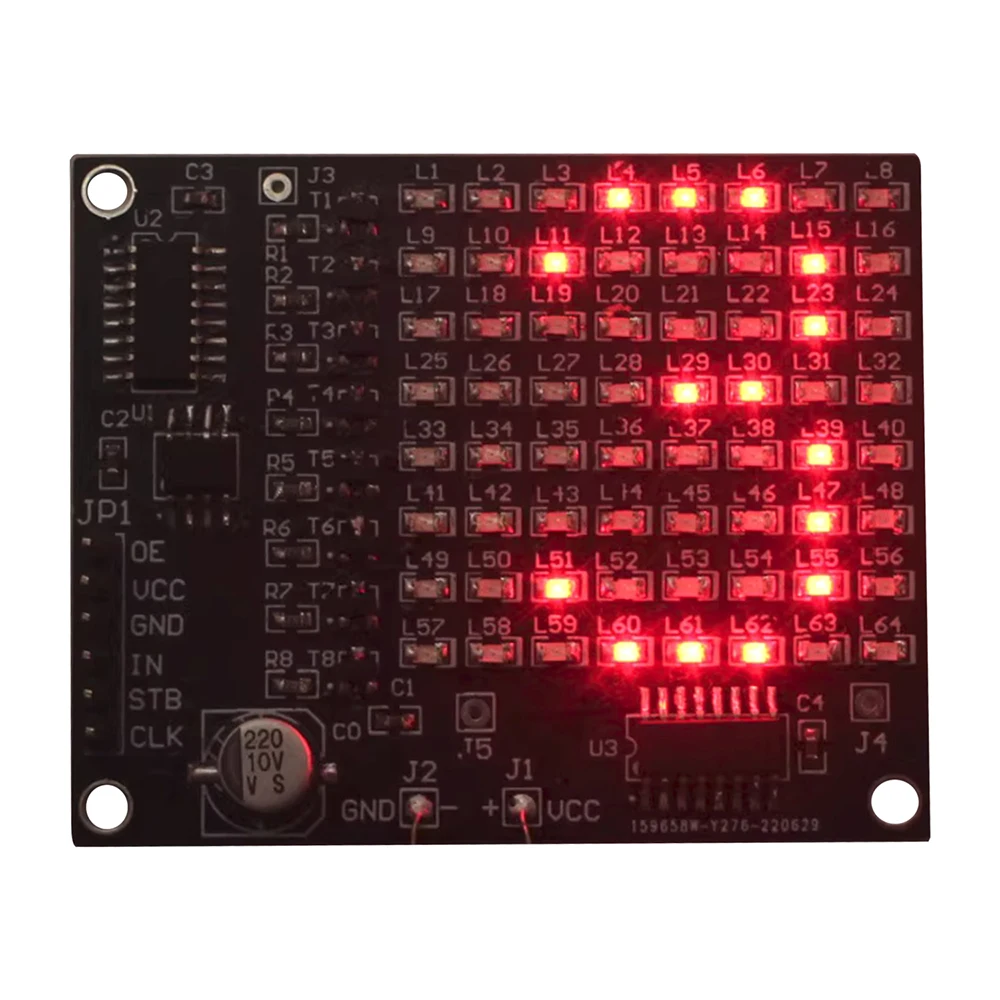

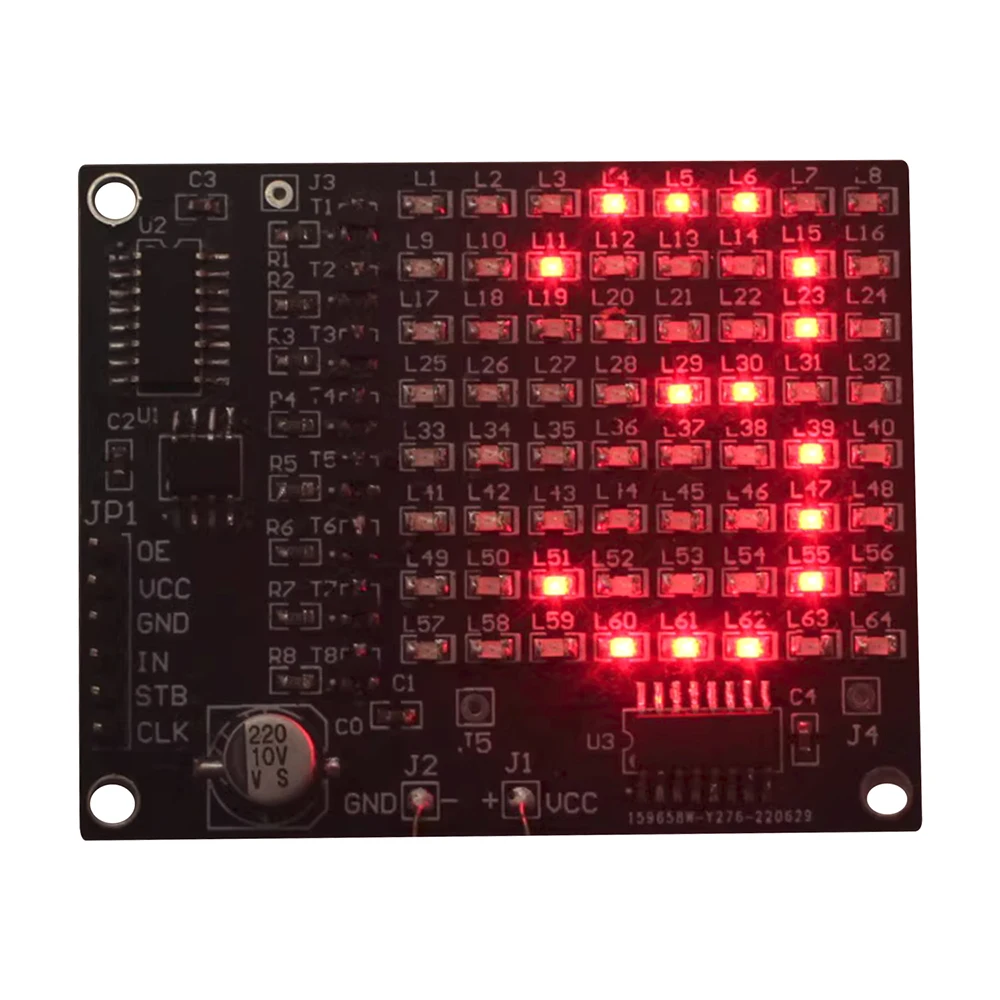

Questo kit è composto da 64 0805 LED patch formando un’unità display, che può visualizzare qualsiasi carattere da 64 pixel, come i numeri, utilizzando un metodo di scansione della colonna di fila.Il kit viene fornito con un microcontrollore preprogrammato e la modalità di visualizzazione dell’avvio è: illuminazione verticale linea per linea → illuminazione a schermo intero e lampeggiante due volte → illuminazione linea orizzontale → visualizzazione del conto alla rovescia di 9-0 caratteri pubblicitari in sequenza.Quindi ripetere il contenuto visualizzato di cui sopra.Se si desidera modificare il contenuto del display, è possibile collegare il segnale di controllo dall’interfaccia JP1 senza saldare il microcontrollore incluso ed è possibile visualizzare qualsiasi contenuto.(Puoi fare riferimento alle informazioni pertinenti sulla matrice di punti 8 * 8 del nostro negozio, che è coerente con l’interfaccia del microcontrollore.Questa interfaccia deve essere fornita da soli e non è inclusa nel kit.)Il circuito include 64 LED patch, transistor di pilotaggio a 8 file, 8 resistori limitatori di corrente, 2 chip di espansione seriale, 1 chip microcontrollore, 1 condensatore elettrolitico patch, 4 condensatori patch ad alta frequenza, per un totale di 88 componenti e 202 giunti di saldatura.

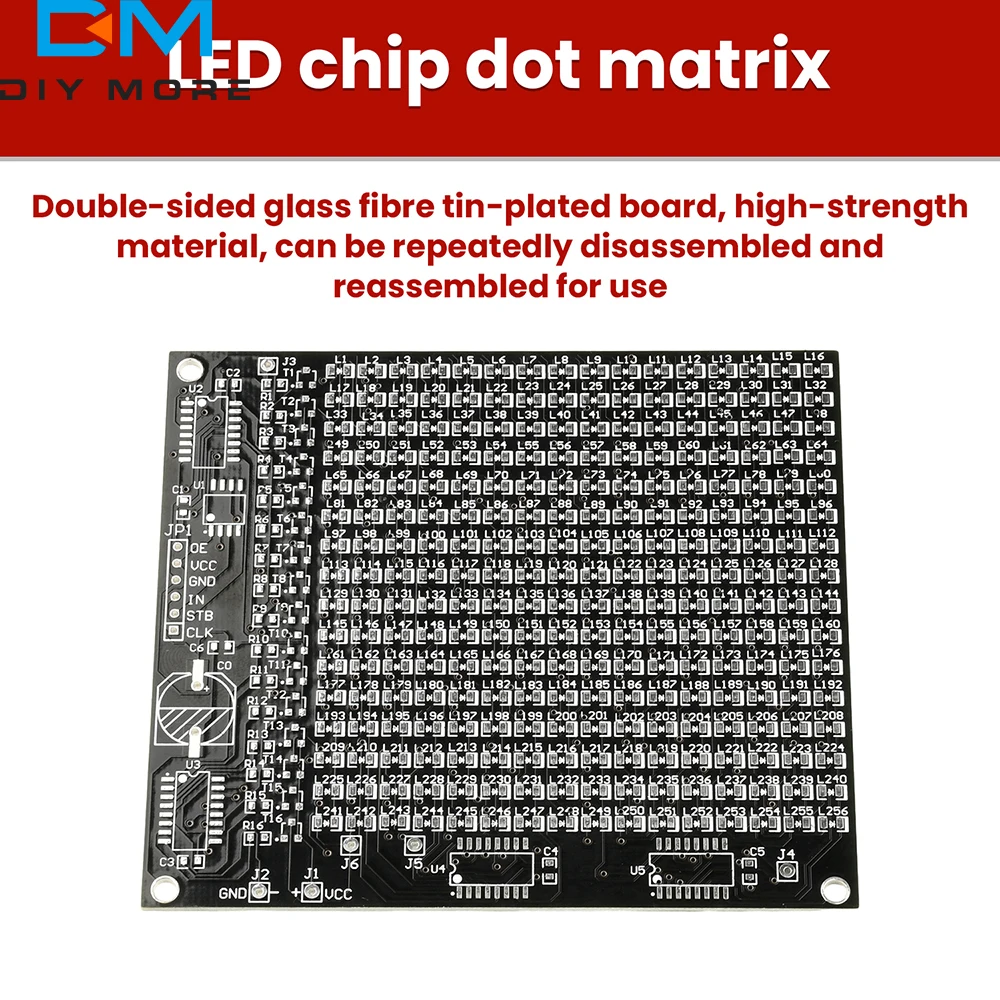

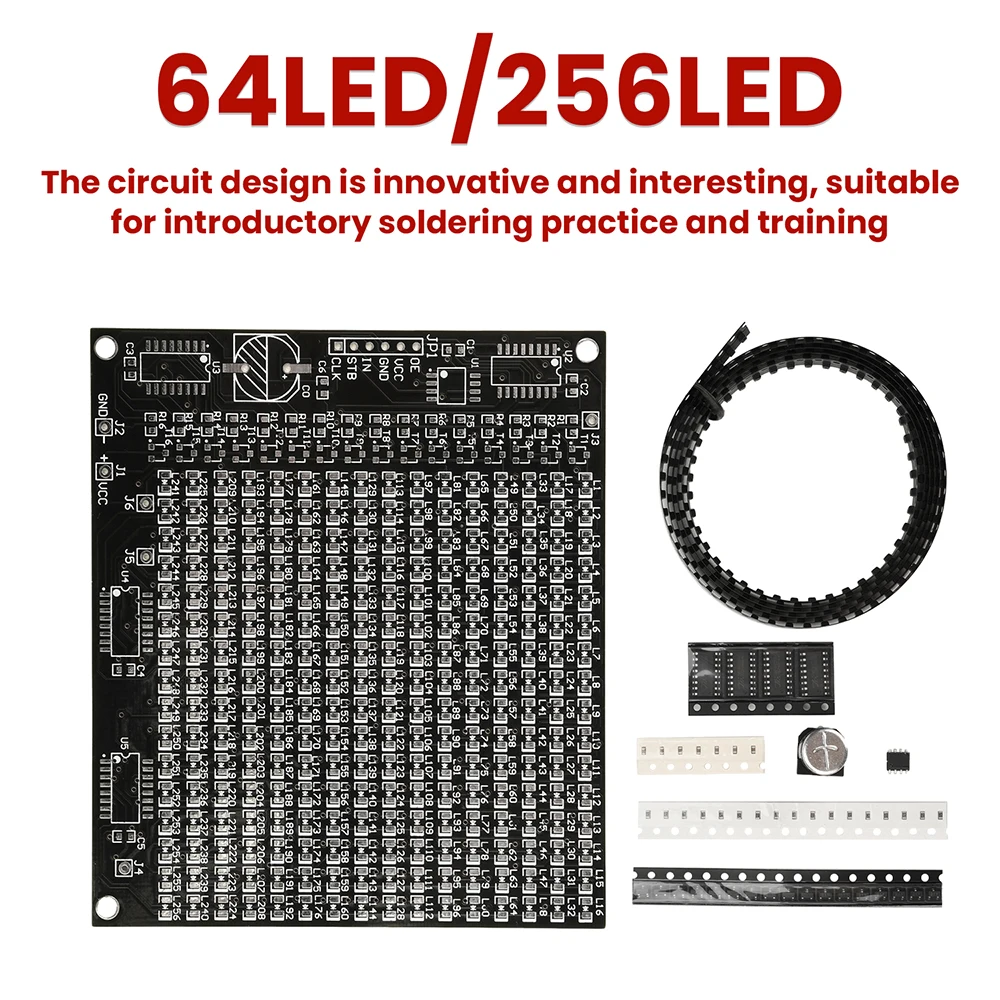

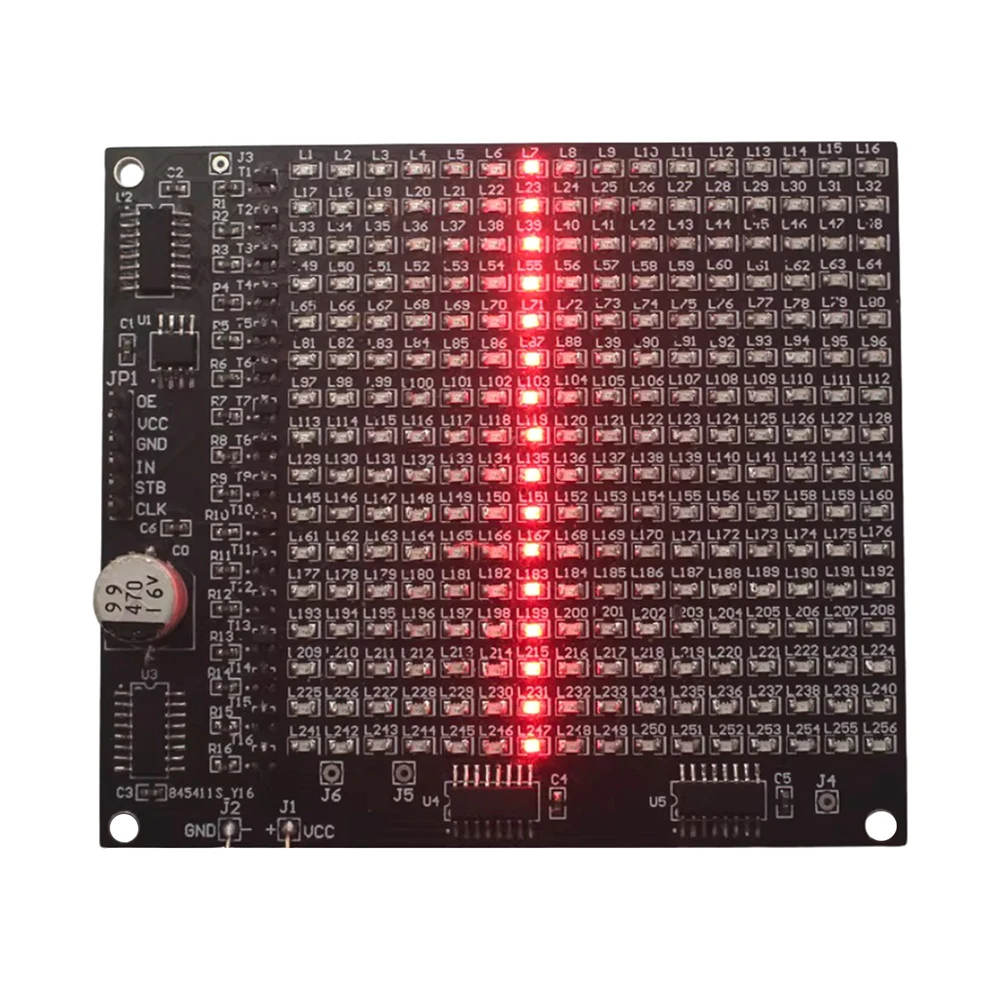

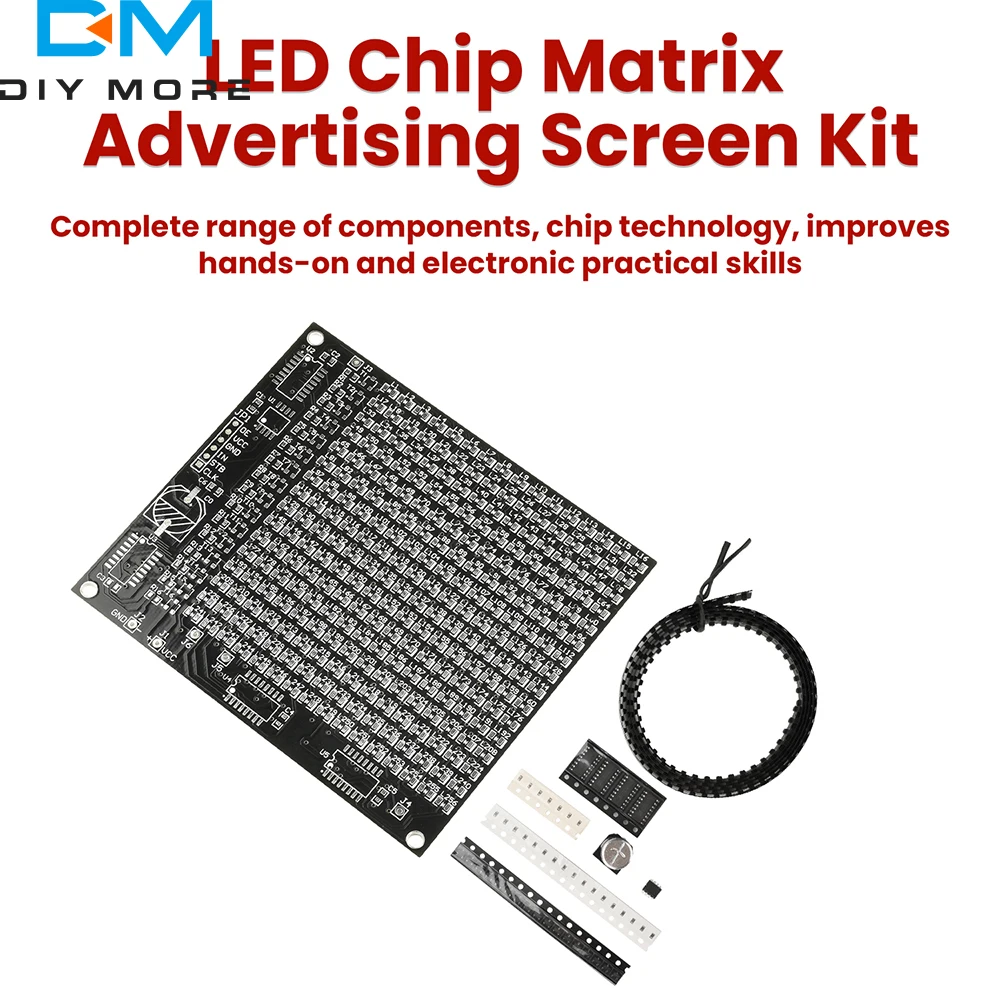

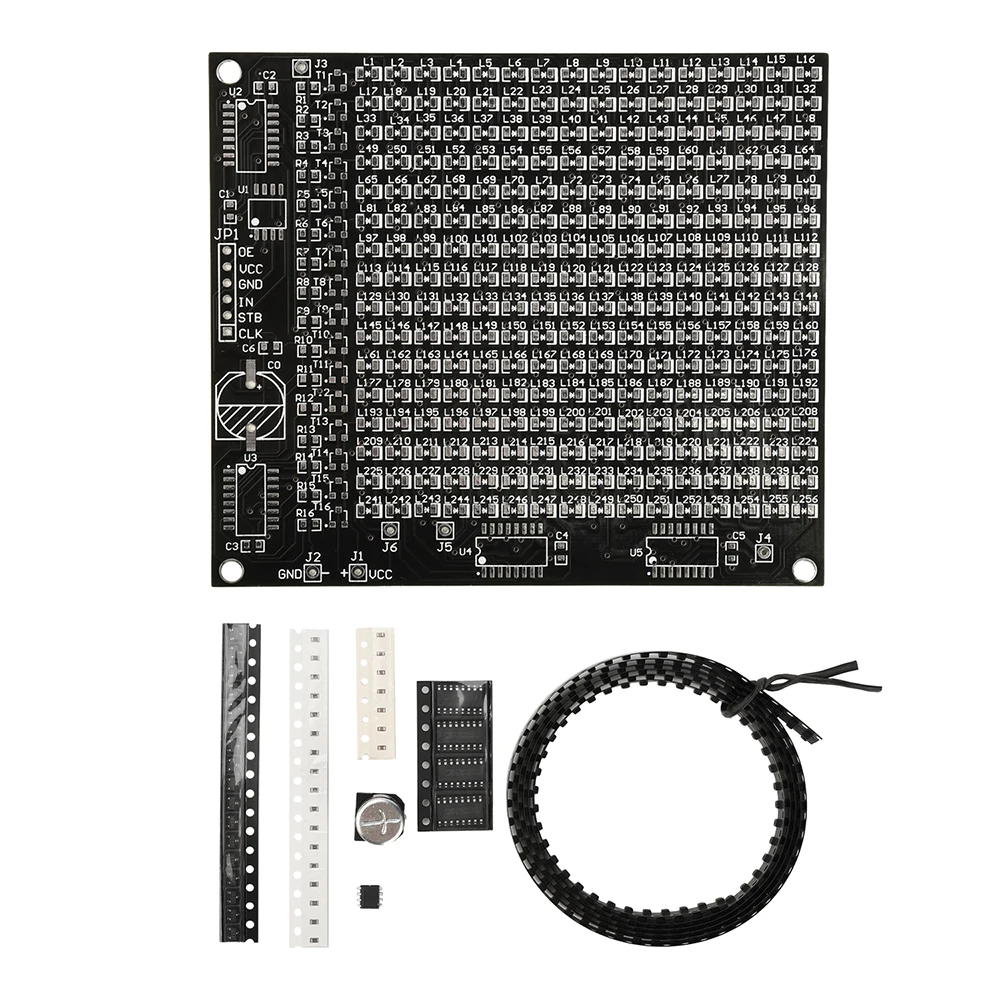

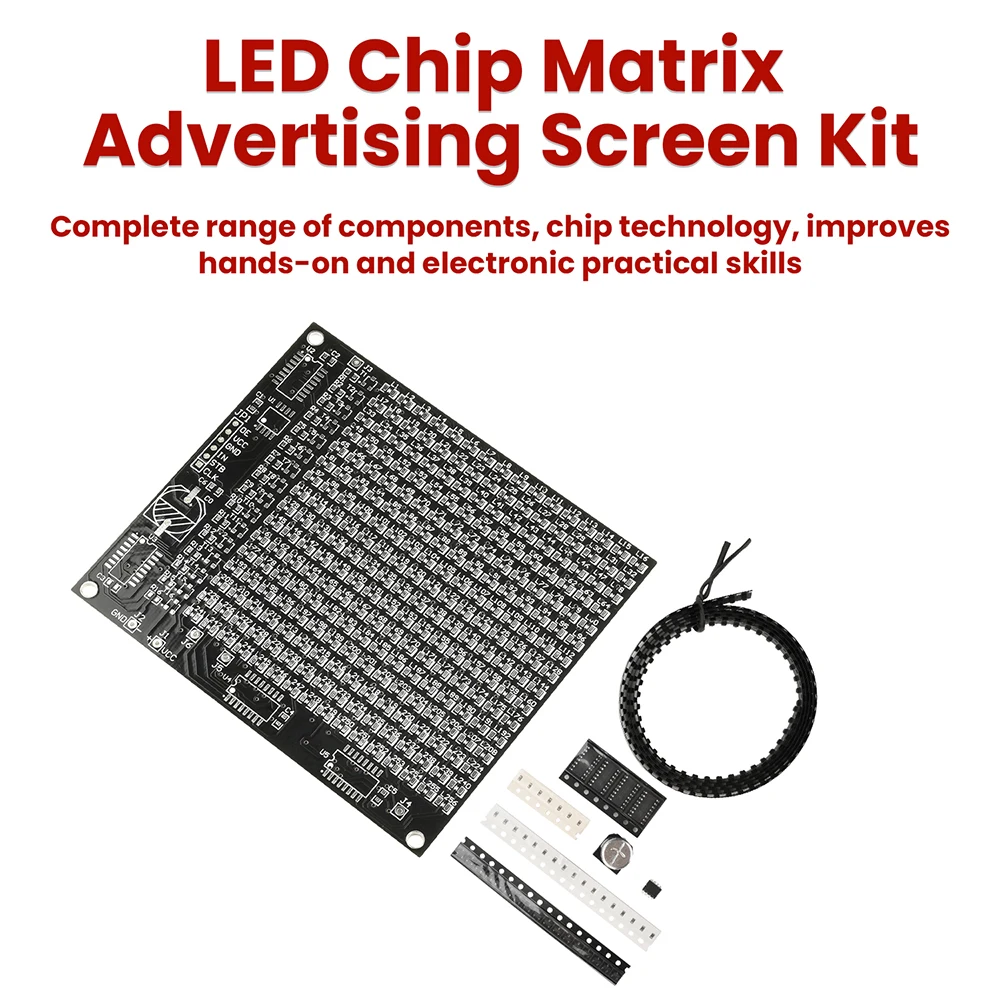

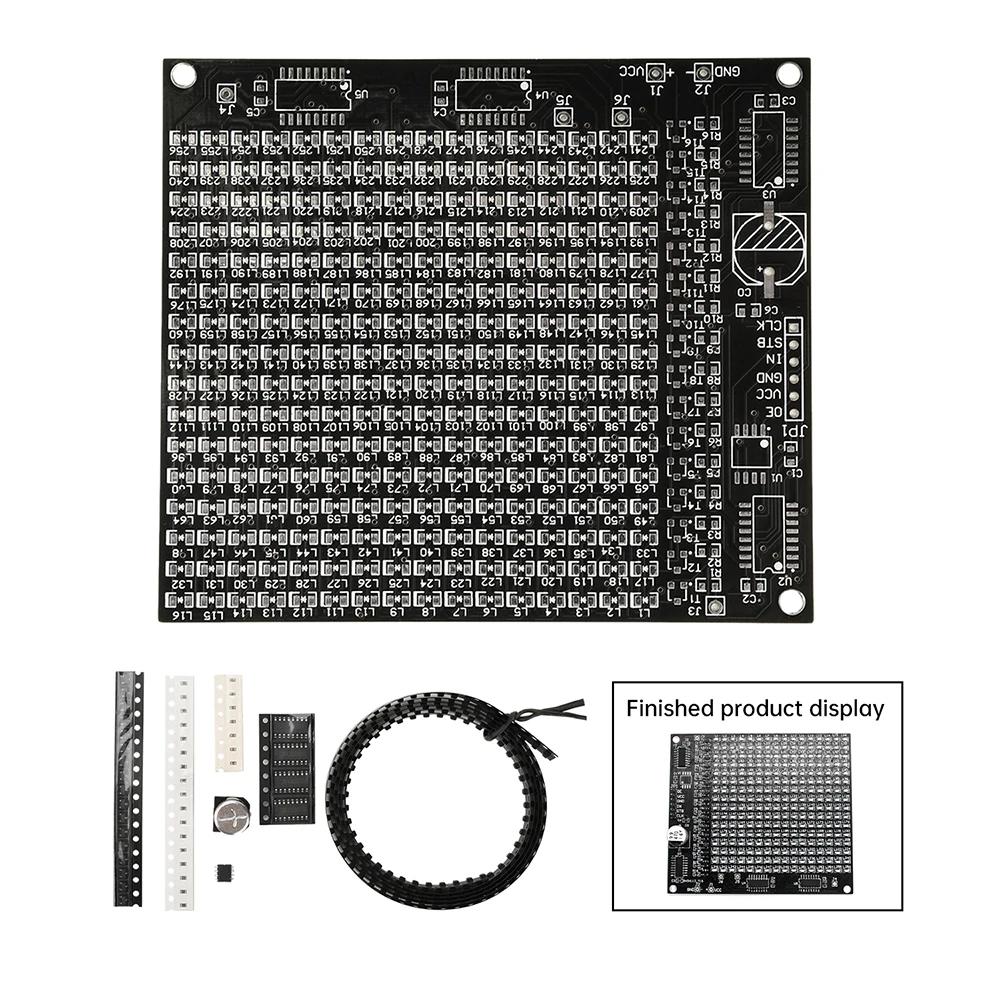

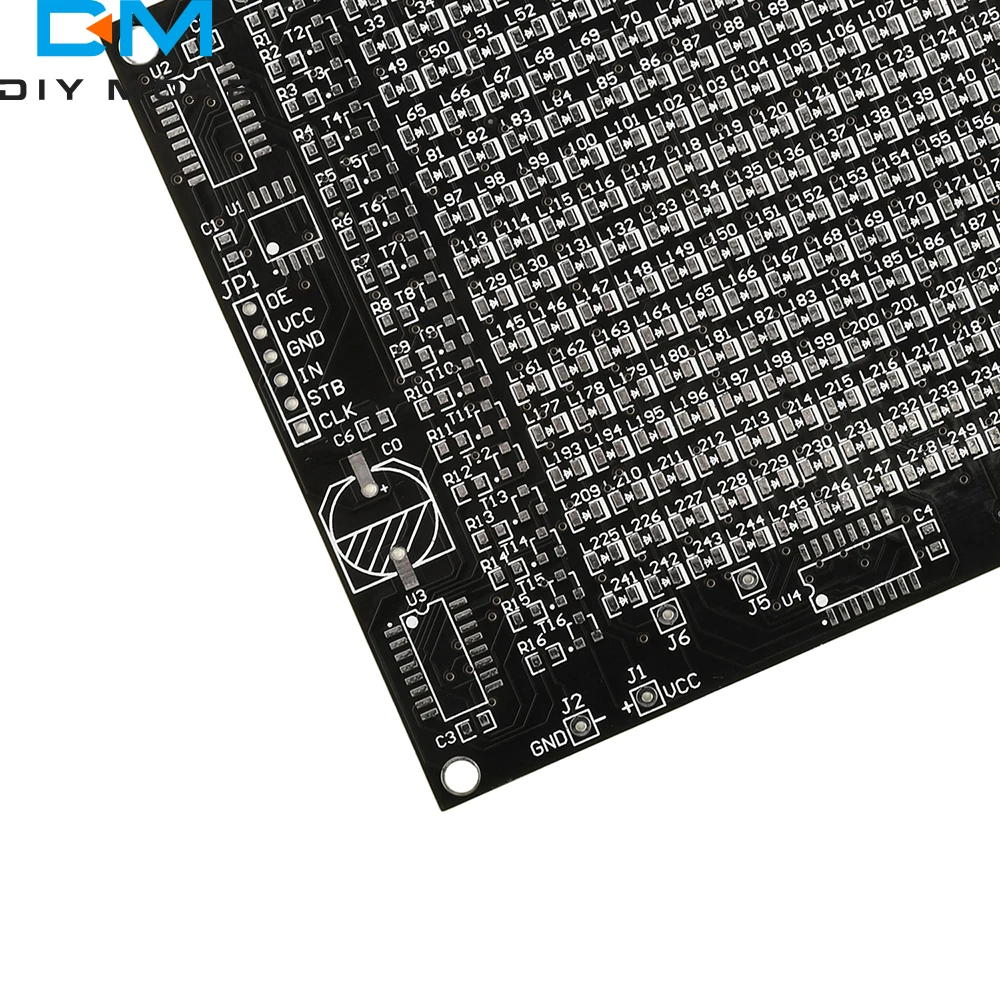

Stile 2: kit pratico per la saldatura di schermi pubblicitari da 256 LED (300 componenti).

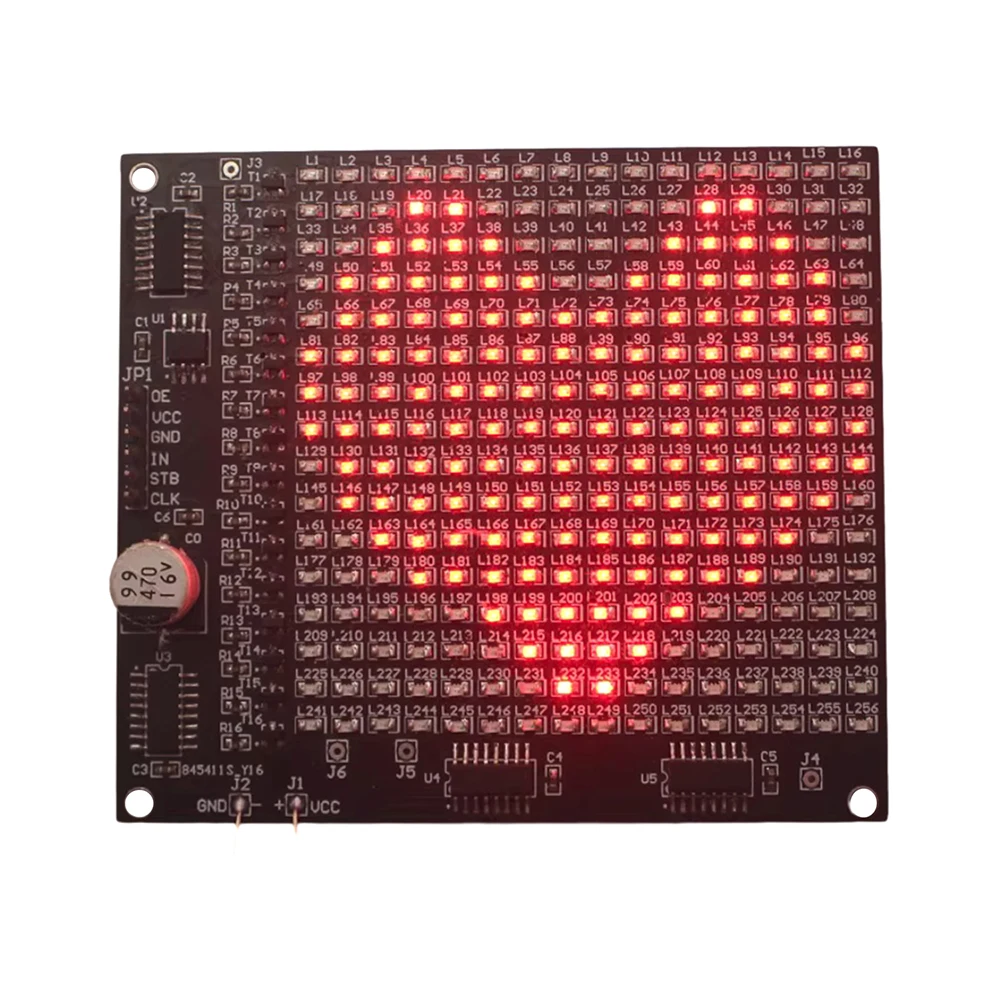

Questo kit è composto da 256 LED patch 0805 formando un’unità display, che può visualizzare qualsiasi carattere con 256 pixel, come i caratteri cinesi, utilizzando un metodo di scansione delle colonne di fila.Il kit viene fornito con un microcontrollore preprogrammato e la modalità di visualizzazione dell’avvio è: illuminazione linea per linea → illuminazione a schermo intero e lampeggiante due volte → visualizzazione sequenziale del carattere “Sei buono” → cuore di pesca lampeggiante tre volte.Quindi ripetere il contenuto visualizzato di cui sopra.Se si desidera modificare il contenuto del display, è possibile collegare il segnale di controllo dall’interfaccia JP1 senza saldare il microcontrollore incluso ed è possibile visualizzare qualsiasi contenuto.(Puoi fare riferimento alle informazioni pertinenti sulla matrice di punti bicolore 16 * 16 del nostro negozio, coerente con l’interfaccia del microcontrollore.Questa interfaccia deve essere fornita da soli e non è inclusa nel kit.)Il circuito include 256 LED SMD, transistor di pilotaggio a 16 file, 16 resistori di limitazione della corrente, 4 chip di espansione seriale, 1 chip microcontrollore, 1 condensatore elettrolitico SMD e 6 condensatori SMD ad alta frequenza, per un totale di 300 componenti e 678 giunti di saldatura.

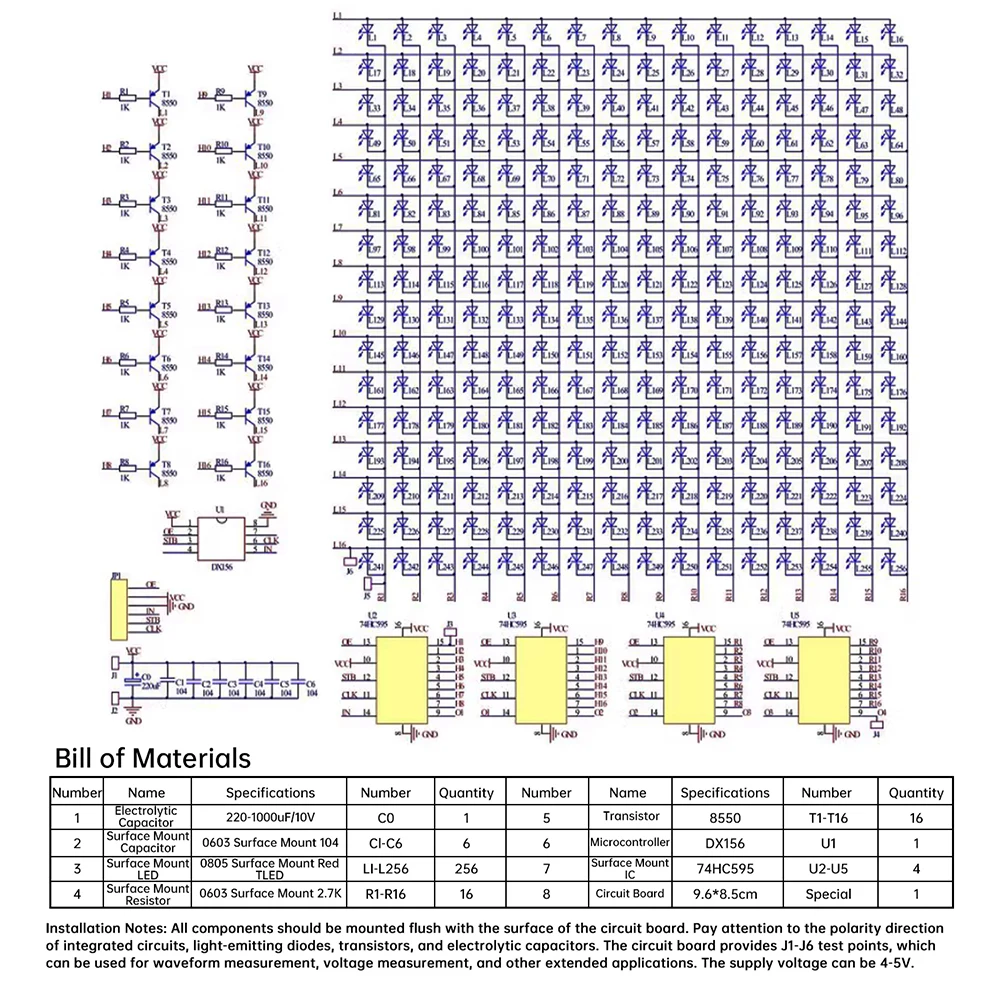

Principio del circuito:
Il nucleo di controllo del circuito è il microcontrollore U1, che trasmette continuamente i dati di scansione della linea a U2 e visualizza i dati a U3 attraverso un programma precritto, controllando così lo schermo del display per visualizzare regolarmente i modelli corrispondenti.
Precauzioni per l’installazione:
Tutti i componenti devono essere installati saldamente contro la superficie del circuito stampato e prestare attenzione alla direzione della polarità dei circuiti integrati, dei diodi emettitori di luce, dei transistor e dei condensatori elettrolitici.Il circuito fornisce punti di test J1-J5, che possono essere utilizzati per la misurazione della forma d’onda, la misurazione della tensione e altre applicazioni estese.La tensione di alimentazione può essere 4-5 V.Dato che il componente principale del kit è LED e il circuito è relativamente semplice, di solito è pronto non appena viene installato.Il programma del microcontrollore di questo kit è già stato bruciato e l’effetto può essere ottenuto dopo la saldatura.Ci pentiamo di informarti che il codice sorgente non è fornito.

Nota: questo prodotto è un kit fai-da-te, non il prodotto finale.Questo progetto di saldatura richiede conoscenze elettroniche di base e abilità pratiche.

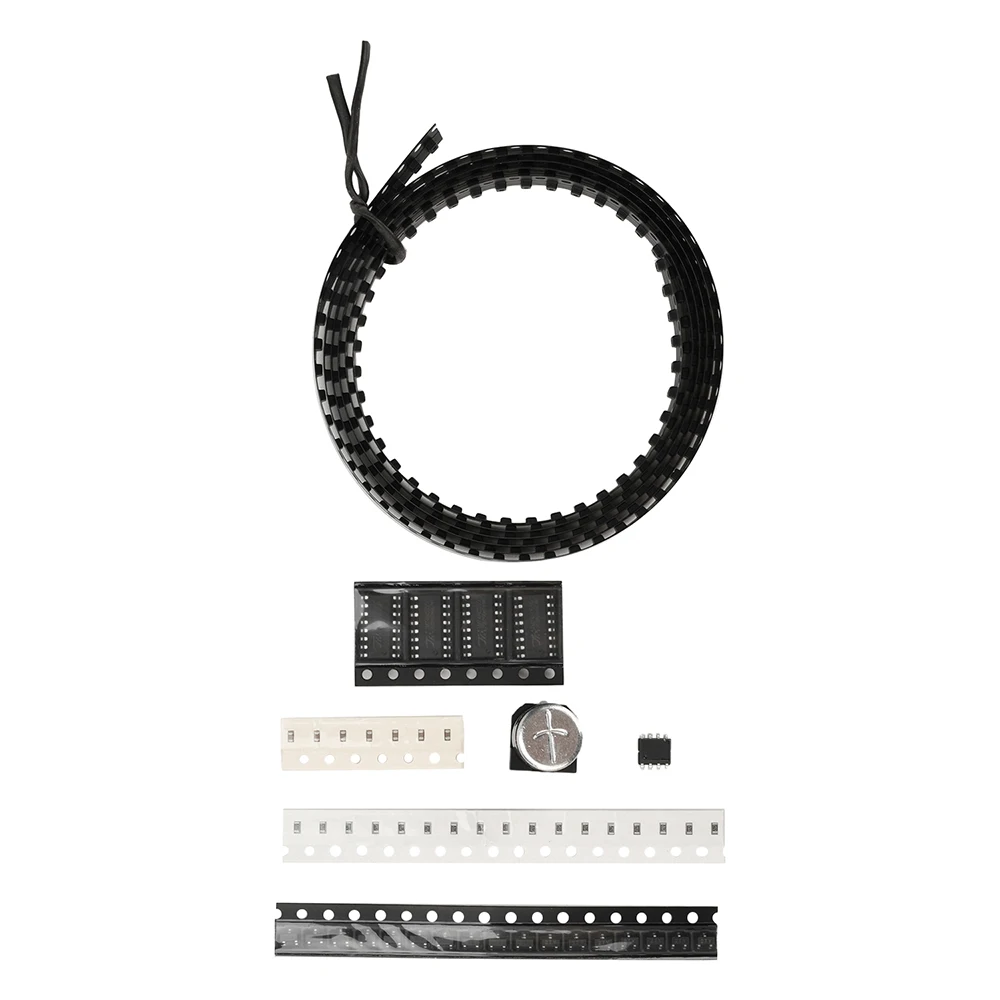

Il pacchetto include:
1x 64/256LED Display rosso LED SMD Dot Matrix Schermo pubblicitario Kit 0-9 Display digitale Divertimento Kit elettronico fai da te Pratica di saldatura
