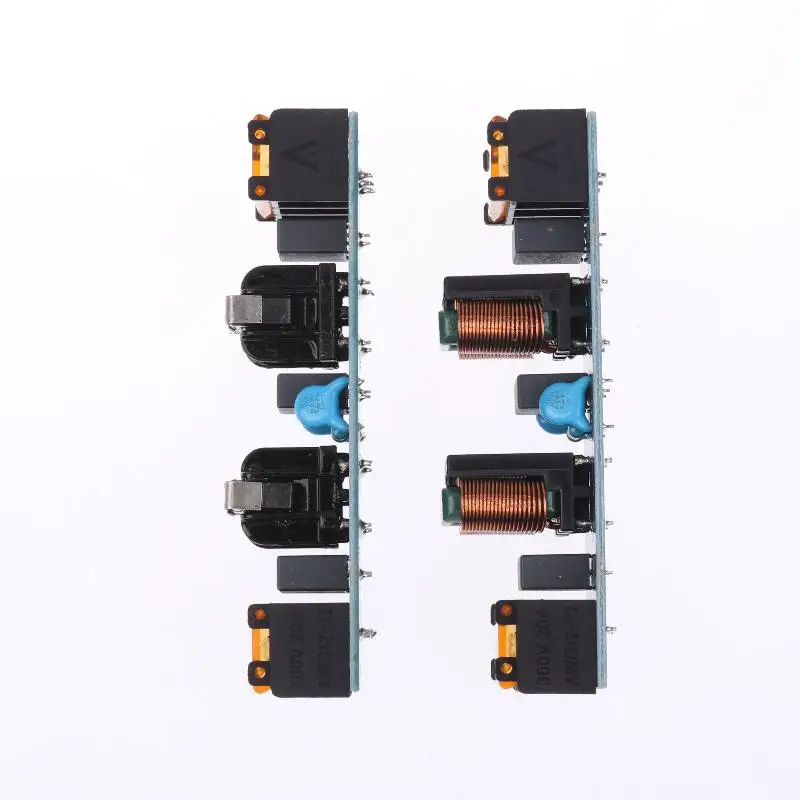

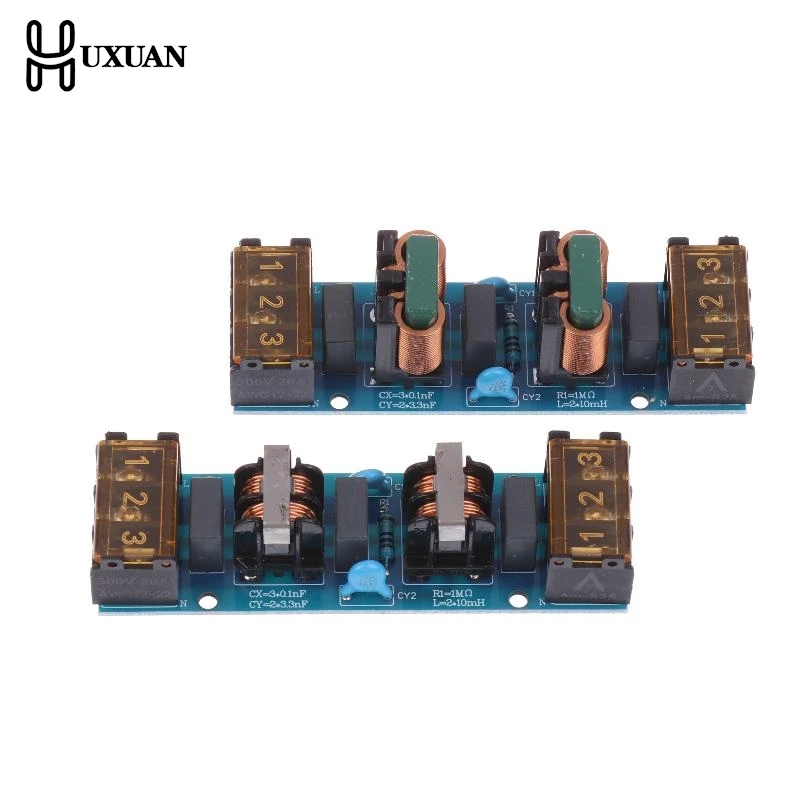

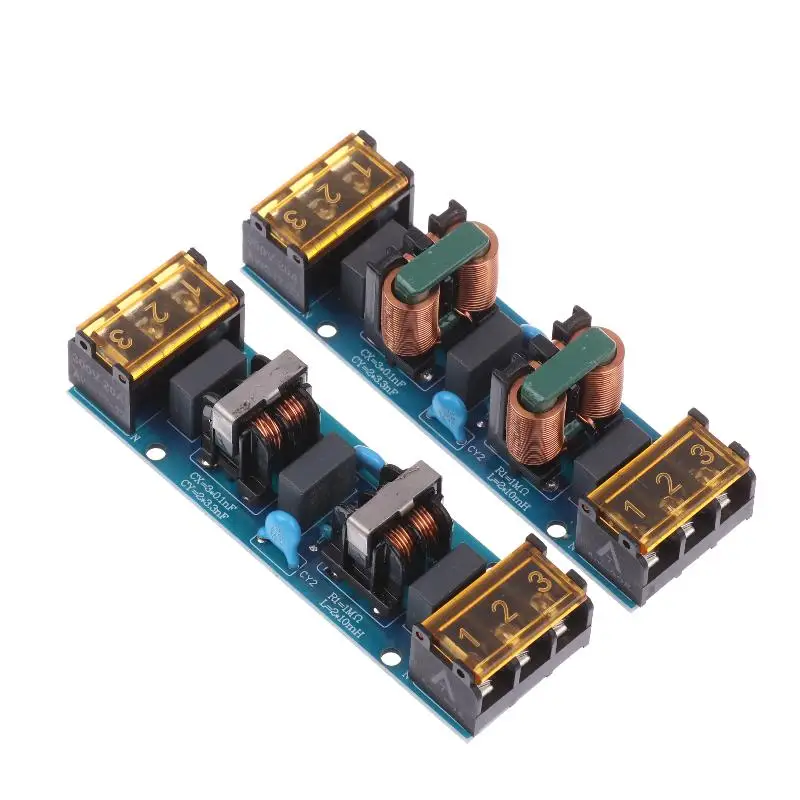

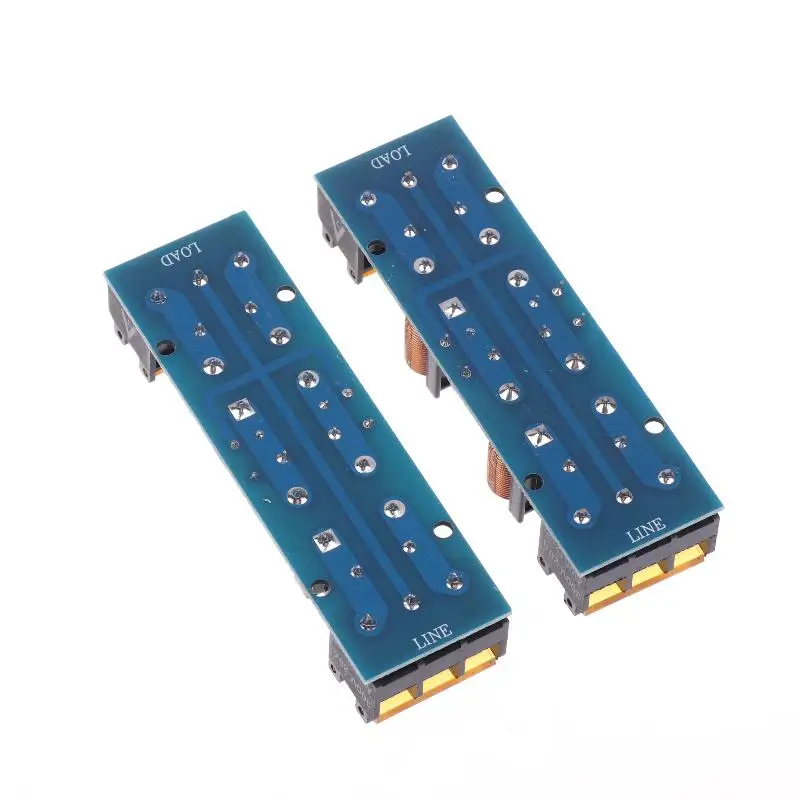

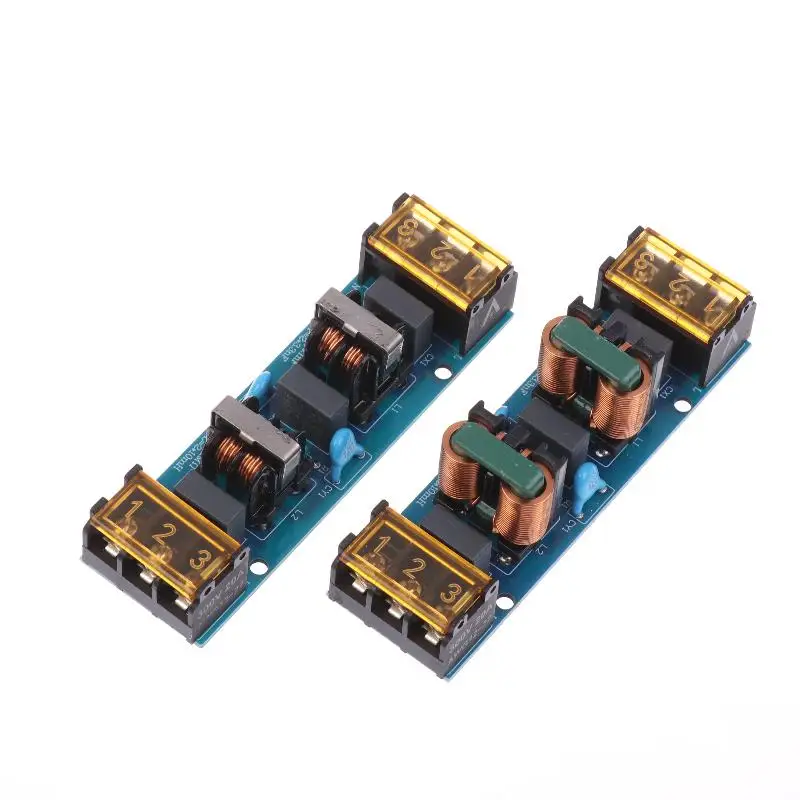

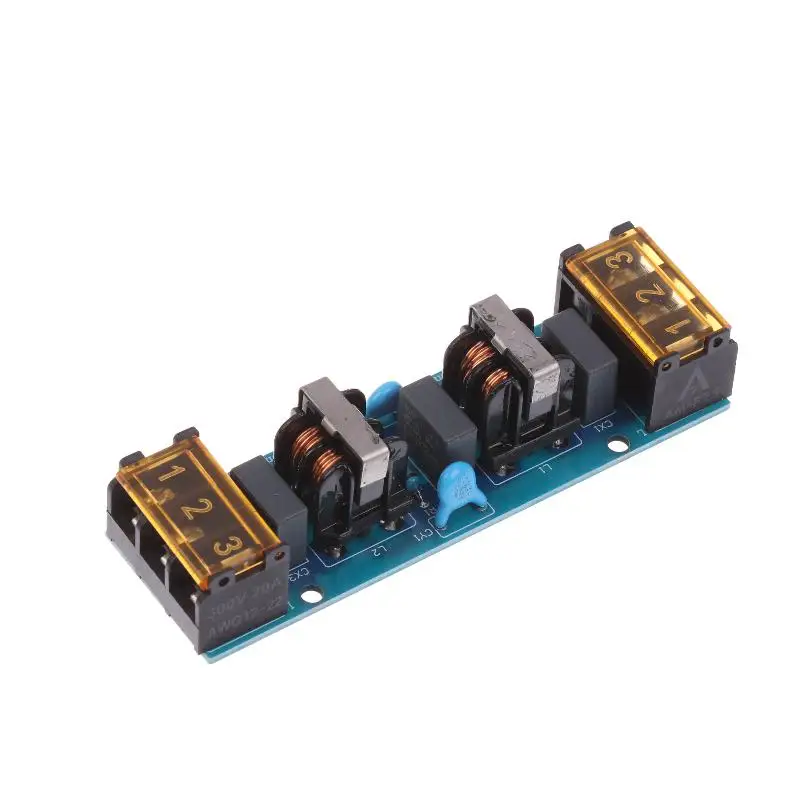

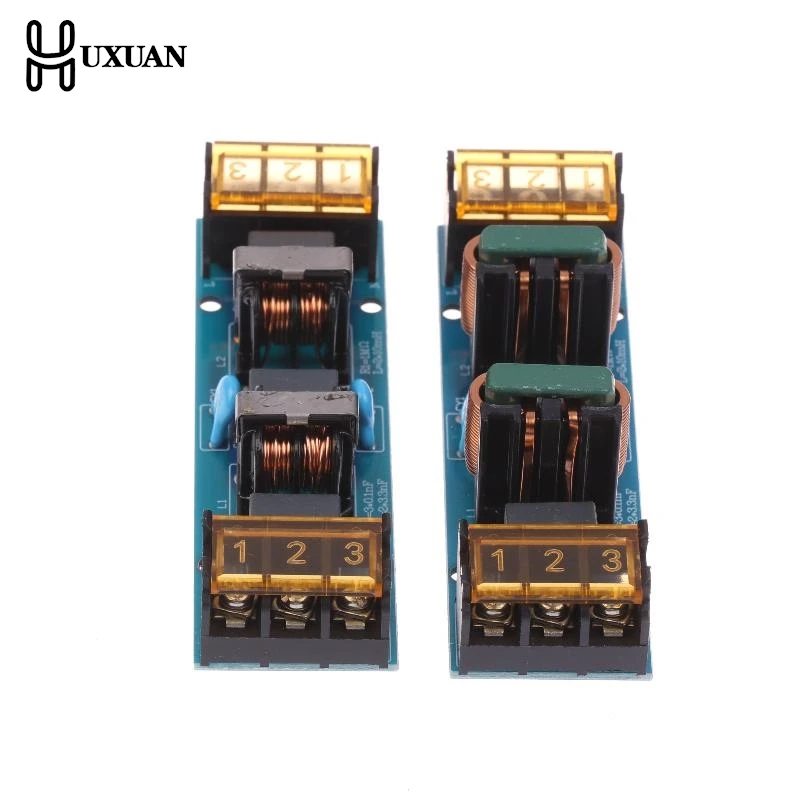

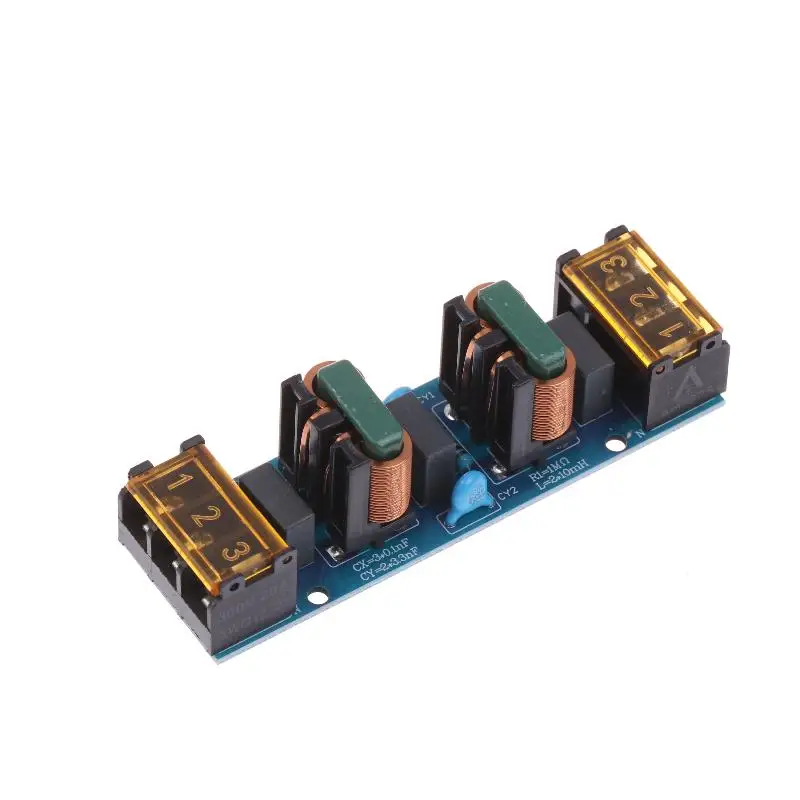

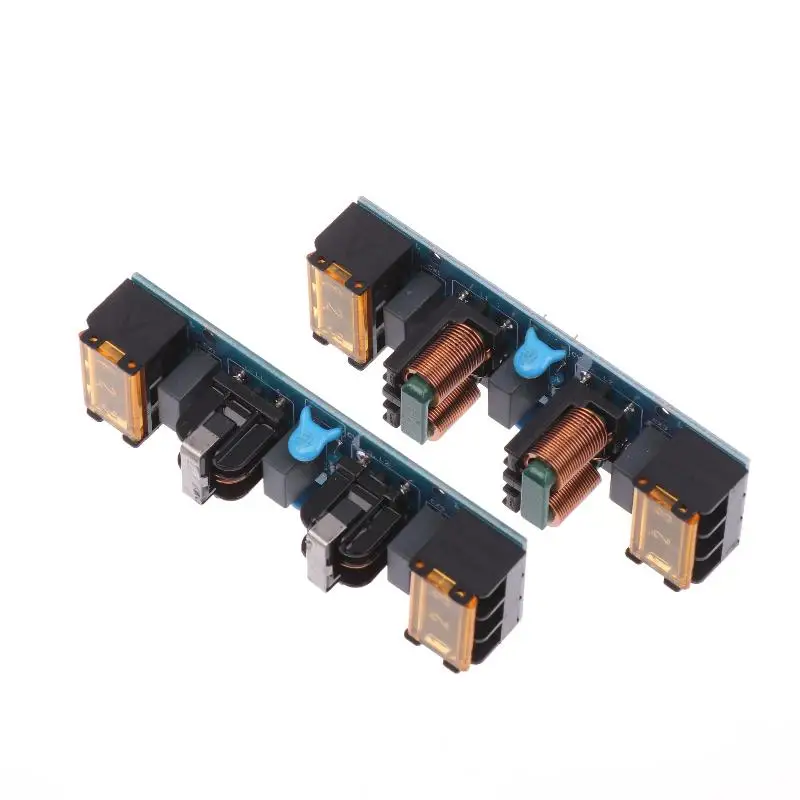

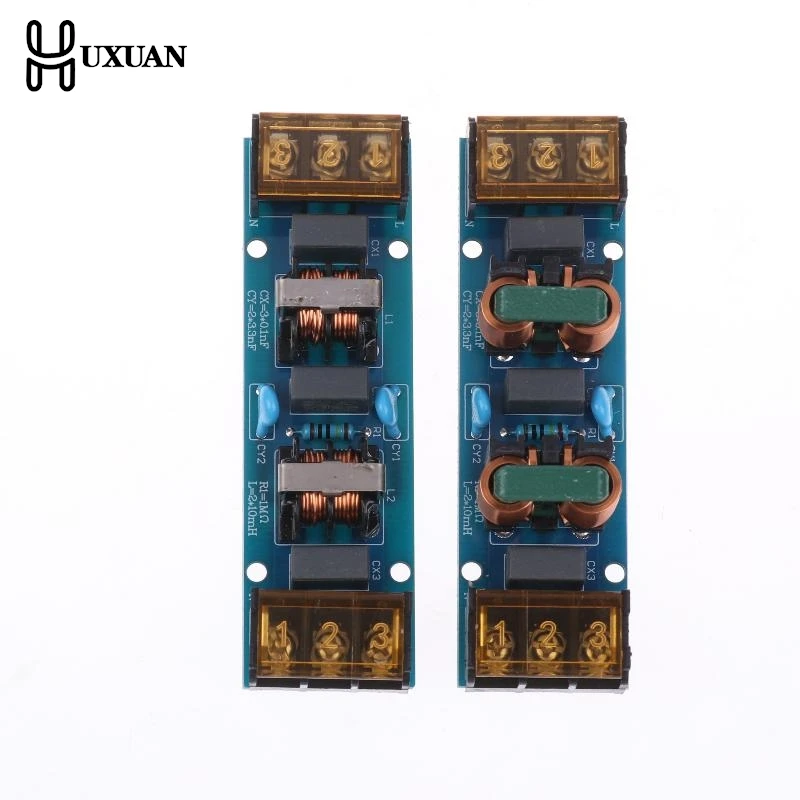

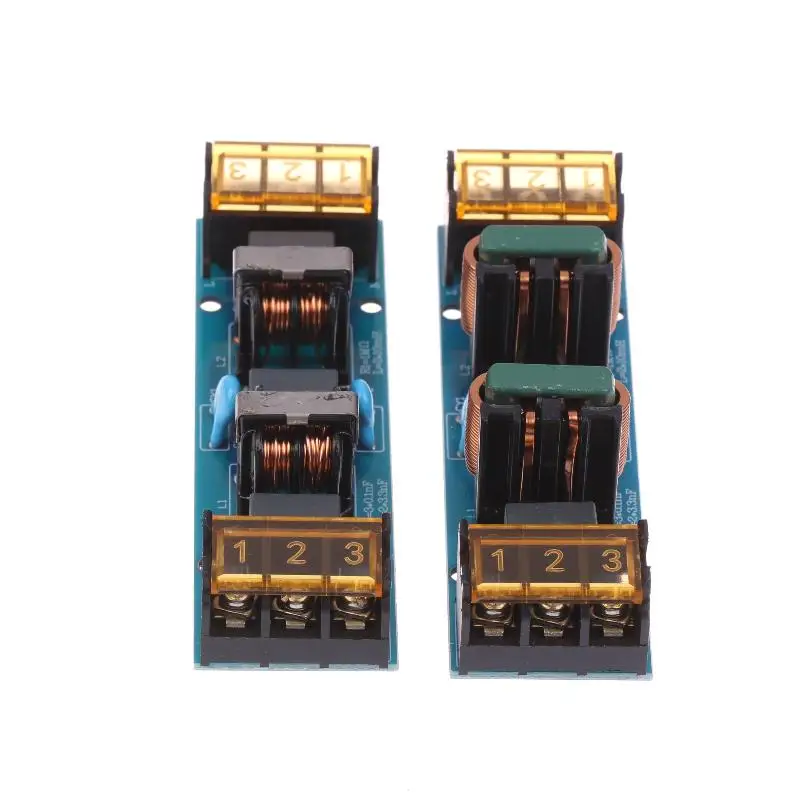

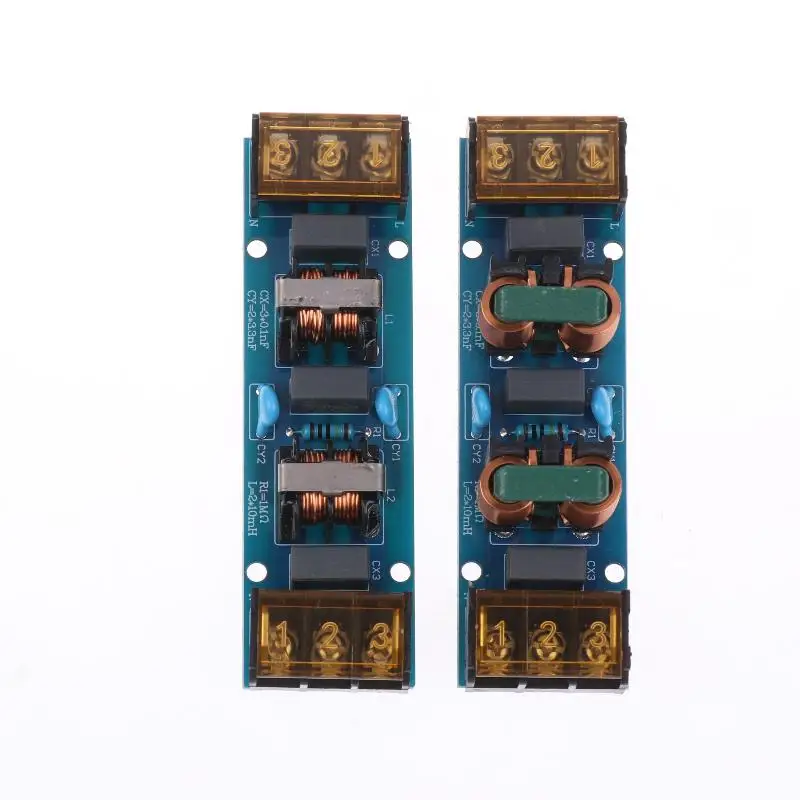

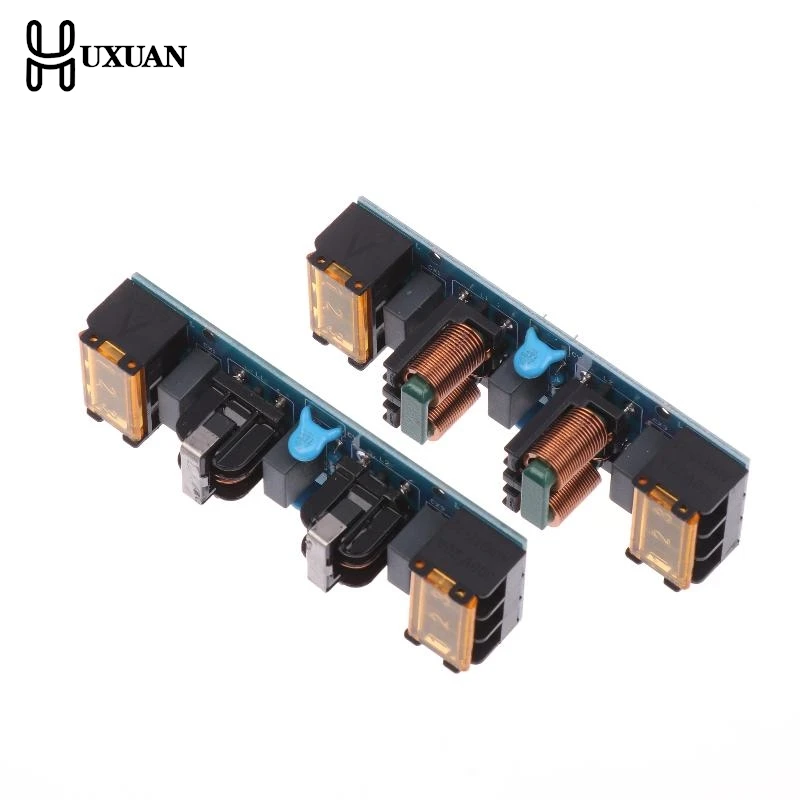

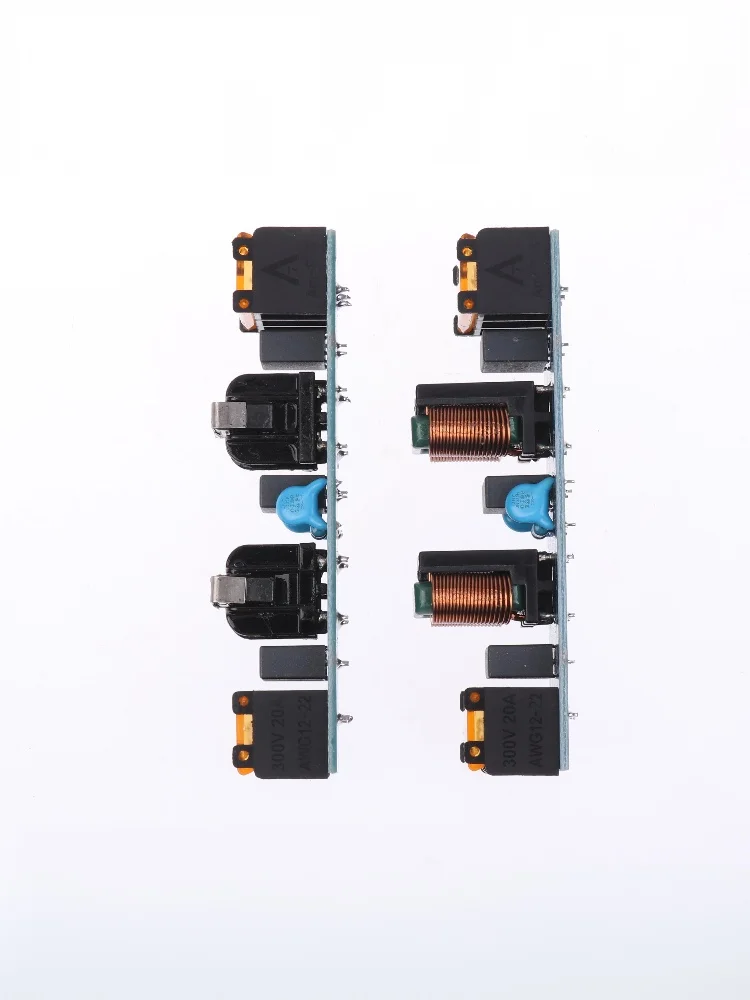

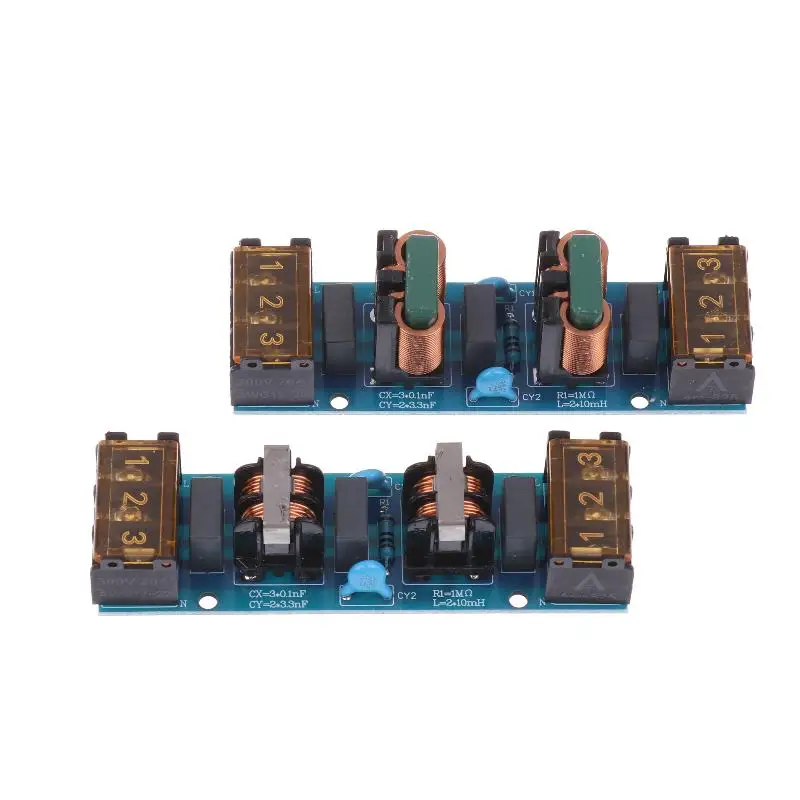

Descrizione del prodotto:
Il filtro EMI dell’alimentatore è un filtro passa-basso reattivo installato all’ingresso di alimentazione dell’apparecchiatura elettronica.Non solo può sopprimere le interferenze del rumore trasmesse attraverso la linea elettrica della rete elettrica, ma anche sopprimere il segnale di interferenza ad alta frequenza generato dall’apparecchiatura elettronica stessa dall’entrare nella rete elettrica e dall’intreccio delle apparecchiature elettroniche.Pertanto, l’EMI è diventato un dispositivo indispensabile per l’installazione delle apparecchiature elettroniche.
Il rumore dell’alimentatore è un tipo di interferenza elettromagnetica e il suo spettro di rumore condotto è di circa 10 kHz~30 MHz, fino a 150 MHz.A seconda delle diverse direzioni di propagazione, il rumore dell’alimentatore può essere diviso in due categorie: una è l’interferenza esterna introdotta dalla linea di alimentazione, e il rumore generato dalle apparecchiature elettroniche e condotto attraverso la linea elettrica.Ciò mostra che il rumore appartiene a un segnale di interferenza bidirezionale e che l’apparecchiatura elettronica è sia oggetto di interferenza acustica che di una fonte di rumore.Dalle caratteristiche di formazione, l’interferenza acustica è divisa in due tipi: interferenza in modalità serie e interferenza in modalità comune.L’interferenza in modalità serie è il rumore tra due linee elettriche (denominato linea a linea).L’interferenza in modo comune è il rumore tra due linee elettriche e la terra (denominato linea a terra).Pertanto, il filtro anti-interferenza elettromagnetica deve soddisfare i requisiti di compatibilità elettromagnetica (EMC) e deve essere un filtro RF bidirezionale.Da un lato, dovrebbe filtrare le interferenze elettromagnetiche esterne introdotte dalla linea di alimentazione CA e, a portata di mano, può anche impedire all’apparecchiatura di emettere interferenze acustiche verso l’esterno, in modo da non compromettere il normale funzionamento delle apparecchiature elettroniche nello stesso ambiente elettromagnetico.Inoltre, il filtro di interferenze elettromagnetiche ha un effetto soppressivo sia sulle interferenze in modalità serie che su quella comune.
Nota:
La selezione del filtro EMI dovrebbe considerare la tensione operativa, la corrente operativa e il valore della tensione di resistenza
Il filtro EMI deve essere installato all’ingresso di alimentazione per ridurre le interferenze delle radiazioni
È meglio utilizzare un cavo a doppia colla per la linea di collegamento del filtro EMI, che può eliminare alcuni segnali di interferenza ad alta frequenza
Le linee di ingresso e uscita del filtro EMI non devono essere parallele e è necessario mantenere una certa distanza per garantire il funzionamento del filtro
Il punto E del filtro EMI e il guscio del telaio devono essere in buon contatto e il filo di terra deve essere collegato
Quantità nella confezione: 1 pezzo
Nota:

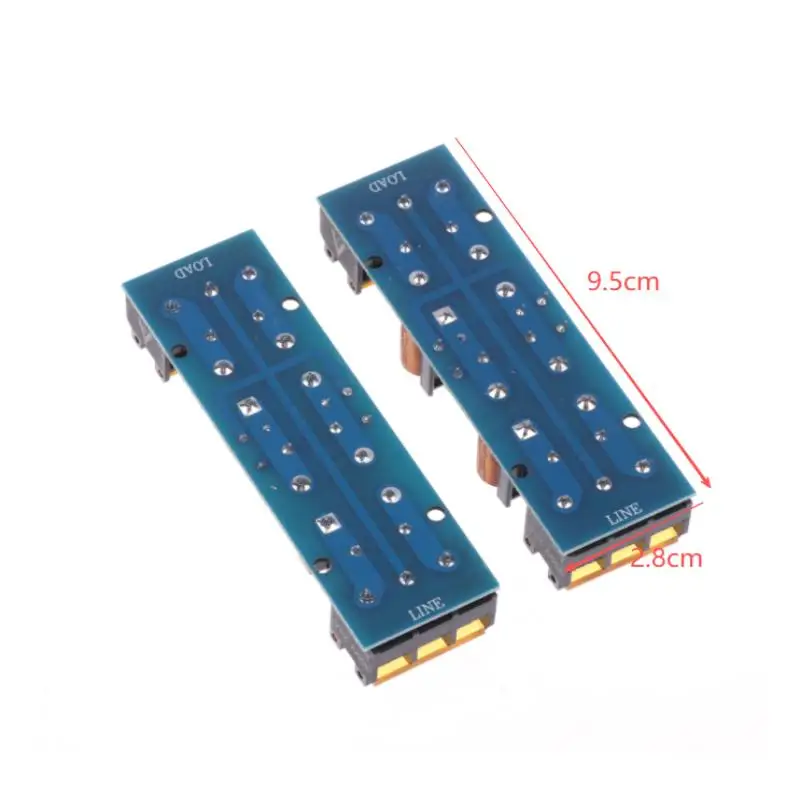

Si prega di consentire differenze del 2%-3% dovute alla misurazione manuale.Le dimensioni sopra indicate sono solo di riferimento.
Poiché computer diversi visualizzano colori diversi, grazie per la comprensione, il colore effettivo del prodotto potrebbe essere leggermente diverso dall’immagine.
