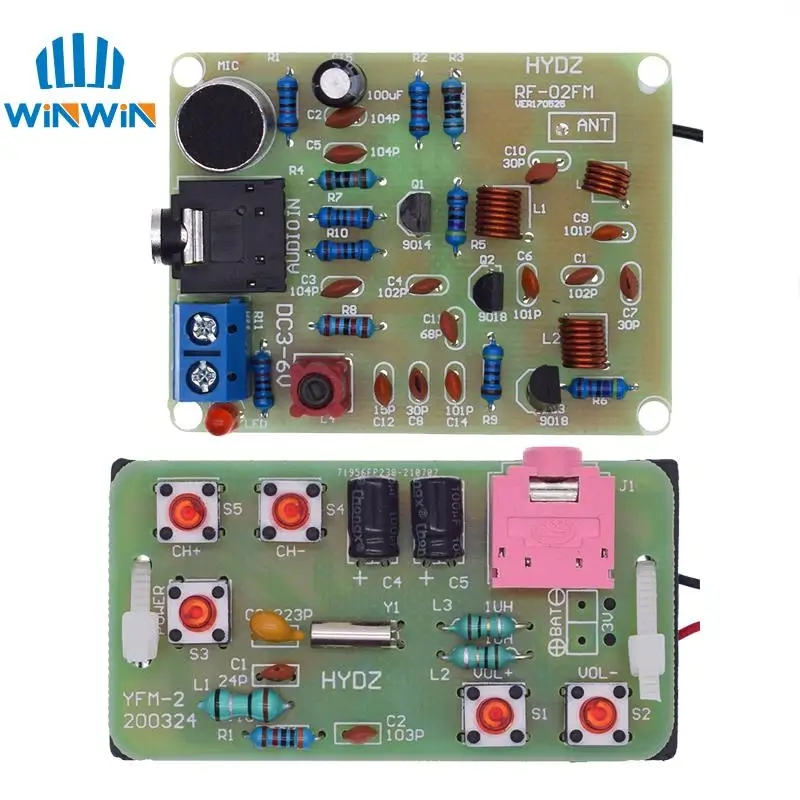

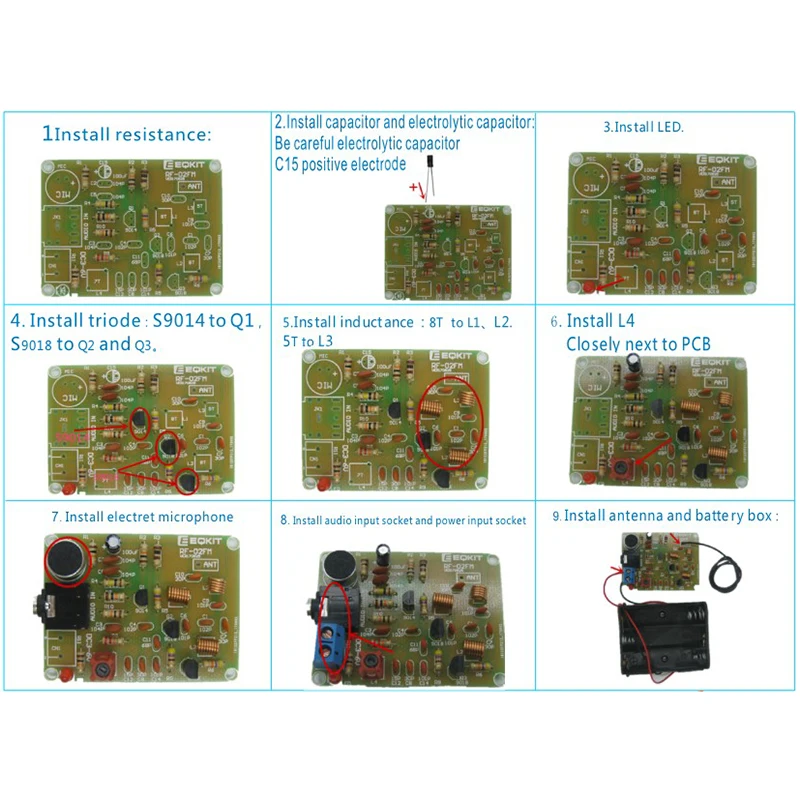

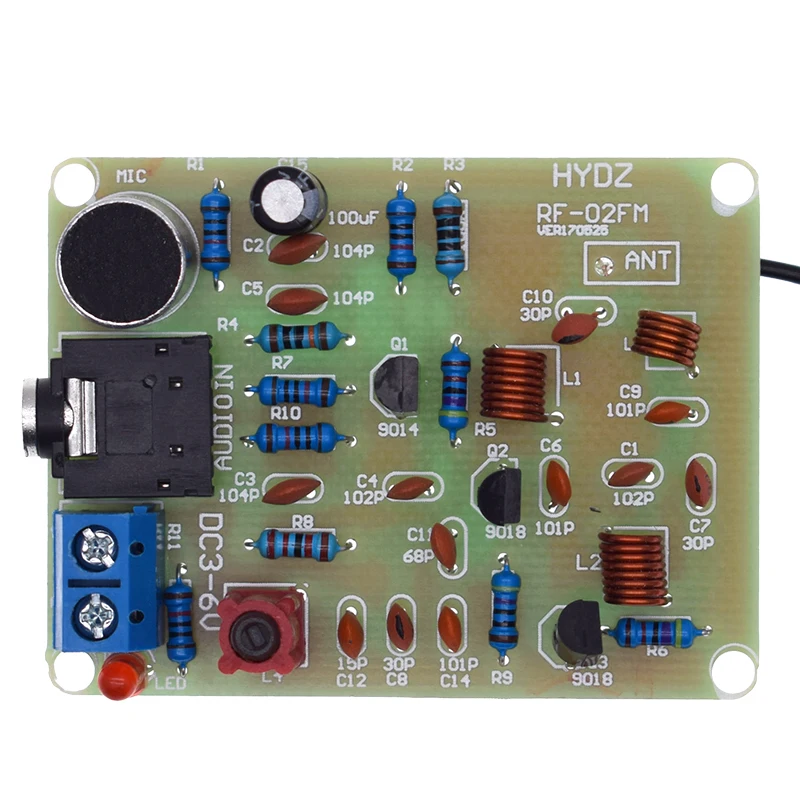

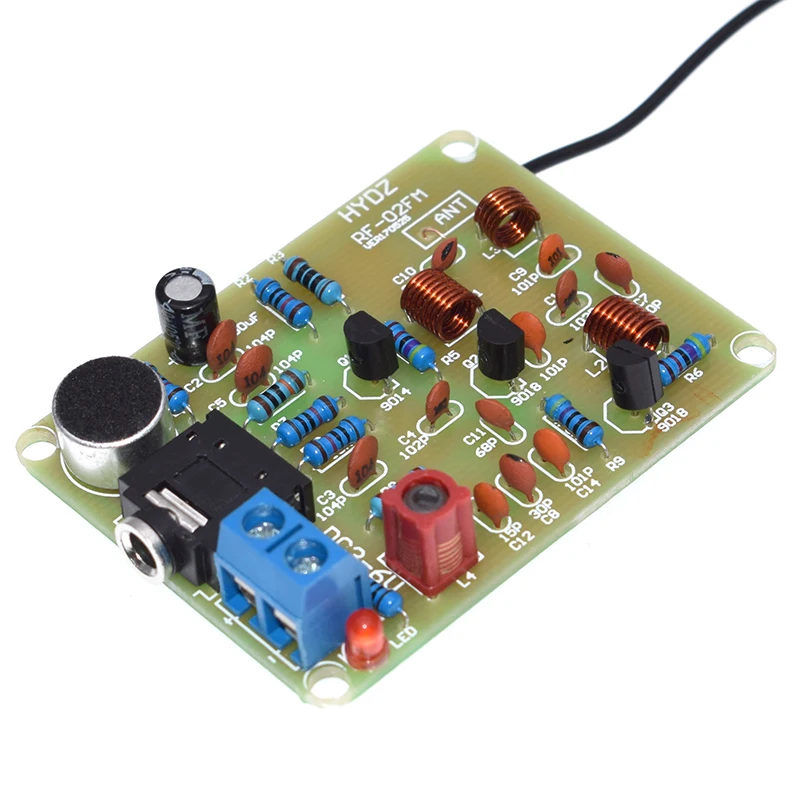

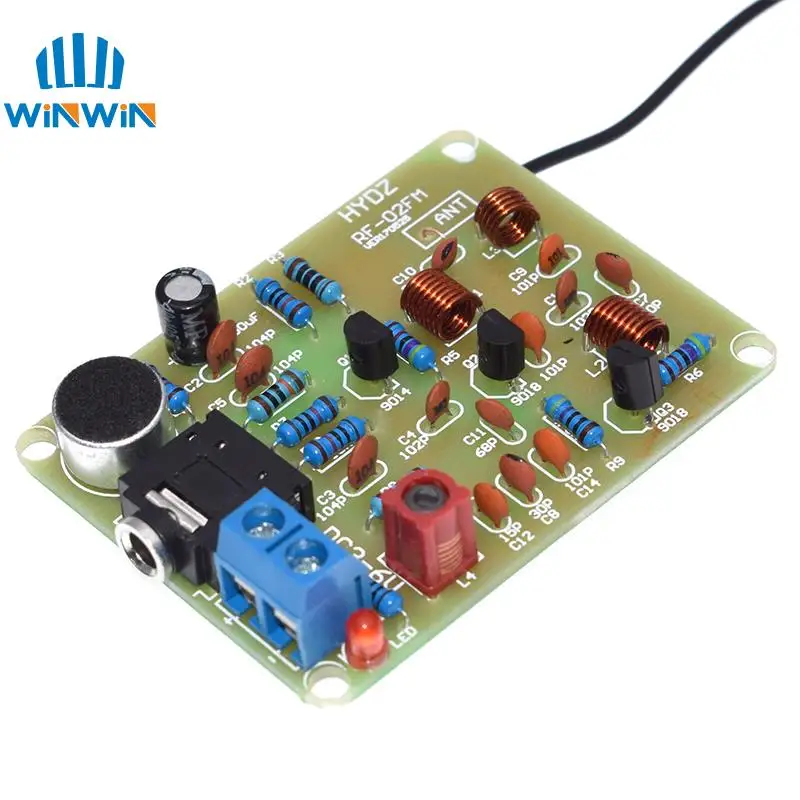

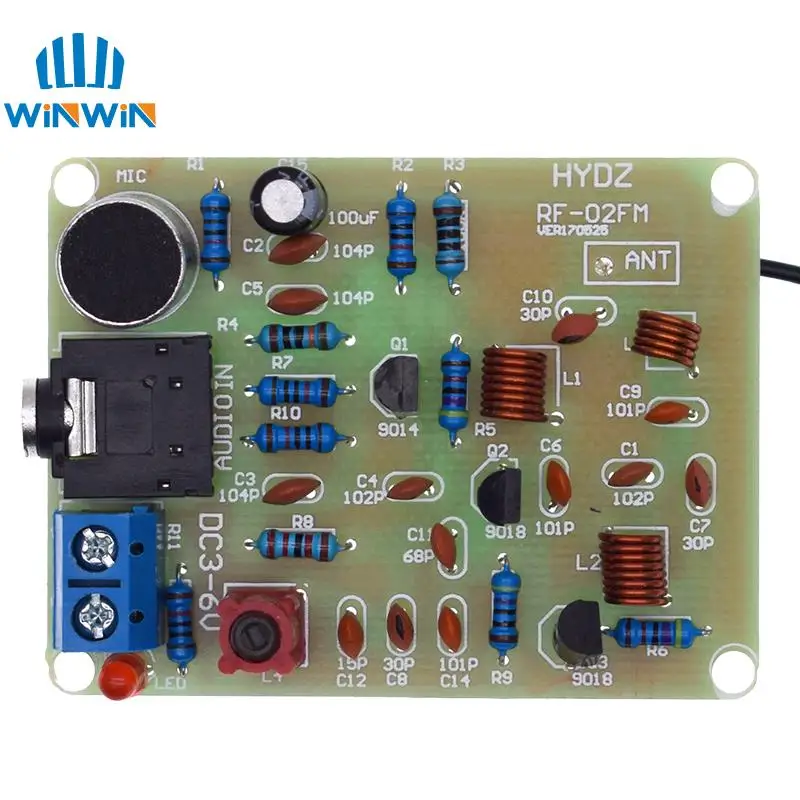

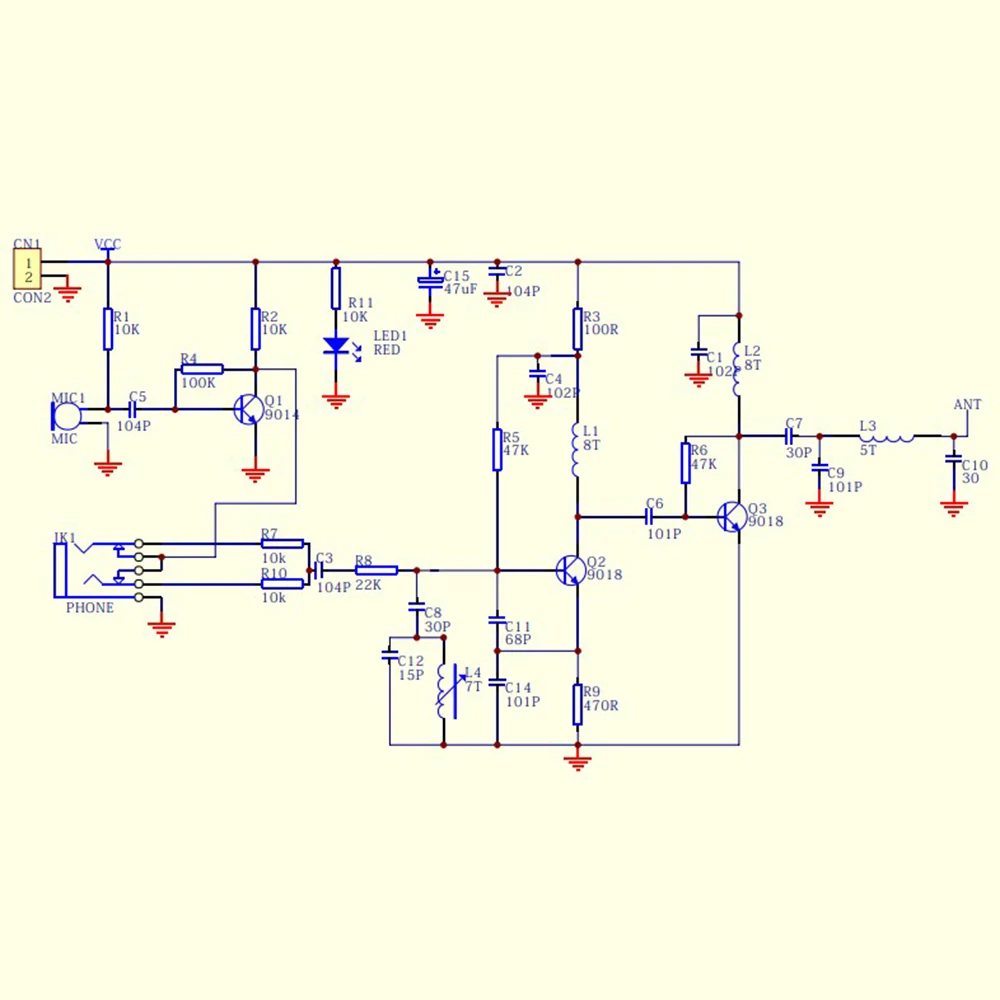

88-108 MHz Kit FAI DA TE Trasmettitore Radio FM e Modulo Ricevitore Modulazione di Frequenza Stereo Ricevente Circuito PCB

Kit Fai-da-te Radio Stereo FM 76-108MHz Modulo Ricevitore FM Wireless Progetto di Elettronica per Pratica di Saldatura Modulazione di Frequenza DC 2,7V-3,3V

Nota: non utilizzare la batteria 18650, altrimenti danneggerà l’articolo.

Descrizione:

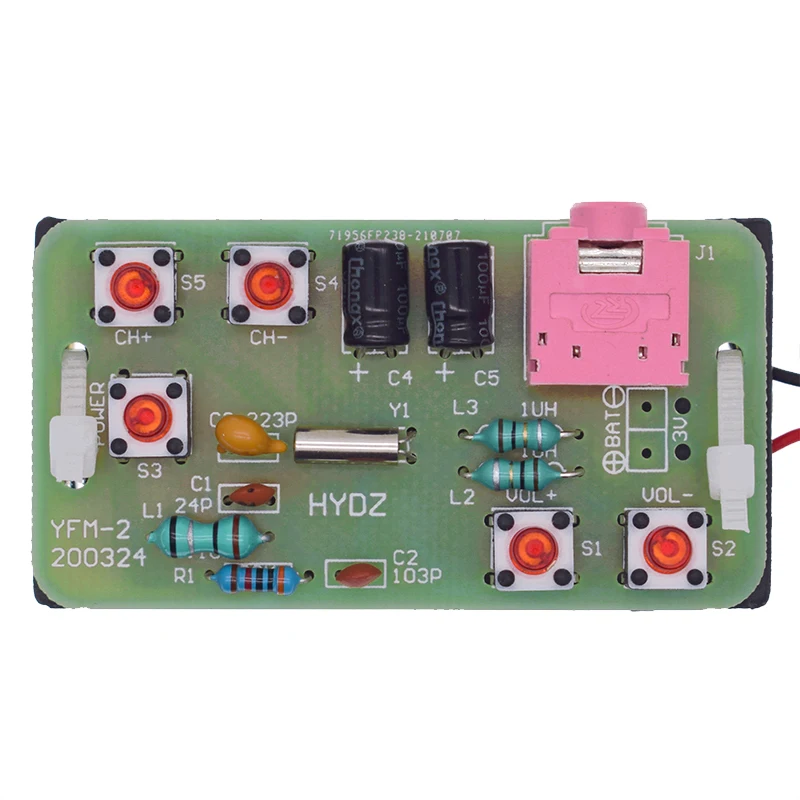

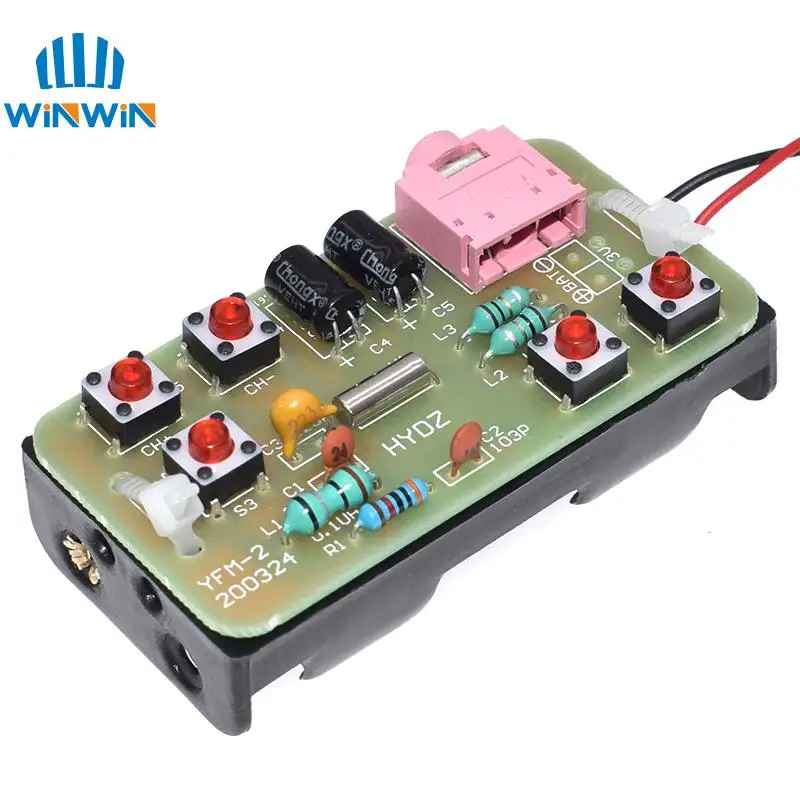

– Il circuito radio di tipo YFM-2 è molto semplice.
– Il numero totale di componenti non supera 19.
– Sebbene il numero di componenti non sia elevato, include due tipi di componenti: SMD e DIP, adatti ai principianti e agli amici che desiderano esercitarsi nella saldatura di componenti SMD.

Caratteristiche:

1>.Circuito di controllo automatico del guadagno (AGC) digitale integrato
2>. Supporta la banda di frequenza globale 76-108 Mhz
3>.Saldatura manuale fai-da-te
4>.Semplice e facile da usare
5>. Supporta la funzione di memoria radio

Parametri:

1>.Nome articolo: Kit Fai-da-te Modulo Radio FM Stereo
2>.Modalità articolo: YFM-2
Tensione di lavoro: DC 3V
4>. Corrente di lavoro: 19mA
5>. Frequenza di lavoro: 76-108 MHz
6>. Impedenza di uscita: 32 ohm
7>.Temperatura di esercizio: -40℃~85℃
8>.Umidità di lavoro: 0%~95%RH
9>.Dimensioni (installate): 57*32*20 mm

Applicabile:

1>. Formazione sulle competenze di saldatura
2>. Studente scuola
3>.Produzione fai-da-te
4>.Progettazione del progetto
5>. Competizione elettronica
6>. Progettazione per laurea
7>. Collezione di artigianato
8>.Decorazione della casa
9>. Collezione di souvenir

Suggerimenti per l’installazione:

1>.L’utente deve prima preparare lo strumento di saldatura.
2>.Sii paziente fino al completamento dell’installazione.
3>. Il pacchetto è un kit fai-da-te. È necessario completare l’installazione da parte dell’utente.
4>. Il saldatore non deve toccare i componenti per un periodo prolungato (1.0 secondo), altrimenti si rischia di danneggiarli.
5>.Prestare attenzione al positivo e al negativo dei componenti.
6>.Vietare rigorosamente il cortocircuito.
7>. Installa preferibilmente componenti complessi.
8>.Assicurarsi che tutti i componenti siano nella giusta direzione e nel posto giusto.
9>.Si consiglia vivamente di leggere il manuale di installazione prima di iniziare l’installazione!!!

Passaggi di installazione (si prega di pazientare durante l’installazione!!!):

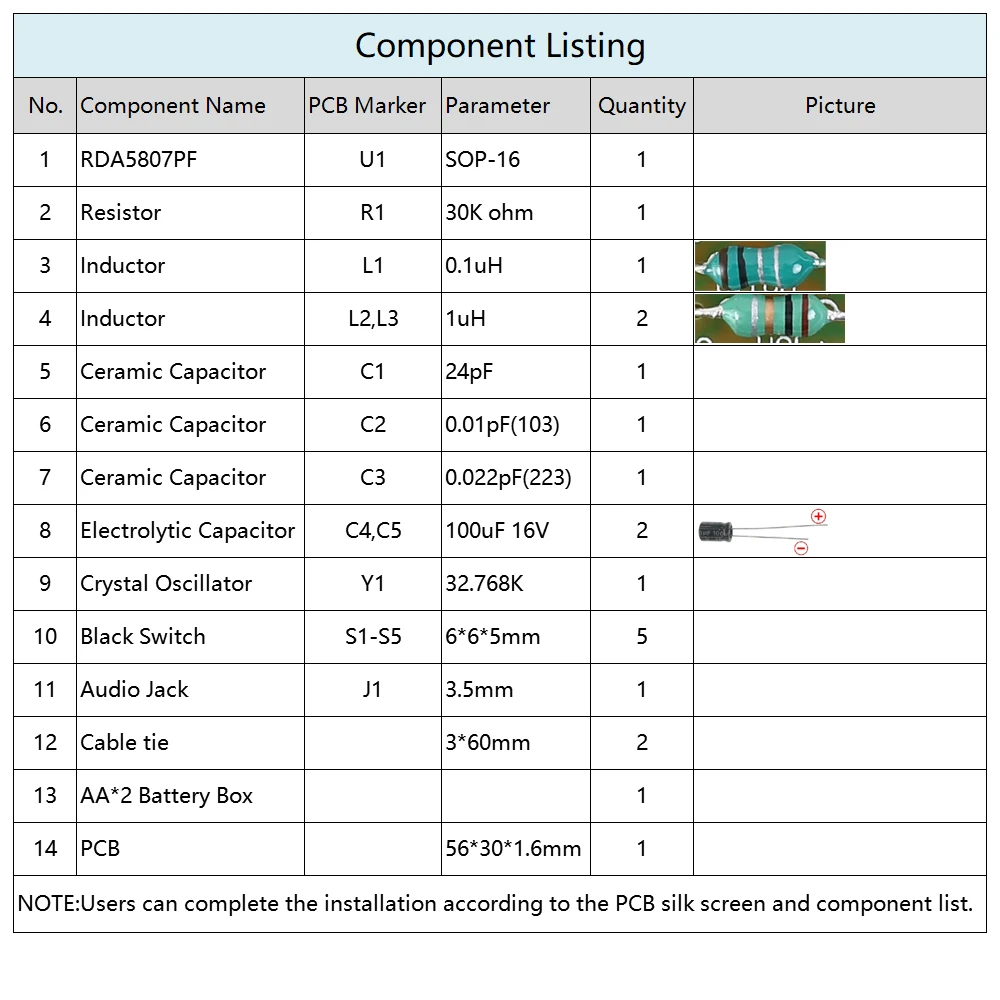

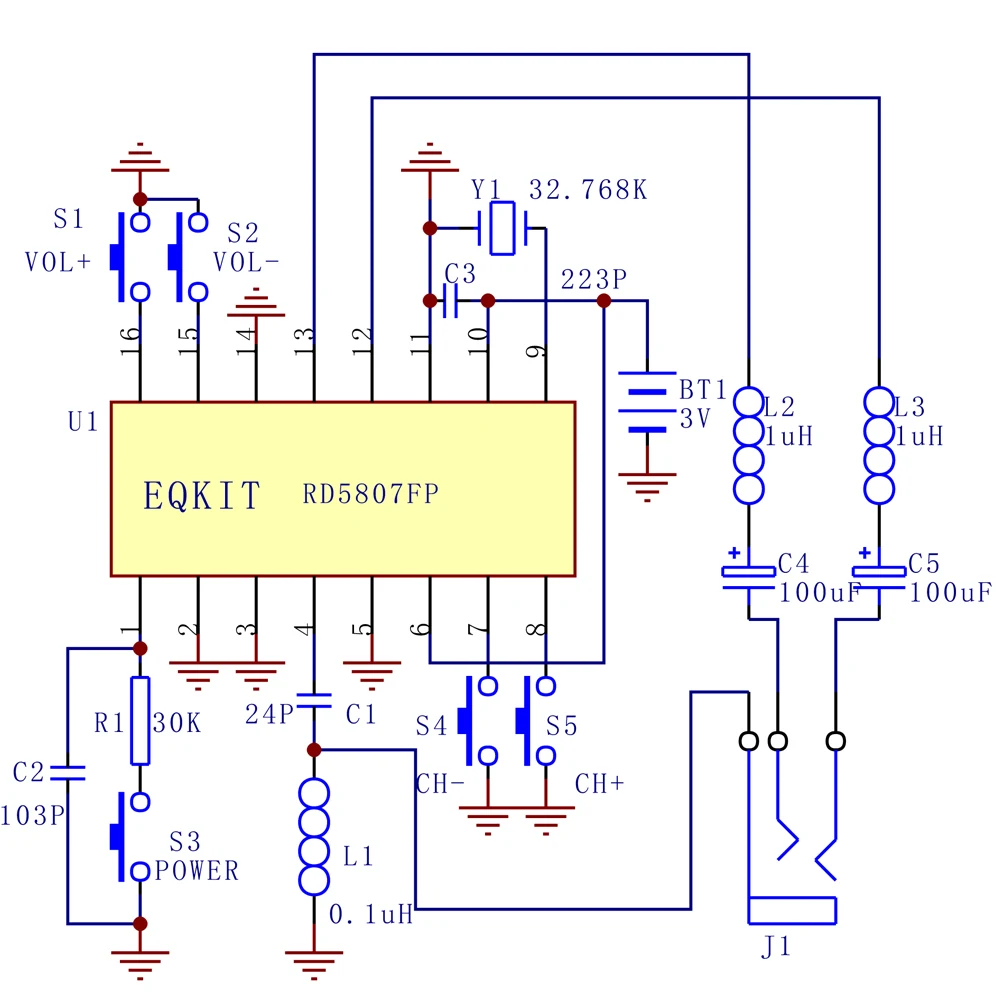

1>. Passaggio 1: Installare 1 pezzo di SOP-16 RDA5807PF al posto di U1. C’è un punto su un angolo del circuito integrato e un pad rettangolare sul PCB dove il Pin1 del circuito integrato può essere posizionato. Questi due segni corrispondono tra loro e vengono utilizzati per specificare la direzione di installazione del circuito integrato.
2>.Passaggio 2: installare 1 resistore da 30K ohm su R1.
Fase 3: Installa 1 induttore da 0,1uH in L1.
4>. Passo 4: Installare 2 induttori da 1uH in L2, L3.
5>.Passaggio 5: installare 1 oscillatore a cristallo da 32,768 KHz su Y1.
6>.Passaggio 6: installare 1 condensatore ceramico da 24 pF su C1.
7>.Passaggio 7: installare 1 condensatore ceramico da 0,01 pF (103) su C2.
Passaggio 8: Installa 1 pezzo di condensatore ceramico da 0,022pF (223) al punto C3.
Passaggio 9: Installare 5 interruttori da 6*6*5 mm nei punti S1-S5.
10>. Passo 10: Installare 1 pz di condensatore elettrolitico 100uF 16V in C4, C5. Prestare attenzione ai poli positivo e negativo. Il pin più corto è il polo negativo.
Passaggio 11: Installa 1 pezzo di jack audio da 3,5 mm su J1.

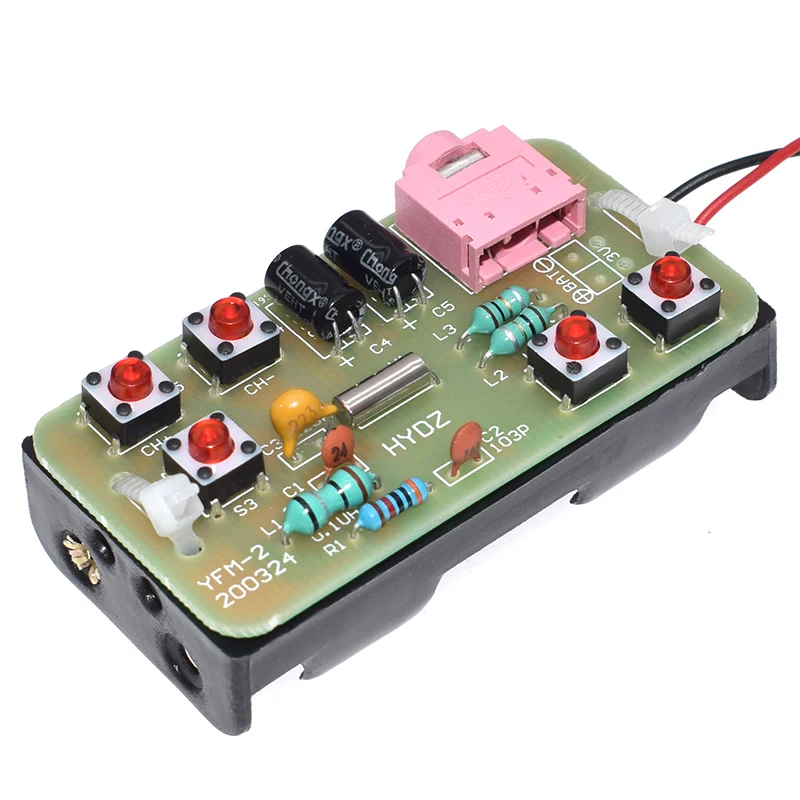

12>.Passaggio 12: collegare la scatola della batteria. Prestare attenzione al positivo e al negativo.
13>.Passaggio 13: utilizzare una fascetta per fissare la scatola della batteria.
14>.Passaggio 14: collegarsi all’alimentazione e godersi l’effetto.
