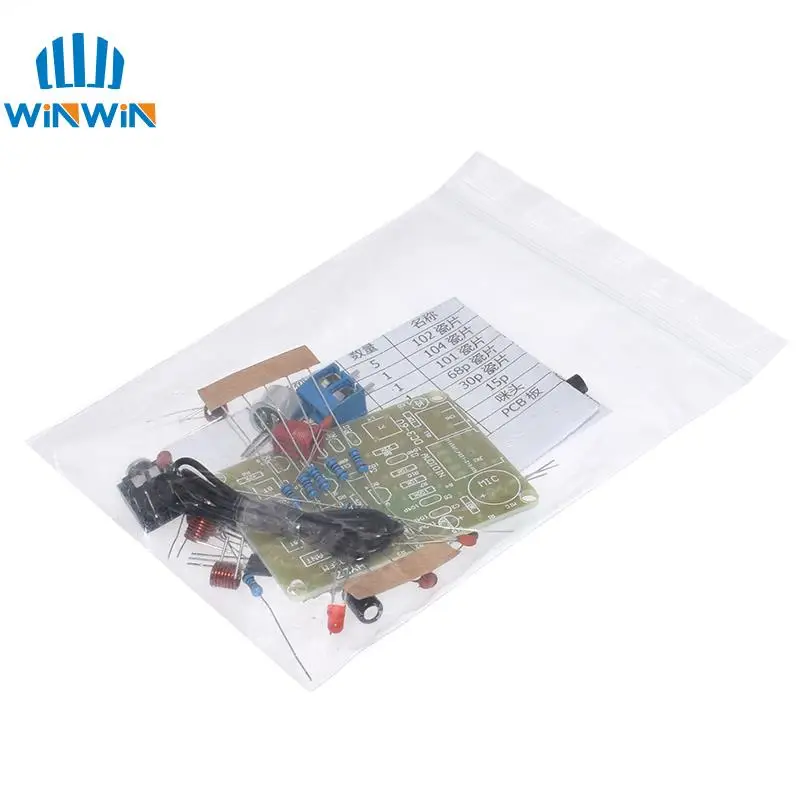

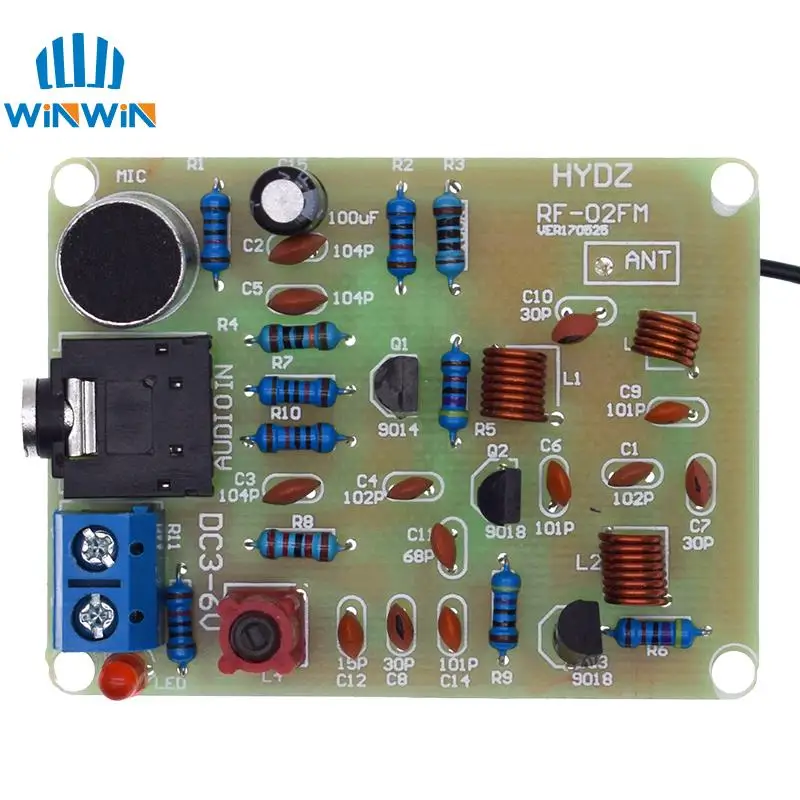

Kit fai da te 88-108 MHz Modulo trasmettitore e ricevitore radio FM Modulazione di frequenza Circuito PCB di ricezione stereo
Descrizione:
1.Modello: RF-02FM
2.Corrente operativa: 5-15 mA
3.Tensione operativa: CC 3-6 V
4.Distanza di trasmissione: 5-50 m
5.Frequenza di trasmissione: 88-108 MHz
6.Ingresso audio: -15 dB (max)
7.Dimensioni PCB: 53 * 40 mm

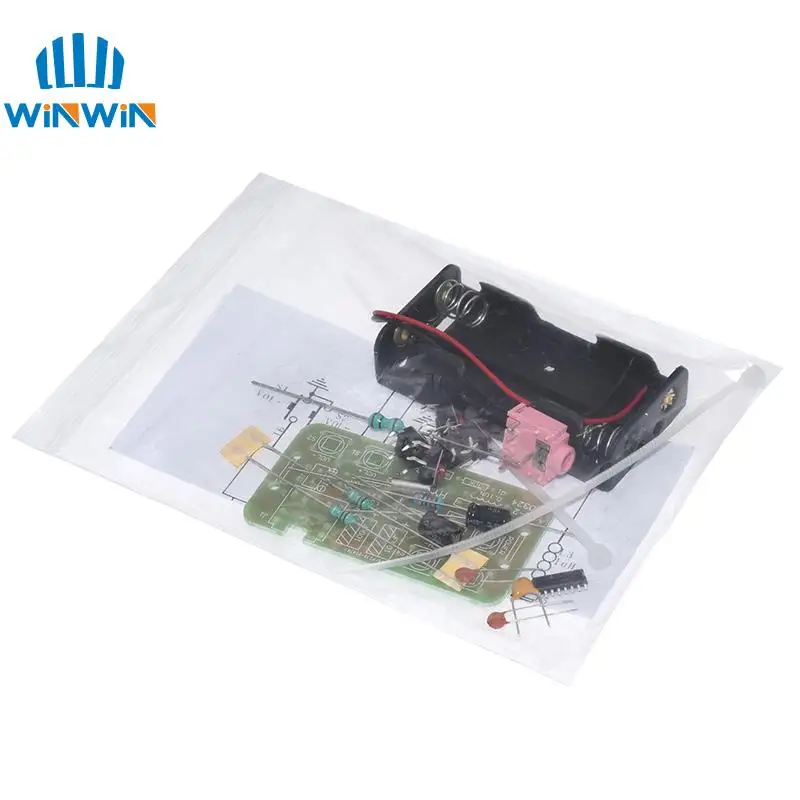

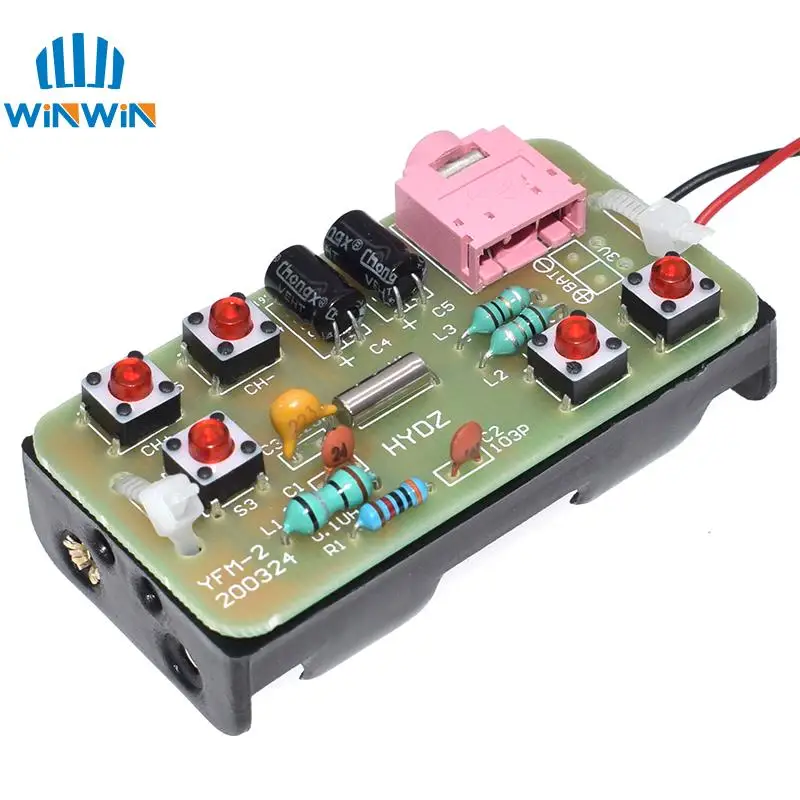

76-108 MHz Radio Stereo FM Kit fai da te Modulo ricevitore FM wireless Modulazione di frequenza Progetto di pratica di saldatura elettronica DC 2.7 V-3.3 V
Nota: non utilizzare la batteria 18650, altrimenti danneggerà l’articolo.
Descrizione:
– Il circuito radio tipo YFM-2 è molto semplice.
– Il numero totale di componenti non supera 19.
– Sebbene il numero di componenti non sia elevato, comprende due tipi di componenti: SMD e DIP adatti a principianti e amici che vogliono praticare la saldatura di componenti SMD.
Caratteristiche:
1>. Circuito digitale di controllo automatico del guadagno (AGC) integrato
2>.Supporta la banda di frequenza globale 76-108Mhz
3>.Saldatura manuale fai da te
4>.Semplice e facile da usare
5>.Supporta la funzione di memoria radio
Parametro:
1>.Nome articolo: Kit fai da te modulo radio stereo FM
2>.Modalità articolo: YFM-2
3>.Tensione di lavoro: CC 3 V
4>.Corrente di lavoro: 19 mA
5>. Frequenza di lavoro: 76-108 Mhz
6>. Impedenza di uscita: 32 ohm
7>.Temperatura di lavoro:-40℃~85℃
8>.Umidità di lavoro: 0%~95%RH
9>. Dimensioni (installato): 57 * 32 * 20 mm
Applicabile:
1>.Allenamento delle abilità di saldatura
2>.Scolastico dello studente
3>.Produzione fai da te
4>.Project Design
5>.Compressione elettronica
6>.Design della laurea
7>.Collezione artigianale
8>.Decorazione della casa
9>.Collezione souvenir
Suggerimenti per l’installazione:
1>.L’utente deve inizialmente preparare lo strumento di saldatura.
2>.Si prega di pazientare fino al completamento dell’installazione.
3>.Il pacchetto è un kit fai-da-te. È necessario completare l’installazione dall’utente.
4>.Il saldatore non può toccare i componenti per un lungo periodo (1,0 secondi), altrimenti danneggerà i componenti.
5>.Presta attenzione al positivo e al negativo dei componenti.
6>.Proibire rigorosamente il cortocircuito.
7>.Installa preferenzialmente componenti complessi.
8>.Assicurarsi che tutti i componenti siano nella giusta direzione e nel posto giusto.
9>.Si consiglia vivamente di leggere il manuale di installazione prima di iniziare l’installazione!!!

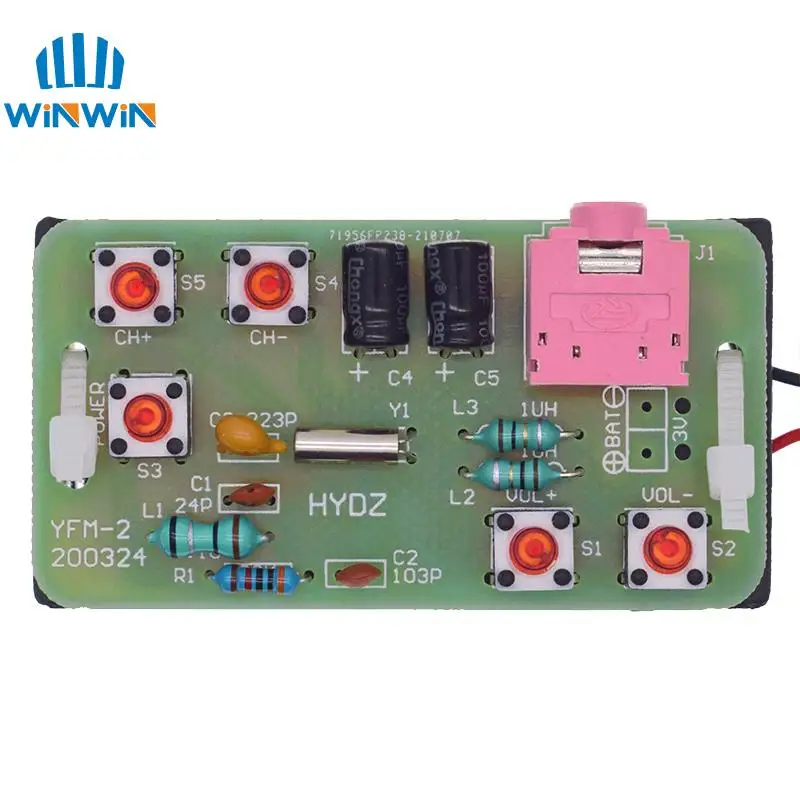

Passaggi di installazione (si prega di pazientare nell’installazione!!!):
1>.Passaggio 1: installare 1 pz SOP-16 RDA5807PF su U1.C’è un punto su un angolo dell’IC e c’è un cuscinetto rettangolare sul PCB su cui è possibile posizionare il Pin1 dell’IC.Questi due segni corrispondono tra loro e vengono utilizzati per specificare la direzione di installazione dell’IC.
2>.Passaggio 2: installare 1 resistore da 30K ohm su R1.
3>.Passaggio 3: installare 1 induttore da 0,1uH su L1.
4>.Passaggio 4: installare 2 induttori 1uH su L2,L3.
5>.Passaggio 5: installare 1 oscillatore a cristallo da 32,768 KHz su Y1.
6>.Passaggio 6: installare 1 condensatore ceramico 24pF su C1.
7>.Passaggio 7: installare 1 condensatore ceramico 0,01pF(103) a C2.
8>.Passaggio 8: installare 1 condensatore ceramico 0,022pF(223) su C3.
9>.Passaggio 9: installare 5 interruttori 6*6*5 mm su S1-S5.
10>.Passaggio 10: installare 1 condensatore elettrolitico da 100uF 16 V a C4, C5.Si prega di prestare attenzione ai poli positivo e negativo.Il perno più corto è il polo negativo.
11>.Passaggio 11: installare 1 jack audio da 3,5 mm su J1.
12>.Passaggio 12: collegare la scatola della batteria. Prestare attenzione al positivo e al negativo.
13>.Passaggio 13: utilizzare una fascetta per fissare la scatola della batteria.
14>.Passaggio 14: Collegare all’alimentazione e godersi l’effetto.
