Attenzione:
Alcune auto non possono essere utilizzate con il modello OBD. Se non sei sicuro che il nostro prodotto sia adatto alla tua auto, ti preghiamo di contattarci per verificarlo. Grazie.
L’HUD non è compatibile con auto prodotte prima del 2008. Se la tua auto è stata immatricolata prima del 2008 (incluso il 2008), ti sconsigliamo l’acquisto.
L’HUD non è compatibile con auto diesel. Se la tua auto è diesel, ti sconsigliamo l’acquisto.
I seguenti modelli di veicoli comuni non sono applicabili a OBD2:
1. non adatto per: modelli americani: non per Dodge, non per JEEP, non per Sail, non per Chrysler, modelli prodotti prima del 2004 e del 2004,
2. non adatto per: i modelli francesi e italiani non possono essere utilizzati, come ad esempio non per Fiat, non per Maserati, non per Lamborghini, non per DS, non per Peugeot, non per Citroën, non per Renault, non per Simka, non per America, ecc.
3. non adatto per: modelli giapponesi non utilizzabili includono non per Suzuki, non per Mazda 6, non per Infiniti (QX50 q50 q501), non per Toyota del 2013, non per Avanza, non per Lexus (is250, ex250, ES300H), non per Honda (jazz, CRV) e auto prodotte prima del 2008.
4. non compatibile con: Alcuni modelli sudcoreani non compatibili con Kia e Hyundai (2013 non compatibile con Hyundai non compatibile con Sonata, 2017 non compatibile con Kia non compatibile con Soul PS, ecc.)
5. non adatto per: veicoli a benzina, elettrici, ibridi e diesel, pickup, camper, auto modificate con computer di bordo, tutti i modelli di marca non adatti per Swiss, non adatti per Volvo, non adatti per il Gruppo Chrysler e non adatti per il Gruppo Fiat.

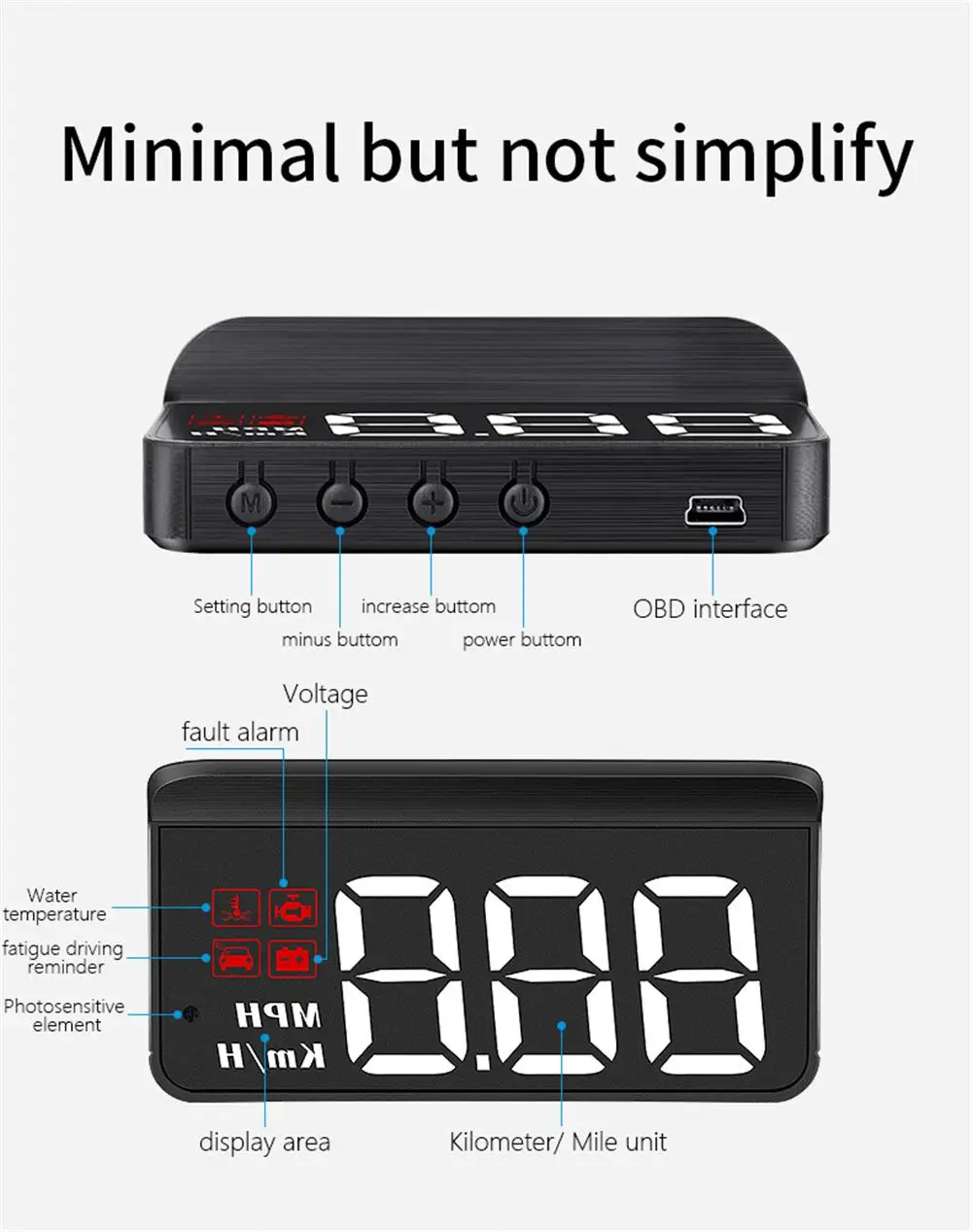

Funzione:

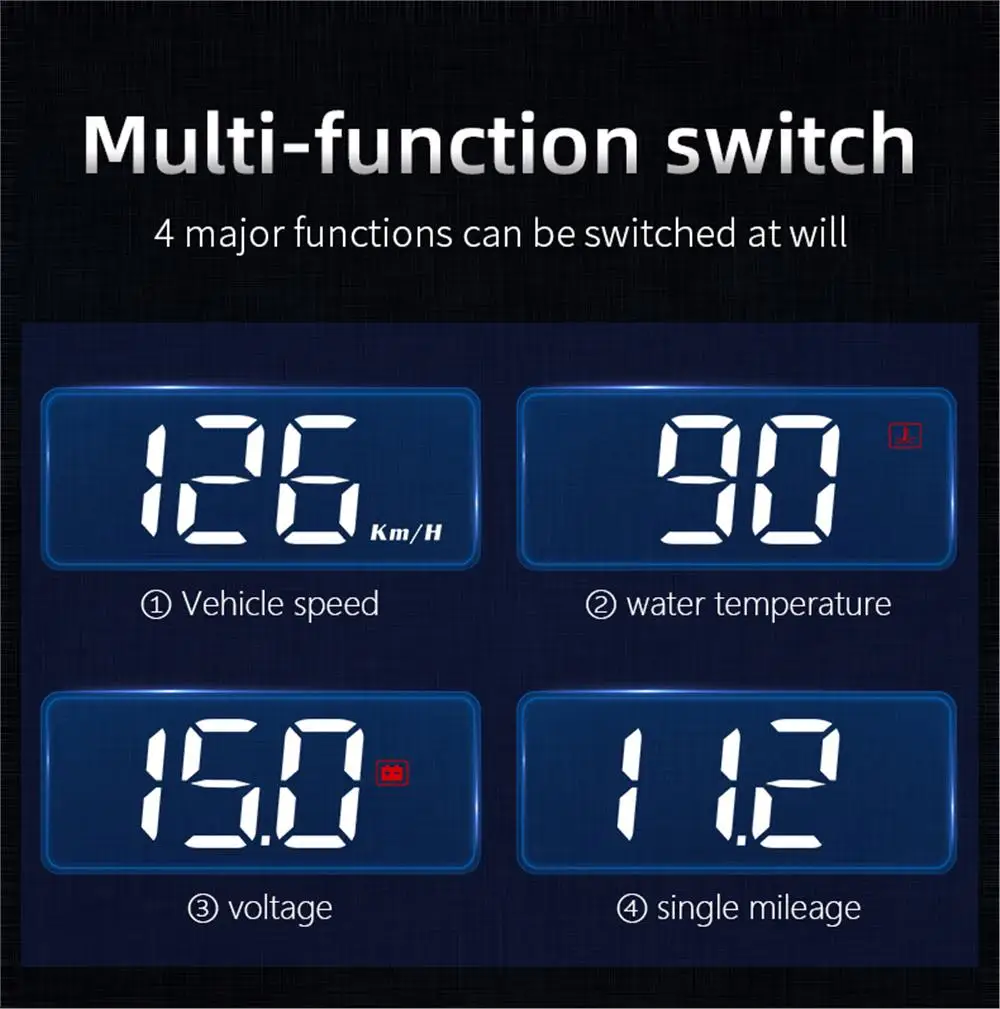

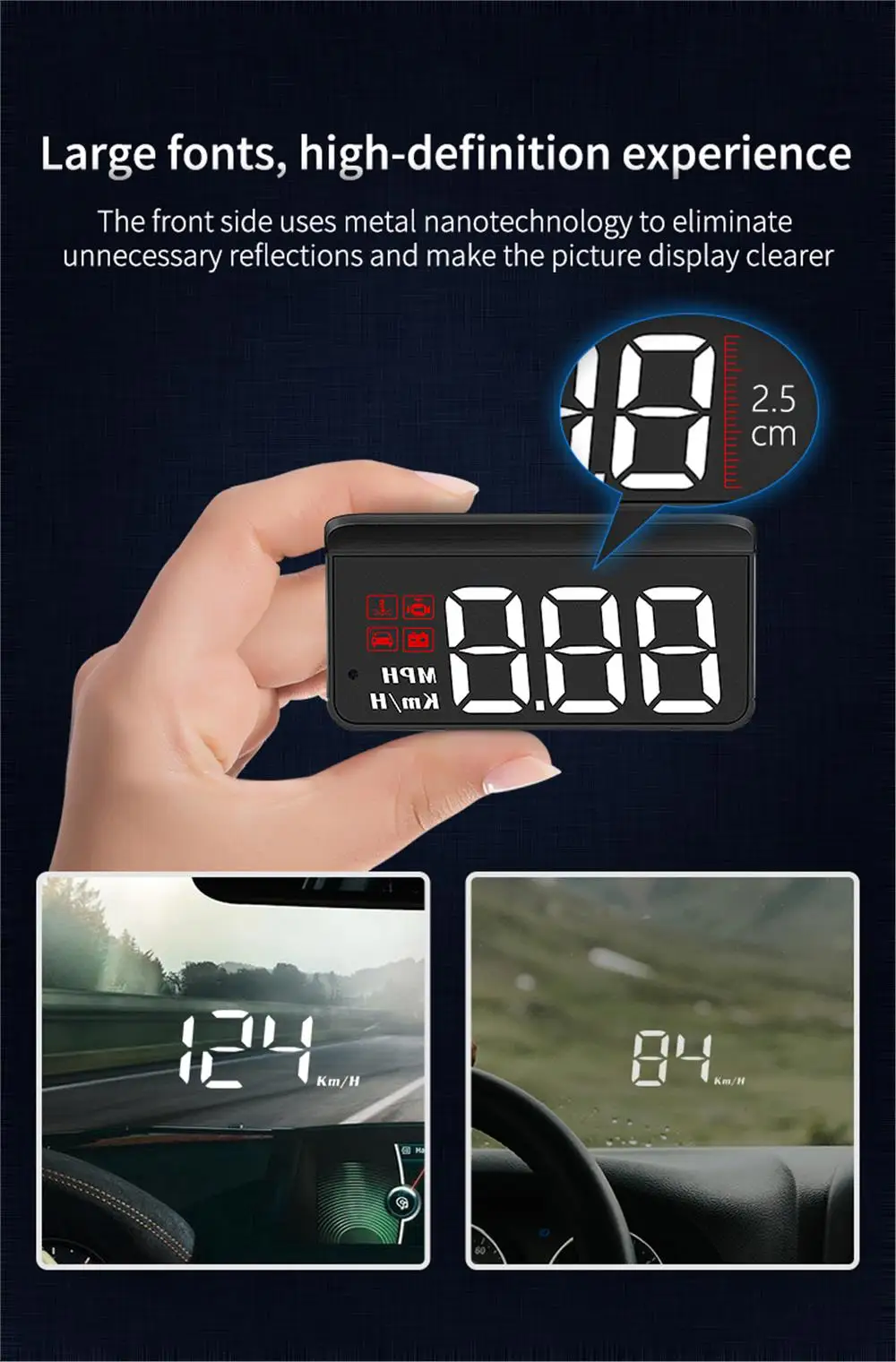

1. Display multifunzionale: velocità del veicolo, temperatura dell’acqua, voltaggio, chilometraggio
2. Schema di malfunzionamento del motore, icona della temperatura dell’acqua
3. Icona della tensione, icona della guida per affaticamento

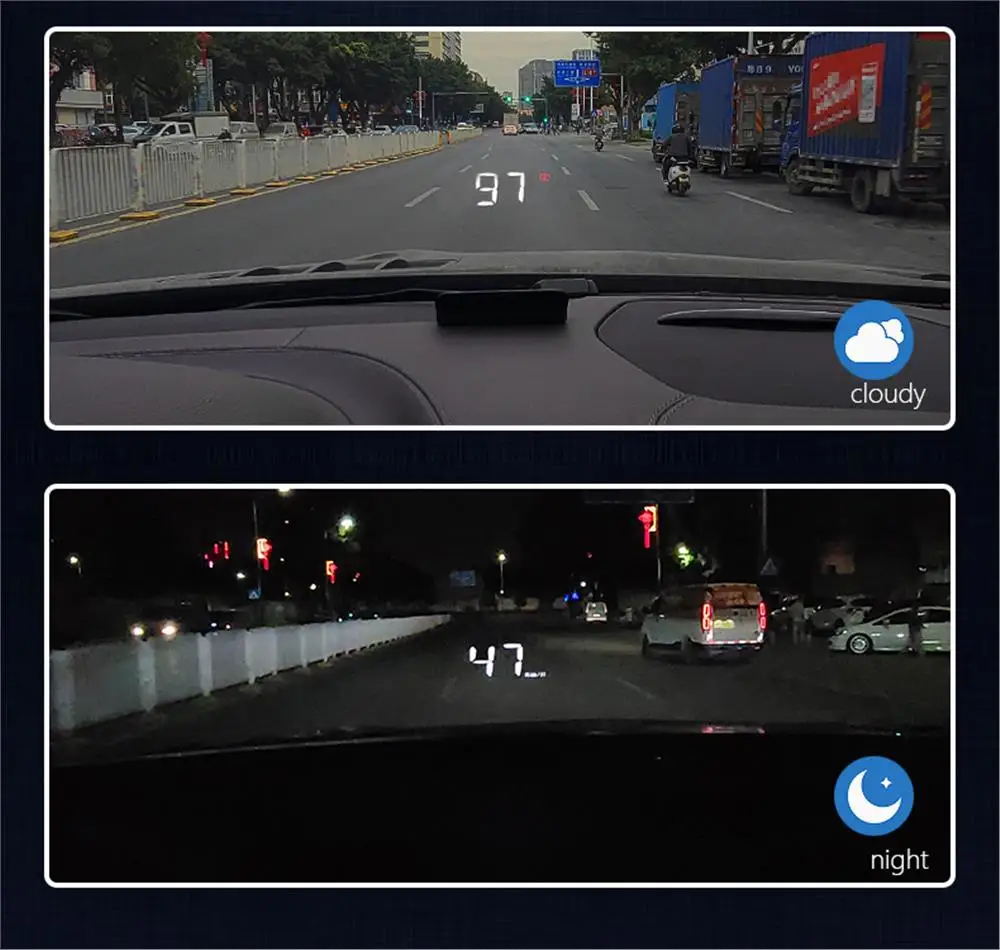

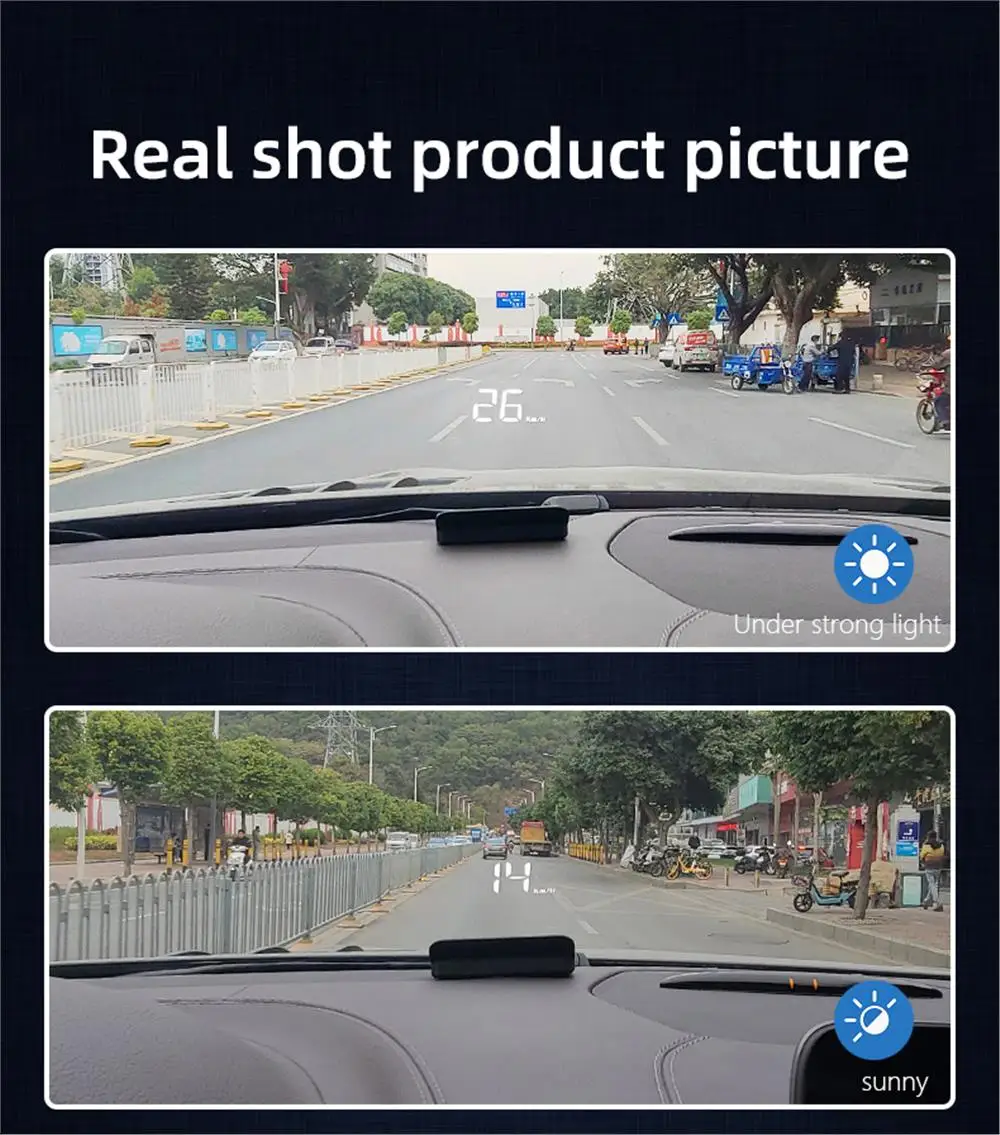

4. Componente sensore: rileva l’intensità della luce esterna e regola automaticamente la luminosità dell’HUD per adattarsi all’ambiente.
6. Velocità in MPH in miglia (KM/H km), MPH in miglia (MPH)
Funzioni principali:
Pressione breve: premere una volta per rilasciare, pressione prolungata: premere senza rilasciare, rilasciare nuovamente dopo che lo schermo cambia.
1. Premi brevemente ‘M’ per cambiare tensione, temperatura dell’acqua, velocità del veicolo, consumo di carburante, accedere alla modalità di impostazione, cambiare i valori del menu e i valori dei parametri.
Tieni premuto il tasto “M” per accedere alle impostazioni (consulta il manuale per le impostazioni da 1 a 12), modificali e poi tieni premuto di nuovo per 5 secondi per salvare e uscire.
2. Premi brevemente ‘-‘ per accedere alle impostazioni e ridurre i valori del menu o dei parametri.
Tieni premuto il pulsante “-” per disattivare il cicalino, quindi premilo di nuovo e tienilo premuto per 2 secondi per riattivare il cicalino.
3. Premi brevemente il tasto ‘+’ per cambiare la modalità di velocità e, dopo essere entrato nelle impostazioni, aggiungi un menu o un parametro.
Tieni premuto a lungo il pulsante “+” per illuminare completamente lo schermo ed eliminare il codice di errore, quindi tieni premuto di nuovo per uscire dalla modalità di massima luminosità.
4. Interruttore di accensione: Premere a lungo per spegnere, premere di nuovo a lungo per accendere

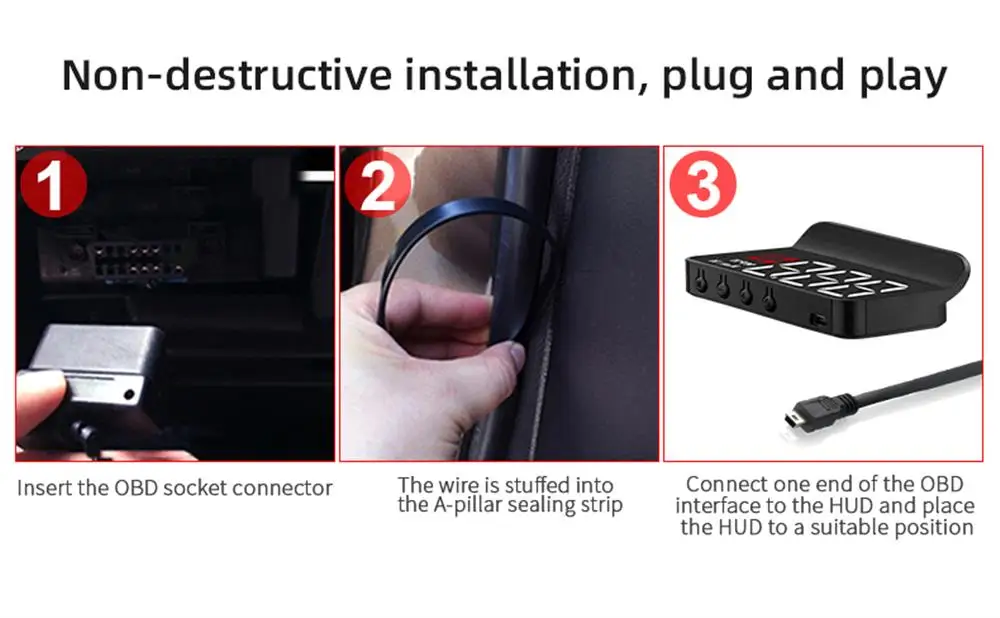

5. Porta di cablaggio OBD
Ripristina le impostazioni di fabbrica
Scollega l’alimentazione. Tieni premuto il tasto ‘M’, non rilasciarlo. Dopo aver ricollegato l’alimentazione, lo schermo si illuminerà completamente, quindi rilascia il tasto ‘M’ per ripristinare le impostazioni di fabbrica.
Elimina i codici di errore
Dopo l’attivazione del protocollo di connessione all’accensione, tieni premuto il pulsante ‘+’ per 3 secondi e lo schermo HUD si illuminerà completamente e cancellerà il codice di errore. Tieni premuto nuovamente il pulsante ‘+’ per 3 secondi per uscire.
Cambia il suono dell’allarme
Dopo che l’HUD si visualizza normalmente, tieni premuto il pulsante ‘-‘ per 3 secondi per disattivare il cicalino, e tieni premuto nuovamente il pulsante ‘-‘ per 3 secondi per riattivare il cicalino.
Avviamento automatico, stop o ibrido elettrico a olio
Tieni premuto il tasto M per 3 secondi per accedere alle impostazioni. Nella decima opzione delle impostazioni, imposta la tensione di spegnimento su 1. Tieni premuto il tasto M per 3 secondi per salvare e uscire.
Entra in modalità di configurazione
Durante la configurazione, osservare l’immagine sul parabrezza per il funzionamento. Tenere premuto il tasto ‘M’ per 3 secondi per accedere agli elementi di impostazione (1-12), e il menu visualizzerà: 1. Utilizzare il tasto ‘+’ per aggiungere opzioni al menu, premere brevemente il tasto ‘M’ per inserire i valori dei parametri e farli lampeggiare, premere brevemente il tasto ‘+’ o ‘-‘ per regolare i valori dei parametri, premere brevemente il tasto ‘M’ per tornare al menu, tenere premuto il tasto ‘M’ per 3 secondi per salvare e uscire.
Problemi comuni del display OBD
1. Non c’è alcuna visualizzazione sullo schermo e non c’è alimentazione.
Controlla se il cavo OBD è collegato in modo allentato, scollegalo e ricollegalo più volte. Se il problema persiste, si consiglia di provare con un’altra auto per effettuare un test. Verifica se l’interfaccia diagnostica OBD dell’auto è danneggiata; si consiglia di riparare l’interfaccia OBD e ricollegarla all’HUD.
2. È stato acceso, ma lo schermo mostra solo la tensione dell’auto e si spegne automaticamente dopo 30 secondi.
I prodotti HUD sono applicabili solo a OBDII ed EOBD
Sostituisci l’anno di produzione dell’auto (l’HUD non può essere utilizzato per auto precedenti al 2008) con altre auto che rispettano l’interfaccia OBD2 per l’uso
3. Operazione errata che porta al crash del sistema
L’interfaccia OBD2 utilizza altri dispositivi OBD (monitoraggio della pressione degli pneumatici, bloccaggio, chiusura automatica dei finestrini, ELM27)?
Modificato e installato (navigazione a controllo centrale, acceleratore elettronico, acceleratore, cruise control, sistema computerizzato lampeggiante)
Avvio con un clic, accesso senza chiave, avvio remoto) possono causare malfunzionamenti. Basta scollegare gli altri dispositivi OBD e utilizzare direttamente questo prodotto.
Ripristina le impostazioni di fabbrica (consulta la tabella delle impostazioni), scollega il primo e il secondo cavo per utilizzare l’HUD separatamente, oppure sostituiscilo con un altro veicolo per l’uso.
4. Velocità imprecisa
Quando l’alimentazione è accesa, tieni premuto il tasto ‘M’ per 3 secondi per accedere alle opzioni del menu. Il menu visualizza 1. Premi brevemente il tasto ‘M’ per inserire il valore del parametro 107 e lampeggiare. Regola il valore del parametro in base alla differenza tra te e il cruscotto (il cruscotto mostra 100 KM/H, il dispositivo mostra 105 KM/H, e regola il valore del parametro a 102 tramite il tasto ‘-‘). Dopo la regolazione, tieni premuto il tasto ‘M’ per 3 secondi per uscire.
5. Veicolo ibrido elettrico con avvio/arresto automatico (HUD spento dopo la frenata)
Dopo l’avvio automatico dei freni dell’auto con sistema start-stop, il motore smette di funzionare e si spegne dopo 20 secondi. Il valore del parametro di tensione di spegnimento può essere impostato su 1 nell’elemento di impostazione numero 10.
6 non può spegnersi (la velocità e la velocità del veicolo non sono state azzerate)
Imposta il valore del decimo parametro a 13,2V o 13,5V (l’auto si spegnerà tre minuti dopo che la tensione scenderà al di sotto del valore impostato di 13,2V).
7. Spegnimento e riavvio
Indicando che la tensione è 13,2V superiore alla tensione iniziale, regolare il valore del parametro del 10° elemento di impostazione a 13,6-13,8V (l’auto può essere avviata solo dopo che la tensione è superiore alla tensione impostata).

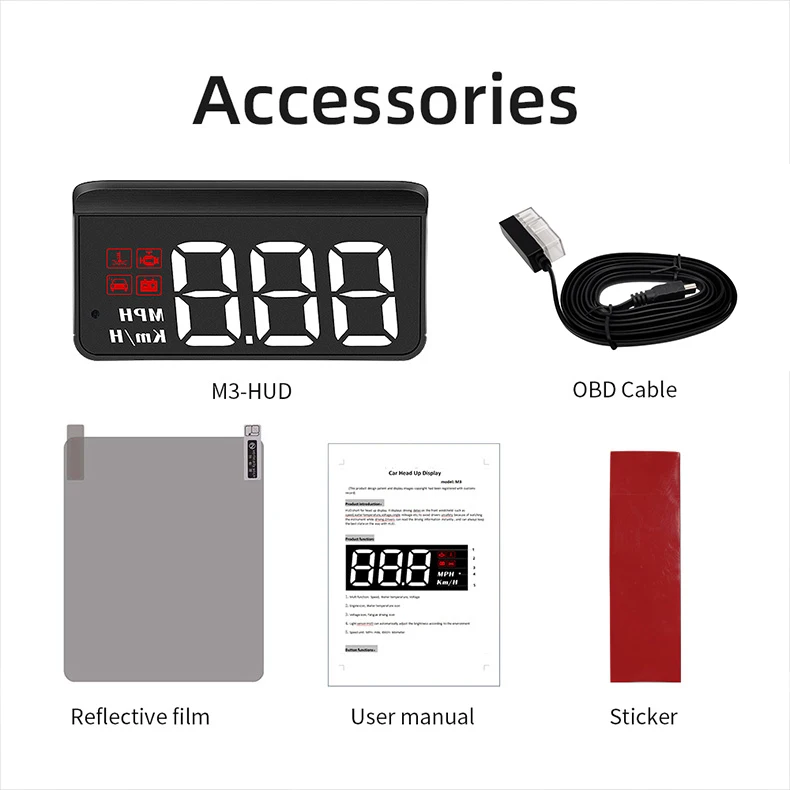

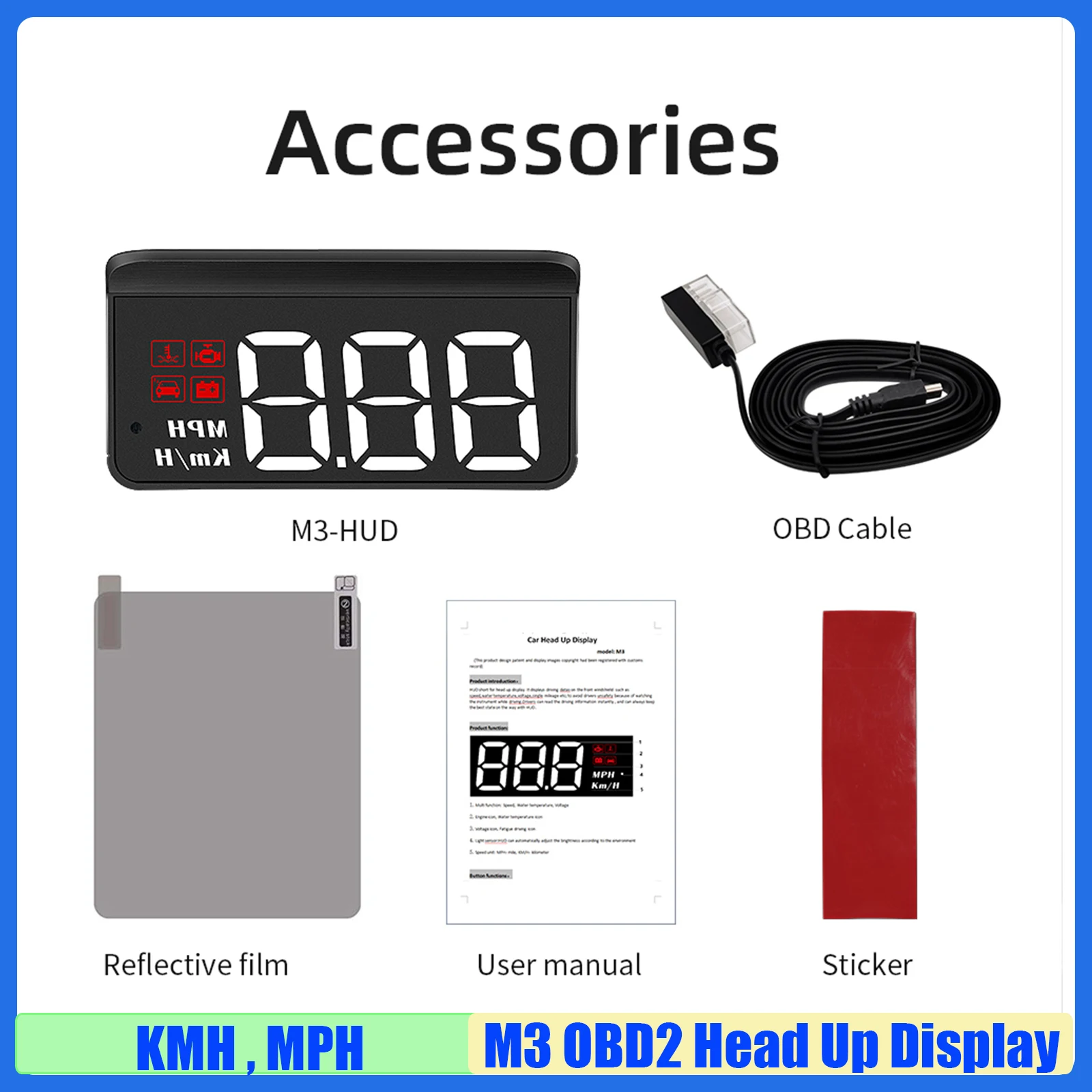

Confezione: 1PCS HUD
