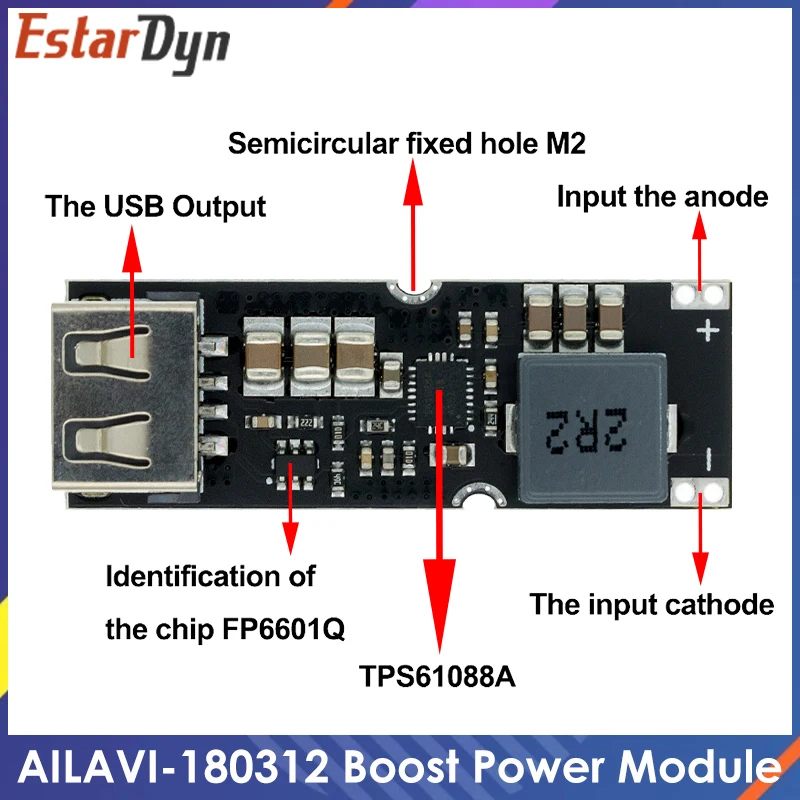

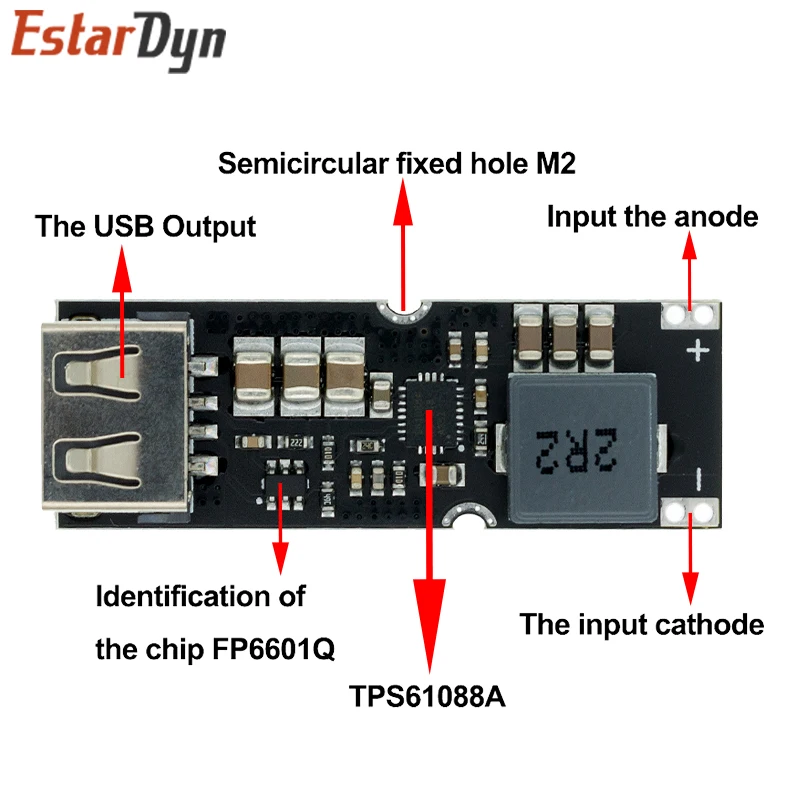

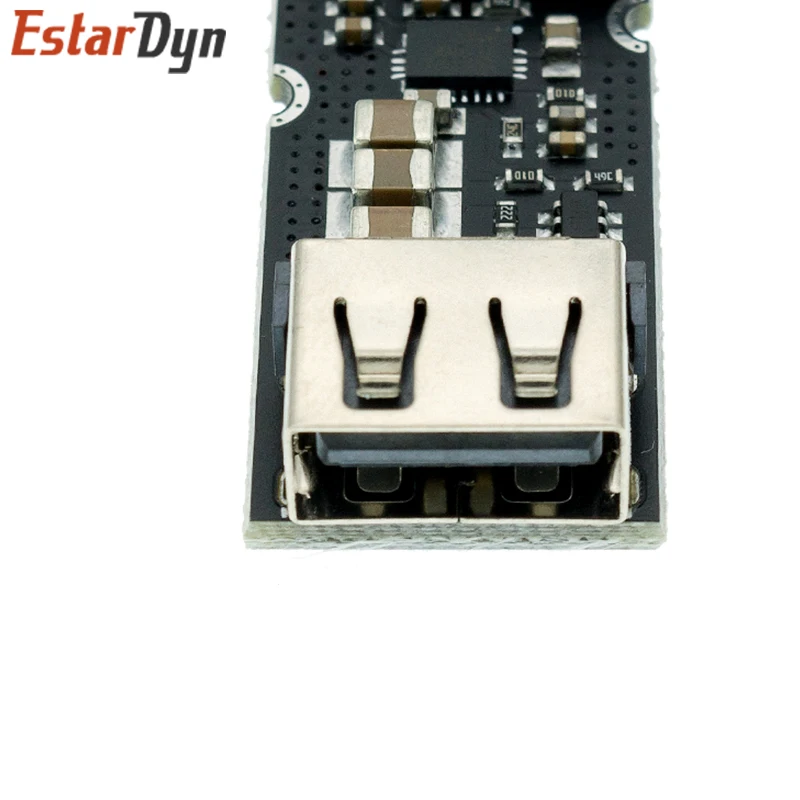

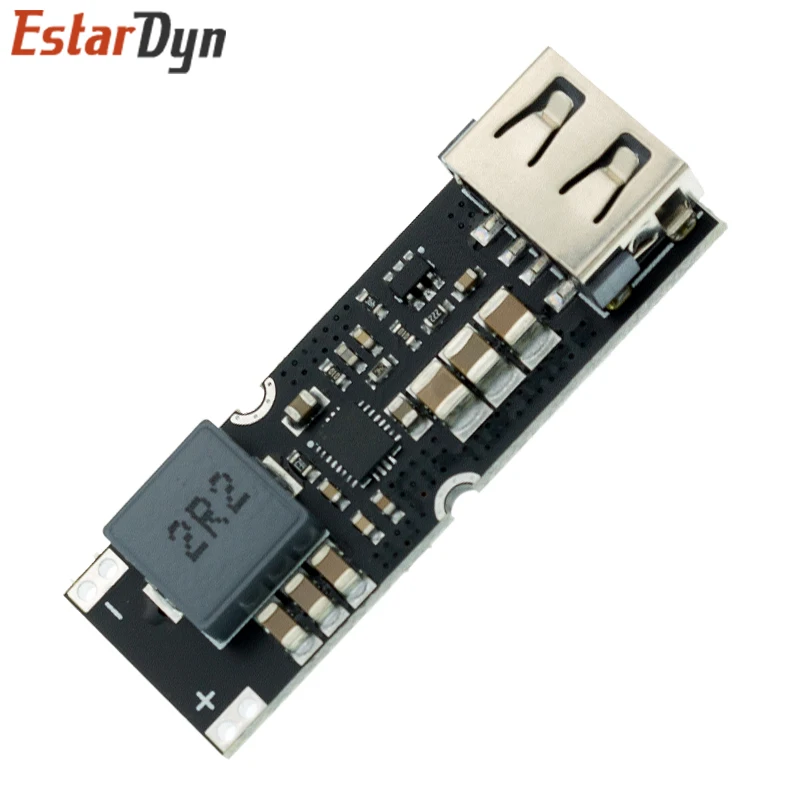

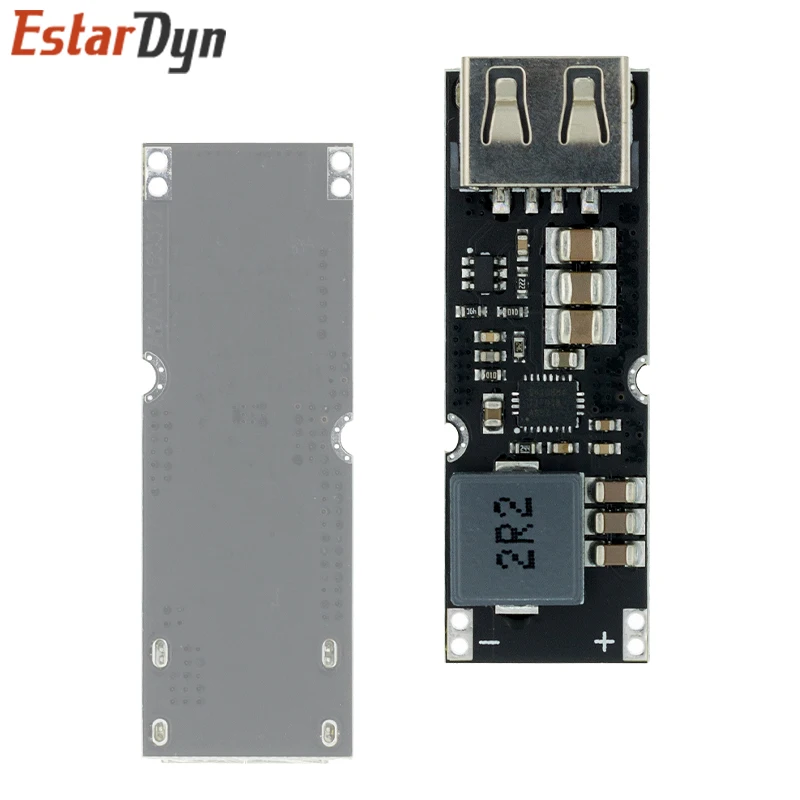

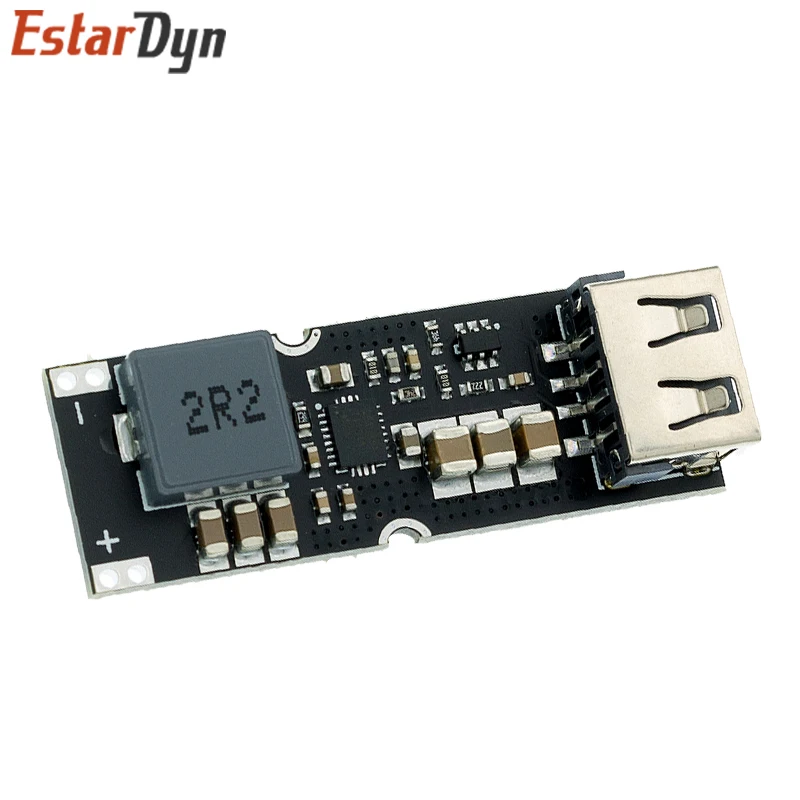

Modello di prodotto: AILAVI-180312
Nome: la batteria al litio a cella singola aumenta il modulo sorgente di ricarica rapida
Chip di controllo principale: TPS61088A
Chip di identificazione: FP6601Q
Tensione di ingresso: 2.8 ~ 4.5V, molto adatta per batteria al litio polimerica da 3.7V
Tensione di uscita: il valore impostato è 5V, attivazione della carica rapida dopo 4.5V ~ 12V secondo il protocollo.
Corrente nominale di ingresso: 8A
Corrente di uscita: 5 v3a, 9 v2a, 12 v2a.
Potenza di uscita: fino a 24W.
Accordo di supporto: QC2.0, QC3.0, Huawei FCP, DCP agree
L’efficienza è fino al 93%, con un valore tipico del 90%.
Dimensioni del modulo: 47.5 (lunghezza) * 16.5 (larghezza) * 8 (altezza) mm (inclusa USB)
Peso netto del modulo: circa 7 grammi
Il chip FP6601Q integra il protocollo di ricarica rapida HiSilicon e il protocollo di ricarica rapida dell’interfaccia Qualcomm QC2.0/3.0USB, che può caricare rapidamente i dispositivi che supportano i protocolli FCP e QC2.0/3.0. Oltre a supportare lo standard USB BC1.2, Supporta anche per dispositivi Apple e Samsung. Il chip può rilevare automaticamente se il dispositivo attualmente collegato è un dispositivo QC2.0/3.0 o FCP per regolare automaticamente la tensione.
Caratteristica del prodotto:
1. Supporta il protocollo di uscita di tensione e corrente FCP.
2. Supporto Qualcomm QC2.0/3.0 classe 5V, 9V, uscita tensione 12V.
3. Rileva automaticamente il protocollo di ricarica rapida FCP e QC2.0/3.0.
4. Supporta l’attrezzatura di protocollo di Chinese telecom enterprise YD/T 1591.
Il TPS61088 è un convertitore boost completamente integrato ad alta densità di potenza con un interruttore di alimentazione da 11 mΩ e un interruttore raddrizzatore da 13 mΩ che fornisce una soluzione efficiente e di piccoli fattori di forma per i sistemi portatili. Con un’ampia gamma di tensione di ingresso da 2.7V a 12V, il TPS61088 supporta applicazioni con batterie agli ioni di litio a una o due celle.Il dispositivo presenta una capacità di corrente di commutazione 10A ed è in grado di fornire tensioni di uscita fino a 12.6V.
Il TPS61088 utilizza una topologia di controllo della corrente di picco off-time costante adattiva per regolare la tensione di uscita. Il TPS61088 funziona in modalità PWM in condizioni di carico medio-pesante. In condizioni di carico leggero, il dispositivo può selezionare una delle due modalità di funzionamento principali tramite il pin della modalità. Uno è una modalità PFM che aumenta l’efficienza; L’altro è una modalità PWM forzata che evita i problemi dell’applicazione a causa della bassa frequenza di commutazione. La frequenza di commutazione in modalità PWM può essere regolata da 200kHz a 2.2MHz con un resistore esterno. Il TPS61088 implementa anche una funzione di avvio graduale programmabile e un limite di corrente di picco di commutazione regolabile.Il dispositivo è disponibile anche con protezione da sovratensione con uscita 13.2V, protezione da sovracorrente cycle-by-cycle e protezione da spegnimento termico.
Il TPS61088 è disponibile in un pacchetto VQFN da 4.50mm a 20 pin da 3.50mm.
Presentazione dell’applicazione del prodotto:
Questo modulo può essere applicato a una batteria al litio a cella singola a uscita 5V-12V per la ricarica di prodotti digitali generali, come telefoni cellulari, Ipad, MP3, PSP e così via. Può essere utilizzato come fonte di alimentazione mobile ad alta corrente solo tramite il collegamento della batteria. È anche possibile alimentare il prodotto 5-12V attivando la tensione di uscita.
