Parametri del prodotto:
Potenza: 150 W
Ingresso: DC12V/DC24V due modelli opzionali Uscita: AC 0-110V-172V-200V-220V Uscite a tensioni multiple
(Nota: l’uscita è una tensione CA a onda quadra ad alta frequenza)
Grandi quantità possono essere personalizzate in base alle esigenze di tensione del cliente
Corrente statica: circa 0,08 A
Forma d’onda in uscita: onda quadra ad alta frequenza
Frequenza di uscita: circa 20KHz
Protezione: Non protetto
Questo prodotto è ampiamente utilizzato come un valido aiuto per campeggi notturni, venditori nei mercati notturni e interruzioni di corrente d’emergenza nelle abitazioni. Può essere impiegato dagli appassionati di elettronica per la produzione fai-da-te, riparazioni e sostituzioni, prodotti abbinati per armadi di controllo dei produttori e molto altro.
Attenzione speciale:
Questa scheda è un’uscita AC a onda quadra ad alta frequenza, quindi la maggior parte degli apparecchi induttivi non può essere utilizzata con essa!! Ad esempio, motori elettrici, ventilatori, bobine, trasformatori, ecc. non possono essere collegati. Inoltre, piccoli elettrodomestici con riduzione di tensione resistiva-capacitiva semplice, lampade LED economiche con riduzione di tensione resistiva-capacitiva, ecc. potrebbero non essere utilizzabili.
Quando si collegano prodotti elettronici (come luci LED, caricabatterie per telefoni cellulari, decoder DVD, WiFi, ecc.) a un carico, è necessario collegare in serie all’estremità di uscita un diodo a recupero rapido o un intervallo di bassa tensione, ad esempio 110V-172V.
3. Si consiglia di aumentare il numero di dissipatori di calore o di aggiungere una ventola per migliorare la dissipazione del calore quando si lavora sotto carichi pesanti per lunghi periodi di tempo!
4. I poli positivo e negativo dell’alimentazione di ingresso non possono essere invertiti. L’alimentazione e il cavo di alimentazione devono avere una corrente sufficiente.
5. Senza alcuna protezione, non sovraccaricare o cortocircuitare l’uscita.

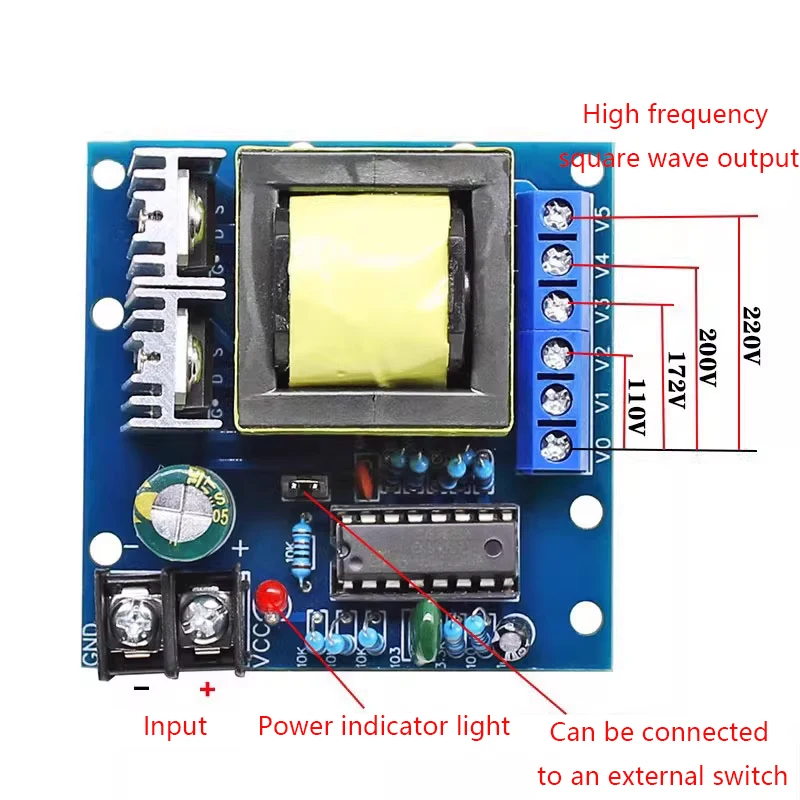

6. Poiché l’uscita è una tensione AC a onda quadra ad alta frequenza, molti multimetri potrebbero non essere in grado di misurarla o il valore visualizzato potrebbe essere troppo basso o troppo alto (il che è errato e non rappresenta la tensione effettiva che può essere utilizzata con sicurezza). Promemoria speciale: per i prodotti elettronici, si consiglia di collegare un diodo ad alta frequenza all’uscita della nostra scheda per rettificarla in un’uscita DC, poiché molti prodotti elettronici, come gli alimentatori a commutazione, utilizzano tubi raddrizzatori ordinari nella parte di rettificazione per ridurre i costi. Se collegato alla “uscita AC ad alta frequenza”, ciò potrebbe causare un rapido surriscaldamento, danneggiamento, guasto e cortocircuito del diodo raddrizzatore nell’apparecchio elettrico, con conseguente bruciatura della scheda inverter. Il cablaggio di uscita ha la segu
VO–V2=110V
V0–V3=175V
V0–V4=200V
V0–V5=220V
V5–V4=20V
V5–V3=45V
V5–V2=110V
V4–V3=28V
