Caratteristiche:
1. Utilizzare materiali di alta qualità, durevoli
2. Scarica ad alta potenza, massimo 30A di scarica
3. Protezione del controllo della temperatura, sicura e affidabile
4. Con protezione da sovraccarico; Protezione da scarica eccessiva; Protezione da sovracorrente; Protezione da cortocircuito in uscita
5. Ampia gamma di utilizzo
Parametri:

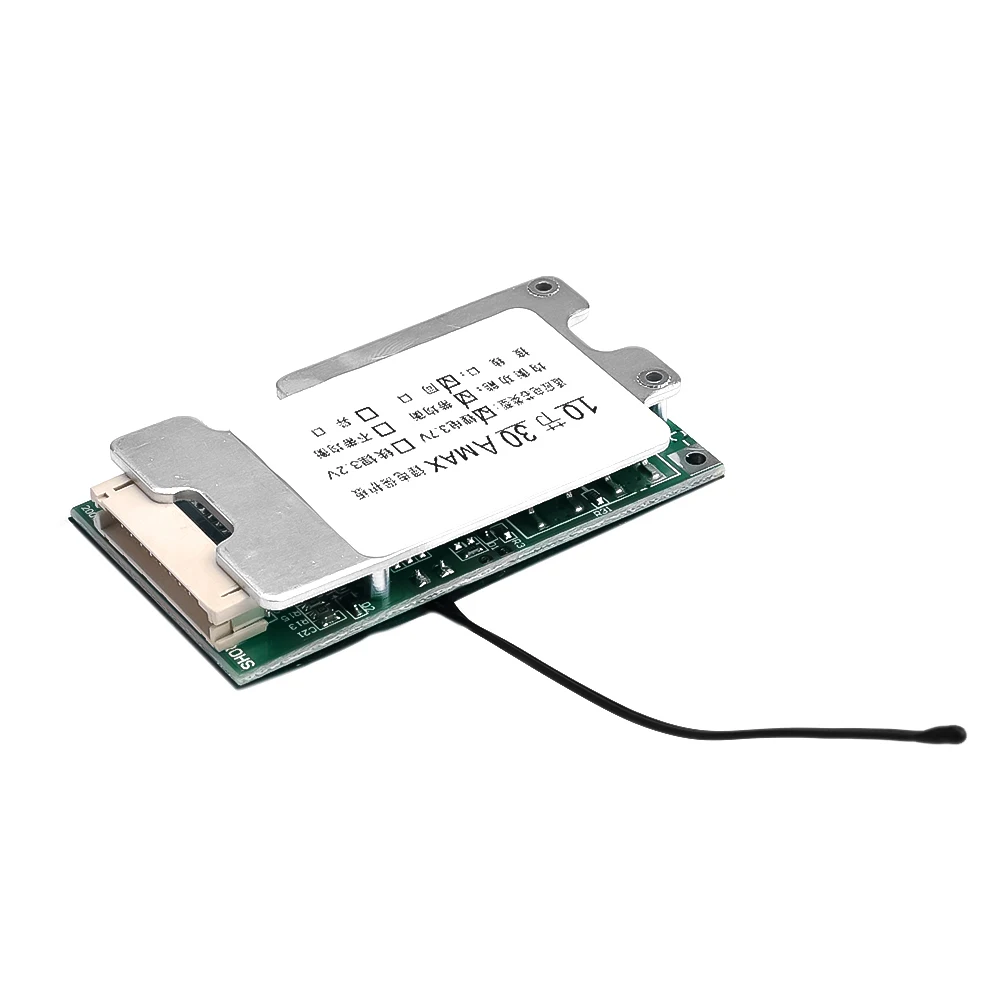

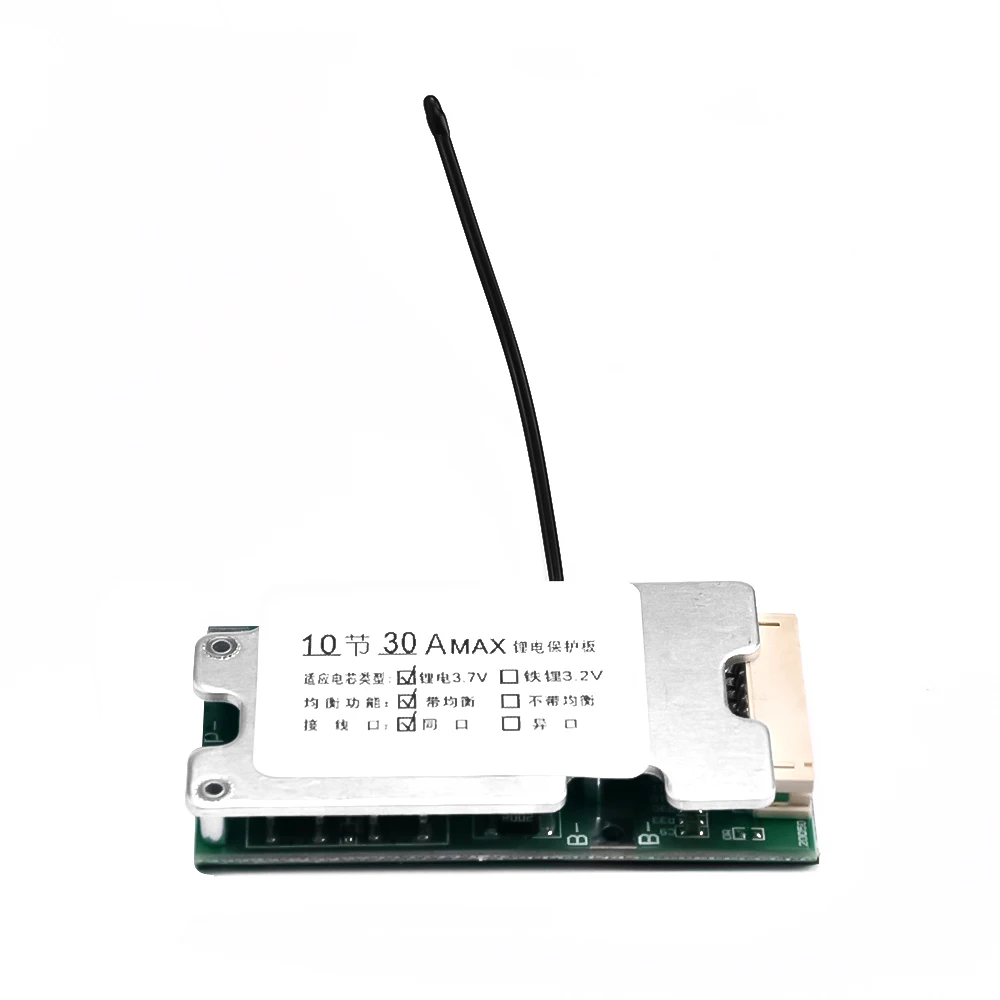

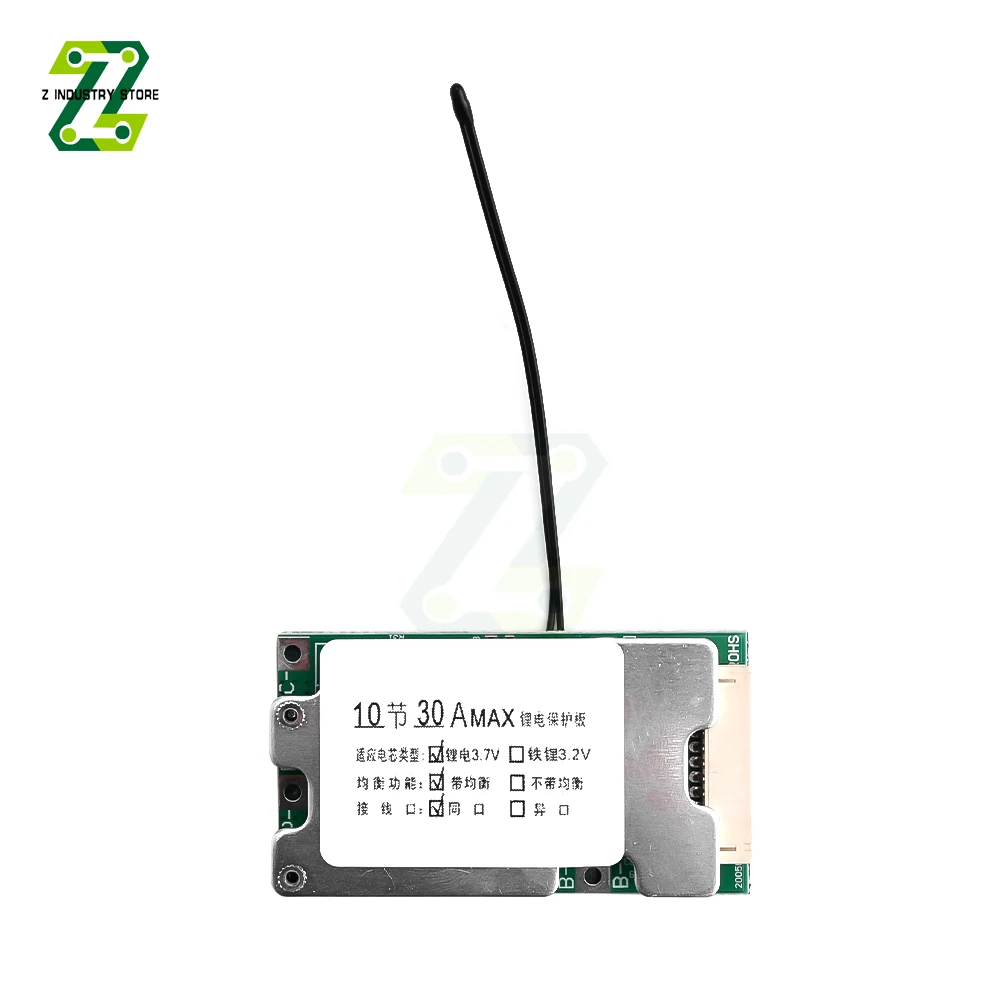

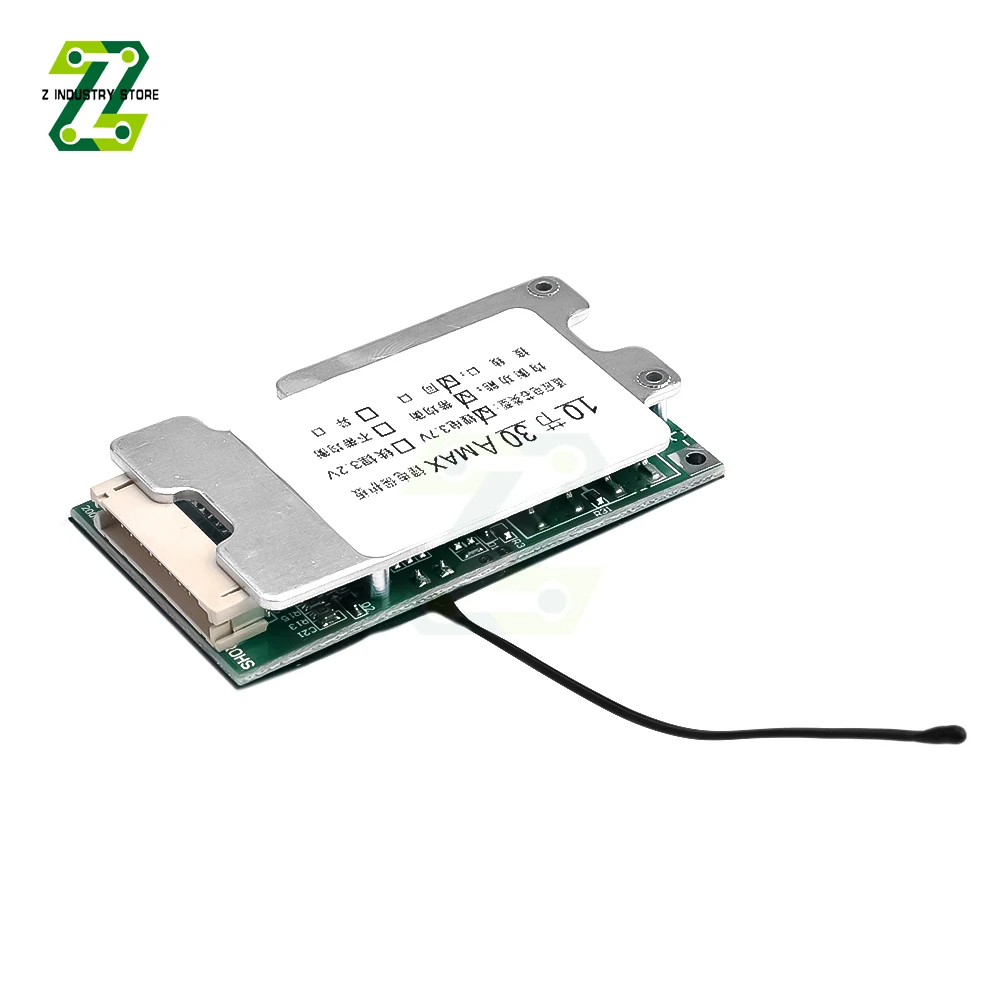

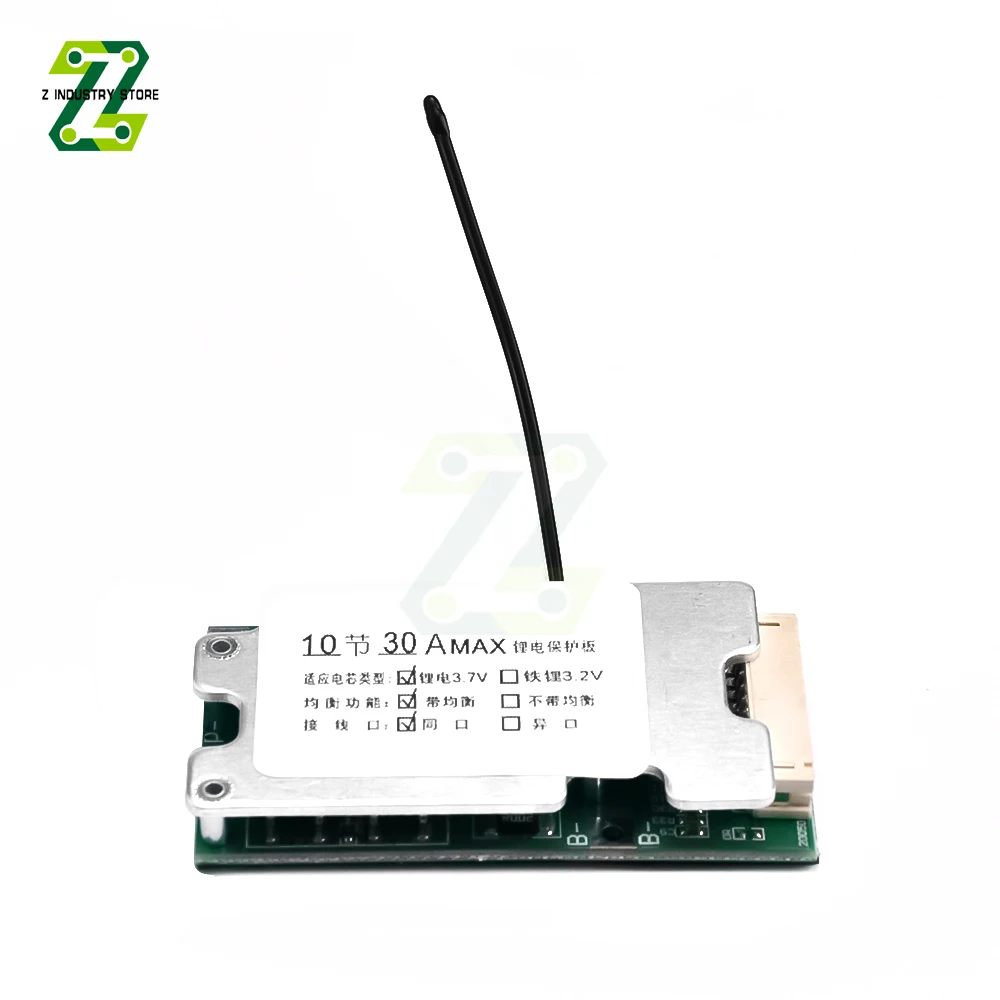

Modello: Serie 10 36V/30A porta unica
Voltaggio e potenza applicabili: 36 V ＜ 1000 W
Tipo di batteria applicabile: batteria ternaria al litio cobalto manganese da 3,7V
Corrente massima di lavoro: 30A MAX
Corrente massima di lavoro continuo: 20A MAX
Tensione di protezione da sovraccarico: 2,6 V
Tensione di protezione da sovraccarico: 4,25 V
Corrente di carica: 20A MAX

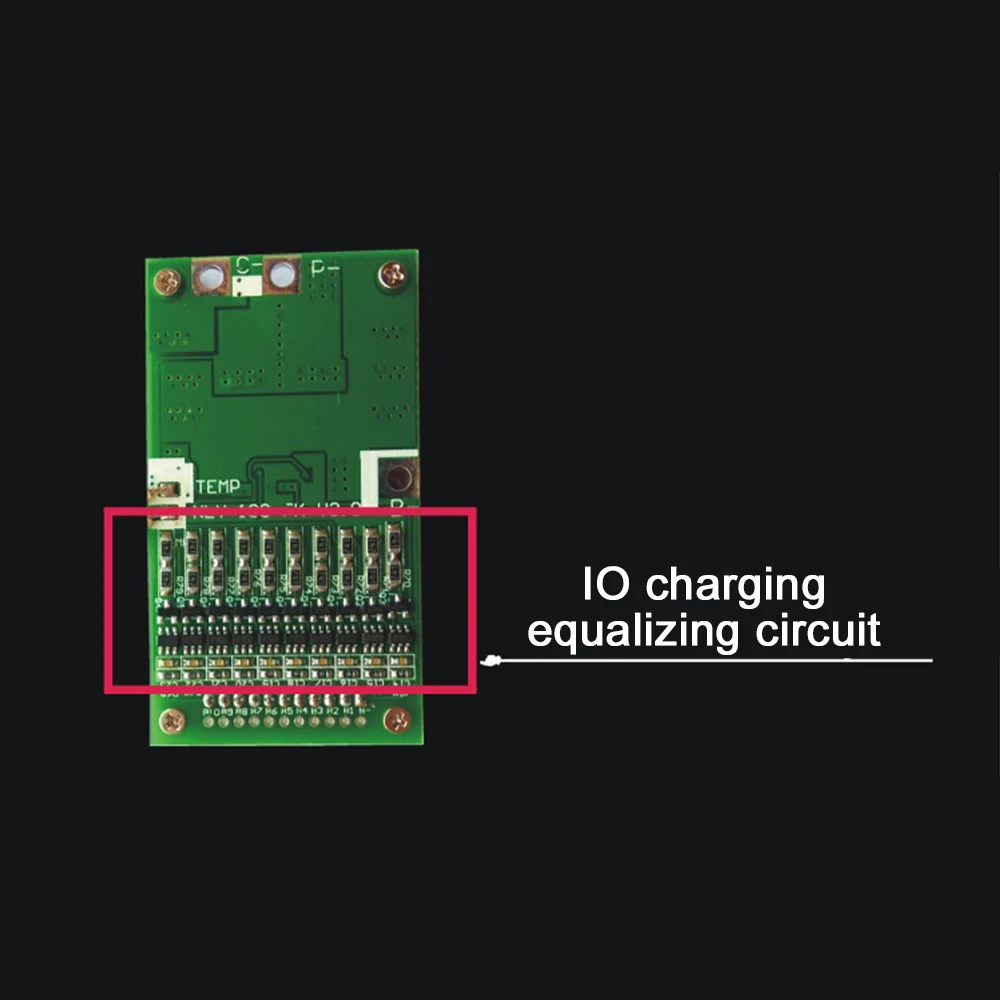

Funzione di equalizzazione della carica: con questa funzione, la tensione di equalizzazione è 4,2 V

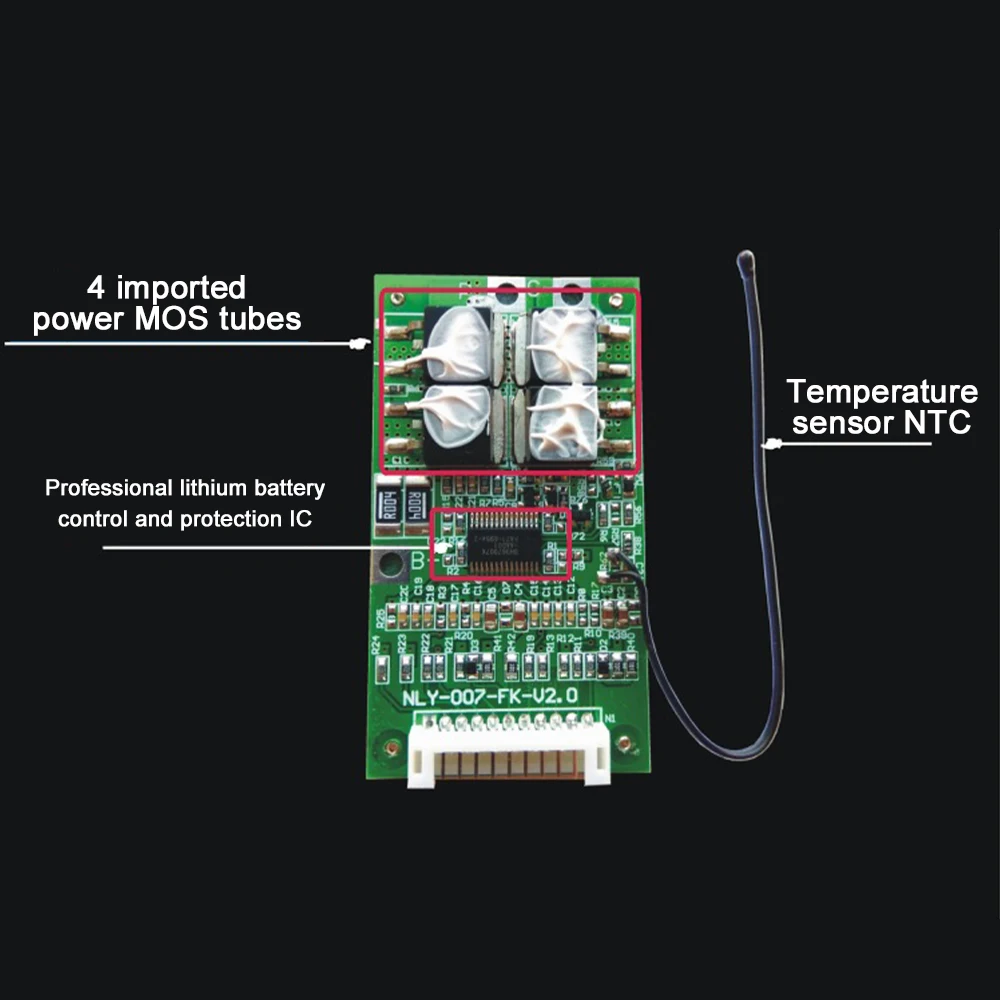

Protezione della temperatura: scarica ad alta temperatura 75 °C con questa funzione; Ricarica a bassa temperatura – 7 °C

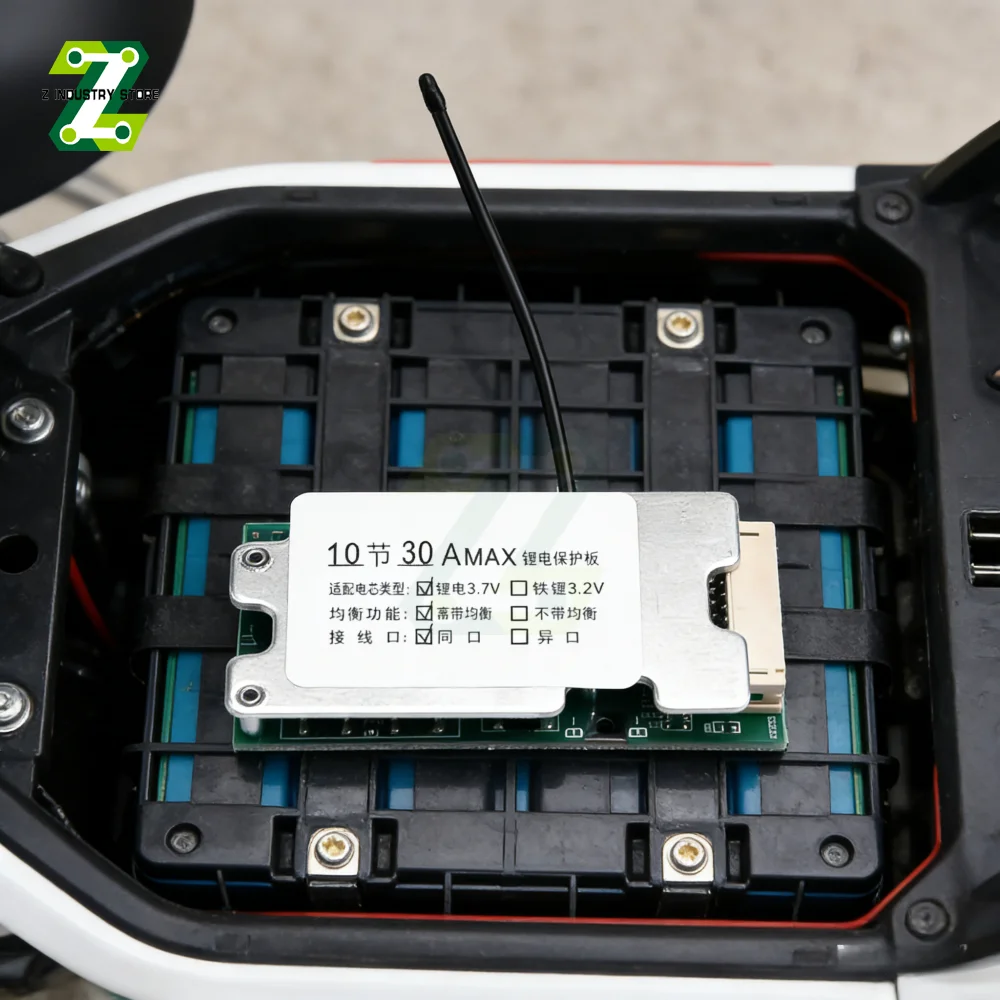

Campo di applicazione: veicolo elettrico; auto a dondolo; veicolo elettrico assistito; scooter; inverter, ecc.

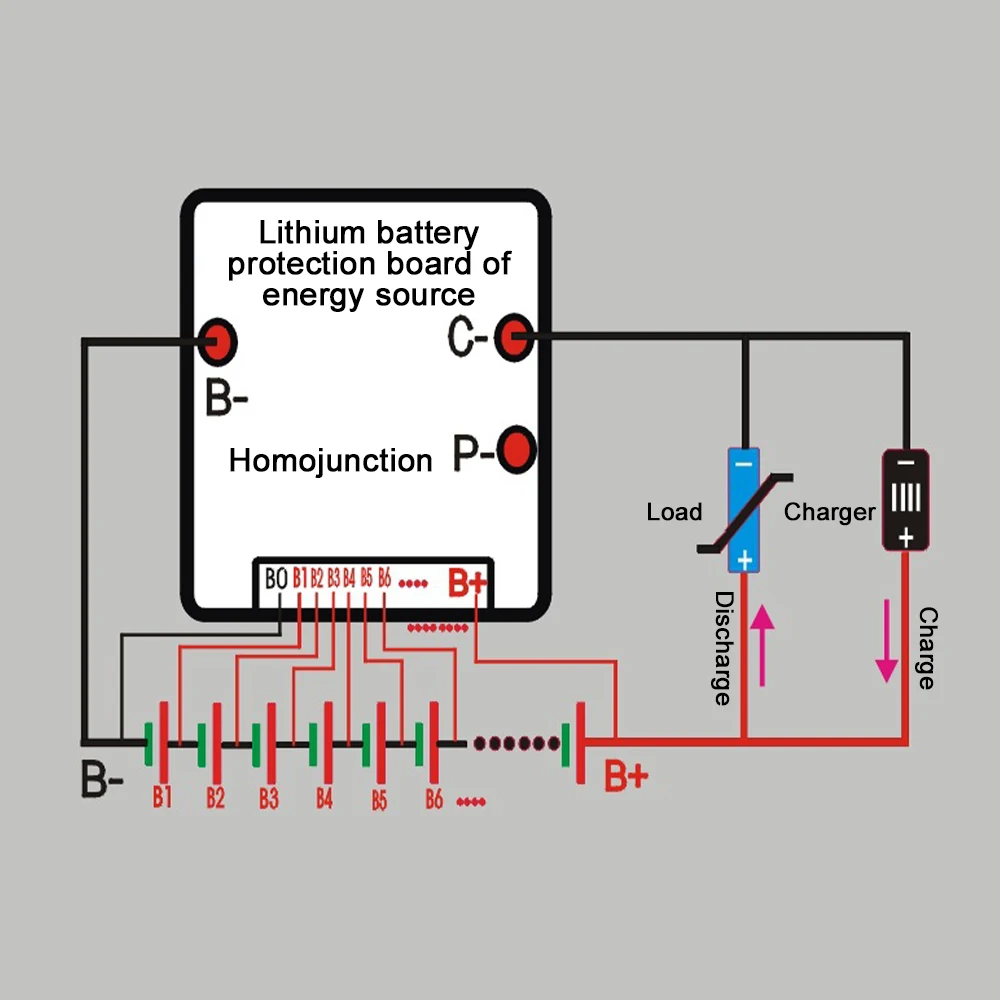

Fasi di cablaggio:

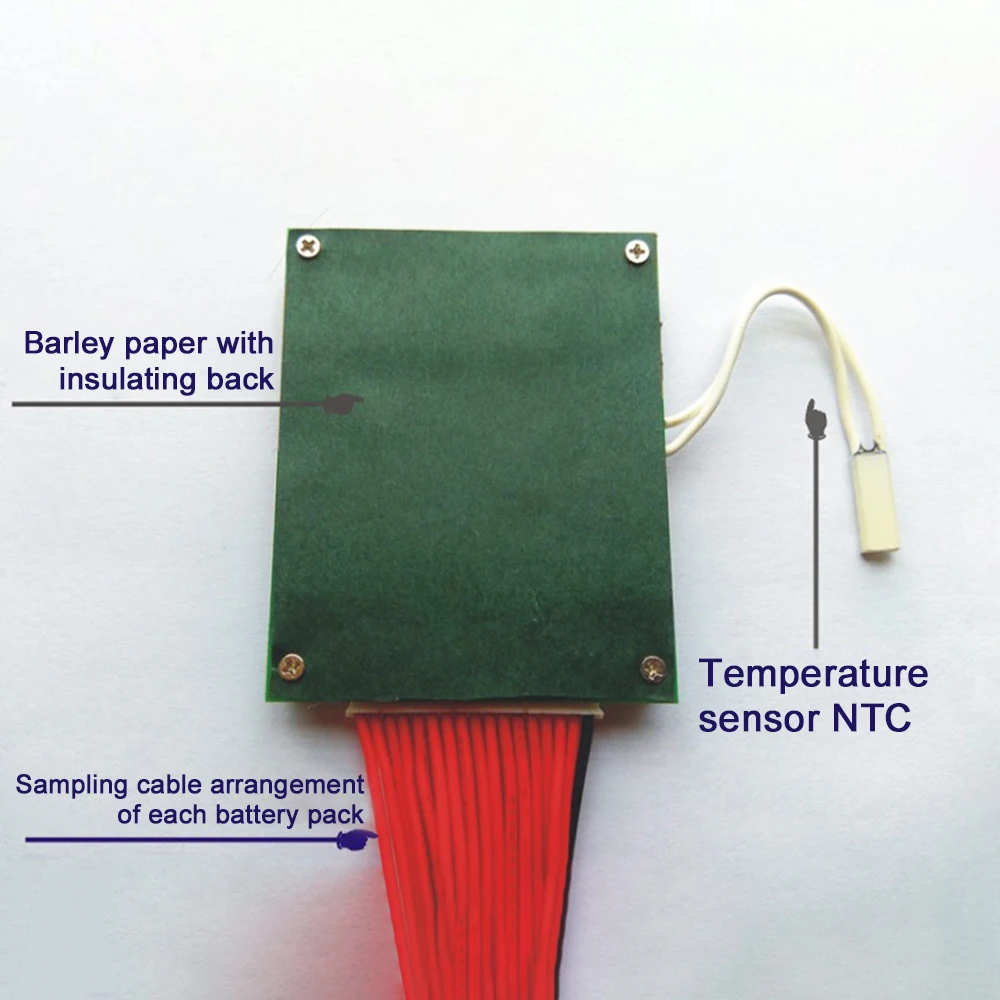

(1) Il cavo piatto di raccolta è collegato a ciascuna sezione della batteria per garantire la connessione efficace del cavo piatto.
Assicurati che il potenziale dell’estremità del connettore del cavo piatto aumenti o diminuisca in sequenza.
La sequenza potenziale è coerente con quella della presa all’estremità della scheda di protezione e il potenziale è uno a uno.
(2) Saldare il cavo B della piastra di protezione al negativo totale B del pacco batteria.
Assicurarsi che i punti di saldatura siano solidi, affidabili e con buona conducibilità elettrica. Non ci sono potenziali pericoli come estrusione o attrito nella posizione del cablaggio. Il cablaggio è ordinato e corto.
Evitare che stagno di saldatura, oggetti conduttivi o cavi cadano, si attacchino o entrino in contatto con la piastra protettiva.
(3) Collegare la spina del cavo piatto alla presa della piastra di protezione.
Per prima cosa, salda il terminale B della piastra di protezione al polo negativo totale B del pacco batteria, quindi collega il connettore del cavo piatto alla presa della piastra di protezione.
Assicurarsi che il connettore del cavo piatto e la presa della piastra di protezione siano collegati correttamente e che non vi siano oggetti o cavi sotto tensione a contatto.
Piastra di protezione e adottare misure di fissaggio.
(4) B+e c sono rispettivamente collegati agli elettrodi positivo e negativo dell’interfaccia di ricarica.
Assicurarsi che gli altri cavi siano isolati durante la saldatura e il cablaggio per evitare cortocircuiti.
La tensione del pacco batteria testata per l’interfaccia dinamica e l’interfaccia di ricarica è coerente con la tensione del pacco batteria e la polarità e la posizione del cablaggio sono corrette.
questioni che richiedono attenzione:
1. Assicurati di eseguire un buon lavoro di protezione antistatica, impermeabile e antipolvere durante il cablaggio; Evita l’insorgere di urti ed estrusioni della piastra protettiva durante l’uso.
2. Si prega di prestare attenzione alla potenza di uscita per configurare la dimensione della piastra di nichel.
3. Fai attenzione a non cortocircuitare ripetutamente P+P, poiché ciò potrebbe causare un picco di tensione nel circuito.
Danno al tubo MOS;
4 Fare attenzione a non lasciare che la piastra protettiva tocchi l’acqua, che è facile da danneggiare!
5 Piastra di saldatura, prestare attenzione all’operazione antistatica!

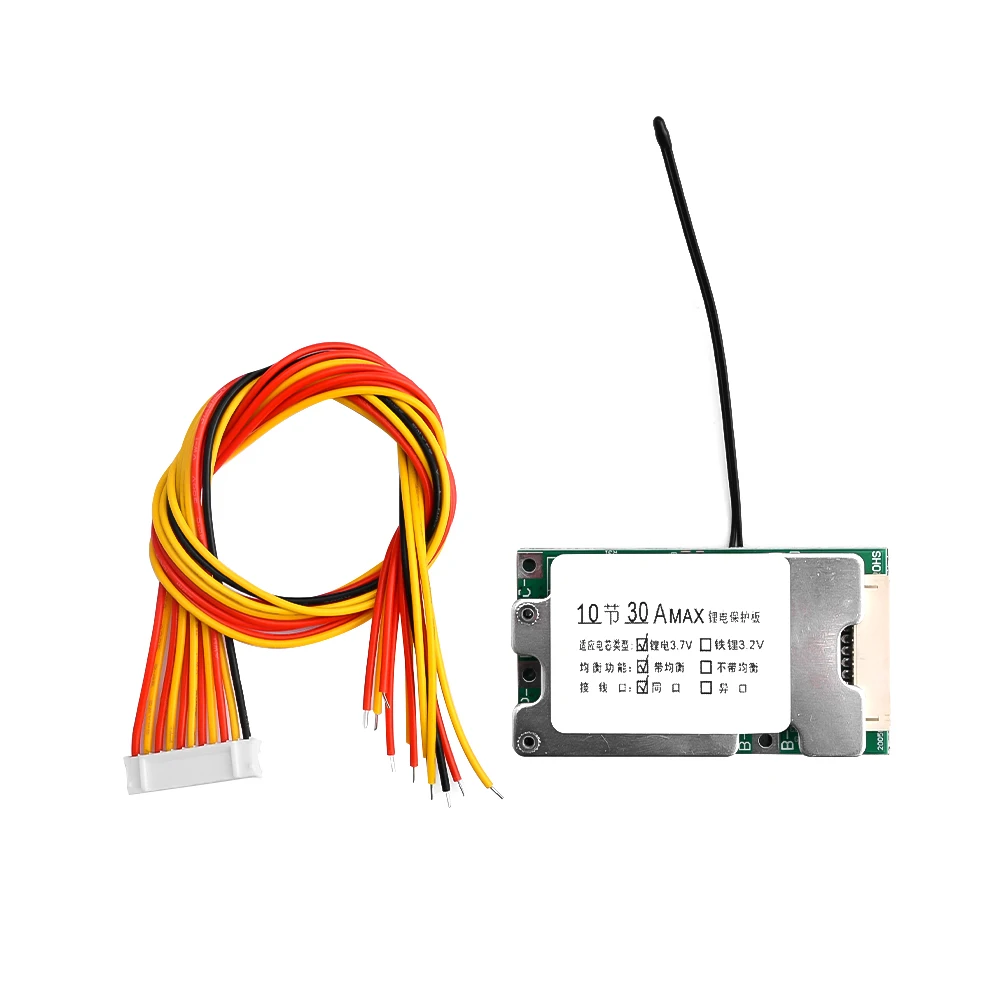

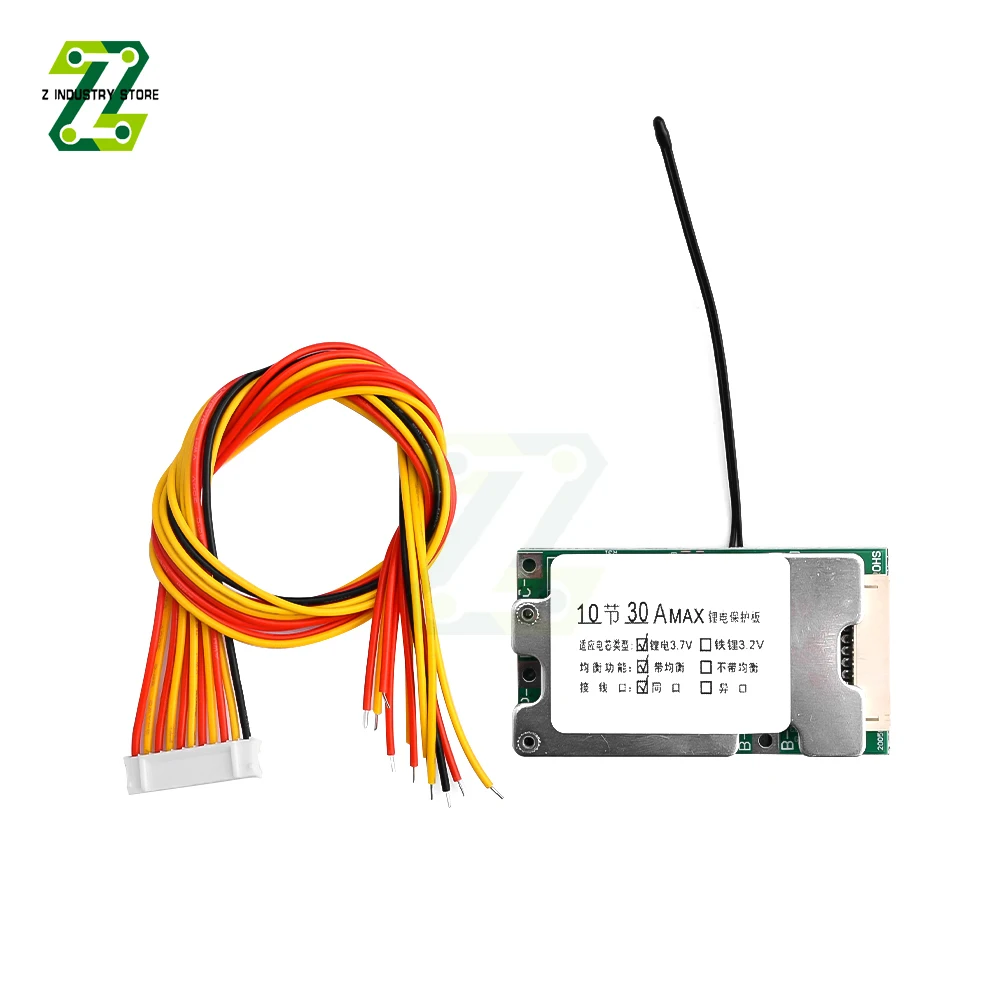

Contenuto della confezione：
Scheda di protezione della batteria al litio * 1
Cavo sensore * 1
