Caratteristiche:
1.Monitora accuratamente la tensione della batteria, per garantire il funzionamento sicuro e stabile di ciascuna batteria
2.Supporta l’uscita continua ad alta corrente da 30 A per soddisfare la domanda di veicoli elettrici ad alte prestazioni.
3.Circuito di equalizzazione integrato per prolungare la durata della batteria e migliorare le prestazioni complessive.
4.Il sistema di controllo intelligente della temperatura previene il degrado delle prestazioni o i danni causati dalle alte temperature.
5.Selezione di tubi e condensatori MOS di alta qualità per garantire affidabilità e lunga durata.
Parametro:
Tensione di carica: DC36V
Protezione da sovraccarico, protezione da scarica eccessiva, protezione da sovracorrente, protezione da cortocircuito in uscita
Corrente di lavoro massima: 30AMAX
Corrente di scarica continua: 20 A MAX
Tensione di protezione da scarica eccessiva: 2,6 V
Tensione di protezione da sovraccarico: 4,25 V
Corrente di carica: 20 A MAX
Funzione di ricarica equalizzante Tensione di equalizzazione 4,2 V
Protezione della temperatura: scarica ad alta temperatura 75℃; Carica a bassa temperatura -7℃.
Tipi di batterie applicabili: batteria ternaria da 3,7 V al litio cobalto, batteria al litio manganese

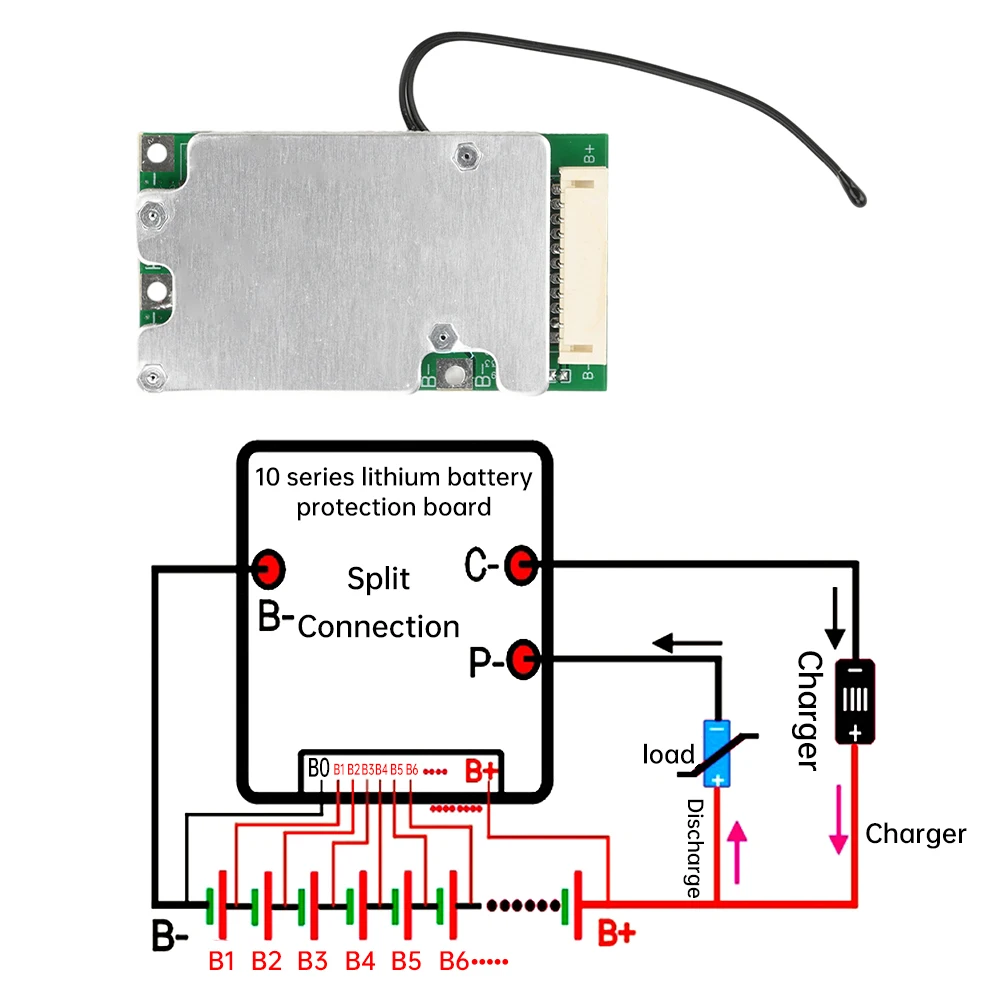

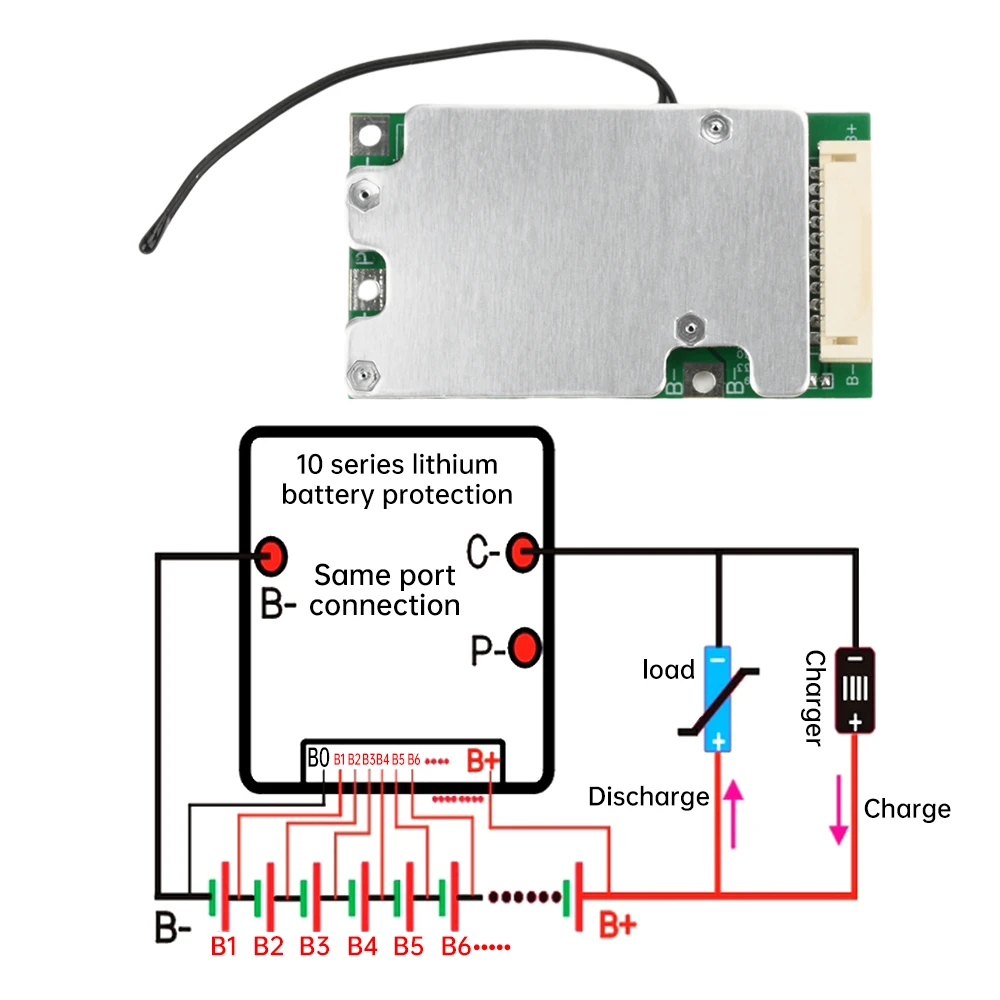

Passaggi di cablaggio:
(1) Cattura la fila di fili collegati a ciascuna sezione della batteria per garantire che la fila di fili sia collegata in modo efficace.Assicurarsi che l’estremità della spina della fila di fili, un singolo ordine potenziale aumentando in sequenza o diminuendo in sequenza.L’ordine dei potenziali è coerente con l’ordine dei potenziali nella presa all’estremità della scheda di protezione e i potenziali sono corrispondenti uno a uno.
(2) Saldare il cavo B della scheda di protezione al negativo totale B della batteria.Assicurarsi che il punto di saldatura sia solido e affidabile e che abbia buone proprietà conduttive, posizione di allineamento senza estrusione, attrito e altri possibili pericoli, allineamento regolare e breve.Evitare la saldatura, oggetti facilmente conduttivi o cavi che cadono, si attaccano o toccano all’interno del pannello di protezione.
(3) Abbina la spina del cavo di allineamento alla presa della scheda di protezione.Prima di tutto, completa la saldatura del cavo B della scheda di protezione al negativo B totale del pacco batteria, quindi la spina della fila di fili e la presa dell’aggancio della scheda di protezione, per garantire che la spina della fila di fili e la presa della scheda di protezione in posizione, senza oggetti caricati elettricamente o cavi al contatto con la scheda di protezione e per fare un buon lavoro di fissaggio delle misure.
(4) B+ e C- sono collegati rispettivamente ai terminali positivo e negativo del connettore di ricarica.Assicurarsi che durante il processo di saldatura della connessione, l’isolamento di altri conduttori sia eseguito correttamente per evitare cortocircuiti.La tensione del pacco batteria della porta di scarica e della porta di ricarica è coerente con la tensione del pacco batteria, la polarità corretta e la posizione corretta del cablaggio.
Nota: la stessa porta di carica e scarica condividono un C negativo, solo un cavo, il MOS di carica/scarica appare in coppia, la stessa corrente di carica e corrente di scarica della scheda è maggiore.

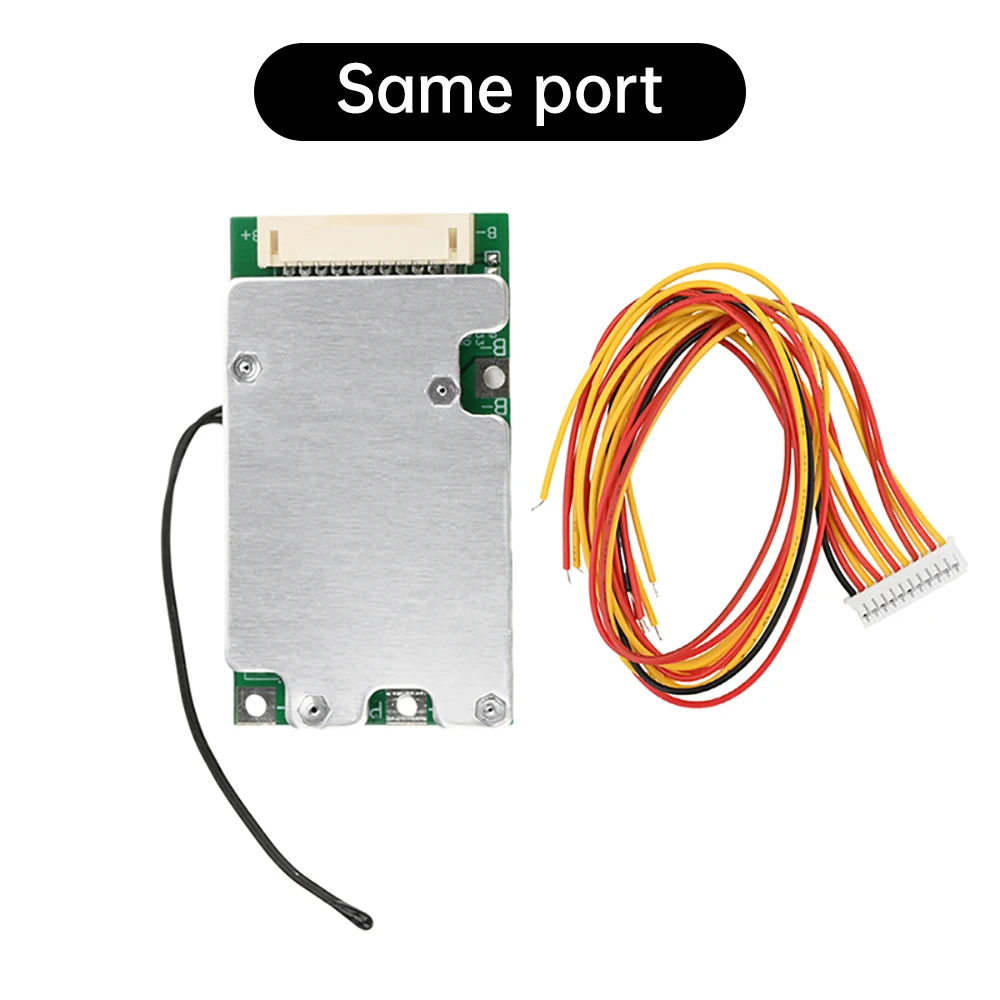

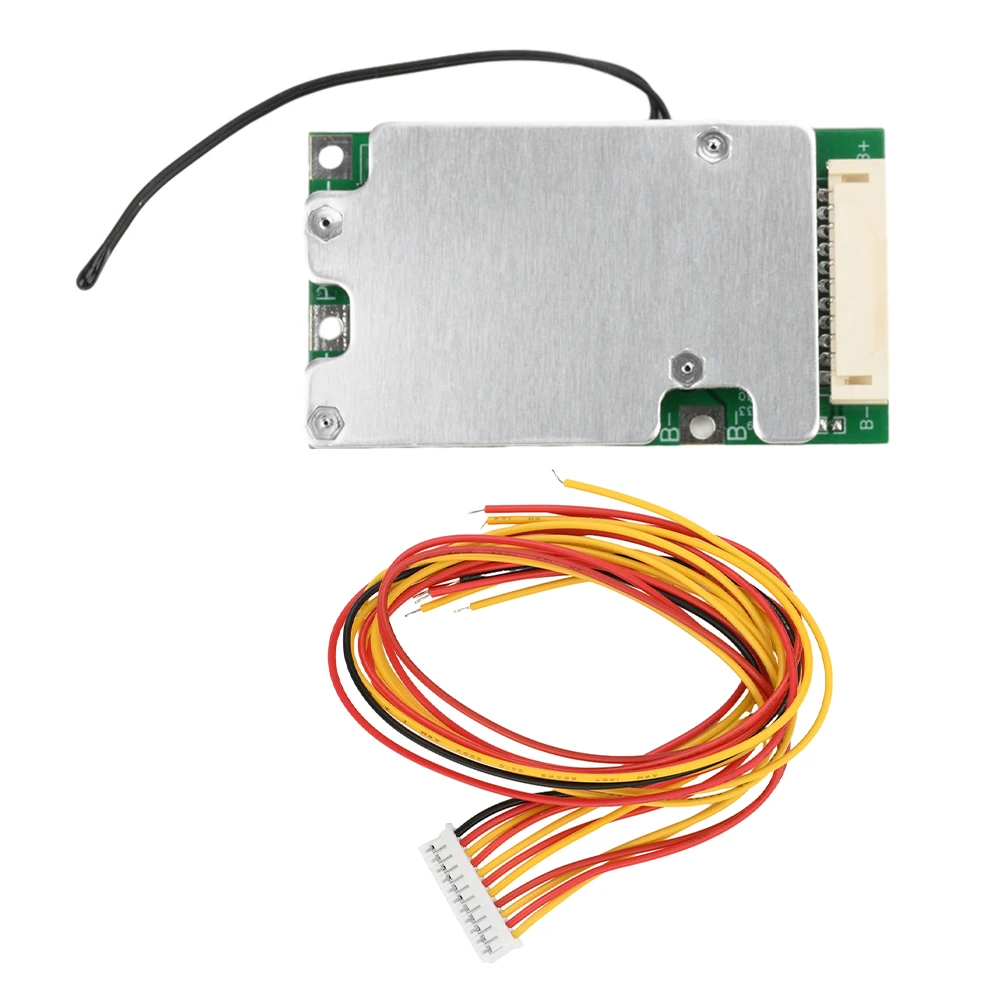

Il pacchetto include:
Scheda di protezione della batteria al litio *1
Cavo di acquisizione *1
