Caratteristiche
1.Supporto 22.Uscita di ricarica rapida ad alta potenza da 5 W, per soddisfare la richiesta di ricarica rapida, migliorare l’uso dell’efficienza 2.Compatibile con QC4+, PD3.0 protocollo di ricarica rapida tradizionale, si adatta a una varietà di dispositivi, migliora la versatilità 3.I prodotti supportano la modalità corrente ridotta, il supporto del display del tubo digitale e l’indicazione di alimentazione a LED, più comodo da usare
4.Progettato per la batteria ternaria agli ioni di litio da 3,7 V, che fornisce un meccanismo di conversione e protezione dell’energia stabile ed efficiente.
5.Adatto per progetti di alimentazione mobile fai-da-te, soluzioni di ricarica rapida personalizzate facili da personalizzare
Parametro
Il prodotto è adatto per batterie al litio ternarie a stringa singola da 3,7 V (pieno di 4,2 V).
Pulsante:
Azione di pressione breve, aprire la porta USB e il carico leggero Porta di uscita di tipo C scarica esterna e display di alimentazione
Azione con doppio clic, chiudi la porta USB e la porta di uscita di tipo C, il display di alimentazione
Se esiste un alimentatore esterno, verrà chiusa solo la porta di uscita
Porta di tipo C: supporto per ingresso e uscita
Porta USB: ampia interfaccia di uscita di corrente

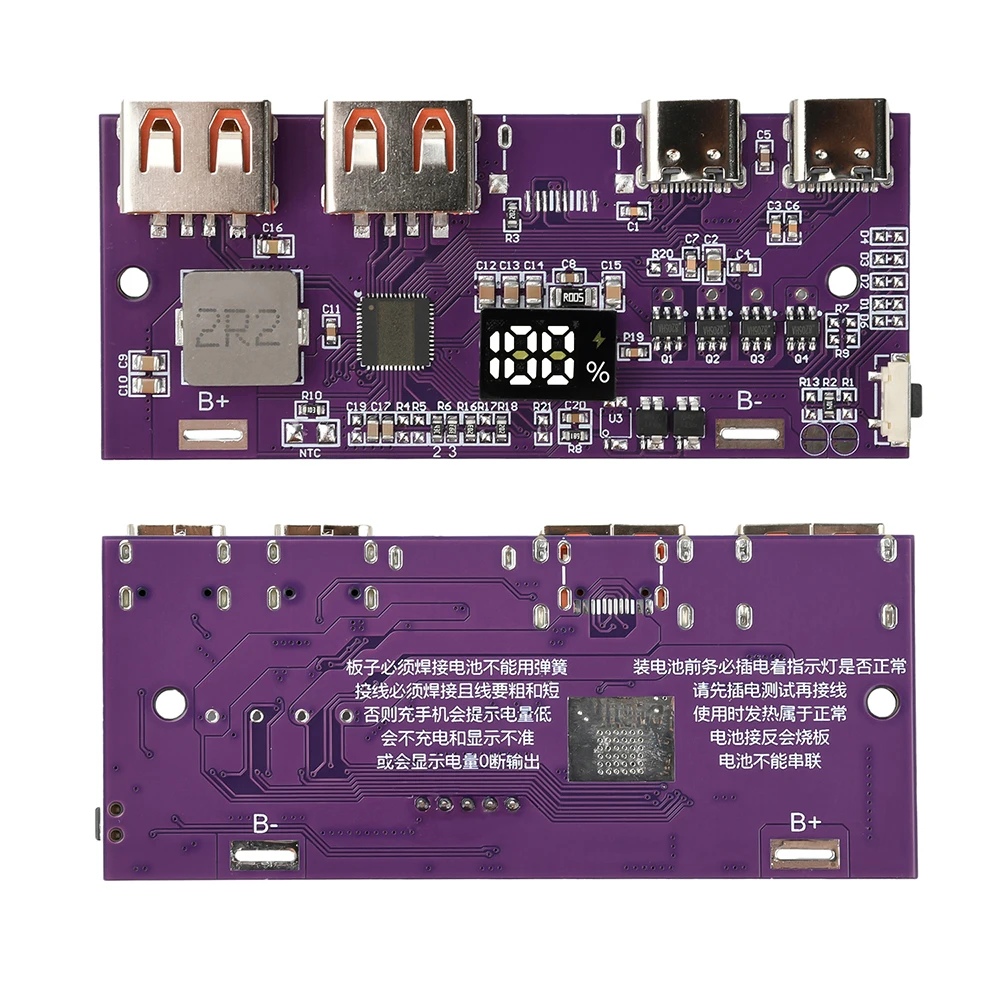

B+: interfaccia positiva della batteria, l’uso deve essere saldato, la linea deve essere spessa, non può essere troppo lunga
B-: interfaccia negativa della batteria, l’uso deve essere saldato, la linea deve essere spessa, non può essere troppo lunga
Il cablaggio del modulo con un multimetro per misurare la carica e la scarica del modulo La tensione dei contatti B+ e B è la stessa o una differenza molto piccola, se la differenza è grande, c’è un problema con il cablaggio o l’invecchiamento della batteria
Protocollo di supporto:
Supporta BC1.2/5V2.4A
Supporta PD2.0/PD3.0
Supporto QC2.0/QC3.0/QC4.0
Supporta AFC, FCP, SCP, PPS, SFCP
Supporta VOOC, DASH, WARPPE2.0, PE1.1
Il pacchetto include
Modulo scheda madre a ricarica rapida *1 (stile a tua scelta)

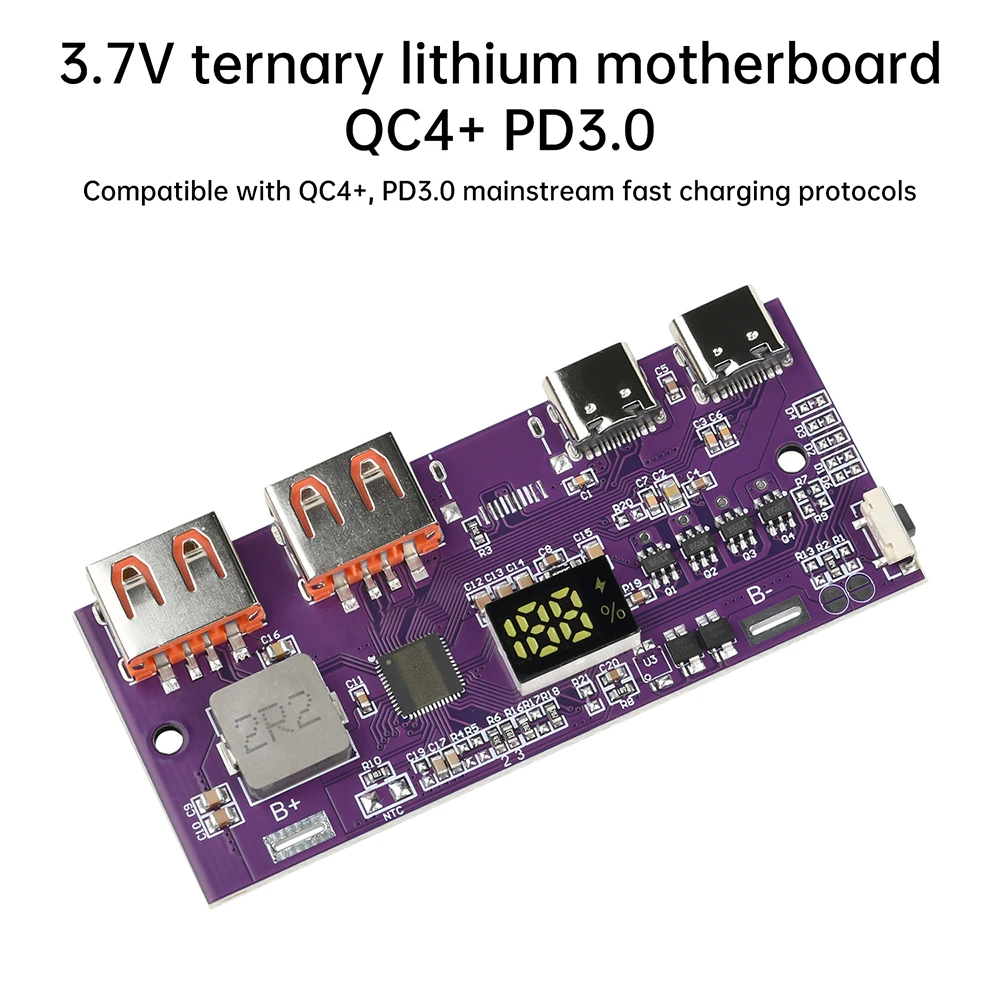

Features

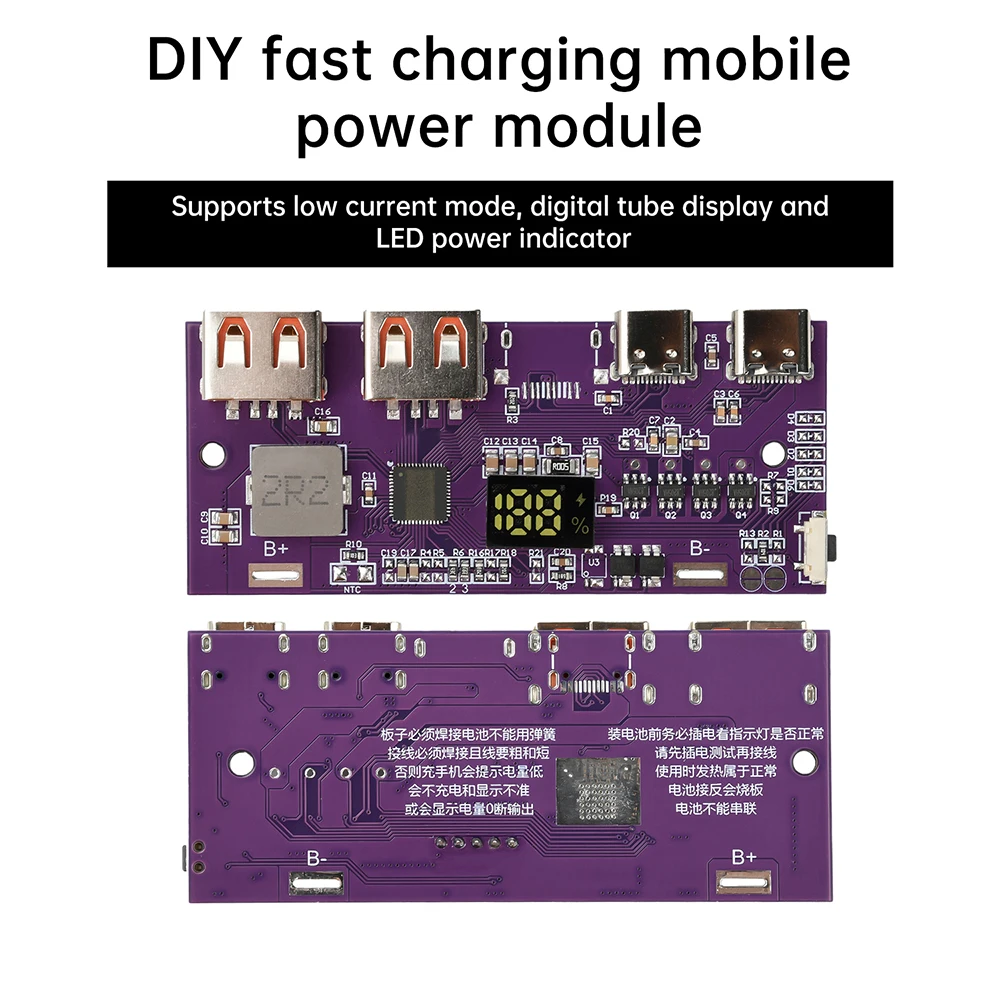

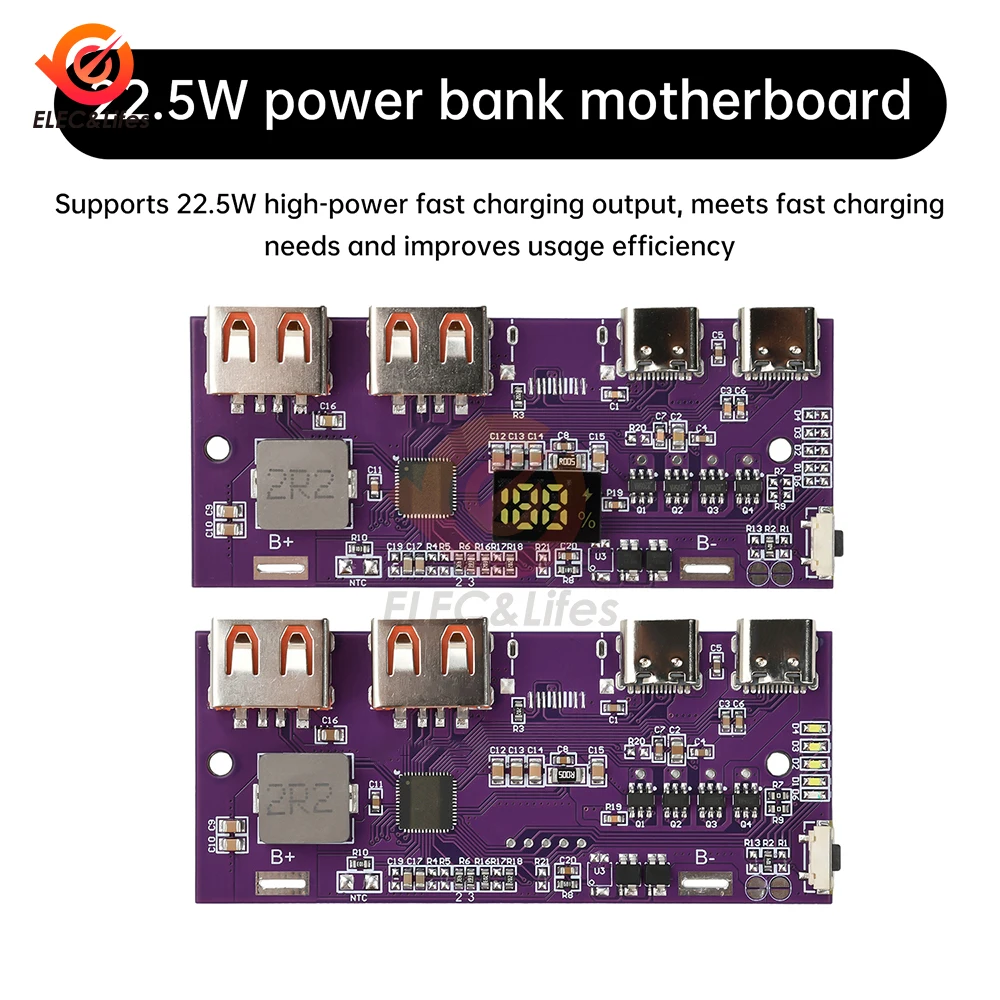

1.Support 22.5W high power fast charging output, to meet the demand for fast charging, enhance the use of efficiency 2.Compatible with QC4 +, PD3.0 mainstream fast charging protocol, adapt to a variety of devices, enhance the versatility 3.Products support small current mode, support for the digital tube display and LED power indication, more convenient to use
4. Designed for 3.7V Li-ion ternary battery, providing stable and efficient energy conversion and protection mechanism.
5. Suitable for DIY mobile power projects, easy to customize personalized fast charging solutions
Parameter
The product is suitable for single string 3.7V (full of 4.2V) ternary lithium batteries

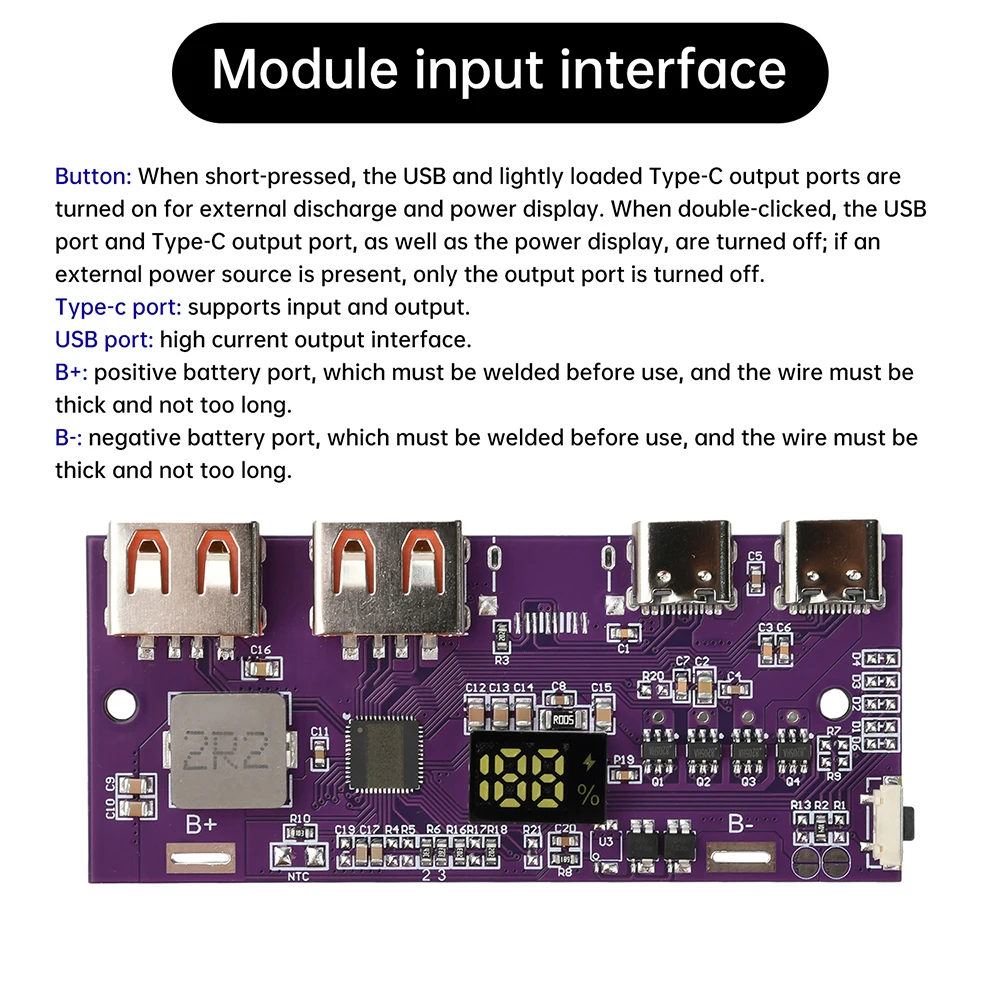

Button:
Short press action, open the USB port and the light load Type-C output port external discharge and power display
Double-click action, close the USB port and the Type-C output port, the power display
If there is an external power supply exists, only the output port will be closed
Type-C port: support for input and output
USB port: large Current output interface

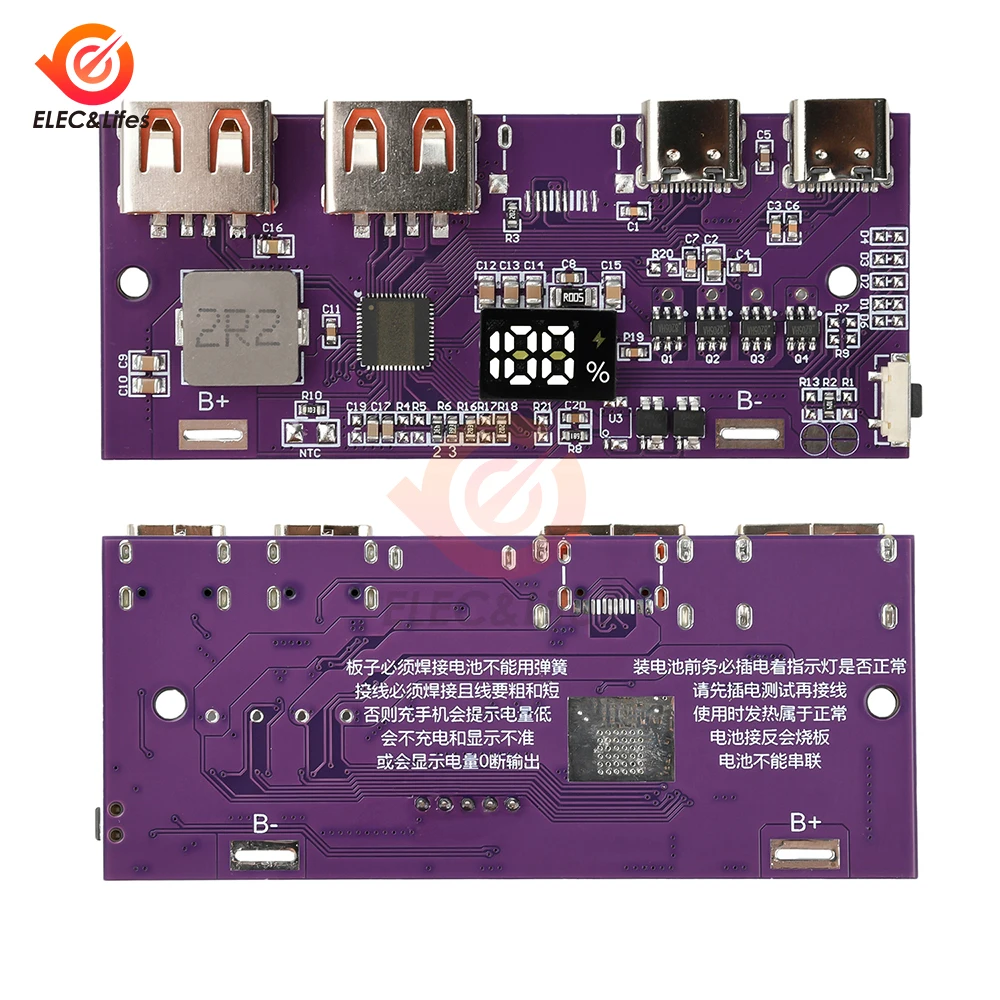

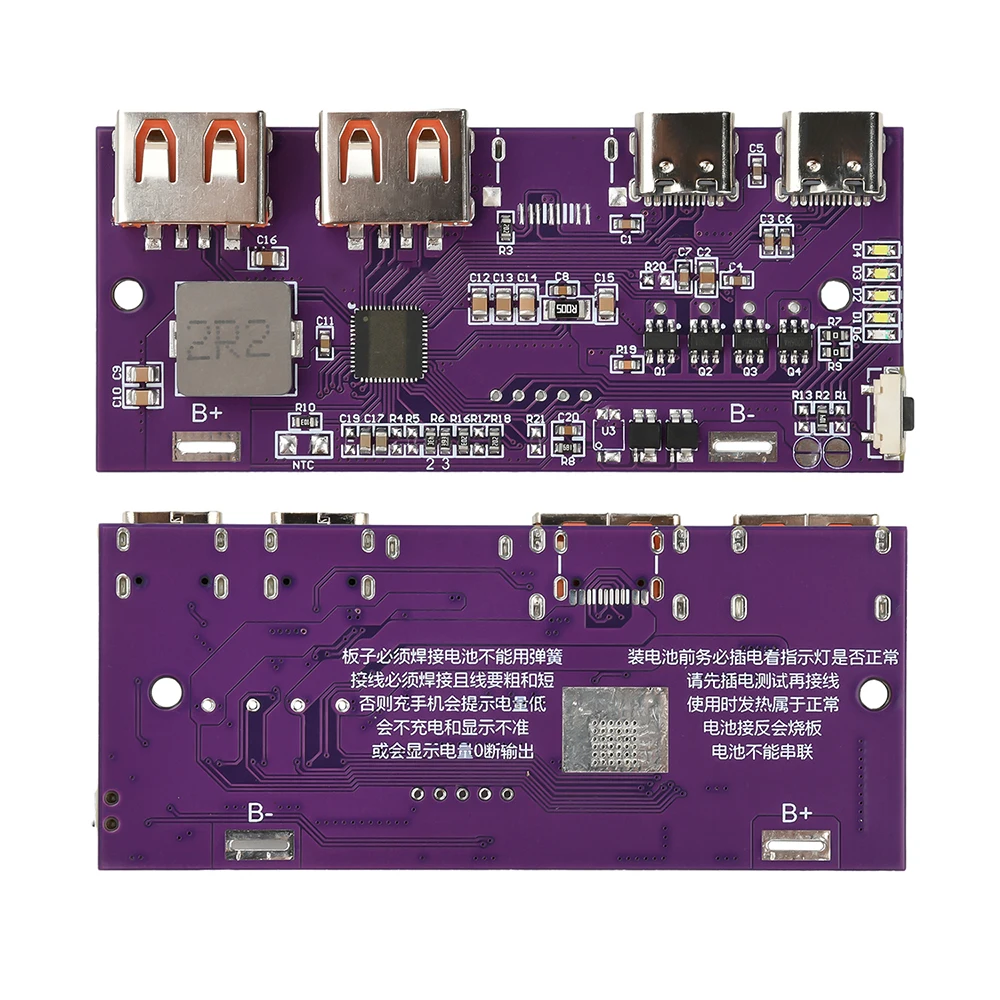

B+: battery positive interface, use must be welded, the line must be thick, can not be too long
B-: battery negative interface, use must be welded, the line must be thick, can not be too long

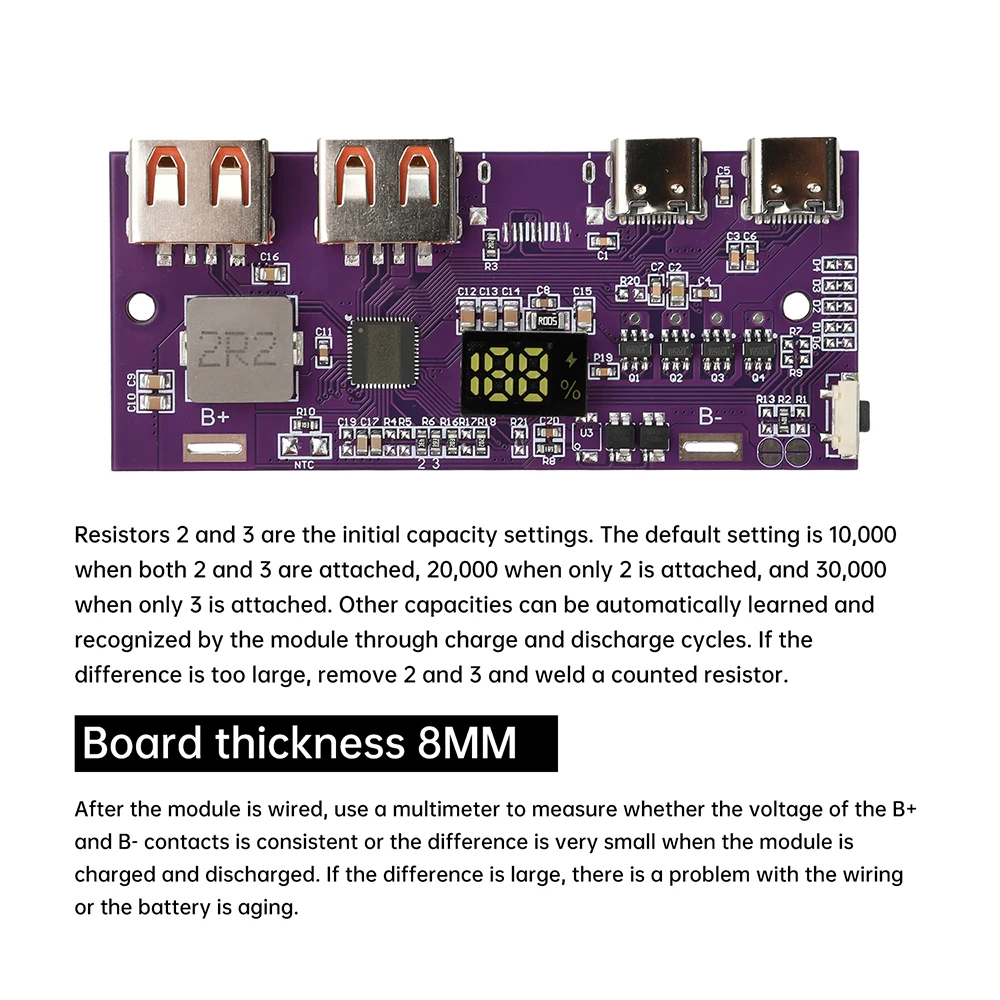

Module wiring with a multimeter to measure the module charging and discharging B+ and B- contact voltage is the same or very small difference, if the difference is large, there is a problem with the wiring or the battery aging
Support protocol:
Support BC1.2/5V2.4A
Support PD2.0/PD3.0
Support QC2.0/QC3.0/QC4.0
Support AFC, FCP, SCP, PPS, SFCP

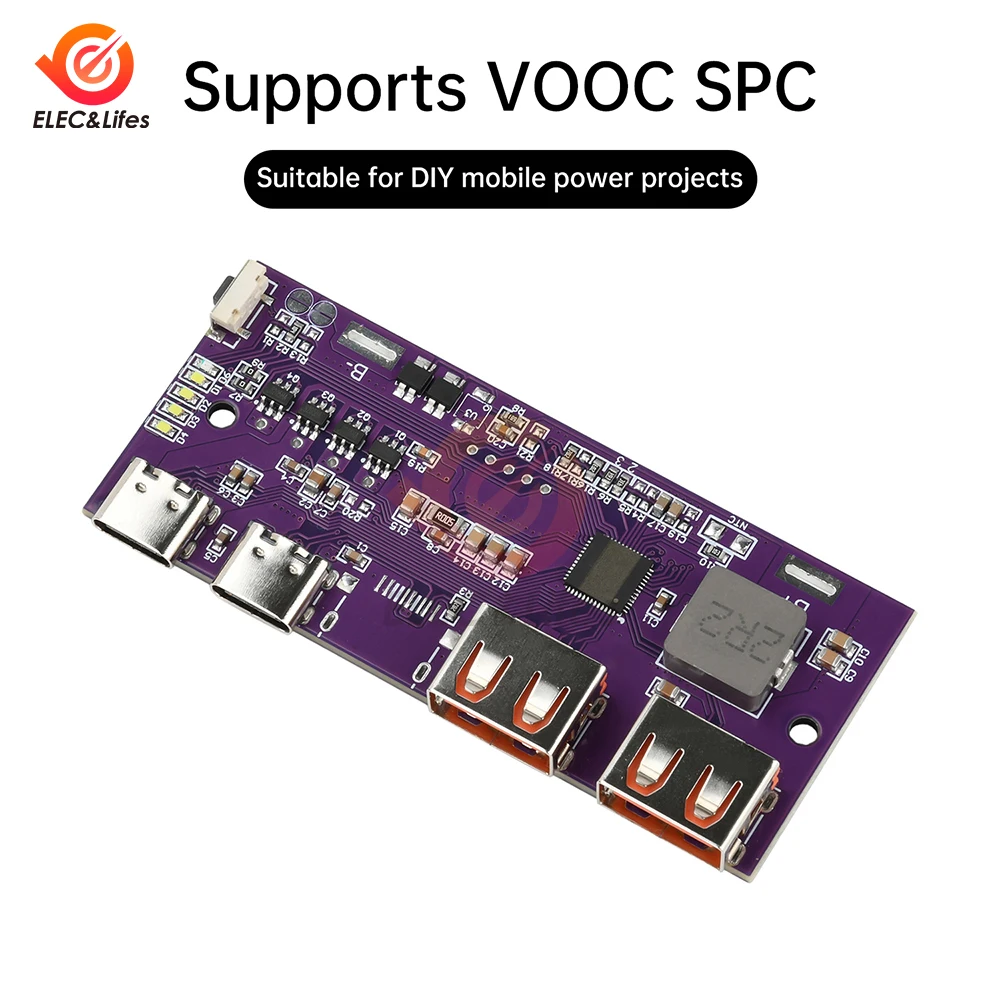

Support VOOC, DASH, WARPPE2.0, PE1.1
Package include
Fast charging motherboard module *1 (style of your choice)
