Caratteristiche del prodotto:
Design dell’interfaccia, ci sono cinque porte USB: Type-C, 20, MicroUSB, Type-A1, Type-A2.
È comodo da usare e ha una vasta gamma di applicazioni
Alta efficienza e alta affidabilità

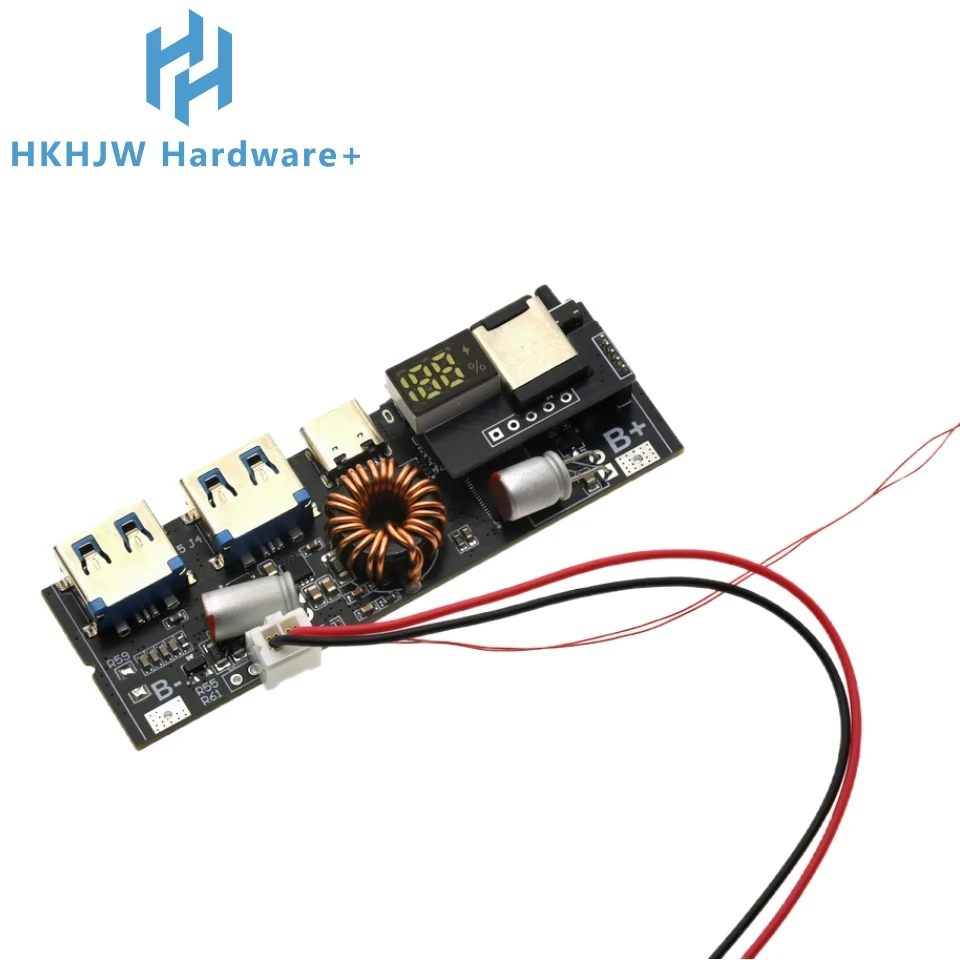

Modulo power bank portatile
Display digitale del livello della batteria del tubo
Parametri del prodotto:
Tipo di batteria: batteria ai polimeri di litio
Potenza massima in uscita: 65W/100W
L’impostazione predefinita è il display del livello della batteria del tubo digitale
La scheda madre dispone di 5 porte USB di default: Type-C, 20, MicroUSB, Type-A1, Type-A2.
Inoltre, la porta DC può solo caricare e non scaricare.Ingresso 5-12 V.
Lightning supporta l’ingresso di ricarica rapida PD2.0.
Il tipo C supporta un ingresso di ricarica rapida AFC/FCP/SCP/VOOC/PD3.0/PD2.0.
Supporta il PPS/PD3.O/PD2.0 / AFC/FCP/QC3 + / QC3.0 / QC2.0 / SCP uscita a ricarica rapida.
Il tipo A1/tipo A2 supporta l’uscita di ricarica rapida da Apple/AFC/FCP/VOOC/QC3+/QC3.0/QC2.0/SCP.
MicroUSB supporta l’ingresso di ricarica rapida AFC/FCP/SCP.
Il tipo C supporta la ricarica rapida bidirezionale sia per l’ingresso che per l’uscita.
L’ingresso supporta tensioni di 5V/9V/12V/15V/20V.
L’uscita PPS supporta 3,3 V-21 V/3 A.
Supporto uscita PD3.0 / PD2.0 5 V3A / 9 V3A / 15 V3A / 12 V3A / 20 V5A.
L’uscita QC2.0 supporta 5V3A/9V3A/12V3A.
QC3.0 supporta una tensione di uscita di 5V-12V e 200mV per step.
L’uscita AFC supporta 5V3A/9V2A/12V2A.
L’ingresso supporta tensioni di 5 V/9 V/12 V.
L’uscita FCP supporta 5V3A/9V2A/12V1.5.
L’ingresso supporta tensioni di 5 V/9 V/12 V.
L’uscita SCP supporta 5V4,5A e 10V2,2A.
Supporto ingresso per 5.5V3A.
L’uscita VOOC supporta 5 V a 4 A.
Supporta la scarica esterna simultanea dalle porte Type-A1/Type-A2/Type-C.
Massimo 5 V a 3 A.Per una ricarica rapida, utilizza una singola porta.
Dimensioni del prodotto: 72x27x6 mm
Note:
1.Il cavo per collegare la batteria esterna alla scheda madre deve essere in grado di gestire una corrente di 10A.È necessario utilizzare almeno un filo di rame quadrato e i fili normali devono essere quadrati 1,5.Non deve essere troppo spesso, ma non può essere nemmeno troppo sottile.Se è troppo sottile, ci saranno rischi per la sicurezza.(Poiché la corrente all’estremità della batteria è molto grande
Si consiglia di utilizzare cavi con specifiche 16AWG.

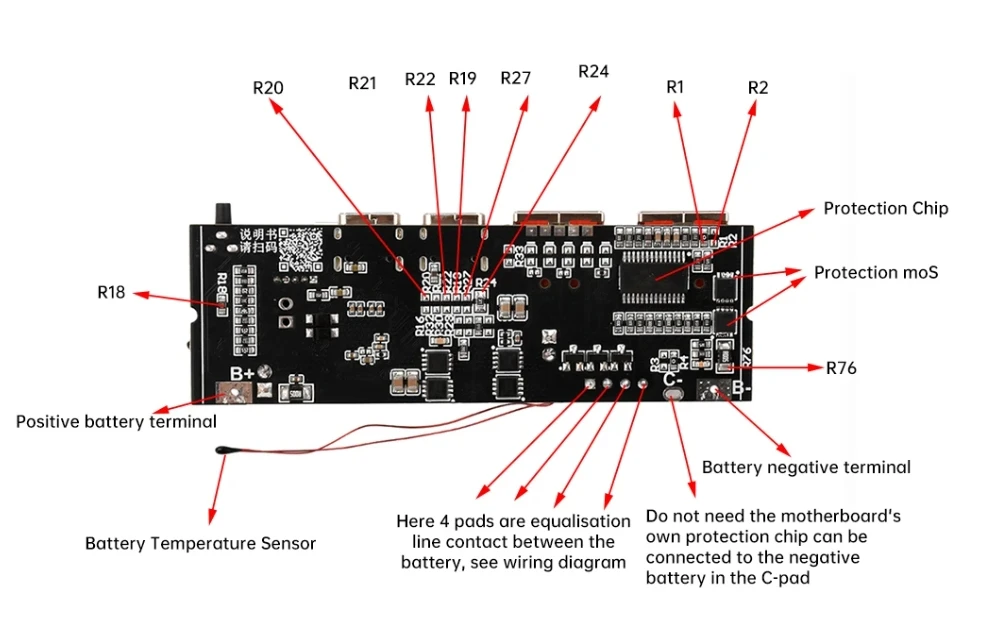

2.La scheda madre è dotata di un chip di protezione integrato e supporta solo da 2 a 5 stringhe di batterie.Per 6 stringhe di batterie al litio ferro fosfato è necessaria la scheda di protezione integrata della batteria.La corrente di protezione da sovracorrente della scheda di protezione integrata deve essere maggiore di 15 A; in caso contrario, non può funzionare correttamente e in casi gravi potrebbe danneggiare il chip della scheda madre.
3. A causa dell’eccessiva corrente all’estremità della batteria, è necessario saldare la batteria con un filo spesso per il test.Non utilizzare pinze a coccodrillo per fissare i pad durante i test di carica e scarica.Il nostro negozio rifiuta il servizio post-vendita se insisti nel farlo.
4. Per la selezione delle batterie, è possibile utilizzare batterie 18650, polimeri e al litio ternario con tensioni di 4,15V/4,2V/4,35V/4,4V.Sono accettabili tutte le singole cellule di grandi dimensioni.La capacità di una singola stringa di batterie non deve superare i 25000mAh; in caso contrario, la visualizzazione della batteria risulterà imprecisa.Supporta batterie al litio ferro fosfato da 3,65V, ma non supporta batterie usa e getta a secco, nichel-metallo idruro, nichel-cromo, piombo-acido, ecc.La batteria deve avere un minimo di 2 stringhe e un massimo di 6 stringhe, e la tensione totale non deve superare i 23V.La corrente minima di carica e scarica di una singola stringa di batterie dovrebbe raggiungere 10A o più.Se questo requisito non viene soddisfatto, utilizzarlo a una potenza inferiore.

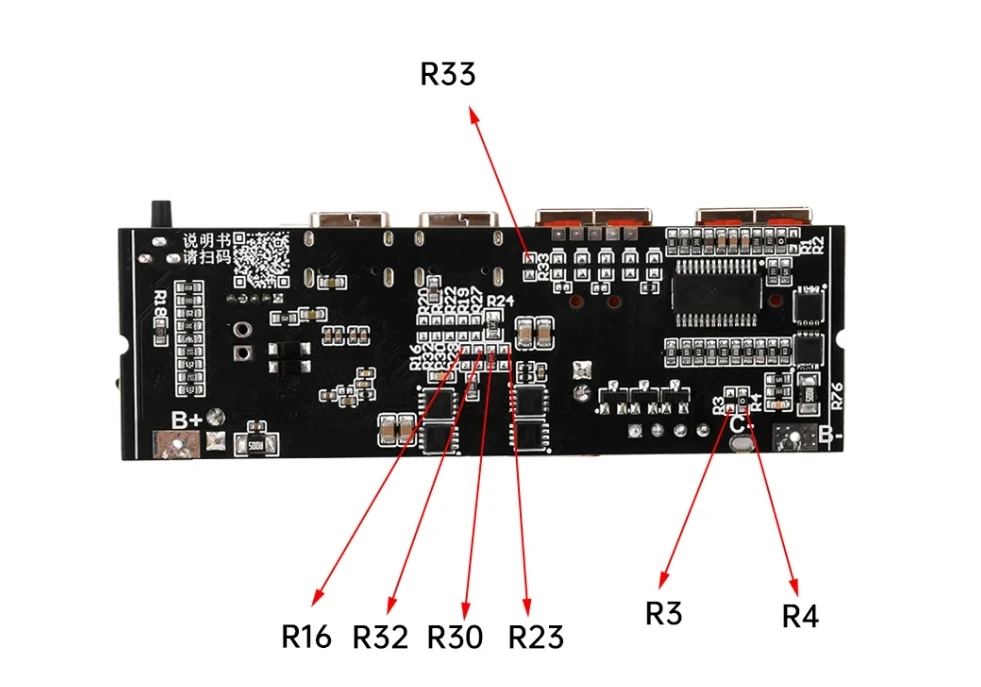

5.La scheda madre deve essere preimpostata con la capacità della batteria.Si prega di fare riferimento all’introduzione nei dettagli.
6. Supporta la ricarica flash OPO e la ricarica super veloce HW.Protocolli diversi hanno livelli di potenza diversi.65W e 100W si riferiscono entrambi alla potenza del protocollo PD.VOOC è 20 W e SCP è 22,5 W.Si prega di confermare i requisiti prima di scattare la foto.Non accettiamo resi solo perché il tuo telefono non può essere caricato velocemente.Tutti gli articoli saldati non sono idonei per la restituzione o il cambio.I telefoni cellulari non supportati sono perché gli accordi dei telefoni cellulari non sono resi pubblici e le terze parti non possono utilizzarli.

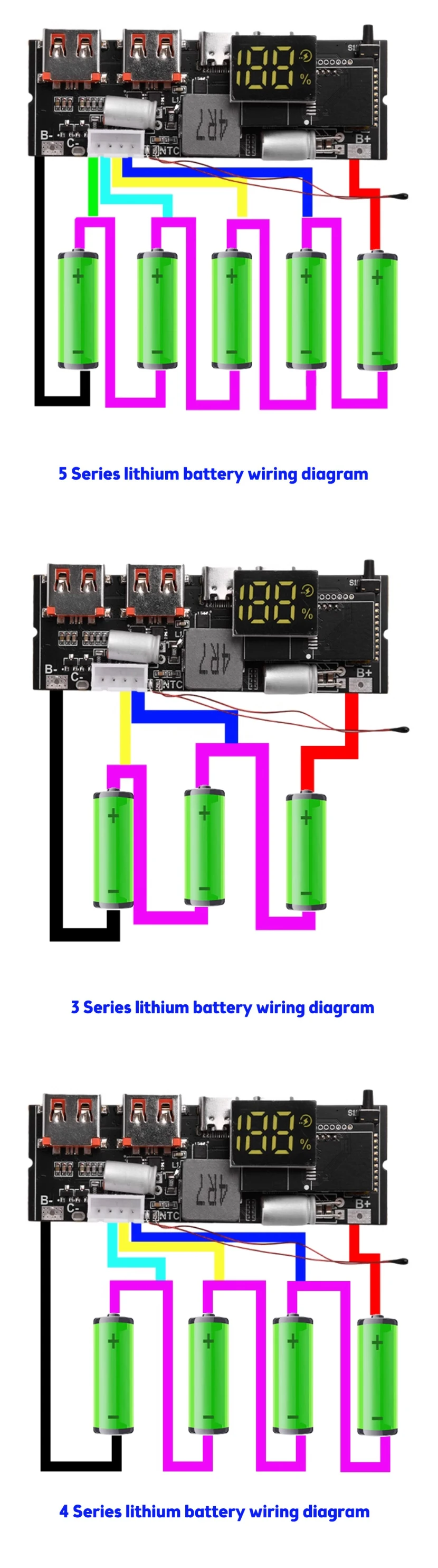

7.Le batterie collegate a questa scheda madre devono soddisfare i requisiti ed essere in serie.Se le batterie sono di capacità ordinaria, a bassa corrente, singole o multiple batterie collegate in parallelo, fare riferimento ad altri modelli di schede madri.
8. Il cavo che collega la batteria alla scheda madre deve essere spesso e la batteria deve essere in grado di far passare una corrente superiore a 10 A senza surriscaldarsi.
Elenco prodotti:
Modulo 1X
