Circuito della banca di potere a ricarica rapida bidirezionale ad alta potenza da 22,5 W con USB tipo C PPS/PD3.0/PD2.0 per fai da te

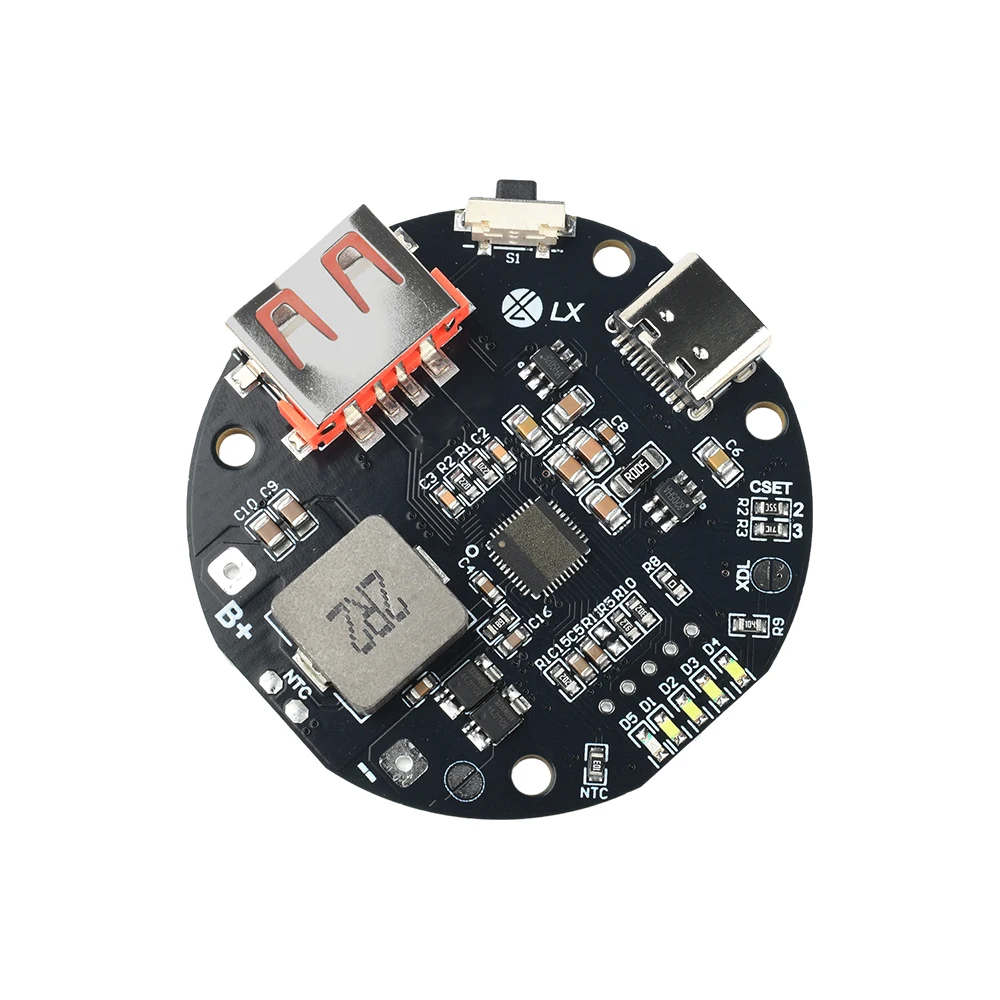

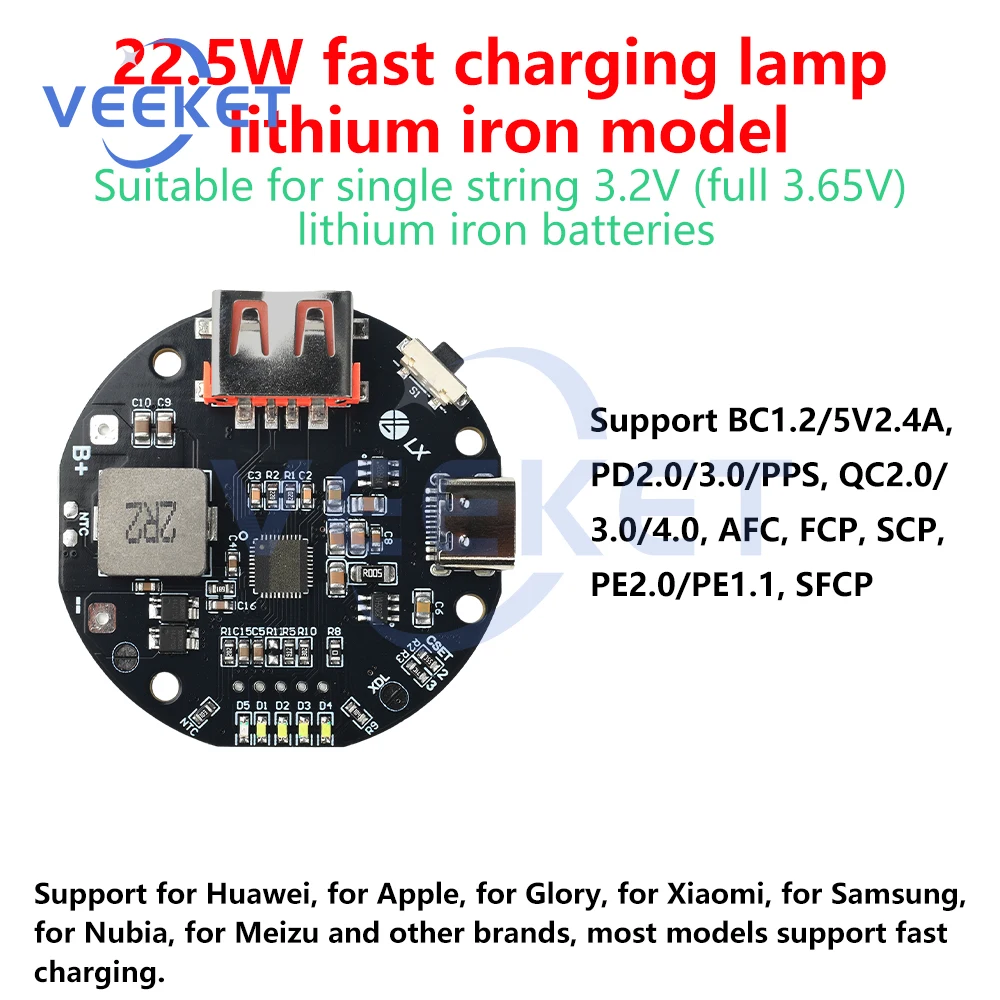

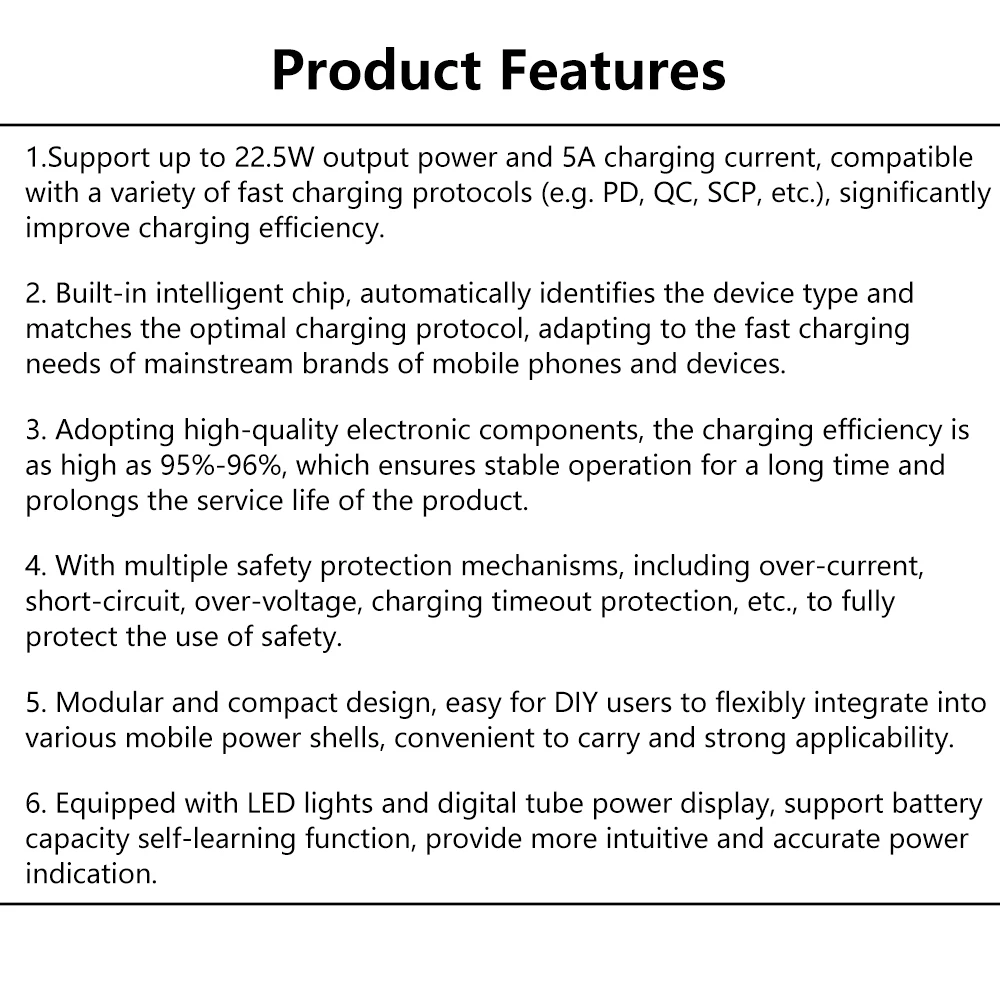

Caratteristiche

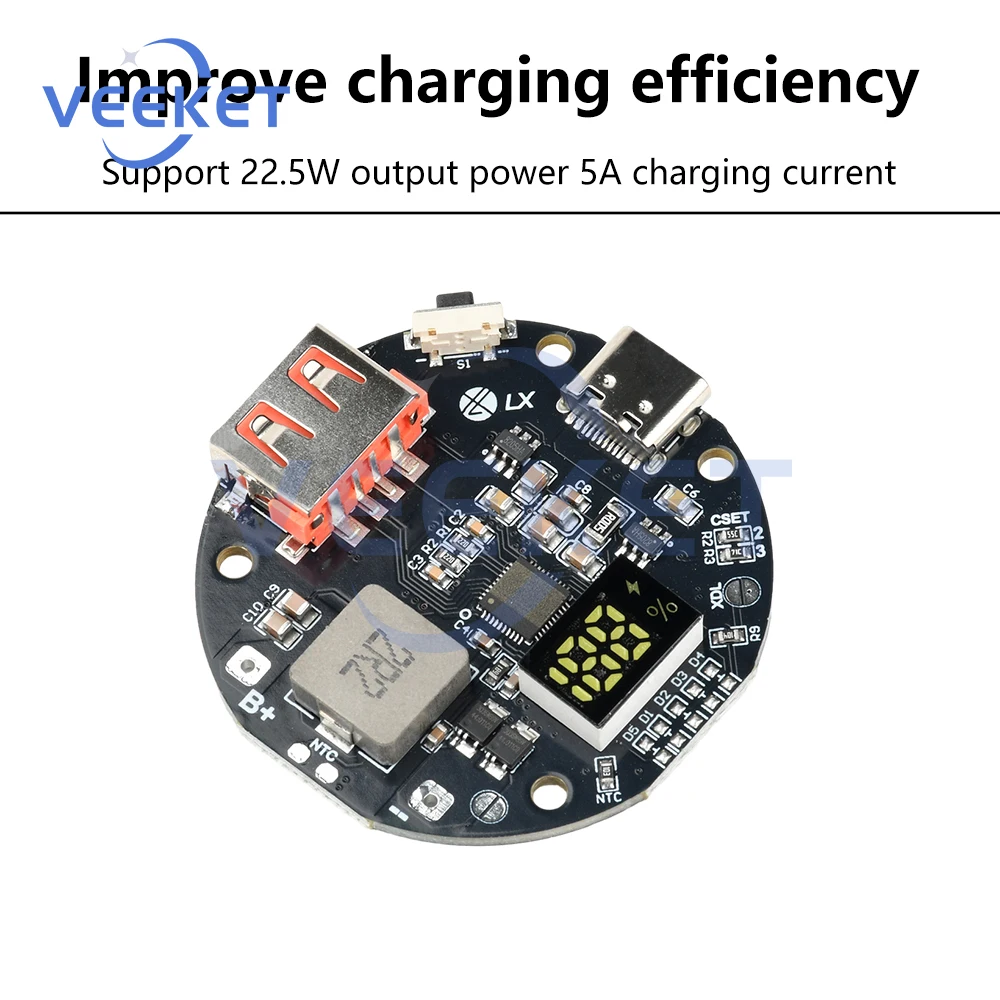

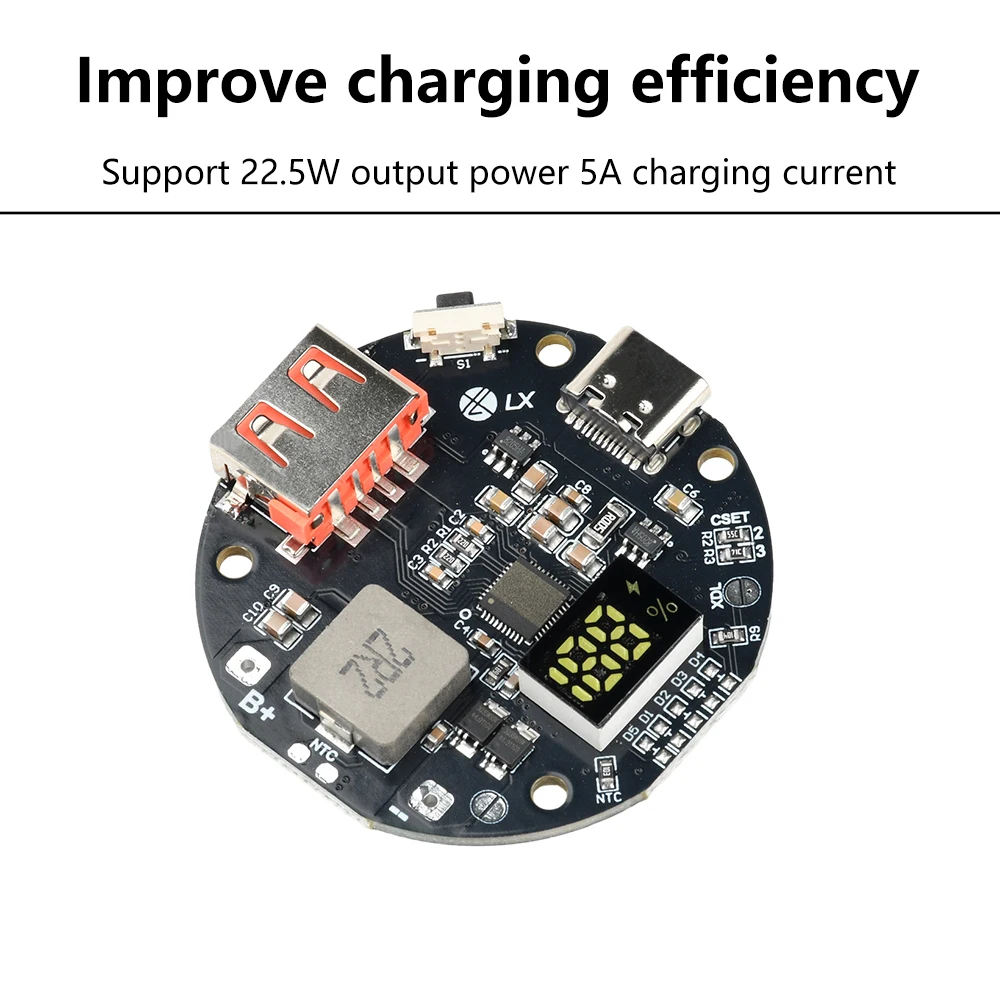

1.Supporta una potenza di uscita fino a 22,5 W e una corrente di carica di 5 A, compatibile con una varietà di protocolli di ricarica rapida (come PD, QC, SCP, ecc.), migliorare significativamente l’efficienza di ricarica.

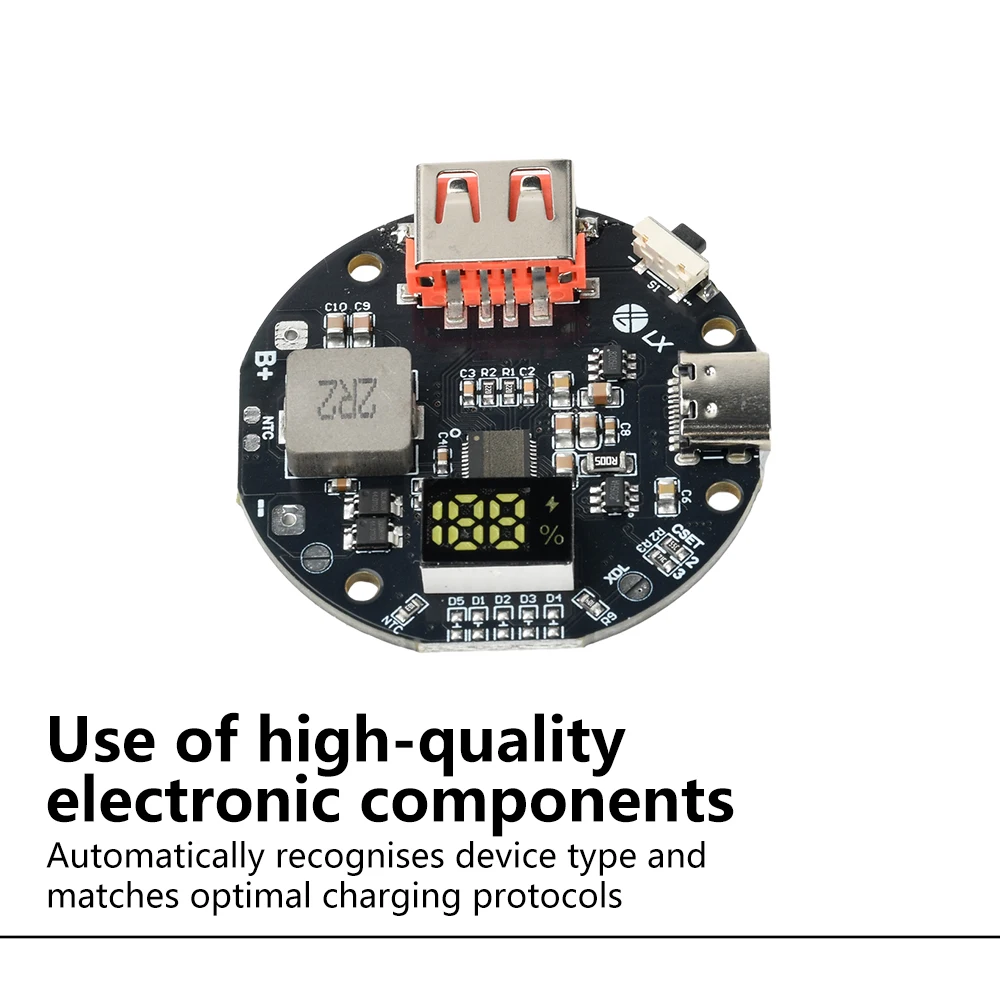

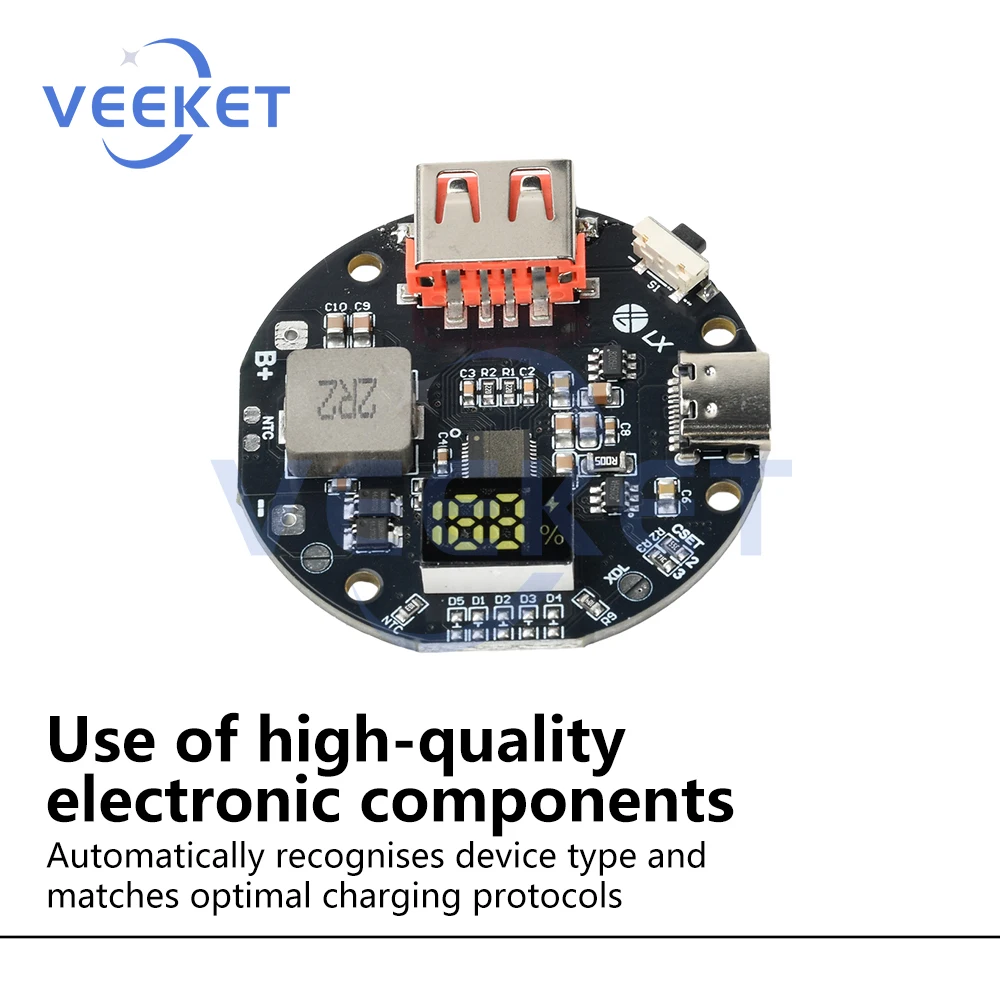

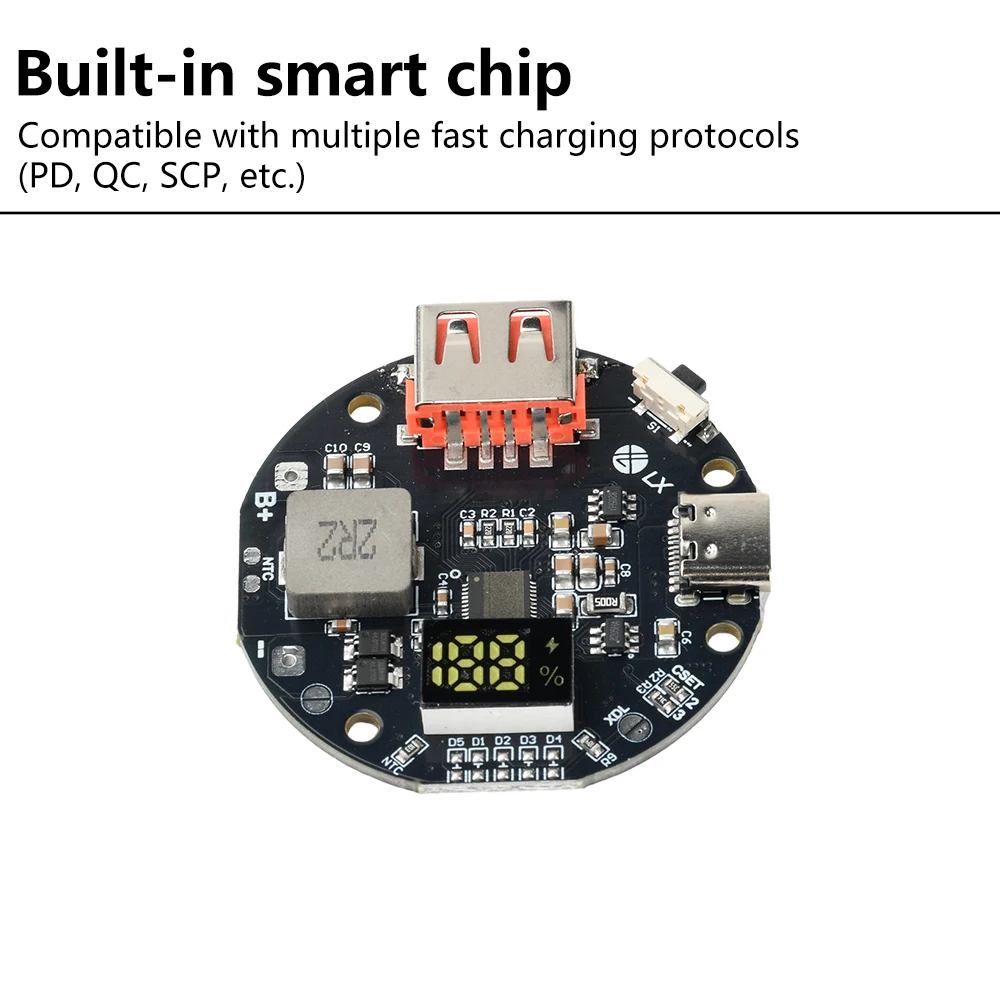

2.Chip intelligente integrato, riconosce automaticamente il tipo di dispositivo e abbina il protocollo di ricarica ottimale, adattandosi alle esigenze di ricarica rapida delle principali marche di telefoni cellulari e dispositivi.
3.Adottando componenti elettronici di alta qualità, l’efficienza di carica arriva fino al 95% -96%, il che garantisce un funzionamento stabile per lungo tempo e prolunga la durata del prodotto.

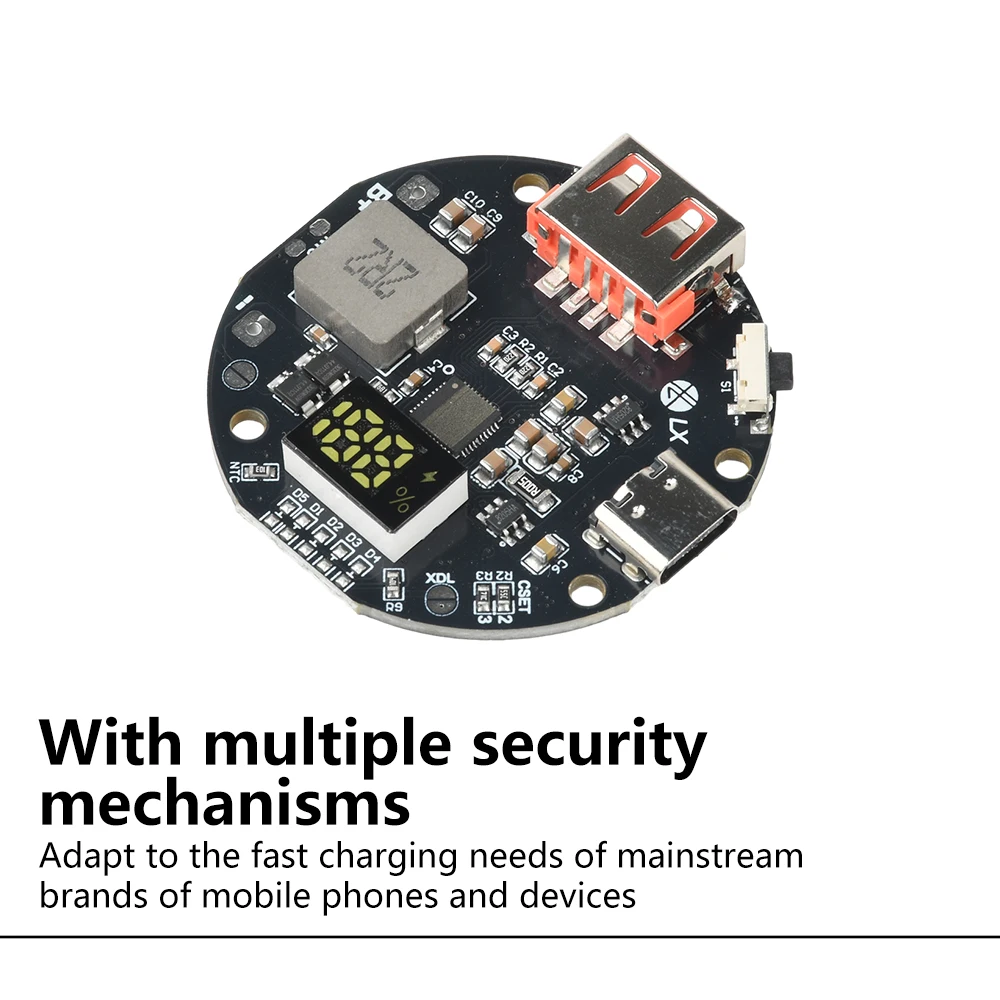

4.Con molteplici meccanismi di protezione di sicurezza, tra cui sovracorrente, cortocircuito, sovratensione, protezione timeout di carica, ecc., per proteggere completamente l’uso della sicurezza.

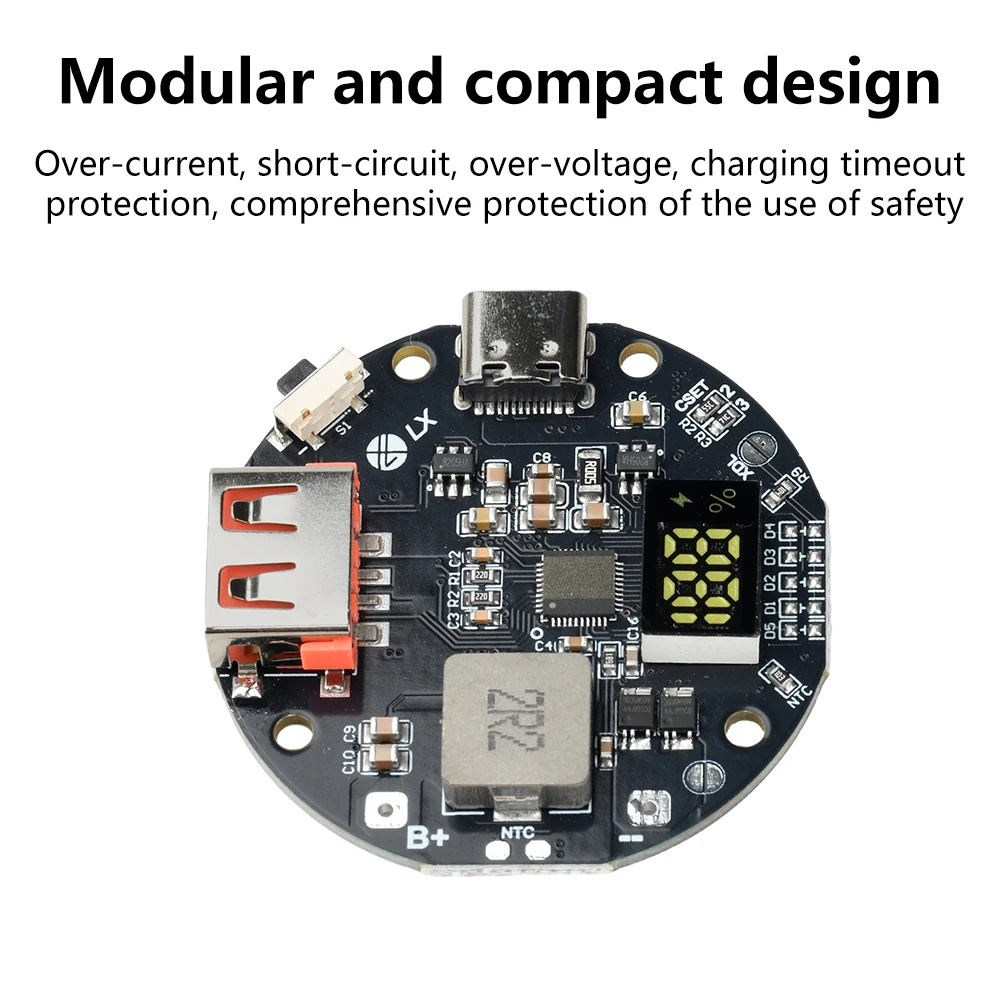

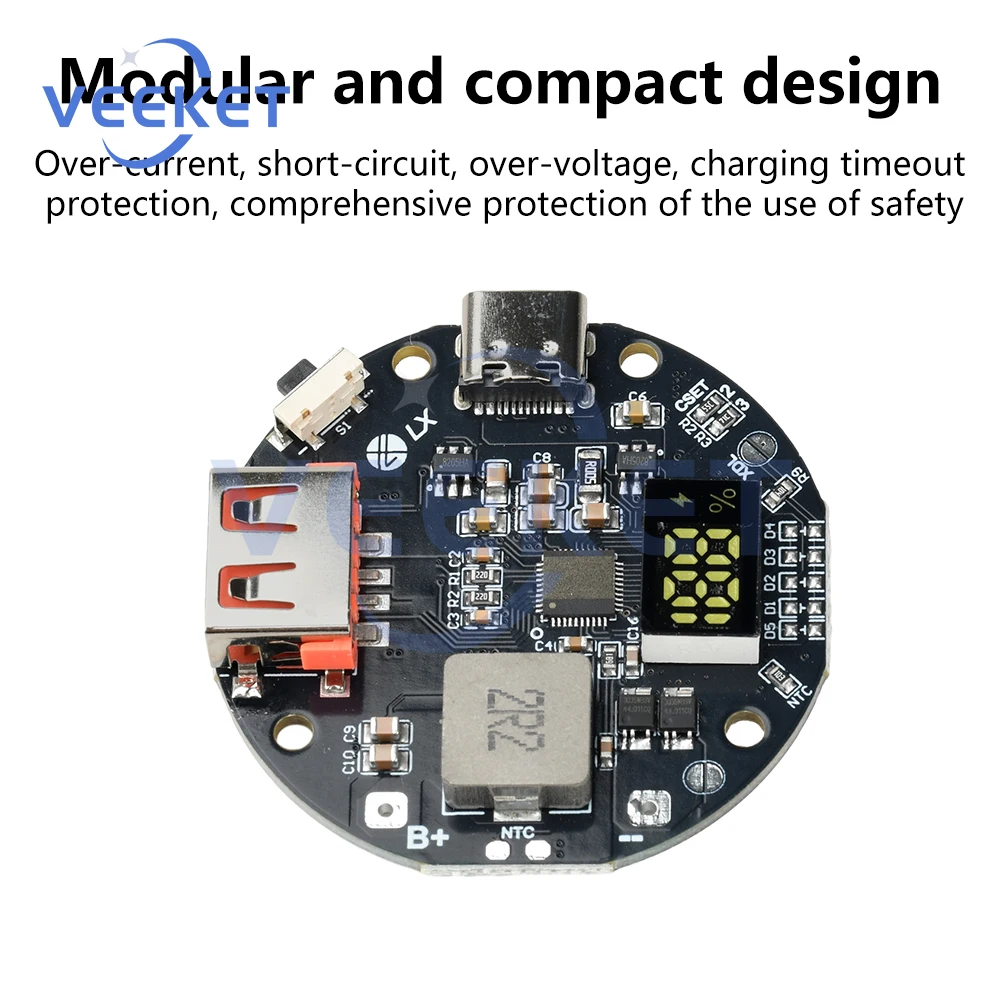

5.Design modulare e compatto, comodo per gli utenti fai-da-te da integrare in modo flessibile in vari gusci di alimentazione mobili, facile da trasportare, forte applicabilità.

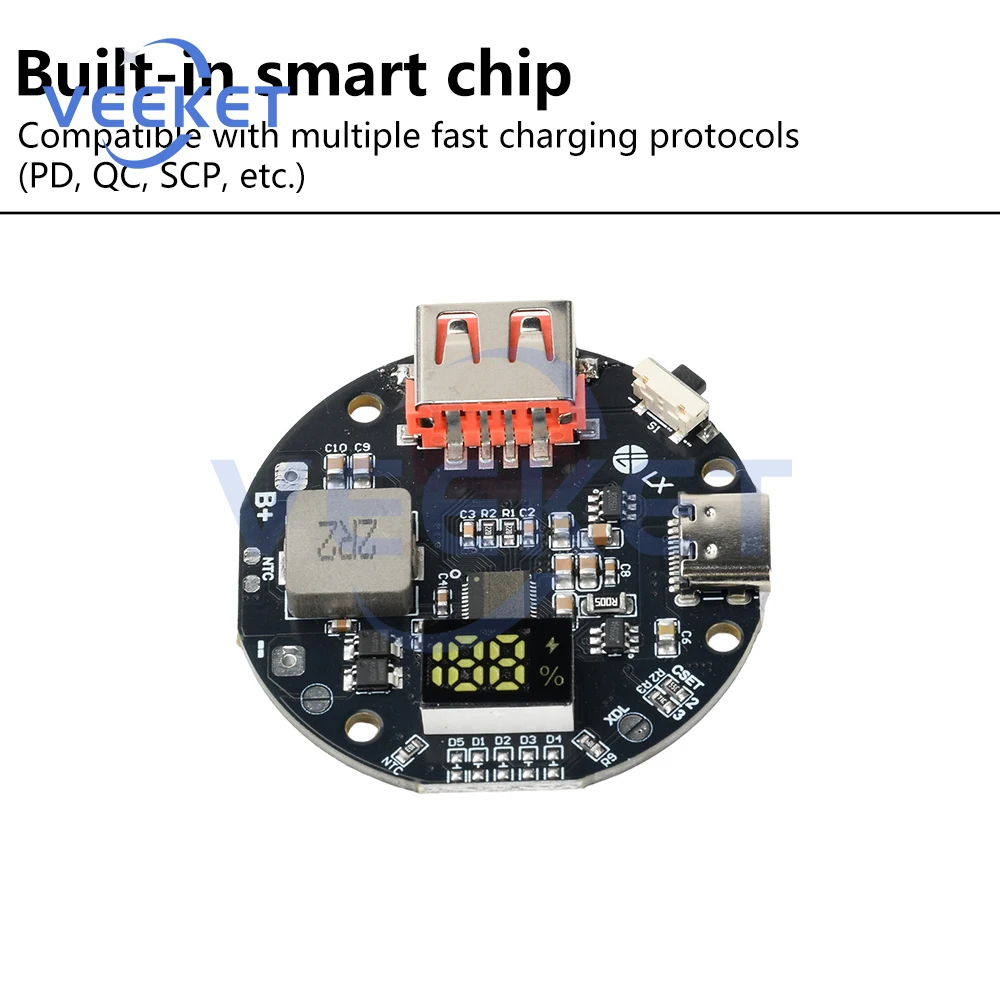

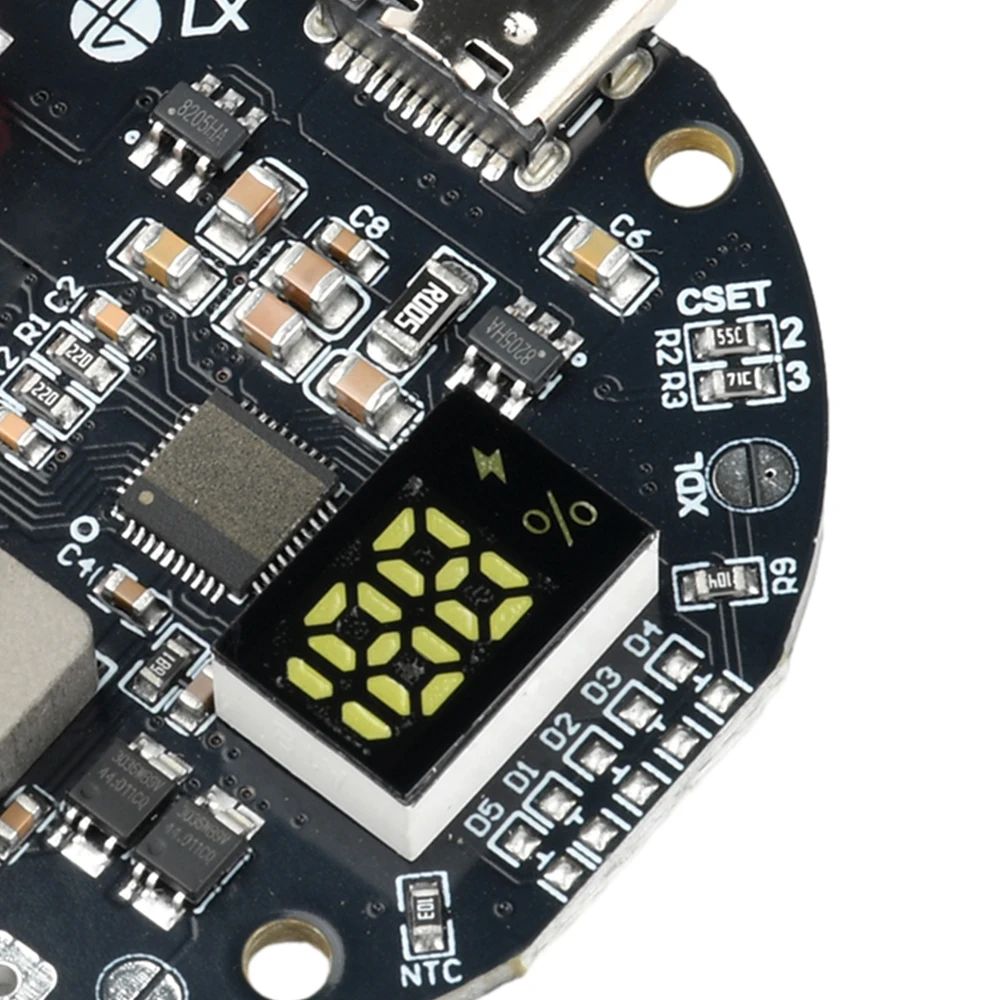

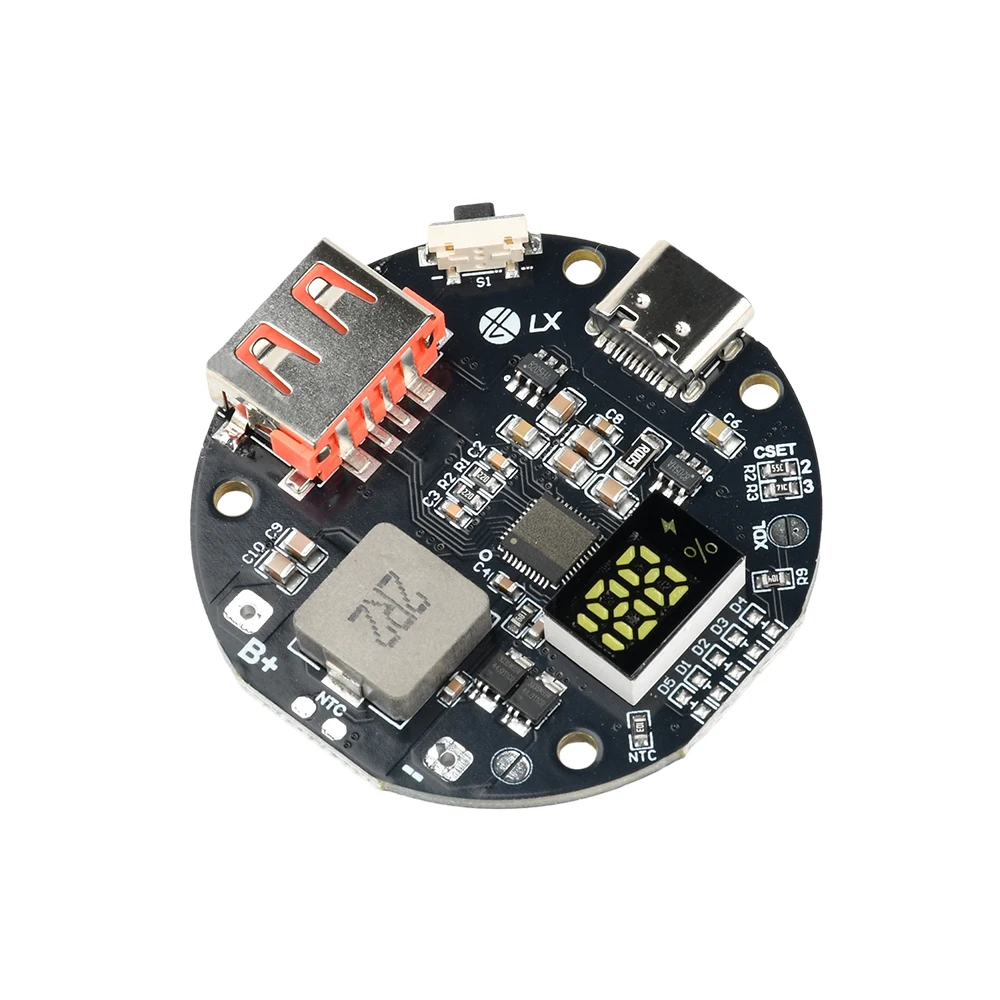

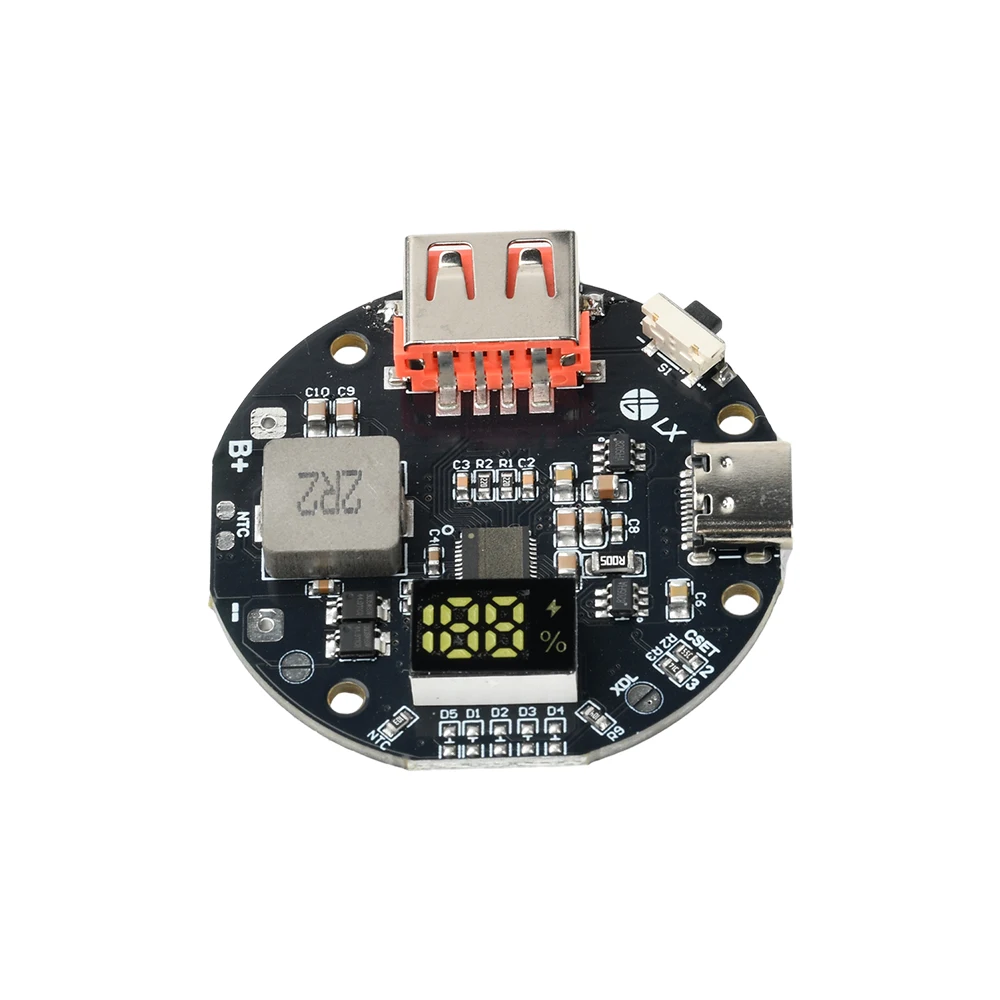

6.Dotato di luci a LED e display digitale della potenza del tubo, supporta la funzione di autoapprendimento della capacità della batteria, fornisce un’indicazione di alimentazione più intuitiva e accurata.

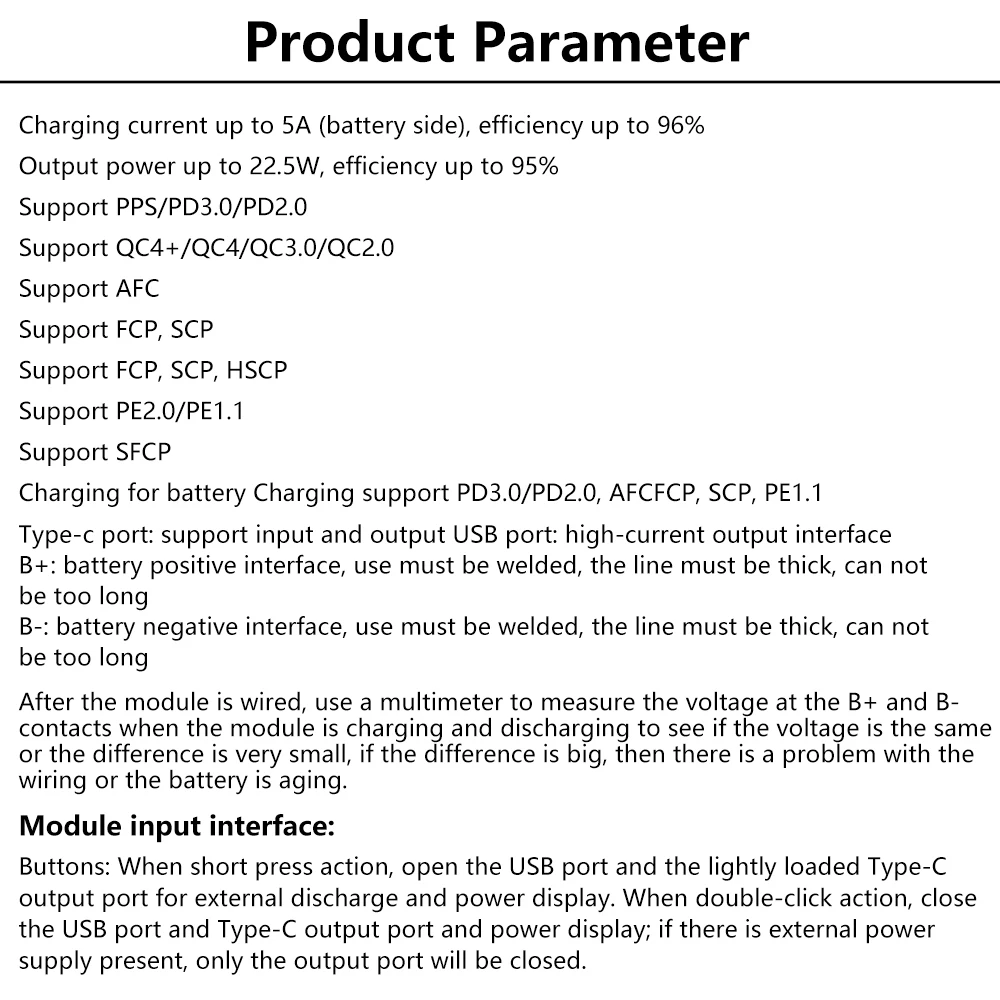

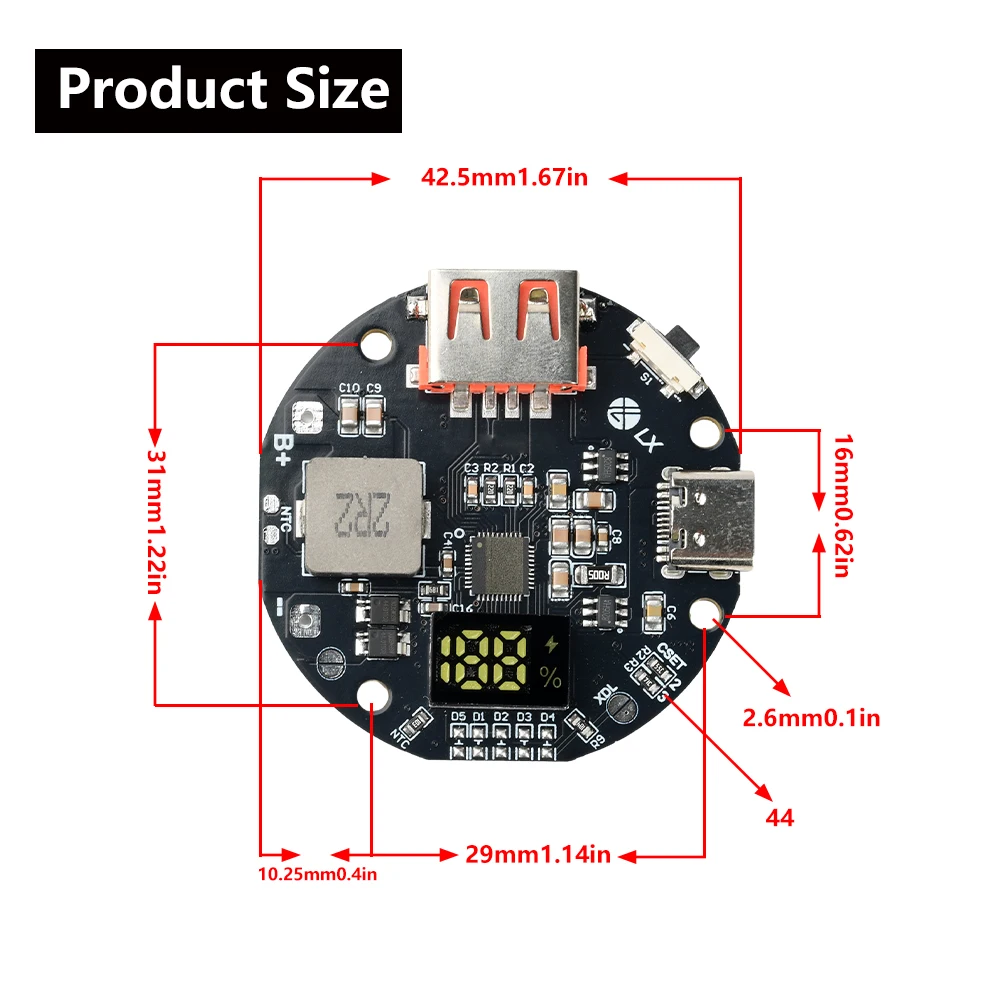

Parametro
Corrente di carica fino a 5 A (lato batteria), efficienza fino al 96%
Potenza in uscita fino a 22,5 W, efficienza fino al 95%

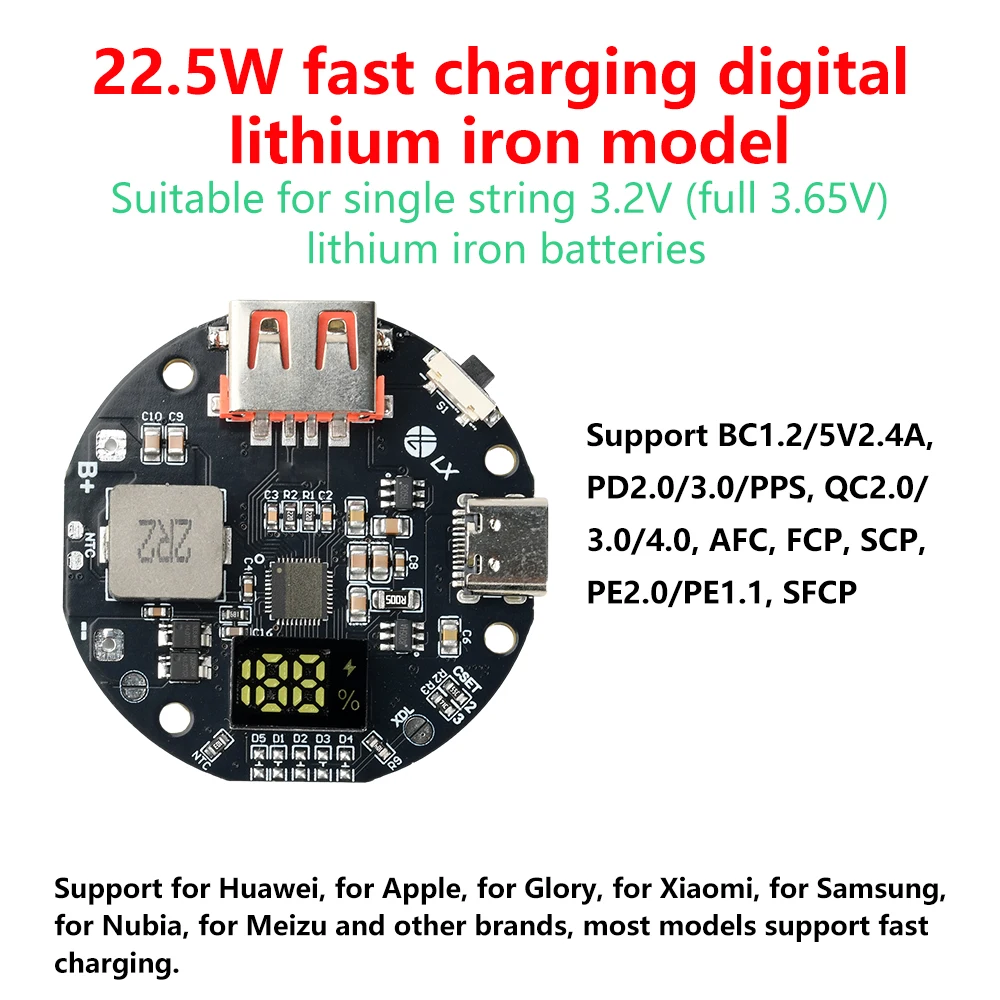

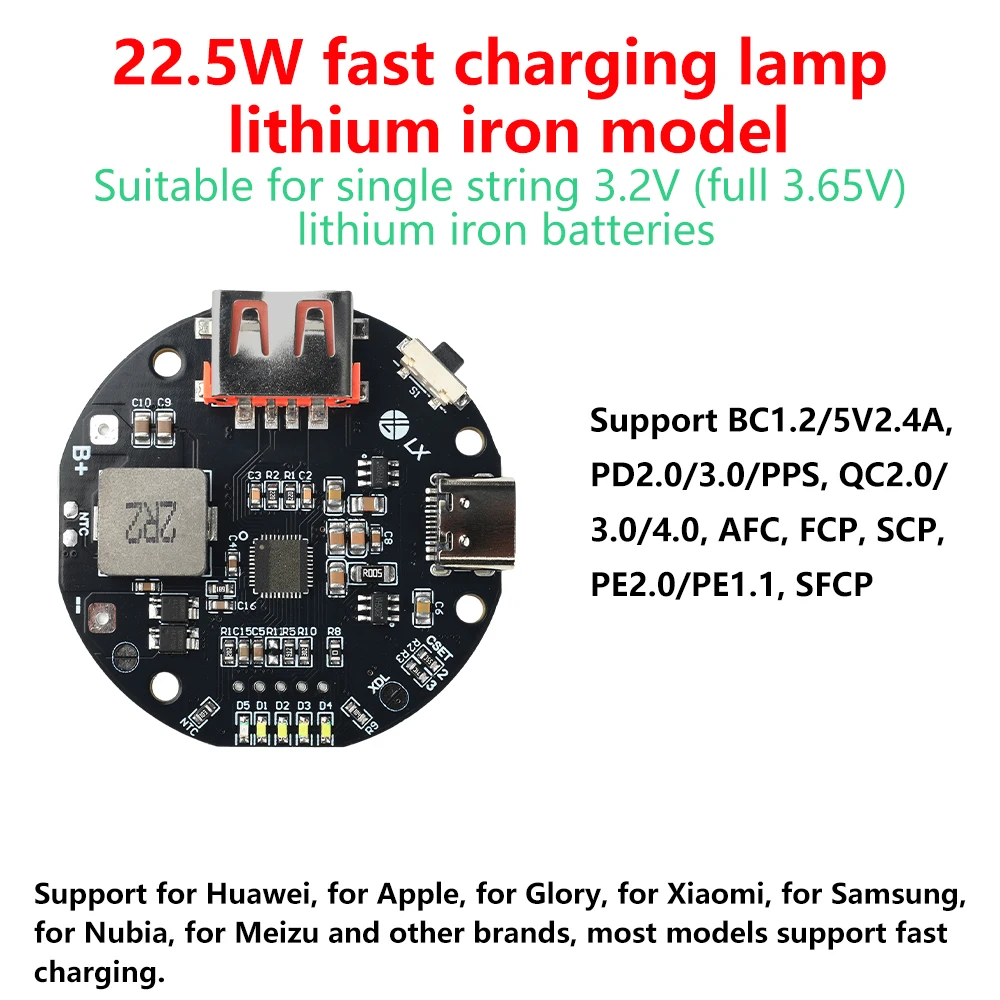

Supporta PPS/PD3.0/PD2.0
Supporta QC4+/QC4/QC3.0/QC2.0
Supporta AFC Supporta FCP, SCP
Supporta FCP, SCP, HSCP
Supporta PE2.0/PE1.1
Supporta SFCP
Carica la batteria Supporta PD3.0/PD2.0, AFCFCP, SCP, PE1.1

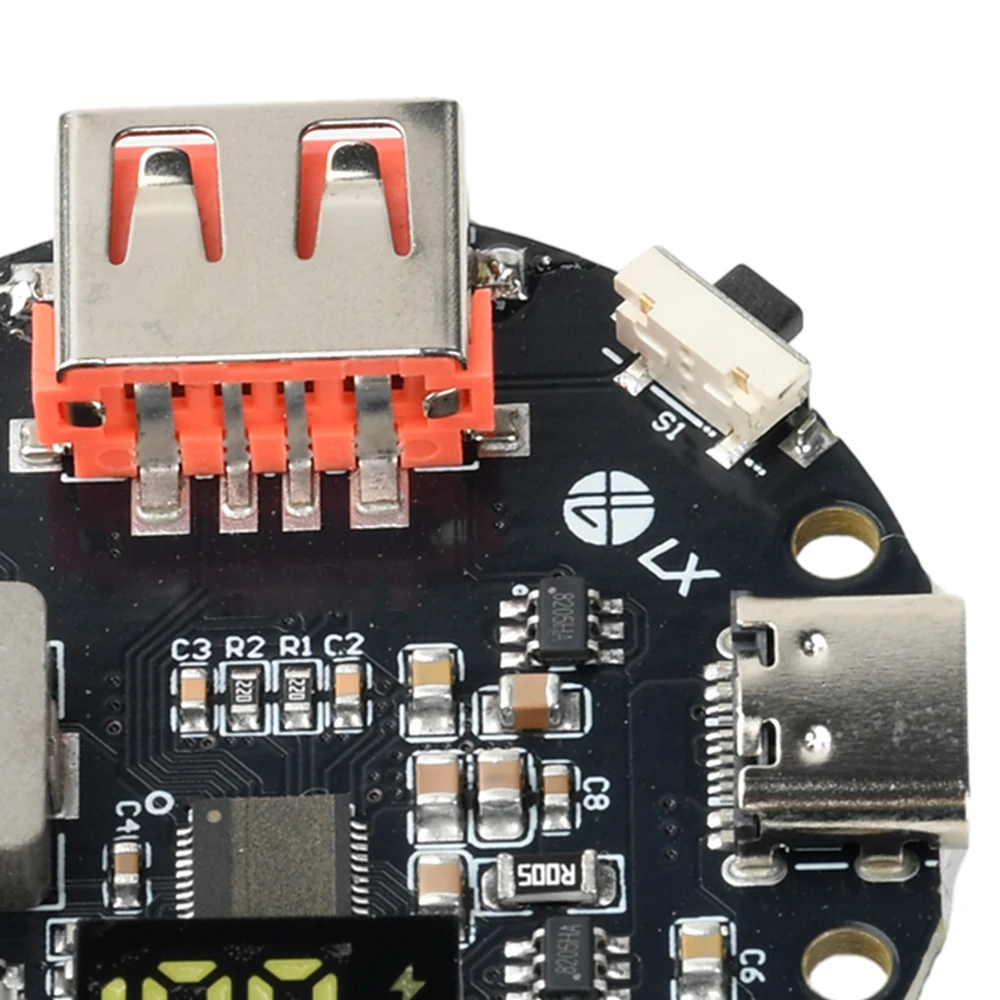

Interfaccia di ingresso del modulo:

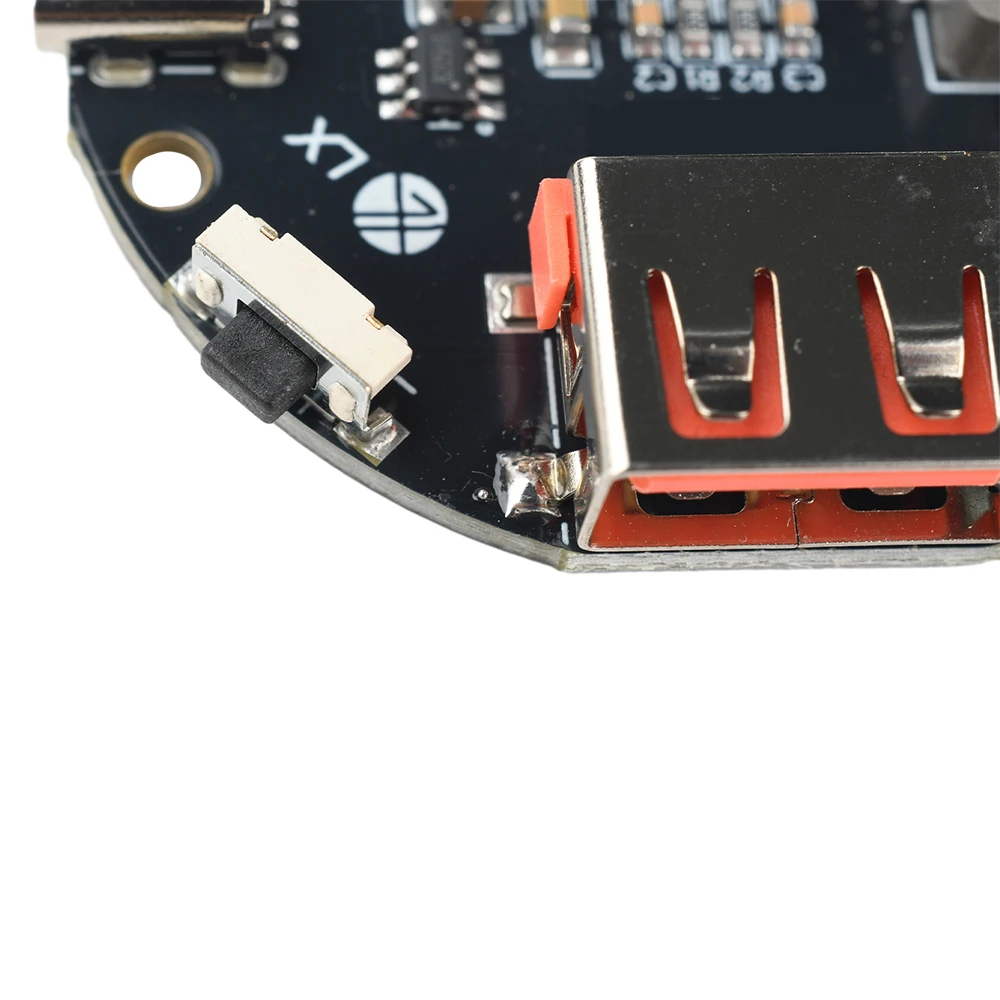

Tasto: pressione breve dell’azione, apertura della porta USB e carico leggero Porta di uscita di tipo C scarica esterna e visualizzazione della potenza.Quando si fa doppio clic sull’azione, chiudere la porta USB, la porta di uscita di tipo C e il display dell’alimentazione; se è presente un alimentatore esterno, verrà chiusa solo la porta di uscita.

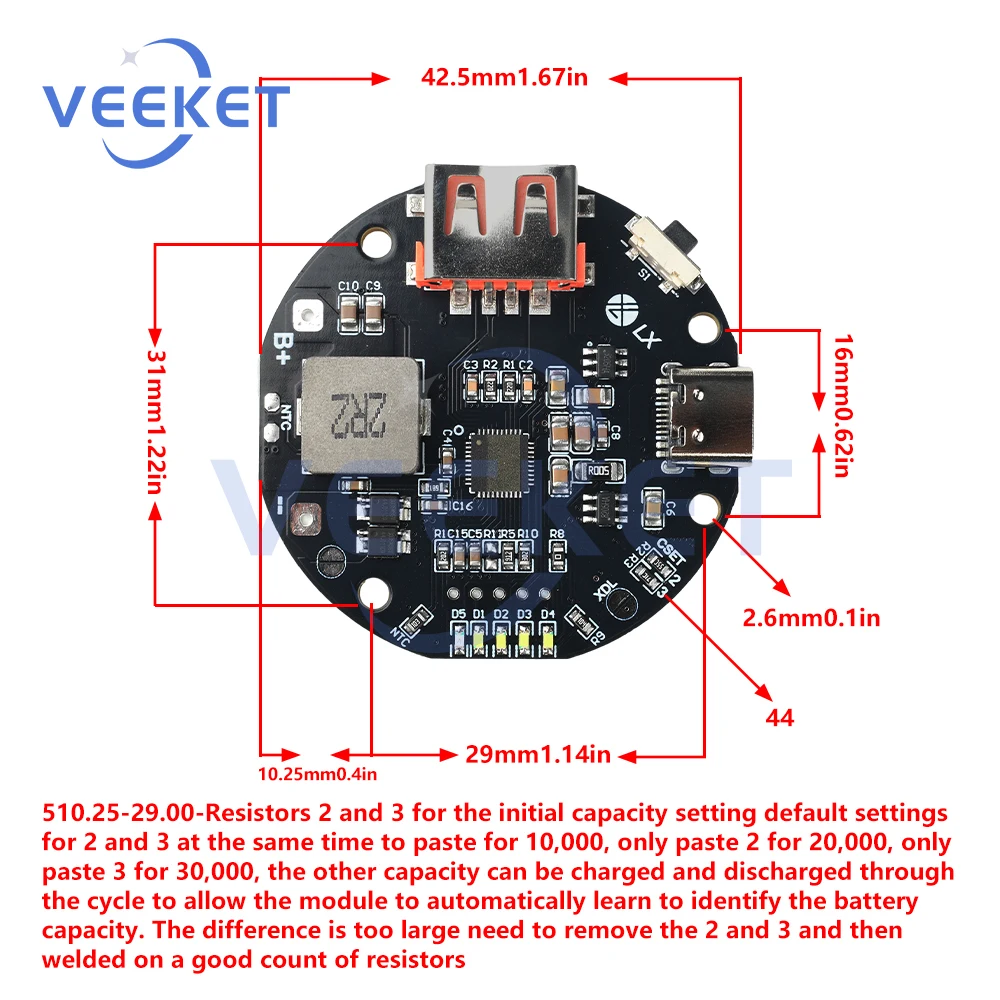

Porta di tipo C: supporta la porta USB di ingresso e uscita: interfaccia di uscita ad alta corrente

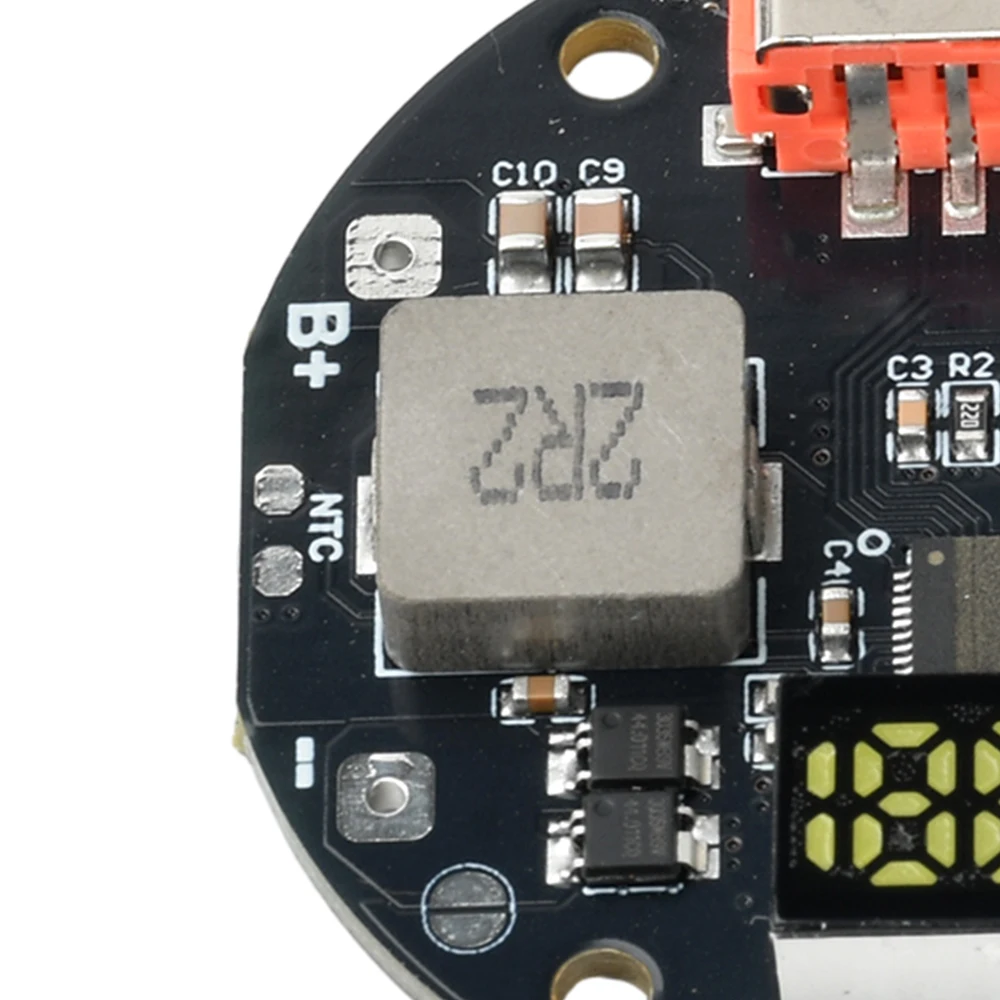

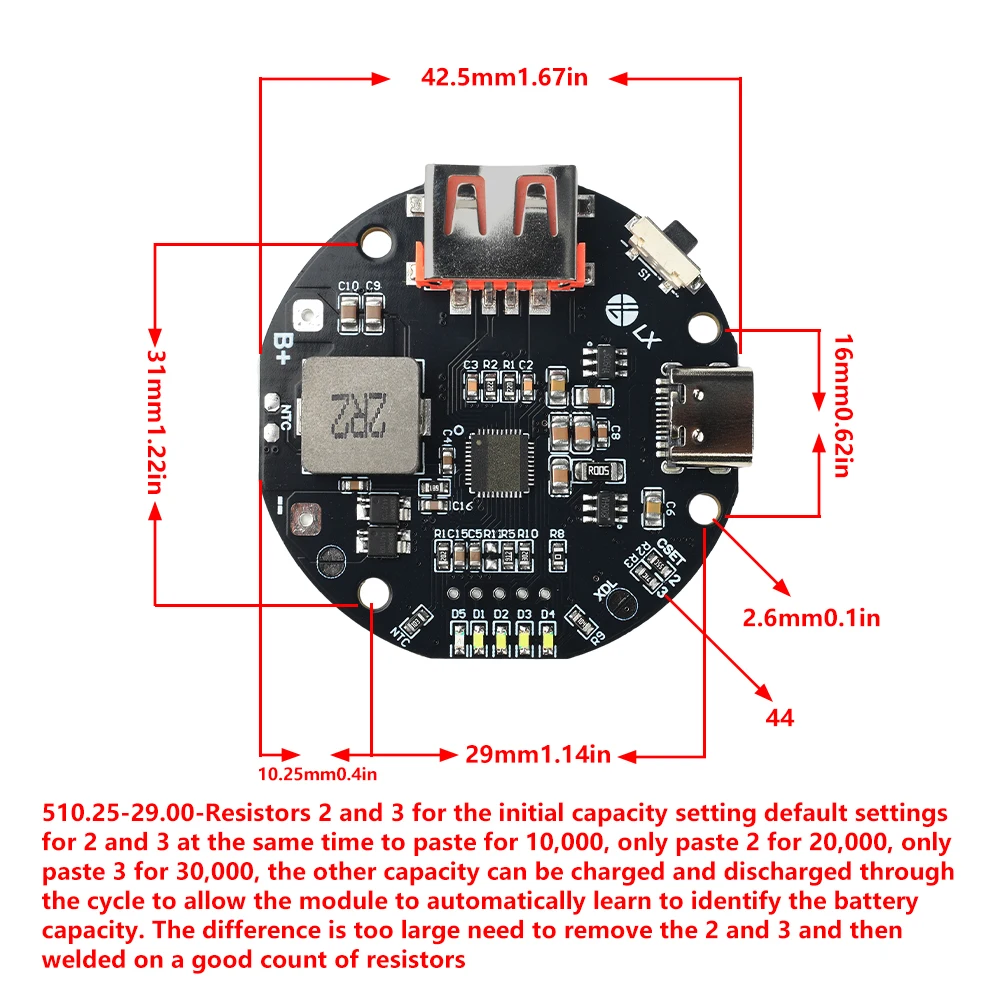

B+: interfaccia positiva della batteria, l’uso deve essere saldato, la linea deve essere spessa, non può essere troppo lunga
B-: interfaccia negativa della batteria, l’uso deve essere saldato, la linea deve essere spessa, non può essere troppo lunga nel cablaggio del modulo con un multimetro per misurare la carica e la scarica del modulo quando la tensione dei contatti B+ e B- è la stessa o la differenza è molto piccola, se la differenza è grande, ci sono problemi di cablaggio o invecchiamento della batteria.Problemi o utilizzo dell’invecchiamento della batteria

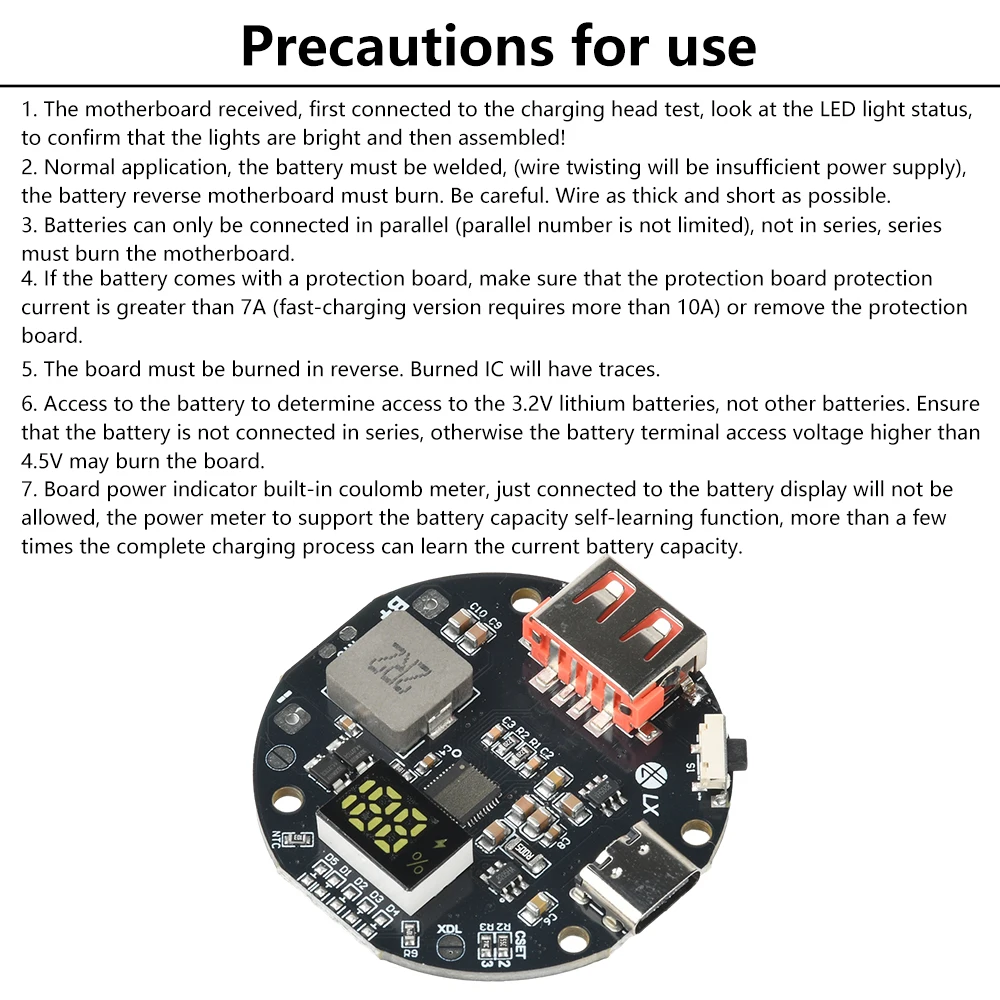

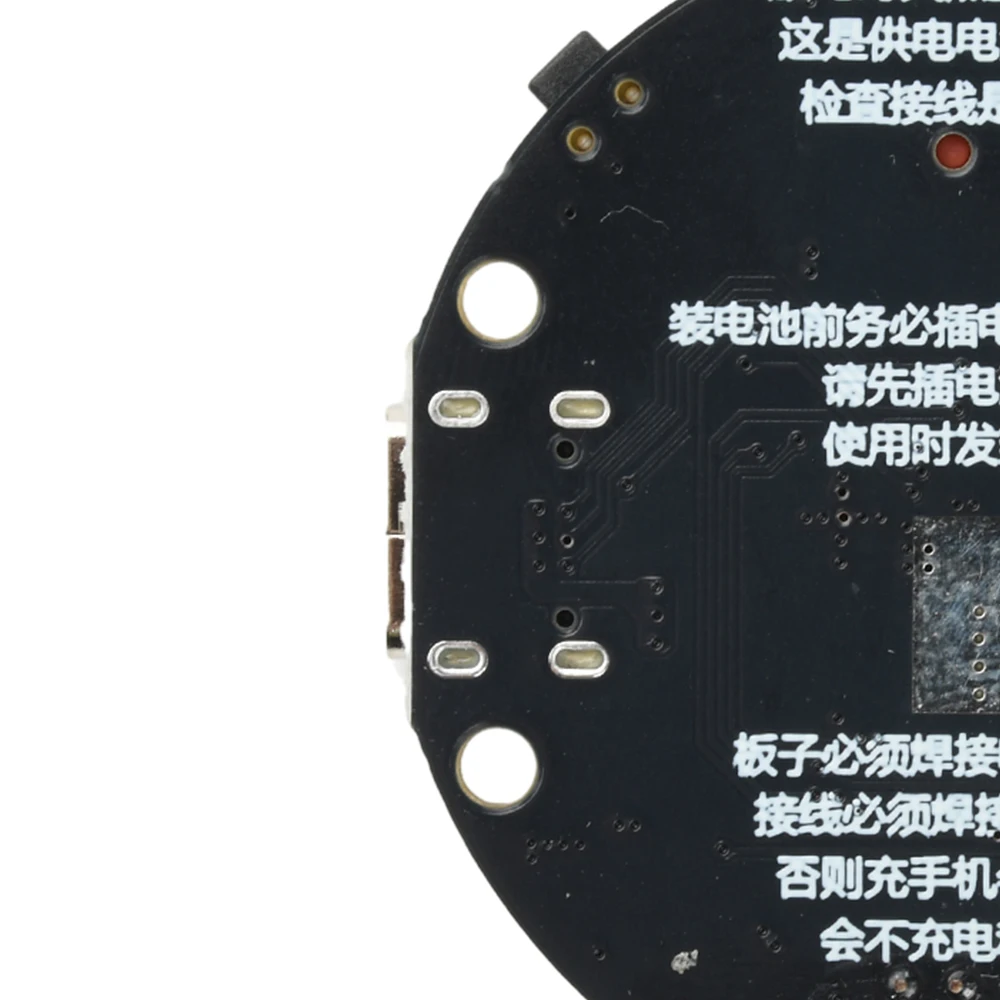

Precauzioni

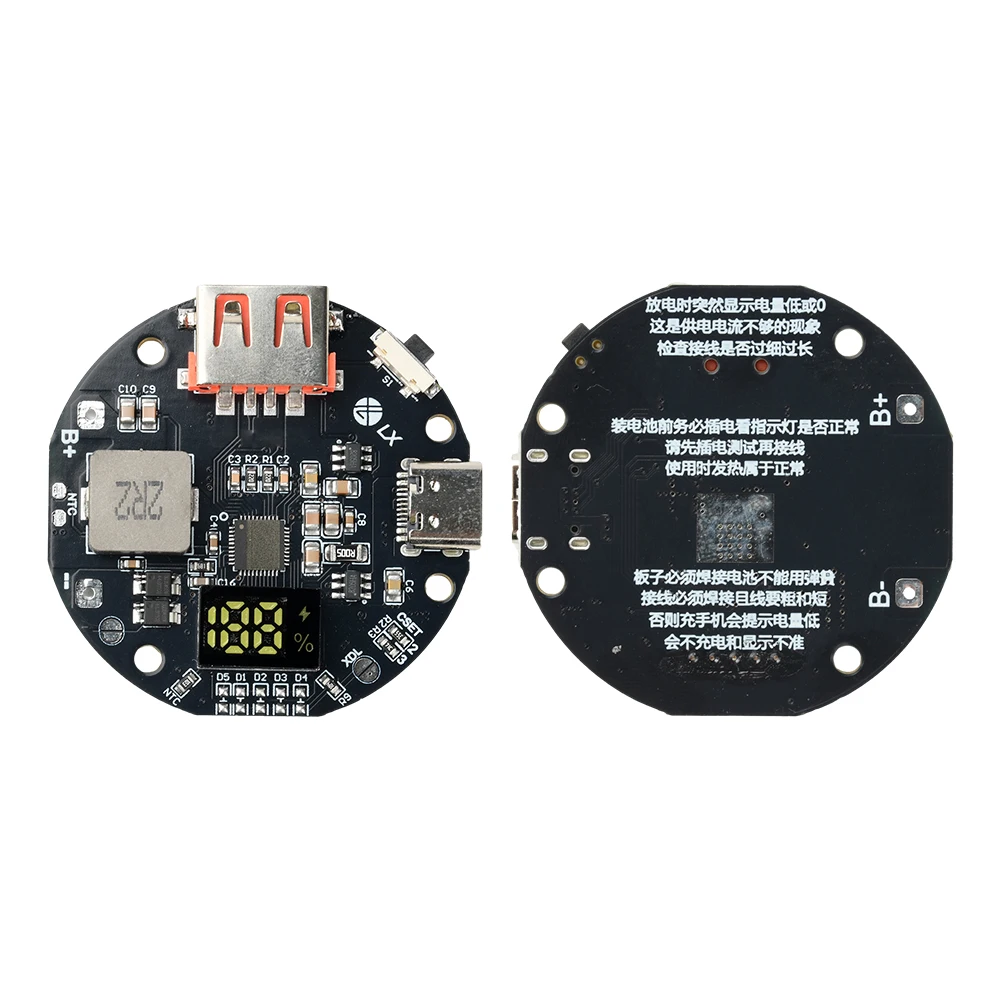

1.La scheda madre ricevuta, collegata innanzitutto al test della testina di ricarica, guarda lo stato della luce LED, per confermare che le luci possono essere accese prima del montaggio
2.Applicazione normale, la batteria deve essere saldata (la torsione del filo sarà insufficiente alimentazione), la scheda madre inversa della batteria deve bruciare.Fai attenzione.Linea il più spessa e corta possibile.
3.Le batterie possono essere collegate solo in parallelo (il numero parallelo non è limitato), non in serie, la serie deve bruciare la scheda madre.
4.Se la batteria viene fornita con una scheda di protezione, assicurarsi che la corrente di protezione della scheda di protezione sia maggiore di 7 A (la versione a ricarica rapida richiede più di 10 A) o rimuovere la scheda di protezione.
5.La tavola verrà bruciata al contrario.L’IC bruciato avrà tracce.8.Accesso alla batteria per determinare l’accesso alle batterie al litio da 3,2 V, non alle altre batterie.Assicurarsi che la batteria non sia collegata in serie, altrimenti la tensione di accesso al terminale della batteria è superiore a 4,5 V potrebbe bruciare la scheda.
6.Indicatore di alimentazione della scheda misuratore di coulomb integrato, appena collegato al display della batteria non sarà consentito, il misuratore di potenza supporta la funzione di autoapprendimento della capacità della batteria, più di alcune volte il processo di ricarica completo può apprendere la capacità attuale della batteria.

Il pacchetto include
Modulo di ricarica rapida da 22,5 W * 1
